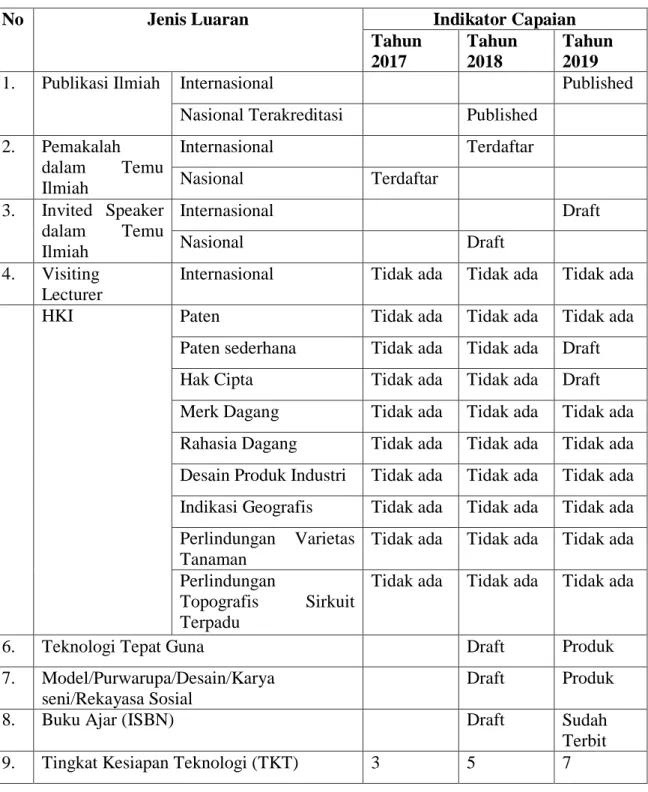

Sistem monitoring lampu lalu lintas pada dasarnya dirancang sebagai suatu perangkat yang berfungsi untuk menginformasikan secara cepat kondisi lampu lalu lintas jika terjadi malfungsi. Paten sederhana Tidak ada Tidak ada Konsep Hak Cipta Tidak ada Tidak ada Konsep Merek Dagang Tidak ada Tidak ada Tidak ada Rahasia dagang Tidak ada Tidak ada Desain produk industri Tidak ada Tidak ada Indikasi geografis Tidak ada Tidak ada Tidak ada Perlindungan varietas. Pada tahap ini dilakukan site visit untuk menentukan tempat (lokasi) pemasangan sistem monitoring lampu lalu lintas ini, yaitu di berbagai persimpangan yang terletak di jalan utama kota Bandar Lampung.

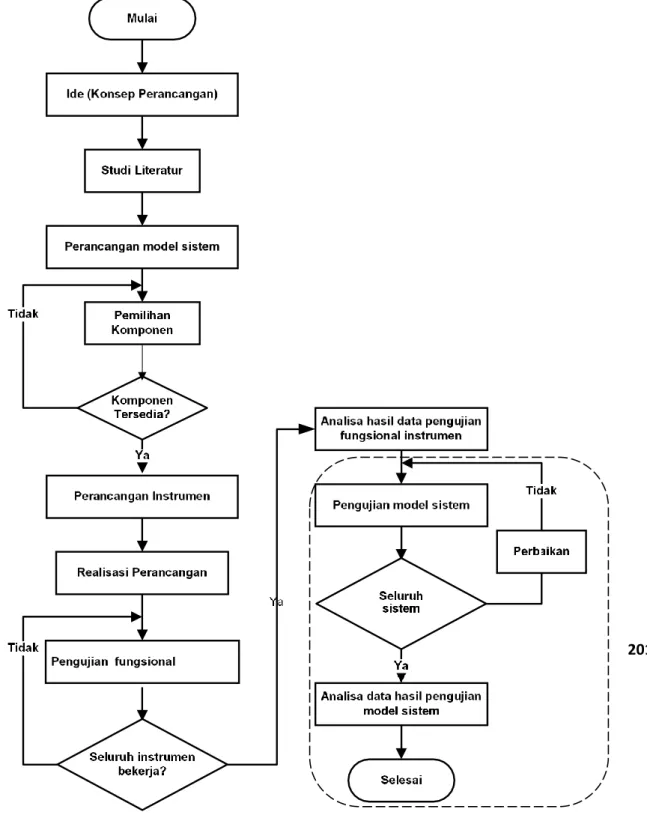

Pada tahap ini dilakukan perancangan menyeluruh terhadap sistem perangkat pemantauan kondisi lampu lalu lintas yang terdiri dari blok sistem yaitu: simulator, mikrokontroler sebagai pengolah data dan program aplikasi pada PC yang mencakup monitoring dan database.
Progress Tahun I (2017)
Ciri-ciri Fisik Lampu Lalu Lintas
Tujuan Pemasangan Lampu Lalu Lintas
Setiap instalasi lampu lalu lintas bertujuan untuk memenuhi satu atau lebih fungsi berikut. Koordinasi lalu lintas dalam kondisi jarak sinyal yang cukup, sehingga arus lalu lintas tetap berjalan terus menerus pada kecepatan tertentu.
Lampu Lalu Lintas Waktu Tetap
Peralatan Rambu Lalu Lintas
Elemen-elemen SMS
Pusat Layanan Pesan Singkat (SMSC) adalah kombinasi perangkat keras dan perangkat lunak yang bertanggung jawab untuk memperluas, menyimpan, dan meneruskan pesan singkat antara SMS dan perangkat seluler. Daftar Lokasi Rumah (HLR) adalah database yang digunakan untuk menyimpan, mengelola langganan, dan profil layanan secara permanen. Mobile switching center (MSC) menjalankan fungsi dan kontrol peralihan sistem ke dan dari sistem telepon dan data lainnya.
Visitor Location Register (VLR) merupakan database yang berisi informasi temporal tentang pelanggan yang berasal dari satu CPR yang roaming ke CPR lainnya.
Mekanisme Store and Forward pada SMS
AT+CMGR
AT+CMGD
Mikrokontroler
- Arduino
- Arduino IDE
- Deskripsi Umum
- Perancangan Sistem Simulasi (Simulator)
- Kesimpulan
Beberapa skenario kerusakan yang mungkin terjadi pada saat pengoperasian lampu lalu lintas akan diprogram ke dalam mikrokontroler ini. Tercapainya tahap awal yang diinginkan pada prototipe sistem self diagnosis lampu lalu lintas ini yaitu. Departemen stasiun dapat segera mengirimkan informasi ke departemen server berupa berita SMS apabila terdapat ketidakteraturan pada keadaan lampu lalu lintas yang sedang beroperasi.
Perancangan dan pengembangan pengendali lampu lalu lintas jarak jauh menggunakan gelombang radio FM berbasis PC, (Tesis.
LAPORAN AKHIR PENELITIAN TERAPAN
PENGEMBANGAN SISTEM MONITORING LAMPU LALU-LINTAS BERBASIS MICROCONTROLLER DENGAN SMS JARINGAN GSM
FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
NOVEMBER 2018
Sebuah sistem perangkat lampu lalu lintas dengan kemampuan untuk mendiagnosis sendiri fungsi kerja rangkaian elektronik, dimana jika ada masalah dapat segera dideteksi dan dilaporkan ke unit pemantau menggunakan layanan Short Message Service (SMS) yang ditempatkan dimana saja. sejauh layanan komunikasi dapat menjangkau Global System for Mobile Communications (GSM) nirkabel. Akibatnya, Anda bisa membayangkan aktivitas lalu lintas Anda di persimpangan tanpa lampu pengatur lalu lintas normal. Penelitian ini bertujuan untuk membuat suatu sistem perangkat lampu lalu lintas dengan kemampuan mendiagnosis fungsi kerja rangkaian elektronik itu sendiri, dimana apabila terdapat permasalahan dapat segera dideteksi dan dilaporkan menggunakan layanan Short Message Service (SMS) ke suatu monitoring. unit yang dapat ditempatkan dimana saja sejauh jangkauan layanan komunikasi nirkabel Global System for Mobile Communications (GSM).
Salah satu bentuk pengaturan lalu lintas yang dikembangkan untuk mengurangi angka konflik dan meningkatkan keselamatan jalan adalah lampu lalu lintas. Lampu lalu lintas terdiri dari lensa merah, kuning dan hijau terpisah dengan diameter 8 atau 12 inci, masing-masing dengan sumber cahayanya sendiri. Lampu lalu lintas dipasang pada tiang atau braket di luar batas jalan atau digantung di atas perlintasan jalan.
Pengendali sederhana adalah pengatur waktu pada suatu persimpangan yang dapat mengendalikan satu hingga beberapa indikasi lampu lalu lintas. Panjang siklus adalah waktu yang diperlukan untuk menyelesaikan rangkaian indikasi lampu lalu lintas antara 30 dan 120 detik. Lampu lalu lintas waktu tetap diatur untuk memblokir selama waktu tertentu pada interval tertentu.
Untuk setiap lajur jalan pada simpang normal, lampu lalu lintas dapat berkedip hijau setiap 2,1 detik. Pada dasarnya merupakan alat pengatur waktu yang melakukan operasi penyalaan (on-off) pada lampu lalu lintas berdasarkan program tertentu.
Progress Tahun II (2018)
Mikrokontroler
Jumlah RAM yang relatif kecil pada mikrokontroler ini dirasa cukup untuk aplikasi berbasis mikrokontroler. Tentu saja, kita dapat menggunakan dan mengubah berbagai hal selama pengunggah mengizinkannya. Tampilan antarmuka Arduino IDE seperti Gambar 2. Berikut penjelasan singkatnya: a) Periksa sebelum kode program diunggah ke board Arduino, biasakan.

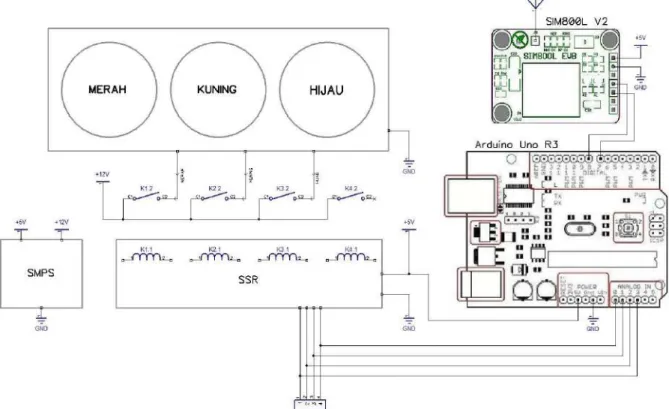

Kalaupun kita tidak mengklik tombol verifikasi, sketsa akan terkompilasi, lalu langsung dimuat ke dalam tabel. Misalnya ketika aplikasi melakukan verifikasi dan ditemukan kesalahan pada sketsa yang kita buat, maka informasi kesalahan dan pada baris mana kesalahan itu terjadi akan disediakan pada bagian ini. k) Port Information, bagian ini menginformasikan port apa yang digunakan oleh board Arduino. Bagian pertama disebut station, yang terdiri dari simulator, mikrokontroler (Arduino UNO) dan modul SIM800L GSM.

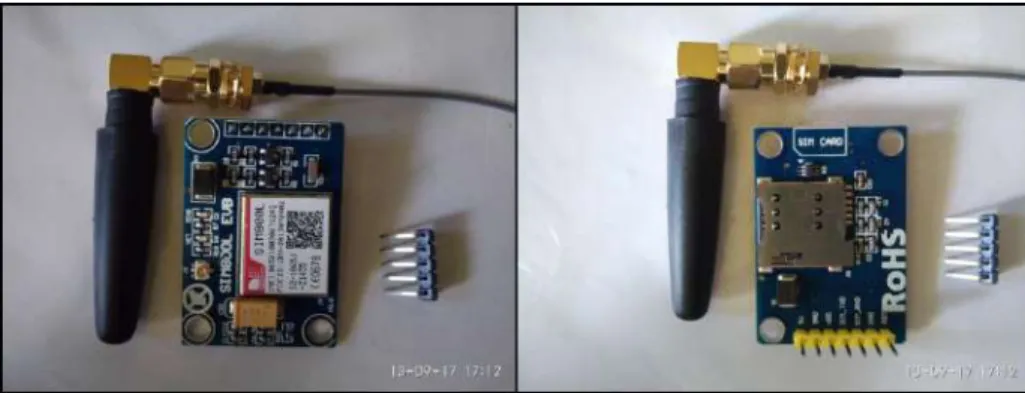

Perangkat pengatur lalu lintas yang dirancang pada dasarnya adalah perangkat yang berfungsi untuk memberi tahu Anda dengan cepat tentang situasi lampu lalu lintas jika terjadi kerusakan. Untuk mempercepat kedatangan informasi, dipilih layanan komunikasi nirkabel yaitu menggunakan modul GSM SIM800L. Jika terjadi skenario kerusakan yang sesuai, mikrokontroler GSM akan menginstruksikan modul SIM800L untuk mengirimkan informasi berupa pesan SMS tentang kerusakan yang ditimbulkan pada server.
Tentu saja, pada tahap awal perancangan alat, alat tersebut belum dapat sepenuhnya siap digunakan. Bagian stasiun dapat mengirimkan informasi keadaannya sendiri ke bagian server pada waktu tertentu (update otomatis) pada saat lampu lalu lintas bekerja normal, contoh: setiap 10 menit bagian stasiun terus menerus mengirimkan SMS ke bagian server yang lalu lintasnya. lampu berfungsi normal.

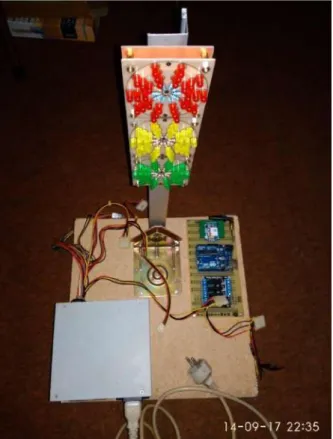

Sistem Simulasi
Jika operasi semaphore tidak sesuai dengan skenario ini, mikrokontroler akan menganggapnya sebagai kelainan. Kemudian mikrokontroler akan memerintahkan modul SIM800L untuk mengirimkan pesan ke server berupa pesan SMS bahwa telah terjadi ketidakteraturan pada sistem timing lampu lalu lintas. Modul GSM SIM800L berfungsi sebagai pengirim berita berupa pesan SMS, hasil diagnosa dan perintah mikrokontroler ke server.
Dimungkinkan untuk mengembangkan sistem pemantauan lampu lalu lintas skala penuh di Laboratorium Inti Jalan Raya FT Universitas Lampung, sebelum pengujian skala penuh di lapangan. Perancangan dan pembangunan sistem monitoring skala penuh (1:1) di Laboratorium Inti FT Jalan Raya Universitas Lampung. Uji coba sistem pemantauan lampu lalu lintas skala penuh dengan Dinas Perhubungan Provinsi Lampung dan Dinas Perhubungan Kota Bandar Lampung.
PEMBANGUNAN SISTEM PENGENDALIAN LAMPU LALU LINTAS BERBASIS MIKROKONTROLER MENGGUNAKAN JARINGAN GSM SMS BERBASIS MIKROKONTROLER BERBASIS MIKROKONTROLER MENGGUNAKAN JARINGAN GSM SMS.
NOVEMBER 2019
Salah satu syarat mutlak untuk mencegah kemacetan dan kecelakaan lalu lintas adalah dengan memastikan lampu lalu lintas selalu bekerja terus menerus. Hasil yang diharapkan dari penelitian ini adalah suatu sistem pemantauan lampu lalu lintas yang mampu menginformasikan jenis gangguan lampu lalu lintas yang terjadi, waktu (jam, hari dan tanggal) terjadinya gangguan dan lokasi terjadinya lampu lalu lintas. Parameter lampu lalu lintas dimaksudkan untuk mencegah berlanjutnya lalu lintas, dengan mengatur kemungkinan kendaraan bergerak setelah berhenti dalam urutan tertentu pada arus lalu lintas yang bertentangan.
Petunjuk jalan yang diungkapkan oleh lampu lalu lintas di suatu persimpangan mengikuti urutan tertentu, yang di Inggris adalah warna merah, merah dan kuning bersamaan, kuning dan hijau. Jika kelompok ini mendekati persimpangan lain yang dikontrol lampu, maka dibuat bersamaan dengan penerima lampu hijau, sehingga kendaraan tersebut tidak mengalami waktu tunda. Teknologi elektronik berupa mikroprosesor memungkinkan pemantauan lalu lintas dalam batas layak dengan mengukur parameter seperti kecepatan kendaraan, jarak.
Penelitian yang dilakukan pada tahun kedua ini bertujuan untuk menciptakan alat pemantauan kerusakan lampu lalu lintas (self-diagnosis). Alasan dipilihnya penggunaan simulator untuk menggantikan lampu lalu lintas yang sebenarnya adalah untuk menyederhanakan seluruh proses pengujian sistem. Pada penelitian tahun ketiga atau terakhir, tim melakukan eksperimen terhadap alat pengatur lampu lalu lintas menggunakan mekanisme yang telah dirancang sebelumnya, seperti terlihat pada gambar di bawah.
Lampu pengatur lalu lintas yang dipantau mengikuti pola pengaturan lampu yang biasa beroperasi di Indonesia, seperti terlihat pada gambar berikut. Tim peneliti melakukan pengujian sistem monitoring dengan melakukan simulasi berbagai gangguan lampu pengatur lalu lintas yang umum ditemui di lapangan dan memperoleh hasil seperti yang dirancang sebelumnya; Lampu lalu lintas secara otomatis mengirimkan pesan singkat (SMS) GSM ke nomor yang telah ditentukan segera setelah terjadi kerusakan.
DESIGN AND IMPLEMENT A MONITORING SYSTEM OF TRAFFIC SIGNAL USING MICROCONTROLLER DEVICES

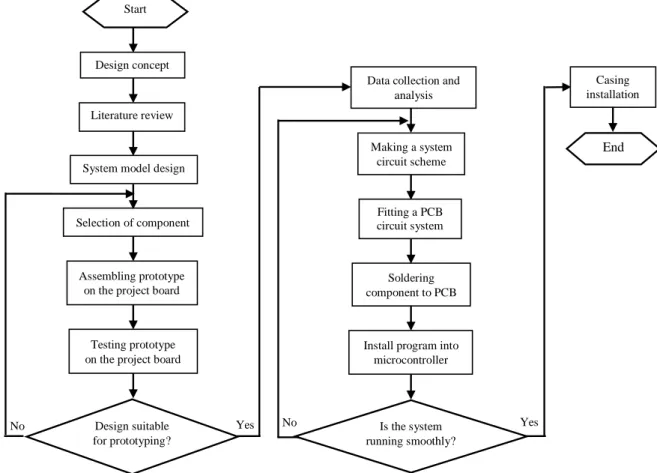

This project focused on designing traffic light monitoring tools based on ideas and concepts developed from research conducted by Sivarao, Subramanian, Ezro and Anand [3] and Marzuki, Ahmad, Buyamin, Abas and Said [ 4], as well as on our own research. diagnostic techniques, using the Reed-Solomon Codes of Tang and Wang [5]. This study used the Arduino Nano module with ATmega328P as the microcontroller, which was chosen because it simplifies the scenario of traffic signal anomalies, news content of short messaging services (SMS), and time settings. Every traffic light display is equipped with some form of light sensor, which is positioned to detect the rays of the traffic light.

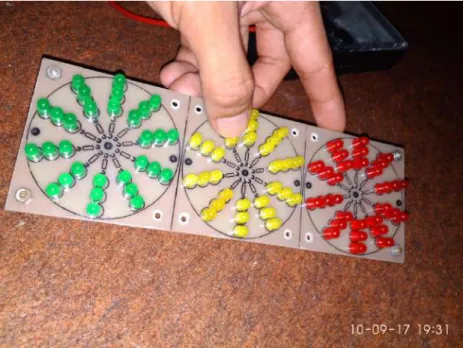

In addition, the microcontroller recognizes the irregularity and immediately switches off all traffic signal displays (red, yellow and green). Mobile phones or smartphones can therefore be used as SMS recipients by entering the recipient's number from the traffic signal in the microcontroller program. The traffic signal display block consists of the combination of a series of light-emitting diodes (LED) illuminations (red, yellow and green), and located between them are three light-dependent resistance sensors (LDRs) used to detect reflections produced by LEDs and other reflectors .
It is further processed by the microcontroller, at the end of a cycle of traffic signal. Relay block is a series consisting of 4 types of transmitters, while the ULN2803A IC and optical coupler turn the traffic signal display and emergency flash ON or OFF. This research emphasizes the ability to diagnose traffic signal device systems autonomously, especially in its working function, with the aim of detecting malfunctions on the device, and to provide report via short message service (SMS) to a monitoring unit.
Meanwhile, a microcontroller was used to process data from the interference detection result and process the SMS content, therefore it is able to quickly inform the types of traffic signal interference. Agung, Development of Monitoring System for Traffic Signals Using Microcontroller Device via SMS from the GSM Network, Conference Proceedings, in Proc.
