PRINSIP KERJA DAN BAGIAN-BAGIAN POMPA INTAKE

(1)

LAPORAN KERJA PRAKTEK PERUMDA AIR MINUM TIRTA TERUBUK

KABUPATEN BENGKALIS

PRINSIP KERJA DAN BAGIAN-BAGIAN POMPA INTAKE

SITI SARAH NIM. 3103181148

JURUSAN TEKNIK ELEKTRO

PROGRAM STUDI D-III TEKNIK ELEKTRONIKA POLITEKNIK NEGERI BENGKALIS

BENGKALIS-RIAU

TAHUN 2021

(2)

i

(3)

ii

KATA PENGANTAR Bismilaahirrahmaanirrahiim...,

AssalamualikumWr,Wb

Segala puji dan syukur saya panjatkan kehadirat Allah SWT atas segala karunia, rahmat dan kekuatan, juga segala petunjuk dan kemudahan sehingga saya dapat menyelesaikan penulisan laporan ini. Shalawat serta salam selalu kita hadiah kan kepada junjungan kita Nabi Muhammad SAW, beserta keluarganya, para sahabatnya dan para pengikutnya.

Laporan ini berjudul “POMPA AIR”, yang disusun untuk memenuhi salah satu syarat dalam menyelesaikan kerja praktek di PERUMDA TIRTA TERUBUK Kebupatan Bengkalis. Dalam kesempatan kali ini saya ingin mengucapkan banyak terima kasih saya kepada orang orang yang berjasa dalam membantu saya menyelesaikan tugas kerja praktek sekaligus laporan kerja praktek, diantaranya:

1. Terimakasih kepada Allah SWT. yang selalu memberikan kesehatan sehingga saya dapat menyelesaikan KP saya dengan tepat waktu.

2. Terimakasih saya kepada kedua orang tua saya atas doa dan restunya yang selalu menyertai setiap langkah saya.

3. Terimakasih kepada pihak PERUMDA TIRTA TERUBUK Kebupatan Bengkalis, yang telah menerima kami melakukan kerja praktek sampai waktu yang ditentukan.

4. Terimakasih kepada pak syukur selaku pembimbing saya di PERUMDA TIRTA TERUBUK Kebupatan Bengkalis yang telah banyak memberi kan ilmu serta masukan buat saya.

5. Terimakasih kepada pak Afridon selaku dosen pembimbing dan pak Faizi selaku koordinator KP.

6. Terimakasih buat seluruh staf/karyawan PDAM serta bagian TEKNIK dalam hal membantu saya.

(4)

iii

7. Terimakasih kepada pak Syaiful Amri, ST., MT selaku Wali dosen saya dikampus.

8. Terimakasih kepada seluruh dosen Jurusan Teknik Elektro yang tidak mungkin untuk saya sebutkan satu persatu.

9. Dan terimakasih kepada semua teman-teman dan sahabat yang selalu memberi dukungan serta selalu bisa menjadi tempat curhat segala keluh kesah, dan juga sebagai keluarga kedua buat saya.

Selama proses kerja praktek berlangsung, saya sebagai pelaksana merasa senang hati melaksanakan kerja praktek ini karena memberikan dampak positif salah satunya pengalaman di lapangan langsung dari perusahaan yang tidak mungkin bisa saya dapatkan saat proses kuliah berlangsung.

Akhir kata, penulis mohon maaf yang sebesar-besarnya terutama kepada pihak perusahaan apabila selama proses kerja praktek terdapat sikap yang kurang menyenangkan dan dalam penyusunan laporan ini terdapat banyak kesalahan. Semoga laporan ini dapat bermanfaat pada umumnya bagi para pembaca.

Bengkalis, 11 Januari 2021 Penulis

SITI SARAH

NIM. 3103181148

(5)

iv DAFTAR ISI

Halaman Judul Pengesahan Dari Perusahaan ... i

Kata pengantar ... iii

Daftar isi ... v

Daftar gambar ...vi

Bab I. Pendahuluan ... 1.1 Sejarah Singkat Perusahaan/Industri ... 1

1.2 Visi, Misi dan Values Perumda air munum Tirta Terubuk (PDAM) ... 2

1.3 Ruang lingkup perusahaan/industri ... 3

1.4 Struktur organisasi perusahaan/industri ... 7

Bab II. Deskripsi Kegiatan selama KP ... 2.1 Spesifikasi tugas yang dilaksanakan ... 8

2.2 Deskripsi Kerja KP Tanggal 02 NOV s/d 31 DES 2020 ... 8

2.3 Target yang diharapkan ... 14

2.4 Perangkat lunak/keras yang digunakan ... 15

BAB III. POMPA AIR ... 3.1

Prinsip kerja Pompa Air ... 17

3.2

Bagian Bagian Pompa Air ... 20

BAB IV. PENUTUP ... 4.1 Kesimpulan ... 25

4.2 Saran ... 25

4.3 Daftar Pustaka ... 27

(6)

v

DAFTAR GAMBAR

Gambar 1.1 Perumda Air Minum Tirtta Terubuk (PDAM) ... 2

Gambar 1.2 Struktuk Organisasi Perusahaan ... 7

Gambar 2.1 Pengenalan Satu Sama lain ... 8

Gambar 2.2 Survey Dilapangan ... 9

Gambar 2.3 Pengenalan Panel Dan Komponennya ... 10

Gambar 2.4 Perakitan Pompa Dan Panel Intek... 10

Gambar 2.5 Pemasangan Kabel Pompa Intek Ipa B ... 11

Gambar 2.6 Pemasangan Pompa Intek Ipa A ... 12

Gambar 2.7 Survey Dilapangan di Area Intek Ipa A ... 13

Gambar 2.8 Panel Level Kontrol ... 15

Gambar 2.9 Foot Valve ... 15

Gambar 3.1 prinsip kerja Pompa air ... 17

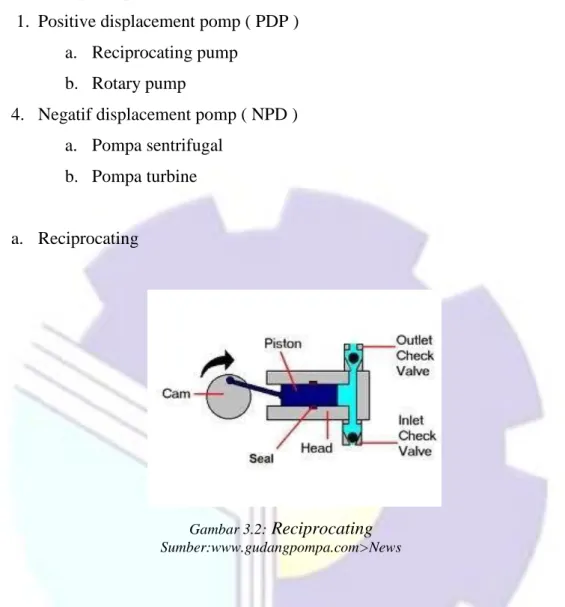

Gambar 3.2 Reciprocating ... 18

Gambar 3. 3Sentrifugal pump ... 19

Gambar 3.4 Turbin Pump ... 19

(7)

1 BAB I

Sejarah Singkat Perusahaan

1.1 Sejarah Perusahaan

Perusahaan Darah Air Minum (PAM) Kebupaten didirikan berdasarkan peraturan Daerah Kabupaten Daerah Tingkat II Bengkalis Nomor 4 Tahun 1994 tanggal 20 Januari 1994 (diundangkan dalam Lembaran Daerah Kabupaten Daerah Tingkat II Bengkalis Nomor 6 Tanggal 8 Oktober 1994, seri D Nomor 6),berkantor pusat ibu kota Kebupaten Daerah Tingkat II Bengkalis dan dapat mendirikan cabang-cabang di tempat lain dalam wilayah Kabupaten Daerah Tingkat II Bengkalis.

Pada tahun 2000 terjadi pemekaran wilayah Kabupaten Daerah Tingkat II Bengkalis menjadi 4 (Empat) wilayah permerintahan yaitu: Kabupaten Bengkalis,Kabupaten Siak, Kabupaten Rokan Hilir dan Kota Dumai. Pemekaran wilayah ini berdampak pada berkurangnya ruang lingkup usaha sehingga wilayah usaha PDAM Kabupaten Bengkalis tinggal cabang Bengkalis, Duri dan Selat Panjang.

Setelah terjadi pemekaran wilayah pad tahun 2000 PDAM Kebupaten Benglis tealh menambah luas cakupan usahanya dengan membuka cabang ditanjung dan Sungai Pakning. Juamlah pelanggan PDAm Kebupaten Bengkalis sampai dengan tahun 2011 adalah sebanyak 11,39SL,turun 10,47% dari tahun 2010 seabnyak 12,723 pelanggan yang disebabkan karena adanya pemekaran wilayah Kabupaten.

(8)

2 Gambar 1.1 Perumda Air Minum Trirta Terubuk ( PDAM )

1.2 . Visi, dan Misi Perumda Air Minum Tirta Terubuk (PDAM)

a. Visi

menjadi Perusahaan Daerah Air Minum yang mendiri, sehat, profesional dan Handal Menuju Pelayanan Prima Dengan Cangkupan Pelayanan 100% tahun 2020

b. Misi

1. Memberikan pelayanan air bersih yang baik sesuai dengan harapan masyarakat;

2. Menyediakan air bersih dengan kualitas yang baik, kuantitas yang cukup dan kuantitas yang seimbang;

3. Mewujudkan provesionalisme pengeloalaan perusahaan dan pelayanan pelanggan;

4. Menunjang pembangunan dan pelayanan perkotaan.

(9)

3 c. Tugas

Memberikan pelayanan air bersih kepada seluruh maysarakat secara adil dan merata terus menerus yang memenuhi syarat kesehatan serta dapat berperan serta dalam pembangunan Kabupaten Bengakalis.

1.3 Ruang Lingkup Perusahaan

Perusahaan Daerah Air Minum (PDAM) Kabupaten Bengkalis adalah perusahhaan Daerah yang bergerak dibidang pengadaan air bersih dan sesuai denagn nilai-nilai atau syarat-syarat kesehatan dan bertujuan untuk melayani kepentingan masyarakat atau penduduk yaitu dengan cara mrnyalurkan air bersih kerumah penduduk, tempat usaha dan fasilitas umum yang membutuhkan dalam melalsankan kegiatan sehari-hari untuk memajukan fungsi sosial. System penyaluran air bersih tersebut selan menggunkan instalasi air (pipa), juga menggunkan armada dalam bentuk mobil tangki, sehingga dapat menjangkau daerah yang belum tersedia jaringan instalasi perpipaanya.

Pada dasarnya PDAM merupakan produk jasa yang menyediakan air bersih bagian masyarakat. Karena merupakan perusahaan jasa, ada beberapa hal yang dilakukan oleh PDAM dalam memberikan pelayanan jasa air bersih, yaitu:

a. Membangun, memelihara, dan menjalani operasi sumber-sumber produksi dan sarana penyediaan air minum.

b. Mengatur, menyempurnakan dan mengawasi pemakaian air merata.

c. Mengadakan satu peraturan/ketentuan untuk mencegah adanya penyambungan secar liar.

PDAM Tirta Kampar selalu berusaha meningkatkan pelayanan denagan tetap mempertahankan kualitas, kualitas, dan kontiunitas dalam pelayanaan.

Untuk mewujudkan hal tersebut, PDAM berusaha untuk meningkatkan aktivitas perusahaan dengan cara sebagai berikut:

(10)

4 a. Meningkatkan Kemandirian PDAM Tirta Kampar malalui pemanfaatann potensi yang ada.

b. Melakukan sosialisasi program dan aktivitas perusahaan.

c. Menigkatkan produktivitas dan kerja perusahaan untuk memperoleh profitabilitas yang optimal.

1.4 Struktur Organisasi Perusahaan Daerah Air Minum Kabupaten Bengkalis

Berdasarkan dari Struktur Organisasi PDAM Kabupaten Bengkalis, Maka berikut ini akan dijelaskan satu persatu dari yang rerlibat dalam operasional PDAM Kebupaten Bengkalis sebagai berikut:

1. Direktur

Direktur utama PDAM Kebupaten Bengkalis membawahi Direktur umum dan Direktur operasional mempunyai tugas-tugas yaitu mempunyai wewenang mengangkat, memutasikan, memperomosikan, membina dan memberikan sanksi serta memberhenikan semua pegawai PDAM dibawah Direksi, serta mengadakan koordinasi, konsutasi, dan tindakan-tindakan dengan pemerintah maupun swasta dalam usaha meningkatkan dan mengembangkan PDAM.

2. Direktur Umum Dan Keungan

Direktur umum dan Keuangan PDAM Kebupaten Bengkalis mempunyai tugas-tugas yaitu mempunyai wewenang menjual, menjaminkan, atau melepaskan aset PDAM berdasarkan persetujuan Bupati atas pertimbangan Dewan Pengawas, mengurus dan mengelola kekayaan PDAM, menyelengaraan administrasi umum dan keunagan, dan mempunyai laporan neraca secara berkal kepada Bupati malalui Dewan pengawas, serta menyusun rencana melalui Dewan pengawas.

3. Direktur Operasional Dan Teknik

Direktur Operasional dan Teknik PDAM Kabupaten Bengkalis mempunyai tugas-tugas yaitu mempunyai wewenang menetapkan susunan

(11)

5 organisasi dan tata kerja PDAM persetujuan Dewan pengawas, membina pegawai, menyusun rencana strategis bisnis 5 tahunan yng disyahkan oleh Bupati melalui Dewan pengawas.

4. Kepala Bagian Keungan

Kepala Bagian Keuangan mempunyai tugas-tugas yaitu merencanakan sumber-sumber pebdapatan serta pengeluaran PDAM, menyusun rencana pembayaran hutang jangka pendek dan jangka panjang, serta membuat laporan keunagan secara periodik dan menyusun rencana anggran PDAM dengan berkoordinasi dengan bagian lainnya.

5. Kepala Bagian Hubungan Pelanggan.

Kepala Bagian Umum mempunyai tugas-tugas yaitu mencatat, menyimpan, mengamankan dan memelihara dokumen perusahaan, menyelenggarakan kegiatan administrasi kepegawaian dan kesektarian serta rumah tangga, mempersiapkan laporan berkala dan berkordinasi dengan bagian lainnya.

6. Kepala Bagian Hubungan Pelanggan

Kepala Bagian Hubungan pelanggan mempunyai tugas-tugas yaitu melakukan koordinasi dengan kepala unit dalam perencanaan, peningkatan pemasaran dan pelayan langganan termasuk penyuluhan, menyusun usulan kebijakan dan kebutuhan baru mengenai tarif sambungan baru, mencatat meter air dan menerima pengaduan pelanggan, serta merekomendasikan penyembungan kembali airan yang putus.

7. Kepala Bagian Produksi.

Kepala Bagian Produksi mempunyai tugas-tugas yaitu mengelola serana prasana air baku, menjaga dan mengawasi kulitas dan kontinuitas air yang produksi, serta menyusun program pemeliharaan perawatan alat produksi.

8. Kepala Bagian Distribusi.

Kepala Bagian Distribusi mempunyai tugas-tugas yaitu mebuat peta jaringan perpipaan, menanggulangi keluhan pelanggan, melakukan pemasangan sambungan baru rumah pelanggan, pembersihan rutin terhadap sistem jaringan pipa.

(12)

6 9. Kepala Bagian Perancanaan.

Kepala Bagian perencanaan mempunyai tugas-tugas yaitu merencanakan dan pengendalian program kerja, membuat laporan operasional bulanan, mengoptimalkan pelayanan pada pelanggan yang ada

ORGANITATION CHART

Bupati Bengkalis

Badan Pengawas

Direktur utama

Direktur Umum Dan Keuangan

Direktur Operasional dan Teknik

Kabang

Keuangan Kabag Umum

Kabag Hubungan Pelanggan

Kasubag Keuangan dan

Bendahara

Kasubag Administrasi dan Personalia

Kasubag Pelayanan dan Pencatat meter

Kabag

Produksi Kabag Distribusi Kabag perencanaan

Kasubag Kualitas Air

Kasubag perbaikan dan Penangulangan

Kebocoran

Kasubag Perencannan

Teknik

Kasubag pembukuan dan rekening

Kasubag Rumah Tangga

dan Gudang

Kasubag Penagihan

Rekening

Kasubag Pemeliharaan Instalasi dan Mobil

Tangki

Kasubag Pemasangan dan

Pemutusan

Kasubag Pengembangan

KA Unit Cabang Duri

KA Unit Cabang Bengkalis

KA Unit Cabang Sungai Pakning

KA Unit Cabang Selat Panjang

Gambar 1.2 Struktur Oraganisasi perusahaan (Sumber,Prumda Tirta Terubuk)

Dengan adanya struktur organisasi jabatan ini,pembagian tugas dan tanggung jawab yang jelas sehingga memudahkan sesuatu pekerjaan yang dilakukan sesuai dengan fungsi, jabatan dan wewenang yang ditentukan, sehingga dapat

(13)

7 mencerminkan tata hubungan antara pemimpin dengan bawahan yang lebih rasional,agar dapat memberikan kesempatan untuk mengambil keputusan

(14)

8 BAB II

DESKRIPSI KEGIATAN SELAMA KP (KERJA PRAKTEK) PERUMDA AIR MINUM TIRTA TERUBUK

2.1 Spesifikasi kegiatan yang Dilaksanakan

Sealama pelaksanaan kerja praktek (KP) di PERUMDA AIR MINUM TIRTA TERUBUK dari tanggal 02 November s/d 31 Desember 2020

2.2 Deskripsi kerja KP pada Tanggal 02 Nuvember s/d 31 Desember 2020 Berikut adalah uraian kegiatan harian pelaksanaan kuliah Praktek berlangsung sealama 40 hari kerja

1. Senin Tanggal 02 November 2020 adapun kegiatan

Mengantar surat hasil Repid Test PERUMDA AIR MINUM TIRTA TERUBUK KAB.BENGKALIS

2 . Selasa Tanggal 03 November 2020 adapun kegiatannya

Memperkenalkan diri kepada staf yang ada dikantor dan di lapangan agar satu sama lain

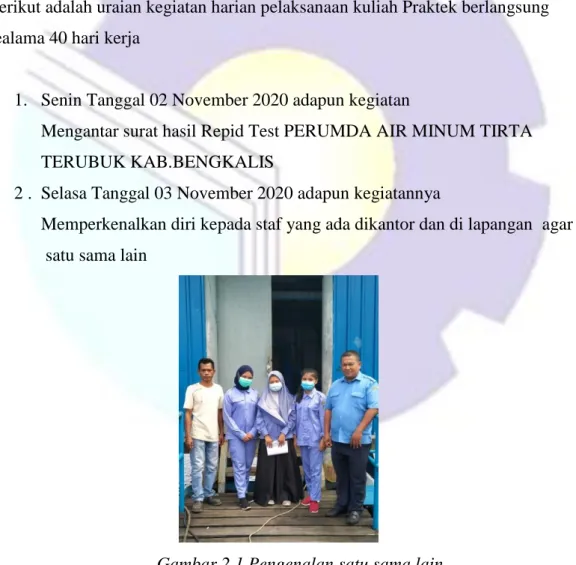

Gambar 2.1 Pengenalan satu sama lain (Sumber : Dokumen, 2020)

(15)

9 3. Rabu Tanggal 04 November 2020 adapun kegiatannya

Penggenalan bagian bagian yang ada di Perusahaan dan survei lapangan

Gambar 2.2 Survei Lapangan (Sumber : Dokumen, 2020)

4. Kamis Tanggal 05 November 2020 adapun kegaitannya

Pengecekan PIPA di WADUK dan pengenalan proses air yang mengalir ke PDAM

5. Jumat Tanggal 06 November 2020 adapun kegiatannya

Pengecekan PANEL apakah ada yang rusak atau tidak dan pengenalan bagian bagian yang ada di PANEL tersebut

(16)

10 Gambar 2.3 pengenalan bagian bagian yang ada di PANEL

(Sumber : Dokumen, 2020) 6. Senin Tanggal 09 November 2020 adapun kegitannya

Perakitan PANEL pompa intake

7. Selasa Tanggal 10 November 2020 adapun kegitannya Prakitan PANEL pompa intake

8. Rabu Tanggal 11 November 2020 adapun kegitannya Prakitan PANEL pompa intake

9. Kamis Tanggal 12 November 2020 adapun kegitannya Prakitan PANEL pompa intake

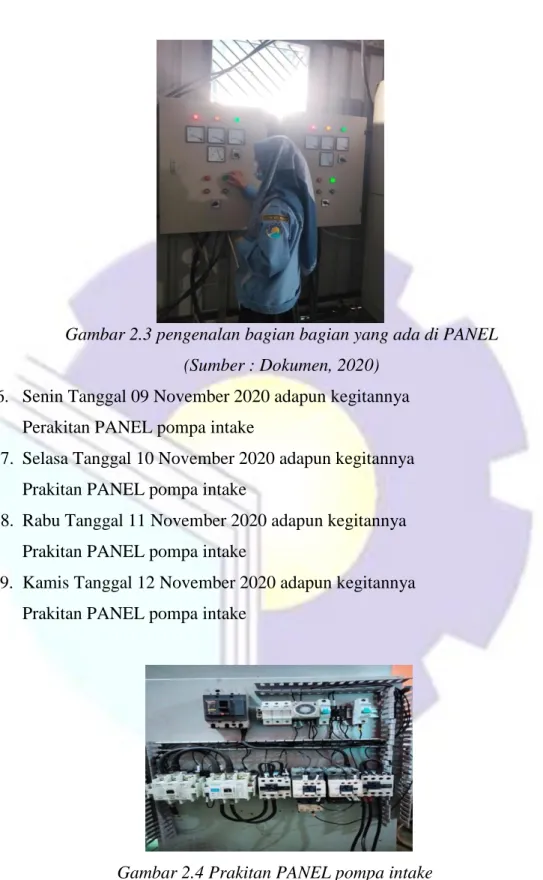

Gambar 2.4 Prakitan PANEL pompa intake (Sumber : Dokumen, 2020)

(17)

11 10. Jumat Tanggal 13 November 2020 adapun kegitannya

Pemasangan pompa intake di IPA B

11. Senin Tanggal 16 November 2020 adapun kegitannya Pemasangan pompa intake di IPA B

12. Selasa Tanggal 17 November 2020 adapun kegitannya Pemasangan pompa intake di IPA B

13. Rabu Tanggal 18 November 2020 adapun kegitannya Pemasangan Valve ISAP Intake IPA B

14. Kamis Tanggal 19 November 2020 adapun kegitannya Pemasangan Kabel Pompa Intake IPA B

15. Jumat Tanggal 20 November 2020 adapun kegitannya Pemasangan Kabel Pompa Intake IPA B

Gambar 2.5 Pemasangan Kabel Pompa Intake IPA B (Sumber : Dokumen, 2020)

16. Senin Tanggal 23 November 2020 adapun kegitannya Pemasangan Kabel Pompa Intake IPA B

17. Selasa Tanggal 24 November 2020 adapun kegitannya Pemasangan Pompa Intake IPA A

(18)

12 18. Rabu Tanggal 25 November 2020 adapun kegitannya

Pemasangan Pompa Intake IPA A

19. Kamis Tanggal 26 November 2020 adapun kegitannya Pemasangan Pompa Intake IPA A

20. Jumat Tanggal 27 November 2020 adapun kegitannya Pemasangan Pipa 6 inci ADPE IPA A

Gambar 2.6 Pemasangan Pipa 6 inci ADPE IPA A (Sumber : Dokumen, 2020)

21. Senin Tanggal 30 November 2020 adapun kegitannya Pemasangan Pipa 6 inci ADPE IPA A

22. Selasa Tanggal 10 November 2020 adapun kegitannya Pemasangan Pipa 6 inci ADPE IPA A

23. Rabu Tanggal 02 Desember 2020 adapun kegitannya Survei Lapangan Diarea Ipa A

(19)

13 Gambar 2.7 Survei Lapangan

(Sumber : Dokumen, 2020)

24. Kamis Tanggal 03 Desember 2020 adapun kegitannya Perakitan PANEL Pompa Intake

25. Jumat Tanggal 04 Desember 2020 adapun kegitannya Perakitan PANEL Pompa Intake

26. Senin Tanggal 07 Desember 2020 adapun kegitannya Perakitan PANEL Pompa Intake

27. Selasa Tanggal 08 Desember 2020 adapun kegitannya Pemasangan Foot Valve Isap 6 inci Intek IPA A

28. Kamis Tanggal 10 Desember 2020 adapun kegiatannya Pemasangan Foot Valve Isap 6 inci Intek IPA A

29. Jumaat Tanggal 11 Desember 2020 adapun kegiatannya Pemasangan Foot Valve Isap 6 inci Intek IPA A

30. Senin Tanggal 14 Desember 2020 adapun kegiatannya Pengelasan Pipa Intek 6 Inci

31. Selasa Tanggal 15 Desember 2020 adapun kegiatannya Pengelasan Pipa Intek 6 Inci

32. Rabu Tanggal 16 Desember 2020 adapun kegiatannya

(20)

14 Pengelasan Pipa Intek 6 Inci

34. Kamis Tanggal 17 Desember 2020 adapun kegiatannya Pengelasan Pipa Intek 6 Inci

35. Jumaat Tanggal 18 Desember 2020 adapun kegiatannya Belajar presentasi dan Membuat laporan

36. Senin Tanggal 21 Desember 2020 adapun kegiatannya Belajar presentasi dan Membuat laporan

37. Selasa Tanggal 22 Desember 2020 adapun kegiatannya Belajar presentasi dan Membuat laporan

38. Rabu Tanggal 23 Desember 2020 adapun kegiatannya Belajar presentasi dan Membuat laporan

39. Senin Tanggal 28 Desember 2020 adapun kegiatannya Belajar presentasi dan Membuat laporan

40. Selasa Tanggal 28 Desember 2020 adapun kegiatannya Belajar presentasi dan Membuat laporan

41. Rabu Tanggal 29 Desember 2020 adapun kegiatannya Belajar presentasi dan Membuat laporan

42. Kamis Tanggal 30 Desember 2020 adapun kegiatannya Perpisahan

2.3 Target yang di harapkan

Dari hasil yang kami kerjakan selama mengikuti kerja praktek (KP).target yang kami harapkan antara lain:

1. Menambah pengalaman penulis dalam dunia kerja di kantor maupun di lapangan khususnya dalam dunia kerja bagian teknik.

2. Menambah pengetahuan serta teknik dalam perbaikan dan perakitan mesin atau alat listrik yang digunakan.

3. Membangun kepercayaan diri sehingga bisa berkomunkasi dengan rekan kerja serta atasan di perusahaan.

(21)

15 2.4 Perangkat yang Digunakan

Pelaksannan kerja praktek (KP) di Perumda Air Minum Tirta Terbuk

Kabupaten Bengkalis.menggunakan beberapa perangkat lunak (software)maupun perangkat keras (hardware) diantaranya adalah:

2.5 Perangkat Keras (hardware) 1. Panel Control

Gambar 2.8 : panel level control

Panel level control atau water level control adalah salah satu jenis panel listrik yang dalam metode pengoperasiannya memanfaatkan energi listrik sebagi motor lisrik untuk menggerakkan motor listrik untuk memompa air.panel ini banyak digunakan pada berbagi industri pompa air atau bahkan keprluan rumah tangga .Dan fungsi utamanya untuk mengontrol tangki penampungan sesuai dengan kapasitas air yang telah di tentukan .

2. Foot Valve (Tusen Klep)

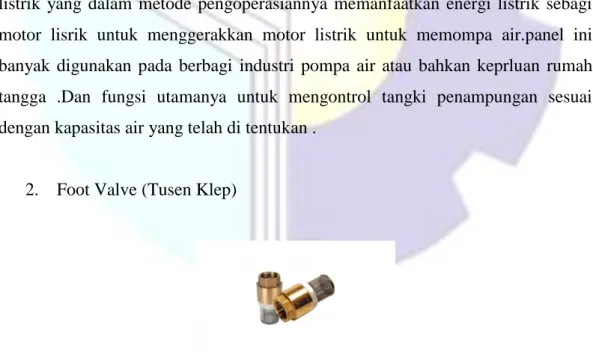

Gambar 2.9:foot valve

Sumber:www.gudangpompa.com>News

(22)

16 3. Pompa intake

Sebagaimana sebuah klep atau katup ,fungsi teknisnya adalah membuka dan menutup menyesuaikan dengan kenerja yang perlukan pada pipa hisap pada mesin pompa air,dan tusen atau klep berfungsi sebagai penahan alran air yang telah berada pada pipa agar tidak kembali turun ke bawah.

4. Laptop atau Komputer

Laptop yang digunakan adalah sebagai pernagkat untuk membuat laporan,memasukkan data pelanggan PDAM,mencari informasidan sebagi media penunjang kerja lainya.

(23)

17

BAB III

Prinsip Kerja dan Bagian-Bagian Mesin pompa Air

3.1 Prinsip Kerja Pompa Air

Gambar 3.1:prinsip kerja pompa air Sumber:www.gudangpompa.com>News

Prinsip dan cara kerja mesin pompa air. Pompa digerakan oleh motor.

Pompa yang memindahkan cairan dengan gaya sentrifugal yang dihasilakan oleh putaran impller. Pompa sentrifugal mengubah energi tekanan. Ada juga yeng menyebutkan sebagai mesin kecepatan putaran pompanya makan akan semakin tinggi tekanan (head) dihasilkan.ketika sebuah objek diputar dalam gerak melingkar, benda tersebut akan cenderung terlempar keluar dari pusat lingkaran.

Gaya yang mengakibatkan sebuah objek terlempar kelaur dalam gerak melingkat terebut gaya sentrifugal. Bagian pompa yang memutar fluida cair tersebut impller.

Selanjutnya impller akan didorong dari bibir impeller semakin cepat impeller fluida cair bergerak.impeller disusun dari rangkaian vanes atau blade, yang berfungsi untuk mengarahlan aliran fluida ).

Pompa bekerja berdasarkan prinsip gaya yaitu bahwa benda bergerak secara melengkung akan mengalami gaya yang arahnaya keluar dari titik pusat lintasan yang melengkung tersebut. Besarnya gaya yang timbul tergantung dari masa benda kecepatan gerak benda, dan jari jari lengkung lintasannya.

(24)

18 3.2 Pompa Dapat Digolongkan menjadi 2:

1. Positive displacement pomp ( PDP ) a. Reciprocating pump

b. Rotary pump

4. Negatif displacement pomp ( NPD ) a. Pompa sentrifugal

b. Pompa turbine

a. Reciprocating

Gambar 3.2: Reciprocating

Adalah jenis yang menggunakan aksi displement.digunakan untuk proses yang perlu head tinggi dan kapasitas fulida rendah liquid kental dan alurries

b. Rotary

adalah jenis dari positive discleme pump dangan menggunakan aksi rotasi.

c. Sentrifugal pump

(25)

19 Gambar 3.3:sentrifugal pump

Tersusun atas sebuah impeller dan saluran inlet dai tengah-tengahnya mengubah yang prinsip kerjanya energi kinetis fluida menjadi energi potensial malalui suatu impeller dalam casing.

d. Turbin

Gambar 3.4:Turbin pump Sumber:www.gudangpompa.com>News

Adalah jenis variabel veat capasity pump dengan menggunkan aksi sentrifugal

(26)

20 3.3 Bagian Bagian Pompa Air

a. Stuffing box

Gambar 4.1:stuffing box Sumber:www.gudangpompa.com>News

Fungsi utama dalah stuffing box adalah untuk mencegah terjadinya kebocoran pada daerah dimana pompa menembus casing. Jika pompa bekerja dengan suction lift dan tekanan pada ujung stuffing box lebih rendah dari tekanan atmosfer maka stuffing box untuk mencgah kebocoran udara msuk kedalam pompa. Dan bila tekanan lebih besar dari pada tekanan atmosfer maka berfunsi untuk mencegah cairan keluar dari pompa.secara umum stuffing box berbentuk silindris sebagai tempat kedudukan beberapa mechanical packing yang mengelilingi shaft sleeve. Untuk menekan packing digunkan gland packing yang dapat diatur posisinya ke arah aksial dengan cara mengencangkan atau mengondorkan baut pengikat.

(27)

21 b. Wearing Ring

Gambar 4.2:wearing ring Sumber:www.gudangpompa.com>News

Adalah ring yang dipasang pada casing tidak berputar sebagai wearing ring casing dan dipasang pada impeller (berputar) sebagai wearing ring impeller.

Fungsi utama wearing ring adalah untuk mengubah energi mekanis dari pompa menjadi energi cairan yang dipompakan secara kontiniyu, sehingga cairan pada sisi isap secara terus menerus akan masuk mengisi kokesongan akibat perpindahan dari cairan yang masuk sebelumnya

c. Bearing

Gambar 4.3:Bearing

Bearing (bantalan) berfungsi untuk menumpu dan menahan beban dari poros agar dapat berputar, baik berupa beban redial maupun axial. Bearing juga

(28)

22 memungkinkan poros untuk dapat berputar dengan lancar dan tetap pada tempatnya, sehingga kerugian gesek menjadi kecil.

d. Casing

Gambar 4.4: casing

Merupakan bagian paling laur dari pompa yang berfungsi sebagai pelindung elemen yang berputar, tempat kedudukan diffusor (guid vane), intlet dan outlet nozel secara impeller dan mengkonversikan eneri kecepatan cairan menjadi energi dinamis (single stage).

e. Vane

Gambar 4.5:VAne

Sudu dari impeller sebagia tempat berlalunya cairan pada impeller

f. Shaf Sleeve

(29)

23 Gambar 4.6:shaft sleeve

Berfungdi untuk melindungi poros dari erosi, korosi dan kausan pada stuffing box. Pada umum multi stage dapat sebagai leakage joint, internal bearing dan interstage atau distance sleever.

g. impeller

Gambar 4.7:Impeller

Berfungsi untuk mengubah energi mekanis dari pompa menjadi energi kecepatan pada cairan yang dipompakan secara kontiniyu, sehingga cairan pada sisi isap sera terus menerus akan masuk mengisi kekosongan akibat perpindahan dari cairan yang masuk sebelumnya.

h. Eye of Impeller

(30)

24 Gambar 4.8: Eye of Impeller

Bagian sisi masuk pada arah isap impeller

i. Sahaf (poros)

Gambar 4.9: shaft poros Sumber:www.gudangpompa.com>News

berfungsi untuk meneruskan momen puntir dari penggerak

selama berperosi dan tempat kedudukan impeller dan bagian bagian

berputarlannnya.

(31)

25

BAB IV PENUTUP

4.1 Kesimpulan

Berdasarkan data yang telah dibahas pada bab sebelumnya Evaluasi pelayanan PDAM Bengkalis Kabupaten Bengkalis dengan menggunakan indikator-indikator manurut Zeithaml, Berry dan Perasuraman yaitu: bukti langsung (tangible), kehandalan (reliability), daya tanggap (responsiviness), jaminan (assurance), dan empati (emapathy), dapat diketahui bahwa pelayanan yang diberikan sudah berjalan dengan baik, hanya saja dari segi empati (emapathy) pelanggan merasa pihak PDAM belum peduli denagan pelayanan yang diharapkan oleh pelanggan, kerena masih adanya keluhan dari pelanggan menggenai pelayanan air bersih yang diberikan yaitu tentang kulitas dari air tersebut.

Sementara itu hal yang menghambat pelayanan PDAM antara lain:

1.) Faktor dalam hal ini pada musim kemarau. Pada saat musim tersebut PDAM sangat susah mencari sumber air.

2.) Faktor pipa air PDAM yang sudah tua, pipa yang sudah tua dapat menurunkan kualitas air.

3.) Faktor dari luar organisasi, dalam hal ini PLN juga mempengaruhi pelayanan, PLN akan menghambat pelayanan apabila listrik padam.

4.) Faktor dari pelanggan, apabila ada pelanggan yang menunggak pembayaran air

4.2 Saran

Adapun saran yang dapat penulis sampaikan setelah menyelesaikan Kerja Praktek (KP) Perumda Air Minum Tirta Terubuk Bengkalis dan penulisan laporan ini adalah sebagai berikut:

a. Kepada pihak Perumda Air Minum Tirta Terubuk Bengkalis diharapkan dapat terus menerima mahasiswa kerja praktek di perusahaannya.

Sebagaimana yang diketahui dengan adanya kerja praktek maka mahasiswa

(32)

26 dapat membedakan Teori yang di pelajari dengan praktek langsung di lapangan tersebut.

b. Perumda Air Minum Tirta Terubuk Bengkalis hendaknya menyediakan perpustakaan buku–buku tentang Instrumentasi yang ada di Perumda Air Minum Tirta Terubuk Bengkalis tersebut sehinggan mahasiswa yang melaksanakan kerja praktek di sana bisa melakukan studi liteature, supaya mempermudah dalam penulisan laporan.

c. Politeknik Negeri Bengkalis harus bijaksana dan tegas dalam menanggapi masalah kerja praktek yaitu apakah perusahaan yang ditempati mahasiswa tersebut menerima atau tidak agar mahasiswa tidak terbengkalai untuk melaksanakan KP (kerja praktek), sehingga waktu untuk mencari perusahaan yang bisa menerima siswa magang lebih cepat.

d. Sebelum melaksanakan KP (Kerja Praktek) ini mahasiswa hendaklah mempersiapkan pokok bahasaan yang hendak diambil untuk diangkat menjadi laporan yang akan dibahas setelah KP.

(33)

27

DAFTAR PUSTAKA

caesarvery. (2012, november 21). Komponen Penyusun Pompa Intek. Diambil kembali dari Komponen Penyusun Pompa Intek:

https://www.caesarvery.com/2012/11/komponen-penyusun-pompa- intek.html?m=1

joe. (2016, september 23). komponen-komponen utama pompa air. Diambil kembali dari komponen-komponen utama pompa air: http://joe-

pencerahan.blogspot.com/2016/09/komponen-komponen-utama-pompa- air.html?m=1

Manik, R. (2013, juni 30). Prinsip Kerja Pompa Air. Diambil kembali dari Prinsip Kerja Pompa Sentrifugal: http://ridomanik.blogspot.com/2013/06/prinsip-kerja- sentrifugal.html?m=1

wikikomponen. (2021, maret 12). Prinsip kerja Pompa Intek. Diambil kembali dari Prinsip Kerja Pompa Air: https://www.wikikomponen.com/prinsip-kerja-dan- cara-kerja-mesin-pompa-air/

(34)

(35)
