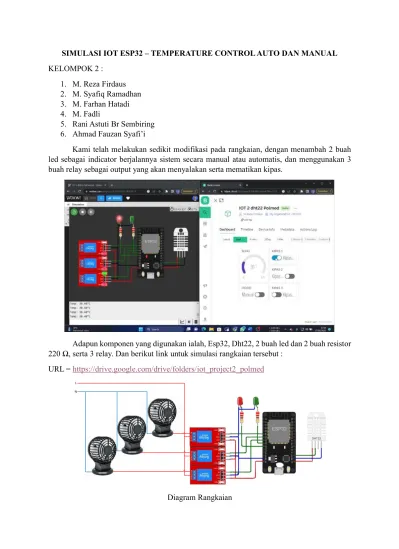

SIMULASI IOT ESP32 – TEMPERATURE CONTROL AUTO DAN MANUAL KELOMPOK 2 :
1. M. Reza Firdaus 2. M. Syafiq Ramadhan 3. M. Farhan Hatadi 4. M. Fadli
5. Rani Astuti Br Sembiring 6. Ahmad Fauzan Syafi’i
Kami telah melakukan sedikit modifikasi pada rangkaian, dengan menambah 2 buah led sebagai indicator berjalannya sistem secara manual atau automatis, dan menggunakan 3 buah relay sebagai output yang akan menyalakan serta mematikan kipas.
Adapun komponen yang digunakan ialah, Esp32, Dht22, 2 buah led dan 2 buah resistor 220 Ω, serta 3 relay. Dan berikut link untuk simulasi rangkaian tersebut :
URL = https://drive.google.com/drive/folders/iot_project2_polmed
L N
Diagram Rangkaian
START
ESP32 CONNECT TO WIFI
CONNECT TO BLYNK?
CONTROL WITH BLYNK SERVER
Y N
MANUAL AUTOMATIS
LED RED ON
RELAY 2 ON RELAY 3 ON
RELAY 1 ON
SWICH 1 ON SWICH 2 ON SWICH 3 ON
LED GREEN ON
TEMP : 31˚
INITIALIZING SENSOR DHT22
TEMP : 33˚
TEMP : 29˚
RELAY 1 ON RELAY 2, 3 OFF
RELAY 1, 2 ON
RELAY 3 OFF RELAY 1, 2, 3 ON
END
Diagram Flowchart
Deskripsi kerja
1. Program ini menggunakan ESP32 sebagai mikrokontroller, ESP32 harus terhubung dengan Internet (WIFI),
2. Setelah terhubung dengan jaringan internet, maka esp32 akan terkoneksi dengan server blynk,
3. Sistem ini dapat diatur dengan 2 mode, yakni mode manual dan mode automatis, saat mode manual led merah akan menyala dan relay dapat dioperasikan dengan switch yang telah dibuat di Blynk,
4. Dan saat mode automatis, maka relay akan menyala sesuai suhu yang telah ditetapkan, yakni saat :
Suhu ≥ 29˚ maka hanya relay 1 yang menyala
Suhu ≥ 31˚ maka relay 1 dan relay 2 yang akan menyala Suhu ≥ 33˚ maka ketiga relay akan menyala
5. Menyalanya relay akan menutup kontak NO yang terdapat pada relay dan akan menyala kipas yang telah tersambung.
Full Program
//Program Modifikasi Oleh Kelompok 2 //M. Reza Firdaus
//M. Syafiq Ramadhan //M. Farhan Hatadi //M. Fadli
//Rani Astuti Br Sembiring //Ahmad Fauzan Syafi’i
#include "DHTesp.h"
const int DHT_PIN = 15;
DHTesp dhtSensor;
int suhu;
int mode=0;
#define BLYNK_TEMPLATE_ID "TMPL65erWXqgL"
#define BLYNK_TEMPLATE_NAME "IOT 2 dht22 Polmed"
#define BLYNK_AUTH_TOKEN "LvyvsjOmLSZwJwl6r8Vy1k5uG4CDXkiN"
#define BLYNK_PRINT Serial
#include <WiFi.h>
#include <WiFiClient.h>
#include <BlynkSimpleEsp32.h>
char auth[] = BLYNK_AUTH_TOKEN;
char ssid[] = "Wokwi-GUEST";
char pass[] = "";
BlynkTimer timer;
void myTimerEvent() {
TempAndHumidity data = dhtSensor.getTempAndHumidity();
suhu=data.temperature;
Serial.println("Temp: " + String(data.temperature, 2) + "°C");
if(mode==1){
digitalWrite(26,HIGH); //Indikator Automatis digitalWrite(27,LOW);
if(suhu<=28){ //MODE AUTOMATIS
digitalWrite(25,LOW); // Kipas 1 OFF digitalWrite(33,LOW); // Kipas 2 OFF digitalWrite(32,LOW); // Kipas 3 OFF }
if(suhu>=29 && suhu<=30){ //MODE AUTOMATIS digitalWrite(25,HIGH); // Kipas 1 ON digitalWrite(33,LOW); // Kipas 2 OFF digitalWrite(32,LOW); // Kipas 3 OFF }
if(suhu>=31 && suhu<=32){ //MODE AUTOMATIS digitalWrite(25,HIGH); // Kipas 1 ON digitalWrite(33,HIGH); // Kipas 2 ON digitalWrite(32,LOW); // Kipas 3 OFF }
if(suhu>=33){ //MODE AUTOMATIS
digitalWrite(25,HIGH); // Kipas 1 ON digitalWrite(33,HIGH); // Kipas 2 ON digitalWrite(32,HIGH); // Kipas 3 ON }
}
if(mode==0){
digitalWrite(27,HIGH); //Indikator Manual digitalWrite(26,LOW);
}
Blynk.virtualWrite(V0,suhu);
}
BLYNK_WRITE(V1) // Kipas 1 {
int pinValue = param.asInt();
if(mode==0){digitalWrite(25,pinValue);} //MODE MANUAL
}
BLYNK_WRITE(V2) // Kipas 2 {
int pinValue = param.asInt();
if(mode==0){digitalWrite(33,pinValue);} //MODE MANUAL
}
BLYNK_WRITE(V3) // Kipas 3 {
int pinValue = param.asInt();
if(mode==0){digitalWrite(32,pinValue);} //MODE MANUAL
}
BLYNK_WRITE(V4) {
int pinValue = param.asInt();
mode=pinValue;
}
void setup() {
Serial.begin(115200);
Blynk.begin(auth, ssid, pass);
timer.setInterval(1000L, myTimerEvent);
dhtSensor.setup(DHT_PIN, DHTesp::DHT22);
pinMode(25,OUTPUT); //Kipas 1 pinMode(33,OUTPUT); //Kipas 2 pinMode(32,OUTPUT); //Kipas 3
pinMode(26,OUTPUT); //Indikator Automatis pinMode(27,OUTPUT); //Indikator Manual }
void loop() {
Blynk.run();
timer.run();
}
