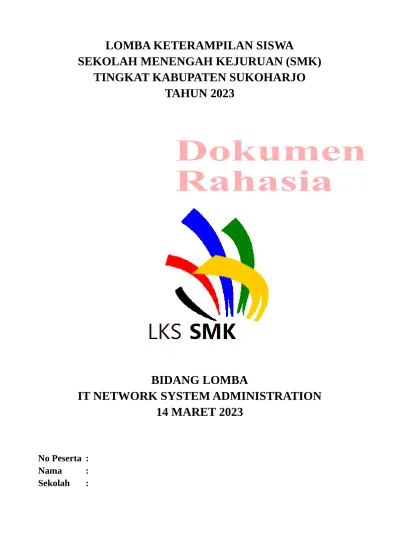

LOMBA KETERAMPILAN SISWA
SEKOLAH MENENGAH KEJURUAN (SMK) TINGKAT KABUPATEN SUKOHARJO
TAHUN 2023
BIDANG LOMBA
IT NETWORK SYSTEM ADMINISTRATION 14 MARET 2023
No Peserta :
Nama :
Sekolah :
TOPOLOGI
IP TABLE
Domain Hostname IP Address Interfaces carikan.id srv1 172.16.17.17/29
srv2 172.16.17.19/29 jombor.id dc 172.16.18.18/29 files 172.16.18.20/29
fw
dhcp ether1-wan 172.16.18.19/29 ether2-jombor 172.16.17.18/29 ether3-carikan 192.168.3.14/28 wlan1-client
client dhcp
A. INSTALASI (Bobot 30%) 1. PC Server 1
Lakukan instalasi dg ketentuan sbb:
Hostname = lin.carikan.id root password = L1n@carikan 2. PC Server 2
Lakukan instalasi dg ketentuan sbb:
Hostname = win.jombor.id root password = W1n@jombor 3. Linux Server (SRV1)
Lakukan Instalasi GNU/Linux debian modus text dg ketentuan sbb:
a. Partisi terpisah antara /, /home, dan swap b. hostname = srv1.carikan.id
c. User
Nama Password
root toor1@lnx
lks lks23@wng
4. Linux Server (SRV2)
Lakukan Instalasi GNU/Linux debian modus text dg ketentuan sbb:
a. Partisi terpisah antara /, /var, dan swap b. hostname = srv2.carikan.id
c. User
Nama Password
root toor2@lnx
lks lks23@wng
5. Windows Server (FILES)
Lakukan Instalasi MS Windows Server 2019 dg ketentuan sbb:
a. Partisi bebas
b. Computer name = files.jombor.id c. User
Nama Password
Administrator nimda1@winsrv siswa wasis1@winsrv
6. Windows Server (DC)
Lakukan Instalasi MS Windows Server 2019 dg ketentuan sbb:
a. Partisi bebas
b. Computer name = acdc.jombor.id c. User
Nama Password
Administrator nimda2@winsrv siswa wasis2@winsrv 7. Laptop
Lakukan Instalasi MS Windows 10 dg ketentuan sbb:
a. Partisi terpisah antara C:\ dan D:\
b. Computer Name = client c. User
Nama Password
Administrator laptop@winclt
lks smk1@laptop
B. KONFIGURASI (Bobot 70%)
1. Mikrotik Routerboard (X=no urut peserta) Konfigurasikan dg ketentuan sbb:
a. konfigurasi gateway
ether1= koneksi ke cloud/internet ether2= koneksi ke PC Server2 ether3= koneksi ke PC Server1
wlan1= koneksi laptop, setting sbg AP SSID=PESERTA-X, security WPA2-personal.
b. konfigurasi Routerboard identity=Peserta-X
username=pesertaX password=adminX c. Konfigurasikan fungsi VPN utk koneksi dg client
type=OpenVPN dg sertifikat openssl user=laptop, password=am1n23
local address=10.10.10.13 remote address=10.10.10.14
d. Konfigurasikan fungsi DHCP server utk laptop, binding IP 192.168.3.3 e. Konfigurasikan firewall:
- Konfigurasikan NAT utk koneksi wireless - reject akses ping dari cloud ke routeboard
- blok akses WEB dan FTP dari jombor.id ke carikan.id
f. Konfigurasi fungsi routing sehingga semua host bisa saling terhubung
Konfigurasikan dg ketentuan sbb:
a. Konfigurasikan sebagai DNS Server utk domain carikan.id dan jombor.id sehingga seluruh host dari kedua domain tersebut bisa dikenali
b. Konfigurasikan sebagai FTP server yg aman, buat akun siswa dg akses full dan disable anonymous
3. Linux Server (SRV2)
Konfigurasikan dg ketentuan sbb:
a. Konfigurasikan sebagai WEB server dg koneksi aman utk www.carikan.id dg default page
“Selamat datang di LKS ITNSA Wonogiri 2023”
b. Konfigurasikan sebagai WEBMAIL server utk mail.carikan.id, buat akun siswa1 dan siswa2 dan pastikan bisa saling berbalas email
4. Windows Server (FILES) Konfigurasikan dg ketentuan sbb:
a. Share folder C:\UMUM dg akses read write b. Share folder C:\BACKUP dg authentikasi AD 5. Windows Server (DC)
Konfigurasikan dg ketentuan sbb:
a. Konfigurasikan sebagai Domain Control(DC) dan Aktif Direktori(AD) Server utk jombor.id dan buat akun AD dg nama sukoharjo dg password k0t4jamu
b. Buat Sertifikat utk authentikasi AD 6. Laptop
Konfigurasikan dg ketentuan sbb:
a. Konfigurasikan identitas jaringan dg dhcp client b. Konfigurasikan VPN Client ke Mikrotik Routerboard
c. Konfigurasikan utk mapping folder share dari windows server (files) ke lokal drive X:\
SELAMAT MENGERJAKAN
