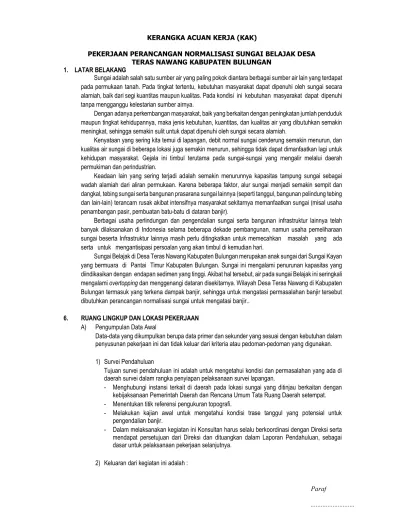

KERANGKA ACUAN KERJA (KAK)
PEKERJAAN PERANCANGAN NORMALISASI SUNGAI BELAJAK DESA TERAS NAWANG KABUPATEN BULUNGAN
1. LATAR BELAKANG
Sungai adalah salah satu sumber air yang paling pokok diantara berbagai sumber air lain yang terdapat pada permukaan tanah. Pada tingkat tertentu, kebutuhan masyarakat dapat dipenuhi oleh sungai secara alamiah, baik dari segi kuantitas maupun kualitas. Pada kondisi ini kebutuhan masyarakat dapat dipenuhi tanpa mengganggu kelestarian sumber airnya.
Dengan adanya perkembangan masyarakat, baik yang berkaitan dengan peningkatan jumlah penduduk maupun tingkat kehidupannya, maka jenis kebutuhan, kuantitas, dan kualitas air yang dibutuhkan semakin meningkat, sehingga semakin sulit untuk dapat dipenuhi oleh sungai secara alamiah.
Kenyataan yang sering kita temui di lapangan, debit normal sungai cenderung semakin menurun, dan kualitas air sungai di beberapa lokasi juga semakin menurun, sehingga tidak dapat dimanfaatkan lagi untuk kehidupan masyarakat. Gejala ini timbul terutama pada sungai-sungai yang mengalir melalui daerah permukiman dan perindustrian.
Keadaan lain yang sering terjadi adalah semakin menurunnya kapasitas tampung sungai sebagai wadah alamiah dari aliran permukaan. Karena beberapa faktor, alur sungai menjadi semakin sempit dan dangkal, tebing sungai serta bangunan prasarana sungai lainnya (seperti tanggul, bangunan pelindung tebing dan lain-lain) terancam rusak akibat intensifnya masyarakat sekitarnya memanfaatkan sungai (misal usaha penambangan pasir, pembuatan batu-batu di dataran banjir).
Berbagai usaha perlindungan dan pengendalian sungai serta bangunan infrastruktur lainnya telah banyak dilaksanakan di Indonesia selama beberapa dekade pembangunan, namun usaha pemeliharaan sungai beserta Infrastruktur lainnya masih perlu ditingkatkan untuk memecahkan masalah yang ada serta untuk mengantisipasi persoalan yang akan timbul di kemudian hari.
Sungai Belajak di Desa Teras Nawang Kabupaten Bulungan merupakan anak sungai dari Sungai Kayan yang bermuara di Pantai Timur Kabupaten Bulungan. Sungai ini mengalami penurunan kapasitas yang diindikasikan dengan endapan sedimen yang tinggi. Akibat hal tersebut, air pada sungai Belajak ini seringkali mengalami overtopping dan menggenangi dataran disekitarnya. Wilayah Desa Teras Nawang di Kabupaten Bulungan termasuk yang terkena dampak banjir, sehingga untuk mengatasi permasalahan banjir tersebut dibutuhkan perancangan normalisasi sungai untuk mengatasi banjir..
6. RUANG LINGKUP DAN LOKASI PEKERJAAN A) Pengumpulan Data Awal
Data-data yang dikumpulkan berupa data primer dan sekunder yang sesuai dengan kebutuhan dalam penyusunan pekerjaan ini dan tidak keluar dari kriteria atau pedoman-pedoman yang digunakan.
1) Survei Pendahuluan
Tujuan survei pendahuluan ini adalah untuk mengetahui kondisi dan permasalahan yang ada di daerah survei dalam rangka penyiapan pelaksanaan survei lapangan.
- Menghubungi instansi terkait di daerah pada lokasi sungai yang ditinjau berkaitan dengan kebijaksanaan Pemerintah Daerah dan Rencana Umum Tata Ruang Daerah setempat.
- Menentukan titik referensi pengukuran topografi.
- Melakukan kajian awal untuk mengetahui kondisi trase tanggul yang potensial untuk pengendalian banjir.
- Dalam melaksanakan kegiatan ini Konsultan harus selalu berkoordinasi dengan Direksi serta mendapat persetujuan dari Direksi dan dituangkan dalam Laporan Pendahuluan, sebagai dasar untuk pelaksanaan pekerjaan selanjutnya.
2) Keluaran dari kegiatan ini adalah :
Paraf
...
- Peta lokasi/areal kegiatan dengan batas administrasi dan batas hidrologi.
- Data primer hasil inventarisasi/identifikasi sungai - Foto-foto dokumentasi kegiatan survai awal lokasi studi.
- Berbagai data dari instansi terkait.
B) Pengumpulan Data Sekunder
Pengumpulan data sekunder yaitu, mengumpulkan data yang ada, berkaitan dengan kondisi fisik, sosial ekonomi, dan kebijaksanaan Pemerintah Daerah dalam hal pengelolaan sumber daya air, khususnya dalam normalisasi sungai. Beberapa kegiatan yang harus dilakukan oleh penyedia jasa adalah pengumpulan data kondisi fisik dan teknis yang meliputi :
- Hidrologi dan Klimatologi (curah hujan, angin dan sebagainya) - Topografi
- Foto udara/peta kontur bila ada - Data fasilitas yang telah ada
- Peta-peta yang ada (tata ruang, kuasa pertambangan, kehutanan, dll) - Data studi-studi terdahulu yang pernah dilakukan
C) Pengumpulan Data Primer/Kegiatan Survei a) Pengukuran Topografi (Elevasi Lokasi)
Kegiatan ini bertujuan untuk memperoleh data topografi (elevasi & koordinat permukaan tanah) yang akan digunakan untuk membuat rencana normalisasi sungai. Survei topografi terhadap rencana normalisasi sungai, yang terdiri dari :
- Pengukuran topografi situasi sungai
- Pengukuran dan pemetaan situasi sungai sebagai sumber air baku - Pengukuran penampang memanjang rencana tanggul
- Pengukuran penampang melintang tanggul dan lebar penampang sesuai dengan kebutuhan.
- Pemasangan patok tanda STA sebagai titik kontrol kerangka dasar peta untuk setiap lokasi.
- Pelaksanaan pembuatan peta topografi dengan skala 1 : 1000 interval kontur 25-50 meter pada lokasi sungai dimana luasnya tergantung dari kondisi topografinya.
- Evaluasi kondisi sungai eksisting dengan mengadakan pengecekan lapangan bersama ahli-ahli dari berbagai disiplin ilmu untuk mengkonfirmasikan tata letak yang dihasilkan dalam pekerjaan perencanaan pendahuluan dengan tata letak hasil pemetaan detail.
- Membuat usulan rencana tanggul seperti diuraikan di atas.
- Peta ikhtisar (ukuran A3) dengan skala yang disesuaikan.
Keluaran :
• Peta Topografi situasi Trase Saluran
• Titik Koordiant
• Laporan Survei Topografi yang dilengkapi dengan Diskripsi titik koordinat, STA dan Buku Data b) Analisa Data
Berdasarkan data sekunder dan data primer yang didapat, maka data tersebut dianalisa.
a) Analisa Topografi
Dalam kegiatan perencanaan normalisasi sungai beberapa kegiatan analisa data topografi yang harus dilakukan oleh Penyedia Jasa meliputi :
- Melakukan analisa data topografi untuk menentukan ketinggian dan koordinat titik-titik pengukuran berdasarkan titik referensi yang ada
- Membuat peta situasi berdasarkan hasil pengukuran tanggul dilengkapi dengan keberadaan bangunan keairan, pemukiman, sarana/prasarana publik lainnya.
- Berdasarkan data pengukuran topografi dilakukan penyusunan potongan memanjang dan melintang penampang tanggul
- Menentukan lokasi pembuangan hasil galian berdasarkan hasil survai di lapangan.
Paraf
...
- Menyusun Laporan Topografi yang dilengkapi dengan Buku Ukur dan Diskripsi titik koordinat dan STA
b) Analisa Hidrologi
Berdasarkan data hidrologi yang didapatkan, maka penyedia jasa melakukan analisa data hidrologi meliputi :
- Menentukan debit rencana tanggul pengendali banjir
D) Perencanaan
Kegiatan perencanaan dimaksudkan guna membuat rencana pengendalian banjir berdasarkan kondisi topografi dan karakteristik hidrologi yang akan digunakan dalam pelaksanaan kontruksi pengendalian banjir. Hasil perencanaan detail ini harus layak dari segi teknis, efisien dari aspek fungsi sungai serta ekonomis dari segi pembiayaan. Beberapa kegiatan perencanaan pengendalian banjir antara lain:
a) Perencanaan Non-Teknis
Analisis pengendalian banjir dengan tidak menggunakan bangunan pengendali akan memberikan pengaruh cukup baik terhadap perbandingan debit maksimal dengan debit minimum (regim sungai). Penanganan tanpa bangunan yang dapat di susun menjadi pedoman untuk pengendalian adalah sebagai berikut:
- Pengelolaan DAS.
- Pengaturan tata guna lahan.
- Pengendalian erosi.
- Pengembangan dan pengaturan daerah banjir.
- Penanganan kondisi darurat.
- Peramalan dan sistem peringatan banjir.
b) Perencanaan Teknis
Analisis pengendalian banjir dengan menggunakan bangunan pengendali Banjir. Perencanaan teknis (metode struktur) didukung dengan gambar-gambar serta analisa/ perhitungan yang memadai. Terhadap pemilihan struktur dan bangunan penunjang lainnya perlu dilakukan studi alternatif mendalam dengan mengacu pada aspek-aspek fisik dan teknis yang mempengaruhinya.
Analisa yang diperlukan antara lain : - Membuat desain penampang tanggul - Metode teknis penanganan tanggul
E). Analisa Perkiraan Rencana Anggaran Biaya
Untuk melengkapi perencanaan tanggul banjir harus disusun rencana anggaran biaya pembangunan, rencana pembiayaan yang biaya konstruksi mengacu pada analisa harga satuan pekerjaan, metode pelaksanaan dan spesifikasi teknis yang disyaratkan. Selain menyusun RAB juga disusun rencana jadwal pelaksanaan pekerjaan.
8. KLASIFIKASI BIDANG USAHA
Memiliki Surat Izin Usaha Jasa Konstruksi (SIUJK) yang masing berlaku dan Sertifikat Badan Usaha (SBU), Klasifikasi Jasa Rekayasa Pekerjaan Teknik Sipil Sumber Daya Air (RE103 atau RK002).
Tanjung Selor, Mei 2023 Ditetapkan Oleh : Pejabat Pembuat Komitmen (PPK)
Dinas PUPR-PERKIM TTD
Ir. Deni Yusdianto, S.T., M.H NIP. 19820129 200604 1 007
