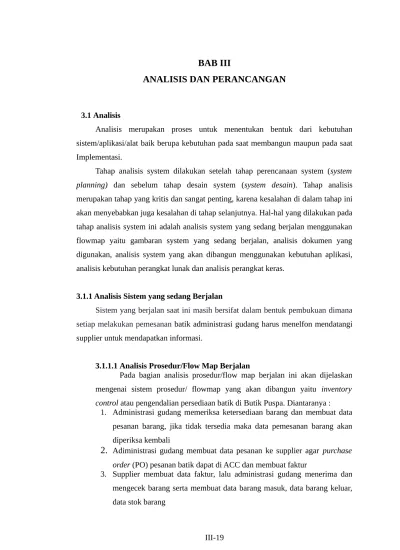

3.1 Analisis
Analisis merupakan proses untuk menentukan bentuk dari kebutuhan sistem/aplikasi/alat baik berupa kebutuhan pada saat membangun maupun pada saat Implementasi.
Tahap analisis system dilakukan setelah tahap perencanaan system (system planning) dan sebelum tahap desain system (system desain). Tahap analisis merupakan tahap yang kritis dan sangat penting, karena kesalahan di dalam tahap ini akan menyebabkan juga kesalahan di tahap selanjutnya. Hal-hal yang dilakukan pada tahap analisis system ini adalah analisis system yang sedang berjalan menggunakan flowmap yaitu gambaran system yang sedang berjalan, analisis dokumen yang digunakan, analisis system yang akan dibangun menggunakan kebutuhan aplikasi, analisis kebutuhan perangkat lunak dan analisis perangkat keras.
3.1.1 Analisis Sistem yang sedang Berjalan
Sistem yang berjalan saat ini masih bersifat dalam bentuk pembukuan dimana
setiap melakukan pemesanan batik administrasi gudang harus menelfon mendatangi
supplier untuk mendapatkan informasi.
3.1.1.1 Analisis Prosedur/Flow Map Berjalan
Pada bagian analisis prosedur/flow map berjalan ini akan dijelaskan mengenai sistem prosedur/ flowmap yang akan dibangun yaitu inventory control atau pengendalian persediaan batik di Butik Puspa. Diantaranya :
1. Administrasi gudang memeriksa ketersediaan barang dan membuat data pesanan barang, jika tidak tersedia maka data pemesanan barang akan diperiksa kembali
2.
Adiministrasi gudang membuat data pesanan ke supplier agar purchase order (PO) pesanan batik dapat di ACC dan membuat faktur3. Supplier membuat data faktur, lalu administrasi gudang menerima dan mengecek barang serta membuat data barang masuk, data barang keluar, data stok barang
4. Manajemen membuat dan mencetak data laporan
Berikut BPMN yang sedang berjalan :
Gambar 3.2 Skenario informasi excel yang sedang berjalan
3.1.1.2 Analisis Dokumen yang Digunakan
Untuk mempermudah pendokumentasian pengendalian persediaan maka dibutuhkan suatu sistem yang dapat mempermudah dalam proses pencarian datanya. Adapun dokumen yang dimaksud adalah sebagai berikut :
Nama Dokumen : Data Barang
Alias : DB
Bentuk Data : Field (item data)
Arus Data : Datang → Lihat → Input Penjelasan : Informasi Data Barang Periode : Setiap ada barang baru
Volume : Volume rata – rata per hari 10, volume puncak 100 Struktur Data :
N o
Nama Item Data Tipe Lebar Keteranga n Di Sistem Di Program
1. Kode Barang kode_brg Varchar 10
-2. Serial serial Varchar 20
-3. Nama Barang nama_brg Varchar 30
-Kategori 5. Detail
Barang detail_brg Text -
-6. Foto
(gambar) file Varchar 25
Kamus Data 3.1 Dokumen Data Barang
Nama Dokumen : Data Kategori
Alias : DK
Bentuk Data : Field (item data)
Arus Data : Datang → Lihat → Input
Penjelasan : Informasi Data Kategori Barang Periode : Setiap ada kategori barang baru
Volume : Volume rata – rata per hari 10, volume puncak 100 Struktur Data :
N o
Nama Item Data Tipe Lebar Keteranga n Di Sistem Di Program
1. Kode Kategori
kode_kategori Varchar 10
-2. Kategori nama_kategori Varchar 30
Kamus Data 3.2 Dokumen Data Kategori
Nama Dokumen : Data Rak
Alias : DR
Bentuk Data : Field (item data)
Arus Data : Datang → Lihat → Input Penjelasan : Informasi Data Rak Periode : Setiap ada rak barang baru
Volume : Volume rata – rata per hari 10, volume puncak 100 Struktur Data :
N o
Nama Item Data Tipe Lebar Keteranga n Di Sistem Di Program
1. Kode Rak kode_rak Varchar 10
-2. Rak nama Varchar 30
Kamus Data 3.3 Dokumen Data Rak
Nama Dokumen : Data Supplier
Alias : DS
Bentuk Data : Field (item data)
Periode : Setiap ada supplier baru
Volume : Volume rata – rata per hari 10, volume puncak 100 Struktur Data :
N o
Nama Item Data Tipe Lebar Keteranga n Di Sistem Di Program
1. Kode Kategori
kode_supp Varchar 10
-2. Supplier nama_supp Varchar 30
-3. Alamat Alamat Varchar 20
Kamus Data 3.4 Dokumen Data Supplier
Nama Dokumen : Data Barang Masuk
Alias : DBM
Bentuk Data : Field (item data)
Arus Data : Datang → Lihat → Input
Penjelasan : Informasi Persediaan Barang Masuk Periode : Setiap ada barang masuk
Volume : Volume rata – rata per hari 10, volume puncak 100 Struktur Data :
N o
Nama Item Data Tipe Lebar Keteranga n Di Sistem Di Program
1. No Barang no_brgmsk Varchar 10
-2. Tanggal tgl_msk Date -
-3. Username username Varchar 10
-4. Kode
Supplier kode_supp Varchar 10
-5. Kode Barang kode_brg Varchar 10
-6. Jumlah jml_brg int 11
Kamus Data 3.5 Dokumen Data Barang Masuk
Nama Dokumen : Data Barang Keluar
Alias : DBK
Bentuk Data : Field (item data)
Arus Data : Datang → Lihat → Input
Penjelasan : Informasi Persediaan Barang Keluar Periode : Setiap ada barang keluar
N o
Nama Item Data Tipe Lebar Keteranga n Di Sistem Di Program
1. No Barang no_brgklr Varchar 10
-2. Tanggal tgl_keluar Date -
-3. Username username Varchar 10
-4. Kode Barang kode_brg Varchar 10
-5. Jumlah jml_brg int 11
Kamus Data 3.6 Dokumen Data Barang Keluar
Nama Dokumen : Data Stok
Alias : DST
Bentuk Data : Field (item data)
Arus Data : Datang → Lihat → Input Penjelasan : Informasi Persediaan Barang Periode : Setiap ada barang masuk dan keluar
Volume : Volume rata – rata per hari 10, volume puncak 100 Struktur Data :
N o
Nama Item Data Tipe Lebar Keteranga n Di Sistem Di Program
1. Kode Barang kode_brg Varchar 10
-2. Jumlah jml_brg int 11
Kamus Data 3.7 Dokumen Data Stok
Nama Dokumen : Data User
Alias : DU
Bentuk Data : Field (item data)
Arus Data : Datang → Lihat → Input Penjelasan : Informasi Pegawai Baru Periode : Setiap ada pegawai baru
Volume : Volume rata – rata per hari 10, volume puncak 100 Struktur Data :
N o
Nama Item Data Tipe Lebar Keteranga n Di Sistem Di Program
1. Id User id_user Integer 11
-2. Username username Varchar 20
-3. Password password Varchar 35
-4. Level level Varchar 10
Kamus Data 3.8 Dokumen Data User
Pada bagian analisis prosedur/flowmap yang akan dibangun ini akan dibuat beberapa pembaruan pada prosedur/flowmap inventory control atau pengendalian persediaan batik sebelumnya. Diantaranya :
1. Administrasi gudang dan manjemen membuka situs web Butik Puspa 2. Administrasi gudang harus login untuk mengelola data pengendaliaan
persediaan barang
3. Manajemen harus login untuk melihat data dan mencetak laporan
4. Manajemen mengecek stok barang dan melakukan proses pemesanan barang
5. Apabila data stok barang kurang dari 10 maka manajemen mengirim sms ke administrasi gudang untuk memesan barang kepada supplier, apabila stok masih diatas 10 maka barang tidak jadi diproses pesan barang
6. Administrasi gudang menerima sms dan memesan barang kepada supplier, supplier menerima surat pengajuan pemesanan
7. Supplier mengirim barang pesanan dengan menyertai faktur, sebelum barang masuk ke gudang terlebih dahulu diperiksa mencocokannya dengan faktur, menghitung, memeriksa kualitas dan kuantitas barang yang akan diterima dan memastikan barang sesuai pesanan
8. Administrasi gudang menerima dan mengecek barang sesuai faktur. Jika barang dan faktur sesuai maka administrasi gudang menandatangani faktur, kemudian mencatat data faktur. Apabila faktur tidak sesuai maka faktur dikembalikan ke supplier
9. Setelah faktur dicatat oleh administrasi gudang, maka administrasi gudang akan membuat data barang, barang masuk dan keluar
Berikut BPMN yang akan dibangun :
Gambar 3.4 Skenario Informasi Excel yang akan dibangun
3.1.2.1 Analisis Kebutuhan Aplikasi
Implementasi Framework CI (CodeIgniter) untuk Manajemen Inventory Control Batik di Butik Puspa dibuat untuk memudahkan administrasi gudang dalam proses pengelolaan data, pengawasan barang dan butik yang akan memesan batik. Sistem yang akan dibuat ini, diantaranya :
1. Pengelolaan Data Barang 2. Pengelolaan Data Kategori 3. Pengelolaan Data Rak 4. Pengelolaan Data Supplier 5. Pengelolaan Data Barang Masuk 6. Pengelolaan Data Barang Keluar 7. Pengelolaan Data Stok Barang 8. Pengelolaan Data User
3.1.2.2 Analisis Kebutuhan Perangkat Lunak dan Kebutuhan Perangkat Keras
Adapun kebutuhan perangkat lunak dan perangkat keras yang dibutuhkan adalah sebagai berikut :
A. Analisis Kebutuhan Perangkat Lunak
Tabel 3.1 Kebutuhan Perangkat Lunak
No Nama Fungsi
1. Microsoft Window 10 Sistem Operasi yang digunakan
2. PHP versi 5 Bahasa Pemrograman yangdigunakan
3. CI (CodeIgniter) versi 2.2.6 Framework yang digunakan
4. MySQL Server Basis Data
5. Google Chrome Browser
6. JSON Web Service yang digunakan
B. Analisis Kebutuhan Perangkat Keras
Tabel 3.2 Kebutuhan Perangkat Keras
No Nama Sfesifikasi Keterangan
1. Processor Intel (R)
Untuk kecepatan transfer data dari sistem yang sangat bergantung pada kecepatan prosesor komputer
2. Memory 4 GB RAM Mempercepat pemprosesan data
pada PC
3. System Type 64-bit
Operating System
Media untuk menyimpan data aplikasi yang dibuat
3.2 Perancangan
Perancangan merupakan penjelasan perancangan sistem/aplikasi/alat yang akan dibuat terdiri dari perancangan alir program (flow chart), algoritma, data, maupun perancangan input/output sistem/aplikasi/alat. Perancangan yang akan dibuat yaitu menggunakan object oriented UML terdiri dari use case diagram, class diagram, sequence diagram, collaboration diagram, activity diagram, statechart diagram, component diagram, deployment diagram, objek diagram, struktur menu, dan perancangan anatarmuka.
3.2.1 Use Case Diagram
mengetahui fungsi apa saja yang ada di dalam sebuah sistem informasi dan siapa saja yang berhak menggunakan fungsi – fungsi itu.
System
Administrasi Gudang
Manajemen
Kelola Data User Kelola Data Barang
Kelola Data Supplier
Kelola Data Barang Masuk
Kelola Data Barang Keluar
Login
Kelola SMS Gateway Kelola Data Stok Kelola Data Kategori
Kelola Data Laporan
<<include>>
Kelola Data Rak
<<include>>
Gambar 3.5 Use Case Diagram
3.2.1.1 Definisi Aktor
Pada bagian ini akan dijelaskan aktor-aktor yang terlibat dalam sistem inventory control pada butik puspa
Tabel 3.3 Definisi Aktor
No Aktor Deskripsi
1. Administrasi
Gudang
- Mengelola data barang
- Mengelola data kategori
- Mengelola data supplier
- Mengelola data barang masuk
- Mengelola data barang keluar
2. Manajemen - Mengelola data user
- Mengelola data stok
- Mengelola data laporan
- Mengelola SMS Gateway
3.2.1.2 Definisi Use Case
Use case digunakan untuk mengetahui fungsi apa saja yang ada di dalam sebuah sistem informasi dan siapa saja yang berhak menggunakan fungsi – fungsi itu.
Tabel 3.4 Definisi Use Case
1. Login Merupakan aktifitas validasi user yang bisa melakukan akses data kedalam sistem.
2. Kelola Data
Barang
Merupakan aktifitas untuk mengelola data barang
3. Kelola Data
Kategori Merupakan aktifitas untuk mengelola data kategori barang
4. Kelola Data Rak Merupakan aktifitas untuk mengelola data rak
5. Kelola Data
Supplier
Merupakan aktifitas untuk mengelola data supplier
6. Kelola Data
Barang Masuk Merupakan aktifitas untuk mengelola data barang masuk
7. Kelola Data
Barang Keluar Merupakan aktifitas untuk mengelola data barang keluar
8. Kelola Data User Merupakan aktifitas untuk mengelola data user
9. Kelola Data Stok Merupakan aktifitas untuk mengelola data stok
10. Kelola Data
Laporan Merupakan aktifitas untuk mengelola data laporan
11. Kelola SMS
Gateway Merupakan aktifitas untuk mengelola sms gateway
3.2.1.3 Skenario Use Case
Use case Skenario mendeskripsi urutan langkah – langkah dalam proses bisnis, baik yang dilakukan aktor terhadap sistem maupun yang dilakukan oleh sistem terhadap aktor.
Tabel 3.5 Skenario Diagram Login
Aktor Administrasi Gudang dan Manajemen
Lanjutan
Kondisi Awal form sudah tersedia
Aksi Aktor Reaksi Sistem
1. Masukan username dan
password 2. Mencocokan data administrasi gudang dan manajemen padalogin dengan data basis data
Kondisi Akhir Bila username dan password yang dimasukan valid maka administrasi gudang atau butik akan langsung masuk kehalaman utama.
Tabel 3.6 Skenario Diagram Kelola Data Barang Identifikasi
Nomor 2
Nama Kelola Data Barang
Tujuan Merupakan aktifitas untuk mengelola data barang
Deskripsi
Aktor Administrasi Gudang
Skenario Utama
Kondisi Awal form sudah tersedia
Aksi Aktor Reaksi Sistem
3. Administrasi gudang memilih perintah (insert, view, update delete)
4. Sistem menjalankan perintah yang dipilih oleh Administrasi gudang
Kondisi Akhir Jika perintah berhasil dijalankan maka sistem akan menyimpan data.
Tabel 3.7 Skenario Diagram Kelola Data Kategori Identifikasi
Nomor 3
Nama Kelola Data Kategori
Tujuan Merupakan aktifitas untuk mengelola data kategori barang
Deskripsi
Aktor Administrasi Gudang
Skenario Utama
Lanjutan
Aksi Aktor Reaksi Sistem
1. Administrasi gudang memilih
perintah (insert, view,
update, delete)
2. Sistem menjalankan perintah yang dipilih oleh administrasi gudang
Kondisi Akhir Jika perintah berhasil dijalankan maka sistem akan menyimpan data.
Tabel 3.8 Skenario Diagram Kelola Data Rak Identifikasi
Nomor 4
Nama Kelola Data Rak
Tujuan Merupakan aktifitas untuk mengelola data rak
Deskripsi
Aktor Administrasi Gudang
Skenario Utama
Kondisi Awal form sudah tersedia
Aksi Aktor Reaksi Sistem
1. Administrasi gudang memilih perintah (insert, view, update, delete)
2. Sistem menjalankan perintah yang dipilih oleh administrasi gudang
Kondisi Akhir Jika perintah berhasil dijalankan maka sistem akan menyimpan data.
Tabel 3.9 Skenario Diagram Kelola Data Supplier Identifikasi
Nomor 5
Nama Kelola Data Supplier
Tujuan Merupakan aktifitas untuk mengelola data supplier
Deskripsi
Aktor Administrasi Gudang
Skenario Utama
Kondisi Awal form sudah tersedia
Aksi Aktor Reaksi Sistem
perintah (insert, view, update
delete) oleh administrasi gudang
Kondisi Akhir Jika perintah berhasil dijalankan maka sistem akan menyimpan data.
Tabel 3.10 Skenario Diagram Kelola Data Barang Masuk Identifikasi
Nomor 6
Nama Kelola Data Barang Masuk
Tujuan Merupakan aktifitas untuk mengelola data barang masuk
Deskripsi
Aktor Administrasi Gudang
Skenario Utama
Kondisi Awal form sudah tersedia
Aksi Aktor Reaksi Sistem
1. Administrasi gudang
memilih perintah (insert, print)
2. Sistem menjalankan perintah yang dipilih oleh administrasi gudang
Kondisi Akhir Jika perintah berhasil dijalankan maka sistem akan menyimpan data.
Tabel 3.11 Skenario Diagram Kelola Data Barang Keluar Identifikasi
Nomor 7
Nama Kelola Data Barang Keluar
Tujuan Merupakan aktifitas untuk mengelola data barang keluar
Deskripsi
Aktor Administrasi Gudang
Skenario Utama
Kondisi Awal form sudah tersedia
Aksi Aktor Reaksi Sistem
1. Administrasi gudang
memilih perintah (insert, view)
2. Sistem menjalankan perintah yang dipilih oleh administrasi gudang
akan menyimpan data.
Tabel 3.12 Skenario Diagram Kelola Data User Identifikasi
Nomor 8
Nama Kelola Data User
Tujuan Merupakan aktifitas untuk mengelola data user
Deskripsi
Aktor Manajemen
Skenario Utama
Kondisi Awal form sudah tersedia
Aksi Aktor Reaksi Sistem
1. Manajemen memilih perintah (insert, view, update, delete)
2. Sistem menjalankan perintah yang dipilih oleh manajemen
Kondisi Akhir Jika perintah berhasil dijalankan maka sistem akan menyimpan data.
Tabel 3.13 Skenario Diagram Kelola Data Stok Identifikasi
Nomor 9
Nama Kelola Data Stok
Tujuan Merupakan aktifitas untuk mengelola data stok
Deskripsi
Aktor Manajemen
Skenario Utama
Kondisi Awal form sudah tersedia
Aksi Aktor Reaksi Sistem
1. Manajemen memilih
perintah (insert, view, delete)
2. Sistem menjalankan perintah yang dipilih oleh manajemen
Tabel 3.14 Skenario Diagram Kelola Data Laporan Identifikasi
Nomor 10
Nama Kelola Data Laporan
Tujuan Merupakan aktifitas untuk mengelola data stok
Deskripsi
Aktor Manajemen
Skenario Utama
Kondisi Awal form sudah tersedia
Aksi Aktor Reaksi Sistem
1. Manajemen memilih
perintah (view, print)
2. Sistem menjalankan perintah yang dipilih oleh manajemen
Kondisi Akhir Jika perintah berhasil dijalankan maka sistem akan menyimpan data.
Tabel 3.15 Skenario Diagram Kelola SMS Gateway Identifikasi
Nomor 11
Nama Kelola SMS Gateway
Tujuan Merupakan aktifitas untuk mengelola sms gateway
Deskripsi
Aktor Manajemen
Skenario Utama
Kondisi Awal data sudah tersedia
Aksi Aktor Reaksi Sistem
1. Manajemen memilih
perintah (insert, kirim) 2. Sistem menjalankan perintah mengirim yangdipilih oleh manajemen
3.2.2 Class Diagram
Class diagram menggambarkan struktur sistem dari segi pendefinisian kelas – kelas yang akan dibuat untuk membangun sistem.
login
Gambar 3.6 Class Diagram
3.2.3 Sequence Diagram
3.2.3.1 Sequence Diagram Kelola Data Barang
: Administrasi Gudang
Login Barang
1 : login()
2 : view_barang()
3 : insert_barang()
4 : update_barang()
5 : delete_barang()
6 : logout()
Gambar 3.7 Sequence Diagram Kelola Data Barang
Keterangan :
1. Administrasi gudang mengakses halaman login dengan memasukan username dan password
2. Administrasi gudang dapat mengakses halaman barang
3. Administrasi gudang dapat melihat, mengisi, mengedit, dan menghapus data barang
3.2.3.2 Sequence Diagram Kelola Data Kategori
: Administrasi Gudang
Login Kategori
1 : login()
2 : view_kategori()
3 : insert_kategori()
4 : update_kategori()
5 : delete_kategori()
6 : logout()
Gambar 3.8 Sequence Diagram Kelola Data Kategori
Keterangan :
1. Administrasi gudang mengakses halaman login dengan memasukan username dan password
2. Administrasi gudang dapat mengakses halaman kategori
3. Administrasi gudang dapat melihat, mengisi, mengedit, dan menghapus data kategori
3.2.3.3 Sequence Diagram Kelola Data Rak
: Administrasi Gudang
Login Rak
1 : login()
2 : view_rak()
3 : insert_rak()
4 : update_rak()
5 : delete_rak()
6 : logout()
Gambar 3.9 Sequence Diagram Kelola Data Rak
Keterangan :
1. Administrasi gudang mengakses halaman login dengan memasukan username dan password
2. Administrasi gudang dapat mengakses halaman rak
3. Administrasi gudang dapat melihat, mengisi, mengedit, dan menghapus data rak
3.2.3.4 Sequence Diagram Kelola Data Supplier
: Administrasi Gudang
Login Supplier
1 : login()
2 : view_supplier()
3 : insert_supplier()
4 : update_supplier()
5 : delete_supplier()
6 : logout()
Gambar 3.10 Sequence Diagram Kelola Data Supplier
Keterangan :
1. Administrasi gudang mengakses halaman login dengan memasukan username dan password
2. Administrasi gudang dapat mengakses halaman supplier
3. Administrasi gudang dapat melihat, mengisi, mengedit, dan menghapus data supplier
3.2.3.5 Sequence Diagram Kelola Data Barang Masuk
: Administrasi Gudang
Login Barang Masuk
1 : login()
2 : insert_barangmasuk()
3 : logout()
Gambar 3.11 Sequence Diagram Kelola Data Barang Masuk
Keterangan :
1. Administrasi gudang mengakses halaman login dengan memasukan username dan password
2. Administrasi gudang dapat mengakses halaman barang masuk 3. Administrasi gudang dapat mengisi data barang masuk
3.2.3.6 Sequence Diagram Kelola Data Barang Keluar
: Administrasi Gudang
Login Barang Keluar
1 : login()
2 : insert_barangkeluar()
3 : logout()
Gambar 3.12 Sequence Diagram Kelola Data Barang Keluar
Keterangan :
1. Administrasi gudang mengakses halaman login dengan memasukan username dan password
2. Administrasi gudang dapat mengakses halaman barang keluar 3. Administrasi gudang dapat mengisi data barang keluar
3.2.3.7 Sequence Diagram Kelola Data User
: Manajemen
Login User
1 : login()
2 : view_user()
3 : insert_user()
4 : update_user()
5 : delete_user()
6 : logout()
Gambar 3.13 Sequence Diagram Kelola Data User
Keterangan :
1. Manajemen mengakses halaman login dengan memasukan username dan password
2. Manajemen dapat mengakses halaman user
3. Manajemen dapat melihat, mengisi, mengedit dan menghapus data user
3.2.3.8 Sequence Diagram Kelola Data Stok
: Manajemen
Login Stok
1 : login()
2 : view_stok()
3 : delete_stok()
4 : logout()
Gambar 3.14 Sequence Diagram Kelola Data Stok
Keterangan :
1. Manajemen mengakses halaman login dengan memasukan username dan password
2. Manajemen dapat mengakses halaman stok
3.2.3.9 Sequence Diagram Kelola Data Laporan
: Manajemen
Login Laporan
1 : login()
2 : view_laporan()
3 : print()
4 : logout()
Gambar 3.15 Sequence Diagram Kelola Data Laporan
Keterangan :
1. Manajemen mengakses halaman login dengan memasukan username dan password
2. Manajemen dapat mengakses halaman laporan
3. Manajemen dapat melihat dan mencetak laporan barang masuk dan keluar
3.2.3.10 Sequence Diagram Kelola SMS Gateway
: Manajemen
Login SMS Gateway
1 : login()
2 : insert_barangmasuk()
3 : insert_barangkeluar()
4 : view_stok()
5 : logout()
Gambar 3.16 Sequence Diagram Kelola SMS Gateway
Keterangan :
1. Manajemen mengakses halaman login dengan memasukan username dan password
2. Manajemen dapat mengakses halaman utama
3. Manajemen dapat melihat stok barang, apabila barang kurang dari 10 maka sistem akan mengirim sms lewat handphone dan administrasi gudang menerima sms dengan pemberitahuan bahwa data telah berkurang
3.2.4 Collaboration Diagram
Collaboration diagram menggambarkan interaksi antar objek dalam bentuk pengiriman pesan.
3.2.4.1 Collaboration Diagram Kelola Data Barang
: Administrasi Gudang
Login Barang
1 : login()
2 : view_barang()
3 : insert_barang()
4 : update_barang() 5 : delete_barang()
6 : logout()
Gambar 3.17 Collaboration Diagram Kelola Data Barang
3.2.4.2 Collaboration Diagram Kelola Data Kategori
: Administrasi Gudang
Login Kategori
1 : login()
2 : view_kategori()
3 : insert_kategori()
4 : update_kategori()
5 : delete_kategori()
6 : logout()
Gambar 3.18 Collaboration Diagram Kelola Data Kategori
3.2.4.3 Collaboration Diagram Kelola Data Rak
: Administrasi Gudang
Login Rak
1 : login()
2 : view_rak()
3 : insert_rak()
4 : update_rak() 5 : delete_rak()
6 : logout()
Gambar 3.19 Collaboration Diagram Kelola Data Rak
: Administrasi Gudang
Login
Supplier 1 : login()
2 : view_supplier()
3 : insert_supplier() 4 : update_supplier()
5 : delete_supplier()
6 : logout()
Gambar 3.20 Collaboration Diagram Kelola Data Supplier
3.2.4.5 Collaboration Diagram Kelola Data Barang Masuk
: Administrasi Gudang
Login Barang Masuk
1 : login() 2 : insert_barangmasuk()
3 : logout()
Gambar 3.21 Collaboration Diagram Kelola Data Barang Masuk
3.2.4.6 Collaboration Diagram Kelola Data Barang Keluar
: Administrasi Gudang
Login Barang Keluar
1 : login() 2 : insert_barangkeluar()
3 : logout()
Gambar 3.22 Collaboration Diagram Kelola Data Barang Keluar
: Manajemen
Login User
1 : login()
2 : view_user()
3 : insert_user() 4 : update_user()
5 : delete_user()
6 : logout()
Gambar 3.23 Collaboration Diagram Kelola Data User
3.2.4.8 Collaboration Diagram Kelola Data Stok
: Manajemen
Login Stok
1 : login()
2 : view_stok()
3 : delete_stok()
4 : logout()
Gambar 3.24 Collaboration Diagram Kelola Data Stok
3.2.4.9 Collaboration Diagram Kelola Data Laporan
: Manajemen
Login Laporan
1 : login()
2 : view_laporan()
3 : print()
4 : logout()
Gambar 3.25 Collaboration Diagram Kelola Data Laporan
: Manajemen
Login SMS Gateway
1 : login()
2 : insert_barangmasuk()
3 : insert_barangkeluar() 4 : view_stok()
5 : logout()
Gambar 3.26 Collaboration Diagram Kelola SMS Gateway
3.2.5 Activity Diagram
Activity diagram menggambarkan aktivitas dari sebuah sistem atau proses bisnis yang ada di perangkat lunak.
3.2.5.1 Activity Diagram Kelola Data Barang
Administrasi Gudang Sistem
input username dan password validasi
menampilkan halaman utama administrasi gudang memilih menu barang
menampilkan halaman barang
mengelola data barang
menyimpan data Ya Tidak
Administrasi gudang menginput username dan password ke dalam sistem, dan sistem akan melakukan validasi login. Apabila valid maka akan menampilkan halaman utama dan apabila tidak valid maka akan kembali ke form login untuk memasukkan username dan password. Halaman kelola barang yaitu untuk mengelola data barang, administrasi gudang bisa mengelola data barang seperti melihat, mengisi, mengedit dan menghapus selanjutnya sistem akan menampilkan data-data barang yang tersedia.
3.2.5.2 Activity Diagram Kelola Data Kategori
Administrasi Gudang Sistem
input username dan password validasi
menampilkan halaman utama administrasi gudang memilih menu kategori
menampilkan halaman kategori
mengelola data kategori
menyimpan data Ya Tidak
Gambar 3.28 Activity Diagram Kelola Data Kategori
akan menampilkan halaman utama dan apabila tidak valid maka akan kembali ke form login untuk memasukkan username dan password. Halaman kelola kategori yaitu untuk mengelola data kategori, administrasi gudang bisa mengelola data kategori seperti melihat, mengisi, mengedit dan menghapus selanjutnya sistem akan menampilkan data-data kategori yang tersedia.
3.2.5.3 Activity Diagram Kelola Data Rak
Administrasi Gudang Sistem
input username dan password validasi
menampilkan halaman utama administrasi gudang memilih menu rak
menampilkan halaman rak
mengelola data rak
menyimpan data Ya Tidak
Gambar 3.29 Activity Diagram Kelola Data Rak
menghapus selanjutnya sistem akan menampilkan data-data rak yang tersedia.
3.2.5.4 Activity Diagram Kelola Data Supplier
Administrasi Gudang Sistem
input username dan password validasi
menampilkan halaman utama administrasi gudang memilih menu supplier
menampilkan halaman supplier
mengelola data supplier
menyimpan data Ya Tidak
Gambar 3.30 Activity Diagram Kelola Data Supplier
3.2.5.5 Activity Diagram Kelola Data Barang Masuk
Administrasi Gudang Sistem
input username dan password validasi
manampilkan halaman utama administrasi gudang memilih menu barang masuk
menampilkan halaman barang masuk
mengelola data barang masuk
menyimpan data Ya Tidak
Gambar 3.31 Activity Diagram Kelola Data Barang Masuk
3.2.5.6 Activity Diagram Kelola Data Barang Keluar
Administrasi Gudang Sistem
input username dan password validasi
manampilkan halaman utama administrasi gudang memilih menu barang keluar
menampilkan halaman barang keluar
mengelola data barang keluar
menyimpan data Ya Tidak
Gambar 3.32 Activity Diagram Kelola Data Barang Keluar
3.2.5.7 Activity Diagram Kelola Data User
Manajemen Sistem
input username dan password validasi
menampilkan halaman utama manajemen memilih menu user
menampilkan halaman user
mengelola data user
menyimpan data Ya Tidak
Gambar 3.33 Activity Diagram Kelola Data User
3.2.5.8 Activity Diagram Kelola Data Stok
Manajemen Sistem
input username dan password validasi
menampilkan halaman utama manajemen memilih menu stok
menampilkan halaman stok
mengelola data stok
menyimpan data Ya Tidak
Gambar 3.34 Activity Diagram Kelola Data Stok
3.2.5.9 Activity Diagram Kelola Data Laporan
Manajemen Sistem
input username dan password validasi
manampilkan halaman utama manajemen memilih menu laporan
menampilkan halaman laporan
mengelola data laporan
menyimpan data Ya Tidak
Gambar 3.35 Activity Diagram Kelola Data Laporan
3.2.5.10 Activity Diagram Kelola SMS Gateway
Manajemen Sistem
input username dan password validasi
menampilkan halaman utama manajemen memilih menu laporan
menampilkan halaman stok
mengisi data barang masuk atau keluar
mengirim sms pemberitahuan stok
sms sukses Ya Tidak
Gambar 3.36 Activity Diagram Kelola SMS Gateway
3.2.6 Statechart Diagram
State diagram digunakan untuk menggambarkan perubahan status dari sebuah sistem atau objek.
3.2.6.1 Statechart Diagram Kelola Data Barang
entry/username dan password do/validasi login
do/menampilkan halaman utama administrasi gudang
do/memilih menu barang
do/menampilkan halaman barang
do/kelola data barang
menyimpan data Tidak
Ya
3.2.6.2 Statechart Diagram Kelola Data Kategori
entry/username dan password do/validasi login
do/menampilkan halaman utama administrasi gudang
do/memilih menu kategori
do/menampilkan halaman kategori
do/kelola data kategori
menyimpan data Tidak
Ya
Gambar 3.38 Statechart Diagram Kelola Data Kategori
entry/username dan password do/validasi login
do/menampilkan halaman utama administrasi gudang
do/memilih menu rak
do/menampilkan halaman rak
do/kelola data rak
menyimpan data Tidak
Ya
Gambar 3.39 Statechart Diagram Kelola Data Rak
entry/username dan password do/validasi login
do/menampilkan halaman utama administrasi gudang
do/memilih menu supplier
do/menampilkan halaman supplier
do/kelola data supplier
menyimpan data Ya Tidak
Gambar 3.40 Statechart Diagram Kelola Data Supplier
entry/username dan password do/validasi login
do/menampilkan halaman utama administrasi gudang
do/memilih menu barang masuk
do/menampilkan halaman barang masuk
do/mengelola data barang masuk
menyimpan data Ya Tidak
Gambar 3.41 Statechart Diagram Kelola Data Barang Masuk
entry/userame dan password do/validasi login
do/menampilkan halaman uata administrasi gudang
do/memilih menu barang keluar
do/menampilkan halaman barang keluar
do/kelola data barang keluar
menyimpan data Ya Tidak
Gambar 3.42 Statechart Diagram Kelola Data Barang Keluar
do/menampilkan halaman login
entry/username dan password do/validasi login
do/menampilkan halaman utama manajemen
do/memilih menu user
do/menampilkan halaman user
do/kelola user
menyimpan data Tidak
Ya
Gambar 3.43 Statechart Diagram Kelola Data User
do/menampilkan halaman login
entry/username dan password do/validasi login
do/menampilkan halaman utama manajemen
do/memilih menu stok
do/menampilkan halaman stok
do/kelola stok
menyimpan data Tidak
Ya
Gambar 3.44 Statechart Diagram Kelola Data Stok
entry/username dan password do/validasi login
do/menampilkan halaman utama manajemen
do/memilih menu laporan
do/menampilkan halaman laporan
do/kelola data laporan
menyimpan data Ya Tidak
Gambar 3.45 Statechart Diagram Kelola Data Laporan
entry/username dan password do/validasi login
do/menampilkan halaman utama manajemen
do/memilih menu laporan
do/menampilkan halaman stok
entry/mengisi data barang masuk atau keluar
do/mengirim sms pemberitahuan stok
do/menerima sms
sms sukses Ya Tidak
Gambar 3.46 Statechart Diagram Kelola SMS Gateway
3.2.7 Component Diagram
3.2.7.1 Component Diagram Administrasi Gudang
Login
Halaman Utama Administrasi Gudang
Barang
Insert Barang Masuk
View Barang Masuk
Insert Barang Keluar
View Barang Keluar
Logout
Delete Barang Masuk
Print Barang Masuk
Delete Barang Keluar
Print Barang Keluar Rak
Insert Rak
View Rak
Update Rak
Delete Rak
Gambar 3.47 Component Diagram Administrasi Gudang
Login_
Halaman Utama Manajemen
User_
Gambar 3.48 Component Diagram Manajemen
3.2.8 Deployment Diagram
Deployment diagram menunjukan komponen dalam proses eksekusi aplikasi. Berikut adalah deployment dari manajemen system aplikasi batik di butik puspa :
SMS Gateway
Gambar 3.49 Deployment Diagram
3.2.9 Objek Diagram
Gambar 3.50 Objek Diagram
Gambar 3.51 Struktur Menu
Struktur menu untuk sistem informasi ini meliputi 2 aktor yaitu administrator gudang dan manajemen dimana mempunyai tugas masing – masing, diantaranya :
1. Administrator gudang mempunyai hak untuk mengelola data seperti mengisi, melihat, mengedit dan menghapus data
2. Butik dapat melihat dan mencetak laporan
3.2.11 Perancangan Antarmuka
Gambar 3.52 Perancangan Antarmuka Halaman Login
3.2.11.2 Perancangan Antarmuka Halaman Administrasi Gudang
Gambar 3.53 Perancangan Antarmuka Halaman Administrasi Gudang
