IMPLEMENTASI METODE
MULTISCALE RETINEX
UNTUK
IMAGE ENHANCEMENT
SKRIPSI
SYLVIA DINATA
091401047
PROGRAM STUDI S1 ILMU KOMPUTER
FAKULTAS ILMU KOMPUTER DAN TEKNOLOGI INFORMASI
UNIVERSITAS SUMATERA UTARA
IMPLEMENTASI METODE
MULTISCALE RETINEX
UNTUK
IMAGE ENHANCEMENT
SKRIPSI
Diajukan untuk melengkapi tugas dan memenuhi syarat mencapai gelar Sarjana Komputer
SYLVIA DINATA 091401047
PROGRAM STUDI S1 ILMU KOMPUTER
FAKULTAS ILMU KOMPUTER DAN TEKNOLOGI INFORMASI UNIVERSITAS SUMATERA UTARA
PERSETUJUAN
Judul : IMPLEMENTASI METODE MULTISCALE
RETINEX UNTUK IMAGE ENHANCEMENT
Kategori : SKRIPSI
Nama : SYLVIA DINATA
Nomor Induk Mahasiswa : 091401047
Program Studi : SARJANA (S1) ILMU KOMPUTER
Departemen : ILMU KOMPUTER
Fakultas : ILMU KOMPUTER DAN TEKNOLOGI
INFORMASI UNIVERSITAS SUMATERA UTARA (Fasilkom-T I USU)
Diluluskan di Medan, Komisi Pembimbing :
Pembimbing 2 Pembimbing 1
Amer Sharif, S.Si, M.Kom Ade Candra, ST, M.Kom
NIP.- NIP. 197909042009121002
Diketahui/Disetujui oleh
Program Studi S1 Ilmu Komputer Ketua,
PERNYATAAN
IMPLEMENTASI METODE MULTISCALE RETINEX UNTUK IMAGE ENHANCEMENT
SKRIPSI
Saya mengakui bahwa skripsi ini adalah hasil kerja saya sendiri, kecuali beberapa kutipan dan ringkasan yang masing-masing disebutkan sumbernya.
Medan, 2014
PENGHARGAAN
Segala puji dan syukur Penulis ucapkan kepada Tuhan Yesus Kristus yang senantiasa melimpahkan rahmat dan karunia-Nya sehingga skripsi ini dapat diselesaikan, sebagai syarat untuk memperoleh gelar Sarjana Komputer pada Program Studi S1 Ilmu Komputer Universitas Sumatera Utara.
Ucapan terima kasih Penulis sampaikan kepada semua pihak yang telah membantu Penulis dalam menyelesaikan skripsi ini baik secara langsung maupun tidak langsung, teristimewa untuk kedua orangtua terkasih, Ayahanda Eben Ezer Tarigan dan Ibunda Ernawaty Karosekali.
Penulis ingin menyampaikan rasa hormat dan terima kasih yang sebesar– besarnya kepada :
1. Bapak Prof. Dr. Dr. Syahril Pasaribu, DTM&H, Msc(CTM), Sp.A(K) selaku Rektor Universitas Sumatera Utara.
2. Bapak Prof. Muhammad Zarlis selaku Dekan Fakultas Ilmu Komputer dan Teknologi Informasi Universitas Sumatera Utara.
3. Bapak Dr. Poltak Sihombing, M.Kom selaku Ketua Program Studi S1 Ilmu Komputer Universitas Sumatera Utara dan Pembanding I yang telah memberikan kritik dan saran dalam penyempurnaan skripsi ini.
4. Ibu Maya Silvi Lydia, B.Sc., M.Sc selaku Sekretaris Program Studi S1 Ilmu Komputer Universitas Sumatera Utara.
5. Bapak Ade Candra, S. T., M. Kom selaku Dosen Pembimbing I yang telah memberikan bimbingan, saran dan masukan kepada penulis dalam pengerjaan skripsi ini.
6. Bapak Amer Sharif, S. Si, M. Kom selaku Dosen Pembimbing II yang telah memberikan bimbingan, saran dan masukan kepada penulis dalam pengerjaan skripsi ini.
7. Ibu Dian Rachmawati, S.Si, M.Kom selaku Dosen Pembanding II yang telah memberikan bimbingan, saran dan masukan kepada penulis dalam pengerjaan skripsi ini.
8. Abang dan adik Penulis yang tersayang Rhendranoto Tarigan dan Debora Adhyaksa Tarigan.
10.Teman-teman seperjuangan mahasiswa S1-Ilmu Komputer stambuk 2009 terkhusus Samuel Tarigan, Ardi Hasiholan, Tian Novita Situngkir, Laila Manja, Oshin Santa Monica, Winda Dian Luca, Insidiny Fawwaz, dan Tika Romauli Siregar yang telah memberikan semangat dan menjadi teman diskusi penulis dalam menyelesaikan skripsi ini.
11.Roy Kristianto Tambunan yang telah memberikan doa, semangat, dukungan saran, dan perhatiannya kepada penulis.
12.Semua pihak yang terlibat langsung ataupun tidak langsung yang tidak dapat penulis ucapkan satu per satu yang telah membantu penyelesaian skripsi ini.
Penulis menyadari bahwa skripsi ini masih terdapat kekurangan. Oleh karena itu, kepada pembaca agar kiranya memberikan kritik dan saran yang bersifat membangun demi kesempurnaan skripsi ini. Sehingga dapat bermanfaat bagi kita semuanya.
Medan, Januari 2014 Penulis,
( Sylvia Dinata)
ABSTRAK
Penggunaan kamera digital sebagai alat untuk mengambil citra saat ini sudah banyak digunakan karena kepraktisannya, terkadang hasil citra memiliki tampilan visual yang kurang baik. Salah satu faktor yang menghasilkan kualitas citra kurang baik karena adanya citra cacat. Situasi dan kondisi saat pengambilan citra juga berpengaruh terhadap kualitas citra yang membuat citra menjadi terlalu gelap atau terlalu terang. Perbaikan kualitas citra dapat dilakukan dengan berbagai metode, salah satunya adalah metode Multiscale Retinex. Multiscale Retinex adalah pengolahan citra yang bertujuan untuk melakukan normalisasi iluminasi citra. Jenis gambar yang digunakan berformat *.bmp dan *.jpg. Proses diawali dengan citra yang dimasukkan ke dalam program lalu diproses dengan metode Multiscale Retinex. Setelah proses pertama, proses selanjutnya dilakukan adalah peregangan kontras. Parameter citra yang digunakan adalah histogram. Penelitian yang dilakukan menghasilkan aplikasi pengolahan citra untuk meningkatkan kecerahan citra. Hasil penelitian menunjukkan secara visual file *.bmp menghasilkan kualitas citra yang lebih baik dibanding file *.jpg tetapi pada ukurang file *.bmp tidak mengalami perubahan.
IMPLEMENTATION MULTISCALE RETINEX METHOD FOR IMAGE ENHANCEMENT
ABSTRACT
The use of digital camera as a tool to take images are now widely used because of practicality, but sometimes the images have poor visual appearance. One of the factors which caused poor image quality is due to image defects. Circumstances when taking the picture also affects image quality in that the image may become too dark or too bright. Image quality improvement can be done by various methods, one of which is the Multiscale Retinex method. Multiscale Retinex is image processing which aims to normalize illumination of image. Types of image format used are *.bmp and *.jpg. The process begins with the image included in the program and processed with Multiscale Retinex method. After the first process, the next step is contrast stretching. The image parameters used are histogram. Research conducted resulted in the application of image processing to increase the brightness of the image. The results showed a visual file *.bmp produces better image quality than the *.jpg. but the file size *.bmp unchanged
DAFTAR ISI
2.6 Perbaikan Kualitas Citra (Image Enhancement) 15
Bab 3 Analisis dan Perancangan Sistem 22
3.1Analisis Sistem 22
3.1.1 Analisis Masalah 22
3.1.2 Analisis Persyaratan 23
3.1.2.1 Persyaratan Fungsional 23
3.1.2.2 Persyaratan Non-Fungsional 24
3.1.3 Pemodelan Sistem 24
3.1.3.1 Usecase Diagram 24
3.1.3.1.1 Usecase Metode Multiscale Retinex 25 3.1.3.1.2 Usecase Proses Contrast Stretching 26
3.1.3.1.3 Usecase Proses Analisis 26
3.1.3.2 Activity Diagram 26
3.1.3.2.1 Acitivity Diagram untuk Multiscale Retinex 27 3.1.3.2.2 Acitivity Diagram untuk Proses Contrast Stretching 27 3.1.3.3 Sequence Diagram Proses Multiscale Retinex 28
3.1.4 Flowchart Sistem 29
3.1.4.1 Flowchart Gambaran Umum 29
3.1.4.2 Flowchart Metode Multiscale Retinex 31
3.1.5 Rancangan Antar Muka 32
3.1.5.1 Rancangan Interface Form Cover 32
3.1.5.2 Rancangan Interface Form Utama 33
3.1.5.3 Rancangan Interface Form Analisis 34
3.1.5.4 Rancangan Interface Form Help 35
Bab 4 Implementasi dan Pengujian 38
4.1 Implementasi Sistem 38
4.1.1 Implementasi Metode Singlescale Retinex 38 4.1.2 Implementasi Metode Multiscale Retinex 46
4.2 Pengujian Sistem 48
4.2.1 Tampilan Halaman Cover 48
4.2.2 Tampilan Halaman Menu Utama 49
4.2.3 Tampilan Halaman Menu Petunjuk Penggunaan 50
4.2.4 Tampilan Halaman Menu Tentang 51
4.2.5 Pengujian Sistem Multiscale Retinex (MSR) 52 4.2.6 Hasil Pengujian Proses Multiscale Retinex 55
Bab 5 Kesimpulan dan Saran 65
5.1 Kesimpulan 65
5.2 Saran 66
DAFTAR TABEL
Halaman
Tabel 2.1 Kode Warna RGB 14

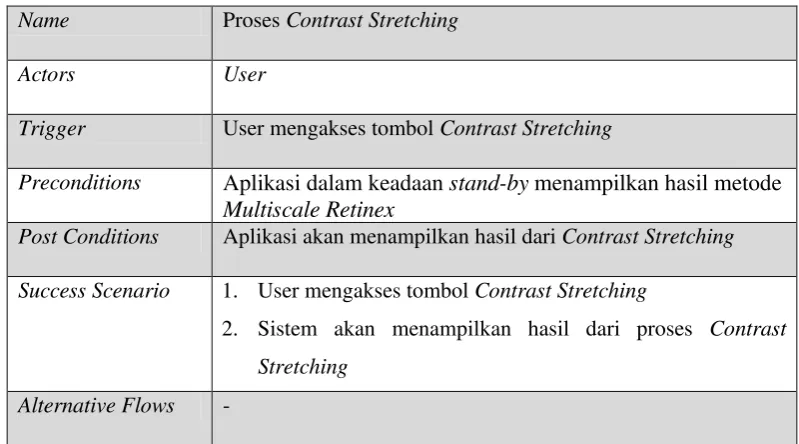

Tabel 3.1 Spesifikasi Use Case metode Multiscale Retinex 25 Tabel 3.2 Spesifikasi Use Case Proses Contrast Stretching 26
Tabel 3.3 Spesifikasi Use Case Analisis 26
DAFTAR GAMBAR
Gambar 4.13 Coding yang digunakan dalam Metode Multiscale Retinex 48
Gambar 4.14 Tampilan Halaman Cover 49
Gambar 4.15 Tampilan Halaman Menu Utama 50
Gambar 4.16 Tampilan Halaman Menu Petunjuk Penggunaan 51
Gambar 4.17 Tampilan Halaman Menu Tentang 51
Gambar 4.18 Tampilan Pop-up Windows Pilih File Citra 52 Gambar 4.19 Tampilan File Citra yang akan diproses 53
Gambar 4.20 Tampilan Pengujian MSR Process 53
Gambar 4.21 Tampilan Pengujian Contrast Stretching 54
Gambar 4.22 Tampilan Pengujian Analisis 55
Gambar 4.23 Tampilan Histogram File .jpg 59
DAFTAR LAMPIRAN
Halaman
A. Lampiran Listing Program A-1
ABSTRAK
Penggunaan kamera digital sebagai alat untuk mengambil citra saat ini sudah banyak digunakan karena kepraktisannya, terkadang hasil citra memiliki tampilan visual yang kurang baik. Salah satu faktor yang menghasilkan kualitas citra kurang baik karena adanya citra cacat. Situasi dan kondisi saat pengambilan citra juga berpengaruh terhadap kualitas citra yang membuat citra menjadi terlalu gelap atau terlalu terang. Perbaikan kualitas citra dapat dilakukan dengan berbagai metode, salah satunya adalah metode Multiscale Retinex. Multiscale Retinex adalah pengolahan citra yang bertujuan untuk melakukan normalisasi iluminasi citra. Jenis gambar yang digunakan berformat *.bmp dan *.jpg. Proses diawali dengan citra yang dimasukkan ke dalam program lalu diproses dengan metode Multiscale Retinex. Setelah proses pertama, proses selanjutnya dilakukan adalah peregangan kontras. Parameter citra yang digunakan adalah histogram. Penelitian yang dilakukan menghasilkan aplikasi pengolahan citra untuk meningkatkan kecerahan citra. Hasil penelitian menunjukkan secara visual file *.bmp menghasilkan kualitas citra yang lebih baik dibanding file *.jpg tetapi pada ukurang file *.bmp tidak mengalami perubahan.
IMPLEMENTATION MULTISCALE RETINEX METHOD FOR IMAGE ENHANCEMENT
ABSTRACT
The use of digital camera as a tool to take images are now widely used because of practicality, but sometimes the images have poor visual appearance. One of the factors which caused poor image quality is due to image defects. Circumstances when taking the picture also affects image quality in that the image may become too dark or too bright. Image quality improvement can be done by various methods, one of which is the Multiscale Retinex method. Multiscale Retinex is image processing which aims to normalize illumination of image. Types of image format used are *.bmp and *.jpg. The process begins with the image included in the program and processed with Multiscale Retinex method. After the first process, the next step is contrast stretching. The image parameters used are histogram. Research conducted resulted in the application of image processing to increase the brightness of the image. The results showed a visual file *.bmp produces better image quality than the *.jpg. but the file size *.bmp unchanged
BAB 1
PENDAHULUAN
1.1 Latar Belakang Masalah
Penggunaan kamera digital sebagai alat untuk mengambil citra saat ini sudah banyak digunakan karena kepraktisannya, terkadang hasil citra memiliki tampilan visual yang kurang baik. Salah satu faktor yang menghasilkan kualitas citra kurang baik karena adanya citra cacat (noise). Kualitas pencahayaan menjadi terlalu gelap atau terlalu terang.
Kualitas citra (Image Enhancement) merupakan salah satu proses awal dalam pengolahan citra (Image Processing). Dengan pengolahan citra, citra dapat diubah menjadi citra yang sesuai keinginan. Adapun proses-proses yang termasuk dalam perbaikan kualitas citra adalah perubahan kecerahan gambar (image brightness), peregangan kontras (contrast stretching), perubahan histogram (histogram equalization), pelembutan citra (image smoothing), penajaman tepi (sharpening edge), pewarnaan semu (pseudocolouring), perubahan geometrik[6]
Situasi dan kondisi saat pengambilan citra juga berpengaruh terhadap hasil citra yang diperoleh. Perlu suatu metode untuk memperbaiki kualitas citra terutama pada peningkatan kecerahan citra.
Salah satunya adalah metode Multiscale Retinex. Kelebihan dari metode Multiscale Retinex dapat memperbaiki kualitas citra dengan meningkatkan warna asli citra dan kecerahan citra terutama saat pengambilan citra dalam kondisi gelap.
(LIP) untuk Image Enhancement oleh Murinto, dkk pada program studi Teknik Informatika Fakultas Teknologi Industri Universitas Ahmad Dahlan Yogyakarta, disimpulkan bahwa kedua metode tersebut memiliki algoritma yang berbeda. Dari hasil penelitian menunjukkan bahwa ukuran citra mempengaruhi proses dalam metode ini dan hasil output metode Logarithmic Image Processing lebih baik dibandingkan dengan metode Ekualisasi Histogram karena hasil citranya tidak merubah citra asli. Penelitian lainnya yaitu Implementasi Metode Retinex Untuk Pencerahan Citra oleh Eko Aribowo, dkk program studi Teknik Informatika Fakultas Teknologi Industri Universitas Ahmad Dahlan Yogyakarta. Hasil uji coba menunjukkan bahwa aplikasi ini dapat meningkatkan kecerahan dan kualitas citra menjadi lebih baik.
Untuk itu maka dalam tugas akhir ini peneliti tertarik mengangkat suatu metode lain untuk mengatasi masalah-masalah kecerahan pada citra yaitu
“Metode MultiScale Retinex untuk Image Enhancement”.
1.2 Rumusan Masalah
Adapun masalah yang akan dibahas dalam penelitian ini adalah :
1. Bagaimana meningkatkan kualitas citra dengan menggunakan Multiscale Retinex?
2. Bagaimana merancang aplikasi yang mengimplementasikan metode Multiscale Retinex dalam upaya memperbaiki kualitas citra ?
3. Bagaimana kualitas citra setelah melalui proses metode Multiscale Retinex?
1.3 Batasan Masalah
Adapun batasan masalah dalam penelitian ini adalah :
1. Membangun aplikasi Image Enhancement menggunakan metode Retinex khususnya menggunakan metode Multiscale Retinex (MSR)
3. Jumlah skala yang digunakan Multiscale Retinex pada aplikasi berjumlah tiga
4. Parameter yang digunakan adalah Histogram dan peregangan kontras (Contrast Stretching) digunakan untuk mencerahkan warna RGB
5. Aplikasi ini dibangun menggunakan pemrograman Microsoft Visual C#. Net 2010
6. Ukuran file maksimal 512x512 piksel
1.4 Tujuan Penelitian
Tujuan dari penelitian ini adalah mengembangkan aplikasi berbasis Metode Multiscale Retinex untuk Image Enhancement.
1.5 Manfaat Penelitian
Penelitian ini bermanfaat untuk dapat membedakan kualitas citra sebelum dan sesudah citra tersebut diimplementasikan dengan metode multiscale retinex.
1.6 Metodologi Penelitian
Metodologi penelitian yang digunakan dalam penulisan tugas akhir ini adalah sebagai berikut:
a. Studi Literatur
b. Analisis dan perancangan
Berisi tentang analisis mengenai proses kerja dari metode Multiscale Retinex yang terdiri dari Use Case Diagram, Squential Diagram, Activity Diagram, dan perancangan tampilan form dari aplikasi.
c. Implementasi
Metode ini dilaksanakan dengan mengimplementasikan rancangan sistem yang telah dibuat pada impelementasi sistem menggunakan bahasa pemrograman Microsoft Visual C#. Net 2010.
d. Pengujian
Metode ini dilaksanakan dengan melakukan pengujian terhadap sistem dengan melakukan proses pengolahan citra dan kemudian citra diimplementasikan ke metode Multiscale Retinex.
e. Dokumentasi
Metode ini dilaksanakan dengan membuat dokumentasi dalam bentuk laporan tugas akhir.
1.7 Sistematika Penulisan
BAB 1: PENDAHULUAN
Bab ini membahas konsep dasar penyusunan Skripsi, yaitu mengenai latar belakang pemilihan judul “Implementasi metode multiscale retinex untuk image enhancement”, rumusan masalah, batasan masalah, tujuan penulisan, manfaat penulisan, metodologi penelitian dan sistematika penulisan.
BAB 2: TINJAUAN PUSTAKA
BAB 3: ANALISIS DAN PERANCANGAN
Bab ini membahas analisis terhadap implementasi metode Multiscale Retinex untuk Image Enhancement. Analisis masalah yang dimulai dengan tahap mengindentifikasikan masalah, memahami kerja sistem yang akan dibuat, dan membuat laporan tentang hasil analisis, dan perancangan yang dimaksud adalah dengan membuat rancangan dan interface sistem dengan protokol Multiscale Retinex.
BAB 4: IMPLEMENTASI DAN PENGUJIAN
Bab ini membahas implementasi dan pengujian aplikasi yang telah selesai dibangun dengan metode Multiscale Retinex dan melakukan peregangan kontras (Contrast Stretching) serta histogram antara citra awal, Multiscale Retinex, dan Contrast Stretching.
BAB 5: KESIMPULAN DAN SARAN
Bab ini membahas kesimpulan isi dari keseluruhan uraian bab-bab sebelumnya dan saran-saran dari hasil yang diperoleh yang diharapkan dapat bermanfaat untuk pengembangan selanjutnya.
BAB 2
LANDASAN TEORI
2.1 Citra
2.1.1 Pengertian Citra
Citra adalah suatu representasi (gambaran), kemiripan, atau imitasi dari suatu objek[11]. Suatu citra diperoleh dari penangkapan kekuatan sinar yang dipantulkan oleh objek. Citra merupakan output alat perekaman, seperti kamera yang bersifat analog maupun digital. Citra analog berupa sinyal-sinyal video seperti gambar pada televisi, sedangkan citra digital dapat langsung disimpan pada suatu media penyimpanan.
2.1.2 Pengertian Citra Digital
Citra digital merupakan sebuah larik (array) yang berisi nilai-nilai real maupun komplek yang direpresentasikan dengan deretan bit tertentu[8]. Citra yang disimpan dalam memori komputer hanyalah angka-angka yang menunjukkan besar intensitas pada masing-masing piksel tersebut.
2.2 Pengolahan Citra
Di dalam bidang komputer, ada 3 bidang studi yang berkaitan dengan citra, namun tujuan ketiganya berbeda, yaitu :
1. Grafika Komputer (Computer Graphics) 2. Pengolahan Citra (Image Processing)
3. Pengenalan Pola (Pattern Recognition/Image Interpretation)
Tetapi kebanyakan citra tidak sesuai yang diharapkan, salah satu faktor adanya cacat (noise) saat pengambilan gambar. Maka, proses pengolahan citra sangat diperlukan dalam kehidupan sehari-hari.
Tujuan dari pengolahan citra digital sebagai berikut :
1. Memperbaiki kualitas gambar dilihat dari aspek radiometrik (peningkatan kontras, transformasi warna, restorasi citra) dan dari aspek geometrik (rotasi, translasi, skala, transformasi geometrik).
2. Melakukan proses penarikan informasi atau deskripsi objek atau pengenalan objek yang terkandung pada citra.
3. Melakukan kompresi atau reduksi data untuk tujuan penyimpanan data, transmisi data, dan waktu proses data.
Proses citra, khususnya dengan menggunakan komputer akan menghasilkan hasil yang lebih baik dari sebelumnya. Berikut adalah alur dari pengolahan citra.
Citra Asli Proses → Pengolahan Citra → Citra Hasil
Pada umumnya, operasi-operasi pengolahan citra diterapkan pada citra apabila: 1. Perbaikan atau modifikasi citra untuk meningkatkan kualitas visual atau
menonjolkan beberapa aspek informasi yang terkandung dalam citra. 2. Elemen di dalam citra perlu dikelompokkan, dicocokkan, atau diukur. 3. Sebagian citra perlu di gabung dengan bagian citra yang lain.
Pengolahan citra juga mempunyai manfaat-manfaat pada bidang tertentu, antara lain:
1. Bidang perdagangan a. Pembacaan barcode
b. Pengenalan huruf atau angka pada suatu formulir secara otomatis 2. Bidang militer
a. Mengenali sasaran peluru kendali melalui sensor visual. b. Mengidentifikasi jenis pesawat musuh
3. Bidang kedokteran a. Mammografi
b. Rekontruksi foto janin hasil USG 4. Bidang biologi
5. Komunikasi data
a. Kompresi citra yang akan ditansmisikan 6. Hiburan
Dalam pengolahan citra terdapat langkah-langkah penting. Gambar 2.1 merupakan tahapan dalam pengolahan citra[11].
Akuisisi citra adalah tahap awal untuk mendapatkan citra digital. Tujuan akuisisi citra untuk menentukan data yang diperlukan dan memilih metode perekaman citra digital. Tahap ini dimulai dari objek yang akan diambil gambarnya, persiapan alat-alat, dan pada pencitraannya. Dimana pencitraan adalah kegiatan transformasi dari citra tampak (foto, gambar, lukisan, dll) menjadi citra digital.
2. Preprocessing
Preprocessing memerlukan tahapan untuk menjamin kelancaran pada proses berikutnya, antara lain:
c. Perbaikan citra (image restoration) d. Transformasi (image transformation)
e. Menentukan bagian citra yang akan diobservasi 3. Segmentasi
Segmentasi bertujuan untuk mempartisi citra menjadi bagian-bagian pokok yang mengandung informasi penting, misalnya pada pemisahan objek dan latar belakang.
4. Representasi dan deskripsi
Representasi adalah suatu proses untuk merepresentasikan suatu wilayah sebagai suatu daftar titik-titik koordinat dalam kurva yang tertutup, dengan deskripsi luasan dan perimeternya. Proses selanjutnya dilakukan deskripsi citra dengan cara seleksi ciri dan ekstrasi ciri (Feature Extraction and Selection). Dimana seleksi ciri bertujuan untuk memilih informasi kuantitatif dari ciri yang ada, dan dapat membedakan kelas-kelas objek dengan baik, sedangkan ektrasi ciri mempunyai tujuan untuk mengukur besaran kuantitatif ciri setiap piksel, misalnya rata-rata, standar deviasi, dan lain-lain.
5. Pengenalan dan interpretasi
Tahap pengenalan bertujuan untuk memberi label pada sebuah objek yang informasinya disediakan oleh descriptor, berbeda dengan tahap interpretasi yang bertujuan untuk memberi arti atan makna kepada kelompok objek-objek yang dikenali.
6. Basis pengetahuan
Basis pengetahuan bertujuan untuk memandu operasi dari masing-masing modul proses dan mengkontrol interaksi antara modul-modul tersebut, dan dapat sebagai referensi pada proses pengenalan pola (template matching).
2.3 Jenis Citra
Nilai suatu piksel memiliki nilai dalam rentang tertentu, dari nilai minimum sampai nilai maksimum, jangkauan yang digunakan berbeda-beda tergantung dari jenis warnanya. Secara umum jangkauannya adalah 0-255. Berikut adalah jenis-jenis citra berdasarkan nilai pikselnya.
Citra biner adalah citra digital yang hanya memiliki dua kemungkinan nilai piksel yaitu hitam dan putih[8]. Citra biner hanya membutuhkan satu bit untuk mewakili nilai setiap piksel dari citra biner.
Gambar 2.2 Citra Biner 2.3.2 Citra Grayscale
Citra grayscale adalah citra digital yang hanya memiliki satu nilai kanal pada setiap pikselnya, dengan kata lain nilai bagian red = green = blue[8]. Citra grayscale memiliki kedalaman warna 8 bit (256 kombinasi warna keabuan).
Gambar 2.3 Citra Grayscale
2.3.3 Citra Warna (8 bit)
Setiap piksel dari citra warna (8 bit) dengan jumlah warna maksimum yang dapat digunakan adalah 256 warna. Setiap titik (piksel) pada citra warna mewakili warna yang merupakan kombinasi dari tiga warna dasar yaitu merah, hijau, dan biru yang biasa disebut citra RGB (Red, Green, Blue). Ada dua jenis citra warna 8 bit. Pertama, citra warna 8 bit dengan menggunakan palet warna 256 dengan setiap paletnya memiliki pemetaan nilai (colormap) RGB tertentu. Model ini lebih sering digunakan. Kedua, setiap piksel memilki format 8 bit sebagai berikut[8].
Bit-7 Bit-6 Bit-5 Bit-4 Bit-3 Bit-2 Bit-1 Bit-0
Bentuk kedua dinamakan 8 bit truecolor. Dapat dilihat pada gambar 2.4.
Gambar 2.4 Bit Truecolor
2.3.4 Citra Warna (16 bit)
Citra warna 16 bit biasanya disebut sebagai citra highcolor. Setiap pikselnya diwakili dengan 2 byte memory (16 bit). Warna 16 bit memiliki 65.536 warna. Dalam formasi bitnya, nilai merah dan biru mengambil tempat di 5 bit di kanan dan kiri. Komponen hijau memiliki 5 bit ditambah 1 bit ekstra. Pemilihan komponen hijau dengan deret 6 bit dikarenakan penglihatan manusia lebih sensitive terhadap warna hijau[8].
Bit
Gambar 2.5 menampilkan deret warna yang dihasilkan dari warna 16 bit.
2.3.5 Citra Warna (24 bit)
Setiap piksel dari citra warna 24 bit diwakili dengan 24 bit sehingga total 16.777.216 variasi warna. Variasi ini tentunya sudah sangat memvisualisasikan seluruh warna yang dapat dilihat oleh penglihatan manusia. Setiap poin informasi piksel (RGB) disimpan ke dalam 1 byte data. 8 bit pertama menyimpan nilai biru, kemudian diikuti dengan nilai hijau pada 8 bit kedua dan pada 8 bit terakhir merupakan warna merah.
Gambar 2.6 Citra Warna
2.4 Citra Warna
Warna adalah persepsi yang dirasakan oleh sistem visual manusia terhadap panjang gelombang cahaya yang dipantulkan oleh objek[2]. Setiap warna mempunyai panjang gelombang yang berbeda. Warna merah mempunyai panjang gelombang paling tinggi, sedangkan warna ungu mempunyai panjang gelombang paling rendah.
Citra warna adalah citra dengan sistem grafik yang memiliki satu set nilai tersusun yang menyatakan berbagai tingkat warna[10]. Setiap piksel pada citra warna mewakili warna yang merupakan kombinasi dari tiga warna dasar (RGB = Red Green Blue).
Manusia punya 5-7 juta sel yang dibagi menjadi tiga kategori sensor (merah, hijau, dan biru). 65% sel kerucut sensitif pada warna merah, 33% pada warna hijau, dan 2% pada warna biru. Pada karakteristik mata manusia warna terlihat seperti kombinasi warna variabel yang disebut primer, yaitu merah (red), hijau (green), dan biru (blue).
1. Magenta = merah + biru 2. Cyan = hijau + biru 3. Kuning = merah + hijau
Warna-warna yang diterima oleh mata merupakan hasil kombinasi cahaya dengan panjang gelombang berbeda. Kombinasi warna yang memberikan rentang warna yang paling lebar adalah red(R), green(G) dan blue(B) dan warna bukan merupakan besaran fisik tetapi warna merupakan suatu sensasi yang dihubungkan dengan sistem saraf kita, seperti halnya rasa maupun bau. Sensasi warna diperoleh dengan adanya interaksi antara warna dengan sistem saraf sensitive warna kita.
Sistem RGB digabungkan untuk memperoleh warna tertentu. Misalnya warna putih diperoleh dari hasil gabungan warna merah = 255, hijau = 255, dan biru = 255. Dalam sistem RGB, warna putih cerah dinyatakan dengan RGB (255, 255, 255). Nilai dari setiap primer adalah 0 sampai 255. Sehingga kemungkinan warna yang didapat adalah 256 x 256 x 256yakni kurang lebih 16.7 juta warna.
Pada tabel 2.1 akan diperlihatkan beberapa hasil penggabungan kode warna RGB.
Tabel 2.1 Kode Warna RGB
Colour Red Green Blue
Black 0 0 0
Blue 0 0 255
Green 0 255 0
Cyan (Blue+Green) 0 255 255
Red 255 0 0
Magenta (Red+Blue) 255 0 255
Yellow (Red+Green) 255 255 0
White (Red+Green+Blue) 255 255 255
2.5 Format File Gambar
File gambar berfungsi untuk menyimpan sebuah gambar yang dapat ditampilkan di layar ke dalam suatu media penyimpanan data. Untuk penyimpanan tersebut digunakan format gambar. Setiap format gambar memiliki karakteristik masing-masing. Beberapa format umum saat ini, yaitu bitmap (.bmp), tagged image format (.tif, tiff), portable network graphics (.png), graphics interchange format (.gif), jpeg (.jpg), mpeg (.mpg), dll.
2.5.1 Format File Bitmap (BMP)
Format file bitmap adalah sebuah format file citra standard untuk komputer-komputer yang menjalankan sistem operasi[10]. Dasarnya format BMP tidak dikompresi sehingga ukuran filenya relatif lebih besar dari file JPG.
Kelebihan dari format file ini, yaitu mampu menyimpan gambar dalam model warna RGB, Grayscale, Indexed Color, dan Bitmap. Serta citra dalam format bitmap menghasilkan gambar yang lebih bagus daripada citra dalam format yang lainnya, karena citra dalam format bitmap umumnya tidak dimampatkan sehingga tidak ada informasi yang hilang. Format ini dapat menyimpan informasi dengan kualitas tingkat 1 bit sampai 24 bit. Terjemahan bebas bitmap adalah pemetaan bit. Artinya, nilai intensitas piksel di dalam citra dipetakan ke sejumlah bit tertentu. Peta bit yang umum adalah 8, artinya setiap piksel panjangnya 8 bit. Delapan bit ini merepresentasikan nilai intensitas piksel. Dengan demikian ada sebanyak 28= 256 derajat keabuan, mulai dari 0 sampai 255.
2.5.2 Format File JPEG (Joint Photographic Experts Group)
Format file JPEG dapat mengkompres objek dengan tingkat kualitas sesuai dengan pilihan yang disediakan dan dapat dimanfaatkan untuk menyimpan gambar yang akan digunakan untuk keperluan halaman web, multimedia, dan publikasi elektronik lainnya. Format file JPEG ini juga mampu menyimpan gambar dengan model warna RGB, CMYK, dan Grayscale serta mampu menyimpan alpha channel, namun karena orientasinya ke publikasi elektronik maka format ini berukuran relatif lebih kecil dibandingkan dengan format file lainnya.
Perbaikan kualitas citra (image enhancement) merupakan sebuah proses awal dalam pengolahan citra (image preprocessing)[2]. Salah satu penyebab terjadinya perbaikan kualitas citra karena citra seringkali mengalami penurunan mutu (degradasi) disebabkan karena citra cacat (noise). Noise atau derau adalah titik pada citra yang sebenarnya bukan merupakan bagian pada citra tersebut, melainkan tercampur karena suatu sebab[6].
Operasi-operasi yang termasuk pada perbaikan kualitas citra antara lain kecerahan gambar (image brightness), peregangan kontras (contrast stretching), perataan histogram (histogram equalization), pelembutan citra (image smoothing), penajaman (sharpening) tepi (edge), pewarnaan semu (pseudocolouring), pengubahan geometrik, dll. Peningkatan kualitas citra dibagi dalam dua kategori, antara lain metode domain spasial (ruang atau waktu) dan metode frekuensi. Teknik metode domain spasial yaitu berdasarkan manipulasi langsung dari piksel di dalam citra, sedangkan pada teknik metode frekuensi yaitu berdasarkan perubahan transformasi fourier pada citra[11].
2.7 Metode Retinex
Metode Retinex ini dikemukakan oleh Edwin Land pada tahun 1971. Melalui eksperimen yang dilakukan olehnya, terlihat bahwa sistem penglihatan manusia mampu secara praktis mengenal dan mencocokkan warna-warna di bawah sebuah range illumination berbeda yang luas, hal ini dikenal dengan Color Constancy Phenomenon. Color Constancy atau ketetapan warna adalah salah satu keistimewaan dari sistem penglihatan manusia, yang mengusahakan agar warna yang diterima dari suatu benda terlihat sama meskipun berada pada kondisi pencahayaan yang berbeda beda[5].
Teori Retinex berhubungan dengan kompensasi untuk efek illumination (pencahayaan) pada citra. Tujuan utama dalam metode Retinex adalah untuk memisahkan image S ke dalam dua buah image yang berbeda, yaitu reflectance image R dan illumination image L, di mana pada setiap titik (x,y) dalam image domain[12].
Gambar 2.7Gambaran Umum Retinex
Proses pada gambar 2.4 terjadinya pembuangan efek cahaya dari pencahayaan yang didapat dari depan atau belakang citra atau gambar dan memperbaiki warna warna dalam citra dengan membuang illuminasi yang membuat warna berubah.
2.7.1 SSR (Single-Scale Retinex)
Single-Scale Retinex (SSR) merupakan Retinex versi dinamis yang dikemukan oleh Land untuk meniru sistem kerja neuron pada sistem persepsi warna manusia. Berikut ini adalah formulasi Single-Scale Retinex[4].
Ri(x,y) =log Ii (x,y) – log[F(x,y)*Ii(x,y)] ... (2.2)
Dimana Ri(x,y) merupakan output Retinex Ii (x,y) adalah distribusi citra pada
piksel ke (x,y). Simbol “*” menyatakan operator konvolusi. Simbol i menyatakan channel warna, misalnya Red(R), Green(G), dan Blue(B). F(x,y) merupakan fungsi Gaussian yang didefinisikan sebagai berikut[14]:
�(�,�) = 1
2��2 �− �2+�2
2�2 ... (2.3)
Dimana , G(x,y) merupakan Gaussian kernel pada piksel (x,y). Simbol � atau pi merupakan konstanta yaitu 22/7. Simbol � merupakan nilai sigma. Simbol (x,y) adalah kordinat piksel. Sedangkan simbol e merupakan ketetapan yaitu 2.7182818246
Konvolusi merupakan perkalian total dari dua buah fungsi matriks f dan kernel g. Untuk mengaplikasikan penapis/filter pada citra, digunakan metode konvolusi. Konvolusi bisa dinyatakan dalam matriks, dimana setiap elemen matriks penapis merupakan koefisien konvolusi. Operasi konvolusi merupakan penggeseran kernel piksel per piksel dan hasil disimpan dalam matriks baru.
Berikut merupakan ilustrasi konvolusi, yaitu:
A1 A2 A3 A4 A5 A6 A7 A8 A9
f(x,y)
Maka proses perhitungan konvolusi dapat dilakukan dengan : f(x,y)*g(x,y) ... (2.5)
f (x,y) = AA1 + BA + CA + DA + EA + FA + GA +HA + IA
2.7.2 MSR (Multi-Scale Retinex)
Multi-Scale Retinex (MSR) perkembangan dari Singlescale Retinex karena keterbatasan yang dimiliki oleh Single-Scale Retinex (SSR), yaitu sebagai berikut.
1. SSR dapat melakukan kompresi jarak dinamis pada citra dengan skala rendah, sehingga memungkinkan citra dengan jarak dinamis sangat lebar dikompresi dengan melakukan penguatan bagian gelap dan melemahkan bagian yang terang. Sedangkan skala besar, SSR dapat menghasilkan citra lebih alami. Tetapi SSR tidak dapat melakukan kedua hal tersebut sekaligus.
A B C
D E F
G H I
2. SSR cenderung menghasilkan area berwarna sama menjadi berwana abu-abu, terutama jika digunakan skala rendah.
Ide dari dasar Multi-Scale Retinex untuk masalah SSR terdapat pada skala yang berbeda yang digunakan dan diberi bobot yang berbeda untuk menggabungkan kelebihan dan menghilangkan kelemahan yang dimiliki dari skala rendah dan skala besar. Berikut adalah formulasi original Multiscale Retinex[4].
1
R merupakan output dari Multi-Scale Retinex (MSR) yang merupakan jumlah dari output SSR yang masing-masing diberi bobot. N adalah jumlah skala yang digunakan. wn adalah bobot yang diasosiasikan dengan skala ke- n. Rnimerupakan
output dari SSR yang diasosiasikan dengan skala ke- n. Simbol i menyatakan channel warna, misalnya Red(R), Green(G), dan Blue(B).
Berdasarkan formula MSR tersebut, konstruksi MSR ditentukan oleh parameter-parameter berikut ini.
1. Jumlah Skala (N)
Jumlah skala yang digunakan adalah 3 sebagai jumlah skala minimun yang menyediakan output yang baik berdasarkan persepsi visual dan waktu komputasi yang cepat.
2. Sigma yang digunakan (�n)
Sigma yang digunakan sebaiknya kombinasi dari tiga tingkatan yaitu rendah, sedang, dan tinggi tergantung dengan dimensi pada citra.
3. Bobot untuk setiap input SSR (wn)
Bobot yang digunakan dalam proses MSR harus sama dengan satu. Jika N=3, maka Wn = W1+W2+W3 dimana Wn = 1. Nilai W1, W2, dan W3 bisa disesuaikan dengan kebutuhan.
2.7.3 Peregangan Kontras (Contrast Stretching)
Kontras adalah tingkat penyebaran piksel-piksel ke dalam intensitas warna[11]. Citra dikelompokkan ke dalam tiga kategori kontras, antara lain :
Citra Kontras-Rendah memiliki ciri dengan sebagian besar komposisi citranya adalah terang atau sebagian besarnya adalah gelap. Citra kontras-rendah dapat diperbaiki kualitasnya dengan operasi peregangan kontras. Nilai-nilai keabuan piksel akan merentang dari 0 sampai 255.
2. Citra Kontras-Bagus
Citra Kontras-Bagus memperlihatkan jangkauan nilai keabuan yang lebar tanpa ada nilai keabuan yang mendominasi.
3. Citra Kontras-Tinggi
Citra Kontras-Tinggi memiliki jangkauan nilai keabuan yang lebar, tetapi terdapat area yang lebar dengan didominasi oleh warna gelap dan terang.
Proses peregangan kontras termasuk proses perbaikan citra yang hanya tergantung dari nilai intensitas satu piksel, tidak tergantung dari piksel lain yang ada disekitarnya. Cara kerja proses peregangan kontras antara lain:
1. Cari batas bawah pengelompokkan piksel dengan memindai histogram dari nilai keabuan terkecil ke nilai keabuan terbesar (0 sampai 255) untuk mendapatkan piksel pertama.
2. Cari batas atas pengelompokkan piksel dari nilai keabuan terbesar ke nilai keabuan terkecil (255 sampai 0).
3. Piksel-piksel yang berada di bawah diset sama dengan 0, sedangkan piksel-piksel yang berada di atas di set sama dengan 255.
4. Piksel-piksel yang berada di antara nilai pertama dan kedua diskalakan untuk memenuhi rentang nilai-nilai keabuan yang lengkap dengan persamaan sebagai berikut[13]:
S = �−����
����−���� � 255 ... (2.7)
Dimana, r adalah nilai keabuan dalam citra semula, s adalah nilai keabuan yang baru, rminadalah nilai keabuan terendah dari kelompok piksel, dan rmax adalah
2.8 Citra Hasil Akhir 2.8.1 Analisis Histogram
Histogram adalah grafik yang menunjukkan frekuensi kemunculan setiap nilai gradasi warna[11]. Bila digambarkan pada koordinat maka sumbu x (absis) menunjukkan tingkat warna, sedangkan sumbu Y(ordinat) menunjukkan frekuensi kemunculan titik dan diagram yang menunjukkan jumlah kemunculan nilai grey-level pada suatu citra, dimana sumbu x diagram menggambarkan nilai grey-level dan sumbu y mewakili jumlah kemunculan grey-level tertentu.
Histogram mempunyai manfaat, antara lain:
1. Sebagai indikasi visual untuk menentukan skala keabuan yang tepat sehingga diperoleh kualitas citra yang diinginkan.
Contoh : pengubahan kontras, kecemerlangan, dan lain-lain. 2. Untuk pemilihan batas ambang (threshold)
Contoh : proses segmentasi citra (memisahkan objek dari latar belakangnya) pada hakikatnya adalah menentukan batas-batas nilai keabuan dari objek dan batas-batas nilai keabuan latar belakangnya sehingga antara objek dan latar belakang dipisahkan.
BAB 3
ANALISIS DAN PERANCANGAN SISTEM
3.1 Analisis Sistem
Analisis sistem merupakan tahapan awal untuk membangun perancangan sebuah sistem. Tahap analisis sistem bertujuan untuk mempelajari masalah masalah yang ada dalam pembuatan sistem dan akhirnya dapat membantu proses perancangan model pada suatu sistem yang akan diimplementasikan.
3.1.1 Analisis Masalah
Masalah yang akan dibahas pada penelitian ini adalah perbaikan kualitas citra (Image Enhancement) dimana citra digital yang memiliki kualitas rendah akan diproses menjadi citra digital yang memiliki kualitas lebih baik. Citra digital yang akan diperbaiki adalah citra warna, dimana citra digital tersebut akan diimplementasikan pada metode Multiscale Retinex dimana kelebihan metode ini dapat menerangkan warna asli gambar.
Analisis masalah digambarkan dengan Diagram Ishikawa (fishbone Diagram) berikut ini. Bagian kepala atau segiempat yang berada di sebelah kanan merupakan masalah. Sementara di bagian tulang-tulangnya merupakan penyebab.
User
3.1.2 Analisis Persyaratan
Analisis ini bertujuan untuk mengidentifikasi dan menyatakan persyaratan apa saja yang akan dibutuhkan oleh sistem agar dapat berjalan sesuai dengan yang diharapkan. Analisis persyaratan terdiri atas dua bagian yaitu analisis fungsional (functional requirement) dan analisis nonfungsional (nonfunctional requirement).
3.1.2.1 Persyaratan Fungsional
Dalam perancangan sebuah perangkat lunak diperlukan rekayasa persyaratan yang merupakan sebuah proses untuk menemukan, menganalisis,mendokumentasikan, dan memeriksa layanan serta batasan sistem. Didalam rekayasa aplikasi berbasis web, ada 4 (empat) tipe analisis yang sering digunakan, yaitu :
Terdapat beberapa hal yang harus dipenuhi pada persyaratan fungsional, antara lain:
1. Sistem akan melakukan perbaikan citra digital berformat BMP dan JPEG yang
memiliki kualitas rendah.
2. Sistem melakukan perbaikan citra menggunakan metode Multiscale Retinex.
3. Sistem akan melakukan proses peregangan kontras setelah proses Multiscale
Retinex.
4. Sistem akan melakukan hasil histogram dari citra awal dan citra hasil.
3.1.2.2 Persyaratan Non-Fungsional
Berbeda dengan persyaratan fungsional, persyaratan non-fungsional adalah persyaratan apa yang harus dilakukan oleh sistem. Beberapa persyaratan non-fungsional pada sistem yang akan dirancang, antara lain:
1. Performa
Sistem yang dibangun harus dapat menunjukkan hasil dari perbaikan citra digital
dengan menggunakan metode Multi-Scale Retinex.
2. Mudah digunakan dan dipelajari
Sistem yang dibangun harus sederhana maka pengguna (user) dapat menggunakan dan
mempelajarinya dengan mudah.
Perangkat lunak yang dibangun akan menampilkan pesan error untuk setiap input
yang tidak sesuai.
4. Dokumentasi
Sistem yang dibangun dapat menyimpan hasil akhir dari citra digital yang sudah
mengalami perbaikan kualitas dengan format file .jpeg dan .bmp.
5. Hemat biaya
Perangkat lunak yang dibangun akan mempermudah pengguna untuk efesiensi waktu,
sehingga hemat biaya.
3.1.3 Pemodelan Sistem
3.1.3.1 Use Case Diagram
Sebuah diagram use case adalah sebuah diagram yang menunjukkan hubungan antara aktor dan kasus penggunaan dalam sistem.
Berdasarkan analisis kebutuhan sistem, secara garis besar sistem melakukan proses perbaikan kualitas citra dengan metode Multiscale Retinex.
Gambar 3.2 adalah diagram use case yang dirancang sebagai pemodelan persyaratan sistem berdasarkan informasi kebutuhan sistem dan user yang berperan didalamnya.
Sistem Metode Multiscale Retinex
<<depend on>>
<<extends>>
User
Gambar 3.2 Use Case Diagram Sistem
3.1.3.1.1 Use Case Metode Multiscale Retinex
Tabel 3.1 merupakan spesifikasi use case metode Multiscale Retinex Tabel 3.1 Spesifikasi Use Case Metode Multiscale Retinex
Name Multiscale Retinex
Multiscale Retinex
Contrast
Actors User
Trigger User menginputkan citra untuk diproses dengan metode Multiscale
Retinex
Preconditions Aplikasi dalam keadaan stand-by siap untuk menerima masukan
citra digital
Post Conditions Aplikasi akan menampilkan hasil metode Multiscale Retinex
Success Scenario 1. User telah menginputkan file dengan format .jpg dan .bmp
2. User mengakses tombol msr process
3. Sistem akan menampilkan hasil dari metode Multiscale Retinex
Alternative Flows -
3.4.2.2.1. Use Case proses Contrast Stretching
Tabel 3.2 merupakan spesifikasi use case untuk proses Contrast Stretching Tabel 3.2 Spesifikasi Use Case Proses Contrast Stretching
Name Proses Contrast Stretching
Actors User
Trigger User mengakses tombol Contrast Stretching
Preconditions Aplikasi dalam keadaan stand-by menampilkan hasil metode
Multiscale Retinex
Post Conditions Aplikasi akan menampilkan hasil dari Contrast Stretching
Success Scenario 1. User mengakses tombol Contrast Stretching
2. Sistem akan menampilkan hasil dari proses Contrast
Stretching
Alternative Flows -
3.4.2.2.2. Use Case Proses Analisis
Tabel 3.3 merupakan use case proses Analisis
Name Proses Analisis
Actors User
Trigger User mengakses tombol Analisis
Preconditions Aplikasi telah menampilkan hasil metode Multiscale Retinex
dan Contrast Stretching
Post Conditions Aplikasi akan menampilkan hasil Histogram
Success Scenario 1. User mengakses tombol Analisis
2. Sistem akan menampilkan hasil Histogram dari citra akhir
Alternative Flows -
3.4.2.3. Activity Diagram
Activity Diagram adalah teknik untuk menggambarkan logika procedural, jalur kerja sistem.
Dalam beberapa hal, diagram memainkan peran mirip seperti diagram alir. Activity diagram
memungkinkan siapapun yang melakukan proses untuk memilih urutan dalam melakukannya.
3.1.3.2.1Activity DiagramuntukAplikasi Metode Multiscale Retinex
User System
Memilih menu file
Menampilkan citra User mengakses
Buka file
User mengisi nilai sigma Dan weight
User mengakses tombol MSR Process
Menampilkan hasil citra SSR Dan hasil citra MSR
Gambar 3.3 Activity Diagram untuk Aplikasi Multiscale Retinex
3.1.3.2.2Activity DiagramuntukAplikasi Contrast Stretching
User System
User mengakses tombol Contrast Stretching
Menampilkan citra *tidak
User mengakses Tombol Histogram
Menampilkan hasil Histogram *ya
User mengubah rentang Kontras 0-255
Gambar 3.4 Activity Diagram untuk Aplikasi Contrast Stretching
3.4.2.4. Sequence Diagram Proses Multiscale Retinex
: Contrast Stretching
)
Proses Contrast Stretching
Proses Image Enhancement
Hasil Citra Perbaikan Input Citra
Proses MSR
Proses Analisis Akhir
: Analisis Akhir
: Ambil Citra
:MSR Process
Gambar 3.5 Sequence Diagram Proses MSR
3.1.4. Flowchart Sistem
3.1.4.1. Flowchart Gambar Umum
Mulai
Masukkan citra BMP atau JPG
Contrast Stretching
Multiscale Retinex
Stop Citra hasil
SSR dan MSR
Hasil
Contrast Stretching
Ubah
Contrast Stretching
Citra hasil
Contrast Stretching
NO
YES
3.1.4.2 Flowchart Metode Multiscale Retinex
Proses image enhancement dilakukan dengan metode Multiscale Retinex. Pada Gambar 3.7 merupakan langkah-langkah proses Multiscale Retinex.
Mulai
N=3, n=1 Input citra I, W1, W2, W3 (W1+W2+W3=1), Sigma1, sigma2, sigma 3
SSRn = log I(x,y) – log Gn(x,y)
Citra SSRn Gn = [F(x,y)*I(x,y)]
End N=n?
MSR = SSR1+SSR2+SSR3
Citra MSR yes
no
n=n+1
Gambar 3.7 Flowchart untuk proses Multiscale Retinex
Sistem dibangun dengan menggunakan bahasa pemrograman C# Microsoft Visual Studio 2010. Rancangan antar muka akan disesuaikan dengan kebutuhan dan software yang digunakan. Antar muka menggunakan lima form, form cover, form utama, form analisis, form petunjuk, dan form tentang.
3.1.5.1 Rancangan Interface Form Cover
Pada saat aplikasi dijalankan maka form pertama yang akan muncul adalah form cover yang memberikan informasi mengenai judul skripsi dan penulis. Berikut adalah rancangan tampilan form cover digambarkan pada gambar 3.8:
X
FAKULTAS ILMU KOMPUTER DAN TEKNOLOGI INFORMASI UNIVERSITAS SUMATERA UTARA
Gambar 3.8 Rancangan Form Cover Keterangan:
1) Merupakan Label untuk judul skripsi, nama, dan nip
2) Merupakan PictureBox berfungsi untuk menampilkan logo USU
3) Merupakan Label untuk jurusan
4) Merupakan Button untuk masuk ke form selanjutnya
5) Merupakan Button untuk keluar dari program
Halaman untuk pengujian metode Multiscale Retinex akan ditampilkan apabila user memilih button masuk. Berikut ini merupakan rancangan interface form utama digambarkan pada gambar 3.9.
Gambar 3.9 Rancangan Interface Form Utama Keterangan:
1) Merupakan Label untuk judul metode
2) Merupakan PictureBox untuk menunjukkan citra awal
3) Sampai dengan 5) merupakan Label untuk judul scale
6),8), dan 10) merupakan TextBox untuk menunjukkan nilai weight 7), 9), dan 11) merupakan TextBox untuk menunjukkan nilai sigma
12), 13), dan 14) merupakan PictureBox untuk menunjukkan hasil citra gaussian blur
15) merupakan PictureBox untuk menampilkan citra hasil Multiscale Retinex 16) merupakan PictureBox untuk menampilkan citra hasil Multiscale Retinex +
Contrast Stretching
17) merupakan Button untuk menjalankan MSR Process
19) merupakan Button untuk menampilakan hasil analisis di form baru 20) merupakan TrackBar untuk mengatur nilai contrast stretching 21) dan 22) merupakan Menu Strip yang memiliki sub menu 3.1.5.3 Rancangan Interface Form Analisis
Halaman interface form analisis akan ditampilkan apabila user memilih button analisis. Interface form analisis digunakan untuk menampilkan hasil histogram citra awal, hasil citra Multiscale Retinex dan hasil dari Contrast Stretching. Berikut adalah rancangan interface untuk form analisis pada gambar 3.10:
X
1
Form Analisis
Histogram Citra Asli (Red) Histogram Citra MSR (Red)
Histogram Citra Asli (Blue)
Gambar 3.10 Rancangan Interface Form Analisis Keterangan :
1) Merupakan Chart untuk menampilkan grafik citra asli pada warna merah (red)
2) Merupakan Chart untuk menampilkan hasil grafik citra multiscale retinex pada warna
merah (red)
3) Merupakan Chart untuk menampilkan hasil grafik citra multiscale retinex + contrast
stretching pada warna merah (red)
5) Merupakan Chart untuk menampilkan hasil grafik citra multiscale retinex pada warna
hijau (green)
6) Merupakan Chart untuk menampilkan hasil grafik multiscale retinex + contrast
stretching pada warna hijau (green)
7) Merupakan Chart untuk menampilkan grafik citra asli pada warna biru (blue)
8) Merupakan Chart untuk menampilkan hasil grafik citra multiscale retinex pada warna
biru (blue)
9) Merupakan Chart untuk menampilkan hasil grafik multiscale retinex + contrast
stretching pada warna biru (blue)
3.1.5.4 Rancangan Interface FormHelp
Halaman interface form help akan ditampilkan apabila user memilih bantuan dan petunjuk penggunaan. Interface form help digunakan untuk menampilkan petunjuk penggunaan program Multiscale Retinex. Berikut adalah rancangan interface untuk form help pada gambar 3.11:
X
Petunjuk Penggunaan
3
formHelp
File Bantuan
1 2
__
4
Gambar 3.11 Rancangan Interface Form help
Keterangan:
1) dan 2) merupakan Menu Strip yang memiliki beberapa sub menu
5) merupakan Label untuk petunjuk penggunaan program Multiscale Retinex
3.1.5.5 Rancangan Interface Form Tentang
Halaman interface form tentang akan ditampilkan apabila user memilih bantuan dan tentang. Interface form help digunakan untuk menampilkan tentang penulis skripsi ini. Berikut adalah rancangan interface untuk form help pada gambar 3.12:
X
formAbout
File Bantuan
1 2
__
3
Gambar 3.12 Rancangan Interface Form About Keterangan :
BAB 4
IMPLEMENTASI DAN PENGUJIAN
4.1 Implementasi Sistem
4.1.1 Implementasi Metode Single Scale Retinex
Tahap awal yang akan dilakukan untuk perbaikan citra menggunakan metode Multiscale Retinex (MSR), harus terlebih dahulu melewati tahap Singlescale Retinex (SSR), dengan melewati tiga tahap SSR. Seperti telah dibahas pada bab sebelumnya bahwa SSR adalah Retinex versi dinamis untuk meniru sistem kerja neuron pada sistem persepsi warna manusia. Berbeda dengan Retinex statis, Retinex versi dinamis tidak menggunakan jalur, tetapi menggunakan fungsi sekitar (surround function) untuk meradiasikan intensitas ke piksel sekitarnya, dengan rumus:
SSRn(x,y) =log In (x,y) – log Gn (x,y) ... (4.1)
Berikut contoh pengujian perhitungan manual :
Langkah pertama yang dilakukan adalah mencari nilai Gaussian, yaitu:
�(�,�) = 1
2��2 �− �2+�2
2�2 ... (4.2)
Dimana : σ = sebuah sigma
�= 22 7
e = 2,71828182846
1
Total dari seluruh elemen matriks yang dihasilkan harus sama dengan 1, jika tidak memenuhi maka percobaan akan diulang kembali dengan rumus baru yaitu :
����= �� �����1 ... (4.3)
Contoh :
New �(1,1) = 0.0050902359 � 0 1
.046322549 = 0.10988678
New �(1,2) = 0.0051750712 � 0 1
.046322549 = 0.11171819
Perhitungan dilakukan pada setiap elemen matriks, sehingga didapatkan hasil sebagai berikut:
0.10988678 0.11171819 0.10988678 0.11171819 0.11358011 0.11171819 0.10988678 0.11171819 0.10988678
Hasil konvolusi yang didapatkan dari perkalian antara pixel citra awal dan kernel
gaussian dapat dilihat pada Gambar 4.1, 4.2, dan 4.3.
6 7 6 5 8
2 4 6 8 7
Gambar 4.1Perkalian Piksel Citra awal dan Kernel Gaussian
2.5789195
Gambar 4.2 Lanjutan Perkalian Piksel Citra awal dan Kernel Gaussian
2.5789195 3.23824018
Gambar 4.3 Lanjutan Perkalian Piksel Citra awal dan Kernel Gaussian
Hasil konvolusi, didapatkan dengan perhitungan sebagai berikut:
(0 x 0.10988678) + (0 x 0.11171819) + (0 x 0.10988678) + (0 x 0.11171819) + (8 x
0.11358011) + (8 x 0.11171819) + (0 x 0.10988678) + (4 x 0.11171819) + (3 x
0.10988678) = 2.5789195
0.10988678 0.11171819 0.10988678
0.11171819 0.11358011 0.11171819
0.10988678 0.11171819 0.10988678
0 0 0 0 0 0 0
0 8 8 1 3 2 0
0 4 3 5 2 1 0
0 1 1 5 4 3 0
0 6 7 6 5 8 0
0 2 4 6 8 7 0
0 0 0 0 0 0 0
0 0 0 0 0 0 0
0 8 8 1 3 2 0
0 4 3 5 2 1 0
0 1 1 5 4 3 0
0 6 7 6 5 8 0
0 2 4 6 8 7 0
(0 x 0.10988678) + (0 x 0.11171819) + (0 x 0.10988678) + (8 x 0.11171819) + (8 x
0.11358011) + (1 x 0.11171819) + (4 x 0.10988678) + (3 x 0.11171819) + (5 x
0.10988678) = 3.23824018
Seluruh hasil perhitungan konvolusi dapat dilihat pada Gambar 4.4.
2.5789195 3.23824018 2.45050505 1.55865196 0.89380654
2.44876517 3.99996945 3.55499807 2.88825127 1.6648149
2.441348 4.20869353 4.22346685 4.32782889 2.56228426
2.3491983 4.23268492 5.11907429 5.78019587 3.90305509
2.11354958 3.44873465 4.01105512 4.45798322 3.13199707
Gambar 4.4. Hasil perhitungan Konvolusi
Hasil SSR1
SSRn(x,y) = log In (x,y) – log Gn (x,y)
Dimana, log In(x,y) merupakan piksel citra awal. Contoh :
8 – 2.5789195 = 5.4210805 8 – 3.23824018 = 4.76175982
Seluruh perhitungan nilai SSR1 dapat dilihat pada Gambar 4.5.
5.4210805 4.76175982 -1.45050505 1.44134804 1.10619346
1.5512348 -0.99996945 1.44500193 -0.88825127 -0.6648149
-1.441348 -3.20869353 0.77653315 -0.31782889 0.43771574
3.6508017 2.76731508 0.88092571 -0.78019587 4.09694491
-0.1135496 0.55126535 1.98894488 3.54201678 3.86800293
Gambar 4.5 Perhitungan Nilai SSR1
1
Total seluruh elemen matriks = 0.0333901, karena tidak sama dengan 1 maka dihitung kembali dengan rumus:
Hasil konvolusi yang didapatkan dari perkalian antara piksel citra awal dan kernel
gaussian dapat dilihat pada Gambar 4.6
2.57226353 3.23367035 2.44879629 1.55776528 0.89109344 2.78217127 3.99998429 3.55514049 1.99996878 1.66534387 2.4422346 4.21254792 4.22310912 4.32939093 2.56037439 2.34388927 4.22970208 5.1168117 5.77951525 3.89901425 2.11285913 3.44751516 4.0079052 4.45412368 3.12604502
Gambar 4.6Hasil Perhitungan Konvolusi
Hasil SSR2
SSRn(x,y) =log In (x,y) – log Gn (x,y)
Perhitungan nilai SSR2 dapat dilihat pada Gambar 4.7 berikut ini.
1.21782873 -0.9999843 1.44485951 0.00003122 -0.66534387 -1.4422346 -3.2125479 0.77689088 -0.32939093 0.43962561 3.65611073 2.77029792 0.8831883 -0.77951525 4.10098575 -0.1128591 0.55248484 1.9920948 3.54587632 3.87395498
Gambar 4.7 Hasil SSR2
Total seluruh elemen matriks = 0.02558, karena tidak sama dengan satu, maka dihitung kembali dengan rumus:
Hasil konvolusi yang didapatkan dari perkalian antara pixel citra awal dan kernel
gaussian dapat dilihat pada Gambar 4.8 dibawah ini.
2.32410087 4.21641023 5.10180361 5.77079074 3.88240742 2.10673285 3.43974034 3.99012966 4.43676226 3.0928792
Gambar 4.8 Hasil Konvolusi
Hasil SSR2
SSRn(x,y) =log In (x,y) – log Gn (x,y)
Perhitungan nilai SSR2 dapat dilihat pada Gambar 4.9 berikut ini.
5.46049413 4.78459695 -1.42887858 1.44367621 1.11462636 1.22726403 -0.9960779 1.43773581 -0.88638675 -0.6630112 -1.4436999 -3.2312711 0.77665998 -0.34093658 0.4535446 3.67589913 2.78358977 0.89819639 -0.77079074 4.11759258 -0.10673285 0.56025966 2.00987034 3.56323774 3.9071208
Gambar 4.9Hasil SSR3
Pada Gambar 4.10 dapat dilihat coding yang digunakan dalam metode Singlescale Retinex.
bluredBitmap = gaussian.GetBytes(gaussian.GaussianImplementation(source, sigma)); for (int pixelY = 0; pixelY < source.Height; pixelY++)
{
pixelPosition = pixelY * source.Width + pixelX;
blues[pixelPosition] += (weight * Math.Log((pixelBuffer[bytePosition] + 1.0) / (bluredBitmap[bytePosition] + 1.0)));
greens[pixelPosition] += (weight * Math.Log((pixelBuffer[bytePosition + 1] + 1.0) / (bluredBitmap[bytePosition + 1] + 1.0)));
reds[pixelPosition] += (weight * Math.Log((pixelBuffer[bytePosition + 2] + 1.0) / (bluredBitmap[bytePosition + 2] + 1.0)));
} }
Gambar 4.10Coding yang digunakan dalam Metode Singlescale Retinex
4.1.2 Implementasi Metode Multiscale Retinex
Tahap selanjutnya yang dilakukan untuk perbaikan citra (Image Enhancement) adalah metode Multiscale Retinex (MSR), dimana metode MSR merupakan pengembangan dari SSR, dengan rumus:
1
R merupakan output dari Multi-Scale Retinex (MSR) yang merupakan jumlah dari output SSR yang masing-masing diberi bobot. N adalah jumlah skala yang digunakan. wn adalah bobot yang diasosiasikan dengan skala ke- n. Rnimerupakan output dari
SSR yang diasosiasikan dengan skala ke- n. Simbol i menyatakan channel warna, misalnya Red(R), Green(G), dan Blue(B).
Contoh :
Perhitungan manual pada Multiscale Retinex didapatkan dengan menjumlahkan pixel dari SSR1, SSR2 dan SSR3 dan dikalikan dengan nilai bobot yaitu 1. Hasil penjumlahan MSR tersebut dapat dilihat pada Gambar 4.11 berikut ini.
16.3093111 14.31268642 -4.32817992 4.32725897 3.32972638 3.99632759 -2.99603167 3.66652142 -1.7746068 -1.99317 -4.32728253 -9.65251251 2.33008401 -0.9981564 1.33088592 10.98281156 8.32120277 2.6623104 -2.33050186 12.31552324 -0.33314156 1.66400985 5.99091002 10.65113084 11.64907871
Setelah mendapat hasil Multiscale Retinex, pixel Multiscale Retinex dinormalisasikan, dengan rumus:
New value : ��� (�����−���)
(max −���) ∗255 ... (4.5)
Dari piksel hasil perhitungan Multiscale Retinex didapat, Nilai max = 16.3093111
Nilai min = -9.65251251
Sesuai dengan rentang warna dari yang minimal sampai dengan nilai maksimal yaitu 0 – 255 maka nilai piksel maksimal 16.3093111 diubah menjadi 255 dan nilai minimal -9.65251251 diubah menjadi 0.
Misalnya : abs(16.3093111−(−9.65251251))
(16.3093111−(−9.65251251) ∗255
= 255
Maka, hasil normalisasi dapat dilihat pada Gambar 4.12 berikut ini : 255 235 52 137 127
Pada Gambar 4.13 dapat dilihat coding yang digunakan dalam metode MSR.
greens[index] = 0.0f; reds[index] = 0.0f; }
for (int scale = 0; scale < scales; scale++) {
bluredBitmap = gaussian.GetBytes(gaussian.GaussianImplementation(source, sigmas[scale])); for (int pixelY = 0; pixelY < source.Height; pixelY++)
{
for (int pixelX = 0; pixelX < source.Width; pixelX++) {
bytePosition = (pixelY * sourceData.Stride) + (pixelX * 3); pixelPosition = pixelY * source.Width + pixelX;
blues[pixelPosition] += (weights[scale] * Math.Log((pixelBuffer[bytePosition] + 1.0) / (bluredBitmap[bytePosition] + 1.0)));
greens[pixelPosition] += (weights[scale] * Math.Log((pixelBuffer[bytePosition + 1] + 1.0) / (bluredBitmap[bytePosition + 1] + 1.0)));
reds[pixelPosition] += (weights[scale] * Math.Log((pixelBuffer[bytePosition + 2] + 1.0) / (bluredBitmap[bytePosition + 2] + 1.0)));
} } }
Gambar 4.13Coding yang digunakan dalam Metode Multiscale Retinex
4.2 Pengujian Sistem
Pengujian untuk sistem ini dilakukan untuk mendapatkan citra yang lebih terang dan jelas. Kriteria pengujian yang dilakukan adalah sebagai berikut :
1. Citra yang digunakan adalah citra .jpg dan. bmp
2. Citra hasil Multiscale Retinex dapat disimpan.
3. Citra Proses Multiscale Retinex dapat dianalisis dengan melihat histogram akhirnya
4.2.1 Tampilan Halaman Cover
Gambar 4.14 Tampilan Halaman Cover
Halaman Menu Cover terdapat dua buah tombol yaitu tombol Keluar dan tombol Masuk, dimana tombol Keluar dapat diakses jika ingin keluar dari aplikasi dan tombol Masuk untuk masuk ke form selanjutnya untuk proses Multiscale Retinex
.
4.2.2 Tampilan Halaman Menu Utama
Gambar 4.15 Tampilan Halaman Menu Utama
4.2.3 Tampilan Halaman Petunjuk Penggunaan
Gambar 4.16 Tampilan Menu Petunjuk Penggunaan
4.2.4 Tampilan Halaman Menu About
Halaman Menu Tentang dapat diakses dengan memilih Menu bar Bantuan dan Submenubar tentang. Pada halaman ini dapat dilihat informasi tentang programmer Tampilan Menu Tentang dapat dilihat pada Gambar 4.17.
Gambar 4.17 Tampilan Menu Tentang
4.2.5 Pengujian Sistem Multiscale Retinex (MSR)
Pengguna dapat memilih citra dengan mengakses sub menu bar Pilih File pada menu bar File. Pada saat sub menu bar pilih File diakses maka akan muncul pop-up window untuk memilih file citra yang akan diproses. Tampilan dari pop-up window tersebut dapat dilihat Gambar 4.18 berikut ini.
Gambar 4.18Tampilan Pop-up Windows pilih File Citra
Gambar 4.19 Tampilan File Citra yang akan diproses
Setelah proses Buka File Citra dilakukan maka pengguna dapat mengakses tombol MSR Process untuk melakukan proses Multiscale Retinex. Pada saat tombol diakses maka akan muncul hasil citra baru pada picturebox Citra Hasil MSR. Tampilan citra yang telah diproses dapat dilihat pada Gambar 4.20.
Gambar 4.20 Tampilan Pengujian MSR Process
dengan mengakses tombol contrast Stretching. Pada tahap ini pengguna dapat mengatur besar kecerahan pada scroolbar, dengan maksimal kecerahan yaitu 255. Hasil pengujian Contrast Stretching dapat dilihat pada Gambar 4.21.
Gambar 4.21 Tampilan Pengujian Contrast Stretching
Gambar 4.22 Tampilan Pengujian Analisis
Pada Gambar 4.22 menjelaskan bahwa Histogram citra asli belum mengalami proses, pada Histogram Citra MSR grafik mengalami penurunan warna dari sebelumnya, sedangkan pada Histogram Citra CS mengalami warna yang terlihat lebih merata karena terjadinya peregangan warna.
4.2.6 Hasil Pengujian Proses Multiscale Retinex
Hasil pengujian sistem untuk citra yang diproses dengan Multiscale Retinex dapat dilihat pada Tabel-tabel berikut ini.
Tabel 4.1 Hasil Pengujian Multiscale Retinex file .jpg
Citra awal Citra Hasil MSR
Size: 94.1 kb
Tabel 4.2 Lanjutan Hasil Pengujian Multiscale Retinex file .jpg
Citra Awal Citra Akhir
SAM_1734.jpg Size: 94.1 kb
Sigma : 1000, 3000, 5000 Size : 36.3 kb
Ilkom.jpeg Size : 151 kb
Tabel 4.3 Lanjutan Hasil Pengujian Multiscale Retinex file .jpg
Citra Awal Citra Akhir
Ilkom.jpeg Size : 151 kb
Sigma: 1000, 3000, 5000 Size: 69.8 Kb
Size : 548 kb
Sigma : 100, 300, 500
Size : 216 kb
Size : 548 kb
Sigma : 1000, 3000, 5000
Tabel 4.4 Lanjutan Hasil Pengujian Multiscale Retinex file .jpg
Tulip.jpg Size : 214 Kb
Sigma : 100, 300, 500 Size: 138 kb
Tulip.jpg Size : 214 kb
Sigma: 1000, 3000, 5000 Size : 204 kb
seni.jpg Size : 70.4 kb
Tabel 4.5 Lanjutan Hasil Pengujian Multiscale Retinex file .jpg
Citra Awal Citra Hasil
seni.jpg Size : 70.4 kb
Sigma : 1000, 3000, 5000 Size : 69.4 kb
Gambar 4.23 Tampilan Histogram File .jpg
Dari Tabel 4.1, 4.2, 4.3, 4.4, dan 4.5 dapat dilihat bahwa proses pengolahan citra dengan Metode Multiscale Retinex akan menghasilkan citra yang lebih terang, dan citra akan semakin terang jika nilai sigma semakin besar. Pengolahan Citra dengan Multiscale Retinex juga menghasilkan size citra yang lebih kecil dibandingkan dengan citra awal. Gambar 4.23 menjelaskan histogram pada citra asli, Multiscale Retinex, dan Contrast Stretching pada Red, Green, dan Blue.
Tabel 4.6 Hasil Pengujian Multiscale Retinex file .bmp
SAM_1734 Size : 576 kb
Sigma : 100, 300, 500 Size : 576 kb
SAM_1734 Size : 576 kb
Sigma : 1000, 3000, 5000 Size : 576 kb
Ilkom.bmp Size : 511 kb
Sigma : 100, 300, 500 Size : 511 kb
Tabel 4.7 Lanjutan Hasil Pengujian Multiscale Retinex file .bmp
