DIAGRAM MOLLIER

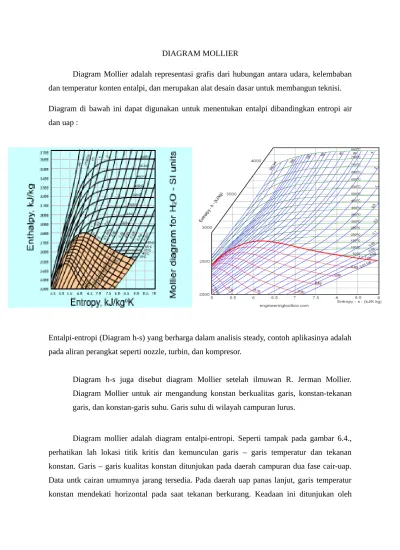

Diagram Mollier adalah representasi grafis dari hubungan antara udara, kelembaban dan temperatur konten entalpi, dan merupakan alat desain dasar untuk membangun teknisi. Diagram di bawah ini dapat digunakan untuk menentukan entalpi dibandingkan entropi air dan uap :
Entalpi-entropi (Diagram h-s) yang berharga dalam analisis steady, contoh aplikasinya adalah pada aliran perangkat seperti nozzle, turbin, dan kompresor.
Diagram h-s juga disebut diagram Mollier setelah ilmuwan R. Jerman Mollier. Diagram Mollier untuk air mengandung konstan berkualitas garis, konstan-tekanan garis, dan konstan-garis suhu. Garis suhu di wilayah campuran lurus.
Fase – fase yang terdapat dalam diagram mollier adalah sebagai berikut : Titik Embun – TDP
Titik embun adalah suhu di mana uap air mulai mengembun dari udara, suhu di mana udara menjadi benar-benar jenuh. Di atas suhu ini kelembaban akan tetap di udara. Jika suhu titik embun ini dekat dengan suhu udara, kelembaban relatif tinggi, dan jika
titik embun jauh di bawah suhu udara, kelembaban relatif rendah.
mulai kondensat pada bagian luar bisa, suhu pada termometer ini cukup dekat dengan titik embun dari udara yang sebenarnya.
Suhu titik embun dapat dibaca dengan mengikuti garis vertikal dari titik-negara dengan garis saturasi. Titik embun diwakili sepanjang garis kelembaban relatif 100% dalam diagram Mollier.
Titik Kering- Suhu Udara – Tdb
suhu kering biasanya disebut sebagai suhu udara, adalah properti udara yang paling umum digunakan. Ketika orang merujuk ke suhu udara, mereka biasanya mengacu pada suhu bola kering nya. Dry-bola temperatur - Tdb, dapat diukur dengan menggunakan termometer yang normal. Suhu bola kering-merupakan indikator konten panas dan ditampilkan sepanjang sumbu kiri diagram Mollier. Garis horisontal membentang dari sumbu ini adalah konstan suhu garis.
Titik Basah –Suhu Basah – TWB
suhu basah dikaitkan dengan kadar air dari udara. Suhu basah dapat diukur dengan termometer yang memiliki bola ditutupi dengan perban air-dibasahi dengan air mengalir di atas termometer. Suhu bola basah selalu lebih rendah dari suhu bola kering tetapi mereka akan identik dengan kelembaban relatif 100% di udara (udara di garis saturasi). Pada diagram Mollier, lereng basah-bola garis agak ke atas di sebelah kiri (garis putus-putus).
Pendinginan dan Pengeringan Udara
Pencampuran Udara Kondisi yang berbeda
Keseimbangan panas untuk campuran dapat dinyatakan sebagai: LA hA + LC sdM = (LA + LC) hb
dimana
L = tingkat pencampuran h = entalpi udara
Saldo kelembaban untuk campuran dapat dinyatakan sebagai: LA xA + LC Xc = (LA + LC) xB
dimana :
x = kadar air di udara
Pelembaban , Menambahkan Uap atau air (cairan)
Penguapan dari Permukaan Air
Jumlah air yang menguap dapat dinyatakan sebagai:
(
)
amount of evaporated water (kg/s) A = water surface area (m2)
h = heat transfer coefficient (W/m2 K) = mean specific heat for moist air (J/kg K)
