"BIKIN SENDIRI LAMPU HEMAT
ENERGI"
Kali ini saya mo posting tentang elektronika, gak melulu tentang Imu Komputer. Serius ne sob, bukan ngerjain. Lagi walking-walking eh gak sengaja mampir ke ne
website
dapet atikel menarik, langsung aja dehh timbul niat berbagi ama yang laen.BIKIN SENDIRI LAMPU HEMAT ENERGI. Lampu ini menggunakan Lampu LED sebagai komponen utamanya. Selain harganya murah dan berumur panjang, lampu LED hanya butuh tegangan yg kecil. Saat ini banyak lampu mobil atau motor yg sudah memakai LED sebagai pengganti bolam, kemudian lampu senter juga sudah memakai LED, juga terdapat pada lampu emergency yang sudah mulai mengganti TL/NEON dengan LED yang nyalanya lebih lama dan tidak kalah terang.
LANGKAH 1
Komponen yang diperlukan :
- 30 buah lampu LED Extra bright White
lampu LED ini sekarang sering di pake buat lampu senter. Beli di toko elektro banyak, tanya aja bli lampu LED buat lampu senter om... ( walahh nglanturrr dah )
- 3 buah papan PCB
kalo saya mending bli papan PCB yang belubang, so gak usah nglubangin lagi, cuman nanti penampilannya kurang sedap di pandang mata ( sedap?? emang makanan?? ). Biar lebih menarik, bisa bli PCB polos alias blum d lubangi, cuman entar jadi bikin lubangnya sediri.
- 1 buah Kondenser ukuran 0.22uF / 400 Volts. - 1 buah Resistor ukuran 1K - 1/2 Watt.
LANGKAH 2
Solder dan rangkai komponen pada papan PCB, seperti pada gambar di bawah. Pasang kaki-kaki lampu LED, kali panjang = + (plus) dan Kaki pendek = -(minus).
LANGKAH 3
LANGKAH 4

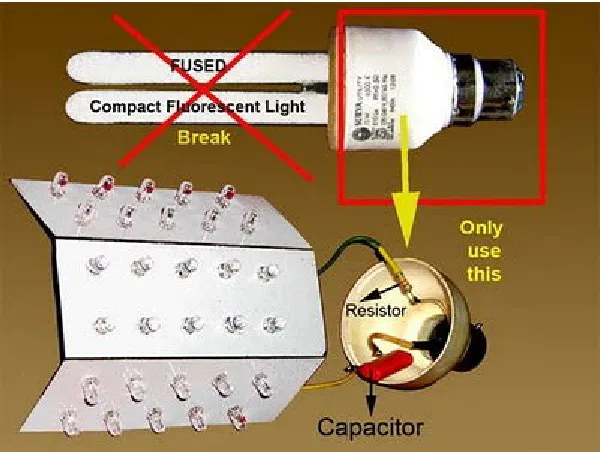

Hubungkan dengan kabel hingga semua komponen terangkai seperti gambar di bawah.
LANGKAH 5
16 Response to "LAMPU HEMAT ENERGI"
1. jalahati Said,
28 April 2010 03:43
wah, ini postingan bagus buat mendukung gerakan go green dan hemat kantong, he he he...
2. sismanto Said,
9 Mei 2010 21:03
Bro itu kaki led yang menyilang konek ya
3. ILMU KOMPUTER Said,
12 Mei 2010 09:06
@SISMANTO, betul sob, kaki yang menyilang konek alias terhubung.
4. Edian Said,
4 Juni 2010 10:42
Bro Foto yang sudah nyala masukin juga dong
Biar tahu berapa lama daya ketahanan pakai lampu led.
5. Darwin_hasibuan@rekayasa.co.id Said,
25 Agustus 2010 14:18
Gan' Ok nig gw dah cobain n behasil :D, tp nyalanya kurang nendang banget.. atau karena belum pakai reflextor?
kira2 , kalau ganti Resistor ukuran 1K - 1Watt. atau kalau ganti Resistor ukuran 0.5K - 1/2Watt. gimana?
25 Agustus 2010 14:42
@darwin. gw bikin hasil sesuai harapan. jenis lampu lednya mungkin yg beda. pake led LED : Extra bright White. ato klo sobat py korek api yang ada lampu senternya led, lednya yg sejenis itu.
7. Anonim Said,
11 September 2010 22:32
Alhamdulillah, salut sama blog ini dpt membagi ilimu kpd orang banyak smoga dpt pahala yg banyak amiin.
8. Anonim Said,
26 September 2010 16:09
kaki led ap smuanya nyambung ditengah? sy pern cob ko' nda nyala,.. by ullah
9. ILMU KOMPUTER Said,
26 September 2010 18:33
@ulah. semua kaki led nyambung d tengah. klo gak nyala , cek kembali kaki2 led - dan + semua ada da artikel. jangan sampai terbalik.
10.rusdi Said,
23 Oktober 2010 23:44
kreatif nih, kalo bisa bikin sendiri ditambah ada ide untuk disain tampilan pasti jadi tambah bagus.. tapi untuk keamanan gimana? udah pernah nyoba diaplikasiin buat perumahan belum? soalnya baru pertama liat
11.ILMU KOMPUTER Said,
24 Oktober 2010 15:01
@RUSDI. ne lampu LED sekarang dah banyak dipakai pd lampu emergensi, d beberapa speda motor jg sudah d pakai contoh shogun 125 (bukan promosi), dan d lampu
lalulintas, perlintasan kereta api,, masih banyak lg bro. sekarang banyak yang beralih ke lampi LED, harga murah, tahan lama, daya minimal. coba aja bro, klo g coba mana bisa tau?
12.GSX-RIDER BTOC Said,
25 Oktober 2010 13:24
ane msih bngung nec antara kaki - sama kaki + disambung nyilang bagaimana apa ga nempel ke + to bagai mana?
BENTUK LAIN 25 LED AC YANG SEDERHANA DARI LAMPU
NEON BEKAS
Sekarang saya lagi “demam LED” nih. Karuan saja postingan saya kali ini di dominasi tentang
elektronika seputar penerangan yang hemat daya dan kecil sekali yakni tidak lain dan tidak bukan LED namanya.
Kali ini saya mencoba untuk berkreasi dengan kreasi yang lainnya, saya mencoba memanfaatkan
lampu TL bekas yang sudah mati. Setelah di buang komponen bagian dalam dan lampu pijarnya.
Rangkaian yang di gunakan sebenarnya sudah pernah saya tulis dan pernah saya kupas sebelumnya. Gambar rangkaian:
Setelah selesai membuat rangkaiannya yang terdiri lampu LED ukuran 5mm biasanya di toko elektronik di jual seharga antara Rp.500-1.500. yang di butuhkan sebanyak 25 biji.
Sebenarnya sangat mudah dan gampang sekali. Tapi saya peringatkan agar anda berhati-hati dengan tegangan jala-jala listrik yang cukup membuat jantung anda berhent.
