Disusun sebagai salah satu syarat memperoleh gelar Sarjana Teknik program S-1 pada Jurusan Teknik Elektro, Fakultas Teknik,
Universitas Muhammadiyah Yogyakarta
Disusun Oleh: YAYAN MULYANA
20020120034
JURUSAN TEKNIK ELEKTRO
FAKULTAS TEKNIK
iv
HALAMAN PERNYATAAN Yang betanda tangan di bawah ini:
NAMA : Yayan Mulyana
NIM : 20020120034
Jurusan : Teknik Elektro
Menyatakan dengan sesungguhnya bahwa naskah skripsi ini merupakan hasil karya tulis saya sendiri dan tidak terdapat karya yang pernah diajukan untuk memperoleh gelar kesarjanaan di Perguruan Tinggi dan sepanjang pengetahuan saya juga tidak terdapat karya atau pendapat yang pernah ditulis atau dipublikasikan oleh orang lain, kecuali yang secara tertulis disebutkan sumbernya dalam naskah dan dalam daftar pustaka.
Yogyakarta, 31 Desember 2016
v
MOTO
“Tiadanya keyakinanlah yang membuat orang takut menghadapi tatantangan; dan saya percaya pada diri saya sendiri.”(Muhammad Ali)
“Semua orang tidak perlu menjadi malu karena pernah berbuat kesalahan, selama ia menjadi lebih bijak sana dari yang sebelumnya.”(Alexander Pope)
“ Semua orang pernah patah hati, All you have todo is move on “ (Nina Ardianti)
vi
PERSEMBAHAN:
Puji syukur kepada Tuhan Yang Maha Esa atas segala rahmat dan hidayahnya yang telah memberikan kekuatan, kesehatan, kenikmatan dan kesabaran untuk mengerjakan tugas akhir ini.
Terima kasihjuga buat kepada Orang tuaku, kakakku dan adikku yang telah menjadi motivasi juga inspirasi dan tiada henti memberikan dukungan lahir dan batin.
Terimakasih yang tak terhingga buat seluruh dosen-dosenku, terutama pembimbingku yang tak pernah lelah dan sabar memberikan bimbingan dan arahan kepadaku.
Terimakasih juga kepada para teman-teman yang senantiasa menjadi penyemangat dan menemani meraskan indahnya petualangan di bumi pertiwi ini. Terimakasih sudah mau menemaniku bermain dan berbagi pemikiran tentang bumi ini yang membuat aku ingin selalu mengalahkan diriku sendiri dan merasakan indahnya bumi yang besar dan indah ini.
Terimakasih juga buat kamu yang sudah membuatku tetap fokus untuk
mengejar impianku. Kita akan terus bertengkar dan akan terus bertengkar untuk saling memahami namun kita memiliki suatu cara untuk menyelesaikannya tanpa
mengucapkan maaf.
That’s our home, we’ll go home
someday....with laugh
vii
DAFTAR ISI
DAFTAR ISI ... ... i
DAFTAR GAMBAR ... ... iv
DAFTAR TABEL ... ... vi
BAB I PENDAHULUAN ... ... 1
1.1 Latar Belakang ... ... 1
1.2 Rumusan Masalah ... ... 2
1.3 Batasan Masalah ... ... 3
1.4 Hasil Akhir ... ... 4
1.5 Manfaat yang Diperoleh... ... 5
1.6 Sistematika Penulisan Laporan ... ... 6
BAB II LANDASAN TEORI ... .... 7
2.1. Tinjauan Pustaka ... .... 8
2.2. Dasar Teori... 9
2.2.1Arduino... 10
2.2.2 Modul Bluetooth HC-6... 11
2.2.3 Relay... 12
2.2.4 Sistem Operasi Android... 13
2.2.5 Eclipse... 14
viii
BAB III PERANCANGAN DAN PEMBUATAN ...…...16
3.1Perancangan ... .... 17
3.1.1Analisis Kebutuhan ... .... 18
3.1.2 Spesifikasi alat ... .... 19
3.1.2 Persiapan Alat dan Bahan ... .... 20
3.2Perancangan Perangkat Keras ... .... 21
3.2.1 Tahap Perancangan Perangkat Keras ... .... 22
3.3Perancangan Perangkat Lunak ... .... 23
3.3.1 Perancangan perangkat Lunak Android... 24
3.3.2 Perancangan perangkat Lunak Arduino…... 25
BAB IV HASIL AKHIR DAN PEMBAHASAN... 26
Pengujian... 27
4.1Pengujian Hardware... 28
4.2.1. Pengujian Rangkaian Bluetooth... 29
4.2.2. Pengujian Rangkaian Relay... 30
4.2.3. Pengujian Rangkaian Catu Daya... 31
4.2Pengujian Software... 32
4.3.1. Pengujian Software komunikasi serial... 33
4.3.2. Pengujian Software On Off Relay Rangkaian ... ... 34
4.4Pengujian Keseluruhan... 35
ix
5.2Saran………..……....37
l
Dosen Pembimbing 1 Dosen Pembimbing 2
4--8;4-
I
___L
//
Disusun Oleh:
YAYAN MULYANA
20020120034
Tdah Dipertahankan Di Depan Tim Penguji pada tanggal 3 Desember 2016
Susunan Tim Penguji:
gI
Dosen PembimbingII
,s
Tugas Akhir Ini Telah Di Salah Satu Persyaratan Untuk
r$*
..:
:J ;{
Memperoleh Gelar Sarjana Teknik
ilt
Mengesahkan
iv
Yayan Mulyana (20020120034)
Jurusan Teknik Elektro
E-mail: yayanmulyana282@yahoo.co.id
INTISARI
Semakin besar suatu sistem maka akan mengakibatkan banyaknya potensi gangguan baik kecil maupun besar. Karena itu perlunya dilakukan sebuah evaluasi kestabilan didalam sistem agar sistem tersebut dapat bertahan dan kembali dalam keadaan kesetimbangan saat terjadinya gangguan maupun setelah terjadinya gangguan.
Dalam perancangan ini, penulis menggunakan Test System IEEE 30 bus
modifikasi sebagai database, metode Newton-Raphson, metode RCF ( Reactive
Contibution Factor) dan prinsip dari metode LSF (Loss Sensitivity Factor).
Pengoptimalan penempatan kapasitor ini berhasil memperbaiki nilai profil tegangan dan menurunan total losses sebesar 1,21 % dengan injeksi total sebesar 10 MVar pada bus 26 dan 30 pada sistem. Selain itu, Pemasangan Distributed
Generator ini dapat memurunkan losses sebesar 3,3 % dengan prinsip dari metode
LSF dan 9,03 % dengan menggunakan skenario 1.
Kata Kunci : Kestimbangan, Metode Newton-Raphson, Metode RCF, Metode
BAB I PENDAHULUAN
1.1 Latar Belakang Masalah
Perkembangan dunia elektronika sekarang ini semakin pesat, terutama perubahan di dalam komponen-komponen elektronika antara lain teknologi digital, IC, sensor, perangkat wireless, komunikasi dan sebagainya. Adanya tuntutan dari dunia industri yang menuntut hadirnya suatu alat dengan kemampuan tinggi yang dapat membantu kebutuhan manusia menimbulkan keinginan manusia yang semakin tinggi untuk membuat perangkat-perangkat elektronik terutama yang dapat meringankan ataupun membantu meringankan kerja manusia.
permasalahan diatas dengan merancang sebuah alat yang memanfaatkan
teknologi bluetooth pada smartphone yaitu “Sistem Kontrol Jala-Jala Listrik
Berbasis Wireless”
1.2 Rumusan Masalah
Agar arah dari tugas akhir ini menjadi lebih jelas, maka perlu dibuat rumusan masalah yang harus dipecahkan yaitu :
a. Bagaimana merancang dan merangkai sistem kontrol berbasis wireless. b. Bagaimana kinerja sistem kontrol berbasis wireless.
1.3 Batasan Masalah
Dari permasalahan yang muncul penulis membatasi kajian yang akan dibahas yaitu :
a. Bluetooth yang digunakan untuk user adalah bluetooth yang ada pada
smartphone.
b. Perangkat keras menggunakan modul arduino dan modul bluetooth H-06.
c. Perancangan perangkat lunak pada smartphone menggunakan Java dan
Extensible Markup Language (XML), sedangkan pada arduino
menggunakan bahasa C 1.4 Hasil Akhir
Hasil akhir Tugas Akhir ini adalah :
1.5 Manfaat Yang Diperoleh
Alat yang sudah dibuat diharapkan dapat bermanfaat untuk masyarakat dalam mengontrol secara jarak jauh peralatan elektronik menggunakan smartphone.
1.6 Sistematika Laporan
Tugas Akhir ini ditulis dalam lima bab yang masing-masing bab menguraikan hal-hal sebagai berikut:
BAB I. PENDAHULUAN
Merupakan bab yang berisi tentang latar belakang masalah, perumusan masalah, batasan masalah, hasil akhir, manfaat yang diperoleh, dan sistematika penulisan laporan Tugas Akhir.
BAB II. LANDASAN TEORI
Memberikan penjelasan teoritis tentang paparan karya sejenis, dasar- dasar teoritis dan spesifikasi dari alat yang hendak dirancang dan di buat dalam tugas akhir ini.
BAB III. PERANCANGAN DAN PEMBUATAN ALAT
Menguraikan tentang metode perancangan dan konstruksi perangkat keras maupun lunak yang digunakan untuk membentuk sistem yang dikehendaki.
BAB IV. PENGUJIAN DAN ANALISA
BAB V. KESIMPULAN DAN SARAN
BAB II
LANDASAN TEORI
2.1 Tinjauan Pustaka
Sistem kontrol jala-jala listrik berbasis wireless saat ini banyak dikembangkan baik dilingkungan akademik maupun praktisi. Dengan
wireless system kendali akan lebih fleksibel karena tidak perlu
menggunakan kabel lagi sebagai alat kendalinya. Dalam penelitian ini penulis menggunakan bluetooth sebagai perangkat wirelessnya dan smartphone sebagai server kendalinya. Penelitian tentang sistem kendali dengan wireless sudah pernah dilakukan oleh Desmira dengan judul Saklar Lampu Berbasis SMS, kemudian Arell Resistan dengan judul Sistem Pengiriman Data tanpa Kabel menggunakan TRW 2.4 G dan Nur Rohmat penelitian dengan judul Alat Pendeteksi Kadar Gas Buang Emisi Kendaraan Pada Suatu Tempat Tanpa Kabel Dengan Penampil Menggunakan Komputer, pada penelitian ini wireless yang digunakan adalah radio TRF.
Dari ketiga jenis penelitian yang telah disebutkan semuanya tidak menggunakan Bluetooth sehingga pada penelitian ini penulis membahas system kendali berbasis bluetooth
2.2 Landasan Teori 2.2.1 Arduino
komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Mikrokontroler itu sendiri adalah chip atau IC (integrated circuit) yang bisa diprogram menggunakan komputer. Tujuan menanamkan program pada mikrokontroler adalah agar rangkaian elektronik dapat membaca input, memproses input tersebut dan kemudian menghasilkan output sesuai yang diinginkan. Jadi mikrokontroler bertugas
sebagai ‘otak’ yang mengendalikan input, proses dan output sebuah
rangkaian elektronik. Mikrokontroler ada pada perangkat elektronik di sekeliling kita, misalnya handphone, MP3 player, DVD, televisi, AC, dan lain sebagainya. Mikrokontroler juga dipakai untuk keperluan mengendalikan robot. Baik robot mainan, maupun robot industri. Karena komponen utama Arduino adalah mikrokontroler, maka Arduino pun dapat diprogram menggunakan komputer sesuai kebutuhan. Kelebihan Arduino
Tidak perlu perangkat chip programmer karena di dalamnya
sudah ada bootloader yang akan menangani upload program dari komputer.
Sudah memiliki sarana komunikasi USB, sehingga pengguna
Laptop yang tidak memiliki port serial/RS323 bisa menggunakan nya.
Bahasa pemrograman relatif mudah karena software Arduino
Memiliki modul siap pakai (shield) yang bisa ditancapkan pada
board Arduino. Misalnya shield GPS, Ethernet, SD Card, dan lain-lain.
Gambar 2.2 Kit Arduino nano
Gambar 2.3 Arduino IDE.
2.2.2 Modul Bluetooth HC-06.
Menurut Widodo Budiharto (2010), Module Bluetooth adalah suatu perangkat yang berfungsi sebagai media penghubung antara smart phone android dengan mikrokontroller yang sudah tertanam modul Bluetooth tersebut. HC-06 adalah sebuah modul Bluetooth SPP (Serial Port Protocol)
bluetooth V2.0 + EDR (Enchanced Data Rate) 3 Mbps dengan memanfaatkan gelombang radio berfrekuensi 2,4 GHz. Modul ini dapat digunakan sebagai slave maupun master. HC-05 memiliki 2 mode konfigurasi, yaitu AT mode dan Communication mode. AT mode berfungsi untuk melakukan pengaturan konfigurasi dari HC-05. Sedangkan Communication mode berfungsi untuk melakukan komunikasi bluetooth dengan piranti lain. Dalam penggunaannya, HC-05 dapat beroperasi tanpa menggunakan driver khusus. Untuk berkomunikasi antar Bluetooth, minimal harus memenuhi dua kondisi berikut :
Komunikasi harus antara master dan slave. Password harus benar (saat melakukan pairing).
Jarak sinyal dari HC-06 adalah 30 meter, dengan kondisi tanpa halangan. Adapun spesifikasi dari HC-06 adalah :
Hardware :
Sensitivitas -80dBm (Typical)
Daya transmit RF sampai dengan +4dBm. Operasi daya rendah 1,8V – 3,6V I/O. Kontrol PIO.
Antarmuka UART dengan baudrate yang dapat diprogram. Dengan antena terintegrasi.
Default baudrate 9600, Data bit : 8, Stop bit = 1, Parity : No
Parity, Mendukung baudrate : 9600, 19200, 38400, 57600, 115200, 230400 dan 460800.
Auto koneksi pada saat device dinyalakan (default).
Auto reconnect pada menit ke 30 ketika hubungan putus karena
range koneksi.1

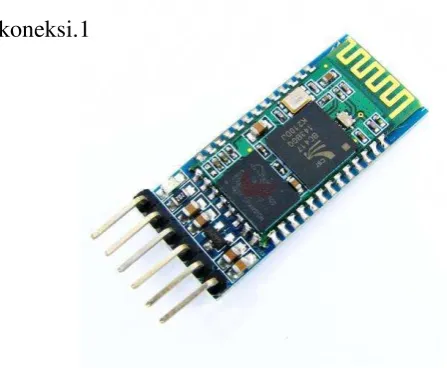

Gambar 2.1. Bluetooth HC-06
2.2.3 Relay.
Menurut Widodo Budiharto (2005) Relay adalah saklar mekanik yang dikendalikan atau dikontrol secara elektronik (elektro magnetik). Saklar pada relay akan terjadi perubahan posisi OFF ke ON pada saat diberikan energi elektro magnetik pada armatur relay tersebut. Relay pada dasarnya terdiri dari 2 bagian utama yaitu saklar mekanik dan sistem pembangkit elektromagnetik (induktor inti besi). saklar atau kontaktor relay dikendalikan menggunakan tegangan listrik yang diberikan ke induktor
1
pembangkit magnet untuk menrik armatur tuas saklar atau kontaktor relay. Relay yang ada dipasaran terdapat berbagai bentuk dan ukuran dengan tegangan kerja dan jumalh saklar yang bervariasi, berikut adalah salah satu bentuk relay yang ada dipasaran.
Gambar 2.4 Relay
Relay dibutuhkan dalam rangkaian elektronika sebagai eksekutor sekaligus interface antara beban dan sistem kendali elektronik yang berbeda sistem power supplynya. Secara fisik antara saklar atau kontaktor dengan elektromagnet relay terpisah sehingga antara beban dan sistem kontrol terpisah. Bagian utama relay elektro mekanik adalah sebagai berikut.
Kumparan elektromagnet Saklar atau kontaktor
Spring (Pegas)
Fungsi Relay. Relay dapat digunakan untuk mengontrol motor AC dengan rangkaian kontrol DC atau beban lain dengan sumber tegangan yang berbeda antara tegangan rangkaian kontrol dan tegangan beban. Diantara aplikasi relay yang dapat ditemui diantaranya adalah :
a. Relay sebagai kontrol ON/OF beban dengan sumber tegang berbeda.
b. Relay sebagai selektor atau pemilih hubungan. c. Relay sebagai eksekutor rangkaian delay (tunda)
d. Relay sebagai protektor atau pemutus arus pada kondisi tertentu.
2.2.4 Sistem Operasi Android.
Menurut Irawan (2012:7) Android merupakan platform perangkat lunak untuk perangkat mobile yang didukung oleh Google OS, yang pada awalnya dikembangkan oleh Google setelah itu diselesaikan oleh Handset
Alliance. Android Inc, adalah sebuah perusahaan aplikasi kecil yang
menyediakan lingkungan hidup atau runtime environment yang disebut
Dalvik Virtual Machine (DVM) yang telah dioptimasi untuk dalvik (alat
dengan sistem memori yang kecil). Untuk mengembangkan Android, dibentuk Open Handset Aliance (OHA), konsorium dari 34 perusahaan
hardware, software dan telekomunikasi, termasuk Google, HTC, Intel,
Motorola, Qualcomm, T-mobile dan MCBI. Secara garis besar arsitektur Android terdiri atas Applications dan Widget, Applications Frameworks,
Libraries, Android Run Time, dan Linux Kernel.
Application dan widget merupakan layer dimana hanya
berhubungan dengan aplikasi saja.
Applications Frameworks merupakan Open Development
Platform yang ditawarkan Android untuk dapat dikembangkan guna membangun aplikasi. Pengembang memiliki akses penuh terhadap Aplication Programing Interface (API) Frameworks seperti katagori yang dilakukan aplikasi inti. Komponen di dalamnya meliputi : Views, Content Provider, Resource Manager, Notification Manager dan Activity Manager.
Libraries adalah dimana fitur-fitur Android berada.
Android Run Time merupakan layer yang memuat aplikasi
Android dapat dijalankan, di mana dalam prosesnya menggunakan implementasi Linux.
Linux Kernel merupakan layer inti dari sitem Android yang
Struktur aplikasi Android ditulis dalam pemrograman Java. Kode Java dikompilasi bersama file resource yang dibutuhkan oleh aplikasi, dimana prosesnya dijalankan oleh tools yang disebut apt tools ke dalam paket Android, sehingga menghasilkan file dengan ekstensi .apk. File apk ini yang disebut dengan aplikasi, dan nantinya dijalankan pada perangkat Android. Ada empat komponen dalam suatu aplikasi Android :
Activities merupakan komponen yang menyajikan antar muka
kepada pengguna.
Service merupakan komponen yang tidak memiliki tampilan
program, tetapi berjalan pada background.
Broadcast Receiver merupakan komponen yang berfungsi untuk
menerima dan bereaksi menyampaikan notifikasi.
Content Provider merupakan komponen yang membuat
kumpulan aplikasi data secara spesifik sehingga bisa digunakan oleh aplikasi lain.
Pada perancangan system ini android menggunakan menggunakan sistem operasi android Android versi 2.3 (Gingerbread).
2.2.5 Eclipse.
Menurut Aryandi (2012), eclipse adalah sebuah IDE (Integrated
dapat dijalankan di semua platform (platform-independent). Eclipse memiliki beberapa sifat, yaitu :
Berbasis jamak. Target sistem operasi Eclipse adalah Microsoft
Windows,Linux, Solaris, AIX, HP-UX dan Mac OS X.
Mengakomodasi banyak bahasa. Eclipse dikembangkan
dengan bahasa pemrograman Java, akan tetapi Eclipse mendukung pengembangan aplikasi berbasis bahasa pemrograman lainnya, seperti C/C++, Cobol, Python, Perl, PHP dan lain sebagainya.
Memiliki banyak kegunaan. Selain sebagai IDE untuk
pengembangan aplikasi, Eclipse pun bisa digunakan untuk aktivitas dalam siklus pengembangan aplikasi, seperti dokumentasi, test aplikasi, pengembangan website dan lain sebagainya.
Eclipse IDE memiliki konsep yang terbuka, mudah diperluas
(extensible) untuk apa saja dan tidak untuk sesuatu yang spesifik. Eclipse
tidak hanya untuk mengembangkan program Java, akan tetapi dapat digunakan untuk berbagai macam keperluan, cukup dengan menginstal plug in yang dibutuhkan. Dengan menggunakan Eclipse setiap orang bisa membuat plug in sesuai dengan keinginannya. Terdapat banyak versi dari Eclipse yang sudah pernah muncul sejak tahun 2006. Disini penulis menggunakan Eclipse ADT yang dikeluarkan pada 26 Juni 2013.
Dalam mengembangkan aplikasi Android dibutuhkan Android
Developer Tools (ADT) yaitu plug in untuk Eclipse yang menyediakan
lingkungan profesional. Plug in ini bersifat mambentuk emulator yang langsung menguji apakah aplikasi yang telah dirancang dapat dijalankan atau tidak. Dalam penggunaannya dibutuhkan pula SDK Android, yaitu
aplikasi yang mengatur versi platform Android yang dijalankan dalam
emulator pada Eclipse.
2.2.6 Bahasa Pemrograman C.
Menurut Abdul Kadir (2002, 3) Bahasa C adalah bahasa yang berada diantara bahasa beraras rendah dan bahasa beraras tinggi. Bahasa C adalah bahasa pemrograman terstruktur yang membagi program dalam beberapa blok yang tujuannya adalah untuk mempermudah pengembangan program.2 IDE arduino merupakan compiler yang dikembangkan untuk memprogram modul arduino dengan berbasis bahasa C. Akar bahasa C adalah bahasa BCPL yang dikembangkan oleh Martin Richards pada tahun 1967. Bahasa C adalah bahasa standart, artinya suatu program yang ditulis dengan versi bahasa C tertentu akan dapat dikompilasi dengan versi bahasa C yang lain dengan sedikit modifikasi. Beberapa alasan mengapa bahasa C banyak digunakan, diantaranya adalah sebagai berikut:
1) Bahasa C tersedia hampir di semua jenis komputer. 2) Kode bahasa C sifatnya portabel.
3) Bahasa C hanya menyediakan sedikit kata – kata kunci. 4) Proses executable program bahasa C lebih cepat. 5) Dukungan Pustaka yang banyak.
6) C adalah bahasa yang terstruktur.
7) Selain bahasa tingkat tinggi, C juga dianggap sebagai bahasa tingkat Menengah.
2
8) Bahasa C adalah kompiler
Untuk dapat memahami bagaimana suatu program ditulis, maka struktur dari program harus dimengerti terlebih dahulu. Tiap bahasa Komputer mempunyai struktur program yang berbeda. Struktur dari program memberikan gambaran secara luas, bagaimana bentuk dari program secara umum.
BAB III
PERANCANGAN DAN PEMBUATAN ALAT
3.1 Perancangan
Perancangan merupakan tata cara pencapaian target dari tujuan penelitian. Proses perancangan meliputi tujuan dari sebuah penelitian yang kemudian muncul suatu desain awal yang diperoleh dari spesifikasi system berdasarkan analisis kebutuhan dari sebuah permasalahan yang kemudian dapat ditentukan schedule
Gambar 3.1. Diagram Alur Perancangan
3.2 Perancangan dan Pembuatan Perangkat Keras (Hardware).
3.2.1 Analisis Kebutuhan.
Berdasarkan permasalahan yang telah ditinjau maka dapat alat yang dirancang harus mampu melakukan hal-hal sebagai berikut:
a. Sistem dapat berkomunikasi secara wireless dengan smarphone android dengan perangkat bluetooth
b. Sistem mampu mengontrol lampu dari jarak jauh dengan perangkat android secara bergantian.
3.2.2 Spesifikasi alat.
Untuk mendukung interaktifitas alat dengan pengguna dan menambah keandalan alat, maka dibutuhkan fungsi-fungsi berikut:
Spesifikasi Sistem
Perancangan
Pengujian
Berhasil Gagal
Desain
Prototyping
Validasi
a. Untuk pengontrolan lampu led sistem menggunakan perangkat android versi 4.22
b. Sistem mampu mengontrol 4 buah lampu
3.2.3 Persiapan Alat dan Bahan.
Langkah pertama yang harus dilaksanakan adalah menyiapkan komponen-komponen yang dibutuhkan.
Alat dan bahan :
a. Solder
b. Tenol
c. Multimeter
d. Kabel penghubung
Komponen yang dibutuhkan :
e. Kit Arduino Nano
f. Modul Bluetooth HC-06
g. Transformator 9V
h. Komponen pendukung lainnya (resistor, elko, connector)
3.2.4 Tahap Perancangan Perangkat Keras (Hardware).
Smartphone android akan mengirimkan pesan berupa kode-kode
Bluetooth android akan diterima oleh Bluetooth hc-06 pada arduino dan dikirimkan melalui komunikasi uart. Data ini kemudian oleh arduino akan diproses dan dijadikan acuan untuk melakukan perintah menghidupkan dan mematikan lampu led. Arduino nano merupakan komponen utama sebagai pengendali dari semua input dan output peripheral yang ada.

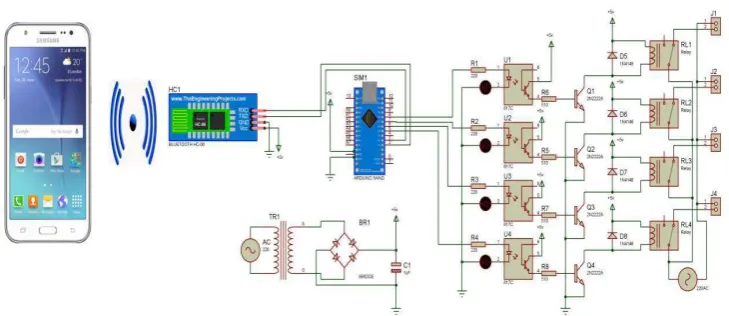

Gambar 3.2. Rangkaian keseluruhan
Secara rinci perancangan elektrik blok rangkaian diuraikan sebagai berikut :
a. Arduino Nano.
Gambar 3.3. Arduino Nano
Arduino nano merupakan sebuah kit yang telah terintegrasi sehingga dalam perancangannya sangat mudah cukup mencolokkan pin-pin yang digunakan dengan komponen sensor, penampil, io dan yang sejenisnya, sehingga tidak perlu menambahkan rangkaian yang lainnya.
b. Rangkaian bluetooth HC-06.
Bluetooth merupakan sebuah teknologi komunikasi wireless
yang beroperasi dalam pita frekuensi 2,4 GHz unlicensed ISM
(Industrial, Scientific and Medical) dengan menggunakan sebuah
frequency hopping tranceiver yang mampu menyediakan layanan
komunikasi data dan suara secara real-time antara hosthost bluetooth
data tanpa menggunakan kabel dan tidak memerlukan saluran koneksi yang terlihat. Pada alat ini smartphone digunakan sebagai pemberi perintah input dan bluetooth yang mengkomunikasikan perintah tersebut terintegrasi dengan sistem mikrokontroler arduino nano.
Bluetooth yang digunakan adalah HC-06 yang memiliki spesifikasi
jarak transmisi ideal 5-10 meter. HC-06 menggunakan sistem komunikasi serial, jadi untuk berkomunikasi dengan arduino hanya dibutuhkan 2 buah jalur kabel tx dan rx.
Gambar 3.4 Komunikasi Bluetooth
c. Rangkaian driver relay.
keunggulan dapat memicu tegangan keluaran dengan cahaya inframerah sehingga antara mikrokontroller tidak berhubungan secara langsung yang hal ini dapat berfungsi untuk menghindari arus tegangan balik dari relay yang menyebabkan mikrokontroller menjadi
hank. Transistor 2n2222 berfungsi sebagai saklar untuk menggerakkan relay pada tegangan 5v volt yang mana On/Off dari relay dipicu dari arus basis 2n2222 yang terhubung pada output dari 817C. Relay inilah yang nantinya akan memutus dan menghubungkan arus yang terhubung ke beban
Gambar 3.5 Relay a. Rangkaian catu daya.
Rangkaian mikrokontroller, Bluetooth dan relay semuanya membutuhkan tegangan catu sebesar 5 V. Untuk memenuhi kebutuhan tersebut digunakan tranformator keluaran 9 volt dengan sebuah regulator yaitu 7805 untuk penstabil tegangan 5VDC.
Gambar 3.6. Rangkaian catu daya.
3.3 Perancangan perangkat Lunak (Software).
3.3.1 Perancangan Perangkat Lunak aplikasi android.
Untuk membangun aplikasi android dibutuhkan software yang mampu mengkompilasi program bahasa java menjadi file berekstensi apk. Untuk memenuhi kebutuhan tersebut dibutuhkan software bundle yang terdiri dari Eclipse, Java development kit, ADT dan SDK plug. Pada saat pertama kali Android project dibuat akan secara otomatis terbentuk beberapa folder dalam ruang kerja Eclipse yaitu: src, gen, Android xxx(versinya), Android Dependencies, bin, res dan juga beberapa file yaitu :
AndroidManifest, proguard, project.properties.
Dalam pembuatan aplikasi dengan menggunakan Eclipse
programmer menulis bahasa pemrograman pada dua file utama yaitu
file.Java dan main.xml. Sedangkan file dan folder lainnya berguna sebagai parameter dan pendeklarasian variabel yang berada dalam aplikasi serta bahan-bahan berupa gambar, efek suara yang diinginkan untuk dimasukkan ke dalam aplikasi. Dan beberapa lainnya telah dibuatsecara otomatis oleh Eclipse. File xml digunakan untuk perancangan aplikasi antarmuka (sket) dan sedangkan aplikasi java digunakan untuk pengontrolan program didalamnya.
3.3.2 Perancangan Perangkat Lunak pada Arduino.
turunan dari bahasa C dan menggunakan IDE Arduino sebagai kompilernya.
IDE Arduino telah disertakan berbagai library untuk mendukung
kemudahan pemrograman. IDE Arduino juga dilengkapi dengan tool
tambahan seperti Programmer.
a. Integrated Development Environment (IDE) Arduino.
Arduino adalah kombinasi dari hardware, bahasa
pemrograman dan Integrated Development Environment (IDE) yang canggih. IDE arduino ini bisa dijalankan di komputer dengan berbagai macam platform karena didukung atau berbasis Java. Source program yang kita buat untuk aplikasi mikrokontroler adalah bahasa C/C++ dan dapat digabungkan dengan assembly. Pemrograman pada IDE arduino menggunakan jendela sketch, yang mana dengan menggunakan sketch pemrograman menjadi sangat mudah. Kemudian program yang telah dibuat akan diuploadkan kedalam chip mikrokontroller Atmega328 melalui jalur USB.
b. Langkah penulisan program pada IDE Arduino.
1) Buka program IDE Arduino.
Gambar 3.7. Jendela IDE arduino
2) Pilih tool dan sorot menu board pilih Arduino nano
[image:39.595.208.421.430.686.2]3) Akan dihasilkan tampilan jendela project yang siap untuk dikerjakan
Gambar 3.9. Jendela Project yang siap dikerjakan
c. Diagram alir.
start
Aktifkan relay 1 Inisialisasi port input/output
Data 1 = 1
No
Yes
Baca Data dari receiver
Matikan sistem No
Yes
stop
Aktifkan relay 2 data 2= 1 No
Yes
Aktifkan relay 3 data 3= 1 No
Yes
No data 4= 1
Yes
[image:41.595.68.519.94.732.2]Aktifkan relay 4
3.4 Sistem Kerja Alat.
BAB IV
PENGUJIAN DAN ANALISA ALAT
4.1 Pengujian.
Dalam bab ini akan dibahas mengenai pengujian dan analisa dari sistem perancangan alat. Tujuan pengujian adalah untuk mengetahui kebenaran rangkaian dan mengetahui kondisi komponen yang akan diuji. Pengujian alat ini sangat penting karena bila ada salah satu dari blok rangkaian yang tidak bekerja sesuai dengan fungsinya dapat diketahui lebih awal sehingga lebih memudahkan dalam menganalisis.
Dengan adanya pengujian-pengujian tersebut, diharapkan kemungkinan terjadinya kesalahan atau kelemahan yang masih terdapat pada tiap-tiap bagian rangkaian dapat diketahui lebih pasti. Sedangkan pengambilan data secara keseluruhan bertujuan untuk membandingkan hasil perhitungan dan hasil pengukuran dengan standar kerja komponen yang terdapat pada data sheet. Pengujian yang dilakukan meliputi pengujian Perangkat Keras (Hardware) dan Perangkat Lunak (Software). Pengujian terpenting adalah pada bagian yang cukup kritis. Dengan mendapatkan parameter hasil pengujian tersebut dapat disimpulkan rangkaian secara keseluruhan dan prinsip kerjaalat dapat diketahui.
4.2 Pengujian Hardware.
4.2.1 Pengujian Bagian Elektronika. a. Pengujian Rangkaian Bluetooth.
Bluetooth merupakan komponen yang digunakan untuk mengirim data dari android ke arduino. Tujuan pengujian bluetooth adalah untuk mengetahui tegangan yang masuk ke bluetooth dan mengetahui koneksi Bluetooth. Pengujian awal dilakukan dengan menguji tegangan bluetooth
[image:44.595.163.518.359.492.2]dan yang kedua dengan menguji konektifitas bluetooth. Tabel 4.1 Hasil pengujian Bluetooth Point yang
diuji Vout(Volt) Indikator terkoneksi/tidak
status
Tegangan 4.92 Led
berkedip Tidak
OK
Koneksi 4.92
Lampu led menyala
tidak berkedip
Terkoneksi OK
Tabel 4.2 Pengujian Jarak Bluetooth
Jarak (meter) Terkoneksi/tidak
terkoneksi Status Ok
1 Terkoneksi OK
2 Terkoneksi OK
4 Terkoneksi OK
6 Terkoneksi OK
8 Terkoneksi OK
10 Terkoneksi OK
11 Terkoneksi OK
12 Terkoneksi OK
13 Tidak terkoneksi gagal
14 Tidak terkoneksi gagal
15 Tidak terkoneksi gagal
Dari tabel 4.2 diketahui bahwa jarak terjauh dari bluetooth adalah 12 sehingga on off tidak dapat bekerja jika jarak antara arduino dengan android lebih dari 12 meter.
b. Pengujian Rangkaian Relay.
Rangkaian relay digunakan untuk memutus arus beban jika tombol pada android ditekan. Pengujian ini dilakukan dengan memberikan logika high atau low pada pin relay yaitu pada pin A7-A4 hasil pengujian relay dapat dilihat pada tabel 4.3
Gambar 4.1 Pengujian Bluetooth
Tabel 4.3 Pengujian relay Tombol yang
ditekan
Kondisi Status
1 Relay 1 on OK
2 Relay 2 on OK
3 Relay 3 on OK
4 Relay 4 on OK
[image:46.595.181.517.546.644.2]c. Pengujian Rangkaian Catu Daya
Rangkaian catu daya merupakan bagian yang cukup penting pada perancangan sistem elektronik. Pada perancangan pengendali jala-jala listrik via bluetooth tegangan yang digunakan adalah 5 volt, Kit Arduino telah dilengkapi dengan IC regulator NCP1117ST50T3G sehingga sangat aman untuk digunakan. Tegangan yang direkomendasikan adalah antara 9-12 volt dan maksimal adalah 15 volt. Pengujian ini bertujuan untuk mengetahui unjuk kerja dari IC regulator NCP1117ST50T3G untuk mengetahui tegangan maksimal dari regulator NCP1117ST50T3G. Untuk melakukan pengujian ini digunakan adaptor variabel 0-15 sebagai sumber utama pengganti trafo dan multimeter digital untuk mengukur tegangan.
Langkah-langkah pengujian :
a) Menyiapkan adaptor variabel 0-15 volt. b) Menyiapkan multimeter AC dan DC
c) Mengatur keluaran adaptor dengan nilai tertentu dan dihubungkan ke regulator NCP1117ST50T3G, kemudian output tegangan dari regulator diukur dengan multimeter pada skala 20 volt. Untuk menguji keluaran dari IC regulator multimeter pada ujung yang positif (warna merah) di colokkan pada kaki no 2 atau 4.
Alat pengujian :
a) Multimeter digital b) Kabel penjepit c) Adaptor variable
Data hasil pengujian dapat dilihat pada tabel 4.4.
Tabel 4.4 Hasil pengujian catu daya untuk regulator NCP1117ST50T3G
No Tegangan Input (DC) Tegangan Output Keterangan
1 2,79 volt 2,13 volt Gagal
2 4,58 volt 3,68 volt Gagal
3 6.91 volt 4,87 volt OK
4 7,26 volt 4.90 volt OK
5 9.12 volt 4.92 volt OK
6 12.5 volt 4.92 volt OK
7 14.8 volt 5.01 volt OK
Data hasil pengujian pada tabel 4.4 dapat dianalisa sebagai berikut. Secara ideal ic regulator NCP1117ST50T3G tegangan keluarannya adalah 5 volt tetapi produsen dari IC ini memberikan toleransi dengan range maksimal 5.2 volt dan minimal 4.8 volt dengan input minimal 7 volt dan maksimal 20 volt sesuai dengan datasheet regulator 7805 yang merupakan persamaan dari IC ini
4.3 Pengujian Software.
[image:49.595.169.457.247.590.2]4.3.1 Pengujian Software komunikasi serial Bluetooth dengan arduino. Komunikasi antara arduino dengan Bluetooth menggunakan sistem komunikasi serial, program arduino dapat dilihat pada Gambar 4.2
Gambar 4.2 Program inisialisasi serial Bluetooth dan pin out
#include <SoftwareSerial.h>
SoftwareSerial mySerial(2, 3); // rx tx int dataFromBT;
int L4=7;
void setup() {
Serial.begin(9600); mySerial.begin(9600);
Serial.println("LEDOnOff Starting...");
// The data rate for the SoftwareSerial port needs to
// match the data rate for your bluetooth board. mySerial.begin(9600);
pinMode(13, OUTPUT); pinMode(L1, OUTPUT); pinMode(L2, OUTPUT); pinMode(L3, OUTPUT); pinMode(L4, OUTPUT);
Program #include <SoftwareSerial.h> digunakan untuk memanggil library
komunikasi serial, bluetooth.begin(9600) berfungsi untuk mendefinisikan baudrate dari Bluetooth ke arduino yang disetting sebesar 9600bps, pinMode(13, OUTPUT); berfungsi untuk mensetting pin 13 arduino sebagai output relay
4.3.2 Pengujian Software On Off Relay.
Gambar 4.4 Program penerimaan data derajat dan tombol tembak
Program diatas menunjukkan komunikasi data dari Bluetooth ke arduino, yang berlanjut kepembacaan data yang dikirimkan dari android ke arduino berupa data 0 dan 1 yang fungsinya untuk mengendalikan on off relay.
void loop() {
if (bluetooth.available()){
dataFromBT = bluetooth.read(); }
Program diatas berfungsi untuk menerima data berupa angka dengan nilai tertentu dari jalur rx arduino. Angka inilah yang nantinya akan menentukan relay tersebut on atau off.
// Turn off LED
digitalWrite(13, HIGH); digitalWrite(L1, HIGH); }
if (dataFromBT == '1') { // Turn on LEFD
digitalWrite(13, LOW); digitalWrite(L1, LOW); }
if (dataFromBT == '2') { // Turn off LED
digitalWrite(13, HIGH); digitalWrite(L2, HIGH); }
Program diatas berfungsi untuk menentukan angka yang akan mengaktifkan relay 1 sampai dengan 4 misalnya jika data yang diterima adalah 0 maka relay yang terhubung pada pin A7 akan off dan ketika data yang diterima adalah 1 maka relay yang terhubung pada pin A7 akan on demikian untuk program yang selanjutnya.
4.3.3 Upload Program.
Gambar 4.4 Mengupload program yang telah dikompilasi ke arduino
4.4 Pengujian keseluruhan.
Tabel 4.4 Hasil Pengujian keseluruhan Tombol Ditekan (Aksi Lampu) Penekanan 1 kali (Aksi Lampu)
Penekanan 2 kali Status
1 Lampu 1
Menyala Lampu 1 Mati OK
2 Lampu 2
Menyala
Lampu 2 Mati OK
3 Lampu 3
Menyala
Lampu 3 Mati OK
4 Lampu 4
Menyala
Lampu 4 Mati OK
ON Semua lampu menyala
- OK
OFF Semua lampu mati
- OK
BAB V
PENUTUP
5.1. Kesimpulan
Berdasarkan perancangan, pembuatan, pengujian alat, dan pembahasan, maka dapat diambil kesimpulan sebagai berikut :
Sistem kontrol jala-jala listrik berbasis wireless dengan menggunakan perangkat bluetooth mampu mengontrol peralatan listrik sebanyak 4 buah lampu dengan jarak maksimal 12 meter dan bekerja dengan baik sesuai dengan fungsi dan tujuannya.
5.2 Saran
Anonim, 2013, Datasheet Mikrokontroler ATMEGA328p www.atmel.com/Images/doc8161.pdf
Anonim, 2012, Datasheet Bluetooth HC-06 www.exp-tech.de/service/datasheet/HC-Serial-Bluetooth-Products.pdf
Aryandie, Introduction Eclipse in Ubuntu. http://ubuntumetro.okesiip.com
Budiharto, Widodo, Panduan Praktikum. Mikrokontroler AVR ATmega16, Jakarta : PT Gramedia. 2008
Budiharto, Widodo. 2012. Robot Vision.Yogyakarta: Andi 2012
http://arduino.cc/en/Guide/ArduinoNano September 2016
http://www.android-app-market.com/android-architecture.html, September 2016
Irawan.. Membuat Aplikasi Android Untuk Orang Awam. Penerbit Maxikom: Palembang. 2012
Kadir Abdul, Pemrograman C++, Yogyakarta: Andi Offset. 2001 Malvino, Prinsip-Prinsip Elektronika, Jakarta : Erlangga. 1996
Wardhana, Lingga, Belajar Sendiri Mikrokontroller AVR ATMega16 Simulasi,
(ADC5)PC5 28 (ADC4)PC4 27 (ADC3)PC3 26 (ADC2)PC2 25 (ADC1)PC1 24 (ADC0)PC0) 23 (SCK)PB5 19 (MISO)PB4 18 (MOSI)PB3 17 (SS)PB2 16 (OC1)PB1 15 (ICP)PB0 14 (AIN1)PD7 13 (AIN0)PD6 12 (T1)PD5 11 (T0)PD4 6 (INT1)PD3 5 (INT0)PD2 4 (TXD)PD1 3 (RXD)PD0 2 GND 8 VCC 7 AVCC 20 AREF 21 XTAL1 9 XTAL2 10 RESET 1 AGND 22 1 2 3 4 5 6 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 1 2 3 4 P$ 1 P$ 1 P$ 2 P$ 2 (AIN0/INT1)PD1 7 (AIN2/PCINT11)PC2 5 (CTS/HWB/AIN6/TO/INT7)PD7 13 (INT4/ICP1/CLK0)PC7 22 (INT5/AIN3)PD4 10 (OC0B/INT0)PD0 6 (OC1A/PCINT8)PC6 23 (PCINT5)PB5 19 (PCINT6)PB6 20 (PCINT7/OC0A/OC1C)PB7 21 (PCINT9/OC1B)PC5 25 (PCINT10)PC4 26 (PD0/MISO/PCINT3)PB3 17 (PDI/MOSI/PCINT2)PB2 16 (RTS/AIN5/INT6)PD6 12 (RXD1/AIN1/INT2)PD2 8 (SCLK/PCINT1)PB1 15 (SS/PCINT0)PB0 14 (T1/PCINT4)PB4 18 (TXD1/INT3)PD3 9 (XCK/AIN4/PCINT12)PD5 11 AVCC 32 D+ 29 D-30 GND 3 PAD 33 RESET(PC1/DW) 24 UCAP 27 UGND 28 UVCC 31 VCC 4 XTAL1 1 XTAL2(PC0) 2 1 2 3 4 5 6 2 1 2 1 2 7 3 6 4 5 3 6 4 5 1 8 2 7 3 6 4 5 1 8 2 7 3 6 4 5 1 2 3 4 1 2 3 4 5 IN 1 ON/OFF 3 NC/FB 4 OUT 5 GND
2 12
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
Complaint and suggestion:sunbirdit@hotmail.com
Product Data Sheet
Module Data Sheet
Rev 1
1
.
0
2.0 2.1 2.2
2006/6/18 2006/9/6 2010/4/22 2011/4/6
DRAWN BY : Ling Xin
MODEL :
HC-06
CHECKED BY : Eric Huang
Description::
BC04 has external 8M Flash and EDR module
HC-06 is industrial, and compatible with civil HC-04
APPD. BY: Simon Mok
REV: 2.0
Page :Former version
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
Complaint and suggestion:sunbirdit@hotmail.com
1. Product’s picture
2. Feature
3. Pins description
4. The parameters and mode of product
5. Block diagram
6. Debugging device
7. Characteristic of test
8. Test diagram
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
[image:61.595.118.484.143.627.2]Complaint and suggestion:sunbirdit@hotmail.com
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
[image:62.595.71.530.77.662.2]Complaint and suggestion:sunbirdit@hotmail.com
[image:62.595.148.448.344.649.2]Figure 2. A Bluetooth module size
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
Complaint and suggestion:sunbirdit@hotmail.com Wireless transceiver
Sensitivity (Bit error rate) can reach -80dBm. The change range of output’s power: -4 - +6dBm. Function description (perfect Bluetooth solution)
Has an EDR module; and the change range of modulation depth: 2Mbps - 3Mbps. Has a build-in 2.4GHz antenna; user needn’t test antenna.
Has the external 8Mbit FLASH
Can work at the low voltage (3.1V~4.2V). The current in pairing is in the range of 30~40mA.
The current in communication is 8mA. Standard HCI Port (UART or USB)
USB Protocol: Full Speed USB1.1, Compliant With 2.0
This module can be used in the SMD. It’s made through RoHS process. The board PIN is half hole size.
Has a 2.4GHz digital wireless transceiver. Bases at CSR BC04 Bluetooth technology. Has the function of adaptive frequency hopping. Small (27mm×13mm×2mm)
Peripherals circuit is simple.
It’s at the Bluetooth class 2 power level.
Storage temperature range: -40 ℃ - 85℃,work temperature range: -25 ℃ - +75℃
Any wave inter Interference: 2.4MHz,the power of emitting: 3 dBm.
Bit error rate: 0. Only the signal decays at the transmission link, bit error may be produced. For example, when RS232 or TTL is being processed, some signals may decay.
Low power consumption
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
Complaint and suggestion:sunbirdit@hotmail.com Bluetooth GPS
Bluetooth PCMCIA , USB Dongle Bluetooth Data Transfer
Software CSR
[image:64.595.169.427.297.544.2]3
.
PINs description
Figure 3 PIN configuration
The PINs at this block diagram is as same as the physical one.
PIN Name
PIN #
Pad type
Description
Note
GND 13 21 22 VSS Ground pot
1V8 14 VDD
Integrated 1.8V (+) supply with On-chip linear regulator output
within 1.7-1.9V
VCC 12 3.3V
AIO0 9 Bi-Directional Programmable input/output line
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
Complaint and suggestion:sunbirdit@hotmail.com PIO1 24
TX EN control output for PA(if fitted)
PIO2 25 Bi-Directional Programmable input/output line
PIO3 26 Bi-Directional Programmable input/output line
PIO4 27 Bi-Directional Programmable input/output line
PIO5 28 Bi-Directional Programmable input/output line
PIO6 29 Bi-Directional Programmable input/output line CLK_REQ
PIO7 30 Bi-Directional Programmable input/output line CLK_OUT
PIO8 31 Bi-Directional Programmable input/output line
PIO9 32 Bi-Directional Programmable input/output line
PIO10 33 Bi-Directional Programmable input/output line
PIO11 34 Bi-Directional Programmable input/output line
RESETB 11
CMOS Input with weak intemal
pull-down
UART_RTS 4
CMOS output, tri-stable with weak
internal pull-up
UART request to send, active low
UART_CTS 3
CMOS input with weak internal
pull-down
UART clear to send, active low
UART_RX 2
CMOS input with weak internal
pull-down
UART Data input
UART_TX 1
CMOS output, Tri-stable with weak internal
pull-up
UART Data output
SPI_MOSI 17
CMOS input with
weak internal pull-down
Serial peripheral interface data input
SPI_CSB 16 CMOS input with weak internal
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
Complaint and suggestion:sunbirdit@hotmail.com pull-down
SPI_MISO 18
CMOS input with weak internal
pull-down
Serial peripheral interface data Output
USB_- 15 Bi-Directional
USB_+ 20 Bi-Directional
1.8V 14 1.8V external power supply input
Default :
1.8V internal powe
r supply.
PCM_CLK 5 Bi-Directional
PCM_OUT 6 CMOS output
PCM_IN 7 CMOS Input
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
Complaint and suggestion:sunbirdit@hotmail.com
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
[image:69.595.57.525.120.702.2]Complaint and suggestion:sunbirdit@hotmail.com
Figure 5 Block diagram 1
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
Complaint and suggestion:sunbirdit@hotmail.com
6. Debugging device
6.1 Device
PC, hardware, 3G,3G Frequency Counter (SP3386), 3.15V DC power supply, Shielding,Bluetooth
Test box. 6.2 Software
7. Characteristic of test
Test Condition 25℃ RH 65%
Min
Typ
Max
Unit
1. Carrier Freq. ( ISM Band ) 2.4 2.4835 MHz 2. RF O/P Power -6 2 4 dBm
3. Step size of Power control 2 8 dB 4. Freq. Offset ( Typical Carrier freq.) -75 75 KHz 5. Carrier Freq. drift ( Hopping on, drift rate/50uS ) -20 20 KHz 1 slot packet -25 25 KHz
3 slot packet -40 -40 KHz 6. Average Freq. Deviations ( Hopping off, modulation ) 140 175 KHz Freq. Deviation 115 KHz
Ratio of Freq. Deviation 0.8
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
Complaint and suggestion:sunbirdit@hotmail.com
UUT Interface
circuit 3GHz Ferq.
Counter
RF O/P
SPI
LPT1
COM 1 RS232
[image:71.595.113.479.150.349.2]CH C
Fig 1. Programming and Freq. Alignment
Shielding Box
Computer
UUT Bluetooth test
set Computer
Fig 2 RF parameter Test Procedure
[image:71.595.149.377.444.673.2]www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
Complaint and suggestion:sunbirdit@hotmail.com
needn’t pair. The interval of command is about 1 second.
Default parameter: Baud rate:9600N81, ID: linvor, Password:1234 1. Test communication
Send: AT (please send it every second) Back: OK
2. Reset the Bluetooth serial baud rate Send: AT+BAUD1 Back: OK1200 Send: AT+BAUD2 Back: OK2400 …… 1---1200 2---2400 3---4800 4---9600 (Default) 5---19200 6---38400 7---57600 8---115200 9---230400 A---460800 B---921600 C---1382400
PC can’t support the baud rate lager than 115200. The solution is: make the MCU have higher baud rate (lager than 115200) through programming, and reset the baud rate to low level through the AT command.
The baud rate reset by the AT command can be kept for the next time even though the power is cut
off.
3. Reset the Bluetooth name Send: AT+NAMEname
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
Complaint and suggestion:sunbirdit@hotmail.com Back: OKname
Now, the Bluetooth name is reset to be “bill_gates”
The parameter can be kept even though the power is cut off. User can see the new Bluetooth name in PDA refresh service. (Note: The name is limited in 20 characters.)
4. change the Bluetooth pair password Send: AT+PINxxxx
Back:OKsetpin
Parameter xxxx: The pair password needed to be set, is a 4-bits number. This command can be used
in the master and slave module. At some occasions, the master module may be asked to enter the password when the master module tries to connect the slave module (adapter or cell-phone). Only if the password is entered, the successful connection can be built. At the other occasions, the pair can be finish automatically if the master module can search the proper slave module and the password is correct.
Besides the paired slave module, the master can connect the other devices who have slave module, such as Bluetooth digital camera, Bluetooth GPS, Bluetooth serial printer etc.
Example:
Send: AT+PIN8888 Back: OKsetpin
Then the password is changed to be 8888, while the default is 1234. This parameter can be kept even though the power is cut off.
5. No parity check ( The version, higher than V1.5, can use this command ) Send: AT+PN (This is the default value)
Back: OK NONE
6. Set odd parity check ( The version, higher than V1.5, can use this command ) Send: AT+PO
Back: OK ODD
7. Set even parity check( The version, higher than V1.5, can use this command ) Send: AT+PE
www.wavesen.com Phone: 020-84083341 Fax: 020-84332079 QQ:1043073574
Address: Room 527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Post: 510660 Technology consultant: support@wavesen.com Business consultant:sales@wavesen.com
