PENGARUH VARIASI TEMPERATUR PADA PROSES PENCAMPURAN TERHADAP CAMPURAN ASPAL PANAS (ASPHALT HOTMIX)

(1)

(2)

ABSTRAK

PENGARUH VARIASI TEMPERATUR PADA PROSES PENCAMPURAN TERHADAP CAMPURAN ASPAL PANAS (ASPHALT HOTMIX)

Oleh

Darta Suhendra

Penelitian ini dilakukan untuk mengetahui pengaruh variasi temperatur pada proses pencampuran terhadap lapis aspal beton (Laston) AC-WC (Asphalt Concrete-Wearing Course) gradasi kasar pada batas tengah dan bawah terhadap parameter Marshall dengan acuan Spesifikasi Bina Marga 2010.

Dari hasil percobaan yang dilakukan bahwa nilai kadar aspal yang digunakan adalah untuk batas tengah menggunakan kadar aspal 6.75% dan batas bawah 7.1%, setelah itu dilakukan pencampuran variasi suhu dari 120 oC - 180 oC.

Untuk campuran Laston AC-WC gradasi kasar batas tengah dengan kadar aspal 6.75% temperatur yang memenuhi syarat adalah pada suhu 150 oC dengan nilai rongga dalam campuran (VIM) sebesar 3.55% , nilai stabilitas sebesar 1189.75 kg serta nilai MQ sebesar 280.34 kg/mm. Dan pada suhu 160 oC dengan nilai VIM sebesar 3.65%, nilai stabilitas sebesar 1247.31 kg serta nilai MQ sebesar 383.66 kg/mm. Sedangkan pada batas bawah dengan kadar aspal 7.1 % temperatur pencampuran tidak ada yang memenuhi syarat, dikarenakan nilai MQ dibawah nilai minimum yaitu 250 kg/mm.

(3)

(4)

(5)

(6)

Halaman

DAFTAR TABEL ...xvii

DAFTAR GAMBAR ... xx

DAFTAR LAMBANG DAN SINGKATAN ...xxii

I. PENDAHULUAN ... 1

A. Latar Belakang ... 1

B. Rumusan Masalah ... 2

C. Tujuan Penelitian ... 3

D. Batasan Penelitian ... 3

E. Manfaat Penelitian ... 4

F. Hipotesis ... 4

II. TINJAUAN PUSTAKA... 5

A. Pekerjaan Aspal ... 5

B. Lapis Aspal Beton (LASTON) ... 7

C. Campuran Aspal Panas (Asphal Hotmix) ... 8

D. Suhu / Temperatur... 17

E. Gradasi ... 18

F. Karekteristik Campuran Beraspal ... 22

G. Volumetrik Campuran Aspal Beton ... 25

H. Kadar Aspal Rencana ... 31

I. MetodeMarshall ... 32

J. Penelitian Terkaiti ... 35

III. METODOLOGI PENELITIAN ... 38

A. Waktu dan Tempat ... 38

B. Bahan ... 38

C. Peralatan ... 39

D. Prosedur Penelitian ... 40

(7)

IV. HASIL DAN PEMBAHASAN ... 52

A. Hasil Pengujian Aspal dan Agregat ... 52

1. Pengujian Agregat ... 52

2. Pengujian Aspal ... 56

B. Desain Campuran Aspal ... 59

1. Perencanaan Persentase Agregat Campuran ... 59

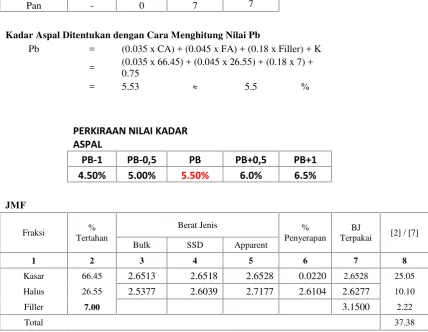

2. Penentuan Perkiraan Kadar Aspal Rencana ... 60

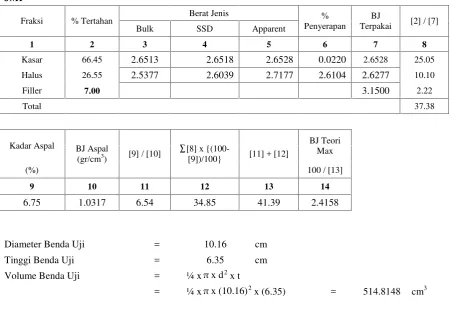

3. Menghitung Berat Jenis Maksimum ... 62

4. Menghitung Berat Total Agregat ... 65

5. Menghitung Berat Masing-masing Agregat ... 66

6. Membuat Benda Uji dan Pengujian dengan AlatMarshall ... 68

7. Hasil Pengujian Campuran Beraspal dengan Alat Marshall ... 69

C. Pembahasan Hasil Penelitian ... 86

1. Variasi Temperatur Pada Campuran Lapis Aspal Beton AC-WC Gradasi Kasar Batas Tengah (Ideal) ... 86

2. Variasi Temperatur Pada Campuran Lapis Aspal Beton AC-WC Gradasi Kasar Batas Bawah ... 88

3. Analisa PengujianMarshall ... 89

V. KESIMPULAN DAN SARAN ... 105

A. Kesimpulan ... 105

B. Saran ... 107 DAFTAR PUSTAKA

LAMPIRAN

(8)

A. Latar Belakang

Transportasi adalah pemindah manusia atau barang dari suatu tempat ketempat yang lain dengan menggunkan sebuah kendaraan yang digerakan oleh manusia ataupun mesin. Banyak negara didunia yang selalu mengandalkan tranportasinya sebagai alat berpindah tempat. Di negara berkembang yaitu di Indonesia transportasi sangatlah di perlukan terutama trnsportasi daratnya di karenakan di Indonesia merupakan negara memiliki banyak pulau yang besar. Seiring perkembangan dan peningkatan jumlah penduduk yang semakin meningkat jumlah kebutuhan kendaraan semakin meningkat pula. Untuk menciptakan transportasi yang baik, harus memiliki sarana dan prasarana yang memadahi khususnya jalan raya.

(9)

Faktor penyebab kerusakan jalan antara lain adalah karena proses pemadatan campuran beraspal dilakukan dilapangan tidak pada temperatur yang tepat, serta dalam proses pengangkutan campuran kemungkinan terjadi perubahan cuaca, misalnya gerimis, hujan atau perubahan suhu pada suatu daerah yang relatif dingin sehingga campuran beraspal tersebut bisa mengalami penurunan suhu. Kondisi ini menyebabkan campuran berasapal tersebut tidak dapat dihamparkan pada lokasi pembangunan jalan karena suhu campuran berada dibawah suhu penghamparan dan pemadatan. Menurut ketentuan campuran beraspal yang telah mengalami penurunan suhu tidak dapat digunakan lagi. Tetapi kenyataan yang banyak terjadi di lapangan adalah penghamparan tetap dilakukan dan diikuti dengan tahap selanjutnya yaitu pemadatan.

Oleh karena itu perlu dilakukan penelitian terhadap pengaruh pemanasan pada campuran lapis aspal beton, yaitu Asphalt Concrete-Wearing Course (AC-WC). Untuk mengetahui hal tersebut dilakukan penelitian pengaruh variasi temperatur campuran dengan suhu standar maksimal sebesar 160 oC (Bina Marga 2010). Dengan variasi suhu 120 oC, 130 oC, 140 oC, 150 oC, 160 oC, 170 oC, 180 oC. Menggunakan aspal keras penetrasi 60/70, dan hasilnya akan dibandingkan dengan parameter Marshall yang mengacu kepada Spesifikasi Bina Marga 2010.

B. Rumusan Masalah

(10)

campuran aspal panas (asphalt hotmix) terhadap parameter Marshall pada Lapisan aspal beton (AC-WC).

C. TujuanPenelitian

Tujuan dari penelitian ini adalah untuk mengetahuipengaruh variasi temperatur pada proses pencampuran terhadap campuran aspal panas (asphalt hotmix) lapis aspal beton AC-WC bergradai kasar batas tengah dan batas bawah terhadap parameterMarshalldengan acuan kepada Spesifikasi Bina Marga 2010.

D. Batasan Penelitian

Batasan masalah penelitian ini adalah untuk mengetahui pengaruh variasi temperatur pada proses pencampuran aspal beton terhadap nilai stabilitas Marshall dengan melakukan proses pengujian di laboratorium. Ruang lingkup dan batasan masalah pada penelitian ini adalah :

1. Tipe campuran yang digunakan adalah Asphalt Concrete - Wearing Course (AC-WC) bergradasi kasar yang dibatasi oleh batas tengah (batas ideal) dan batas bawah dengan menggunakan spesifikasi umum Bina Marga 2010.

2. Penelitian ini memfokuskan variasi suhu 120oC, 130oC, 140 oC, 150oC, 160oC, 170oC, 180oC.

3. Perkiraan kadar aspal optimum (Pb) yang digunakan dengan variasi perkiraan kadar aspal optimum, yaitu: -1; -0,5; Pb; +0,5; +1,0.

(11)

6. Data sekunder didapat dari mahasiwa praktikum pelakanaan perkerasan jalan I.

E. Manfaat Penelitian

Dengan dilakukan penelitian ini diharapkan dapat memberikan informasi pentingnya pengaruh temperatur pada saat pencampuran sehingga saat penghamparan dan pemadatan nantinya jalan tersebut sesuai standar dan dampaknya jalan tersebut lebih tahan lama sesuai dengan umur rencana dari jalan tersebut serta jalan tersebut tidak mudah rusak.

F. Hipotesis

Analisa yang diharapkan dalam penelitian ini adalah sebagai berikut:

1. Pengkajian terhadap temperatur maksimum pada spesifikasi Bina Marga tahun 2010 dengan suhu pencampuran 160oC.

2. Pengaruhnya temperatur terhadap pada parametermarshallseperti:

a. Semakin meningkatnya temperatur melebihi temperatur maksimum maka nilai stabilitas semakin menurun akibat oksidasi aspal.

(12)

A. Perkerasan Jalan

Perkerasan jalan merupakan suatu komponen yang sangat penting dalam memenuhi kelancaran pergerakan lalu lintas. Perkerasan jalan yang digunakan pada saat sekarang ini umumnya terdiri atas tiga jenis, yaitu perkerasan lentur, perkerasan kaku, dan perkerasan komposit. Secara umum bahwa perkerasan jalan ini terdiri dari beberapa lapis, seperti :

• Lapis permukaan (surface course) • Lapis pondasi atas (base course) • Lapis pondasi bawah (subbase course) • Lapisan tanah dasar (subgrad)

1. Perkerasan Lentur (flexible pavement)

(13)

2. Perkerasan Kaku (rigid pavement)

Perkerasan kaku adalah jenis perkerasan yang menggunakan lapisan pelat beton baik menggunakan tulangan atau tanpa tulangan yang diletakkan di atas tanah dasar dengan atau tanpa pondasi bawah. Beban yang bekerja atau yang melintasi lapisan perkerasan kaku sebagian besar dipikul oleh pelat beton tersebut.

3. Perkerasan Komposit (composite pavement)

Perkerasan komposit adalah kombinasi antara konstruksi perkerasan lentur dengan konstruksi perkerasan kaku. Dalam kombinasi tersebut, perkerasan kaku dapat diletakkan di atas perkerasan lentur atau juga sebaliknya.

Perbedaan utama antara perkerasan lentur dan perkerasan kaku dapat terlihat pada Tabel 1 berikut ini:

Tabel 1. Perbedaan perkerasan lentur dan perkerasan kaku

Perkerasan Lentur Perkerasan Kaku

1. Bahan pengikat Aspal Semen

2. Repetisi beban Timbulrutting(lendutan pada jalur roda)

Timbul retak-retak pada permukaan 3. Penurunan tanah dasar Jalan bergelombang

(mengikuti tanah dasar)

Bersifat sebagai balok diatas perletakan 4. Perubahan temperatur Modulus kekakuan

(14)

B. Lapis Aspal Beton (LASTON)

Lapis Aspal Beton adalah suatu lapisan pada konstuksi jalan raya, yang terdiri dari campuran aspal keras dan agregat yang bergradasi menerus, dicampur, dihampar dan dipadatkan dalam keadaan panas pada suhu tertentu. Material agregatnya terdiri dari campuran agregat kasar, agregat halus, dan filer yang bergradasi baik yang dicampur dengan penetration grade aspal. Kekuatan yang didapat terutama berasal dari sifat mengunci (interlocking) agregat dan juga sedikit dari mortar pasir, filler, dan aspal.

Pembuatan LASTON dimaksudkan untuk memberikan daya dukung dan memiliki sifat tahan terhadap keausan akibat lalu lintas, kedap air, mempunyai nilai struktural, mempunyai nilai stabilitas yang tinggi dan peka terhadap penyimpangan perencanaan dan pelaksanaan.

Berdasarkan fungsinya aspal beton dapat diklasifikasikan sebagai berikut: a. Sebagai lapis permukaan (lapis aus) yang tahan terhadap cuaca, gaya

geser, dan tekanan roda serta memberikan lapis kedap air yang dapat melindungi lapis di bawahnya dari rembesan air dikenal dengan nama Asphalt Concrete-Wearing Course(AC-WC).

b. Sebagai lapis pengikat dikenal dengan nama Asphalt Concrete-Binder Course(AC-WC).

(15)

Ketentuan sifat-sifat campuran beraspal dikeluarkan oleh Dinas Permukiman dan Prasarana Wilayah bersama-sama dengan Bina Marga dapat dilihat pada Tabel 2 berikut ini.

Tabel 2. Ketentuan sifat-sifat campuran lapis aspal beton (LASTON)

Sifat-sifat Campuran

LASTON

Lapis Aus Lapis Antar Pondasi Halus Kasar Halus Kasar Halus Kasar Kadar Aspal Efektif (%) Min. 5,1 4,3 4,3 4,0 4,0 3,5 Penyerapan Aspal (%) Maks. 1,2

Jumlah Tumbukan per Bidang 75 112 Rongga dalam Campuran (%) Min. 3,5

Maks. 5,0

Rongga dalam Agregat (%) Min. 15 14 13 Rongga Terisi Aspal (%) Min. 65 63 60 Stabilitas Marshall (kg) Min. 800 1800 Pelelehan (mm) Min. 3,0 4,5 Marshall Quotient (kg/mm) Min. 250 300

Sumber: Dokumen Pelelangan Nasional Pekerjaan Jasa Pelaksanaan Konstruksi BAB VII Spesifikasi Umum Devisi 6 Tabel 6.3.3.(1c)

C. Campuran Aspal Panas (Asphalt Hot Mix)

(16)

memudahkan dalam pelaksanaan pencampuran. Sebagaimana kita ketahui, aspal dalam kondisi dingin memiliki sifat fisik yang relatif kaku, sehingga untuk mencairkan perlu dipanaskan terlebih dahulu pada suhu tertentu barulah dicampurkan dengan agregat.

Kemampuan campuran beraspal dalam memperoleh daya dukung ditentukan dari friksi dan kohesi bahan-bahan yang digunakan dalam campuran beraspal tersebut. Friksi agregat diperoleh dari gaya gesek antara butiran dan gradasi serta kekuatan agregat itu sendiri. Jika suatu agregat memiliki sifat fisik yang kuat dan gradasi antar butir agregat semakin rapat, maka dengan sendirinya akan memiliki friksi yang baik. Sedangkan untuk kohesi sendiri diperoleh dari sifat-sifat aspal yang digunakan. Oleh sebab itu kinerja campuran beraspal sangat dipengaruhi oleh agregat dan aspal yang digunakan (Bina Marga, 2002).

Bahan penyusun konstruksi perkerasan jalan terdiri dari agregat (agregat kasar dan agregat halus) filler, dan aspal. Berikut adalah bahan penyusun konstruksi perkerasan jalan yang digunakan, yaitu:

1. Aspal

(17)

mendapat cukup pemanasan dan sebaliknya. Sifat viskoelastis inilah yang membuat aspal dapat menyelimuti dan menahan agregat tetap pada tempatnya selama proses produksi dan masa pelayanannya.

Pada dasarnya aspal terbuat dari suatu rantai hidrokarbon yang disebut bitumen. Oleh sebab itu, aspal sering disebut material berbituminous. (Manual Pekerjaan Campuran Beraspal Panas, Buku 1: Petunjuk umum). Fungsi aspal adalah sebagai bahan pengikat aspal dan agregat atau antara aspal itu sendiri, juga sebagai pengisi rongga pada agregat. Daya tahannya (durability) berupa kemampuan aspal mempertahankan sifat aspal akibat pengaruh cuaca dan tergantung pada sifat campuran aspal dan agregat. Sedangkan sifat adhesi dan kohesi yaitu kemampuan aspal mempertahankan ikatan yang baik. Sifat kepekaan terhadap temperaturnya aspal adalah material termoplastik yang bersifat lunak / cair apabila temperaturnya bertambah.

Adapun jenis aspal yang merupakan buatan hasil sulingan minyak bumi: a. Aspal keras(Asphalt Cement)

Aspal keras merupakan aspal hasil destilasi yang bersifatviskoelastis sehingga akan melunak dan mencair bila mendapat cukup pemanasan dan akan mengeras pada saat penyimpanan (suhu kamar). Aspal keras/panas (asphalt cement, AC) adalah aspal yang

digunakan dalam keadaan cair dan panas untuk pembuatan Asphalt

(18)

1) Aspal penetrasi rendah 40/55, digunakan untuk kasus jalan dengan volume lalu lintas tinggi dan daerah dengan cuaca iklim panas.

2) Aspal penetrasi rendah 60/70, digunakan untuk kasus jalan dengan volume lalu lintas sedang atau tinggi, dan daerah dengan cuaca iklim panas.

3) Aspal penetrasi rendah 80/100, digunakan untuk kasus jalan dengan volume lalu lintas sedang/rendah dan daerah dengan cuaca iklim dingin.

4) Aspal penetrasi rendah 100/110, digunakan untuk kasus jalan dengan volume lalu lintas rendah dan daerah dengan cuaca iklim dingin.

b. Aspal cair (Cut Back Asphalt)

Adalah campuran antara aspal keras dengan bahan pencair dari hasil

penyulingan minyak bumi. Maka cut back asphalt berbentuk cair

dalam temperatur ruang. Aspal cair digunakan untuk keperluan lapis resap pengikat (prime coat).

c. Aspal emulsi

Aspal emulsi adalah suatu campuran aspal dengan air dan bahan

(19)

Berikut ini adalah Tabel 3 yang berisi spesifikasi dari aspal keras penetrasi 60/70 yang sering digunakan dalam pelaksanaan perkersan di indonesia.

Tabel 3. Spesifikasi aspal keras pen 60/70

No. Jenis Pengujian Metode Persyaratan

1 Penetrasi, 25oC, 100 gr, 5 detik; 0,1 mm SNI 06-2456-1991 60–70

2 Viskositas 135oC SNI 06-6441-1991 385

3 Titik Lembek;oC SNI 06-2434-1991 ≥ 48

5 Daktilitas pada 25oC SNI 06-2432-1991 ≥ 100

6 Titik Nyala (oC) SNI 06-2433-1991 ≥ 232

7 Kelarutan dlmToluene, % ASTM D 5546 ≥ 99

8 Berat Jenis SNI 06-2441-1991 ≥ 1,0

9 Berat yang Hilang, % SNI 06-2441-1991 ≤ 0,8

Sumber:Dokumen Pelelangan Nasional Pekerjaan Jasa Pelaksanaan Konstruksi BAB VII Spesifikasi Umum 2010 Devisi 6 Tabel 6.3.2.5

2. Agregat

(20)

prosentase berat atau 75- 85% agregat berdasarkan prosentase volume. Dengan demikian kualitas perkerasan jalan ditentukan dari sifat agregat dan hasil campuran agregat dengan material lain.

Pemilihan agregat yang akan digunakan harus memperhatikan ketersediaan bahan di lokasi, jenis konstruksi, gradasi, ukuran maksimum, kebersihan, daya tahan, bentuk, tekstur, daya lekat agregat terhadap aspal, dan berat jenisnya. Agregat yang digunakan dalam perkersan jalan ini memiliki diameter agregat antara 19 mm sampai 0.075 mm. Atau agregat yang lolos saringan ¾” sampai no. 200.

Sifat agregat yang menentukan kualitasnya sebagai bahan konstruksi perkerasan jalan dapat dikelompokkan menjadi 3 (tiga) kelompok yaitu:

a. Kekuatan dan keawetan (strength and durability) lapisan perkerasan dipengaruhi oleh gradasi, ukuran maksimum, kadar lempung,

kekerasan dan ketahanan (toughness and durability) bentuk butir serta

tekstur permukaan.

b. Kemampuan dilapisi aspal dengan baik, yang dipengaruhi oleh porositas, kemungkinan basah dan jenis agregat yang digunakan.

c. Kemudahan dalam pelaksanaan dan menghasilkan lapisan yang nyaman dan aman, yang dipengaruhi oleh tahanan geser (skid

resistance) serta campuran yang memberikan kemudahan dalam

pelaksanaan (bituminous mix workability).

(21)

a. Agregat Kasar

Fraksi agregat kasar untuk rancangan campuran adalah yang tertahan ayakan No.8 (2,36 mm) yang dilakukan secara basah dan harus bersih, keras, awet, dan bebas dari lempung atau bahan yang tidak dikehendaki lainnya dan memenuhi ketentuan. Agregat yang digunakan dalam lapisan perkerasan jalan ini adalah agregat yang memiliki diameter agregat antara 2,36 mm sampai 19 mm. Berikut ini adalah Tabel 4 yang berisi spesifikasi dari aspal keras penetrasi 60/70.

Tabel 4. Ketentuan agregat kasar

Pengujian Standar Nilai

Kekekalan bentuk agregat terhadap larutan

natrium dan magnesium sulfat SNI 3407:2008 Maks.12 %

Abrasi dengan

Kelekatan agregat terhadap aspal SNI 03-2439-1991 Min. 95 % Angularitas (kedalaman dari permukaan

<10 cm)

Angularitas (kedalaman dari permukaan≥

10 cm) 80/75

1

Partikel Pipih dan Lonjong ASTM D4791

Perbandingan 1 :5 Maks. 10 % Material lolos Ayakan No.200 SNI 03-4142-1996 Maks. 1 %

(22)

b. Agregat Halus

Agregat halus adalah material yang lolos saringan no.8 (2,36 mm) dan tertahan saringan no.200 (0,075 mm). Fungsi agregat halus adalah sebagai berikut:

1) Menambah stabilitas dari campuran dengan memperkokoh sifat saling mengunci dari agregat kasar dan juga untuk mengurangi rongga udara agregat kasar.

2) Semakin kasar tekstur permukaan agregat halus akan menambah stabilitas campuran dan menambah kekasaran permukaan. 3) Agregat halus pada #8 sampai #30 penting dalam memberikan

kekasaran yang baik untuk kendaraan pada permukaan aspal. 4) Agregat halus pada #30 sampai #200 penting untuk menaikkan

kadar aspal, akibatnya campuran akan lebih awet.

5) Keseimbangan proporsi penggunaan agregat kasar dan halus penting untuk memperoleh permukaan yang tidak licin dengan jumlah kadar aspal yang diinginkan.

(23)

Tabel 5. Ketentuan agregat halus

Pengujian Standar Nilai

Nilai setara pasir SNI 03-4428-1997

Min 50% untuk SS, HRS dan AC bergradasi Halus

Min 70% untuk AC bergradasi kasar Material Lolos Ayakan

No. 200 SNI 03-4428-1997

Maks. 8%

Kadar Lempung SNI 3423 : 2008 Maks 1%

Angularitas (kedalaman

dari permukaan < 10 cm) AASHTO TP-33 atau

ASTM C1252-93

Min. 45 Angularitas (kedalaman

dari permukaan 10 cm) Min. 40

Sumber: Dokumen Pelelangan Nasional Pekerjaan Jasa Pelaksanaan Konstruksi BAB VII Spesifikasi Umum 2010 Devisi6 Tabel 6.3.2.(2a)

c. Bahan Pengisi (Filler)

Bahan Pengisi (filler) berfungsi sebagai pengisi rongga udara pada material sehingga memperkaku lapisan aspal. Bahan yang sering digunakan sebagifilleradalahfly ash, abu sekam, debu batu kapur, dan semen Portland. Filler yang baik adalah yang tidak tercampur dengan kotoran atau bahan lain yang tidak dikehendaki dan dalam keadaan kering (kadar air maks 1%).

Filler yang digunakan pada penelitian ini adalah semen Portland. Fungsifillerdalam campuran adalah:

(24)

2) Filler dan aspal secara bersamaan akan membentuk suatu pasta yang akan membalut dan mengikat agregat halus untuk membentuk mortar. Dan mengisi ruang antara agregat halus dan kasar serta meningkatkan kepadatan dan kestabilan.

D. Suhu / Temperatur

(25)

Tabel 6. Ketetentuan viskositas dan temperatur aspal untuk pencampuran dan pemadatan

No. Prosedur Pelaksanaan Viskositas

aspal (PA.S)

Suhu Campuran (oC)

Pen 60/70

1 Pencampuran benda uji Marshall 0,2 155 ± 1

2 Pemadatan benda uji Marshall 0,4 140 ± 1

3 Pencampuran rentang temperatur sasaran

0,2–0,5 145–155

4 Menuangkan campuran dari AMP ke dalam truk

± 0,5 135–150

5 Pasokan ke alat penghamparan (paver)

0,5–1,0 130–150

6 Penggilasan awal (roda baja) 1–2 125–145

7 Penggilasan kedua (roda karet) 2–20 100–125

8 Penggilasan akhir (roda baja) < 20 > 95

Sumber : Dokumen Pelelangan Nasional Pekerjaan Jasa Pelaksanaan Konstruksi BAB VII Spesifikasi Umum 2010 Devisi 6 Perkerasan Aspal

E. Gradasi

Gradasi agregat adalah distribusi dari ukuran partikel agregat dan dinyatakan dalam persentase terhadap total beratnya. Gradasi agregat ditentukan oleh analisa saringan, dimana contoh agregat ditimbang, dan dipersentasekan agregat yang lolos atau tertahan pada masing-masing saringan terhadap berat total. Gradasi agregat mempengaruhi besarnya rongga dalam campuran dan menentukan apakah gradasi agregat memenuhi spesifikasi atau tidak.

(26)

1. Gradasi seragam(uniform graded)/gradasi terbuka(open graded)

Gradasi seragam (uniform graded)/gradasi terbuka adalah agregat dengan ukuran yang hampir sama/sejenis atau mengandung agregat halus yang sedikit jumlahnya sehingga tidak dapat mengisi rongga antar agregat. Agregat dengan gradasi seragam akan menghasilkan lapisan perkerasan dengan sifat permeabilitas tinggi, stabilitas kurang, berat volume kecil.

2. Gradasi rapat(dense graded)

Gradasi rapat, merupakan campuran agregat kasar dan halus dalam porsi yang seimbang, sehingga dinamakan juga agregat bergradasi baik. Gradasi rapat akan menghasilkan lapisan perkerasan dengan stabilitas tinggi, kurang kedap air, sifat drainase jelek, dan berat volume besar.

3. Gradasi senjang(gap graded)

Gradasi senjang (gap graded), merupakan campuran yang tidak memenuhi dua kategori di atas. Aggregatebergradasi buruk yang umum digunakan untuk lapisan perkerasan lentur merupakan campuran dengan satu fraksi hilang atau satu fraksi sedikit. Gradasi seperti ini juga disebut gradasi senjang. Gradasi senjang akan menghasilkan lapis perkerasan yang mutunya terletak antara kedua jenis di atas.

(27)

mempengaruhi tegangan dan regangan yang diderita campuran beraspal panas akibat beban dinamik lalu lintas. (Utomo, R. Antarikso, 2008).

Gradasi agregat gabungan untuk campuran aspal, ditunjukkan dalam persen terhadap berat agregat dan bahan pengisi, harus memenuhi batas-batas yang diberikan dalam Tabel 7 berikut ini. Pada penelitian ini digunakan campuran Laston AC-WC bergradasi kasar.

Tabel 7. Gradasi agregat gabungan untuk campuran aspal Ukuran

Ayakan (mm)

% Berat yang Lolos Terhadap Total Agregat dalam Campuran Lapis Aspal Beton (AC)

Gradasi Halus Gradasi Kasar

WC BC Base WC BC Base

(28)

Dan grafik gradasi agregat campuran Laston AC-WC bergradasi kasar dapat dilihat pada Grafik 1 berikut ini:

Gambar 1. Grafik gradasi campuran laston AC-WC bergradasi kasar spesifikasi bina marga 2010 0

10 20 30 40 50 60 70 80 90 100

0.01 0.1 1 10

%

L

ol

os

Diameter Saringan (mm)

Kurva Gradasi Agregat

Gradasi Batas Atas (%) Gradasi batas tengah(%) Gradasi Batas Bawah (%)

(29)

F. Karakteristik Campuran Beraspal

Tujuan karakteristik campuran yang harus dimiliki oleh beton aspal adalah stabilitas, keawetan atau durabilitas, kelenturan atau fleksibilitas, ketahanan terhadap kelelahan (fatique risistance), kekesatan permukaan atau ketahanan geser, kedap air, dan kemudahan pelaksanaan (workability). Karakteristik campuran yang harus dimiliki oleh campuran aspal beton campuran panas adalah:

1. Stabilitas

Stabilitas lapisan perkerasan jalan adalah kemampuan lapisan perkerasan menerima beban lalu lintas tanpa terjadi perubahan bentuk tetap seperti gelombang, alur ataupun bleeding. Kebutuhan akan stabilitas setingkat dengan jumlah lalu lintas dan beban kendaraan yang akan memakai jalan tersebut.

Kestabilan yang terlalu tinggi menyebabkan lapisan itu menjadi kaku dan cepat mengalami retak, disamping itu karena volume antar agregat kurang maka kadar aspal yang dibutuhkan pun rendah. Hal ini menghasilkan ikatan aspal mudah lepas sehingga durabilitas menjadi rendah. Stabilitas terjadi dari hasil geseran antar butir, penguncian antar partikel, dan daya ikat yang baik dari lapisan aspal.

Faktor-faktor yang mempengaruhi nilai stabilitas beton aspal adalah :

(30)

b. Kohesi yang merupakan gaya ikat aspal yang berasal dari daya lekatnya, sehingga mampu memelihara tekanan kontak antar butir agregat.

2. Durabilitas (Keawetan/Daya Tahan)

Durabilitas diperlukan pada lapisan permukaan sehingga lapisan dapat mampu menahan keausan akibat pengaruh cuaca, air, dan perubahan suhu ataupun keausan akibat gesekan roda kendaraan. Faktor yang mempengaruhi durabilitas lapis aspal beton adalah:

a. VIM kecil sehingga lapis kedap air dan udara tidak masuk ke dalam campuran yang menyebabkan terjadinya oksidasi dan aspal menjadi rapuh (getas).

b. VMA besar sehingga film aspal dapat dibuat tebal. Jika VMA dan VIM kecil serta kadar aspal tinggi maka kemungkinan terjadinya bleeding cukup besar, untuk mencapai VMA yang besar ini digunakan agregat bergradasi senjang.

c. Film (selimut) aspal, film aspal yang tebal dapat menghasilkan lapis aspal beton yang durabilitas tinggi, tetapi kemungkinan terjadinya bleedingmenjadi besar.

3. Fleksibilitas (Kelenturan)

(31)

a. Penggunaan agregat bergradasi senjang sehingga diperoleh VMA yang besar.

b. Penggunaan aspal lunak (aspal dengan penetrasi yang tinggi).

c. Penggunaan aspal yang cukup banyak sehingga diperoleh VIM yang kecil.

4. Kekesatan (Skid Resistance)

Tahanan geser adalah kekesatan yang diberikan oleh perkerasan sehingga kendaraan tidak mengalami slip baik di waktu hujan (basah) maupun di waktu kering. Kekesatan dinyatakan dengan koefisien gesek antara permukaan jalan dengan roda kendaraan. Tingginya nilai tahanan geser ini dipengaruhi oleh:

a. Penggunaan agregat dengan permukaan kasar.

b. Penggunaan kadar aspal yang tepat sehingga tidak terjadibleeding. c. Penggunaan agregat kasar yang cukup.

5. Fatique Resistance(Ketahanan Kelelahan)

Ketahanan kelelahan adalah ketahanan dari lapis aspal beton dalam menerima beban berulang tanpa terjadinya kelelahan yang berupa alur (rutting) dan retak. Faktor-faktor yang mempengaruhi ketahanan terhadap kelelahan adalah:

a. VIM yang tinggi dan kadar aspal yang rendah akan mengakibatkan kelelahan yang lebih cepat.

(32)

6. Kedap Air

Kemampuan beton aspal untuk tidak dapat dimasuki air ataupun udara lapisan beton aspal. Air dan udara dapat mengakibatkan percepatan proses penuaan asapal dan pengelupasan selimut aspal dari permukaan agregat.

7. Workability(Kemudahan Pelaksanaan)

Kemudahan pelaksanaan adalah mudahnya suatu campuran untuk dihampar dan dipadatkan sehingga diperoleh hasil yang memenuhi kepadatan yang diharapkan. Workability ini dipengaruhi oleh gradasi agregat. Agregat bergradasi baik lebih mudah dilaksanakan daripada agregat bergradasi lain.

G. Volumetrik Campuran Aspal Beton

Volumetrik campuran beraspal yang dimaksud adalah volume benda uji campuran yang telah dipadatkan. Kinerja aspal beton sangat ditentukan oleh volumetrik campuran aspal beton padat yang terdiri dari:

1. Berat Jenis

a. Berat jenisbulkagregat

(33)

Karena agregat total terdiri dari atas fraksi-fraksi agregat kasar, agregat halus dan bahan pengisi yang masing-masing mempunyai berat jenis yang berbeda maka berat jenis bulk (Gsb) agregat total

dapat dirumuskan sebagai berikut.

G_sb= _PP1+P2+………+Pn

Gsb = Berat jenisbulktotal agregat

P1, P2… Pn = Persentase masing-masing fraksi agregat

G1, G2… Gn = Berat jenis bulk masing-masing fraksi agregat

b. Berat jenis efektif agregat

Berat jenis efektif adalah perbandingan antara berat bahan di udara (tidak termasuk rongga yang menyerap aspal) pada satuan volume dan suhu tertentu dengan berat air destilasi dengan volume yang sama dan suhu.

tertentu pula, yang dirumuskan :

G_se= _PPmm- Pb

Gse = Berat jenis efektif agregat

Pmm = Persentase berat total campuran (=100)

(34)

Pb = Kadar aspal berdasarkan berat jenis maksimum

Gb = Berat jenis aspal

c. Berat jenis maksimum campuran

Berat jenis maksimum campuran untuk masing-masing kadar aspal dapat dihitung dengan menggunakan berat jenis efektif (Gse)

rata-rata sebagai berikut:

Gmm = Berat jenis maksimum campuran, rongga udara 0 (Nol).

Pmm = Persentase berat total campuran (=100) Pb= Kadar aspal

berdasarkan berat jenis maksimum.

Ps = Kadar agregat persen terhadap berat total campuran. Gse = Berat jenis efektif agregat.

Gb = Berat jenis aspal.

2. Penyerapan Aspal

Penyerapan aspal dinyatakan dalam persen terhadap berat agregat total tidak terhadap campuran yang dirumuskan sebagai berikut:

P_ba= 100 × Gse- Gsb

G_sb × G_se × Gb (4)

Keterangan:

Pba = Penyerapan aspal, persen total agregat

Gsb = Berat jenisbulkagregat

Gse = Berat jenis efektif agregat

(35)

3. Kadar Aspal Efektif

Kadar efektif campuran beraspal adalah kadar aspal total dikurangi jumlah aspal yang terserap oleh partikel agregat. Kadar aspal efektif ini akan menyelimuti permukaan agregat bagian luar yang pada akhirnya menentukan kinerja perkerasan aspal. Kadar aspal efektif ini dirumuskan sebagai berikut :

P_be= P_b × ba

100 × Ps (5)

Keterangan:

Pbe = Kadar aspal efektif, persen total agregat.

Pb = Kadar aspal persen terhadap berat total campuran.

Pba = Penyerapan aspal, persen total agregat.

Ps = Kadar agregat, persen terhadap berat total campuran.

4. Rongga di antara Mineral Agregat (VMA)

Rongga di antara mineral agregat (VMA) adalah ruang diantara partikel agregat pada suatu perkerasan beraspal, termasuk rongga udara dan volume aspal efektif (tidak termasuk volume aspal yang diserap agregat). VMA dihitung berdasarkan Berat Jenis Bulk Agregat dan dinyatakan sebagai persen volume bulk campuran yang dipadatkan. VMA dapat dihitung pula terhadap berat campuran total atau terhadap berat agregat total. Perhitungan VMA terhadap campuran total dengan persamaan:

a. Terhadap berat campuran total VMA = 100 ×Gmb × Ps

G_sb (6)

(36)

VMA = Rongga diantara mineral agregat, persen volumebulk. Gsb =Berat jenisbulkagregat.

Gmb =Berat jenisbulk campuran padat.

Ps = Kadar agregat, persen terhadap berat total campuran

b. Terhadap berat agregat total VMA = 100 - Gmb

G_sb ×

100

(100 + P_b)× 100 (7)

Keterangan:

VMA = Rongga diantara mineral agregat, persen volumebulk Gsb =Berat jenis bulk agregat

Gmb =Berat jenisbulk campuran padat

Pb = Kadar aspal persen terhadap berat total campuran

5. Rongga Di Dalam Campuran (VIM)

Rongga di dalam campuran atau VIM dalam campuran perkerasan beraspal terdiri atas ruang udara di antara pertikel agregat yang terselimuti aspal. Volume rongga udara dalam persen dapat ditentukan dengan rumus:

VIM = 100 × Gmm× Gmb

G_mm (8)

Keterangan :

VIM = Rongga udara campuran, persen total campuran.

Gmm = Berat jenis maksimum campuran agregat rongga udara 0 (Nol).

(37)

6. Rongga Terisi Aspal (VFA)

Rongga terisi aspal adalah persen rongga yang terdapat di antara partikel agregat yang terisi oleh aspal, tidak termasuk aspal yang diserap oleh agregat. Untuk mendapatkan rongga terisi aspal (VFA) dapat ditentukan dengan persamaan:

VFA = 100 (VMA - VIM)

G_mm (9)

Keterangan:

VFA = Rongga terisi aspal.

VMA = Rongga diantara mineral agregat, persen volumebulk. VIM = Rongga udara campuran, persen total campuran.

Secara skematis campuran aspal beton yang telah dipadatkan dapat digambarkan sebagai Gambar 2 dibawah ini.

Gambar 2. Skematis campuran aspal beton Udara

Aspal

Agregat

VIM

Vmb

Vmm

VMA VFA

Vab

Vse

(38)

Keterangan:

Vmb = Volumebulkdari campuran beton aspal padat.

Vsb = Volume agregat, adalah volumebulkdari agregat (volume

bagian masif + pori yang ada di dalam masing-masing butir agregat).

Vse = Volume agregat, adalah volume aktif dari agregat (volume

bagian masif + pori yang tidak terisi aspal di dalam masing-masing butir agregat).

VMA = Volume pori diantara butir agregat di dalam beton aspal padat. Vmm = Volume tanpa pori dari beton aspal padat.

Va = Volume aspal dalam beton aspal padat.

VIM = Volume pori dalam beton aspal padat.

VFA = Volume pori beton aspal yang terisi oleh aspal.

Vab = Volume aspal yang terabsorbsi kedalam agregat dari beton aspal

Padat.

H. Kadar Aspal Rencana

Kadar aspal rencana merupakan perkiraan awal kadar aspal optimum dapat direncanakan setelah dilakukan pemilihan dan pengabungan pada tiga fraksi agregat. Sedangkan perhitungannya adalah sebagai berikut:

Pb = 0,035(%CA) + 0,045(%FA) + 0,18(%FF) + K ...(10) Keterangan:

(39)

FA = Nilai presentase agregat halus. FF = Nilai presentaseFiller.

K = konstanta (kira-kira 0,5 - 1,0).

Hasil perhitungan Pb dibulatkan ke 0,5% ke atas terdekat.

I. MetodeMarshall

Metode marshall ini bertujuan untuk mengetahui karakteristik dari suatu perkersan lentur. Metodemarshall ini terdiri dari ujimarshalldan parameter marshallyang dijelaskan sebagai berikut:

1. UjiMarshall

Rancangan campuran berdasarkan metodeMarshallditemukan oleh Bruce Marshall. Pengujian Marshall bertujuan untuk mengukur daya tahan (stabilitas) campuran agregat dan aspal terhadap kelelehan plastis (flow). Flow didefinisikan sebagai perubahan deformasi atau regangan suatu campuran mulai dari tanpa beban, sampai beban maksimum.

(40)

2. Parameter PengujianMarshall

Sifat-sifat campuran beraspal dapat dilihat dari parameter-parameter pengujianmarshallantara lain :

a. Stabilitasmarshall

Menurut The Asphalt Institute, Mudianto (2004), Stabilitas adalah kemampuan campuran aspal untuk menahan deformasi akibat beban yang bekerja tanpa mengalami deformasi permanen seperti gelombang, alur ataupun bleeding yang dinyatakan dalam satuan kg atau lb. Nilai stabilitas diperoleh dari hasil pembacaan langsung pada alat Marshall Test sewaktu melakukan pengujian Marshall. Nilai stabilitas yang terlalu tinggi akan menghasilkan perkerasan yang terlalu kaku sehingga tingkat keawetannya berkurang.

b. Kelelehan (Flow)

Seperti halnya cara memperoleh nilai stabilitas, nilai flow merupakan nilai dari masing-masing yang ditunjukkan oleh jarum dial (dalam satuan mm) pada saat melakukan pengujianMarshall. Suatu campuran yang memiliki kelelehan yang rendah akan lebih kaku dan cenderung untuk mengalami retak dini pada usia pelayanannya, sedangkan nilai kelelehan yang tinggi mengindikasikan campuran bersifat plastis.

c. Marshall quotient

(41)

tinggi kekakuan suatu campuran dan semakin rentan campuran tersebut terhadap keretakan. Berikut ini persamaan untuk nilai MQ:

= . (11)

Keterangan:

MQ =Marshall Quotient(kg/mm). S = Nilai stabilitas terkoreksi (kg). F = Nilai flow (mm).

d. Rongga terisi aspal /Void Filled with Asphalt(VFA)

Rongga terisi aspal/ Void Filled with Asphalt (VFA) adalah persen rongga yang terdapat diantara partikel agregat (VMA) yang terisi oleh aspal, tidak termasuk aspal yang diserap oleh agregat.

e. Rongga antar agregat /Void in Mineral Aggregate(VMA)

Rongga antar agregat (VMA) adalah ruang rongga diantara partikel agregat pada suatu perkerasan, termasuk rongga udara dan volume aspal efektif (tidak termasuk volume aspal yang diserap agregat).

f. Rongga udara di dalam campuran /Voids In Mix(VIM)

(42)

J. Penelitian Terkait

Penelitian-penelitian tentang pengaruh variasi temperatur pada proses pencampuran terhadap campuran aspal panas (asphalt hotmix) yang pernah dilakukan oleh beberapa peneliti dan dapat dijadikan acuan atau literatur untuk penyusunan skripsi / penelitian ini diantaranya:

1. Susilo, Joko. Pada Jurnal Ilmiah Teknik Sipil Universitas Riau dengan judul “Pengaruh Variasi Suhu Pencampuran Dan Pemadatan Campuran Beraspal Panas Menggunakan Aspal Retona Blend 5”.2010. Penelitian ini Penelitian ini dilakukan di Laboratorium Jalan Raya Fakultas Teknik Universitas Riau, dengan dasar menggunakan metode pengujian yang mengacu pada Spesifikasi Umum Bina Marga Tahun 2010.

Metode analisis yang digunakan dalam penelitian ini yaitu dengan cara mengidentifikasi semua permasalahan dan hasilnya berdasarkan fakta dan data yang diperoleh dari hasil pengujian yang ada serta berdasarkan studi pustaka dan data pendukung lainnya. Variasi kadar aspal yang akan digunakan adalah sebanyak 5 (lima) buah variasi kadar aspal dengan rentang per variasi adalah 0,5%, dimana kadar aspal awal digunakan sebagai titik tengah, sehingga variasi kadar aspal yang akan digunakan adalah 4,5%; 5%; 5,5%; 6% dan 6,5%.

(43)

sedangkan untuk temperatur suhu pemadatan dari nilai viskositas 280 Cst sebesar 156°C. Toleransi temperatur suhu untuk suhu pencampuran dan pemadatan sebesar ± 5°C.

2. M. Zainul Arifin, dkk. 2012 Jurusan Sipil Fakultas Teknik Universitas Brawijaya Malang dengan judul “ Pengaruh Penurunan Suhu (Dengan dan Tanpa Pemanasan) terhadap Parameter Marshall Campuran Aspal Beton “. Peneilitian ini Penelitian ini mengambil variasi suhu awal dari 50_°C sampai 100_°C dengan interval 10_°C. Dalam rentang suhu tersebut akan diperoleh suhu optimum. Variasi penurunan suhu yang dilakukan adalah 50°C, 60°C, 70°C, 80°C, 90°C, 100°C, dan 110°C.

Penentuan variasi penurunan suhu yang paling rendah adalah 50°C. Sedangkan variasi suhu tertinggi diambil 110°C, hal ini berdasarkan dari SKBI – 2.4.26.1987 bahwa pemadatan dilakukan pada saat suhu campuran minimum 110°C. Penurunan suhu tanpa pemanasan ulang, masing – masing campuran didiamkan sampai suhu 50°C, 60°C, 70°C, 80°C, 90°C, 100°C dan 110°C lalu masing-masing campuran tersebut dipadatkan.

(44)

a. Campuran LASTON dengan kadar aspal 6% yang mengalami penurunan suhu lalu dipanaskan ulang akan menghasilkan suhu optimum yang berbeda bila dibandingkan dengan campuran yang tidak dipanaskan ulang. Suhu optimum untuk campuran yang tidak dipanaskan ulang adalah 104,81_°C sedangkan untuk campuran yang dipanaskan ulang sampai suhu 110_°C adalah 75ºC. Hal ini menunjukkan bahwa perlakuan pemanasan ulang sangat berpengaruh karena campuran beraspal yang telah mencapai suhu rendah membutuhkan banyak aspal untuk mencapai ikatan agregat yang optimal.

(45)

A. Waktu dan Tempat

Penelitian ini dilaksanakan di Laboratorium Inti Jalan Raya Fakultas Teknik Jurusan Teknik Sipil Universitas Lampung.

B. Bahan

Adapun bahan yang digunakan dalam penelitian ini :

1. Agregat kasar yang digunakan berasal dari PT. Sumber Batu Berkah, Tarahan, Lampung Selatan.

2. Agregat halus yang digunakan berasal dari PT. Sumber Batu Berkah, Tarahan, Lampung Selatan.

3. Filler atau material lolos saringan No. 200 yang digunakan dalam penelitian ini adalahPortland Cement.

(46)

C. Peralatan

Peralatan yang digunakan pada penelitian ini adalah : 1. Alat Uji Pemeriksaan Aspal

Alat uji pemeriksaan aspal yaitu: alat uji penetrasi, alat uji titik lembek, alat uji daktilitas, alat uji berat jenis (piknometer), dan alat uji kehilangan berat (pemanas).

2. Alat Uji Pemeriksaan Agregat

Alat uji pemeriksaan agregat yaitu: Satu set saringan (Sieve Analyisis), tes keausan agregat (Los Angeles Tests Machine), alat uji berat jenis (piknometer, timbangan, pemanas), Aggregate Impact Machine, Aggregate Crushing Machine, dan alat pengukur kepipihan (Thickness Gauge).

3. Alat Uji Karakteristik Campuran Beraspal

Alat uji karakteristik campuran beraspal yaitu menggunakan seperangkat alat dalam pengujian untuk metodeMarshall, meliputi:

a. Alat Marshall yang terdiri dari kepala penekan berbentuk lengkung, cincin penguji berkapasitas 22,2 KN (5000 lbs) yang dilengkapi dengan arlojiflowmeter.

b. Alat cetak benda uji berbentuk silinder dengan diameter 4 inchi (10,16 cm) dan tinggi 2,5 inchi (6,35 cm).

(47)

d. Ejektor untuk mengeluarkan benda uji dari cetakan setelah proses pemadatan.

e. Bak perendam (water bath) yang dilengkapi pengatur suhu.

f. Alat-alat penunjang yang meliputi kompor, thermometer, oven, sendok pengaduk, sarung tangan anti panas, kain lap, panci pencampur, timbangan, dan jangka sorong.

D. Prosedur Penelitian

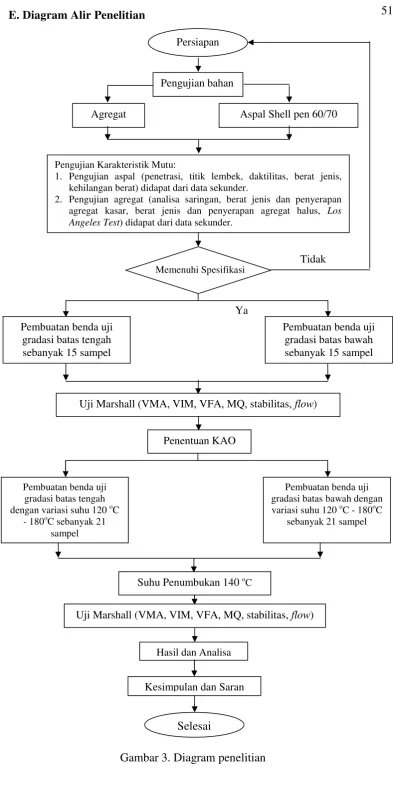

Prosedur penelitian yang akan dilakukan mulai dari awal sampai akhir dijelaskan sebagai berikut:

1. Persiapan

Persiapan yang dilakukan yaitu persiapan pustaka, bahan, dan alat-alat yang digunakan. Persiapan bahan ini meliputi (aspal keras, agregat kasar, agregat halus, dan filler) yaitu dengan mendatangkan bahan dari sumbernya ke Laboratorium Inti Jalan Raya Fakultas Teknik Universitas Lampung dan kemudian menyiapkan bahan-bahan tersebut sebelum diuji dan digunakan dalam campuran beraspal.

2. Pengujian Bahan a. Pengujian Aspal

1) Uji penetrasi

(48)

2) Titik lembek aspal

Pemerikasaan ini bertujuan untuk menentukan titik lembek aspal yang berkisaran antara 30 oC sampai 200 oC . Yang dimaksud dengan titik lembek adalah suhu pada bola baja, dengan berat tertentu, mendesak turun sehingga lapisan aspal yang tertahan dalam ukuran cincin berukuran tertentu, sehingga aspal tersebut menyentuh plat dasar yang terletak dibawah cincin pada tinggi tertentu, sebagai akibat dari pemanasan yang dilakukan.

3) Pemeriksaan berat minyak dan aspal

Pemeriksaan ini bertujuan untuk menetapkan kehilangan berat minyak dalam aspal dengan cara pemanasan pada tebal tertentu, yang dinyatakan dalam persen dari berat semula.

4) Daktilitas bahan-bahan aspal

Tujuan percobaan ini adalah untuk mengetahui sifat kohesi dan kuat tarik aspal dengan cara mengukur jarak terpanjang yang dapat ditarik antara dua cetakan yang berisi bitumen keras pada suhu dan kecepatan tarik tertentu.

5) Pemeriksaan berat jenis aspal

(49)

Tabel 8. Standar pengujian aspal

No. Jenis Pengujian Standar Pengujian Syarat

1 Penetrasi, 25oC, 100 gr, 5 SNI 06-2456-1991 60 - 70 2 Berat Jenis SNI 06-2441-1991 ≥ 1,0

3 Titik Lembek;oC SNI 06-2434-1991 ≥ 48

4 Berat yang Hilang SNI 06-2441-1991 maks 0,4% 5 Daktilitas SNI 06-2432-1991 ≥ 48

Sumber : Dokumen Pelelangan Nasional Pekerjaan Jasa Pelaksanaan Konstruksi BAB VII Spesifikasi Umum 2010 Devisi 6

b. Pengujian Agregat

1) Berat jenis dan penyerapan agregat kasar dan agregat halus

Tujuan dari pengujian ini adalah untuk menentukan berat jenis pada agregat kasar dan halus pada kondisi SSD (Surface Saturated Dry), kondisi kering (Bulk Spesific Gravity Dry), kondisi semu (Apperant Spesific Gravity), dan penyerapan (absorbtion) dari agregat kasar dan halus.

2) Pemeriksaan keausan agregat

Pemeriksaan ini bertujuan untuk menentukan ketahanan agregat kasar terhadap keausan dengan mempergunakan mesinLos Angeles. Keausan tersebut dinyatakan dengan perbandingan antara berat bahan aus lewat saringan no.12 terhadap beratsemula dalam persen.

(50)

4) Pemeriksaan keekuatan agregat terhadap tekanan (Aggregate Crushing Value)

Pemeriksaan ini bertujuan untuk menentukan nilai kekuatan relative agregat terhadap tekanan dengan menyatakan nilai Aggregate Crushing Value (ACV).

5) Indeks kepipihan (Flakyness)

Tujuan dari pengujian ini adalah untuk menentukan indeks kepipihan agregat.

6) Analisis saringan agregat halus dan kasar

Tujuan dari pengujian ini adalah untuk mengetahui butiran (gradasi) agregat halus dan kasar dengan menggunakan saringan.

Tabel 9. Standar pemeriksaan agregat

No Jenis Pengujian Standar Uji Syarat

1 Analisa saringan SNI 03-1968-1990 -2

4 Tes Abrasi SNI 03-2417-1990 Maks. 40% 5 Aggregate Impact

terhadap aspal SNI 03-2439-1991 Min. 95% 8 Partikel Pipih dan

Lonjong ASTM D4791 Maks. 10%

(51)

3. Menentukan Fraksi Agregat

Persentase fraksi agregat yang akan di gunakan pada penelitian ini adalah sesuai dengan spesifikasi yang digunakan yaitu AC-WC (Asphalt Concrete -Wearing Course). Berikut adalah Tabel 10 yaitu gradasi agregat untuk campuran LASTON.

Tabel 10. Gradasi agregat untuk campuran LASTON

`Ukuran Ayakan

% Berat Yang Lolos LASTON (AC)

Gradasi Halus Gradasi Kasar

(inch) (mm) AC-WC AC-BC

AC-Base AC-WC AC-BC AC-Base

11/2'' 37,5 - - 100 - - 100

Sumber: Dokumen Pelelangan Nasional Pekerjaan Jasa Pelaksanaan Konstruksi BAB VII Spesifikasi Umum 2010 Devisi 6 Tabel 6.2.2.3

(52)

Tabel 11. Komposisi agregat dalam campuran

Ukuran Saringan Lolos Saringan

Inchi mm Gradasi Batas Tengah (%)

4. Pembuatan Benda Uji Campuran Beraspal

a. Menghitung perkiraan awal kadar aspal (Pb) sebagai berikut:

Pb = 0,035 (%CA) + 0,045 (%FA) + 0,18 (% FF) + Konstanta

Keterangan:

Nilai konstanta kira-kira 0,5 sampai 1,0 untuk Laston dan 2,0 sampai 3,0 untuk Lataston. Untuk jenis campuran lain gunakan nilai 1,0 sampai 2,5.

Pb : Kadar aspal tengah/ideal, persen terhadap berat campuran CA : Persen agregat tertahan saringan No. 8.

FA : Persen agregat lolos saringan No. 8 dan tertahan saringan No. 200.

(53)

b. Setelah didapat nilai kadar aspal, selanjutnya berat jenis maksimum (BJ Max) dihitung dengan mengambil data dari percobaan berat jenis agregat halus dan agregat kasar.

c. Jika semua data telah didapatkan, yang dilakukan berikutnya adalah menghitung berat sampel, berat aspal, berat agregat dan menghitung kebutuhan agregat tiap sampel berdasarkan persentase tertahan. d. Mencampur agregat dengan aspal pada suhu optimum 150 0C pada

gradasi kasar pada batas tengah dan batas bawah.

e. Melakukan pemadatan standar dengan Aoutomatic Marshall Compactorterhadap sampel sebanyak 2 x 75 kali tumbukan.

f. Setelah itu benda uji di tesmarshalldan di dapat nilai KAO.

g. Setelah di dapat nilai KAO maka pada saat pencampuran dilakukan pencampuaran variasi temperatur yaitu gradasi kasar pada :

1) Batas tengah : 120 oC, 130oC, 140 oC, 150oC, 160oC, 170oC, 180oC.

2) Batas bawah : 120 oC, 130oC, 140 oC, 150oC, 160oC, 170oC, 180oC.

h. Melakukan pemadatan standar dengan Aoutomatic Marshall Compactor terhadap sampel sebanyak 2 x 75 kali tumbukan dengan suhu 140 0C berdasarkan penggilasan awal (breakdown rolling) sebesar 1250C–1450C (Spesifikasi Bina Marga 2010).

(54)

j. Mengukur ketebalan, menimbang, dan kemudian merendam benda uji dalam air pada suhu normal selama 24 jam.

k. Menimbang kembali benda uji untuk mendapatkan berat jenuh (SSD). l. Sebelum menguji benda uji dengan alat marshall, merendam benda uji

terlebih dahulu dalamwaterbathpada suhu 600C selama 30 menit.

Benda uji dibuat sebanyak 3 buah pada masing-masing variasi kadar aspal dengan gradasi batas tengah dan batas bawah dan total benda uji adalah 72 benda uji, yang dijelaskan dalam Tabel 12 berikut:

Tabel 12. Ketentuan pembuatan benda uji campuran aspal beton (LASTON) AC WC

Pb–1,0 3 buah 3 buah Campuran _{spesifikasi AC WC + kadar aspal}agregat dengan minyak Pb–1,0 (%)

Pb–0,5 3 buah 3 buah Campuran _{spesifikasi AC WC + kadar aspal}agregat dengan minyak Pb–0,5 (%)

Pb 3 buah 3 buah Campuran _{spesifikasi AC WC + kadar aspal}agregat dengan minyak Pb (%)

Pb + 0,5 3 buah 3 buah Campuran _{spesifikasi AC WC + kadar aspal}agregat dengan minyak Pb + 0,5 (%)

Pb + 1,0 3 buah 3 buah Campuran _{spesifikasi AC WC + kadar aspal}agregat dengan minyak Pb +1,0 (%)

(55)

Tabel 13. Pencampuran setelah didapat nilai KAO

Jumlah 21 buah 21 buah

5. Pemeriksaan dengan AlatMarshall a. Pemeriksaan berat jenis campuran

Setelah dilakukan pencampuran material, pembuatan benda uji dan pemadatan kedua sisi dilaksanakan, benda uji dikeluarkan dari cetakan kemudian diukur pada tiga sisi setiap benda uji dan ditimbang untuk mendapatkan berat benda uji kering. Kemudian merendam benda uji di dalam bak selama 3-5 menit dan ditimbang dalam air untuk mendapatkan berat benda uji dalam air. Kemudian benda uji diangkat dan dilap sehingga kering permukaan dan didapatkan berat benda uji kering permukaan jenuh (SSD).

b. Pengujian

(56)

menit dengan suhu tetap 60oC (± 1oC). Setelah itu benda uji diletakkan ke dalam segmen bawah kepala penekan dengan catatan bahwa waktu yang diperlukan dari saat diangkatnya benda uji dari bak perendam (water bath) maksimum tidak boleh melebihi 30 detik.

Kemudian benda uji dibebani dengan kecepatan tetap sekitar 50 mm per menit sampai pembebanan maksimum tercapai atau pembebanan menurun seperti yang ditunjukkan oleh jarum arloji tekan. Mencatat nilai flow yang ditunjukkan oleh dial pengukur flow pada saat pembebanan mencapai maksimum.

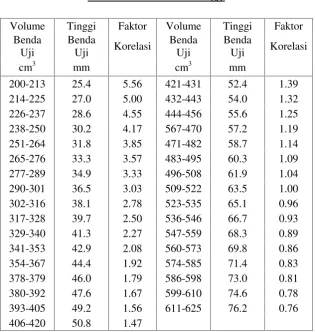

6. Menghitung ParameterMarshall

Setelah pengujian Marshallselesai serta nilai stabilitas dan flowdidapat, selanjutnya menghitung parameter Marshall yaitu VIM, VMA, VFA, berat volume, dan paremeter lainnya sesuai parameter yang ada pada spesifikasi campuran. Kemudian menggambarkan hubungan antara kadar aspal dan parameterMarshall, yaitu gambar hubungan antara:

a. Kadar aspal dengan stabilitas b. Kadar aspal denganflow c. Kadar aspal dengan VIM d. Kadar aspal dengan VMA e. Kadar aspal dengan VFA

(57)

7. Pengolahan Hasil Penelitian dan Pembahasan

(58)

Pengujian Karakteristik Mutu:

1. Pengujian aspal (penetrasi, titik lembek, daktilitas, berat jenis, kehilangan berat) didapat dari data sekunder.

2. Pengujian agregat (analisa saringan, berat jenis dan penyerapan agregat kasar, berat jenis dan penyerapan agregat halus, Los Angeles Test) didapat dari data sekunder.

Uji Marshall (VMA, VIM, VFA, MQ, stabilitas,flow)

Hasil dan Analisa

Kesimpulan dan Saran

Selesai

Suhu Penumbukan 140o C

Persiapan

Pengujian bahan

Agregat Aspal Shell pen 60/70

Memenuhi Spesifikasi

Uji Marshall (VMA, VIM, VFA, MQ, stabilitas,flow)

Penentuan KAO dengan variasi suhu 120oC

- 180oC sebanyak 21 sampel

Pembuatan benda uji gradasi batas bawah dengan variasi suhu 120oC - 180oC

sebanyak 21 sampel

Ya

Tidak

(59)

A. Kesimpulan

Kesimpulan yang dapat diambil berdasarkan hasil analisis dan pembahasan penelitian adalah sebagai berikut :

1. Berdasarkan hasil uji material baik aspal, agregat kasar, agregat halus dan bahan pengisi (filler) sudah memenuhi spesifikasi Bina Marga 2010.

2. Untuk campuran lapis aspal beton (Laston) AC-WC gradasi kasar batas tengah dengan kadar aspal 6.5% dengan temperatur pencampuran sebesar 150oC tidak memenuhi syarat spesifikasi Bina Marga dikarenakan nilai MQ yang dibawah standar minimum yaitu 250 kg/mm. Sedangkan untuk kadar aspal 6.75% temperatur pencampuran yang memenuhi syarat adalah pada suhu 150 oC dengan nilai rongga dalam campuran (VIM) sebesar 3.55%, nilai stabilitas sebesar 1189.75 kg serta nilai MQ sebesar 280.34 kg/mm. Dan pada suhu 160 oC dengan nilai VIM sebesar 3.65%, nilai stabilitas sebesar 1247.31 kg serta nilai MQ sebesar 383.66 kg/mm.

(60)

nilai stabilitas sebesar 1101.13 kg dan nilai MQ sebesar 291.11 kg/mm sudah memenuhi syarat Bina Marga 2010 tetapi rongga udara dalam campuranya (VIM) sebesar 6.38% di atas nilai maksimum yaitu 3%-5% .

4. Kadar aspal optimum dari lapis aspal beton (Laston) AC-WC gradasi kasar pada batas tengah dan batas bawah tidak di dapat, dikarenakan ada beberapa parameter marshall yang tidak terpenuhi. Hal ini diakibatkan masih kurang telitinya peneliti terhadap material yang digunakan, dikarenakan material yang digunakan kurang bersih sehingga debu yang terdapat pada agregat mempengaruhi dari campuran aspal tersebut.

5. Hipotesis bahwa stabilitas akan semakin menurun seiring dengan meningkatnya temperatur tidak dapat diterima dikarenakan bahwa hasil penelitian bahwa semakin meningkat suhu temperature stabilitas semakin tinggi pada suhu 180oC. Sedangkan pada rongga udaranya benar bahwa semakin meningkatnya temperatur rongga udara semakin menurun.

B. Saran

Saran yang dapat di berikan setelah dilakukan penelitian ini adalah:

(61)

2. Pada penentuan KAO rencana, nilai konstanta 0.5 – 1 untuk Campuran Lapis Aspal Beton (Asphal Concrete _– Wearing Course) disarankan menggunkan nilai konstanta maksimal yaitu 1, agar didapat nilai kadar optimum.

(62)

.1990. Metode Pengujian Berat jenis dan Penyerapan Agregat Halus. SNI 03-1970-1990.Badan Standarisasi Nasional (BSN) Indonesia. .1991. Metode Pengujian Berat jenis Aspal Padat. SNI 06-2441-1991. Badan Standarisasi Nasional (BSN) Indonesia.

.2002. Metode Pengujian Berat Jenis Maksimum Campuran Beraspal, SNI 03-6893-2002. Departemen Pekerjaan Umum, Standar Nasional Indonesia.

.2008. Pengujian Berat Jenis Penyerapan Agregat Kasar. SNI 1969-2008.Badan Standarisasi Nasional (BSN) Indonesia.

.2010. Dokumen Pelelangan Nasional Pekerjaan Jasa Pelaksanaan Konstruksi BAB VII Spesifikasi Umum 2010 Devisi 6 Perkerasan aspal. Direktorat Jedndral Bina Marga Kementerian Pekerjaan Umum Republik Indonesia. Jakarta.

.2012.Format Penulisan Karya Ilmiah. Universitas Lampung. Bandar Lampung. 60 hlm.

.2012. Panduan Praktikum Pelaksanaan Perkerasan Jalan (PPJ). Laboratorium Inti Jalan Raya Jurusan Teknik Sipil Fakultas Teknik Universitas Lampung. Bandar Lampung. 59 hlm.

Arifin M. Zainul, dkk. 2012. Pengaruh Penurunan Suhu (Dengan dan Tanpa Pemanasan Ulang) Terhadap Parameter Marshall Campuran Aspal Beton. Universitas Brawijaya Malang. Malang.

Januardi. 2013. Pengaruh Kepadatan Mutlak Terhadap Kekuatan Campuran Aspal Panas Pada Lapisan Permukaan HRS-WC. Universitas Tanjungpura. Pontianak.

(63)

Maulana, Edris. 2011. Pengaruh Temperatur Pemadatan Di atas Standar Minimum 110oC Terhadap Sifat Marshall Campuran Aspal Beton. Universita Negeri Malang. Malang.

Rizal R.P. dkk. 2011. Kajian Suhu Optimum Pada Proses Pemadatan Untuk Campuran Beraspal Dingin Menggunkan Modifikasi Bitumen Limbah Plastik. Institut Teknologi Nasional. Bandung.

Sukirman, Silvia. 2003. Beton Aspal Campuran Panas.Jakarta. Granit. 164 hlm. Susilo, Joko. 2010. Pengaruh Variasi Suhu Pencampuran dan Pemadatan

Canpuran Beraspal Panas Menggunkan Aspal Retona. Universitas Riau. Riau.

Utomo, R. Antarikso. 2008. Pengaruh Gradasi Gabungan Di Laboratorium dan GradasiHot Bin Asphalt Mixing Plant Campuran Laston (AC-Wearing Course) Terhadap Karakteristik Marshall. Universitas Diponegoro. Semarang.

(64)

(65)

UNIVERSITAS LAMPUNG

Jl. Prof. Dr. Sumantri Brojonegoro No. 1 Bandar Lampung

PEMERIKSAAN PENETRASI BAHAN-BAHAN BITUMEN

(Penetrastion of Bituminous Materials) Jurusan : Teknik Sipil

Universitas : Universitas Lampung

No Kegiatan Uraian

Didiamkan di suhu ruangan Mulai jam =

Selesai jam =

3 Mencapai suhu pemeriksaan

Direndam pada suhu 25oC Mulai jam =

Penetrasi pada suhu 25oC Mulai jam =

Selesai jam =

Pembacaan suhu penetrometer = 25oC

No Penetrasi pada 25C, 100gr, 5 detik I II

1. Pengamat I 72 63

2. Pengamat 2 66 67

3. Pengamat 3 69 68

Rata-rata 69 66

(66)

PEMERIKSAAN BERAT JENIS BITUMEN KERAS DAN TER

(Specific Gravity of Semi Solid Bituminous Materials)

Jurusan : Teknik Sipil

No Kegiatan Uraian

Selesai jam =

Pembacaan suhu waterbath = 25oC

(67)

PEMERIKSAAN TITIK LEMBEK ASPAL DAN TER

(Softening Point of Asphalt and Tar in Ethylene Glycol (Ring and Ball)) Jurusan : Teknik Sipil

No Kegiatan Uraian

Selesai jam =

Pembacaan suhu waterbath = 25o C

No. Suhu Yang Diamati (OC)

Waktu

Sampel 1 Sampel 2

1. 5 0 0

(68)

PEMERIKSAAN DAKTILITAS BAHAN-BAHAN BITUMEN

(DUCTILITY OF BITUMINOUS MATERIALS) Jurusan : Teknik Sipil

No Kegiatan Uraian

Selesai jam =

Pembacaan suhu waterbath = 25o C

Daktilitas pada 25oC, 5 cm per menit Pembacaan pengukuran pada alat

Pengamatan I Pengamatan II

101 cm 101 cm

Rata-rata 101 cm

(69)

PENGUJIAN KEHILANGAN BERAT MINYAK DAN ASPAL

No Kegiatan Uraian

Selesai jam =

Pembacaan suhu waterbath = 25oC

Sampel I Sampel II

Berat cawan + aspal keras = 66,81 gr = 68,24 gr Berat cawan kosong = 14,89 gr = 14,76 gr Berat aspal keras = 51,92 gr = 53,48 gr

Berat sebelum pemanasan = 66,81 gr = 68,24 gr Berat sesudah pemanasan = 66,47 gr = 67,77 gr

Berat endapan = 0,34 gr = 0,47 gr

Atau = 0,6549 % = 0,7839 %

Rata-rata = 0,7194%

Catatan : Dari hasil praktikum yang dilakukan didapatkan kehilangan berat rata-rata yaitu

(70)

PENGUJIAN KEKUATAN AGREGAT TERHADAP TUMBUKAN

(AGGREGATE IMPACT VALUE) Jurusan : Teknik Sipil

Item Pengujian Berat (gram)

Sampel I Sampel II

Berat sampel awal (A) 575,1 657,6

Berat sampel setelah penekanan dan tertahan

saringan 2,36 mm (B) 539,3 622,5

Berat sampel setelah penekanan dan lolos

saringan 2,36 mm (C) 35,8 35,1

Aggregate Impact Value(AIV) 6,2250 % 5,3376 %

Rata-rata AIV (%) 5,7813 %

(71)

BERAT JENIS DAN PENYERAPAN AGREGAT HALUS

(Specific Gravity and Water Absorption of Fine Aggregate) Jurusan : Teknik Sipil

No. Kegiatan Berat Sampel

1. Mengukur Berat benda uji kering permukaan

jenuh (Bk) 500 gr

2. Mengukur Berat benda uji kering oven (Bk) 487,28 gr 3. Mengukur Berat Piknometer yangdiisi air (B) 723,83 gr

4. Mengukur Berat Piknometer + Benda uji SSD +

air (Bt) 1031,81 gr

No. Perhitungan Sampel A

1.

Berat Jenis Permukaan Jenuh

, , = 2,6039

(72)

BERAT JENIS DAN PENYERAPAN AGREGAT KASAR

(Specific Gravity and Water Absorption of Coarse Aggregate) Jurusan : Teknik Sipil

No. Kegiatan Berat Sampel

1. Mengukur Berat sampel kering

oven (Bk) 5000 gr

2. Mengukur Berat sampel kering

permukaan jenuh (Bj) 5000,1 gr

3. Mengukur Berat sampel

di dalam air (Ba) 3115,2 gr

No. Perhitungan Sampel A

1.

Berat Jenis Bulk Bk

Bj Ba , , = 2,6513

2.

Berat Jenis Permukaan Jenuh

,

(73)

PENGUJIAN KEKUATAN AGREGAT TERHADAP TEKANAN

(AGGREGATE CRUSHING VALUE) Jurusan : Teknik Sipil

Item Pengujian Berat (gram)

Sampel I Sampel II

Berat sampel awal (A) 1000 1000

Berat sampel setelah penekanan dan tertahan

saringan 2,36 mm (B) 988,7 989,6

Berat sampel setelah penekanan dan lolos

saringan 2,36 mm (C) 11,3 10,4

Aggregate Crushing Value(ACV) 1,13 % 1,04 %

Rata-rata ACV (%) 1,085 %

(74)

PENGUJIAN KEAUSAN AGREGAT DENGAN MESIN LOS ANGELES

Universitas : Universitas Lampung 500 Putaran

Gradasi pemeriksaan Fraksi B (10 20 mm)

Saringan (mm) Berat sampel I Berat Sampel 2

Lolos Tertahan Sebelum Sesudah Sebelum Sesudah

76,2 63,5 - - -

(75)

PENGUJIAN KEPIPIHAN AGREGAT

Diameter

12,5 911,6 18,4886 390,3 521,4

9,5 2917,8 59,1774 1271,2 1645

6,3 1084,8 22,0014 390,2 693,7

∑ 4930,6 100 2051,7 2860,1

Dimana :

M1 = Berat total sample selain yang lolos pada saringan 63,0 mm dan yang tertahan saringan 4,75 mm = 4930,6 gram

(76)

(77)

Tengah

Saringan Diameter % Lolos %Tertahan PB

3/4'' 19 100

1/2'' 12.5 95 5

CA=

3/8'' 9.5 81 14

No.4 4.75 53 28 66.45

No.8 2.36 33.55 19.45

No.16 1.18 22.3 11.25

No.30 0.6 16.05 6.25

FA=

No.50 0.3 12.25 3.8

No.100 0.15 9.5 2.75 26.55

No.200 0.075 7 2.5

Pan - 0 7 7

Kadar Aspal Ditentukan dengan Cara Menghitung Nilai Pb

Pb = (0.035 x CA) + (0.045 x FA) + (0.18 x Filler) + K

PB-1 PB-0,5 PB PB+0,5 PB+1

4.50% 5.00% 5.50% 6.0% 6.5%

Kasar 66.45 2.6513 2.6518 2.6528 0.0220 2.6528 25.05 Halus 26.55 2.5377 2.6039 2.7177 2.6104 2.6277 10.10

Filler 7.00 3.1500 2.22

(78)

(%) 100 / [13]

9 10 11 12 13 14

4.50 1.0317 4.36 35.69 40.05 2.4966

5.00 1.0317 4.85 35.51 40.35 2.4781

5.50 1.0317 5.33 35.32 40.65 2.4600

6.00 1.0317 5.82 35.13 40.95 2.4421

6.50 1.0317 6.30 34.95 41.25 2.4245

Diameter Benda Uji = 10.16 cm

Tinggi Benda Uji = 6.35 cm

Volume Benda Uji = ¼ xπ x d 2 x t

= ¼ xπ x (10.16)2

x (6.35) = 514.8148 cm3

Contoh Perhitungan untuk Kadar Aspal 4.5 % :

Berat Total = Volume Benda Uji x BJ Teori Max x 0.96 = 514.8148 x 2.4966 x

0.96 = 1233.9 gr

Berat Aspal = Kadar Aspal x Berat Total

= 4.53% x 1233.9 = 55.5 gr

Berat Agregat = Berat Total - Berat Aspal

Aspal Total Aspal Agregat

(79)

Saringan

Lolos Tertahan 4.50 5.00 5.50 6.00 6.50 Agregat 3 Benda

Uji ditimbang

19 100 0 0 0 0 0 0 0 0 0

12.5 95.00 _5.00 58.9 58.2 57.4 56.7 56.0 287.3 861.8 1500.0

9.5 81.00 _14.00 165.0 162.9 160.8 158.8 156.8 804.4 2413.2 3000.0

4.75 53.00 _28.00 329.9 325.8 321.7 317.7 313.7 1608.8 4826.3 5500.0

2.36 33.55 _19.45 229.2 226.3 223.5 220.7 217.9 1117.5 3352.6 4000.0

1.18 22.30 _11.25 132.6 130.9 129.3 127.6 126.0 646.4 1939.2 2500.0

0.6 16.05 _6.25 73.6 72.7 71.8 70.9 70.0 359.1 1077.3 1500.0

0.3 12.25 _3.80 44.8 44.2 43.7 43.1 42.6 218.3 655.0 1000.0

0.15 9.50 _2.75 32.4 32.0 31.6 31.2 30.8 158.0 474.0 1000.0

0.075 7.00 _2.50 29.5 29.1 28.7 28.4 28.0 143.6 430.9 1000.0

Pan 0 7 82.5 81.4 80.4 79.4 78.4 402.2 1206.6 1000.0

Berat Total Agregat (gr) 1178.3 1163.5 1148.9 1134.5 1120.3 5745.6 17236.9

Berat Aspal (gr) 55.5 61.2 66.9 72.4 77.9 333.9 1001.8

Berat Total Benda Uji (gr) 1233.9 1224.8 1215.8 1206.9 1198.2 6079.6 18238.7

(80)

Gradasi Batas Bawah

Kadar Aspal Ditentukan dengan Cara Menghitung Nilai Pb

PERKIRAAN NILAI KADAR ASPAL

PB-1 PB-0,5 PB PB+0,5 PB+1

4.10% 4.60%

Kasar 72.00 2.6513 2.6518 2.6528 0.0220 2.6528 27.14 Halus 24.00 2.5377 2.6039 2.7177 2.6104 2.627

7 9.13

Filler 4.00 3.150

0 1.27
