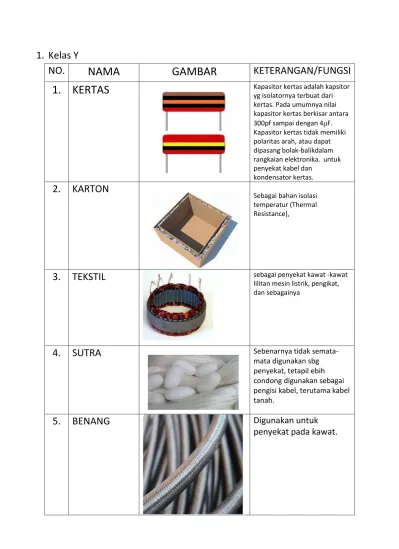

1.
Kelas Y
NO.
NAMA
GAMBAR
KETERANGAN/FUNGSI
1. KERTAS
Kapasitor kertas adalah kapsitor yg isolatornya terbuat dari kertas. Pada umumnya nilai kapasitor kertas berkisar antara 300pf sampai dengan 4μF. Kapasitor kertas tidak memiliki polaritas arah, atau dapat dipasang bolak-balikdalam rangkaian elektronika. untuk penyekat kabel dan
kondensator kertas.
2. KARTON
Sebagai bahan isolasi temperatur (Thermal Resistance),
3. TEKSTIL
sebagai penyekat kawat -kawatlilitan mesin listrik, pengikat, dan sebagainya
4. SUTRA
Sebenarnya tidak semata-mata digunakan sbg penyekat, tetapil ebih condong digunakan sebagai pengisi kabel, terutama kabel tanah.
5. BENANG
Digunakan untuk
[image:1.595.63.528.74.772.2]6. PRESPAN
Prespan juga sebetulnya kertas, karena bahan dasarnya sama hanya berbeda sifat-sifatnya saja. Dibandingkan dengan kertas, prespan lebih padat sehingga kurang menyerap air. Padat karena pembuatannya ditekan dengan tegangan tinggi sehingga lebih keras dan lebih kuat, tetapi dapat dibengkokan dengan tidak retak-retak sehingga baik sekali untuk penyekat alur stator atau rotor mesin listrik, juga padatransformator sebagai penyekat lilitan dan kawatnya.
7. KAYU
Kayu yang akan digunakan sbg isolator selain
diimpregnansi juga perlu diberi antiseptik agar tahan trhadap peluruhan dan dilapisi dengan antipirin agar tdk mudah terbakar.
8. RAYON
Berfungsi sebagai tidak dapat mengalir arus listrik jika pada bahan penyekat tersebut diberi tegangan listrik.
9. POLIAKRILAT
2. KELAS A
NO.
NAMA
GAMBAR
KETERANGAN/FUNGSI
1. KAWAT EMAIL
Berfungsi sebagai induktor danjuga sebagai isolator.
2. DAMAR
POLYAMIDE
Untuk memisahkan bagian-bagian yang bertegangan pada suhu kerja maksimum 150°C
3. FIBER
Mempunyai fungsi yaitu sebagai isolator yang sangat baik.
4. KERTAS YG
DICELUP KE
VERNIS
Berfungsi sebagai isolator ,dan untuk lebih baik dalam isolator biasanya dilapisi pernis
5. KARTON YGB
DICELUP KE
VERNIS
[image:3.595.57.529.79.762.2]
6. KATUN YANG
DICELUP KE
VERNIS
Baik digunakan dalam bidang kelistrikan sebagai penyekat kawat lilitan mesin listrik, pengikat,
7. SUTRA
Sebenarnya tidak semata-matadigunakan sbg penyekat, tetapil ebih condong digunakan
sebagai pengisi kabel, terutama kabel tanah.
3. KELAS E
NO.
NAMA
GAMBAR
KETERANGAN/FUNGSI
1.
POLYURETHENE
Sebagai bahan isolasi temperatur(Thermal Resistance), bisa juga bagi POLYURETHENE yg berbentuk cair disemprotkan untuk gardu listrik dan genset.
2.
POLYVINYLFORMAL
Polivinilklorida atau PVC adalahhasil polimerisasi dari vinilklorida H2C = CHCl.
[image:4.595.58.533.70.399.2]panjang, yaitu PVC
3.
POLIETILEN
Polietilen atau PE adalah hasilpolimerisasi dari etilen H2C = CH2, dengan sifat-sifat listrik lebih baik dari pada yang dimiliki PVC. Hanya PE lebih mudah terbakar. Kalau PE dibakar, nyala apinya akan tetap menjalan, juga setelah sumber apinya disingkirkan. Karena itu PE hampir tidak digunakan untuk kabel -kabel arus kuat.
4.
POLYPROLYENE
Kapasitor ini memiliki nilaitoleransi yang lebih tinggi dari polyester film capacitor. Pada umumnya nilai kapasitansi dari komponen ini tidak akan berubah apabila dirancang disuatu sistem dimana frekuensi yang melaluinya lebih kecil atau sama dengan 100KHz.
5.
PERTINAKS
6.
FILM TRIACETATE
Polister film adalah bahan yang digunakan untuk pembuatan kapasitor ini. Kapasitor ini memiliki toleransi yang kecil sekitar ±5% sampai ±10% dan juga tidak memiliki kutub.7. Serat
Polyethylene
Terephthalate
Untuk memisahkan bagian-bagian yang bertegangan pada suhu kerja maksimum 120°C
8. DAMAR EPOXY
Kapasitor EPOXY, Jenis ini tidak mempunyai polaritas dan hanya tersedia dengan nilai kapasitor yang sangat kecil.
9. TEKSTOLIT
Mempunyai sifat yang keras dan berfungsi sebagai isolator
10. SELULOSA
Berfungsi sebagai isolator yang4.KELAS B
NO.
NAMA
GAMBAR
KETERNGAN/FUNGSI
1. MIKA
• Karena memiliki kuat dielektrik yang tinggi dan stabilitas kimiawi yang sempurna, mika sering dijadikan bahan
pembuatan kondensator untuk penerapan
frekuensi radio. Selain digunakan sebagai insulator dalam alat listrik tegangan tinggi
• Mika juga dipakai untuk memisahkan konduktor listrik dalam kabel
2. GELAS
Gelas merupakan penyekatyang baik untuk arus listrik, tetapi kekuatan mekanisnya kecil dan sangat rapuh tidak seperti bahan keramik.
Pemakaian dalam teknik listrik antara lain untuk pembuatan bola lampu pijar, termometer, dan lain-lain.
3. FIBER
Desain konstruksi dan spesifikasi [image:7.595.53.531.127.668.2]
4. ASBES
Asbes, yaitu bahan berserat, tidak kuat dan mudah putus, dan baik digunakan untuk penyekat listrik. Asbes banyak digunakan pada penghantar terbuka karena
kemampuannya menahan panas dan listrik yang baik. Namun asbes memiliki kelemahan yaitu sifatnya beracun kepada manusia
5. BAKELIT
Bakelit adalah bahan paduansecara kimia bermacam-macam zat yang pertama dibuat oleh perusahaan Bakelit Co., yang kemudian dibuat oleh perusahaan lain dengan nama sendiri-sendiri, seperti perusahaan Philips dari Belanda dengan nama philite, perusahaan Hasemeir dengan nama hajalite yang dikenal dengan nama bakelit.
6. KARET
Dalam teknik listrik karet
sebagai
penyekat
hantaran listrik, sepatu
kabel, perkakas
pemasangan instakasi
kistrik, dll.
7. EBONIT
Bahan dasar ebonit adalah karet dan untuk mendapatkan kekerasan dicampur dengan belerang dan bahan tambahan lainnya sekitar 30 sampai 50 % dengan melalui proses
vulkanisasi yang lama. Dalam perdagangan ebonit
8. Bitumen
Sebagai pengikat, memperkuat tanah, dan memperbaiki lapisan jalan. Namun, harga Bitumen lebih mahal dan ketersediaannya di pasaranse dikit dibandingkan aspal.
5.KELAS F
NO.
NAMA
GAMBAR
KETERANGAN/FUNGSI
1. FIBER GLASS
Mempunyai fungsi yaitu sebagai isolator yang sangat baik.
2. MIKALEKS
Kekuatan mekanis tinggi dan sering dipakai pada penyeara haruslogam (air raksa), peralatan radio
[image:9.595.57.535.71.230.2]3. VERNIS
Berfungsi sebagai untuk menyempurnakan lapisan cat ,dan juga sebagai isolator yang baik.4. POLYURETHENE
Sebagai bahan isolasi temperature dan juga memiliki kelebihan sebagai bahan penyerap suara, ringan sertari grid sebagai bahan konstruksi
5. ASBES
Asbes merupakan bahanberserat, tidak kuat, dan mudah putus. Bukan penyekat yang baik. Keistimewaannya adalah tidak dapatdibakar, jadi tahan panas tinggi
6. PIPA UAP PANAS
7. TEKSTOLIT
Mempunyai sifat yang keras dan berfungsi sebagai isolator
6. KELAS H
N
O.
NAMA
GAMBAR
KETERANGAN/FUNGSI
1. SILICA SAND
Suatu bahan
–
bahan yang
tidak dapat menghantarkan
arus listrik seperti pasir dari
gunung merapi atau
Vulkanik.
2. Thermoseting
Plastik
Bahan ini setelah mengalami proses pencairan dan dicetak menjadi barang akan mengalami perubahan struktur kimiawi, hingga tidak dapat lunak lagi walaupun dipanaskan.
3. Thermo Plastik
Bahan ini pada suhu 600C
sudah menjadi lunak, dan
pemanasan
sampai
[image:11.595.46.539.176.761.2]4. KERTAS
Kertas bahan penyekat dengan alkali memiliki harga yang mahal. Untuk mengatasinya kertas dilapisi lak penyekat. Biasa digunakan pada lilitan kawat, kumparan, penyekat kabel, dan kondensator kertas
5. MIKA SILIKON
Berfungsi sebagai isolatot yg baik.
6. ASBES SILIKON
Asbes yang dicampur atau dilapisi silikon.
7. FIBER OPTIK
Untuk mengurangi kelemahandari logam kabel.
NO.
NAMA
GAMBAR
KETERANGAN/FUNGSI
1. KERAMIK
Keramik didapat dari
bahan galian dengan
melalui proses
pemanasan, kemudian
dijadikan barang
keramik, seperti busing
pada transmisi listrik,
dan lain lain
2. MIKANIT
Mikanit. Yaitu Mika yang
telah mendapat perubahan bentuk maupun susunan bahannya sesuai kebutuhan. Tujuan melapis mika dan terkadang dengan tambahan kain, kertas atau pita adalah untuk memperoleh tebal yang dikehendaki agar dapat mempertinggi daya sekat listrik, dan untuk menambah kekuatan mekanis agar tidak retak jika digulung atau dilipat.
3.
polytetrafluoroethylene
Bahan pelapis pada
[image:13.595.39.534.69.625.2]4. TANTALUM
KAPASITOR TANTALUM
5. MIKAFOLIUM
Semacam mikanit dan sebagai bahan digunakan di atas lapisan kertas tipis. Mudah dibengkokkan dengan pemanas. Biasanya dipakai untuk membungkus kawat atau batang lilitan sebagai penyekat pada mesin listrik tegangan tinggi.
6. KOMUTATOR
Suatu converter mekanik yg membuat arus dari sumber mengalir pada arah yang tetap walaupun belilitan medan berputar
7. MIKALEKS
Kekuatan mekanis tinggi dan sering dipakai pada
