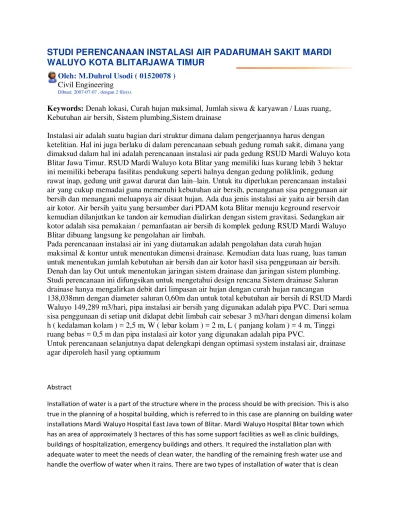

STUDI PERENCANAAN INSTALASI AIR PADARUMAH SAKIT MARDI
WALUYO KOTA BLITARJAWA TIMUR
Oleh: M.Duhrol Usodi ( 01520078 ) Civil Engineering
Dibuat: 2007-07-07 , dengan 2 file(s).
Keywords: Denah lokasi, Curah hujan maksimal, Jumlah siswa & karyawan / Luas ruang, Kebutuhan air bersih, Sistem plumbing,Sistem drainase
Instalasi air adalah suatu bagian dari struktur dimana dalam pengerjaannya harus dengan ketelitian. Hal ini juga berlaku di dalam perencanaan sebuah gedung rumah sakit, dimana yang dimaksud dalam hal ini adalah perencanaan instalasi air pada gedung RSUD Mardi Waluyo kota Blitar Jawa Timur. RSUD Mardi Waluyo kota Blitar yang memiliki luas kurang lebih 3 hektar ini memiliki beberapa fasilitas pendukung seperti halnya dengan gedung poliklinik, gedung rawat inap, gedung unit gawat darurat dan lain–lain. Untuk itu diperlukan perencanaan instalasi air yang cukup memadai guna memenuhi kebutuhan air bersih, penanganan sisa penggunaan air bersih dan menangani meluapnya air disaat hujan. Ada dua jenis instalasi air yaitu air bersih dan air kotor. Air bersih yaitu yang bersumber dari PDAM kota Blitar menuju keground reservoir kemudian dilanjutkan ke tandon air kemudian dialirkan dengan sistem gravitasi. Sedangkan air kotor adalah sisa pemakaian / pemanfaatan air bersih di komplek gedung RSUD Mardi Waluyo Blitar dibuang langsung ke pengolahan air limbah.
Pada perencanaan instalasi air ini yang diutamakan adalah pengolahan data curah hujan
maksimal & kontur untuk menentukan dimensi drainase. Kemudian data luas ruang, luas taman untuk menentukan jumlah kebutuhan air bersih dan air kotor hasil sisa penggunaan air bersih. Denah dan lay Out untuk menentukan jaringan sistem drainase dan jaringan sistem plumbing. Studi perencanaan ini difungsikan untuk mengetahui design rencana Sistem drainase Saluran drainase hanya mengalirkan debit dari limpasan air hujan dengan curah hujan rancangan
138,038mm dengan diameter saluran 0,60m dan untuk total kebutuhan air bersih di RSUD Mardi Waluyo 149,289 m3/hari, pipa instalasi air bersih yang digunakan adalah pipa PVC. Dari semua sisa penggunaan di setiap unit didapat debit limbah cair sebesar 3 m3/hari dengan dimensi kolam h ( kedalaman kolam ) = 2,5 m, W ( lebar kolam ) = 2 m, L ( panjang kolam ) = 4 m, Tinggi ruang bebas = 0,5 m dan pipa instalasi air kotor yang digunakan adalah pipa PVC.
Untuk perencanaan selanjutnya dapat delengkapi dengan optimasi system instalasi air, drainase agar diperoleh hasil yang optiumum
Abstract
water and dirty water. Clean water is sourced from Blitar city taps into a reservoir keground then proceed to the reservoir water then flowed by gravity system. While the water is dirty remnants / utilization of clean water in the complex building Mardi Waluyo Hospital Blitar directly discharged into wastewater treatment.
In planning the installation of this water is the main priority is the maximum rainfall data processing and contour to determine the dimensions of drainage. Then the data spacious rooms, spacious garden to determine the amount of water and water needs of the rest of the use of dirty water. Plan and lay out to determine the network of drainage systems and plumbing systems network.
This planning study enabled to determine the design of drainage channels drainage system plan only drain rain water runoff discharge from the design rainfall 138.038 mm with a diameter of 0.60 m channel and to total clean water needs in hospitals Mardi Waluyo 149.289 m3/day, clean water pipe installation used is PVC pipe. Of all the remaining usage per unit of wastewater discharge obtained at 3 h m3/day with dimensions pool (pool depth) = 2.5 m, W (width of pool) = 2 m, L (length of pool) = 4 m, height space free = 0.5 m and the installation of sewage pipes used are PVC pipe.
