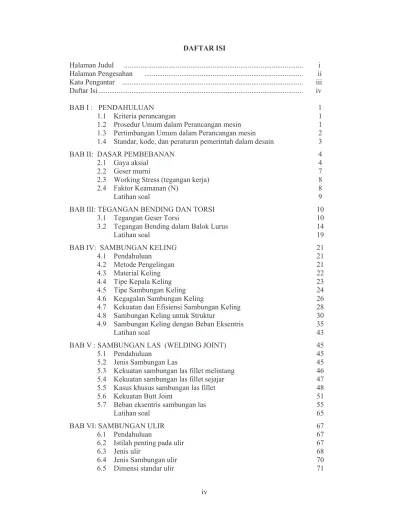

DAFTAR ISI

Halaman Judul ... i

Halaman Pengesahan ... ii

Kata Pengantar ... iii

Daftar Isi ... iv

BAB I : PENDAHULUAN 1

1.1 Kriteria perancangan 1 1.2 Prosedur Umum dalam Perancangan mesin 1

1.3 Pertimbangan Umum dalam Perancangan mesin 2

1.4 Standar, kode, dan peraturan pemerintah dalam desain 3

BAB II: DASAR PEMBEBANAN 4 2.1 Gaya aksial 4 2.2 Geser murni 7 2.3 Working Stress (tegangan kerja) 8

2.4 Faktor Keamanan (N) 8 Latihan soal 9 BAB III: TEGANGAN BENDING DAN TORSI 10 3.1 Tegangan Geser Torsi 10 3.2 Tegangan Bending dalam Balok Lurus 14

Latihan soal 19 BAB IV: SAMBUNGAN KELING 21 4.1 Pendahuluan 21 4.2 Metode Pengelingan 21 4.3 Material Keling 22 4.4 Tipe Kepala Keling 23 4.5 Tipe Sambungan Keling 24 4.6 Kegagalan Sambungan Keling 26 4.7 Kekuatan dan Efisiensi Sambungan Keling 28

4.8 Sambungan Keling untuk Struktur 30

4.9 Sambungan Keling dengan Beban Eksentris 35

Latihan soal 43 BAB V : SAMBUNGAN LAS (WELDING JOINT) 45 5.1 Pendahuluan 45 5.2 Jenis Sambungan Las 45

5.3 Kekuatan sambungan las fillet melintang 46 5.4 Kekuatan sambungan las fillet sejajar 47 5.5 Kasus khusus sambungan las fillet 48

5.6 Kekuatan Butt Joint 51

5.7 Beban eksentris sambungan las 55

Latihan soal 65 BAB VI: SAMBUNGAN ULIR 67 6.1 Pendahuluan 67 6.2 Istilah penting pada ulir 67

6.3 Jenis ulir 68

6.4 Jenis Sambungan ulir 70

(2)

6.6 Sambungan baut akibat beban eksentris 73 6.7 Beban eksentris yang sejajar terhadap dengan sumbu baut 73 6.8 Beban eksentris yang tegak lurus terhadap sumbu baut 75 6.9 Beban eksentris pada bracket dengan sambungan melingkar 77

Latihan soal 79

BAB VII: KOPLING 81

7.1 Pendahuluan 81

7.2 Tipe Kopling 81

7.3 Sleeve atau Muff Coupling 81

7.4 Clamp atau Compression Coupling 84

7.5 Flange Coupling (kopling flens) 86

Latihan soal 90

BAB VIII: PEGAS 91

8.1 Pendahuluan 91

8.2 Tipe Pegas 91

8.3 Pegas helix 93

8.5 Defleksi pada pegas helix 95

8.6 Energi yang tersimpan dalam pegas helix berkawat lingkaran 95

8.7 Beban fatik pada pegas helix 98

Latihan soal 102

(3)

BAB I PENDAHULUAN

1.1 Kriteria perancangan

Meskipun criteria yang digunakan oleh seorang perancang adalah banyak, namun semuanya tertuju pada kriteria berikut ini:

1. Function (fungsi/pemakaian) 2. Safety (keamanan)

3. Reliability (dapat dihandalkan) 4. Cost (biaya)

5. Manufacturability (dapat diproduksi) 6. Marketability (dapat dipasarkan)

Kriteria, pertimbangan dan prosedur tambahan yang dimasukkan dalam program secara khusus masalah keamanan produk, kegagalan pemakaian (malfunction) suatu produk. Beberapa pertimbangan dan prosedur penting itu adalah:

1. Pengembangan dan penggunaan suatu system rancang ulang secara khusus menegaskan analisa kegagalan, mempertimbangkan keamanan, dan memenuhi standar dan pemerintahan.

2. Pengembangan daftar ragam operasi dan pemeriksaan penggunaan produk dalam setiap mode/ragam.

3. Identifikasi lingkungan pemakaian produk, termasuk memperkirakan pemakaian, menduga penyalahgunaan, dan fungsi yang diharapkan.

4. Penggunaan teori desain spesifik yang menegaskan kegagalan atau analisa kegagalan pemakaian dan mempertimbangkan keamanan dalam setiap ragam operasi.

1.2 Prosedur Umum dalam Perancangan mesin

Dalam perancangan komponen mesin di sisni tidak ada aturan yang baku. Masalah perancangan mungkin bisa diselesaikan dengan banyak cara. Jadi, prosedur umum untuk menyelesaikan masalah perancangan adalah sebagai berikut:

1. Mengenali kebutuhan/tujuan. Pertama adalah membuat pernyataan yang lengkap dari masalah perancangan, menunjukkan kebutuhan/tujuan, maksud/usulan dari mesin yang dirancang.

(4)

2. Mekanisme. Pilih mekanisme atau kelompok mekanisme yang mungkin.

3. Analisis gaya. Tentukan gaya aksi pada setiap bagian mesin dan energi yang ditransmisikan pada setiap bagian mesin.

4. Pemilihan material. Pilih material yang paling sesuai untuk setiap bagian dari mesin. 5. Rancang elemen-elemen (ukuran dan tegangan). Tentukan bentuk dan ukuran bagian

mesin dengan mempertimbangkan gaya aksi pada elemen mesin dan tegangan yang diijinkan untuk material yang digunakan.

6. Modifikasi. Merubah/memodifikasi ukuran berdasarkan pengalaman produksi yang lalu. Pertimbangan ini biasanya untuk menghemat biaya produksi.

7. Gambar detail. Menggambar secara detail setiap komponen dan perakitan mesin dengan spesifikasi lengkap untuk proses produksi.

8. Produksi. Komponen bagian mesin seperti tercantum dalam gambar detail diproduksi di workshop. Pengenalan kebutuhan Sintesis (mekanisme) Analisa gaya Pemilihan bahan Desain Elemen

(ukuran dan tegangan-tegangan) Modifikasi

Gambar detail Produksi

Diagram alir untuk prosedur umum perancangan mesin dapat dilihat pada Gambar 1.1 di bawah ini.

Gambar 1.1 Diagram alir 1.3 Pertimbangan Umum dalam Perancangan mesin

Berikut adalah pertimbangan umum dalam perancangan sebuah komponen mesin. 1. Jenis beban dan tegangan-tegangan yang bekerja pada komponen mesin.

2. Gerak dari bagian-bagian atau kinematika dari mesin. 3. Pemilihan material.

(5)

4. Bentuk dan ukuran part. 5. Tahan gesekan dan pelumasan. 6. Segi ketepatan dan ekonomi. 7. Penggunaan standar part. 8. Keamanan operasi.

9. Fasilitas workshop (bengkel). 10. Jumlah mesin untuk produksi. 11. Biaya Konstruksi.

12. Perakitan (assembling).

1.4 Standar, kode, dan peraturan pemerintah dalam desain

Pembatas desain disediakan oleh organisasi pemasaran dan manajemen insinyur-insinyur termasuk standar, kode, dan peraturan-peraturan pemerintah, baik dalam dan luar negeri.

Standar adalah didefinisikan sebagai kriteria, aturan, prinsip, atau gambaran yang dipertimbangkan oleh seorang ahli, sebagai dasar perbandingan atau keputusan atau sebagai model yang diakui.

Kodeadalah koleksi sistematis dari hukum yang ada pada suatu negara atau aturan-aturan yang berhubungan dengan subyek yang diberikan.

Peraturan pemerintah adalan peraturan-peraturan yang berkembang sebagai hasil perundang-undangan untuk mengontrol beberapa area kegiatan. Contoh perarturan pemerintah Amerika adalah:

x ANSI : American National Standards Institute x SAE : Society of Automotive Engineers

x ASTM : American Society for Testing and Materials x AISI : American Iron and Steel Institute

(6)

BAB II

DASAR PEMBEBANAN

Dasar pembebanan pada elemen mesin adalah beban (gaya) aksial, gaya geser murni, torsi dan bending. Setiap gaya menghasilkan tegangan pada elemen mesin, dan juga deformasi, artinya perubahan bentuk. Di sini hanya ada 2 jenis tegangan: normal dan geser. Gaya aksial menghasilkan tegangan normal. Torsi dan geser murni, menghasilkan tegangan geser, dan bending menghasilkan tegangan normal dan geser.

2.1 Gaya aksial

Balok pada Gambar 2.1 dibebani tarik sepanjang axis oleh gaya P pada tiap ujungnya. Balok ini mempunyai penampang yang seragam (uniform), dan luas penampang A yang konstan.

Gambar 2.1 : Gaya aksial pada balok

Tegangan. Dua gaya P menghasilkan beban tarik sepanjang axis balok, menghasilkan tegangan normal tarik ı sebesar:

A P

V (2-1)

Contoh 1.

Tentukan tegangan normal pada sebuah balok persegi dengan sisi a = 5cm ditarik dengan gaya P = 55 kN.

Penyelesaian :

P = 55 kN = 55.000 N a = 5cm = 0,05m

Menghitung luas penampang balok A = a2 = (0,05m)2 = 0,00025 m2. Menghitung tegangan normal dalam balok ı :

MPa m N m N A P 22 / 000 . 000 . 22 00025 , 0 000 . 55 2 2 V Contoh 2.

(7)

Hitung luas penampang minimum (Amin) yang dibutuhkan untuk balok yang dibebani tarik

secara aksial oleh gaya P = 45 kN agar tidak melebihi tegangan normal maksimum ımax =

250 MPa. Penyelesaian :

Mulai dengan Persamaan (2-1) dengan tegangan normal adalah maksimum ımax dan area A

adalah minimum untuk memberikan:

min max A P V 2 2 6 max min 00018 , 0 / 10 . 250 000 . 45 m m N N P A V Contoh 3.

Sambungan rantai besi cor seperti Gambar 2.2 di bawah ini dipakai untuk mentransmisikan beban tarik yang tetap sebesar 45 kN. Tentukan tegangan tarik yang terjadi dalam material rantai pada potongan A-A dan B-B.

Gambar 2.2 Seluruh dimensi dalam mm. Penyelesaian :

Diketahui : P = 45 kN = 45.103 N

Tegangan tarik ıt1 yang terjadi penampang A-A adalah:

A1 = 20.45 = 900 mm2.

ıt1 = P/A1 = 45.103 N/900 mm2 = 50 N/mm2 = 50 MPa

Tegangan tarik ıt2 yang terjadi penampang B-B adalah:

A2 = 20.(75-40) = 700 mm2.

ıt2 = P/A2 = 45.102 N/700 mm2 = 64,3 N/mm2 = 64,3 MPa.

(8)

Gaya aksial pada Gambar 2.1 juga menghasilkan regangan aksial İ: L

G

H (2-2)

dengan į adalah pertambahan panjang (deformasi) dan L adalah panjang balok. Contoh 4.

Hitung regangan İ untuk pertambahan panjang į = 0,038cm dan panjang balok L = 1,9m. Penyelesaian : Menghitung regangan : 0,0002 100 . 9 , 1 038 , 0 cm cm L G H Diagram tegangan-regangan.

Jika tegangan ı diplotkan berlawanan dengan regangan İ untuk balok yang dibebani secara aksial, diagram tegangan-regangan untuk material ulet dapat dilihat pada Gambar 2.3, dengan A adalah batas proporsional, B batas elastis, D kekuatan ultimate (maksimum), dan F titik patah.

Gambar 2.3 : Diagram tegangan-regangan untuk material ulet

Diagram tegangan-regangan adalah linier sampai batas proporsional, dan mempunyai slope (kemiringan) E dinamakan modulus elstisitas. Dalam daerah ini persamaan garis lurus sampai batas proporsional dinamakan hukum Hooke’s, dan diberikan oleh Persamaan (2-3):

ı=E İ (2-3)

(9)

Sambungan balok dengan paku keling tunggal seperti pada Gambar 2.3 di bawah ini:

Gambar 2.3 : Gaya geser murni

Tegangan.

Jika keling dipotong pada bagian tengah sambungan untuk mendapatkan luas penampang A dari keling, kemudian menghasilkan diagram benda bebas pada Gambar 2.4.

Gambar 2.4: Diagram benda bebas

Gaya geser V memberikan aksi pada bagian penampang keling dan oleh keseimbangan statis sama dengan besarnya gaya P. Tegangan geser IJ dalam keling adalah:

keling A P A V

W

(2-4)

Satuan tegangan geser sama dengan tegangan normal, yaitu pound per square inch (psi) dan N/m2 atau Pascal (Pa).

Andaikata dua sambungan keeling ditarik secara bersamaan seperti di bawah ini:

Gambar 2.5: Dua sambungan keling (tampak atas)

Jika kedua keling dipotong bagian tengah sambungan untuk mendapatkan luas penampang A dari keling, kemudian menghasilkan diagram benda bebas pada Gambar 2.6.

(10)

Tegangan geser IJ dalam keling adalah: keling keling A P A P A V 2 2 /

W

(2-5)

Jumlah paku keling bertambah, maka tegangan geser setiap keling menjadi berkurang. Contoh 5.

Tentukan tegangan geser IJ dalam salah satu dari empat sambungan keling jika diketahui P = 45 kN dan diameter D = 0,6 cm.

Penyelesaian :

Diketahui: P = 45kN = 45.000N D = 0,6 cm = 0,006 m Menghitung penampang setiap keling A:

A = ʌD2/4

= 3,14.(0,006m)2/4 = 0,00003 m2.

Di sini 4 keling harus menahan gaya P, gaya geser V untuk tiap keling adalah: 4V = P

V = P/4 = 45.000N/4 = 11.250N Menghitung tegangan geser tiap keling adalah:

MPa m N m N A V keling 375 / 000 . 000 . 375 00003 . 0 250 . 11 2 2 W

2.3 Working Stress (tegangan kerja)

Ketika perancangan elemen mesin, tegangan yang terjadi harus lebih rendah dari pada tegangan ultimate atau maksimum. Tegangan yang terjadi ini dinamakan working stressatau design stress. Atau dinamakan juga tegangan yang dijinkan.

Catatan: Kegagalan desain tidak berarti bahwa material mengalami patah. Beberapa elemen mesin dikatakan gagal ketika mereka mengalami deformasi plastis, dan mereka tidak bisa melakukan fungsi mereka dengan memuaskan.

2.4 Faktor Keamanan (N)

Definisi umum faktor keamanan adalah rasio antara tegangan maksimum (maximum stress) dengan tegangan kerja (working stress), secara matematis ditulis:

(11)

stress design atau Workin stress Maximum Keamanan Faktor g

Untuk material yang ulet seperti baja karbon rendah, faktor keamanan didasarkan pada yield point stress (tegangan titik luluh);

stress design atau Workin stress point Yield Keamanan Faktor g

Untuk material yang getas seperti besi cor, faktor keamanan didasarkan pada ultimate stress (kekuatan tarik);

stress design atau Workin stress Ultimate Keamanan Faktor g

Hubungan ini bisa juga digunakan untuk material yang ulet. Catatan : rumus di atas untuk faktor keamanan pada beban statis.

Latihan:

1. Dua batang bundar berdiameter 50mm dihubungkan oleh pin, seperti pada Gambar 2.7, diameter pin 40 mm. Jika sebuah tarikan 120 kN diberikan pada setiap ujung batang, tentukan tegangan tarik dalam batang dan tegangan geser dalam pin.

Gambar 2.7

2. Diameter piston mesin uap adalah 300mm dan tekanan uap maksimum adalah 0,7 N/mm2. Jika tegangan tekan yang diijinkan untuk material batang piston adalah 40 N/mm2, tentukan ukuran batang piston.

3. Batang balok persegi 20mm x 20mm membawa sebuah beban. Batang tersebut dihubungkan ke sebuat bracket dengan 6 baut. Hitung diameter baut jika tegangan maksimum dalam batang balok adalah 150 N/mm2 dan dalam baut 75 N/mm2.

(12)

BAB III

TEGANGAN BENDING DAN TORSI

Kadang-kadang elemen mesin menerima torsi murni atau bending murni, atau kombinasi tegangan bending dan torsi. Kita akan membahas secara detail mengenai tegangan ini pada halaman berikut ini.

3.1 Tegangan Geser Torsi

Ketika bagian mesin menerima aksi dua kopel yang sama dan berlawanan dalam bidang yang sejajar (atau momen torsi), kemudian bagian mesin ini dikatakan menerima torsi. Tegangan yang diakibatkan oleh torsi dinamakan tegangan geser torsi. Tegangan geser torsi adalah nol pada pusat poros dan maksimum pada permukaan luar.

Perhatikan sebuah poros yang dijepit pada salah satu ujungnya dan menerima torsi pada ujung yang lain seperti pada Gambar 3.1. Akibat torsi, setiap bagian yang terpotong menerima tegangan geser torsi. Kita akan membahas tegangan geser torsi adalah nol pada pusat poros dan maksimum pada permukaan luar. Tegangan geser torsi maksimum pada permukaan luar poros dengan rumus sebagai berikut:

l

C

J

T

r

T

W

.

(3-1)

Gambar 3.1 Tegangan geser torsi

Dengan IJ = Tegangan geser torsi pada permukaan luar poros atau Tegangan geser maksimum.

r = Radius poros,

T = Momen puntir atau torsi, J = Momen inersia polar,

(13)

l = Panjang poros,

ș = Sudut puntir dalam radian sepanjang l. Catatan:

1. Tegangan geser torsi pada jarak x dari pusat poros adalah:

r x

x

W

W

2. Dari persamaan (3-1) diperoleh:

r J T r J T W W atau

Untuk poros pejal berdiameter d, momen inersia polar J adalah:

3 4 4 4 4 . . 16 2 . . 32 . . 32 . 64 . 64 d d d T d d d I I J XX YY W S S W S S S

Untuk poros berlubang dengan diameter luar do dan diameter dalam di, momen

inersia polar J adalah:

o i o o i o o i o o i o d d k k d d d d d d d T d r d d J » ¼ º « ¬ ª dimana ) 1 ( ) ( . 16 ) ( ) ( . 16 2 ]. ) ( ) [( 32 . 2 dan ] ) ( ) [( 32 4 3 4 4 4 4 4 4 W S W S S W S

3. Istilah (C.J) dinamakan kekakuan torsi (torsional rigidity) dari poros.

4. Kekuatan poros berarti torsi maksimum yang ditransmisikan oleh poros. Jadi desain sebuah poros untuk kekuatan, persamaan diatas bisa digunakan. Daya yang ditransmisikan oleh poros (dalam watt) adalah:

Z S . 60 . . . 2 T T N P

Dengan T = Torsi yang ditransmisikan dalam N-m, dan Ȧ = kecepatan sudut dalam rad/s.

Contoh 1:

Sebuah poros mentransmisikan daya 100kW pada putaran 160rpm. Tentukan diameter poros jika torsi maksimum yang ditransmisikan melebihi rata-rata 25%. Ambil tegangan geser maksimum yang diijinkan adalah 70 MPa.

(14)

Solusi: P = 100 kW = 100.103 W; N = 160 rpm; Tmax = 1,25.Trata ; IJ = 70 MPa = 70 N/mm2 , Daya yang ditransmisikan P adalah:

m N T T T T N rata rata rata rata 6 , 5966 76 , 16 10 . 100 . 76 , 16 60 . 160 . 14 , 3 . 2 60 . . . 2 10 . 100 3 3 S

Torsi maksimum yang ditransmisikan Tmax adalah:

Tmax = 1,25.Trata = 1,25.5966,6 N-m

= 7458 N-m = 7458.103 N-mm Diameter poros d ketika torsi maksimum adalah:

81,5mm 542,4.10 .70. 16 3,14 7458.10 . . 16 ʌ 3 3 3 3 3 max d d d d T W Contoh 2.

Poros baja berdiamter 35 mm dan panjang 1,2 m dijepit pada satu ujungnya oleh hand wheel berdiameter 500mm dikunci pada ujung yang lain. Modulus kekakuan dari baja adalah 80 GPa.

1. Berapa beban yang dipakai untuk menahan piringan roda yang menghasilkan tegangan geser torsi 60 MPa?

2. Berapa derajat roda memuntir ketika beban dipakai?

Penyelesaian:

d = 35 mm atau r = 17,5 mm; untuk poros l = 1,2 m = 1200 mm;

D = 500 mm atau R = 250 mm; untuk roda. C = 80 GPa = 80 kN/mm2 = 80.103 N/mm2;

(15)

1. Beban yang dipakai untuk menahan piringan roda (W). Torsi yang dipakai untuk hand wheel (T),

T = W.R = W.250 = 250 W N-mm Momen inersia polar poros J adalah:

4 3 4 4 mm 10 . 34 , 147 35 . 32 14 , 3 . 32 d J S

Kita mengetahui bahwa: r J T W N 2020 5 17 60 10 34 147 250 3 W , . , W

2. Berapa derajat ș roda memuntir ketika beban W = 2020N dipakai. Kita mengetahui bahwa:

l C J T .T o C J l T 05 , 0 10 . 80 . 10 . 34 , 147 1200 . 2020 . 250 . . 3 3 T Contoh 3:

Sebuah poros mentransmisikan daya 97,5 kW pada 180 rpm. Jika tegangan geser yang diijinkan pada material adalah 60 MPa, tentukan diameter yang sesuai untuk poros. Poros tidak boleh memuntir lebih dari 1o pada panjang 3 meter. Ambil C = 80 GPa.

Penyelesaian:

Diketahui: P = 97,5 kW; N = 180 rpm; IJ = 60 MPa = 60 N/mm2;

ș = 1o = ʌ/180 = 0,0174 rad; l = 3 m = 3000 mm; C = 80 GPa = 80.109 N/m2 = 80.103 N/mm2.

Misalkan T = Torsi yang ditransmisikan oleh poros dalam Nm, dan d = diameter dalam mm.

Kita mengetahui bahwa daya yang ditransmisikan oleh poros (P), T T T N . 852 , 18 60 . 180 . . 2 60 . . . 2 10 . 5 , 97 3 S S T = 97,5.103/18,852 = 5172 Nm = 5172.103 Nmm.

Sekarang mari kita menentukan diameter poros berdasarkan pada kekuatan dan kekakuan. 1. Pertimbangan kekuatan poros

(16)

5172.103 Nmm = ʌ/16 . IJ.d3 = ʌ/16 . 60.d3 = 11,78.d3 d3 = 5172.103/11,78 = 439.103

d = 76 mm. 2. Pertimbangan kekakuan poros

Momen inersia polar dari poros, J = ʌ/32 .d4 = 0,0982.d4 Kita mengetahui bahwa:

l C J T .T mm 3 10 439000 464 0 10 7 52 3000 0174 0 10 80 0982 0 10 5172 4 4 6 3 4 3 d d , d . , , . . .d , .

Ambil yang lebih besar dari dua nilai di atas, kita akan peroleh d = 103 mm dibulatkan menjadi 105mm.

3.2 Tegangan Bending dalam Balok Lurus

Dalam praktik keteknikan, bagian-bagian mesin dari batang struktur yang mengalami beban statis atau dinamis yang selain menyebabkan tegangan bending pada bagian penampang juga ada tipe tegangan lain seperti tegangan tarik, tekan dan geser.

Balok lurus yang mengalami momen bending M seperti pada Gambar 3.2 di bawah ini.

Gambar 3.2 : Tegangan bending pada balok lurus.

Ketika balok menerima momen bending, bagian atas balok akan memendek akibat kompresi dan bagian bawah akan memanjang akibat tarikan. Ada permukaan yang antara bagian atas dan bagian bawah yang tidak memendek dan tidak memanjang, permukaan itu dinamakan permukaan netral (neutral surface). Titik potong permukaan netral dengan

(17)

sembarang penampang balok dinamakan sumbu netral (neutral axis). Distribusi tegangan dari balok ditunjukkan dalam Gambar 3.2. Persamaan bending adalah :

R E y I

M V

Yang mana, M = aksi momen bending pada bagian yang diberikan, ı = tengan bending,

I = Momen inersia dari penampang terhadap sumbu netral, y = Jarak dari sumbu netral ke arsiran,

E = Modulus elastisitas material balok, R = Radius kelengkungan balok.

Dari persamaan di atas, rumus tegangan bending adalah:

R E y. V

Karena E dan R adalah konstan, oleh karena itu dalam batas elastis, tegangan pada sembarang titik adalah berbanding lurus terhadap y, yaitu jarak titik ke sumbu netral.

Juga dari persamaan di atas, tegangan bending adalah:

Z M y I M y I M / . V

Rasio I/y diketahui sebagai modulus penampang (section modulus) dan dinotasikan Z.

Contoh 4:

Sebuah poros pompa ditunjukkan pada Gambar 3.3. Gaya-gaya diberikan sebesar 25 kN dan 35 kN pusatkan pada 150mm dan 200mm berturut-turut dari kiri dan kanan bantalan. Tentukan diameter poros, jika tegangan tidak boleh melebihi 100 Mpa.

Gambar 3.3 Penyelesaian:

Diketahui: ıb = 100 MPa = 100 N/mm3

(18)

Momen pada A adalah:

RB.950 = (35.750) + (25.150) = 30.000

RB = 30.000/950 = 31,58 kN = 31,58.103 N

Dan RA = (25 + 35) – 31,58 = 28,42 kN = 28,42.103 N Momen bending pada C adalah:

= RA. 150 = 28,42.103 = 4,263.106 Nmm.

Dan bending pada D = RB.200 = 31,58.103.200 = 6,316.106 Nmm

Kita melihat bahwa momen bending maksimum adalah pada D, oleh karena itu momen bending maksimum, M = 6,316.106 Nmm.

Sedangkan d = diameter poros, Section modulus, Z adalah:

3

. 32 d

Z S

= 0,0982.d3

Kita mengetahui bahwa tegangan bending (ıb),

100 = M/Z

100 = 6,316.106/(0,0982.d3) = 64,32.106/d3 d3 = 64,32.106/100 = 643,2.103

d = 86,3 mm § 90 mm. Contoh 5.

Sebuah poros roda panjangnya 1 meter mendukung bantalan pada ujungnya dan pada bagian tengahnya menahan beban fly wheel sebesar 30 kN. Jika tegangan (bending) tidak boleh melebihi 60 MPa, tentukan diameter poros tersebut. Poros roda ditunjukkan Gambar 3.4.

Gambar 3.4 Penyelesaian:

(19)

Misalkan d = Diameter poros dalam mm. Section modulus, 3 . 32 d Z S

Momen bending pada pusat poros,

Nmm 10 . 5 , 7 4 1000 . 10 . 30 4 . 6 3 L W M

Kita mengetahui tegangan bending (ıb), 3 6 3 6 76,4.10 0982 , 0 10 . 5 , 7 60 d d Z M d3 = 76,4.106/60 = 1,27.106 d = 108,3 § 110 mm Contoh 6.

Sebuah balok berpenampang persegi pada salah satu ujungnya dijepit dan menahan sebuah motor listrik dengan berat 400 N pada jarak 300 mm dari ujung jepit. Tegangan bending maksimum pada balok adalah 40 MPa. Tentukan lebar dan tebal balok jika tebalnya adalah dua kali lebar. Balok ditunjukkan Gambar 3.5.

Gambar 3.5 Penyelesaian:

Diketahui: W = 400 N; L = 300 mm; ıb = 40 MPa = 40 N/mm2; h = 2.b

Misalkan b = Lebar balok dalam mm, dan h = Tebal balok dalam mm. Section modulus, 3 3 2 2 3 . 2 6 ) . 2 .( 6 . mm b b b h b Z

Momen bending maksimum (pada ujung jepit), M = W.L = 400.300 = 120.103 Nmm

(20)

Kita mengetahui tegangan bending (ıb), 3 3 3 3 180.10 . 2 3 . 10 . 120 40 b b Z M b3 = 180.103/40 = 4,5.103 b = 16,5 mm h = 2.b = 2.16,5 = 33mm. Contoh 7.

Sebuah pulley besi cor mentransmisikan daya 10 kW pada 400 rpm. Diameter pulley adalah 1,2 meter dan mempunyai 4 lengan lurus berbentuk elip, dimana poros mayor adalah dua kali poros minor. Tentukan dimensi dari lengan jika tegangan bending adalah 15 MPa.

Penyelesaian:

Diketahui: P = 10 kW = 10.103 W; N = 400 rpm; D = 1,2 m = 1200 mm atau R = 600 mm; ıb = 15 MPa = 15 N/mm2.

Misalkan T = Torsi yang ditransmisikan pulley.

Gambar 3.6

Kita mengetahui bahwa daya yang ditransmisikan oleh pulley (P),

NT T 42.T 60 . 400 . . 2 60 . . . 2 10 . 10 3 S S T = 10.103/42 = 238 Nm = 238.103 Nmm.

Karena torsi adalah produk dari beban tangensial dan radius pulley, oleh karena itu beban tangensial pada pulley adalah:

N R T 7 , 396 600 10 . 238 3

(21)

Karena pulley mempunyai empat lengan, oleh karena itu beban tangensial setiap lengan, W = 396,7/4 = 99,2 N

Dan momen bending maksimum pada lengan, M = W.R = 99,2.600 = 59520 Nmm Misalkan 2b = poros minor dalam mm, dan

2a = poros mayor dalam mm = 2. 2b = 4b Section modulus untuk penampang elip,

3 3 2 2 (2 ) . . mm 4 . 4 a b b b b Z S S S

Kita mengetahui bahwa tegangan bending (ıb), 3 3 18943 . 59520 15 b b Z M S b3 = 18943/15 = 1263 b = 10,8 mm Poros minor, 2b = 2.10,8 = 21,6 mm Poros mayor, 2a = 4.b = 4.10,8 = 43,2 mm. Latihan I:

1. Sebuah poros baja diameter 50 mm dan panjang 500 mm dikenai momen punter 1100 N-m, total sudut punter 0,6o. Tentukan tegangan geser maksimum yang terjadi pada poros dan modulus kekakuan.

2. Sebuah poros mentransmisikan daya 100 kW pada 180 rpm. Jika tegangan yang diijinkan dalam material adalah 60 MPa, tentukan diameter dalam poros. Poros tidak boleh memuntir lebih dari 1o pada panjang 3 meter. Ambil C = 80 GPa. 3. Desain diameter yang sesuai untuk sebuah poros bundar yang diperlukan untuk

mentransmisikan 90 kW pada 180 rpm. Tegangan geser dalam poros tidak boleh melebihi 70 MPa dan torsi maksimum melebihi rata-rata 40%. Juga tentukan sudut puntir pada panjang poros 2 meter. Ambil C = 90 GPa.

Latihan II

1. Sebuah spindle seperti pada Gambar 3.6, adalah elemen dari rem industri dan dibebani sperti pada pada gambar. Setiap beban P adalah sama dengan 4 kN dan diterapkan pada tengah titik bantalannya. Tentukan diameter spindle, jika tegangan bending maksimum adalah 120 MPa.

(22)

Gambar 3.6: Spindel

2. Sebuah pulley besi cor mentransmisikan 20 kW pada 300 rpm. Diameter pulley 550 mm dan mempunyai empat lengan lurus berpenampang elip yang mana poros mayor adalah 2 kali poros minor. Tentukan dimensi lengan, jika tegangan bending yang diijinkan adalah 15 MPa.

(23)

BAB IV

SAMBUNGAN KELING

4.1 Pendahuluan

Keling (rivet) adalah sebuah batang silinder pendek dengan kepala bulat. Bagian silinder dari keling dinamakan shank atau body dan bagian bawah dari shank adalah tail seperti ditunjukkan pada Gambar 4.1. Keling digunakan untuk membuat pengikat permanen antara plat-plat seperti dalam pekerjaan struktur, jembatan, dinding tangki dan dinding ketel. Sambungan keling secara luas digunakan untuk sambungan logam ringan.

Gambar 4.1: Bagian-bagian Keling

4.2 Metode Pengelingan

Fungsi keling dalam sebuah sambungan adalah untuk membuat sebuah ikatan yang kuat dan ketat. Kekuatan biasanya untuk mencegah kegagalan dari sambungan. Keketatan biasanya agar kuat dan mencegah kebocoran seperti pada ketel.

Gambar 4.2: Metode pengelingan

Ketika dua plat diikat bersamaan dengan sebuah keling seperti pada Gambar 4.2(a), lubang dalam plat di-punching dan di-reaming. Punching adalah metode paling murah dan digunakan untuk plat yang relatif tipis pada suatu struktur. Drilling digunakan pada kebanyakan pekerjaan pressure-vessel (tangki). Dalam pengelingan pressure-vessel dan struktur, diameter lubang keling biasanya 1,5mm lebih besar dari pada diameter nominal keling.

(24)

Pengelingan bisa dikerjakan dengan manual atau dengan mesin. Dalam pengelingan manual, original head dari keling ditahan dengan sebuah hammer (palu) atau batang yang berat dan kemudian bagian tail ditempat pada die (cetakan keling) yang dipukul oleh sebuah palu, seperti Gambar 4.2 (a). Hal ini mengakibatkan shank mengembang hingga memenuhi lubang dan tail berubah menjadi sebuah point seperti ditunjukkan Gambar 4.2(b).

Dalam pengelingan mesin, die adalah bagian dari palu yang dioperasikan dengan tekanan udara, hidrolik atau uap.

Catatan: 1. Untuk keling baja sampai diameter 12 mm, proses keling dingin bisa digunakan sementara untuk keling diameter lebih besar, proses pengelingan panas yang digunakan.

2. Dalam kasus keling yang panjang, hanya tail yang dipanaskan dan bukan shank.

4.3 Material Keling

Material keling harus tangguh dan ulet. Keling biasa dibuat dari baja (baja karbon rendah atau baja nikel), kuningan, aluminium atau tembaga, tetapi ketika kekuatan dan ketahanan terhadap kebocoran adalah pertimbangan yang utama, maka keling baja yang digunakan.

Keling secara umum diproduksi dari baja yang memenuhi Indian Standard (Standar India) berikut:

a. IS : 1148-1982 (ditetapkan 1992) - Spesifikasi untuk batang keling pengerolan panas ( diameter sampai 40mm) untuk struktur,

b. IS : 1149-1982 (ditetapkan 1992) – Spesifikasi untuk batang keling baja kekuatan tinggi untuk struktur.

Keling untuk ketel diproduksi dari material menurut IS : 1990-1973 (ditetapkan 1992) – Spesifikasi untuk keling baja untuk ketel.

Catatan: Baja untuk konstruksi ketel yang sesuai adalah IS:2100-1970 (ditetapkan 1992)- Spesifikasi untuk batang dan billet baja untuk ketel.

Menurut Indian Standard, IS : 2998-1982 (ditetapkan 1992), material sebuah keling harus mempunyai kekuatan tarik lebih besar dari 40 N/mm2 dan perpanjangan lebih besar dari 26 persen. Keling ketika panas harus lurus tanpa retak untuk diameter 2,5 kali diameter shank. Keling dibuat dengan cold heading atau hot forging.

(25)

4.4 Tipe Kepala Keling

Kepala keling dikelompokkan ke dalam 3 jenis sesuai standar India:

1. Kepala keling secara umum (di bawah diameter 12 mm) sesuai dengan IS : 2155-1982 (ditetapkan 1996) seperti Gambar 4.3.

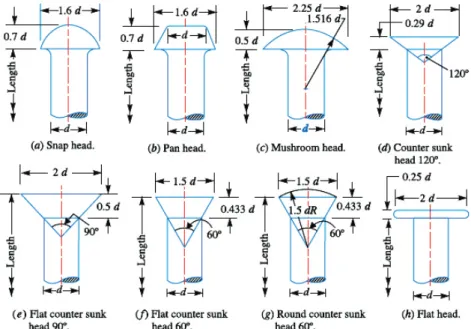

2. Kepala keling secara umum (diameter 12mm sampai 48mm) sesuai dengan IS : 1929-1982 (ditetapkan 1996) seperti Gambar 4.4.

3. Kepala keling untuk ketel (diameter 12mm sampai 48mm) sesuai dengan IS : 1929-1961 (ditetapkan 1996) seperti Gambar 4.5.

Gambar 4.3: Kepala keling diameter dibawah 12mm

(26)

Gambar 4.5: Kepala keling untuk ketel 4.5 Tipe Sambungan Keling

Ada dua tipe sambungan keling, tergantung pada plat yang disambung. 1. Lap Joint (sambungan 2 lapis)

Lap joint adalah sambungan yang mana dua plat disambung bersama-sama, seperti terlihat pada Gambar 4.6 dan Gambar 4.7.

2. Butt Joint (sambungan 3 lapis)

Butt Joint adalah sambungan yang mana plat utama ditutup oleh dua plat lain. Plat penutup dikeling bersama-sama dengan plat utama, seperti pada Gambar 4.8. Ada 2 jenis butt joint, yaitu: a. Single strap butt joint, dan

b. Double strap butt joint.

(27)

Gambar 4.7: Sambungan Lap joint triple

a) Single riveted double strap butt joint. b) Double riveted double strap butt joint

c) Double riveted double strap butt joint. d) Double riveted double strap butt joint Gambar 4.8 Butt joint

(28)

4.6 Kegagalan Sambungan Keling

Sebuah sambungan keling bisa gagal dengan cara sebagai berikut:

a. Keretakan pada sudut plat. Keretakan ini dapat dihindari dengan mencegah margin, m = 1,5.d, dimana d adalah diameter dari lubang keling, seperti pada Gambar 4.9.

b. Retak pada seluruh plat. Akibat tegangan tarik pada plat utama, plat utama atau penutup plat bisa retak seluruhnya seperti pada Gambar 4.10. Dalam kasus ini, kita hanya membahas satu panjang kisar (pitch) dari plat. Ketahanan yang diberikan oleh plat melawan keretakan dinamakam ketahanan retak (tearing resistance) atau kekuatan retak (tearing strength) atau nilai keretakan (tearing value) dari plat.

Gambar 4.10: Retak pada sudut plat Gambar 4.10: Retak pada seluruh plat Misalkan p = Pitch dari keling,

d = Diameter dari lubang keling, t = Ketebalan plat, dan

ıt = Tegangan tarik yang diijinkan untuk material plat. Kita mengetahui bahwa luas keling per panjang pitch adalah:

At = (p – d)t

Ketahanan retak (Pt) dari plat per panjang plat adalah: Pt = At.ıt = (p – d).ıt

Ketika ketahanan retak Pt lebih besar dari pada beban yang diterapkan (P) per panjang pitch, maka tipe ini tidak akan terjadi keretakan.

c. Pergeseran keling. Plat yang dihubungkan dengan keling yang mengalami tegangan tarik pada keling, dan jika keling tidak sanggup menahan tegangan, maka keling akan bergeser seperti pada Gambar 4.11. Ketahanan yang diberikan oleh keling terhadap geseran dinamakam ketahanan geser (shearing resistance)

(29)

atau kekuatan geser (shearing strength) atau nilai pergeseran (shearing value) dari keling.

Gambar 4.11 Misalkan d = Diameter dari lubang keling,

IJ = Tegangan geser yang dijinkan untuk material keling, dan n = Jumlah keling per panjang pitch.

Kita mengetahui luas pergeseran,

AS = ʌ/4.d2 ...(dalam geser tunggal) = 2. ʌ/4.d2 ...(secara teoritis, dalam geser double)

= 1,875. ʌ/4.d2 ... (dalam geser double, terjadi untuk Ketel India) Jadi ketahanan pergeseran yang dibutuhkan dari keling per panjang pitch adalah:

PS = n. ʌ/4.d2.IJ ...(dalam geser tunggal)

= n. 2. ʌ/4.d2.IJ ...(secara teoritis, dalam geser double)

= n.1,875. ʌ/4.d2.IJ ... (dalam geser double, terjadi untuk Ketel India) Ketika ketahanan pergeseran PS lebih besar dari pada beban yang diterapkan (P) per panjang pitch, maka tipe ini akan terjadi kegagalan/kerusakan.

d. Perubahan bentuk (crushing) pada plat atau keling. Kadang-kadang kenyataannya keling tidak mengalami geseran di bawah tegangan tarik, tetapi bisa rusak (berubah bentuk) seperti pada Gambar 4.12. Akibat ini, lubang keling menjadi berbentuk oval dan sambungan menjadi longgar. Kerusakan keling yang demikian juga dinamakan sebagai kerusakan bantalan (bearing failure). Ketahanan yang diberikan oleh keling terhadap perubahan bentuk dinamakam

(30)

ketahanan perubahan bentuk(crushing resistance) atau kekuatan perubahan bentuk(crushing strength) atau nilai perubahan bentuk (bearing value)

Gambar 4.12: Perubahan bentuk pada keling Misalkan d = Diameter lubang keling,

t = Ketebalan plat,

ıC = Tegangan crushing yang diijinkan untuk material keling atau plat, dan n = Jumlah keling per panjang pitch akibat crushing.

Kita mengetahui bahwa luas crushing per keling adalah: AC = d.t

Total luas crushing = n.d.t

dan ketahanan crushing yang dibutuhkan untuk merusak keling per panjang pitch adalah: PC = n.d.t.ıc

Ketika ketahanan crushing Pc lebih besar dari pada beban yang diterapkan (P) per panjang pitch, maka tipe ini akan terjadi kegagalan/kerusakan.

Catatan: Jumlah keling karena geser akan sama dengan jumlah keling karena crushing.

4.7 Kekuatan dan Efisiensi Sambungan Keling

Kekuatan sambungan keling didefinisikan sebagai gaya maksimum yang dapat diteruskan tanpa mengakibatkan kegagalan. Kita dapat melihat bagian 4.6 bahwa Pt, Ps dan Pc adalah tarikan yang diperlukan untuk meretakkan plat, menggeser keling dan merusakkan keling.

Efisiensi sambungan keling didefinisikan sebagai rasio kekuatan sambungan keling dengan kekuatan tanpa keling atau plat padat. Kita sudah membahas bahwa kekuatan sambungan keling adalah Pt, Ps dan Pc. Kekuatan tanpa keling per panjang pitch adalah:

(31)

Efisiensi sambungan keling Ș adalah: t c s t p.t.ı P P P, dan setidaknya

K

dimana: p = Pitch keling, t = Ketebalan plat, dan

ıt = Tegangan tarik yang diijinkan dari material plat. Contoh 1:

1. Sebuah lap joint double keling disambungkan antara plat dengan ketebalan 15 mm. Diameter keling 25 mm dan pitch 75 mm. Jika tegangan tarik ultimate adalah 400 MPa, tegangan geser ultimate 320 MPa dan tegangan crushing ultimate 640 MPa, tentukan gaya minimum per pitch yang akan memutuskan sambungan.

Jika sambungan di atas diberi beban yang mempunyai angka keamanan 4, tentukan tegangan aktual yang terjadi pada plat dan keling.

Penyelesaian:

Diketahui: t = 15 mm; d = 25 mm; p = 75 mm; ıtu = 400 MPa = 400 N/mm2; IJu = 320 Mpa = 320 N/mm2; ıcu = 640 MPa = 640 N/mm2

Gaya minimum per pitch yang akan memutuskan sambungan

Ketika tegangan ultimate diberikan, kita akan menentukan nilai ultimate dari tahanan sambungan. Kita mengetahui bahwa tahanan retak ultimate dari plat per pitch,

Ptu = (p – d).t. ıtu = (75 – 25)15.400 = 300 000 N Tahanan geser ultimate dari keling per pitch,

Psu = n.ʌ/4.d2. IJu = 2. ʌ/4.(25)2.320 = 314 200 N ...(n = 2) dan tahanan crushing ultimate dari keling per pitch,

Pcu = n.d.t. ıcu = 2.25.15.640 = 480 000 N

Dari di atas kita melihat bahwa gaya minimum per pitch yang akan memutus sambungan adalah 300.000 N atau 300 kN.

Tegangan aktual yang dihasilkan dalam plat dan keling

Karena faktor keamanan adalah 4, oleh karena itu beban aman per panjang pitch dari samabungan adalah 300.000/4 = 75.000 N.

(32)

Misalkan ıta, IJa, dan ıca adalah tegangan retak aktual, tegangan geser aktual dan tegangan crushing aktual yang dihasilkan dengan beban aman 75.000 N pada keretakan, geseran dan crushing.

Kita mengetahui bahwa tahanan retak aktual dari plat (Pta), Pta = (p – d).t. ıta

75.000 = (75 - 25)15.ıta = 750.ıta

ıta = 75.000/750 = 100 N/mm2 = 100 MPa Tahanan geser aktual dari keling (Psa),

Psa = n.ʌ/4.d2.IJa

75.000 = 2. ʌ/4.(25)2. IJa = 982. IJa

IJa = 75000/982 = 76,4 N/mm2 = 76,4 MPa dan tahanan crushing aktual dari keling (Pca)

Pca = n.d.t. ıca

75000 = 2.25.15. ıca = 750 ıca

ıca = 75000/750 = 100 N/mm2 = 100 MPa. 4.8 Sambungan Keling untuk Struktur

Sambungan keling dikenal sebagai Lozenge joint yang digunakan untuk atap, jembatan atau balok penopang dan lain-lain adalah ditunjukkan pada Gambar 4.13.

Misalkan b = Lebar dari plat, t = Ketebalan plat, dan

d = Diameter dari lubang keling.

Dalam perancangan Lozenge joint, mengikuti prosedur sebagai berikut:

(33)

1. Diameter keling.

Diameter lubang keling diperoleh dengan menggunakan rumus Unwin’s, yaitu: d = 6 t

Tabel 4.1: Ukuran keling untuk sambungan umum, menurut IS: 1929 – 1982.

2. Jumlah keling.

Jumlah keling yang diperlukan untuk sambungan dapat diperoleh dengan tahanan geseran atau tahan crushing dari keling.

Misalkan Pt = Aksi tarik maksimum pada sambungan. ini adalah tahanan retak dari plat pada bagian luar yang hanya satu keling.

n = Jumlah keling

Karena sambungan adalah double strap butt joint, oleh karena itu dalam double shear (geser). Itu diasumsikan bahwa tahanan sebuah keling pada double shear adalah 1,75 kali dari pada single shear.

Tahanan geser untuk 1 keling,

PS = 1,75. ʌ/4.d2.IJ dan tahanan crushing untuk 1 keling,

Pc = d.t.ıc

Jumlah keling untuk sambungan,

c s t P atau P P n

3. Ketebalan butt strap (plat pengikat ujung/penutup) Ketebalan butt strap,

t1 = 1,25t, untuk cover strap tunggal = 0,75t, untuk cover strap ganda (double) 4. Efisiensi sambungan

Hitung tahanan-tahanan sepanjang potongan 1-1, 2-2, dan 3-3. Pada potongan 1-1, di sini hanya 1 lubang keling.

Jadi tahanan retak dari sambungan sepanjang 1-1 adalah: Pt1 = (b - d).t.ıt

(34)

Tahanan retak dari sambungan sepanjang 2-2 adalah:

Pt2 = (b - 2d).t.ıt + kekuatan satu keling di depan potongan 2-2

(Untuk keretakan plat pada potongan 2-2, keling di bagian depan potongan 2-2 yaitu pada potongan 1-1 harus yang pertama patah)

Dengan cara yang sama pada potongan 3-3 di isni ada 3 lubang keling. Tahanan retak dari sambungan sepanjang 3-3 adalah:

Pt3 = (b - 3d).t.ıt + kekuatan satu keling di depan potongan 3-3 Nilai dari Pt1, Pt2, Pt3, Ps atau Pc adalah kekuatan sambungan.

Kita mengetahui bahwa kekuatan plat tanpa keling adalah: P = b.t.ıt Efisiensi sambungan, P P , P , Pt , Pt Pt1 2 3 satau c K

Catatan: Tegangan yang diijinkan dalam sambungan struktur adalah lebih besar dari pada yang digunakan dalam desain pressure vessel. Nilai berikut biasa dipakai.

Untuk plat dalam tarikan = 140 Mpa Untuk keling dalam geser = 105 Mpa Untuk crushing dari keling dan plat Geser tunggal = 224 Mpa

Geser ganda = 280 Mpa

5. Pitch dari keling diperoleh dengan menyamakan kekuatan tarik sambungan dan kekuatan geser keling. Tabel berikut menunjukkan nilai pitch menurut Rotscher.

Tabel 4.2: Pitch dari keling untuk sambungan struktur

6. Pitch terkecil (m) harus lebih besar dari pada 1,5.d 7. Jarak antara baris dari keling adalah 2,5d sampai 3d.

(35)

Contoh 2:

Dua batang baja mempunyai lebar 200 mm dan tebal 12,5 mm disambung dengan cara butt joint dengan cover plat ganda. Rancanglah sambungan jika tegangan yang diijinkan adalah 80 MPa untuk tarikan, 65 MPa untuk geser, dan 160 MPa untuk crushing. Buatlah sebuah sket dari sambungan.

Penyelesaian:

diketahui: b = 200 mm; t = 12,5 mm; ıt = 80 MPa = 80 N/mm2; IJ = 65 MPa = 65 N/mm2; ıc = 160 MPa = 160 N/mm2

Gambar 4.14: Sket rancangan sambungan butt joint double cover plat 1. Diameter keling

Kita mengetahui diameter lubang keling, d = 6 t= 6 12,5 = 21,2 mm

Dari Tabel 4.1, kita melihat diameter lubang keling (d) adalah 21,5 mm dan berhubungan dengan diameter keling sebesar 20 mm.

2. Jumlah keling

Misalkan n = Jumlah keling.

Kita mengetahui bahwa aksi tarik maksimum pada sambungan, Pt = (b - d).t.ıt = (200 – 21,5)12,5.80 = 178 500 N

Ketika sambungan adalah butt joint dengan cover plat ganda sperti Gambar 4.14, oleh karena itu keling adalah pada geser ganda. Asumsikan bahwa tahanan keling pada geser ganda adalah 1,75 kali dari pada geser tunggal.

(36)

Tahanan geser 1 keling adalah

Ps = 1,75.ʌ/4.d2.IJ = 1,75. ʌ/4.(21,5)2.65 = 41 300 N Tahanan crushing 1 keling adalah

Pc = d.t.ıc = 21,5.12,5.160 = 43 000 N

Ketika tahanan geser lebih kecil dari pada tahanan crushing, oleh karena itu jumlah keling yang dipakai untuk sambungan adalah:

# 32 , 4 41300 178500 s t P P n 5

3. Ketebalan butt strap (plat pengikat ujung/penutup)

t1 = 0,75t = 0,75.12,5 = 9,375 dikatakan 9,4 mm 4. Efisiensi sambungan

Hitung tahanan-tahanan sepanjang potongan 1-1, 2-2, dan 3-3. Pada potongan 1-1, di sini hanya 1 lubang keling.

Jadi tahanan retak dari sambungan sepanjang 1-1 adalah:

Pt1 = (b - d).t.ıt = (200 – 21,5).12,5.80 = 178 500 N

Pada potongan 2-2, di sini ada 2 lubang keling. Dalam kasus ini, keretakan plat terjadi jika keling pada potongan 1-1 (di depan potongan 2-2) terjadi geser.

Tahanan retak dari sambungan sepanjang 2-2 adalah: Pt2 = (b - 2d).t.ıt + Tahanan geser 1 keling = (200 – 2.21,5).12,5.80 + 41300 = 198 300 N

Pada potongan 3-3, disini ada 2 lubang keling. Keretakan plat terjadi jika 1 keling pada pada potongan 1-1 dan 2 keling pada potongan 2-2 terjadi geser.

Tahanan retak dari sambungan sepanjang potongan 3-3 adalah: Pt3 = (b - 2d).t.ıt + Tahanan geser 3 keling

= (200 – 2.21,5).12,5.80 + 2.41300 = 280 900 N Tahanan geser seluruh 5 keling adalah:

Ps =5.41300 = 206 500 N Tahanan crushing dari seluruh 5 keling adalah:

Pc = 5.43000 = 215 000 N

Ketika kekuatan sambungan adalah nilai dari Pt1, Pt2, Pt3, Ps atau Pc , oleh karena itu kekuatan sambungan adalah 178 500 N sepanjang potongan 1-1.

Kita mengetahui bahwa kekuatan plat tanpa keling adalah: P = b.t.ıt = 20.12,5.80 = 200 000 N

(37)

Efisiensi sambungan, atau 8925 , 0 200000 178500 c atau s 3 2 1 P P , P , Pt , Pt Pt K 89,25% 5. Pitch keling, p = 3 d + 5 mm = (3.21,5) + 5 = 69,5 mm §70 mm 6. Pitch terkecil, m = 1,5 d = 1,5.21,5 = 33,25 mm §35 mm

7. Jarak antara baris dari keling = 2,5 d = 2,5.21,5 = 53,75 mm §55 mm 4.9 Sambungan Keling dengan Beban Eksentris

Ketika garis aksi dari beban tidak melewati titik pusat dari sistem keling dan seluruh keling tidak menerima beban yang sama, maka sambungan ini dinamakan sambungan keling beban eksentris, seperti ditunjukkan pada Gambar 4.15 (a). Beban eksentris menghasilkan geser sekunder diakibatkan oleh kecenderungan gaya untuk memutar sambungan terhadap pusat gravitasi yang menimbulkan geser.

Misalkan P = Beban eksentris sambungan, dan

e = Eksentrisitas beban yaitu jarak antara garis aksi beban dan pusat sistem keling.

(38)

Prosedur berikut ini untuk merancang sambungan keling beban eksentris; 1. Tentukan pusat gravitasi G dari sistem keling.

Misalkan A = Luas penampang setiap keling, x1, x2, x3, dst = Jarak keling dari OY

y1, y2, y3, dst = Jarak keling dari OX maka: n x x x A n Ax Ax Ax A A A x A x A x A x .. . .. .. ... 1 2 3 1 2 3 3 2 1 3 3 2 2 1 1 n y y y y 1 2 3..

2. Masukkan dua gaya P1 dan P2 pada pusat gravitasi G dari sistem keling. Gaya-gaya ini adalah sama dan berlawanan arah dengan P seperti pada Gambar 4.15 (b).

3. Asumsikan bahwa seluruh keling adalah sama ukurannya, pengaruh P1 = P adalah untuk menghasilkan beban geser langsung pada setiap keling yang sama besarnya. Oleh karena itu beban geser langsung setiap keling adalah:

Ps = P/n

4. Pengaruh P2 = P adalah untuk menghasilkan momen putar yang besarnya P.e yang cenderung memutar sambungan terhadap pusat gravitasi G dari sistem keling searah jarum jam. Akibat momen putar, dihasilkan beban geser sekunder. untuk menentukan beban geser sekunder, dibuat asumsi sebagai berikut:

a. Beban geser sekunder adalah sama dengan jarak radial keling dari pusat gravitasi sistem keling.

b. Arah beban geser sekunder adalah tegak lurus dengan garis pusat keling terhadap pusat gravitasi sistem keling.

Misalkan F1, F2, F3, ... = Beban geser sekunder pada keling 1, 2, 3 ... dst.

l1, l2, l3, ... = Jarak radial keling 1, 2, 3, .... dst dari pusat gravitasi sistem keling.

Dari asumsi (a),

.... 3 3 2 2 1 1 l F l F l F 1 3 1 3 1 2 1 2 dan l l F F l l F F

(39)

Kita mengetahui bahwa jumlah momen putar eksternal akibat beban eksentris dan momen tahanan internal dari keling harus sama dengan nol.

>

...

@

.... . . . . . .... . . . . 2 3 2 2 2 1 1 1 3 1 3 1 2 1 2 1 1 1 3 3 2 2 1 1 l l l l F l l l F l l l F l F l F l F l F e P

5. Beban geser utama dan sekunder dapat ditambahkan untuk menentukan resultan beban geser (R) pada setiap keling seperti pada Gambar 4.15 (c). Besarnya R menjadi:

T

cos . . . 2 ) ( 2 2 F P F P R s s

dengan ș = Sudut antara beban geser utama (Ps) dan beban geser sekunder (F) Ketika beban geser sekunder pada setiap keling adalah sama, kemudian keling menerima beban yang besar yang mana sudut antara beban geser utama dan beban geser sekunder menjadi minimum. Jika tegangan geser yang diijinkan (IJ), diameter lubang keling dapat diperoleh dengan rumus sebagai berikut:

Resultan gaya geser maksimum S. .W 4

2

d

R

Dari Tabel 4.1, diameter standar untuk lubang keling (d) dan diameter keling.

Contoh 3:

Sambungan keling lap joint dibebani secara eksentris dirancang untuk bracket baja seperti Gambar 4.16 di bawah.

Gambar 4.16

Tebal plat bracket adalah 25 mm. Seluruh keling mempunyai ukuran yang sama. Beban bracket P = 50 kN; spasi keling, C = 100 mm; lengan (arm) beban, e = 400 mm.

Beban geser yang diijinkan 65 MPa dan tegangan crushing adalah 120 MPa. Tentukan ukuran keling yang digunakan untuk sambungan.

(40)

Diketahui: t = 25 mm; P = 50 kN = 50.103 N; e = 400 mm; n = 7; IJ = 65 Mpa = 65 N/mm2; ıc = 120 Mpa = 120 N/mm2.

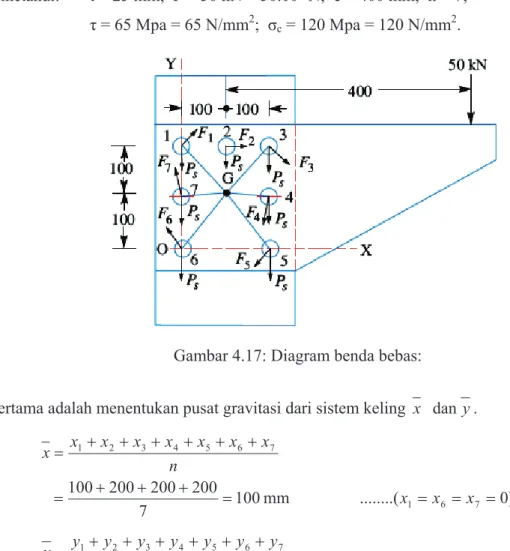

Gambar 4.17: Diagram benda bebas:

Pertama adalah menentukan pusat gravitasi dari sistem keling x dan y.

0) ...( mm 100 7 200 200 200 100 1 6 7 7 6 5 4 3 2 1 x x x n x x x x x x x x ) 0 ( ... mm 3 , 114 7 100 100 200 200 200 5 6 7 6 5 4 3 2 1 y y n y y y y y y y y

Pusat gravitasi G dari sistem keling pada jarak 100 mm dari OY dan 114,3 mm dari OX, seperti Gambar 4.17.

Kita mengetahui bahwa beban geser utama pada setiap keling adalah: N n P Ps 7143 7 10 . 50 3

Beban geser utama sejajar dengan arah beban P seperti pada Gambar 4.17. Momen putar dihasilkan oleh beban P akibat eksentrisitas (e).

Momen putar = P.e = 50.103.400 = 20.106 N-mm Momen putar ini ditahan oleh 7 keling seperti pada Gambar 4.17.

(41)

Gambar 4.18

Misalkan F1, F2, F3, F4, F5, F6 dan F7 adalah beban geser sekunder keling 1, 2, 3, 4, 5, 6, dan 7 ditempatkan pada jarak l1, l2, l3, l4, l5, l6 dan l7 dari pusat gravitasi sistem keling seperti pada Gambar 4.18.

Dari geometri gambar, kita dapat menentukan bahwa:

mm l l mm l l mm l mm l l 152 ) 3 , 114 ( ) 100 ( 101 ) 100 3 , 114 ( ) 100 ( 7 , 85 3 , 114 200 7 , 131 ) 3 , 114 200 ( ) 100 ( 2 2 6 5 2 2 7 4 2 2 2 3 1

Persamaan momen puntir akibat eksentrisitas beban adalah:

>

@

>

@

>

@

N F F F l l l l l l l l l l l F l l l l l l l l F e P 24244 108645 7 , 131 . 20.10 ) 152 ( 2 ) 101 ( 2 ) 7 , 85 ( ) 7 , 131 ( 2 7 , 131 .400 10 . 50 ) ; ; ...( ) ( 2 ) ( 2 ) ( ) ( 2 ) ( ) ( ) ( ) ( ) ( ) ( ) ( . 1 1 6 2 2 2 2 1 3 6 5 7 4 3 1 2 5 2 4 2 2 2 1 1 1 2 7 2 6 2 5 2 4 2 3 2 2 2 1 1 1

Ketika beban geser sekunder seimbang dengan jarak radial dari pusat gravitasi, oleh karena itu:

(42)

N l l F F 15766 7 , 131 7 , 85 24244 1 2 1 2 N F l l F F 1 24244 1 3 1 3 N l l F F 18593 7 , 131 101 24244 1 4 1 4 N l l F F 27981 7 , 131 152 24244 1 5 1 5 ) ...( 27981 6 5 5 1 6 1 6 F N l l l l F F ) ...( 18593 7 4 4 1 7 1 7 F N l l l l F F

Dengan menggambar beban geser utama dan beban geser sekunder setiap keling, kita melihat bahwa keling 3, 4, dan 5 mendapat beban yang terbesar. Sekarang kita menentukan sudut antara beban geser utama dan beban geser sekunder untuk 3 keling ini. Dari geometri Gambar 14.18, kita peroleh:

Resultan beban geser pada keling 3:

Resultan beban geser pada keling 4:

(43)

Resultan beban geser dapat ditentukan secara grafik seperti ditunjukan pada Gambar 4.18. Dari atas kita melihat bahwa resultan beban geser maksimum adalah pada keling ke 5. Jika d adalah diameter lubang keling, maka resultan beban geser maksimum (R5)

Dari tabel 4.1, kita melihat diameter standar lubang keling (d) adalah 25,5 mm dan dihubungkan diameter keling adalah 24 mm.

Mari sekarang kita cek sambungan untuk tegangan crushing. Kita mengetahui bahwa: MPa 95 , 51 mm N 95 , 51 25 . 5 , 25 33121 . crushing Panampang maksimum Beban crushing Tegangan 5 2 t d R

Ketika tegangan ini di bawah tegangan crushing sebesar 120 Mpa, maka desain adalah aman.

Contoh macam-macam konstruksi dan diagram benda bebasnya. 1.

(44)

2

.

Gambar 4.20

3.

(45)

4.

Gambar 4.22 Latihan:

1. Dua plat tebalnya 16 mm disambung dengan double riveted lap joint. Pitch setiap baris keling 90 mm. Diameter keling 25 mm. Tegangan yang diijinkan adalah:

Tentukan efisiensi sambungan?

2. Single riveted double cover butt joint dibuat pada plat dengan tebal 10 mm dan diameter keling 20 mm, pitch 60 mm. Hitung efisiensi sambungan?

3. Double riveted double cover butt joint dibuat pada plat dengan tebal 12 mm dan diameter keling 18 mm, pitch 80 mm. Hitung efisiensi sambungan?

4. Double riveted lap joint (chain riveting) untuk menyambung 2 plat dengan tebal 10 mm. Tegangan yang diijinkan adalah ıt = 60 MPa; IJ = 50 MPa; dan ıc = 80 MPa. Tentukan diameter keling, pitch keling dan jarak antara baris keling. Juga tentukan efisiensi keling.

5. sebuah bracket didukung oleh 4 keling yang sama ukurannya, seperti ditunjukkan pada Gambar 4.23. Tentukan diameter keling jika tegangan geser maksimum adalah 140 Mpa.

6. Sebuah bracket dikeling ke sebuah kolom dengan 6 keling yang sama ukurannya seperti pada Gambar 4.24. Bracket membawa beban 100 kN pada jarak 250 mm kolom. Jika tegangan geser maksimum dalam keling dibatasi 63 Mpa, tentukan diameter keling.

(46)
(47)

BAB V SAMBUNGAN LAS (WELDING JOINT)

5.1 Pendahuluan

Sambungan las adalah sebuah sambungan permanen yang diperoleh dengan peleburan sisi dua bagian yang disambung bersamaan, dengan atau tanpa tekanan dan bahan pengisi. Panas yang dibutuhkan untuk peleburan bahan diperoleh dengan pembakaran gas (untuk pengelasan gas) atau bunga api listrik (untuk las listrik).

Pengelasan secara intensif digunakan dalam fabrikasi sebagai metode alternatif untuk pengecoran atau forging (tempa) dan sebagai pengganti sambungan baut dan keling. Sambungan las juga digunakan sebagai media perbaikan misalnya untuk menyatukan logam akibat crack (retak), untuk menambah luka kecil yang patah seperti gigi gear.

5.2 Jenis Sambungan Las

Ada dua jenis sambungan las, yaitu: 1. Lap joint atau fillet joint

Sambungan ini diperoleh dengan pelapisan plat dan kemudian mengelas sisi dari plat-plat. Bagian penampang fillet (sambungan las tipis) mendekati triangular (bentuk segitiga). Sambungan fillet bentuknya seperti pada Gambar 5.1 (a), (b), dan (c).

Gambar 5.1: Sambungan las jenis lap joint.

2. Butt joint.

Butt joint diperoleh dengan menempatkan sisi plat seperti ditunjukkan pada Gambar 5.2. Dalam pengelasan butt, sisi plat tidak memerlukan kemiringan jika ketebalan plat kurang dari 5 mm. Jika tebal plat adalah 5 mm sampai 12,5 mm, maka sisi yang dimiringkan berbentuk alur V atau U pada kedua sisi.

(48)

Gambar 5.2: Sambungan las butt joint Jenis lain sambungan las dapat dilihat pada Gambar 5.3 di bawah ini.

Gambar 5.3: Tipe lain sambungan las.

5.3 Kekuatan sambungan las fillet melintang

Lap joint (sambungan las fillet melintang) dirancang untuk kekuatan tarik, seperti pada Gambar 5.4 (a) dan (b).

Gambar 5.4: Lap joint

(49)

Untuk menentukan kekuatan sambungan las, diasumsikan bahwa bagian fillet adalah segitiga ABC dengan sisi miring AC seperti terlihat pada Gambar 5.5. Panjang setiap sisi diketahui sebagai ukuran las dan jarak tegak lurus kemiringan BD adalah tebal leher. Luas minimum las diperoleh pada leher BD, yang diberikan dengan hasil dari tebal leher dan panjang las.

Misalkan t = Tebal leher (BD). s = Ukuran las = Tebal plat, l = Panjang las,

Dari Gambar 5.5, kita temukan ketebalan leher adalah: t = s.sin45o = 0,707.s

Luas minimum las atau luas leher adalah:

A = t.l =0,707.s.l (5 – 1)

Jika ıt adalah tegangan tarik yang diijinkan untuk las logam, kemudian kekuatan tarik sambungan untuk las fillet tunggal (single fillet weld) adalah:

P = 0,707.s.l. ıt (5 – 2)

dan kekuatan tarik sambungan las fillet ganda (double fillet weld) adalah:

P = 2.0,707.s.l. ıt= 1,414.s.l. ıt (5 – 3)

5.4 Kekuatan sambungan las fillet sejajar

Sambungan las fillet sejajar dirancang untuk kekuatan geser seperti terlihat pada Gambar 5.6. Luas minimum las atau luas leher:

A = 0,707.s.l

(50)

Jika IJ adalah tegangan geser yang diijinkan untuk logam las, kemudian kekuatan geser dari sambungan untuk single paralel fillet weld (las fillet sejajar tunggal),

P = 0,707.s.l. IJ (5 – 4)

dan kekuatan geser sambungan untuk double paralel fillet weld,

P = 2.0,707.s.l. IJ = 1,414.s.l. IJ (5 – 5)

Catatan:

1. Jika sambungan las adalah kombinasi dari las fillet sejajar ganda dan melintang tunggal seperti Gambar 5.6 (b), kemudian kekuatan sambungan las adalah dengan menjumlahkan kedua kekuatan sambungan las, yaitu;

P = 0,707.s.l1. ıt + 1,414.s.l2. IJ dimana l1 adalah lebar plat.

2. Untuk memperkuat las fillet, dimensi leher adalah 0,85.t.

Contoh 1:

Sebuah plat lebar 100 mm dan tebal 10 mm dilas dengan plat lain secara las fillet sejajar ganda (double paralel fillet weld). Plat dikenai beban statis 80 kN. Tentukan panjang las jika tegangan geser yang diijinkan dalam las tidak melebihi 55 MPa.

Penyelesaian:

diketahui: Lebar = 100 mm; Tebal = 10 mm; P = 80 kN = 80.103 N; IJ = 55 MPa = 55 N/mm2.

Misalkan l = Panjang las, dan

s = Ukuran las = tebal plat = 10 mm.

Kita mengetahui bahwa beban maksimum yang dibawa plat untuk double paralel fillet weld (P) pada persamaan (5 – 5) adalah:

80.103 = 1,414.s.l.IJ = 1,414.10.l.55 = 778.l l = 80.103 /778 = 103 mm

Tambahan 12,5 mm untuk mengawali dang mengakhiri las, sehingga panjang las total: l = 103 + 12,5 = 115,5 mm

5.5 Kasus khusus sambungan las fillet

Kasus berikut dari sambungan las fillet adalah penting untuk diperhatikan:

1. Las fillet melingkar yang dikenai torsi. Perhatikan batang silinder yang dihubungkan ke plat kaku dengan las fillet seperti pada Gambar 5.7.

(51)

misalkan d = Diameter batang, r = Radius batang,

T = Torsi yang bekerja pada batang, s = Ukuran las,

t = Tebal leher,

J = Momen inersia polar dari bagian las = ʌ.t.d3/4

Gambar 5.7 Kita mengetahui bahwa tegangan geser untuk material adalah:

2 3 .. . 2 4 / . . 2 / . 2 / . . d t T d t d T J d T J r T S S W dimana

Tegangan geser terjadi pada bidang horisontal sepanjang las fillet. Geser maksimum terjadi pada leher las dengan sudut 45o dari bidang horisontal..

Panjang leher, t = s.sin 45o = 0,707.s ddan tegangan geser maksimum adalah:

2 2 max . . . 83 . 2 . . 707 , 0 . . 2 d s T d s T S S W (5 – 6)

2. Las fillet melingkar yang dikenai momen bending. Perhatikan batang silinder yang dihubungkan ke plat kaku dengan las fillet seperti pada Gambar 5.8.

Misalkan d = Diameter batang,

M= Momen banding pada batang, s = Ukuran las,

t = Tebal leher,

Z = Section modulus dari bagian las = ʌ.t.d2/4

Kita mengetahui bahwa momen bending adalah:

Gambar 5.8

Tegangan bending terjadi pada bidang horisontal sepanjang las fillet. Tegangan bending maksimum terjadi pada leher las dengan sudut 45o dari bidang horisontal.

(52)

dan tegangan bending maksimum adalah::

(5 – 7)

3. Las fillet memanjang yang dikenai beban torsi. Perhatikan plat vertikal dilas ke plat horisontal dengan dua las fillet seperti pada Gambar 5.9.

misalkan T = Torsi yang bekerja pada plat vertikal, l = Panjang las,

s = Ukuran las, t = Tebal leher,

J = Momen inersia polar dari bagian las (utk 2 sisi las)

Gambar 5.9

Variasi tegangan geser adalah sama dengan variasi tegangan normal sepanjang (l) dari balok yang dikenai bending murni.

Tegangan geser menjadi:

Tegangan geser maksimum terjadi pada leher, yaitu:

(5 – 8)

Contoh 2:

Sebuah poros pejal dengan diameter 50 mm dilas ke plat tipis dengan las fillet 10 mm seperti pada Gambar 5.10. Tentukan torsi maksimum yang dapat ditahan sambungan las jika tegangan geser maksimum material las tidak melebihi 80 Mpa.

(53)

Penyelesaian:

diketahui: d = 50 mm; s = 10 mm ; IJmax = 80 MPa = 80 N/mm2 T = Torsi maksimum yang dapat ditahan sambungan las. Kita mengetahui tegangan geser maksimum pada persamaan (5 – 6) adalah:

78550 . 83 , 2 ) 50 .( 10 . . 83 , 2 80 . . . 83 . 2 . . 707 , 0 . . 2 2 2 2 max T T d s T d s T S S S W T = 80.78550/2,83 = 2,22.106 N-mm = 2,22 kNm Contoh 3:

Sebuah plat panjangnya 1 m, tebal 60 mm dilas ke plat lain pada sisi kanan dan kiri dengan las fillet 15 mm, seperti pada Gambar 5.11. Tentukan torsi maksimum yang dapat ditahan sambungan las jika tegangan geser maksimum dalam bahan las tidak melebihi 80 MPa.

Gambar 5.11 Penyelesaian:

Diketahui: l = 1m = 1000 mm ; Tebal = 60 mm; s = 15 mm ; IJmax = 80 MPa = 80 N/mm2. T = Torsi maksimum yang dapat ditahan sambungan las

Kita mengetahui tegangan geser maksimum pada persamaan (5 – 8) adalah:

5.6 Kekuatan Butt Joint

Sambungan butt dirancang untuk tarik dan tekan. Perhatikan sambungan V-butt tunggal seperti pada Gambar 5.12 (a).

(54)

Gambar 5.12: Butt joint

Dalam butt joint, panjang ukuran las adalah sama dengan tebal leher yang sama dengan tebal plat.

Kekuatan tarik butt joint (single-V atau square butt joint),

P = t.l.ıt (5 – 9)

dimana l = panjang las. Secara umum sama dengan lebar plat. dan kekuatan tarik double-V butt joint seperti pada Gambar 5.12 (b) adalah:

P = (t1 + t2).l.ıt (5 – 10)

dimana t1 = Tebal leher bagian atas, dan t2 = Tebal leher bagian bawah.

Sebagai catatan bahwa ukuran las bisa lebih besar dari pada ketebalan plat, tetapi dapat juga lebih kecil. Tabel berikut menunjukkan ukuran las minimum yang direkomendasikan.

Tabel 5.1: Ukuran las minimum yang direkomendasikan.

Contoh 3:

Sebuah plat lebarnya 100 mm dan tebalnya 12,5 mm dilas ke plat lain dengan las fillet sejajar. Plat tersebut mendapat beban 50 kN. Tentukan panjang las jika tegangan maksimum tidak melebihi 56 MPa. Perhatikan bahwa sambungan las dibawah beban statis dan beban fatik/berulang-ulang (fatique).

(55)

Penyelesaian:

Diketahui: Lebar = 100 mm ; Tebal = 12,5 mm ; P = 50 kN = 50.103 N ; IJ = 56 MPa = 56 N/mm2.

x Panjang las untuk beban statis:

Misalkan l = Panjang las, dan

s = Ukuran las = tebal plat = 12,5 mm

Kita tahu bahwa beban maksimum yang dibawa plat untuk double paralel fillet weld (P) pada persamaan (5 – 5) adalah:

P = 1,414.s.l. IJ

50.103 = 1,414.12,5.l.56 = 990.l l = 50.103/990 = 50,5 mm

Penambahan 12,5 mm untuk awal dan akhir las adalah:

l = 50,5 + 12,5 = 63 mm

x Panjang las untuk beban fatik

Dari tabel 5.2 di bawah ini kita dapat menentukan faktor konsentrasi tegangan untuk paralel fillet welding adalah 2,7.

Tabel 5.2 : Faktor konsentrasi tegangan

Tegangan geser yang diijinkan adalah:

IJ = 56/2,7 = 20,74 N/mm2.

Kita tahu bahwa beban maksimum yang dibawa plat untuk double paralel fillet weld (P) pada persamaan (5 – 5) adalah:

P = 1,414.s.l. IJ

50.103 =1,414.s.l. IJ = 1,414.12,5.l.20,74 = 367.l

l = 50.103/367 = 136,2 mm

Penambahan 12,5 mm untuk awal dan akhir las adalah: l = 136,2 + 12,5 = 148,7 mm

Figur

Gambar 3.1 Tegangan geser torsi

Gambar 3.1

Tegangan geser torsi p.12
Gambar 4.4: Kepala keling (diameter 12mm sampai 48mm)

Gambar 4.4:

Kepala keling (diameter 12mm sampai 48mm) p.25
Gambar 4.3: Kepala keling diameter dibawah 12mm

Gambar 4.3:

Kepala keling diameter dibawah 12mm p.25
Gambar 4.6: Sambungan Lap joint single dan double

Gambar 4.6:

Sambungan Lap joint single dan double p.26
Gambar 4.5: Kepala keling untuk ketel  4.5 Tipe Sambungan Keling

Gambar 4.5:

Kepala keling untuk ketel 4.5 Tipe Sambungan Keling p.26
Gambar 4.7: Sambungan Lap joint triple

Gambar 4.7:

Sambungan Lap joint triple p.27
Gambar 4.10: Retak pada sudut plat          Gambar 4.10: Retak pada seluruh plat  Misalkan   p = Pitch dari keling,

Gambar 4.10:

Retak pada sudut plat Gambar 4.10: Retak pada seluruh plat Misalkan p = Pitch dari keling, p.28
Gambar 4.11  Misalkan  d = Diameter dari lubang keling,

Gambar 4.11

Misalkan d = Diameter dari lubang keling, p.29
Tabel 4.2: Pitch dari keling untuk sambungan struktur

Tabel 4.2:

Pitch dari keling untuk sambungan struktur p.34
Gambar 4.14: Sket rancangan sambungan butt joint double cover plat  1.   Diameter keling

Gambar 4.14:

Sket rancangan sambungan butt joint double cover plat 1. Diameter keling p.35
Gambar 4.15: Sambungan keling beban eksentris

Gambar 4.15:

Sambungan keling beban eksentris p.37
Gambar 4.17: Diagram benda bebas:

Gambar 4.17:

Diagram benda bebas: p.40
Gambar 4.22  Latihan:

Gambar 4.22

Latihan: p.45
Gambar 5.1: Sambungan las jenis lap joint.  2. Butt joint.

Gambar 5.1:

Sambungan las jenis lap joint. 2. Butt joint. p.47
Gambar 5.2: Sambungan las butt joint  Jenis lain sambungan las dapat dilihat pada Gambar 5.3 di bawah ini

Gambar 5.2:

Sambungan las butt joint Jenis lain sambungan las dapat dilihat pada Gambar 5.3 di bawah ini p.48
Gambar 5.3: Tipe lain sambungan las.  5.3 Kekuatan sambungan las fillet melintang

Gambar 5.3:

Tipe lain sambungan las. 5.3 Kekuatan sambungan las fillet melintang p.48
Gambar 5.6: Sambungan las fillet sejajar dan kombinasi

Gambar 5.6:

Sambungan las fillet sejajar dan kombinasi p.49
Gambar 5.7  Kita mengetahui bahwa tegangan geser untuk material adalah:

Gambar 5.7

Kita mengetahui bahwa tegangan geser untuk material adalah: p.51
Tabel 5.2 : Faktor konsentrasi tegangan

Tabel 5.2 :

Faktor konsentrasi tegangan p.55
Gambar 5.15: Sambungan las dibebani secara eksentris  Misalkan  P = Beban eksentris,

Gambar 5.15:

Sambungan las dibebani secara eksentris Misalkan P = Beban eksentris, p.59
Tabel 5.3: Momen inersia polar dan section modulus dari las

Tabel 5.3:

Momen inersia polar dan section modulus dari las p.61
Gambar 5.22    Gambar 5.23

Gambar 5.22

Gambar 5.23 p.68
Gambar 5.20    Gambar 5.21

Gambar 5.20

Gambar 5.21 p.68
Gambar 6.1: Istilah pada ulir  Keterangan Gambar 3.1:

Gambar 6.1:

Istilah pada ulir Keterangan Gambar 3.1: p.69
Gambar 6.4: American national standard thread

Gambar 6.4:

American national standard thread p.71
Gambar 6.8: Buttress thread

Gambar 6.8:

Buttress thread p.72
Gambar 6.10: Cap screws

Gambar 6.10:

Cap screws p.73
Gambar 6.11: Beban eksentris yang sejajar dengan sumbu baut Misalkan   w = beban baut per unit jarak terhadap pengaruh balik bracket

Gambar 6.11:

Beban eksentris yang sejajar dengan sumbu baut Misalkan w = beban baut per unit jarak terhadap pengaruh balik bracket p.75
Gambar 6.13  Penyelesaian:

Gambar 6.13

Penyelesaian: p.78
Gambar 6.14  Misalkan:  R = Radius piringan (flens),

Gambar 6.14

Misalkan: R = Radius piringan (flens), p.79

Referensi

Memperbarui...

Related subjects :
