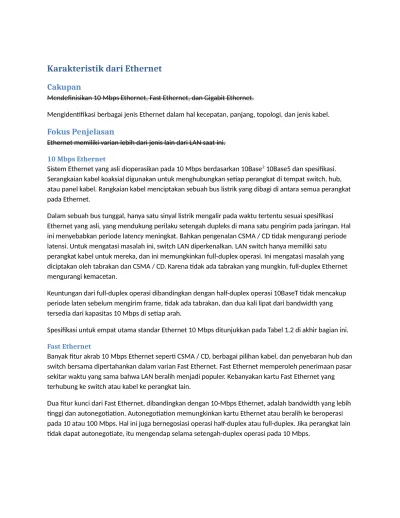

Karakteristik dari Ethernet
Cakupan
Mendefinisikan 10 Mbps Ethernet, Fast Ethernet, dan Gigabit Ethernet.
Mengidentifikasi berbagai jenis Ethernet dalam hal kecepatan, panjang, topologi, dan jenis kabel.
Fokus Penjelasan
Ethernet memiliki varian lebih dari jenis lain dari LAN saat ini.
10 Mbps Ethernet
Sistem Ethernet yang asli dioperasikan pada 10 Mbps berdasarkan 10Base2 10Base5 dan spesifikasi. Serangkaian kabel koaksial digunakan untuk menghubungkan setiap perangkat di tempat switch, hub, atau panel kabel. Rangkaian kabel menciptakan sebuah bus listrik yang dibagi di antara semua perangkat pada Ethernet.
Dalam sebuah bus tunggal, hanya satu sinyal listrik mengalir pada waktu tertentu sesuai spesifikasi Ethernet yang asli, yang mendukung perilaku setengah dupleks di mana satu pengirim pada jaringan. Hal ini menyebabkan periode latency meningkat. Bahkan pengenalan CSMA / CD tidak mengurangi periode latensi. Untuk mengatasi masalah ini, switch LAN diperkenalkan. LAN switch hanya memiliki satu perangkat kabel untuk mereka, dan ini memungkinkan full-duplex operasi. Ini mengatasi masalah yang diciptakan oleh tabrakan dan CSMA / CD. Karena tidak ada tabrakan yang mungkin, full-duplex Ethernet mengurangi kemacetan.
Keuntungan dari full-duplex operasi dibandingkan dengan half-duplex operasi 10BaseT tidak mencakup periode laten sebelum mengirim frame, tidak ada tabrakan, dan dua kali lipat dari bandwidth yang tersedia dari kapasitas 10 Mbps di setiap arah.
Spesifikasi untuk empat utama standar Ethernet 10 Mbps ditunjukkan pada Tabel 1.2 di akhir bagian ini.
Fast Ethernet
Banyak fitur akrab 10 Mbps Ethernet seperti CSMA / CD, berbagai pilihan kabel, dan penyebaran hub dan switch bersama dipertahankan dalam varian Fast Ethernet. Fast Ethernet memperoleh penerimaan pasar sekitar waktu yang sama bahwa LAN beralih menjadi populer. Kebanyakan kartu Fast Ethernet yang terhubung ke switch atau kabel ke perangkat lain.
Gigabit Ethernet
Gigabit Ethernet dibangun di atas protokol Ethernet, dan meningkatkan kecepatan sepuluh kali lipat sampai dengan 1000 Mbps, atau 1 gigabit per detik (Gbps). Spesifikasi ini menjanjikan untuk menjadi pemain terkemuka dalam kecepatan tinggi backbone LAN dan koneksi server. Beberapa perubahan telah dilakukan untuk antarmuka fisik untuk meningkatkan kecepatan dari 100 Mbps Fast Ethernet sampai dengan 1 Gbps. Hal ini telah dilakukan dengan menggabungkan IEEE 802.3 Ethernet dan ANSI Saluran X3T11 Serat.

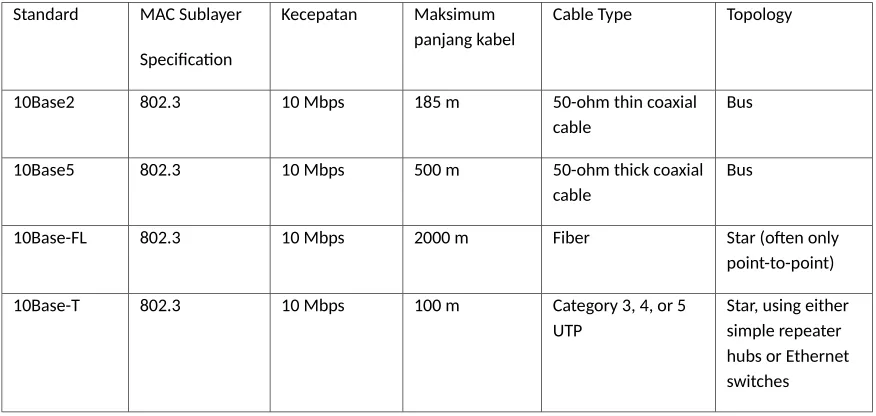

Table 1-1 menampilkan perbandingan antara Ethernet standards yang berbeda
Standard MAC Sublayer
Specification
Kecepatan Maksimum panjang kabel
Cable Type Topology
10Base2 802.3 10 Mbps 185 m 50-ohm thin coaxial cable
Bus
10Base5 802.3 10 Mbps 500 m 50-ohm thick coaxial cable
Bus
10Base-FL 802.3 10 Mbps 2000 m Fiber Star (often only point-to-point)
Media Konektor, Jenis Media, dan Penggunannya
Cakupan
Mengidentifikasi jenis media konektor yang berbeda, seperti RJ-11/RJ-45, MT-RJ, ST / SC, IEEE 1394, Serat, LC F-Type, dan USB, dan menggambarkan penggunannnya..
Mengidentifikasi berbagai jenis media, seperti Category 3, 5, 5e, dan 6 jenis media, kabel koaksial, kabel twisted pair, dan kabel optik, dan menjelaskan penggunaannya.
Fokus Penjelasan
Media Konektor
RJ-11 (Registered Jack-11): RJ-11 adalah sambungan kawat empat atau enam. Ini adalah kabel telepon standar atau konektor modem komputer di Amerika Serikat.
Ada berbagai macam tipe dari RJ-45 seperti berikut:
Penggunaan empat kabel dari konektor RJ-45 dalam sebuah jaringan Ethernet Cincin (10BaseT) dan Token Ring.
Penggunaan semua delapan kabel dari konektor RJ-45 di 100BaseVG.
Penggunaan empat kabel sama konektor RJ-45 sebagai 10BaseT di 100BaseTX. Namun, kawat
milik Kategori Kategori 5 bukannya 3.
Mechanical Transfer Registered Jack: Mechanical Transfer Registered Jack (MT-RJ) adalah konektor duplex kecil yang menampilkan dua pra-dipoles bertopik serat. Digunakan untuk menghubungkan kabel serat untuk hardware, konektor ini menyerupai konektor RJ-45. Pemutusan dilakukan dengan
