Audit Elektrikal adalah pekerjaan pemeriksaan untuk mengetahui kondisi kelistrikan secara sistim, jaringan dan juga penggunaannya, sehingga didapat pengetahuan mengenai kualitas dari jaringan listrik tersebut apakah dalam kondisi aman dan terproteksi atau tidak.
4.1 Tujuan Audit
Tujuan dari audit ini adalah mengidentifikasi bahaya kelistrikan yang tidak normal atau bermasalah pada industri sepatu Adidas PT. CHING LUH 1 yang dapat membahayakan keselamatan manusia, aset dan gedung secara menyeluruh dengan parameter visual check, pengukuran arus listrik dan foto thermograph infrared, serta memberikan solusi yang tepat pada masalah tersebut.
4.2 Langkah-Langkah Audit Elektrikal
Langkah-langkah ini dilakukan dengan menggunakan standar yang sudah ditetapkan oleh PUIL 2000 terdapat pada tabel 4.1.
Tabel 4.1 Langkah – Langkah Audit Elektrikal
NO Langkah-langkah audit elektrikal
1. Mengecek kondisi genset , ruang genset, panel genset, grounding genset dan start up genset.
2. Mengecek kondisi semua panel dan mengukur arus listrik pada breaker utama dan foto termografik infra merah
3. Mengecek kondisi kabel dan mengukur arus listrik pada kabel utama dan foto termografik infra merah.
4. Mengecek kondisi lampu dan saklar yang digunakan.
5. Mengecek kondisi penangkal petir dan mengukur tahanan pentanahan penangkal petir.
4.3 Klasifikasi Temuan Thermograph Infra Red
Klasifikasi Temuan Thermograph Infra Red adalah hasil dari pengauditan di setiap objek yang telah diaudit kemudian dimasukan dalam kategori suhu. Berikut klasifikasi temuan thermograph infra red ditunjukan pada tabel 4.2.
Tabel 4.2 Klasifikasi temuan Thermograph Infra Red
No Equipment Major Minor Observasi
1. Transformator > 80ºC 75ºC ≤ 80ºC 70ºC ≤ 75ºC 2. Kabel NYY, NYM > 50ºC 46ºC ≤ 50ºC 41ºC ≤ 45ºC
3. ACB > 70ºC 61ºC ≤ 70ºC 50ºC ≤ 61ºC
4. MCCB > 70ºC 61ºC ≤ 70ºC 50ºC ≤ 61ºC
5. MCB > 70ºC 61ºC ≤ 70ºC 50ºC ≤ 61ºC
6. Coil Contactor, Relay > 65ºC 56ºC ≤ 65ºC 50ºC ≤ 55ºC 7. Terminal kabel CB, Fuse,
dll > 50ºC 41ºC ≤ 50ºC 36ºC ≤ 41ºC
8. Bus bar > 80ºC 75ºC ≤ 80ºC 70ºC ≤ 75ºC
4.4 Klasifikasi Temuan Audit
Klasifikasi temuan audit adalah tingkat golongkan dalam kategori
perbaikan. Kategory klasifikasi temuan audit elektrikal ditunjukan pada tabel 4.3.
Tabel 4.3 Klasifikasi temuan Audit
No Kategori Prioritas Keterangan
1. Normal (A) None Kondisi sesuai dengan standar PUIL dan HSE 2. Observasi
(B) Low
Temuan yang tidak mempengaruhi fungsi tetapi mengurangi kesempurnaan sistem
3. Minor
(C) Medium
Temuan yang dalam jangka panjang akan mempengaruhi sistem dan merugikan
4.5 Batasan Pekerjaan Audit
Batasan pekerjaan audit adalah batasan-batasan dalam pengauditan pada objek yang dituju. Batasan-batasan dalam pengauditan di tunjukan pada tabel 4.4:

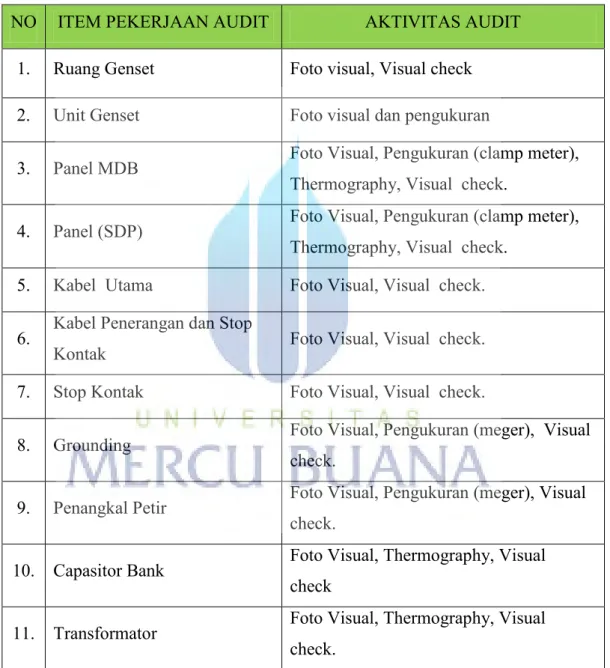

Tabel 4.4 Batasan pekerjaan Audit
NO ITEM PEKERJAAN AUDIT AKTIVITAS AUDIT
1. Ruang Genset Foto visual, Visual check 2. Unit Genset Foto visual dan pengukuran
3. Panel MDB Foto Visual, Pengukuran (clamp meter), Thermography, Visual check.
4. Panel (SDP) Foto Visual, Pengukuran (clamp meter), Thermography, Visual check.
5. Kabel Utama Foto Visual, Visual check. 6. Kabel Penerangan dan Stop
Kontak Foto Visual, Visual check.
7. Stop Kontak Foto Visual, Visual check.
8. Grounding Foto Visual, Pengukuran (meger), Visual check.
9. Penangkal Petir Foto Visual, Pengukuran (meger), Visual check.
10. Capasitor Bank Foto Visual, Thermography, Visual check
11. Transformator Foto Visual, Thermography, Visual check.
4.6 Beberapa hasil Audit Elektrikal pada perusahaan PT.CHINGLUH 1 (Adidas)
Berikut kantor dari PT. CHINGLUH 1 yang terdapat pada gambar 4.1.
Gambar 4.1 PT.CHINGLUH 1 (Adidas)
PT. CHINGLUH 1 terletak di Jln. Raya Serang KM 16, Desa Talagasari Cikupa Tangerang, Banten - Indonesia.
4.6.1 Data Thermograph
Data yang telah didapat sesuai yang telah digolongkan dalam kategori. 1. Kategori Normal
Berikut data thermograph yang telah di ambil dalam kategori Normal, ditunjukan pada tabel 4.5.
Tabel 4.5 Data thermograph kategori Normal
NO FOTO THERMAL
FOTO
VISUAL KETERANGAN REKOMENDASI Kategori Normal 1. Nama : Panel LVMDB-1 dari Trafo 1 (2500 kVA) Spot : busbar Ket: Suhu tertinggi pada busbar ACB 4000A fase S mencapai 52.3°C Aman digunakan tidak perlu perbaikan dan jaga
kebersihan panel 2. Nama : Panel Outgoing Fedeer P2 Spot : Busbar Ket: Suhu tertinggi pada busbar MCCB 400A fase R urutan dari kiri ke kanan nomer 2 mencapai 50.8°C
Aman digunakan tidak perlu perbaikan dan jaga
Dalam audit kali ini terdapat temuan kategori Normal, aman digunakan tidak perlu perbaikan dan jaga kebersihan panel, berbeda dengan temuan kategori Minor dan Major yang harus di lakukan perbaikan.
2. Kategori Observasi
Berikut data thermograph yang telah di ambil dalam kategori Observasi, ditunjukan pada tabel 4.6.
Tabel 4.6 Data thermograph kategori Observasi
NO FOTO THERMAL
FOTO
VISUAL KETERANGAN REKOMENDASI Kategori Observasi 1. Nama : Panel LVMDB 3 Trafo 3 (2500kVA) Spot : busbar Ket: Suhu tertinggi pada busbar fase R mencapai 71.3°C Aman untuk dioperasiakan tidak perlu perbaikan namun tidak diijinkan menambahkan beban dan jaga kebersihan panel 2. Nama : Panel B-7 Spot : busbar MCCB 400A Ket: Suhu tertinggi pada busbar MCCB 400A fase T mencapai 37.5°C Aman untuk dioperasiakan tidak perlu perbaikan namun tidak diijinkan menambahkan beban dan jaga kebersihan panel
Dalam audit kali ini terdapat temuan kategori Observasi, Aman untuk dioperasiakan tidak perlu perbaikan namun tidak diijinkan menambahkan beban dan jaga kebersihan panel. Berbeda dengan temuan kategori Minor dan Major yang harus dilakukan perbaikan.
3. Kategori Minor
Berikut data thermograph yang telah di ambil dalam kategori Minor, ditunjukan pada tabel 4.7.
Tabel 4.7 Data thermograph kategori Minor
NO FOTO THERMAL
FOTO
VISUAL KETERANGAN REKOMENDASI Kategori Minor
1.
Nama : Panel Outgoing Trafo 2 Spot : kabel sekun Ket: Suhu tertinggi pada kabel sekun MCCB 600A fase S mencapai 41.0°C Lakukan pengencangan semua terminasi paling lambat 6 bulan kedepan dan
jaga kebersihan panel dan jaga kebersihan panel 2. Nama : Panel Outgoing Fedeer P5 Spot : busbar Ket: Suhu tertinggi pada busbar MCCB 600A fase S mencapai 75.9°C Lakukan pengencangan semua terminasi paling lambat 6 bulan kedepan dan
jaga kebersihan panel dan jaga kebersihan panel
Dalam audit kali ini terdapat temuan kategori Minor, harus dilakukan pengencangan semua terminasi paling lambat 6 bulan kedepan dan jaga kebersihan panel, berbeda dengan temuan kategori Major yang harus dilakukan perbaikan tanpa harus menunda-nunda.
4. Kategori Mayor
Berikut data thermograph yang telah di ambil dalam kategori Mayor, ditunjukan pada tabel 4.8.
Tabel 4.8 Data thermograph kategori Mayor
NO FOTO THERMAL
FOTO
VISUAL KETERANGAN REKOMENDASI Kategori Mayor 10. Nama : Trafo 1 (2500 kVA) Spot : terminasi Ket: Suhu tertinggi pada terminasi fase S mencapai 62.9°C Kencangkan terminasi hingga maksimal, tidak boleh ditunda untuk melakukan perbaikan . Nama : Panel Outgoing Fedeer Spot : terminasi MCCB 800A Ket: Suhu tertinggi pada terminasi MCCB 800A fase R mencapai 51.9°C Kencangkan terminasi segera mungkin tidak boleh ditunda untuk melakukan perbaikan dan jaga
Dalam audit kali ini terdapat temuan kategori Mayor, secepatnya harus dilakukan pembersihan terminasi dengan water cleaner serta kencangkan hingga maksimal lakukan pengencangan semua terminasi segera mungkin tidak boleh ditunda untuk melakukan perbaikan dan jaga kebersihan panel, berbeda dengan temuan kategori Minor yang harus dilakukan perbaikan namun bisa ditunda untuk mengutamakan perbaikan kategori Mayor.
