LAPORAN
PRAKTEK KERJA LAPANGAN
CARA MEREPARASI
KERUSAKAN PADA TELEVISI WARNA
MEREK TCL TIPE T-1428S
Oleh:
PUTU YUDI ASTRAWAN PUTRA
(0405.031.001)
JURUSAN DIPLOMA III TEKNIK ELEKTRO
FAKULTAS PENDIDIKAN TEKNOLOGI DAN KEJURUAN
UNIVERSITAS PENDIDIKAN GANESHA
Jl. Udayana No. 10 Singaraja. Telp (0362)25571
HALAMAN PENGESAHAN LAPORAN
PRAKTEK KERJA LAPANGAN (PKL) 2007
LAPORAN INI DITERIMA DAN TELAH MEMENUHI SYARAT PADA
HARI : Jum’at TANGGAL : 20 April 2007
Mengetahui Pimpinan CV. BALI TEKNIK
Drs. I Wayan Sudikarya Pimpinan
Mengetahui Pembimbing PKL
I Putu Suka Arsa, ST., MT. NIP : 132 299 134
Mengesahkan Ketua Jurusan D3
Teknik Elektro
Nyoman Santiyadnya, S.Si., MT. NIP : 132 240 367
Mengetahui
Ketua Panitia PKL 2007 Jurusan D3 Teknik Elektro
Puji syukur penyusun panjatkan kehadapan Tuhan Yang Maha Esa karena berkat dan rahmat-Nyalah penyusun dapat menyelesaikan laporan Praktek Kerja
Lapangan (PKL) yang penyusun laksanakan di CV. Bali Teknik Gianyar tepat
pada waktunya.
Penyusun menyadari bahwa dalam pembuatan laporan ini masih banyak kekurangan, karena keterbatasan pengetahuan dan wawasan yang penyusun miliki. Penyusun mengharapkan kritik dan saran yang sifatnya membangun dari semua pihak demi kesempurnaan laporan ini. Penyusun berharap semoga laporan PKL ini dapat bermanfaat bagi penyusun sendiri dan dapat bermanfaat bagi para pembaca.
Akhir kata penyusun menyampaikan banyak – banyak terima kasih kepada semua pihak yang telah membantu penyusun saat dari sebelum mengikuti PKL sampai pada akhir penyusunan laporan PKL ini.
Singaraja, April 2007
Halaman
• HALAMAN JUDUL ... i
• HALAMAN PENGESAHAN ... ii
• KATA PENGANTAR ... iii
• DAFTAR ISI ... iv
• DAFTAR GAMBAR ... v
¾ BAB I PENDAHULUAN ... 1
1.1 Latar Belakang Masalah ... 1
1.2 Perumusan Masalah ... 1
1.3 Batasan Masalah ... 2
1.4 Metode Pengumpulan Data ... 2
1.5 Tujuan ... 2
1.6 Manfaat ... 3
¾ BAB II Tentang Perusahaan ... 4
2.1. Sejarah Berdirinya CV. Bali Teknik ... 4
2.2. Kegiatanatau Bidang Usaha ... 6
2.3. Lokasi Tempat PKL ... 6
2.4. Stuktur Kerja CV. Bali Teknik Gianyar ... 7
¾ BAB III KAJIAN PUSTAKA ... 10
3.1. Sejarah Televisi ... 10
3.2. Prinsip Kerja Televisi Warna ... 11
3.3. Rangkaian Catu Daya pada TV ... 14
¾ BAB III PEMBAHASAN ... 17
¾ BAB IV PENUTUP ... 25
¾ DAFTAR PUSTAKA ... 26
Gambar 2.1, Papan nama dari ASC ... 5
Gambar 2.2, Denah lokasi PKL ... 6
Gambar 2.3, Papan nama CV Bali Teknik Gianyar ... 7
Gambar 2.4, Struktur Kerja CV Bali Teknik Gianyar ... 7
Gambar 3.1, Diagram blok TV Berwarna ... 11
Gambar 3.2, Diagram blok Catu Daya TV TCL ... 15
Gambar 3.3, Skema rangkaian Catu Daya TV TCL ... 15
Gambar 3.4, Foto rangkaian Catu Daya TV TCL ... 15
Gambar 4.1, Diagram alir reparasi Televisi mati total ... 17
Gambar 4.2, Lokasi letak komponen Fuse yang disinyalir Rusak ... 18
Gambar 4.3, Cara mengetes Dioda ... 19
Gambar 4.4, Lokasi letak komponen Dioda yang disinyalir rusak ... 20
Gambar 4.5, Cara mengetes Kapasitor ... 21
Gambar 4.6, Lokasi letak komponen Kapasitor yang disinyalir rusak ... 21
Gambar 4.7, Cara mengetes Transistor ... 23
Jl. Udayana No. 10 Singaraja. Telp (0362)25571
HALAMAN PENGESAHAN LAPORAN
PRAKTEK KERJA LAPANGAN (PKL) 2007
LAPORAN INI DITERIMA DAN TELAH MEMENUHI SYARAT PADA
HARI : SABTU
TANGGAL : 7 APRIL 2007
Mengetahui Pimpinan CV. BALI TEKNIK
Drs. I Wayan Sudikarya Pimpinan
Mengetahui Pembimbing PKL
I Putu Suka Arsa, ST., MT. NIP : 132 299 134
Mengesahkan Ketua Jurusan D3
Teknik Elektro
Nyoman Santiyadnya, S.Si., MT. NIP : 130 240 046
Mengetahui
Ketua Panitia PKL 2007 Jurusan D3 Teknik Elektro
Made Santo Gitakarma, ST. NIP : 132.304.358 UNIVERSITAS PENDIDIKAN GANESHA
Jl. Udayana No. 10 Singaraja. Telp (0362)25571
HALAMAN PENGESAHAN LAPORAN
PRAKTEK KERJA LAPANGAN (PKL) 2007
LAPORAN INI DITERIMA DAN TELAH MEMENUHI SYARAT PADA
HARI : SABTU TANGGAL : 7 APRIL 2007
Mengetahui Pembimbing PKL CV. BALI TEKNIK GIANYAR
I Made Budiarta Teknisi
Mengetahui Pembimbing PKL
I Putu Suka Arsa, ST., MT. NIP : 132 299 134
Mengesahkan Ketua Jurusan D3
Teknik Elektro
Nyoman Santiyadnya, S.Si., MT. NIP : 130 240 046
Mengetahui
Ketua Panitia PKL 2007 Jurusan D3 Teknik Elektro
Made Santo Gitakarma, ST. NIP : 132.304.358 UNIVERSITAS PENDIDIKAN GANESHA
BAB I PENDAHULUAN
1.1 Latar Belakang Masalah
Seiring dengan berkembangnya pemikiran manusia dalam bidang teknologi maka banyak hasil karya manusia yang dapat dinikmati oleh masyarakat. Dari alat-alat teknologi yang sederhana sampai pada alat teknologi yang modern sehingga informasi yang didapatkan menjadi lebih akurat.
Banyak peralatan yang telah beredar di masyarakat, mulai dari radio, televisi, sampai pada komputer. Semua itu berkembang dari yang paling sederhana sampai pada yang paling mutakhir di jagad raya. Jadi peralatan teknologi yang telah mengalami perkembangan sangat tepat sebagai salah satu media alur informasi.
Dewasa ini salah satu media informasi yaitu Televisi (TV) bukan merupakan barang mewah di kalangan masyarakat, tetapi TV sudah sangat dikenal oleh seluruh kalangan masyarakat baik yang tinggal di pelosok maupun di kota. Sebagai alat teknologi informasi, TV terus mengalami perkembangan dari sejak dahulu. Dimana dulu hanya dikenal televisi monokrom (hitam-putih) sampai pada TV berwarna bahkan yang keluaran terbaru dan yang paling mutahir yang telah diproduksi saat ini adalah TV plasma (LCD) yang banyak tersedia di pasaran dengan berbagai merek dan harga.
Kalau kita amati komponen maupun prinsip kerja TV terlihat sangat rumit terlebih lagi kalau kita mereparasinya. Maka sebagai insan intelektual sangatlah perlu untuk mengetahui seluk - beluk dan prinsip kerja TV agar kita nantinya bukan sebagai penikmat dari perkembangan teknologi tetapi bisa untuk mereparasinya. Selain itu dengan dibuatnya laporan ini, nantinya dapat sebagai
1.2 Perumusan Masalah
Sesuai latar belakang yang telah dipaparkan di atas, maka dapat dirumuskan permasalahan adalah sebagai berikut :
2. Bagaimanakah cara mereparasi kerusakan TV Warna jika jenis kerusakannya adalah mati total?
1.3 Batasan Masalah
Karena luasnya materi permasalahan yang dapat dibahas, maka permasalahan dibatasi pada TV Warna merek TCL tipe T-1428S.
1.4 Metode Pengumpulan Data
Dalam penulisan laporan Praktek Kerja Lapangan ini penulis menggunakan beberapa metode penulisan antara lain:
a. Metode Observasi
Metode observasi merupakan suatu metode atau teknik pengumpulan data secara langsung pada objek yang diamati atau diteliti di tempat PKL, yaitu CV. Bali Teknik Gianyar.
b. Metode Wawancara
Metode wawancara merupakan metode atau teknik pengumpulan data dengan cara bertanya secara langsung dengan pembimbing, baik pembimbing di lapangan ataupun dosen di kampus.
c. Metode Literatur
Metode literatur merupakan metode atau teknik pengumpulan data dengan membaca beberapa buku literatur yang dapat digunakan untuk menunjang dalam penulisan laporan.
1.5 Tujuan
Tujuan penulisan laporan Praktek Kerja Lapangan (PKL) ini adalah untuk :
a. Memberikan pengetahuan awal kepada pembaca tentang prinsip kerja TV Warna.
b. Untuk mengetahui cara mereparasi kerusakan pada TV Warna merek TCL tipe T-1428S.dengan kerusakan Mati Total..
d. Untuk memberikan pelatihan dan pengetahuan lebih kepada masyarakat umum yang ingin mengetahui tentang cara mereparasi TV.
1.6 Manfaat
Adapun hasil dari penelitian ini diharapkan dapat memberikan manfaat dan berdaya guna baik bagi pribadi maupun orang lain. Adapun manfaat penulisan laporan PKL ini adalah:
1. Bagi Mahasiswa
Sebagai pengalaman praktis mengimplementasikan dan membandingkan teori – teori yang telah dipelajari selama mengikuti perkuliahan dengan kenyataan yang ada di lapangan serta menambah pengetahuan tentang teknologi dan perkembangannya khususnya tentang cara mereparasi kerusakan mati total pada TV Warna merek TCL tipe T-1428S.
2. Bagi Perusahaan
Laporan ini akan berguna sebagai bahan masukan kepada perusahaan untuk mengembangkan perusahaannya menjadi lebih sempurna.
3. Bagi Lembaga
Laporan ini dapat dijadikan sebagai bahan untuk sosialisasi lembaga kepada perusahaan, agar nantinya mahasiswa – mahasiswa yang telah lulus dari Undiksha dapat diterima sebagai karyawan pada perusahaan tersebut.
4. Bagi masyarakat
BAB II
TENTANG PERUSAHAAN
2.1. Sejarah Berdirinya CV Bali Teknik
CV. Bali Teknik adalah sebuah perusahaan jasa yang melayani jasa reparasi mesin pendingin, mesin mekanikal dan elektronik. CV. Bali Teknik sampai saat ini telah berumur 21 tahun, walaupun umur dari CV. Bali Teknik sudah berumur 21 tahun, CV. Bali Teknik masih tetap berkembang dan terus menyempurnakan mutu pelayanan dari tahun ke tahun.
CV. Bali Teknik Pertama kali berdiri pada tahun 1988 Di Kota Surabaya tepatnya di Jl. Pucang Anom No. 79 Surabaya. Yang pertama kali didirikan oleh Drs. I Wayan Sudikarya. Setahun setelah CV. Bali Teknik berdiri tepatnya pada tahun 1989 CV. Bali Teknik berpindah tempat ke Jl. Dukuh Kupang Timur XIII No. 25 Surabaya. Lima tahun kemudian CV. Bali Teknik pindah ke Pulau Bali, tepatnya di Jl. Letda Made Putra No. 23 Denpasar. Pada tahun 1995 CV. Bali Teknik mendapatkan kesempatan untuk mendapatkan Pelatihan Pengembangan Usaha PPKM di Universitas Udayana dan pada tan 1996 CV. Bali Teknik mendapatkan kesempatan untuk mengikuti dua buah Program Magang, diantaranya Program Magang yang pertama dilaksanakan di Agen National Panasonic, cabang Denpasar, dan kesempatan yang kedua mendapatkan Program Madang di Agen Polytron, Digitec, cabang Denpasar.
Pada tahun 2002 CV. Bali Teknik ikut serta dalam Pelatihan Teknisi Televisi yang diselenggarakan oleh Disperindag Provinsi Bali dengan pembinaan dari DPP ABE Jakarta. Pada tahun 2003 CV. Bali Teknik ikut serta dalam Seminar Standar Kopetensi Perusahan Elektronika – Mekatronika, Pelatihan teknisi Pendingin yang diselenggarakan oleh Disperindag Provinsi Bali dan ABE Bali. Dan Seminar Sosialisasi Dampak Lingkungan Akibat Pemakaian Freon yang diselenggarakan oleh UNDP, KLH, dan ABE Jawa Timur di Surabaya. Dan pada tahun 2002 – 2003 CV. Bali Teknik mendapatkan pembinaan dari Konsultan BEC (Bali Entrepreneur Club) yang bertemakan Pembinaan Etika dan Motofasi Kerja di Denpasar.
Karena pergembangan dan peningkatan profesionalisme perusahaan berkembang dengan pesat akhirnya CV. Bali Teknik mendapatkan tugas dari beberapa perusahaan elektronik terkemuka seperti LG, Sharp, Sanyo, Akari,
Sanken, Hyundai, dan TCL untuk menjadi Agen Reparasi Resmi / Authorize
Service Centre (ASC). Dengan mendapatkannya ASC ini CV. Bali Teknik
mendapatkan dipercaya dan kesempatan untuk mereparasi seluruh barang elektronik produk dari LG, Sharp, Sanyo, Akari, Sanken, Hyundai, dan TCL yang masih dalam masa jaminan (IN Garansi) maupun yang jaminannya sudah habis. Selain itu, dengan adanya ASC ini, seluruh komponen (Spare Part) yang dibutuhkan dalam mereparasi produk dari LG, Sharp, Sanyo, Akari, Sanken,
Hyundai, dan TCL selalu asli dan bukan barang pasaran. Sehingga barang –
barang yang di reparasi CV. Bali Teknik selalu bermutu dan standar dengan
Service Centre ysng biasanya hanya ada di kota – kota besar.
2.2. Kegiatan atau Bidang Usaha
Kegiatan atau bidang usaha yang ditangani sehari – hari di CV Bali Teknik adalah terdidiri dari tiga divisi service diantaranya Elektronik, Pendingin, dan Mekanikal.
Untuk Divisi Elektronik biasanya melayani jasa perbaikan peralatan – peralatan elektronik, seperti : Televisi, Tape Compo, CD/VCD/DVD Player,
Amplifier, dan lain – lain. Untuk Divisi Pendingin biasanya melayani jasa
perbaikan yang berkaitan dengan peralatan mesin pendingin, seperti : Air
Condentioner (AC), Refrigerator (Kulkas), Freezer, dan Dispenser. Sedangkan
untuk divisi Mekanikal biasanya melayani jasa perbaikan yang berhubungan dengan peralatan mekanik, seperti : Mesin Cuci, Pompa Air, Water Heater dan Kompor Gas.

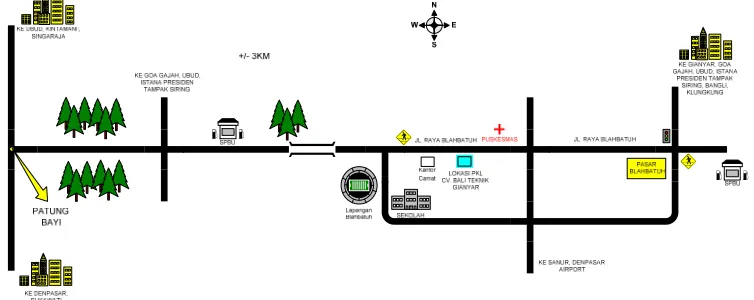

2.3. Lokasi Tempat PKL
Lokasi Praktek Kerja Lapangan (PKL) yang penyusun laksanakan selama 3 bulan ini adalah di CV. Bali Teknik Gianyar, dengan Alamat JL. Raya Blahbatuh / JL. Wisma Gajah Mada No. 30 X, Blahbatuh, Gianyar – Bali.
Gambar 2.3, Papan Nama CV Bali Teknik Gianyar
2.4. Struktur Kerja CV bali teknik Gianyar
Gambar 2.4, Struktur Kerja CV Bali Teknik Gianyar
1. Pimpinan
Adapun tugas dan wewenangnya adalah:
- Menentukan arah dan sasaran perusahaan.
- Memimpin dan Mengkoordinasikan seluruh Divisi pada Perusahaaan. - Meminta pertanggungjawaban dari semua divisi.
- Menentukan jalannya Perusahaaan.
2. Penanggung Jawab B. T. Gianyar
Adapun tugas dan wewenangnnya adalah:
- Sebagai pimpinan tertinggi di CV. Bali Teknik Gianyar. - Sebagai penanggung jawab penuh CV. Bali Teknik Gianyar. - Menentukan arah dan sasaran perusahaan CV. Bali Teknik Gianyar. - Memimpin dan Mengkoordinasikan seluruh Divisi di CV. Bali Teknik
Gianyar.
- Meminta pertanggungjawaban dari semua divisi di CV. Bali Teknik Gianyar.
- Menentukan jalannya Perusahaaan
3. Penanggung Jawab Teknisi
Adapun tugas dan wewenangnnya adalah: - Mengawasi seluruh kinerja dari teknisi. - Mengatur poin pekerjaan dari teknisi.
4. Divisi Elektronik
Adalah divisi yang bertugas untuk mereparasi peralatan – peralatan elektronik, baik yang In Garansi maupun yang Out Garansi, seperti TV,
DVD Player, Radio, dan lain – lain. Divisi Elektronik terdiri dari beberapa
orang diantaranya bertugas sebagai berikut :
a. Teknisi Elektronik biasanya bertugas untuk mereparasi seluruh peralatan elektronik baik In Garansi maupun yang Out Garansi.
5. Divisi Pendingin
Adalah divisi yang bertugas untuk mereparasi peralatan – peralatan pendingin, baik yang In Garansi maupun yang Out Garansi seperti
Refrigerator (kulkas) dan AC. Divisi Pendingin terdiri dari beberapa orang
diantaranya bertugas sebagai berikut :
a. Teknisi Pendingin biasanya bertugas untuk mereparasi seluruh peralatan pendingin baik In Garansi maupun yang Out Garansi.
b. Asisten Teknisi biasanya bertugas untuk membantu teknisi biasanya orang – orang yang menjadi asisten teknisi ini adalah orang – orang yang baru masuk / bekerja di perusahaan, termasuk para siswa / mahasiswa PKL
6. Divisi Mekanikal
Adalah divisi yang bertugas untuk mereparasi peralatan – peralatan mekanik, baik yang In Garansi maupun yang Out Garansi seperti Mesin Cuci, Pompa Air dan Kompor Gas. Divisi Pendingin terdiri dari beberapa orang diantaranya bertugas sebagai berikut :
a. Teknisi Mekanikal biasanya bertugas untuk mereparasi seluruh peralatan Mekanikal baik In Garansi maupun yang Out Garansi.
b. Asisten Teknisi biasanya bertugas untuk membantu teknisi biasanya orang – orang yang menjadi asisten teknisi ini adalah orang – orang yang baru masuk / bekerja di perusahaan, termasuk para siswa / mahasiswa PKL
7. Administrasi, Spart Part, dan Keuangan Adapun tugas dan wewenangnya adalah:
- Mencatat seluruh order yang masuk ke perusahaan baik secara langsung maupun lewat telepon.
- Memesankan spart part ke CV. Bali teknik Pusat.
BAB III KAJIAN PUSTAKA
3.1 Sejarah Televisi (TV)
TV pertama kalinya ditemukan pada tahun 1800-an oleh seorang pemuda petani di Amerika namun namanya tidak di patenkan. TV pertama kali dikenal di Indonesia pada tahun 1936. TV Hitam Putih Pertama di Indonesia dibuat oleh Ralin sejak Asian Games tahun 1962. Tipe televisi pada saat itu adalah Televisi Hitam Putih (TV B/W) atau TV Monokrom. TV yang di produksi oleh Ralin ini diberi nama TVNI (Televisi Nasional Indonesia).
Kata Televisi berasal dari kata latin yaitu : Tele yang berarti jauh dan
Vision yang berarti melihat, jadi televisi berarti melihat gambar dari jauh. Secara
umum TV hampir sama dengan sistem transmisi radio lainnya, bedanya adalah, pada TV terdapat dua informasi yaitu gambar yang dapat dilihat atau ditonton dan suara yang dapat didengar. Istilah yang digunakan untuk gambar dan suara pada televisi berasal dari bahasa latin, yaitu video yang berarti gambar dan audio yang berarti suara.
Sistem televisi di Indonesia adalah 625 garis CCIR (Comite Consultstive
International des Radio), yang sesuai dengan kondisi tegangan dan frekuensi
listrik yang digunakan hingga saat ini. Pesawat televisi memiliki beberapa saluran atau kanal dengan frekuensi yang berbeda – beda dengan tujuan agar saluran yang satu dengan saluran yang lainnya tidak saling mengganggu.
Sinyal televisi bekerja pada daerah VHF (Very High Frequency) dan
UHF (Ultra High Frequency) yang bergerak lurus dan tidak dapat menembus
3.2 Prinsip Kerja Televisi Warna
Gambar 3.1, Diagram Blok TV Berwarna
a. Penala (Tuner)
Secara umum rangkaian penala (Tuner) terdiri dari penguat frekuensi tinggi (penguat HF), pencampur, dan osilator lokal. Dengan memakai pencampur dan osilator lokal itu gelombang TV dapat diubah menjadi sinyal frekuensi IF.
b. Penguat gambar IF (Intermade Frequency)
Sinyal IF gambar yang diambil dari pencampur (mixer) pada penala kemudian diperkuat sehingga penguatan (gain) serta respon frekuensinya cukup besar untuk penerima TV itu.
c. AGC (Automatic Gain Control)
dari harga tertentu maka besarnya penguatan pada penguat HF juga akan diatur oleh AGC menjadi lemah.
d. AFT (Automatic Fine Tuning)
AFT berfungsi untuk menala rangkaian penala (tuner) secara halus dan otomatis untuk mendapatkan harga 38.9 MHz.
e. Detektor Video
Sinyal video komposit dideteksi oleh detektor video dari sinyal output yang keluar dari penguat IF gambar. Biasanya sebuah dioda detektor dipasang untuk mendeteksi video itu karena mempunyai sifat linieritas yang baik dan juga distorsinya kecil.
f. Detektor 5.5 MHz
Rangkaian ini berfungsi untuk mendeteksi sinyal suara yang besarnya 5.5 MHz.
g. Penguat Suara IF (Intermadate Frequency)
Fungsinya untukmemperkuat dan membatasi amplituda suara yang dihasilkan oleh detekor 5.5 MHz.
h. Detektor FM (Frequency Modulation)
Rangkaian ini berfungsi untuk menditeksi sinyal suara yang dimodulasikan dalam gelombang FM
i. Penguat Suara (Power Amplifier)
Berfungsi untuk menguatkan sinyal suara yang berasal dari detektor FM. j. Loudspeaker
Berfungsi untuk mengubah gelombang listrik menjadi gelombang suara sehingga suara yang dihasilkan dapat didengarkan oleh telinga manusia. k. Penguat Luminan
Penguat Luminan ini berfungsi untuk menguatkan sinyal luminan yang akan masuk ke tabung gambar.
l. Penguat Krominan
Penguat Krominan berfungsi untuk menguatkan sinyal krominan yang akan masuk ke tabung gambar.
Rangkaian ini berfungsi untuk menggeser fasa / polaritas sinyal menjadi 180°
n. ACC (Automatic Chroma Control)
Berfungsi untuk mengendalikan warna secara otomatis o. Pemati Warna
Berfungsi untuk mematikan warna (warna menjadi hitam – putih) apabila pada saat itu tidak ada sinyal warna yang diterima.
p. Sinkronisasi Warna
Sinkronisasi Warna berfungsi sebagai penyelaras warna antara sinyal warna U dan V.
q. Demodulasi Warna
Demodulasi Warna berfungsi untuk menyatukan kembali seluruh sinyal warna U dan V yang kemudian output / keluarannya berupa sinyal R-Y, G-Y, B-Y.
r. Matrik
Matrik disini merupakan suatu rangkaian output sinyal warna yang didalamnya terdapat tiga buah sinyal perbedaan warna. Inyal tersebut berasal dari demodulator dan sinyal luminan yang berasal dari penguat video yang dicampur sehingga ketiga sinyal warna primer merah, hijau dan biru dapat dihasilkan. Selain itu, ketiga sinyal warna tersebut dikuatkan sampai mendapatkan amplituda tegangan yang cukup untuk menggerakkan tabung gambar berwarna.
s. Pemisah Sinkronisasi
Berfungsi untuk memisahkan sinkronisasi / fasa sinyal vertikal dengan sinyal horizontal.
t. Defleksi Vertikal
Merupakan suatu rangkaian pembangkit gelombang gigi gergaji yang disinkonisasikan dengan sinyal sinkronisasi vertikal dan membangkitkan gelombang gigigergaji (f = 50 Hz) yang kemudian gelombang ini diperkuat sehingga mendapatkan daya yang cukup, sehingga dapat menggerakkan kumparan defleksi vertikal (yuke vertikal).
Defleksi horizontal terjadi di antara pulsa – pulsa yang disinkronisasikan oleh pulsa sinkronisasi horizontal. Pada rangkaian defleksi horizontal dibuat arus listrik yang berbentuk gigi gergaji (frekuensinya 15625 Hz) yang
output-nya dialirkan ke kumparan defleksi horizontal (yuke horizontal).
v. Penyearah Tegangan Tinggi
Rangkaian ini berfungsi untuk memberikan tegangan anoda pada tabung gambar (CRT / Cathode Ray Tube). Biasanya tegangan yang dihasilkan dari penyearah tegangan tinggi ini adalah sekitar 20 KV DC. Umumnya penyearah tegangan tinggi ini menggunakan transformator Flyback (FBT /
Fly Back Transformator).
w. Tabung Gambar (CRT / Cathode Ray Tube)
Berfungsi untuk mengubah variasi sinyal video menjadi gambar pada layar atau mengubah variasi sinyal video menjadi variasi intensitas cahaya.
x. Catu Daya (Power Supply)
Fungsinya untuk mengubah arus listrik AC menjadi DC dan meregulasikannya sehingga dapat mencatu seluruh kebutuhan listrik pada rangkaian TV.
3.3 Rangkaian Catu Daya pada TV
Pencatu daya terdiri dari rangkaian penyearah untuk mengubah arus bolak-balik ( jala – jala PLN) menjadi arus listrik DC dan rangkaian penyearah untuk sumber tegangan dari pulsa yang dibangkitkan oleh rangkaian defleksi horizontal.
Gambar 3.2, Diagram blok Catu Daya TV TCL
Gambar 3.3, Skema Rangkaian Catu Daya TV TCL
Gambar 3.4, Foto blok rangkaian Catu Daya TV TCL
RL255. Setelah disearahkan keluaran arus listriknya di saring (filter) dengan menggunakan sebuah kapasitor elektrolit (elco) dengan ukuran 180 μF / 400V.
BAB IV PEMBAHASAN
Pada bab IV ini penyusun akan membahas sebuah permasalahan yang paling sering terjadi pada Televisi Warna, yaitu dengan jenis kerusakan tidak ada gambar maupun suara (mati total) pada Televisi merek TCL model T-1428S. Adapun flow chart / diagram alir perbaikan dari TV TCL dengan kerusakan mati total adalah sebagai berikut :
Periksa
Cara mereparasi :
1. Buka chasing belakang TV
2. Kemudian cabut mainboard TV tersebut dari chasing bawahnya, setelah itu cabut kabel AC cord dan tes dengan alat ukur ohm meter dengan skala x1 (skala yang paling terkecil) . Jika saat diukur jarum menunjukkan skala tak terhingga berarti kabel AC Cord masih bagus. Jika ternyata jarum tidak bergerak / menyimpang kekanan menunjukkan skala yang tidak terhingga, berarti kabel AC Cord tersebut rusak dan perlu diganti.
3. Setelah itu kita lanjutkan pemeriksaan kerusakan pada Fuse / sekeringnya. Cara memastikan sekering itu dalam keadaan rusak atau tidak adalah cukup dengan melihat seutas kawat yang ada didalam tabung kaca fuse tersebut. Jika fuse dalam keadaan baik biasanya terlihat sebuah kawat yang membentang dati terminal yang sati ke terminal yang lainnya. Jika kawat yang membentang itu tidak ada (putus) berarti fuse tersebut rusak dan harus diganti dengan fuse yang baru. Dalam penggantian fuse sebaiknya menggunakan fuse yang standar sesuai dengan ukuran fuse yang diganti, dan jangan pernah sekali – kali menggantikan fuse tersebut dengan seutas kawat.
4. Setelah itu kita coba untuk mengukur dioda – dioda penyearahnya khususnya dioda penyearah D801 – D804 (RL 255 x 4). Cara mengukur dioda dapat dilakukan langsung di motherboard atau dengan mencabutnya dulu baru diukur dengan menggunakan ohm meter. Cara mengukurnya adalah selektor ohm meter pada posisi X 1, kemudian hubungkan probe ohm meter yang warna merah (+) ke katoda dan probe ohm meter yang warna hitam (-) ke anoda. Jika dioda tersebut masih bagus maka pointer ohm meter tersebut akan menunjukkan skala tertentu. Jika pengukuran ini dibalik yaitu hubungkan probe ohm meter yang warna merah (+) ke Anoda dan probe ohm meter yang warna hitam (-) ke kanoda maka
pointer ohm meter tersebut tidak akan menunjukkan skala tertentu. Jika
saat melakukan pengukuran didapatkan hasil pengukuran yang berbeda seperti diatas, misalnya pointer skala menunjukkan skala tak terhingga dan setelah dibalik juga sama berarti dioda tersebut short (hubung singkat) dan dioda tersebut dinyatakan rusak. Atau sebaliknya jika pointer skala tidak bergerak sama sekali berarti dioda tersebut putus dan dioda tersebut dinyatakan rusak.
Gambar 4.4, lokasi letak komponen Dioda yang disinyalisir rusak
5. Kemudian kita coba cek kapasitor filternya (C806) biasanya berupa
Electronic Capacitor (elco) dengan ukuran 380μF/400V. Ada tiga cara memastikan kapasitor tersebur rusak, diantaranya :
− Dengan melihat tutup tabung kapasitor yang paling atas, jika tutup tersebut menggembung atau pecah berarti kapasitor tersebut rusak. − Dengan menggunakan ohm meter, atur posisi selektor pada X 1K,
kemudian hubungkan probe warna merah (+) dengan terminal kapasitor yang panjang (+) dan probe warna hitam (-) pada terminal yang pendek (-) atau pada terminal yang sejajar dengan tanda minus pada tabung kapasitor, pada saat pengukuran berlangsung pointer ohm meter akan menunjukkan skala tertentu dan akan turun kembali ke posisi awal. Jika saat diukur skala langsung menunjukkan skala tak terhingga ataupun saat menyimpang tertahan ditengah – tengah (tidak kembali keposisi awal) maka kapasitor tersebut dinyatakan dalam keadaan rusak dan perlu diganti dengan yang baru dengan nilai kapasitas yang sama.
kapasitor (toleransi 5%) biasanya kapasitor tersebut dapat dinyatakan rusak.
Gambar 4.5, Cara mengetes Kapasitor
Gambar 4.6, lokasi letak komponen Kapasitor yang disinyalisir rusak
6. Langkah selanjutnya adalah mengecek transistor power regulator (Q604) dengan biasanya menggunakan transistor NPN dengan kode transistor C5287. Cara mengukur transistor ini dapat dilakukan langsung di
motherboard atau dengan mencabutnya dulu baru diukur dengan
menggunakan ohm meter. Cara untuk memastikan transistor ini rusak ataupun tidak yaitu dengan menggungakan alat ukur ohm meter dengan posisi selektor pada X 10. Caranya antara lain :
− Probe ohm meter warna hitam (-) dihubungkan ke kaki Basis
transistor, dan probe warna merah (+) dihubungkan ke kaki Emitor atau ke kaki Kolektor, maka hasilnya adalah pointer ohm meter akan menunjukkan suatu nilai tertentu, jika pengukuran dibalik dimana probe warna merah (+) dihubungkan ke Basis dan probe warna merah (+) dihubungkan ke kaki Emitor atau ke kaki Kolektor, maka hasilnya adalah pointer ohm meter tidak boleh menunjukkan suatu nilai tertentu Jika pada saat diukur ini menunjukkan nilai tertentu maka transistor tersebut dinyatakan rusak dan harus diganti dengan yang baru.
− Atur selektor ohm meter pada posisi X 10K, hubungkan probe ohm meter warna hitam (-) dihubungkan ke kaki Kolektor transistor, dan
probe warna merah (+) dihubungkan ke kaki Emitor biasanya pointer
Gambar 4.8, lokasi letak komponen Transistor yang disinyalisir rusak
7. Langkah terakhir adalah mengecek tegangan B Plus yang keluar dari regulator. Biasanya tegangan B Plus pada TV TCL ini adalah 112V DC. Cara mengukurnya adalah dengan menggunakan volt meter dengan rasio tegangan 0 – 250V DC. Dimana probe hitam (-) dipasang pada ground TV (biasanya dihubungkan pada grounding CRT) sedangkan probe yang merah (+) dihubungkan ke tap B Plus keluaran dari regulator yang akan diukur tegangannya. Setelah pointer menunjukkan skala 112V DC maka TV sudah dapat bekerja dengan normal.
8. Mencoba TV sekitar 1 – 2 jam, jika saat dicoba tidak terjadi kerusakan seperti kerusakan sebelumnya maka TV sudah dinyatakan OK dan siap dikembalikan ke konsumen.
9. Jika mengalami kesulitan dengan sebagian ataupun seluruh pembahasan diatas, para pembaca yang budiman dapat menghubungi penyusun.
BAB V PENUTUP
3.1 Simpulan
Kesimpulan yang penyusun dapatkan dari dari kegiatan Praktek Kerja Lapangan yang penyusun laksanakan selama bulan Januari - Maret ini, antara lain :
- Sebelum kita mereparasi TV, sebaiknya kita analisa dulu jenis kerusakannya dan kemungkinan – kemungkinan dari blok – blok rangkaian yang mengalami kerusakan dan dari begitu banyak jenis kerusakan pada TV Warna, jenis kerusakan Mati Total pada TV merek TCL paling sering dijumpai di lapangan.
- Dengan dibuatnya laporan ini, masyarakat / mahasiswa dapat belajar cara mereparasi TV merek TCL tipe T-1428S dengan jenis kerusakan Mati Total.
3.2 Saran
DAFTAR PUSTAKA
− Anom Putra, Dw. Made, 2007, Tutorial Reparasi TV, CV. Bali Teknik. − Budiarta, I Made, 2007, Tutorial Reparasi TV, CV. Bali Teknik.
− Reka Rio, IR, S, dkk, 1989, Teknik Reparasi Televisi Berwarna, Jakarta, PT Pradnya Paramita,.
1. Uraian Kegiatan
NO HARI/TANGGAL JENIS KEGIATAN
1 Rabu, 3 Januari 2007
Pengenalan Staf teknisi
Reparasi water heater ke Villa Athena Kerobokan Kuta Bali
Pelajari literatur tentang Solahart
2 Kamis, 4 Januari 2007
Pelajari literatur tentang Solahart
Teori dari teknisi tentang cara kerja dan cara pemasangan Solahart
Bantu teknisi mengecek SpaHart di Jl. Kubu Anyar, Hotel Bakung
Sari, Kuta, Bali.
3 Jum’at, 5 Januari 2007 Pelajari literatur tentang Solahart
Bantu teknisi mengecek dan mereparasi solahart di Jl. Kebo Iwa.
4 Senin, 8 Januari 2007
Peralihan tempat PKL dari CV. Bali Teknik Pusat (Jl. Gatot Subroto
Barat 389 Denpasar Bali) ke CV. Bali Teknik cabang Gianyar (Jl. Raya
Blahbatuh, Blahbatuh, Gianyar Bali)
Pengenalan Staf CV. Bali Teknik Gianyar.
Bantu teknisi memperbaiki TV Sharp 21” kerusakan mati total.
Koordinasi kerja dari pimpinan CV. Bali Teknik kepada peserta PKL.
5 Selasa, 9 Januari 2007
Cleaning Office
Reparasi home theater merek LG tipe LM-D2340 kerusakan No Disk.
Reparasi home theater merek Sharp tipe CD-BA 2300VL (Simba II)
kerusakan CD player macet-macet.
Beli spare part di toko Romano Gianyar – Bali.
Reparasi TV 14” tipe 14R20B merek Sharp jenis kerusakan mati total.
Reparasi TV 15” tipe 15WF20MS2 merek Sharp kerusakan mati total.
Cleaning Office
6 Rabu, 10 Januari 2007
Cleaning Office
Reparasi TV merk LG tipe CA20D52 kerusakan mati total.
Bantu teknisi mereparasi kulkas (evaporator bocor)
Beli spare part di toko Romano Gianyar – Bali.
Mengecek kerusakan TV merek Sharp 14” dengan gejala kerusakan
CH geser-geser.
Cleaning Office.
7 Kamis, 11 Januari 2007
Melanjutkan mereparasi TV merk LG tipe CA20D52 dan mengganti
komponen-komponan yang rusak.
Beli spare part di toko Romano dan toko Electro di Gianyar – Bali.
Pembelajaran/tutorial tentang TV di CV. Bali Teknik Pusat oleh kepala
teknisi CV. Bali Teknik Pusat.
Mengecek dan membeli spare part ke Sharp Cervice Centre.
Beli spare part ke toko Italy Electonik di Jl. Kartini, Denpasar – Bali.
Pasang dan coba board TV merek Sharp 14” di CV. Bali Teknik
Gianyar.
Cleaning Office.
8 Jum’at, 12 Januari 2007
Reparasi aktif speaker merek Sharp tipe ASP 801 kerusakan suara
HUM.
Melanjutkan mereparasi TV 15” tipe 15WF20MS2 merek Sharp dan
penggantian spare park.
Konsultasi teknik dengan para teknisi CV. Bali Teknik Gianyar.
Bantu teknisi mereparasi TV merek sharp dengan kerusakan gambar
menyempit.
Membeli spare part ke Gianyar.
Konsultasi teknik dengan para teknisi.
9 Senin, 15 Januari 2007
Reparasi TV Sharp 14”, kerusakan gambar miring.
Mengecek dan reparasi TV Sharp tipe 14S20MKII dengan jenis
kerusakan TV kadang-kadang hidup dan kadang-kadang mati.
Mengecek dan reparasi TV Sharp 21” flat. Di Ds. Abuan, Kab. Bangli.
Kerusakan, TV susah dihidupkan.
Membeli komponen ke Gianyar.
Tutorial dari teknisi CV. Bali Teknik Gianyar.
10 Selasa, 16 januari 2007
Cleaning Office
Pasang Tuner TV Akari 20” tipe IC-20M77A
Mengecek dan reparasi kulkas merek Sharp tipe SJ-13
Mengecek dan reparasi TV, ke Kelurahan Beng, Gianyar. TV Fujitek
tipe FTC 1499, dan mengecek antena yagi.
Pasang mainboard TV Sharp, tipe 52X200MS di Ds. Abuan, Kab.
Bangli.
Membeli Komponen ke Gianyar.
Tutorial dari teknisi CV. Bali Teknik.
Cleaning Office
11 Rabu, 17 Januari 2007
Cleaning Office
Mengatur servive mode TV Akari.
Membeli komponen ke Gianyar.
Tutorial dari Teknisi CV. Bali Teknik.
dengan mainboard pasaran).
Cleaning Office
12 Kamis, 18 Januari 2007
Mereparasi TV Sharp tipe 51A200MS di Jl. Kaliasem 21X, Gianyar.
Memasang dan mengatur service mode TV TCL 14” di Ds. Keramas,
Blahbatuh, Gianyar.
Mereparasi TV Sharp 21” di Blahbatuh, Gianyar.
Cleaning Office
13 Jum’at 19 Januari 2007
Cleaning Office
Mengecek dan reparasi kulkas LG, di Jl. Pantai Lebih, Gianyar.
Tutorial dari teknisi CV. Bali Teknik.
Memasang IC memori TV TCL 14”.
Mengecek kebocoran pada kulkas.
Memasang modul ASM mesin cuci merek LG.
14 Senin, 22 Januari 2007
Bimbingan dan tutorial dari Kepala Teknisi di CV. Bali Teknik Gatsu.
Membantu teknisi dan kepala teknisi untuk mereparasi TV Akari,
Sharp, dan Polytron di CV. Bali Teknik Gatsu.
15 Selasa, 23 Januari 2007
Mereparasi TV TCL tipe HF221189P, kerusakan mati total.
Mereparasi TV TCL tipe 2136S, kerusakan warna kekuning-kuningan.
Mengecek dan mereparasi kulkas LG di Br. Blumbang, JL. Merdeka
Gg. I No. 5 Bangli, kerusakan kulkas tidak dingin.
Mengecek kulkas LG, di Br. Pule Bangli, kerusakan evaporator bocor.
Mengecek kulkas LG tipe GF-201GV di Br. Metro tengah, Bangli.
Kerusakan Freezer ON, MCB trip.
Mengecek dan mereparasi TV LG tipe RD 20CC20MI, kerusakan TV
ON, MCB Trip.
16 Rabu, 24 Januari 2007
Cleaning Office
Mengecek kulkas National, kerusakan tidak dingin, di Belakang pasar
Ds. Blahbatuh, Gianyar.
Mengecek dan reparasi TV TCL, kerusakan suara kadang-kadang
keras.
Membeli spare part ke Gianyar.
Membantu teknisi mengisi Refrigeran pada kulkas LG.
Cleaning Office
17 Kamis, 25 Januari 2007
Memasang mainboard TV Sharp tipe 51A200MS ke Jl. Kaliasem 21X
Gianyar.
Memasang mainboard TV ke Ds. Abuan, Susut, Bangli. TV tipe
RD20CC20MI.
Mereparasi TV Plasma 20” kerusakan terkena sambaran petir, di Jl.
Pantai Lebih, Gianyar.
Cleaning Office
18 Jum’at, 26 Januari 2007
Mereparasi TV TCL 29” tipe HF2990PBN, kerusakan TV
kadang-kadang mati/hidup sendiri dan CH TV berubah sendiri.
Mereparasi TV TCL Tipe 212765 kerusakan timbul garis Horizontal
dan suara normal.
Mereparasi DVD TCL tipe DTF18B kerusakan mati total.
Mengambil kulkas ke rumah konsumen.
Cleaning Office.
19 Senin, 29 Januari 2007
Bantu teknisi mereparasi Kulkas Sanyo.
Bantu teknisi mereparasi TV.
Beli spare part ke Kota Gianyar.
Mereparasi DVD TCL kerusakan CD No Disk.
Cleaning Office
20 Selasa , 30 Januari 2007
Mengecek Home Theater merk Sony tipe MHC VX777 di kelurahan
Beng Gianyar.
Mengecek kerusakan TV merek TCL di Ds. Abian Base Gianyar.
Membantu teknisi mereparasi TV Plasma.
Cleaning Office
21 Rabu, 31 Januari 2007
Mereparasi TV TCL 21276S kerusakan Mati total di Ds. Abian Base.
Mereparasi Kulkas LG 2 Pintu di Ds. Sidan, Kerusakan kulkas tidak
dingin.
Mereparasi mesin cuci TCL kerusakan motor pengering tidak jalan.
Mereparasi tape/radio compo, keluhan konsumen tape suaranya
kecepatan.
22 Kamis, 1 Februari 2007
Cleaning Office
Memasang Board TC TCL tipe 21276S di rumah konsumen.
Memasang timer dan service mesin cuci Sanken tipe AW6720M
Mengecek kulkas LG di JL. Kesatrian, Gianyar. Keluhan konsumen,
Kulkas ada bau tidak sedap dan timbul air yang banyak menetes.
Memasang evavorator kulkas LG.
Membantu teknisi mengecek kebocoran dan mengisi refrigeran pada
Kulkas.
Kunjungan LG (ASS LG) ke toko – toko elektronik penjual produk –
produk LG di kota Gianyar.
Cleaning Office.
Tutorial dari teknisi tentang mesin refrigerator di CV. Bali Teknik
Gianyar.
Bimbingan dan tutorial oleh pimpinan CV. Bali Teknik di Denpasar
24 Senin, 5 Februari 2007 Izin Mengurus KRS dan KHS
25 Selasa, 6 Februari 2007 Izin Mengurus KRS dan KHS
26 Rabu, 7 Februari 2007
Mereparasi Mini Hifi Sharp WF – 3000, kerusakan tape deck B play
auto reverse terus.
Mereparasi Hifi Sharp CD – X3DVS kerusakan DVD player kadang –
kadang macet.
Mereparasi Outdoor AC LG, kerusakan bocor.
Mereparasi TV LG 15Q9AG di Jl. Mas Ubud, kerusakan TV sinyal
buruk, Gambar hitam putih, audio berisik.
Mereparasi kulkas LG, memvakum dan mengisi refrigeran.
Cleaning office.
27 Kamis, 8 Februai 2007
Mengecek TV Sharp 29WF500, kerusakan mati total di Ds. Tegallalang
Ubud.
Memasang mainboard TV TCL 21” di Ds. Abian Base, Gianyar.
Mengecek TV LG 14” di toko Star, Gianyar. Kerusakan AV tidak
berfungsi.
Membantu teknisi mereparasi kulkas, mengisi refrigeran.
Cleaning Office.
28 Jum’at, 9 Februari 2007
Cleaning Office
Mengecek TV TCL 14” di Br. Kediri, Singapadu, Sukawati. Keluhan
Gambar gerimis.
Mengecek TV LG 14” Keluhan gambar gerimis di Tampak Siring.
Beli spare part di Gianyar.
Membawa servisan tape deck Polytron dari CV. Bali Teknik Gatsu ke
Polytron Service Centre.
Cleaning Office.
29 Senin, 12 Februari 2007
Cleaning Office
Outdoor ke Ds. Swat Kaje, Gianyar, TV LG RF20CA21E keluhan 2
menit hidup – mati gambar hilang.
Outdoor ke Asrama Polsek Ubud, mereparasi TV Sharp 20R20B,
kerusakan kadang – kadang hidup.
Mengecek TV LG 29FX4BLE-TG kerusakan mati total di Hotel Kupu
– kupu Barong, Ubud.
Mereparasi body kulkas merek Sharp VR 175.
30 Selasa, 13 Februari 2007
Cleaning Office
Cleaning AC di Br. Angkan Klungkung. AC merek Samsung.
Mereparasi TV LG 14” tipe CF650B/c, kerusakan mati total dan ada
suara aneh.
Mereparasi TV Sharp 14” Qbeat. Kerusakan TV kadang – kadang mati.
Memvakum dan mengelas saluran refrigeran kulkas LG.
Cleaning Office.
31 Rabu, 14 Februari 2007
Mereparasi bodi kulkas merek National.
Mengecek Freezer FR195GY merek Sharp, di Jl. A. Yani, Gg.
Sahadewa, Semarapura. Kerusakan evavorator dingin setengah.
Menambah refrigeran pada AC Split merek Samsung tipe,
US09WHWD 1PK di Br. Angkan Klungkung.
Mengecek mesin cuci LG tipe WFT6033PD, di Br. Angkan
Klungkung, kerusakan bocor.
Mereparasi kompor gas merek Hitaci, di Br. Angkan Klungkung.
Kerusakan nyala api tidak biru.
Mengecek kulkas National tipe NRAK16JD. Kerusakan evavorator
bocor, di Br. Angkan Klungkung.
Mereparasi mesin cuci Samsung tipe DC6800015C, kerusakan kabel
main input dimakan tikus.
Mengirim kulkas ke Bypass Ketewel (Ds. Saba).
32 Kamis, 15 Februari 2007
Mereparasi TV Sharp tipe 20W20, di Jl. Ngurah Rai, Bangli.
Kerusakan gambar garis horizontal berwarna.
Memasang board TV TCL di Ds. Mas Ubud, Gianyar.
Mengisi Refrigeran kulkas LG.
33 Jum’at, 16 Februari 2007 Kekantor CV. Bali Teknik Denpasar.
Konsultasi dengan teknisi di CV. Bali Teknik Denpasar.
34 Senin, 19 Februari 2007
Membeli spart part di Singaraja (titipan)
Tutorial dari teknisi tentang cara mereparasi kulkas dan AC Split.
Cleaning Office.
35 Selasa, 20 Februari 2007
Mereparasi Mesin cuci LG tipe WF7010PC, kerusakan pembuangan air
keluar terus, di Asrama Densipur IX Gianyar.
Memasang Thermostat di Jl. Buruan, Gianyar.
36 Rabu, 21 Februari 2007
Mereparasi Modul Mesin Cuci Sanken, kerusakan Triac Short.
Mereparasi TV TCL 20 inch di Jl. Pantai Lebih, kerusakan TV mati
Total.
Memasang Modul mesin cuci Sanken.
Mereparasi modul mesin cuci Sanken.
Cleaning Office.
38 Jum’at., 23 Februari 2007
Mengecek TV LG 29”, kerusakan mati total.
Kunjungan LG ASC ke toko penjual produk LG di Gianyar.
Meeting tentang komputer dan kewirausahaan di Bali Teknik
Denpasar.
39 Senin, 26 Februari 2007
Cleaning Office.
Mengecek mesin cuci LG tipe WF-750 di Suasti Furniture, Sukawati
Gianyar, kerusakan tidak bisa mengeringkan pakaian dan saat mencuci
cucian jadi tambah kotor.
Mengecek kulkas LG. Kerusakan kulkas tidak dingin di Br. Timbul,
Tampak Sinring, Gianyar.
Mereparasi Kulkas Sharp 1 Pintu, kerusakan evavorator bocor.
Cleaning office.
40 Selasa, 27 Februari 2007
Cleaning Office
Outdoor mengambil mesin cuci LG WF-750TS di Suasti Furniture.
Outdoor mengambil mesin cuci LG WF-6008PC di Ubud.
Cleaning mesin cuci LG WF-750TS.
Cleaning mesin cuci LG WF-6008PC
Mengambil 3 buah board TV di Jl Antasura, Denpasar – Bali.
Memasang AC Split LG dan mengisi Refrigeran di Desa Kemenuh.
Cleaning Office.
41 Rabu, 28 Februari 2007
Mereparasi dan menambah refrigeran AC LG, 1 PK, di Ds. Banjar
Angkan Klungkung.
Mereparasi Mesin Cuci LG WF-750TS, kerusakan saat spin air keluar
terus.
Mengecek kerusakan mesin cuci LG WF-910TS, kerusakan
kadang-kadang tidak jalan, ada peringatan error.
Cleaning Office.
42 Kamis, 1 Maret 2007
Cleaning Office.
Tutorial dari teknisi tentang cara mereparasi Mesin Cuci merek LG.
Mereparasi Mesin cuci LG WF-910TS.
Tutorial dari teknisi tentang cara mereparasi AC.
Cleaning Office.
43 Jum’at, 2 Maret 2007
Cleaning Office.
Mengecek kulkas Sharp, kerusakan tidak dingin.
Tutorial dari teknisi tentang cara mereparasi AC.
44 Senin, 5 Maret 2007
Cleaning Office.
Mereparasi kulkas Sharp.
Tutorial dari teknisi tentang cara mereparasi kulkas.
45 Selasa, 6 Maret 2007
Memasang Board TV Panasonic di Jl. Hayam Wuruk 5, Gianyar.
Mereparasi TV Sharp 29WF200 kerusakan tidak bisa pakai remote
controller, di Br. Babalang, Bangli.
Tutorial dari teknisi tentang cara mereparasi TV.
Cleaning Office.
46 Rabu, 7 Maret 2007
Mengecek kulkas LG (mini) dan mereparasinya, kerusakan kondensor
bocor.
Mereparasi kulkas 2 pintu Sharp. Kerusakan tidak dingin.
Meeting bersama di CV. Bali Teknik Gatsu dari jam 03.00 – 19.00
Wita.
47 Kamis, 8 Maret 2007
Melanjutkan Meeting di CV. Bali teknik Gatsu.
Mengecek Kulkas LG di Ds. Mundung Kaja, Gianyar. Kerusakan tidak
dingin. Kompresor terproteksi.
Mereparasi kulkas Sharp, kerusakan tidak dingin.
48 Minggu, 11 Maret 2007 Pelatihan Teknisi di CV. Bali Teknik Gatzu dari jam 10.00 – 13.00 Wita.
49 Senin, 12 Maret 2007
Mengecek Mesin Cuci LG WF 750TS di Jl. Raden Wijaya, keluhan
konsumen air tidak keluar.
Mengecek AC Split LG di Jaya Motor Gianyar, Jl. Mahendradata,
Gianyar. Keluhan konsumen AC kurang dingin.
Membawa board TV Akari 14” ke CV. Bali Teknik Gatsu.
Cleaning Office.
50 Selasa, 13 Maret 2007
Bimbingan dengan teknisi CV. Bali Teknik Gatsu
Mengecek Golstar kulkas 2 pintu di Ds. Blahbatuh, kerusakan tidak
dingin, kompresor rusak.
Mengecek kulkas LG, GR191GVK, 1 Pintu, kerusakan tidak dingin di
Dr. Perangsada, Blahbatuh, Gianyar.
Cleaning Office.
51 Rabu, 14 Maret 2007
Pelatihan teknisi di CV. Bali Teknik Gatsu dari pukul 08.00 – 12.00
Mengambil kulkas Golstar di Ds. Blahbatuh.
Mengambil kulkas LG GR191GVK, 1 pintu di Dr. Perangsada,
Blahbatuh, Gianyar.
Mengecek dan mencoba kedua kulkas tersebut di kantor CV. Bali
52 Kamis, 15 Maret 2007
Mengganti kompresor NS 36 kulkas merek LG.
Kunjungan LG ASC CV. Bali Teknik ke toko – toko penjual produk
LG di kota Gianyar.
Memasang Thermostat Freezer merek Sharp di Jl. A. Yani Gg.
Sahadewa, Klungkung.
Mereparasi TV LG – 14CC2RB, kerusakan warna biru dan hijau tidak
ada, warna merah normal.
Cleaning Office.
53 Jum’at, 16 Maret 2007
Mengambil IC Jungle di LG Service Centre.
Mengisi Refrigeran dan memasang starting capacitor kulkas merek LG.
Mengecek kulkas LG GR191VK di Ds. Pejeng Kangin,
Tampaksinring, kerusakan tidak dingin.
54 Rabu, 21 Maret 2007
Mereparasi TV Sharp 21”, kerusakan mati total, ada beep tit...tit...tit,
dan lampu indikator mengedip merah.
Mengecek kulkas LG dua pintu di Semarapura, Klungkung.
Mereparasi mesin cuci LG tipe WF-610TS, kerusakan mati total, di Br.
Pagutan, Balubulan, Gianyar.
Mereparasi modul mesin cuci tipe WF-610TS, kerusakan mati total.
Cleaning Office.
55 Kamis, 22 Maret 2007
Mereparasi kulkas Carry LG tipe CSS-237A, kerusakan tidak dingin.
Mengirim Kulkas Sharp ke rumah konsumen di Istana Tampak Siring.
Mengirim Kulkas LG ke rumah konsumen di Kedewataan, Ubud.
Mengambil TV 29” merek Sony di rumah konsumen di Kedewataan,
Ubud.
Cleaning Office.
56 Jum’at, 23 Maret 2007
Mengambil Remote Controller, kondensor ke Bali Teknik Letda Reta,
Denpasar.
Membantu teknisi mengecek TV TCL 14”, kerusakan mati total.
Membeli pipa kapiler ke Peliatan, Ubud.
Mengambil pipa kapiler ke Bali Teknik Letda Reta, denpasar.
Cleaning Office.
57 Senin, 26 Maret 2007
Mereparasi TV LG 15” tipe 15Q9R-TH, kerusakan mati total di Br.
Banalang, Bangli.
Memasang mainboard TV LG 20” diDs. Batuan, Gianyar.
Cleaning Office.
58 Selasa, 27 Maret 2007
Mereparasi tape mini compo GX-DVD 3000, merek Sharp. Kerusakan
DVD mati total.
mesin cuci bekerja di Ds. Keramas, Gianyar.
Mereparasi kulkas 1 pintu merek LG tipe GR-191SL, kerusakan
kompresor On terus, di Ketewel, Sukawati.
Mengambil kartu garansi AC LG di Jl. Bypass Kusamba.
Membawa tape mini compo GX-DVD3000 ke Bali Teknik Letda Reta,
Denpasar.
59 Rabu, 28 Maret 2007
Mengambil Spart Part ke Bali Teknik Letda Reta, Denpasar.
Tutorial dari Teknisi.
Reparasi Speaker Aktif merek Sharp, kerusakan loudspeaker woofer
jebol.
Mereparasi Magic Com merek Sharp RS-E18TTC, kerusakan Nasi
Kering, Nasi Kuning, dan temperatur sangat panas.
Membeli Spart Part ke Gianyar.
Tutorial dari teknisi.
Perpisahan peserta PKL dengan para Staf CV. Bali Teknik Gianyar.
Cleaning Office.
60 Kamis, 29 Maret 2007 Pengesahan absensi dan buku catatan harian PKL kepada pembimbing lapangan (teknisi : I Made Budiarta)
Penarikan peserta PKL di CV. Bali Teknik, berlokasi di CV. Bali
Teknik Gatsu (alamat : Jl. Gatot Subroto 389, Denpasar Bali). ¾ Uraian kegiatan diatas penyusun catat setiap kali penyusun selesai melaksanakan
2
3
4
3. W O Sh
4. Foto – fo
harp Author
foto Kegiata
D di D
Do di CV
rized Servic
an PKL
Dokumentas Ds. Abuan, Su
okumentasi R V. Bali Tekn
e Centre
si Reparasi T usut, Bangli
Reparasi TV nik Gianyar,
TV LG 21” i, Januari 20
V AKARI 21 16 Januari 2
007
D Made Bud
D Mas
Dokumentasi diarta (kiri) d
Dokumentasi s Yosep (kiri
Mainbo
Staf CV Ba dan Dw Md
Staf CV Ba i) dan Mbak
oard TV TC
ali Teknik Gi Anom Putra
ali Teknik Gi Nonik (kana
L 14”
ianyar a (kanan)
Biodata Penyusun :
Nama : Putu Yudi Astrawan Putra Tempat Tanggal Lahir : Banjar Tegaha, 29 Mei 1986.
Alamat (domisili) : Jl. Srikandi / Durian I No.25, Singaraja - Bali
No. Hp : 081915715383
Nama Tempat PKL CV. Bali Teknik
Alamat : Jl. Letda Reta No. 4 Denpasar – Bali. Area Penugasan PKL : CV. Bali Teknik Gianyar
Alamat : Jl. Wiswa Gajah Mada, No. 30X, Blahbatuh, Gianyar – Bali.
No. Telp : 0361 7471070
Nama Orang Tua
1. Ayah : Made Bagiastra.
2. Ibu : Nym. Yunisi Giri. Pekerjaan Orang Tua
1. Ayah : PNS (Dep. Keuangan).
2. Ibu : Wiraswasta.
Alamat Orang Tua : Jl. Srikandi Gg. Durian I No.25, Singaraja - Bali
Pendidikan
1. SD : SDN 4 Banyuasri (1998). 2. SLTP : SLTPN 1 Singaraja (2001).
3. SMA / SMK : SMKN 3 Singaraja / STM Singaraja (2004). 4. Perguruan Tinggi : Universitas Pendidikan Ganesha (2004 - …).
