PERCOBAAN 5

EKSPERIMEN EFEK HALL

A. TUJUAN

1. Menentukan jenis pembawa muatan yang mengalir dalam penghantar. 2. Menetukan konstanta Hall pada penghantar.

3. Menentukan besarnya konduktivitas penghantar. B. DASAR TEORI

a) Pembawa Muatan dalam Logam dalam Pengaruh Medan Listrik Konduksi listrik dalam logam memenuhi hubungan

IR

V  ………(1)

dimana V adalah beda potensial, I adalah arus, dan R adalah resistansi batan logam. Jika batang tersebut mempunyai panjang  dan luas penampan A, maka

A I J  ,



V

E  dan

A

R  ………(2)

dimana J adalah rapat arus, E adalah medan listrik, dan  adaIah resistivitas listrik. Konduktivitas listrik dapat dirumuskan sebagai berikut:



  1 ………(3)

Substitusi persamaan (2) dan (3) ke dalam ( 1 ) menghasilkan

E

J  ………(4)

Persamaan terakhir sering disebut sebagai hukum Ohm, dan tampaklah bahwa arah arus searah medan. Jika dalam proses konduksi tersebut pembawa muatannya memiliki konsentrasi N, muatan Q dan kecepatan alir v, maka rapat arus dapat pula dinyatakan sebagai

v Q N

J  ………(5)

b) Efek Hall

Perhatikanlah batang logam berikut. Jika dalam batang logam, selain dialirkan arus

Iy, juga di lewatkan medan magnet homogen Bz yang tegak lurus dengan arah arus, maka akan dihasilkan beda tegangan, yaitu tegangan Hall, VH, antara dua sisi keping yang berlawanan dalam arah sumbu-X.

Gambar 1 Prinsip Eksperimen Efek Hall

(3)

Z y

L Q v B

F  ………(6)

Gaya Lorentz ini mengakibatkan terjadiya pembelokan gerak muatan ke arah salah satu sisi keping dalam sumbu-X. Dalam waktu bersamaan, tentulah, salah satu sisi keping yang lain yang berlawanan akan kekurangan muatan sehingga terjadilah tegangan Hall seperti tersebut di atas.

Tegangan Hall menyebabkan terjadinya medan Hall, E_H, yang selanjutnya gaya

Coulomb yang ditimbulkannya, F_C Q E_H, berlawanan arah dengan gaya Lorentz.

Hubungan tegangan Hall (VH), medan Hall (E_H) dan gaya Coulomb (FC) memenuhi



H H

V

E  dan F_C Q E_H………(7)

Bertambahnya jumlah pembawa muatan yang dibelokkan ke salah satu sisi keping, maka medan Hall-pun bertambah besar sehingga gaya Coulomb juga makin besar. Akhimya, pada keadaan setimbang gaya Coulomb bisa mengimbangi gaya Lorentz sehingga aliran pembawa muatan kembali lurus.

Pada keadaan setimbang berlaku FL=FC sehingga berdasarkan persamaan (6) dan (7) dapatlah diperoleh

Z X

H v B

V  ………(8)

Dengan persamaan (2) dan (5) untuk menggantikan ungkapan vx pada persamaan (8); maka diperoleh

Z y

H I B

NQA

V   ………(9)

Dalam gambar di atas luas penampang A=d. sehingga persamaan (9) menjadi

Z y

H I B

NQd

V  1 ………(10)

Karena NQd konstan, maka VHberbanding lurus dengan Iy dan Bz. Tetapan kesebandingan

NQ 1

sering disebut sebagai konstanta Hall

NQ

R_H  1 ………(11)

Secara eksperimen dapat diperoleh harga RH, yaitu bagian gradien grafik VH terhadap Iy atau VH terhadap Bz. Sedangkan tanda RH bergantung pada jenis pembawa muatan dalam proses konduksi. RH bertanda positip jika jenis pembawa muatannya positip, dan RH bertanda negatip jika jenis pembawa muatannya juga negatip.

c) Konduktivitas dan Mobilitas Pembawa Muatan

(4)

x x

I A V

l



 ………(12)

Dalam gambar di atas luas penampang A=d· sehingga persamaan (12) menjadi

x x

I d V

1



 ………(13)

Mobilitas pembawa muatan didefinisikan sebagai perbandingan antara, kecepatan alir dan medan luar. Berdasarkan gambar set efek Hall di atas, maka mobilitas memenuhi

x x

E v



 ………(14)

Berdasarkan persamaan (5), maka ungkapan rapat arus dalam mobilitas memenuhi

x

x NQ E

NQv

J    ………(15)

Jika persamaan (15) dibandingkan dengan persamaan (4), maka didapatkan ungkapan mobilitas pembawa muatan

 

NQ

1

 ………(16)

Sesuai dengan persamaan (11) maka persamaan (16) menjadi 

R_H ………(17)

C. ALAT DAN BAHAN Alat dan Bahan

1) Aparatus efek Hall

Ukuran : 13 x 16 x 0,2 cm3 Berat : 0,4 kg.

1. Keping konduktor perak (Ag) atau wolfram (W) dengan tebal 5.10-5 m.

2. Soket untuk arus transversal Iy. Arus ini maksimal 15 A.

3. Sepasang soket untuk mengukur potensial Hall ( 10-6_{V) dan tanda polaritasoya.}

4. Potensiometer 5 ohm untuk pengaturan titik nol.

5. Batang standard sebagai penyangga aparatus efek Hall di antara kedua kutub elektromagnet.

(5)

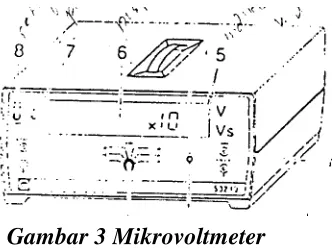

2) Mikrovoltmeter

Daya ukur : tegangan DC 100 nV s/d 20 V dengan display digital.

1. Sepasang soket input 4 mm, tegangan maks ± 20 V, resistansi input 1 M untuk range 20 V dan 100 k untuk range lain.

2. Saklar seleksi penguatan (gain) x l s/d xl05_{. Gain 10}5_{bersesuaian dengan} pengukuran dalam range 10-5_V.

3. Saklar selektor fungsi V, Reset dan Vs. Dalam eksnerimen efek Hall ini yang diperlukan hanya saklar V (untuk pengukuran voltase Hall).

4. Sepasang soket output analog 4 mm, tegangan maks ± 20 V.resistansi input 100 . 5. Indikator untuk pengukuran V atau Vs, yang bersesuaian dengan (3).

6. Display digital 3½-digit dengan order 100_{s/d 10}-5_{. Jika display menunjukkan nilai ±} 1999 berarti jangkauan ukur mikrovoltmeter tidak mampu lagi. Segeralah memutar saklar seleksi gain (2) ke arah yang lebih kecil (berlawanan arah jarum jam). Meskipun pada alat menunjuk lebih kecil, misanya 105 menjadi 103, tetapi sesungguhnya menunjukkan nilai ukur yang lebih besar, yaitu 10-5 menjadi 10-3 V. 7. Potensiometer offset.

8. Seting nol.

3) Sumber tegangan DC (variabel transformer tegangan rendah) 2 V, 20 A untuk mensuplay arus teransversal IY dan tegangar jatuh VY. Aparatus efek Hall memerlukan arus transversal maksimal 15 A.

4) Ampermeter DC 30 A untuk mengukur arus teransversal IY.

5) Sepasang elektromagnet inti-U, yang masing-masing 250 lilitan, untuk membangkitkan medan ma.gnet homogen pada aparatus efek Hall.

6) Sumber tegangan DC (variabel power supplay tegangan rendah) 20 V, l0A untuk mensuplay arus coil IB. Aparatus efek Hall memerlukan arus coil maksimal 5 A.

7) Ampermeter (6 A AC dan 10 A DC) untuk mengukur arus coil IB.

8) Teslameter dengan probe tangensial untuk mengukur medan magnet. 9) Voltmeter DC 30 V untuk mengukur output analog.

(6)

2. Skema Eksperimen

Gambar 4 Disain Eksperimen Efek Hall

D. METODE

1. Menentukan jenis pembawa muatan yang mengalir dalam penghantar. 2. Menentukan konstanta Hall pada penghantar.

Untuk tujuan 1 dan 2 dengan fluks magnet tetap: Potensial Hall sebagai fungsi arus transversal

a) variabel bebas : arus transversal sampel Ix b) variabel terikat : tegangan Hall VH

c) Variabel kontrol : medan magnet BZ 3. Menentukan besarnya konduktivitas penghantar.

(7)

(8)

F. ANALISIS

a) Data Pengamatan Tabel 1

Ix (A) Bz(T) VH (V) 2 0.053 -0.000112 4 0.053 -0.000219 6 0.053 -0.000334 8 0.053 -0.000444 10 0.053 -0.000559 12 0.053 -0.000674 14 0.053 -0.000794 16 0.053 -0.000917 18 0.053 -0.001052 20 0.053 -0.001183

Sesuai dengan persamaan H _z _x

H B I

d R

V 

    

 dengan pemodelan persamaan linier yabx

sehingga VH sebagai y , Bz Ixsebagai x, dan gradient garis/slope (b) adalah 

    

d R_H

dengan a=0

adalah intercept.

0.0 0.2 0.4 0.6 0.8 1.0 1.2

-0.0012 -0.0010 -0.0008 -0.0006 -0.0004 -0.0002 0.0000

Equation y = a + b*x Adj. R-Square 0.99865

Value Standard Error a Intercept 2.28667E-5 8.99882E-6

b Slope -1.11778E-3 1.3682E-5

Grafik hubungan antara V

_H

vs B

_Z

I

_X

V H

(vo

lt

)

V_H

Fitting linier

(9)

Ralat untuk gradient/slope

dengan ralat 0.893%

2) Menentukan jenis pembawa muatan

Dengan mengetahui bahwa nilai konstanta Hall berharga negatif maka jenis pembawa muatan yang ada pada keping konduktor Perak (Ag) adalah elektron dengan nilai muatan negatif.

b) Data Pengamatan Tabel 2

Sesuai dengan persamaan x Ix

(10)

0 2 4 6 8 10 12 14 16 18 20 22

fitting linier

persamaan y = a + b*x

Adj. R-Square 0.99547

Value Standard Error

a Intercept 0.02 0.02256

b Slope 0.08091 0.00182

Grafik Hubungan Antara I

_x

vs V

_y 3) Menentukan konduktivitas ( )

(11)

m

dengan ralat 2,2249%

4) Menentukan mobilitas ()

Dengan nilai R_H 



5.6000.050



108m3 C dan  



2.470.06



105 m, maka nilai mobilitas sesuai dengan persamaan (17) didapat

(12)

G. PEMBAHASAN

Percobaan ini dilakukan dengan mengalirkan arus pada plat konduktor yang di uji yaitu keping perak (Ag) sehingga pada plat terjadi medan listrik. Plat di letakkan pada medan magnet yang arahnya ke sumbu z, maka akan terjadi gaya Lorentz. Arus akan mengalir pada sumbu x maka arah medan magnet ke sumbu z,maka gaya Lorentz akan tegak lurus dengan medan magnet. Pada saat plat tidak di beri medan magnet maka elektoron positif dan electron nengatif saling menyatuh, setelah medan magnet di berikan pada plat makan electron positf dan elektron negatif saling terpisah, sehingga terdapat beda potensial pada plat tersebut. Adanya beda

potensial yang terjadi itu maka terjadilah efek hall.

Metode efek hall dapat digunakan sebagai indikator arus yang berfungsi untuk menampilkan arus masuk dari modul surya ke baterai serta arus yang dari baterai ke beban. Sistem pembacaan arus menggunakan metode efek Hall dan diaplikasikan dalam sebuah sensor arus yang akan memberikan data berupa sinyal tegangan kepada mikrokontroler (Made & Sidopekso, 2011). Sehingga dengan menggunakan metode efek hall ini berguna sebagai indikator arus yang dapat dipasang pada sel surya.

Pada percobaan ini bertujuan untuk menentukan nilai konstanta hall dari keping perak (Ag)

didapatkan RH 5.6000.050108m3 C dengan ralat 0.893%, tanda negative menunjukkan bahwa pembawa muatan pada keping perak adalah elektron. Secara teoritis dapat dijelaskan dengan menggunakan model elektron bebas yaitu suatu model dengan mengabaikan interaksi ini terhadap elektron sehingga elektron dapat bergerak bebas diantara inti-inti di seluruh volume bahan asalkan tidak sampai keluar dari permukaan. Pengabaian interaksi terhadap elektron lemah. Elektron bebas yang dimiliki Ag hanya satu yaitu elektron valensinya.

Selain mendapatkan konstanta hall untuk perak, juga didapatkan nilai konduktivitas dan mobilitas dari perak yaitu konduktivitas dari keping konduktor perak (Ag) adalah



2.470.06



105 m 

 dengan ralat 2,2249% dan mobilitas keping konduktor perak (Ag) adalah 



1.380.03



102m2 Vsdengan ralat 2.59%.

H. TUGAS

1. Grafik hubungan antara VH dan Bz Ix sudah ada di analisis

Dari Grafik menetukan RH sudah ada di analisis didapat Nilai konstanta hall untuk perak

didapat R_H 



5.6000.050



108m3 C dengan ralat 0.893%

2. Dari tugas 2 tentukan jenis pembawa muatan yang terdapat pada konduktor perak (Ag) adalah elektron, hal ini dapat dilihat dari nilai konstanta Hall bernilai negative.

3. Grafik hubungan antara Ix dan Vx dan tentukan nilai konduktivitas dengan menggunakan persamaan 3 sudah ada di analisis, didapat nilai konduktivitas dari keping konduktor perak (Ag) adalah  



2.470.06



105 mdengan ralat 2,229%

4. Penurunan rumus  NQ

Dari persamaan (5) dan persamaan (14) yaitu

NQv

J  ………(5)

E v



(13)

Maka didapat persamaan (15) yaitu

E NQ

J   ………(15)

E

J  ………(4)

Jika persamaan (15) dan persamaan (4) disubtitusikan didapat



Terbukti







 

NQ E NQ E

 

5. Mobilitas pembawa muatan � berdasar data hasil pengukuran sudah ada di analisis, didapat nilai mobilitas keping konduktor perak (Ag) adalah



1.380.03



10 2m2 Vs

 

 dengan ralat 2.59%.

I. KESIMPULAN

Berdasarkan percobaan efek Hall yang telah dilakukan dapat ditarik beberapa kesimpulan sebagai berikut.

1. Nilai konstanta hall untuk perak didapat R_H 



5.6000.050



108m3 C dengan ralat 0.893%

2. Jenis pembawa muatan yang mengalir dalam penghantar perak adalah elektron, hal ini dapat dilihat dari nilai kontanta hall yang berharga negatif.

3. Dapat ditentukan nilai konduktivitas dan mobilitas dari konduktor perak adalah

a) konduktivitas dari keping konduktor perak (Ag) adalah  



2.470.06



105 m

dengan ralat 2,229%

b) mobilitas keping konduktor perak (Ag) adalah 



1.380.03



102m2 Vs dengan ralat 2.59%.

J. DAFTAR PUSTAKA

Made Astraa, I & Sidopekso, Satwiko. 2011. Studi rancang bangun Solar Charge Controller dengan indikator arus, tegangan dan suhuberbasis mikrokontroler ATMEGA 8535. Jurnal Fisika dan Aplikasinya, Vol. XI No.1 Mei 2011: Universitas Negeri Jakarta
