LAMPIRAN A
GRAFIK DAN TABEL
1.

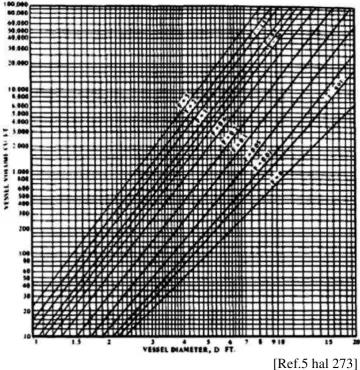

Grafik untuk menentukan dimensi optimal bejana tekan.
2.
Grafik faktor A pada tekanan eksternal
3.
Tabel pemilihan material
4.
Tabel pemilihan
flange
5.
Tabel pemilihan dimensi
flange
6.
Tabel penentuan jarak baut pada
flange
7.
Tabel
gasket properties
8.
Tabel dimensi
gasket
pada
flange
150 lb
[Ref.13]
Size NPS
LAMPIRAN B
VALIDASI PROGRAM (
BENCHMARK
)
Validasi program dilakukan untuk mengetahui kesesuaian program yang digunakan untuk menganalisa struktur bejana tekan. Ada dua validasi program yang dilakukan yaitu menganalisa tegangan pada dinding bejana tekan dengan memberikan tekanan tertentu dengan ketebalan dan diameter bejana tekan tertentu dan menganalisa kemungkinan buckling pada suatu batang penopang dengan pemberian P kritisnya.
1. Validasi Tegangan pada Bejana Tekan A. Contoh Kasus
Suatu bejana dinding tipis, memiliki ketebalan dinding (t) 0.4375 in dan radius dalam (Ri) sebesar 38 in. Bejana tekan tersebut diberikan tekanan internal (P) sebesar 116 psi, dan efisiensi sambungan (E) 1. Head berupa 2:1 ellipsoidal
dan shell, dari data tersebut dapat ditentukan tegangan normal maksimum pada dinding bejana tekan. Kasus tersebut dapat dilihat pada Gambar 1 di bawah ini.
t Ri
Gambar 1 Penampang bejana tekan h
B. Perhitungan Manual
Tegangan pada titik tengah head
Tegangan,
=
=
10075.43 psi Tegangan pada dinding shellTegangan,
=
=
10145 psiC. Analisa dengan Program ANSYS Workbench 12
Analisa dari contoh kasus di atas dapat dilakukan dengan alat bantu software ANSYS Workbench 12, dengan memberikan beban yang sama yang diberikan seperti kasus tersebut. Dari pemberian beban tersebut yang berupa tekanan, hasil yang akan diambil merupakan tegangan normal maksimum pada dinding bejana tekan tersebut. Elemen yang digunakan adalah tetahedron, sama seperti elemen yang digunakan untuk analisa pada struktur bejana tekan.
Pada Gambar 2 di atas dapat dilihat pemberian beban berupa tekanan dan
constrain pada pemodelan dalam software tersebut. Dari pemberian batasan berupa beban dan derajat kebebasan, maka hasil berupa tegangan normal maksimum dapat diperoleh. Tekanan yang diberikan sama dengan kasusnya yaitu sebesar 116 psi dan ukuran bejana tekan tersebut disesuaikan dengan dimensi yang diberikan. Tegangan normal maksimum akan diambil pada titik tengah head dan pada dinding bejana tekan tersebut.
Gambar 3. Hasil analisa pada bejana tekan
Pada Gambar 3 di atas, dapat dilihat hasil analisa tegangan normal bejana tekan tersebut setelah diberikan beban berupa tekanan sebesar 116 psi. Tegangan yang diperoleh dari analisa tersebut pada titk tengah head sebesar 9553 psi dan pada dinding shell 10109 psi.
2. Validasi Buckling
A. Contoh Kasus
4 in P
40 in
Gambar 4 Pemberian gaya pada batang penopang
B. Perhitungan Manual
Inersia pada batang (lingkaran) Inersia (I) =
C. Analisa dengan program ANSYS Workbench 12
Analisa dari contoh kasus di atas dapat dianalisa dengan alat bantu program
ANSYS Workbench 12, dengan pemberian gaya dan pengkondisian derajat kebebasan pada batang yang akan dijepit, sehingga kasus tersebut dapat menyerupai kasus sederhana tersebut. Elemen yang akan digunakan yaitu tetrahedron sesuai dengan elemen yang digunakan dalam menganalisa struktur pada bejana tekan. Berikut merupakan pemberian gaya dan constrain pada batang yang akan dianalisa pada software ANSYS Workbench 12. Pada gambar di bawah ini dapat dilihat pemberian gaya dan batasan derajat kebebasan pada struktur batang tersebut.
Gambar 5 Pemberian gaya dan constrain pada batang penopang

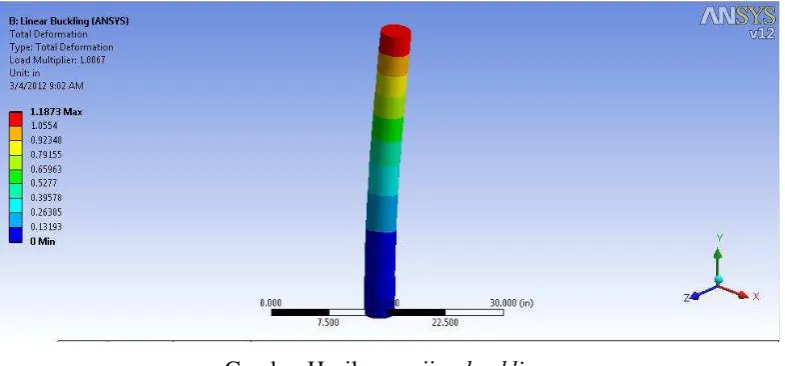

Gambar Hasil pengujian buckling
Pada gambar di atas merupakan hasil dari pengujian buckling pada batang penopang, batang tersebut menggunakan modulus elastisitas sebesar 29 x 109 psi yang merupakan modulus elastisitas carbon steel. Dari hasil pengujian, diperoleh hasil berupa load multiplier, yang merupakan perbandingan P/Pcr. Besarnya perbandingan P/Pcr saat diberikan gaya kritis untuk batang tersebut adalah 1.0067.
3. Perbandingan analisa dengan hasil manual dan analisa software
Validasi hasil dari analisa manual dengan menggunakan software dapat dilihat pada Tabel 1 di bawah ini. Data yang diperoleh menghasilkan error yang masih relative kecil, sehingga analisa dengan software yang dilakukan untuk menganalisa tegangan pada struktur bejana tekan dapat mendekati tegangan sebenarnya.
Perhitungan
Hasil Analisa Manual Software Error (%)
Tegangan pada head 10075.43 psi 9553 psi 5.1 Tegangan pada shell 10145 psi 10109 psi 0.35
