BAB III

PEMBAHASAN

3.1. Analisis Kebutuhan

Analisa kebutuhan dalam perancangan program pemesanan wedding organizer berbasis web, antara lain:

Dalam website ini terdapat analisa kebutuhan pengguna dan analisa kebutuhan sistem yaitu :

3.1.1. Analisis Kebutuhan Pengguna

Dalam analisa kebutuhan pengguna ini terdapat pelanggan (member) dan admin, yaitu :

1. Pelanggan

a. Pelanggan mengisi form pendaftaran terlebih dahulu apabila ingin memesan paket wedding organizer.

b. Pelanggan yang sudah terdaftar sudah bisa login untuk proses pemesanan

wedding organizer.

c. Pelanggan dapat melihat paket yang ditawarkan secara detail di website. d. Pelanggan dapat memulai pemesanan dengan memilih tanggal acara wedding

organizer terlebih dahulu.

e. Pelanggan dapat melakukan pemesanan minimal 10 hari dari tanggal sekarang.

(2)

g. Pelanggan harus melakukan konfirmasi pemesanan setelah melakukan pemesanan.

h. Pemesanan yang telah dilakukan tidak akan dilanjutkan ke proses selanjutnya sebelum melakukan konfirmasi pemesanan.

i. Pelanggan harus menampilkan struk bukti pembayaran dari bank.

j. Pemesan harus mengisi form konfirmasi nama bank, no rekening, pemilik, dan bukti upload pembayaran.

2. Admin Website

a. Admin website dapat mengubah, menambah dan menghapus data admin.

b. Admin website dapat mengubah, menambah dan menghapus data gedung.

c. Admin website dapat mengubah, menambah dan menghapus data dekorasi.

d. Admin website dapat mengubah, menambah dan menghapus data rias.

e. Admin website dapat mengubah, menambah dan menghapus data dokumentasi.

f. Admin website dapat mengubah, menambah dan menghapus data katering.

g. Admin website dapat mengubah, menambah dan menghapus data paket.

i. Admin juga dapat keluar atau logout dari halaman Administrator.

3.2. Rancangan Dokumen

Pembuatan rancangan dokumen untuk perancangan program pemesanan weddig

(3)

(ERD), yang kemudian dirubah menjadi Logical Record Structure (LRS), gambaran dari tabel LRS tersebut akan menghsilkan tabel relasi basis data.

3.2.1. Rancangan Dokumen Masukan (Input)

Dokumen masukan (input) adalah suatu dokumen yang berisi data pada suatu sistem yang dihasilkan dari proses masukan data, kemudian digunakan untuk menghasilkan keluaran yang diinginkan.

Dokumen input yang diperlukan pada rancangan program ini adalah sebagai berikut:

1. Nama Dokumen : Form Pendaftaran Pelanggan

Fungsi : Untuk Data Pendaftaran Pelanggan

Sumber : Pelanggan

Media : Form Pelanggan

Tujuan : Administrator

Frekuensi : Setiap kali ada Pelanggan baru

Bentuk : Lampiran A.1

2. Nama Dokumen : Form Pemesanan

Fungsi : Untuk Data Pemesanan Pelanggan

Sumber : Pelanggan

Media : Form Pemesanan

Frekuensi : Setiap Ada Pemesanan

(4)

3. Nama Dokumen : Form Konfirmasi Pembayaran

Fungsi : Untuk Konfirmasi Pembayaran Pelanggan

Sumber : Pelanggan

Media : Form Konfirmasi Pembayaran

Frekuensi : Setiap Ada Pembayaran

Bentuk : Lampiran A.3

3.2.2. Rancangan Dokumen Keluaran (Output)

Setelah dimasukan data maka akan menghasilkan suatu informasi yang bisa menampilkan seluruh pengelola data yang sudah terjadi. Adapun penjelasan mengenai spesifikasi bentuk keluaran adalah sebagai berikut :

1. Nama Dokumen : Data Pelanggan

Fungsi : Sebagai

Sumber : Administrator

Media : Kertas

Tujuan : Pemilik

Frekuensi : Setiap pelanggan melakukan pemesanan

Bentuk : Lampiran B.1

2. Nama Dokumen : Bukti Pemesanan

Fungsi : Sebagai bukti telah melakukan pemesanan

Media : Kertas

(5)

Frekuensi : Setiap pelanggan melakukan pemesanan

(6)

3. Nama Dokumen : Detail Pemesanan Pelanggan

Fungsi : Sebagai bukti telah melakukan pemesanan

Media : Kertas

Tujuan : Pemilik

Frekuensi : Setiap melakukan pemesanan

Bentuk : Lampiran B.3

3.3. Entity Relationship Diagram (ERD) dan Logical Record Structure (LRS)

Perancangan basis data dalam program ini menggunakan Entity Relationship

(7)

3.3.1 Entity Relationship Diagram (ERD) Pelanggan_id nama no_telp alamat email password pelanggan pemesanan Pemesanan_id admin_id Pelanggan_id tgl_acara status konfirmasi Pemesanan_gedun g Pemesanan_dekora si Pemesanan_katerin g Pemesanan_dokum entasi Pemesanan_rias Id_konfirmasi Pelanggan_id Pemesanan_id no_rek Nama_bank pemilik foto gedung_id nama_gedung deskripsi harga_gedung foto dekorasi_id nama_dekorasi deskripsi harga_dekorasi foto katering_id nama_katering deskripsi harga_katering dokumentasi_id nama_dokumentasi deskripsi harga_katering rias_id nama_rias deskripsi harga_rias foto melakukan melakukan mempunyai gedung mempunyai mempunyai mempunyai mempunyai dekorasi katering dokumentasi rias 1 1 1 1 1 M M M M M M M M M M M mengisi mengisi mengisi mengisi mengisi admin mengelola 1 1 admin_id name username no_telp password id Pemesanan_id gedung_id id Pemesanan_id dekorasi_id id Pemesanan_id katering_id id Pemesanan_id dokumentasi_id id Pemesanan_id gedung_id M M M M Gambar III.1

(8)

3.3.2 Logical Record Structure (LRS) pemesanan pemesanan_id admin_id Pelanggan_id tgl_acara status pelanggan Pelanggan_id nama No_telp alamat email password konfirmasi id_konfirmasi Pelanggan_id Pemesanan_id no_rek nama_bank pemilik foto admin admin_ id name username no_telp password pemesanan_gedung id Pemesanan_id gedung_id gedung gedung_id nama_gedung deskripsi harga_gedung foto pemesanan_dekorasi id Pemesanan_id dekorasi_id dekorasi dekorasi_id nama_dekorasi dekorasi harga_dekorasi foto pemesanan_katering id Pemesanan_id Katering_id katering katering_id nama_katering deskrisi harga_katering pemesanan_dokumentasi id Pemesanan_id dokumentasi_id dokumentasi dokumentasi_id Nama_dokumentasi deskripsi harga_dokumentasi pemesanan_rias id Pemesanan_id rias_id rias rias_id nama_rias deskripsi harga_rias foto 1 1 1 1 1 1 1 1 1 1 M M M M M M M M M M M M M M M 1 Gambar III.2

Logical Record Structure (LRS)

3.4. Spesifikasi File

1. Spesifikasi File Data Dekorasi

Nama File : Dekorasi

Akronim : dekorasi_id

Fungsi : Menampilkan dan menyimpan data dekorasi

Tipe File : File Master

Organisasi File : Random

Akses File : Random

(9)

Panjang Record : 234 Karakter

Kunci Field : dekorasi_id

Software : XAMPP

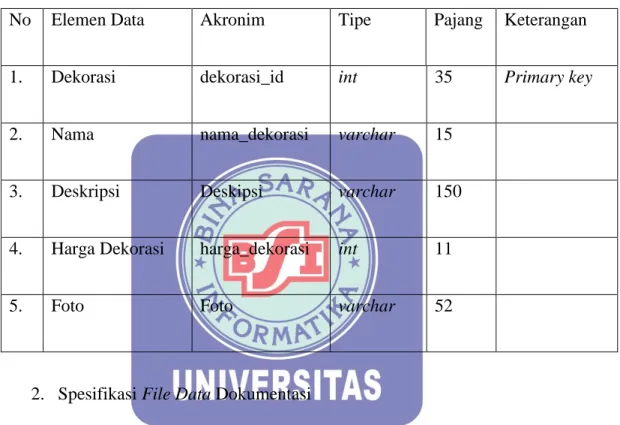

Tabel III.1

Spesifikasi File Dekorasi

No Elemen Data Akronim Tipe Pajang Keterangan

1. Dekorasi dekorasi_id int 35 Primary key

2. Nama nama_dekorasi varchar 15

3. Deskripsi Deskipsi varchar 150

4. Harga Dekorasi harga_dekorasi int 11

5. Foto Foto varchar 52

2. Spesifikasi File Data Dokumentasi

Nama File : Dokumentasi

Akronim : dokumentasi_id

Fungsi : Menampilkan dan menyimpan data dokumentasi

Media : Hard Disk

(10)

Kunci Field : dokumentasi_id

Software : MySQL

Tabel III.2

Spesifikasi File Dokumentasi

No Elemen Data Akronim Tipe Panjang Keterangan

1. Dokumentasi dokumentasi_id int 5 Primary Key

2. Nama nama_dokumentasi varchar 80

3. Deskripsi Deskripsi varchar 80

4. Harga Dokumentasi harga_dokumentasi int 11

3. Spesifikasi File Data Gedung

Nama File : Gedung

Akronim : gedung_id

Fungsi : Menampilkan dan menyimpan data gedung

Media : Hard Disk

Panjang Record : 176 Byte

Kunci Field : dekorasi_id

(11)

Tabel III. 3 Spesifikasi File Gedung

4. Spesifikasi File Data Katering

Nama File : Katering

Akronim : katering_id

Fungsi : Menampilkan dan menyimpan data katering

Media : Hard Disk

Kunci Field : katering_id

N0 Elemen Data Akronim Tipe Panjang Keterangan

1. Gedung gedung_id int 35 Primary Key

2. Nama nama_gedung varchar 90

3. Deskripsi Deskripsi varchar 90

4. Harga Gedung harga_gedung int 11

(12)

Tabel III.4

Spesifikasi File Katering

1. Katering katering_id int 11 Primary Key

2. Nama nama_katering varchar 80

4. Jumlah Jumlah int 5

5. Harga harga_katering int 11

5. Spesifikasi File Data Konfirmasi

Nama File : Data Konfirmasi

Akronim : konfirmasi_id

Fungsi : Menampilkan dan menyimpan data konfirmasi

Tipe File : File Konfirmasi

Media : Hard Disk

Kunci Field : konfirmasi_id

(13)

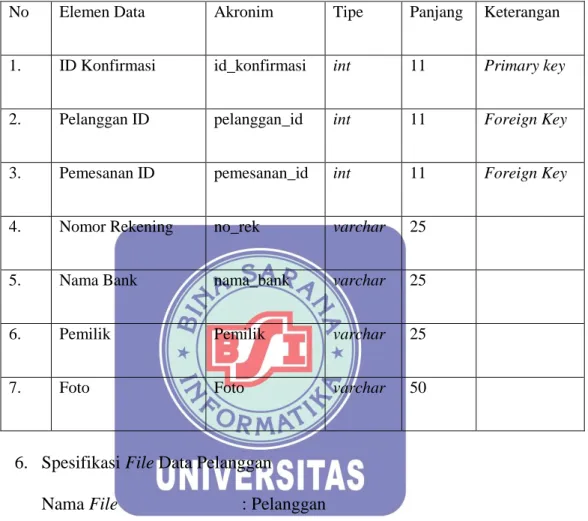

Tabel III. 5

Spesifikasi File Konfirmasi

1. ID Konfirmasi id_konfirmasi int 11 Primary key

2. Pelanggan ID pelanggan_id int 11 Foreign Key

3. Pemesanan ID pemesanan_id int 11 Foreign Key

4. Nomor Rekening no_rek varchar 25

5. Nama Bank nama_bank varchar 25

6. Pemilik Pemilik varchar 25

6. Spesifikasi File Data Pelanggan

Nama File : Pelanggan

Akronim : pelanggan_id

Fungsi : Menampilkan dan menyimpan data pelanggan

Media : Hard Disk

(14)

Tabel III.6

Spesifikasi File Pelanggan

No Elmen Data Akronim Tipe Panjang Keterangan

1. Pelanggan ID pelanggan_id int 11 Primary Key

2. Nama Nama varchar 50

3. Nomor Telepon no_telp int 12

4. Alamat Alamat varchar 55

5. Email Email varchar 50

6. Password Password varchar 11

7. Spesifikasi File Data Pemesanan

Nama File : Pemesanan

Akronim : pemesanan_id

Fungsi : Menampilkan danmenyimpan data pemesanan

Media : Hard Disk

(15)

Tabel III. 7

Spesifikasi File Pemesanan

1. ID Pemesanan id_pemesanan varchar 15 Primary Key

2. User ID user_id int 11 Foreign Key

4. Tanggal Acara tgl_acara varchar 10

5. Status Status varchar 15

8. Spesifikasi File Data Rias

Nama File : Data Rias

Akronim : rias_id

Fungsi : Menampilkan dan menyimpan data Rias

Media : Hard Disk

Kunci Field : id_rias

(16)

Tabel III.8 Spesifikasi File Rias

1. Rias rias_id Int 11 Primary Key

2. Nama nama_rias varchar 35

4. Harga Rias harga_rias decimal 11

9. Spesifikasi File Data User

Nama File : Data User

Akronim : user_id

Fungsi : Menampilkan danmenyimpan data User

Media : Hard Disk

Kunci Field : id_pemesanan

(17)

Tabel III. 9

Spesifikasi File Data User

1. User ID user_id Int 11 Primary Key

2. Nama Name varchar 20 Foreign Key

3. Username Username varchar 20 Primary Key

4. No Telfon no_telp Int 12

5. Password Password varchar 25

3.5. Pengkodean

Pengkodean yang digunakan dalam program ini adalah sebagai berikut: A. ID Rias

x x 2 0 1 9 0 1 0 1 0 0 1

tahun bulan tanggal No urut

R S 2 0 1 9 0 1 0 1 0 0 1

Contoh identitas Keterangan RS : Kode Rias 2019 : Tahun 01 : Bulan 01 : Tanggal 001 : No Urut

(18)

B. ID Katering

x x 2 0 1 9 0 1 0 1 0 0 1

K T 2 0 1 9 0 1 0 1 0 0 1

tahun bulan tanggal No urut Contoh identitas Keterangan KT : Kode Katering 2019 : Tahun 01 : Bulan 01 : Tanggal 001 : No Urut C. ID Dekorasi x x 2 0 1 9 0 1 0 1 0 0 1

D K 2 0 1 9 0 1 0 1 0 0 1

tahun bulan tanggal No urut Contoh identitas identitas Keterangan DK : Kode Dekorasi 2019 : Tahun 01 : Bulan 01 : Tanggal 001 : No Urut

(19)

D. ID Dokumentasi

x x 2 0 1 9 0 1 0 1 0 0 1

D I 2 0 1 9 0 1 0 1 0 0 1

Contoh identitas identitas Keterangan DI : Kode Dokumentasi 2019 : Tahun 01 : Bulan 01 : Tanggal 001 : No Urut E. ID Gedung x x 2 0 1 9 0 1 0 1 0 0 1

G G 2 0 1 9 0 1 0 1 0 0 1

tahun bulan tanggal No urut Contoh identitas Keterangan GG : Kode Gedung 2019 : Tahun 01 : Bulan 01 : Tanggal 001 : No Urut

(20)

F. ID Konfirmasi

x x 2 0 1 9 0 1 0 1 0 0 1

tahun _bulan tanggal No urut

K F 2 0 1 9 0 1 0 1 0 0 1

tahun _bulan tanggal No urut Contoh identitas Keterangan KF : Kode Konfirmasi 2019 : Tahun 01 : Bulan 01 : Tanggal 001 : No Urut G. ID Users x x 2 0 1 9 0 1 0 1 0 0 1

U S 2 0 1 9 0 1 0 1 0 0 1

tahun _bulan tanggal No urut Contoh identitas Keterangan US : Kode Users 2019 : Tahun 01 : Bulan 01 : Tanggal 001 : No Urut

(21)

H. ID Pelanggan

x x 2 0 1 9 0 1 0 1 0 0 1

P L 2 0 1 9 0 1 0 1 0 0 1

tahun _bulan tanggal No urut Contoh identitas Keterangan PL : Kode Pelanggan 2019 : Tahun 01 : Bulan 01 : Tanggal 001 : No Urut I. ID Pemesan x x 2 0 1 9 0 1 0 1 0 0 1

p s 2 0 1 9 0 1 0 1 0 0 1

tahun _bulan tanggal No urut Contoh

identitas

x x 2 0 1 9 0 1 0 1 0 0 1

p s 2 0 1 9 0 1 0 1 0 0 1

tahun _bulan tanggal No urut Contoh identitas Keterangan PS : Kode Pemesanan 2019 : Tahun 01 : Bulan 01 : Tanggal 001 : No Urut

(22)

3.6. Spesifikasi Program

3.6.1. Struktur Navigasi Halaman Utama Pengunjung

Halaman Utama

Daftar Masuk

Gambar III.3

(23)

3.6.2 Struktur Navigasi Halaman Utama Pelanggan Masuk Halaman Utama dashboard Pilih dokumentasi Konfirmasi pembayaran Pilih katering Pilih rias Pilih dokumentasi Pilih gedung keluar Pilih paket Gambar III. 4

(24)

3.6.3. Struktur Navigasi Halaman Utama Administrator

Masuk

Menu utama

dashboard Data gedung Data dekorasi Data katering Data dokumentasi Data rias Data user Data pelanggan Data pemesanan Data pembayaran keluar

Gambar III. 5

Struktur Navigasi (Halaman Administrator)

3.7. Spesifikasi Sistem Komputer 1. Spesifikasi Perangkat Keras

a. Server

1) Laptop

a) Sistem Operasi : Microsoft Windows 10 b) Program Aplikasi Desain : Sublime

c) Bahasa Pemograman : HTML, PHP, Javascript

d) Web Server : Xampp-v3.2.3

e) Web Browser : Mozila Firefox & Google Chrome

f) Basis Data : MySQL

2) Mouse

3) Koneksi internet Kecepatan 3 Mbps b. Client

(25)

2) Web Browser : Mozila Firefox & Google Chrome

3.8. Implementasi

Implementasi yang ada dalam sistem ini terdiri dari sebagai berikut A. Implementasi Racangan Antar Muka

Berikut ini implementasi rancangan antar muka sebagai berikut 1. Halaman Utama Pengunjung

Halaman ini terdiri dari Pelayanan, daftar, masuk

Gambar III.6

(26)

2. Halaman Registrasi Akun Masuk

Halaman ini berisi tentang penginputan data diri pengunjung sebelum melakukan login sebagai klien dengan membuat akun.

Gambar III. 7

Halaman Registrasi Akun Pelanggan 3. Login Pelanggan

Halaman ini digunakan untuk Pelanggan yang telah melakukan registrasi akun baru sebelum mengakses halaman utama klien dan memulai pemesanan.

(27)

Gambar III.8 Halaman Login Pelanggan 4. Halaman Utama Pelanggan

Di halaman ini Pelanggan dapat memilih tanggal acara pernikahan, dan fasilitas kebutuhan klien.

Gambar III.9

(28)

5. Halaman Konfirmasi Pembayaran

Halaman ini digunakan untuk melakukan konfirmasi pembayaran setelah berhasil melakukan pemesanan online.

Gambar III.10 Konfirmasi Pembayaran 6. Halaman Detail Pemesanan

Halaman ini semua data pesanan yang telah dilakukan pada saat melakukan transaksi pemesanan online yang tersimpan.

Gambar III.11

(29)

7. Halaman Utama Login Administrator

Halaman ini menampilakan form login yang akan dilakukan oleh

administrator untuk mengakses dan mengelola semua data pada website.

Gambar III.12 Halaman Login Admin

8. Halaman Utama Administrator

Pada halaman ini admin dapat mengelola data gedung, dekorasi, dokumentasi, rias, pelanggan, pemesanan, katering, dan bukti pembayaran.

Gambar III.13 Halaman Utama Admin

(30)

9. Halaman Data Pelanggan

Halaman ini menampilkan data diri pelanggan sperti nama, no telp, alamat dan email.

Gambar III.14 Data Pelanggan 10. Halaman Data Pemesanan

Di halaman ini menampilkan data pemesanan sebelum dikonfirmasi oleh

administrator.

Gambar III.15 Data Pemesanan

(31)

11. Halaman Data Bukti Pembayaran

Halaman ini menampilkan bukti transaksi

Gambar III.16 Bukti Transaksi

3.9. Pengujian Unit

Pengujian Program yang dibuat menggunakan blackbox testing yang fokus pada proses masukan dan keluaran program.

A. Pengujian Form Login Admin

Tabel III.10

Hasil Pegujian Black Box Testing Login Admin No Skenario

Pengujian

Test case Hasil yang

diharapkan Hasil Pengujian Kesimpulan 1. Username dan password tidak diisi kemudian klik tombol login Username: (kosong) Password: (kosong) Sistem akan menolak dan menampilkan pesan “Username atau password anda salah” Sesuai Harapan Valid

(32)

2. Mengisi Username dan Password tidak diisi kemudian klik tombol login Username: Admin Password: (kosong) Sistem akan menolak dan menampilkan pesan “Username atau password anda salah” Sesuai Harapan Valid 3. Username tidak diisi dan password diisi kemudian klik tombol login Username: Password: (1234) Sistem akan menolak dan menampilkan pesan “Username atau password anda salah” Sesuai Harapan Valid 4. Mengetikan salah satu salah pada username atau password kemudian klik tombol login Username: Admin Password: 1234567(Salah) Sistem akan menolak dan menampilkan pesan “Username atau password anda salah” Sesuai Harapan Valid 5. Mengetikan Username dan password dengan benar kemudian klik login Username: admin(benar) Password: 1234(benar) Sistem akan menerima dan menampilkan menu utama admin Sesuai Harapan Valid

(33)

B. Pengujian Form Pendaftaran Pelanggan Tabel III.11

Hasil Pegujian Black Box Testing Pendaftaran Pelanggan No Skenario

pengujian

Text case Hasil yang

diharapkan Hasil Pengujia n Kesimpulan 1. Semua field tidak diisi kemudian klik daftar

Nama Anda : (Kosong) Nomor Ponsel: (kosong)

Email : (kosong)

Alamat : (Kosong)

Sistem akan menolak dan menampilkan “Please fill out

this field” Sesuai Harapan Valid 2. Mengisi Nama Anda dan sisanya tidak diisi kemudian klik tombol daftar

Nama Anda : Rahmat Nomor Ponsel : (kosong) Email : (kosong) Alamat : (Kosong) Sistem akan menolak dan menampilkan “Please fill

out this field”

Sesuai Harapan Valid 3. Mengisi Nomor Ponsel dan sisanya tidak diisi kemudian klik tombol daftar

Nama Anda: (Kosong)

Nomor Ponsel : (087654321345) Email : (Kosong) Alamat : (Kosong) Sistem akan menolak dan menampilkan “Please fill

out this field”

Sesuai Harapan Valid 4. Mengisi Email dan sisanya tidak diisi keudian klik tombol daftar

Nomor Ponsel : (kosong)

Email : (rahmat1234@gmail.com) Alamat : ( Kosong) Sistem akan menolak dan menampilkan “Please fill out

this field” Sesuai Harapan Valid 5. Mengisi Email tidak mengunakan format email @dan

Nama Anda : (Kosong) Nomor Ponsel : (Kosong)

Email (rahmat1234gmail.com) Alamat : (Kosong) Menampilkan “ Please enter an email address” Sesuai Harapan Valid

(34)

sisanya tidak diisi kemudian klik tombol daftar 6. Mengisi alamat dan sisanya tidak diisi kemudian klik tombol daftar

Nama Anda : (Kosong) Nomor ponsel : (Kosong)

Email : (Kosong)

Alamat : (jl.raya)

Sistem akan menolak dan menampilkan “Please fill out

this field”

Sesuai Harapan

Valid

C. Pengujian Form Login Pelanggan

Tabel III.12

Hasil Pegujian Form Login Pelanggan N

o

Skenario Pengujian

Test case Hasil yang

diharapkan Hasil Pengujia n Kesimpula n 1. Nama Pengguna dan Kata Sandi tidak diisi kemudian klik tombol Masuk

Nama Pengguna: (kosong) Kata Sandi: (kosong)

Sistem akan menolak dan menampilka n pesan “ Maaf Username atau password anda tidak cocok silahkan coba lagi” Sesuai Harapan Valid 2. Mengisi Nama Pengguna dan Kata Nama Pengguna: Rahmat@gmail.com Kata Sandi: (kosong)

Sistem akan menolak dan menampilka n pesan “ Sesuai Harapan Valid

(35)

Sandi tidak diisi kemudian klik tombol Masuk Maaf Username atau password anda tidak cocok silahkan coba lagi” 3. Nama Pengguna tidak diisi dan Kata Sandi diisi kemudian klik tombol Masuk

Nama Pengguna: (Kosong) Kata Sandi: (123) Sistem akan menolak dan menampilka n pesan “ Maaf Username atau password anda tidak cocok silahkan coba lagi” Sesuai Harapan Valid 4. Mengetika n salah satu salah pada Nama Pengguna atau Kata Sandi kemudian klik tombol Masuk Nama Pengguna: Rahmat@gmail.com Kata Sandi: 125(Salah)

Sistem akan menolak dan menampilka n pesan “ Maaf Username atau password anda tidak cocok silahkan coba lagi” Sesuai Harapan Valid 5. Mengetika n Nama Pengguna dan Kata Sandi dengan Nama Pengguna: Rahmat@gmail.com(benar )

Kata Sandi: 123(benar)

Sistem akan menerima dan menampilka n menu utama Sesuai Harapan Valid

(36)

benar kemudian klik Masuk
