BAB II
LANDASAN TEORI
2.1 Water Flow Sensor G1/2
Water Flow sensor terdiri dari tubuh katup plastik, rotor air, dan sensor hall efek. Ketika air mengalir melalui, gulungan rotor-rotor. Kecepatan perubahan dengan tingkat yang berbeda aliran. Sesuai sensor hall efek output sinyal pulsa. Kelebihan sensor ini adalah hanya membutuhkan 1 sinyal (SIG) selain jalur 5V dc dan Ground. Perhatikan gambar di bawah ini.

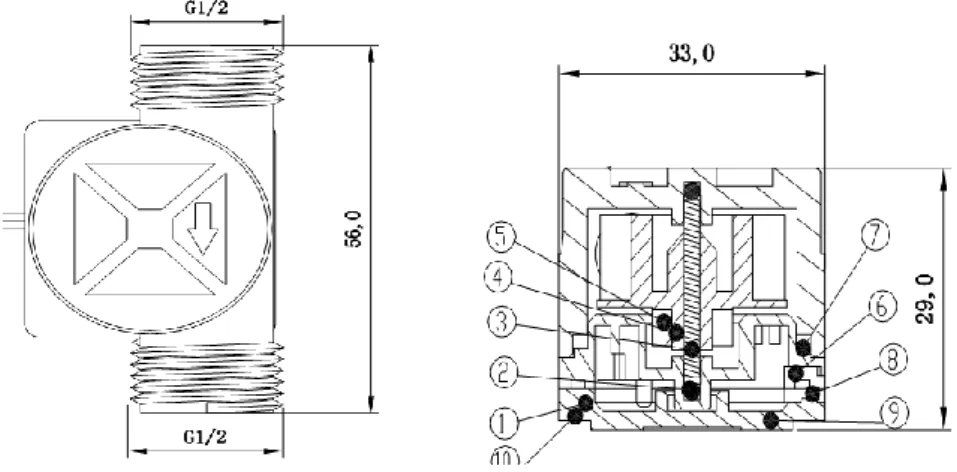

Gambar 2.2 Mechanic Dimensi Water Flow sensor G1/2
No. Name Quantity/
kuantitas
Material Note/ catatan
1 Valve body 1 PA66+33%glass fiber
2 Stainless steel bead 1 Stainless steel SUS304
3 Axis 1 Stainless steel SUS304
4 Impeller 1 POM
5 Ring magnet 1 Ferrite
6 Middle ring 1 PA66+33%glass fiber
7 O-seal ring 1 Rubber
8 Electronic seal ring 1 Rubber
9 Cover 1 PA66+33%glass fiber
11 Cable 1 1007 24AWG
Tabel 2.1 Komponen Sensor
2.1.1 Spesifikasi Sensor Flow
a. Bekerja padategangan5V DC-24VDC b. Arus Maksimum saat ini15 mA(DC5V) c. Berat sensor43 g
d. Tingkat Aliranrentang 0,5~ 60L / menit e. SuhuPengoperasian 0°C~ 80°
f. Operasikelembaban35%~ 90% RH g. Operasitekanan bawah1.75Mpa h. Store temperature -25°C~+80° i. Store humidity 25%~90%RH
Water flow sensor ini terdiri atas katup plastik, rotor air, dan sebuah sensor hall-effect. Prinsip kerja sensor ini adalah dengan memanfaatkan fenomena efek Hall. Efek Hall ini didasarkan pada efek medan magnetik terhadap partikel bermuatan yang bergerak. Ketika ada arus listrik yang mengalir pada divais efek Hall yang ditempatkan dalam medan magnet yang arahnya tegak lurus arus listrik, pergerakan pembawa muatan akan berbelok ke salah satu sisi dan menghasilkan medan listrik. Medan listrik terus membesar hingga gaya Lorentz yang bekerja pada partikel menjadi nol. Perbedaan potensial antara kedua sisi divais tersebut
disebut potensial Hall. Potensial Hall ini sebanding dengan medan magnet dan arus listrik yang melalui divais.
2.2 Mikrokontroler ATMega8535
Mikrokontroler, sebagai suatu terobosan teknologi mikrokontoler dan mikrokomputer, hadir memenuhi kebutuhan pasar (market need) dan teknologi baru. Sebagai teknologi baru, yaitu teknologi semikonduktor dengan kandungan transistor yang lebih banyak namun hanya membutuhkan ruang kecil serta dapat diproduksi secara massal (dalam jumlah banyak) sehingga harga menjadi lebih murah (dibandingkan mikroprosesor). Sebagai kebetuhan pasar, mikrokontroler hadir untuk memenuhi selera industri dan para konsumen akan kebutuhan dan keinginan alat-alat bantu dan mainan yang lebih canggih.
Ilustrasi yang mungkin bisa memberikan gambaran yang jelas dalam penggunaan mikrokontroler adalah aplikasi mesin tiket dalam arena permainan yang saat ini terkenal di Indonesia. Jika kita sudah selesai bermain, maka akan diberikan suatu nilai, nilai inilah yang menentukan berapa jumlah tiket yang bisa diperoleh dan jika dikumpulkan dapat ditukar dengan berbagai macam hadiah. Sistem tiket ini ditangani dengan mikrokontroler, karena tidak mungkin
menggunakan computer PC yang harus dipasang disamping (atau di belakang) mesin permainan yang bersangkutan.
Selain system tiket, kita juga dapat menjumpai aplikasi mikrokontroler dalam bidang pengukuran jarak jauh atau yang dikenal dengan system telemetri. Misalnya pengukuran disuatu tempat yang membahayakan manusia, maka akan lebih nyaman jika dipasang suatu system pengukuran yang bisa mengirimkan data lewat pemancar dan diterima oleh stasiun pengamatan dari jarak yang cukup aman dari sumbernya. Sistem pengukuran jarak jauh ini jelas membutuhkan suatu system akusisi data sekaligus system pengiriman data secara serial (melalui pemancar), yang semuanya itu bisa diperoleh dari mikrokontroler yang digunakan. Tidak seperti sistem komputer, yang mampu menangani berbagai macam program aplikasi (misalnya pengolah kata, pengolah angka dan lain sebagainya), mikrokontroler hanya bisa digunakan untuk satu aplikasi tertentu saja. Perbedaan lainnya terletak pada perbandingan RAM dan ROM-nya. Pada system computer perbandingan RAM dan ROM-nya besar, artinya program-program pengguna disimpan dalam ruang RAM yang relative besar, sedangkan rutin-rutin antarmuka perangkat keras disimpan dalam ruang ROM yang kecil. Sedangkan pada mikrokontroler, perbandingan ROM dan RAM-nya yang besar artinya program control disimpan dalam ROM (bisa Masked ROM atau Flash PEROM) yang ukurannya relatif lebih besar, sedangkan RAM digunakan sebagai tempat penyimpanan sementara, termasuk register-register yang digunakan pada mikrokontroler yang bersangkutan.
Mikrokontroler ATMega8535 merupakan salah satu keluarga dari MCS-51 keluaran Atmel. Jenis Mikrokontroler ini pada prinsipnya dapat digunakan untuk mengolah data per bit ataupun 8 bit secara bersamaan. Pada prinsipnya program pada Mikrokontroler dijalankan bertahap, jadi pada program itu sendiri terdapat beberapa set instruksi dan tiap instriksi itu dijalankan secara bertahap atau berurutan.
Beberapa fasilitas yang dimiliki oleh Mikrokontroler ATMega8535 adalah sebagai berikut :
a. Sebuah Central Processing Unit 8 bit. b. Osilatc : Internal dan rangkaian pewaktu. c. RAM internal 128 byte.
d. Flash Memory 2 Kbyte.
e. Lima buah jalur interupsi (dua buah interupsi eksternal dan tiga buah interupsi internal).
f. Empat buah programmable port I/O yang masing – masing terdiri dari delapan buah jalur I/O.
g. Sebuah port serial dengan control serial full duplex UART.
h. Kemampuan untuk melaksanakan operasi aritmatika dan operasi logika.
Kecepatan dalam melaksanakan instruksi per siklus 1 mikrodetik pada frekuensi 12 MHz.
Mikrokontrol ATMega8535 hanya memerlukan 3 tambahan kapasitor,1 resistor dan 1 kristal serta catu daya 5 Volt. Kapasitor 10 mikro-Farad dan resistor 10 KiloOhm dipakai untuk membentuk rangkaian reset. Dengan adanya rangkaian reset ini ATMega8535 otomatis direset begitu rangkaian menerima catu daya. Kristal dengan frekuensi maksimum 24 MHz dan kapasitor 30 piko-Farad dipakai untuk melengkapi rangkaian oscilator pembentuk clock yang menentukan kecepatan kerja mikrokontroler. Memori merupakan bagian yang sangat penting pada mikrokontroler. Mikrokontroler memiliki dua macam memori yang sifatnya berbeda.
Read Only Memory (ROM) yang isinya tidak berubah meskipun IC kehilangan catu daya. Sesuai dangan keperluannya, dalam susunan MCS-51 memori penyimpanan progam ini dinamakan sebagai memori program.
Random Access Memori (RAM) isinya akan sirna begitu IC kehilangan catu daya, dipakai untuk menyimpan data pada saat progam bekerja. RAM yang dipakai untuk menyimpan data ini disebut sebagai memori data.
Ada berbagai jenis ROM. Untuk mikrokontroler dengan progam yang sudah baku dan diproduksi secara massal, progam diisikan ke dalam ROM pada saat IC mikrokontroler dicetak di pabrik IC. Untuk keperluan tertentu mikrokontroler mengunakan ROM yang dapat diisi ulang atau
Programble-Eraseable ROM yang disingkat menjadi PEROM atau PROM. Dulu banyak
dipakai UV-EPROM (Ultra Violet Eraseable Progamble ROM) yang kemudian dinilai mahal dan ditinggalkan setelah ada flash PEROM yang harganya jauh lebih murah.
Jenis memori yang dipakai untuk Memori Program ATMega8535 adalah Flash PEROM, program untuk mengendalikan mikrokontroler diisikan ke memori itu lewat bantuan alat yang dinamakan sebagai ATMega8535 Flash PEROM Programmer.
Memori Data yang disediakan dalam chip ATMega8535 sebesar 128 byte, meskipun hanya kecil saja tapi untuk banyak keperluan memori kapasitas itu sudah cukup.
Sarana Input/Ouput yang disediakan cukup banyak dan bervariasa. ATMega8535 mempunyai 32 jalur Input/Ouput. Jalur Input/Ouput paralel dikenal sebagai Port 1 (P1.0..P1.7) dan Port 3 (P3.0..P3.5 dan P3.7).
ATMega8535 dilengkapi UART (Universal Asyncronous Receiver/ Transmiter) yang biasa dipakai untuk komunikasi data secara seri. Jalur untuk komunikasi data seri (RXD dan TXD) diletakan berhimpitan dengan P1.0 dan P1.1 di kaki nomor 2 dan 3, sehingga kalau sarana input/ouput yang bekerja menurut fungsi waktu. Clock penggerak untaian pencacah ini bisa berasal dari
oscillator kristal atau clock yang diumpan dari luar lewat T0 dan T1. T0 dan T1 berhimpitan dengan P3.4 dan P3.5, sehingga P3.4 dan P3.5 tidak bisa dipakai untuk jalur input/ouput parelel kalau T0 dan T1 dipakai.
ATMega8535 mempunyai enam sumber pembangkit interupsi, dua diantaranya adalah sinyal interupsi yang diumpankan ke kaki INT0 dan INT1. Kedua kaki ini berhimpitan dengan P3.2 dan P3.3 sehingga tidak bisa dipakai sebagai jalur input/output parelel kalau INT0 dan INT1 dipakai untuk menerima sinyal interupsi.
ATmega8535 merupakan tipe AVR yang telah dilengkapi dengan 8 saluran ADC internal dengan fidelitas 10 bit. Dalam mode operasinya, ADC ATmega8535 dapat dikonfigurasi, baik secara single ended input maupun
differential input. Selain itu, ADC ATmega8535 memiliki konfigurasi pewaktuan, tegangan referensi, mode operasi, dan kemampuan filter derau yang amat fleksibel, sehingga dengan mudah disesuaikan dengan kebutuhan ADC itu sendiri.
Port1 dan 2, UART, Timer 0,Timer 1 dan sarana lainnya merupakan register yang secara fisik merupakan RAM khusus, yang ditempatkan di Special Functoin Regeister (SFR).
2.2.2 Pin-Pin Pada Mikrokontroler ATMega8535
Deskripsi pin-pin oada Mikrokontroler ATMega8535 :
Gambar 2.3 Konfigurasi pin IC Mikrokontroller ATMega8535
VCC : Tegangan Supplay (5 volt) GND : Ground
RESET : Input reset level rendah pada pin ini selama lebih dari panjang pulsa minimum akan menghasilkan reset,walaupun clock
sedangberjalan.
XTAL1 : Input penguat osilator inverting dan input pada rangkaian operasi clock internal.
XTAL2 : Output dari penguat osilator inverting.
AVCC : Pin tegangan suplay untuk port A dan ADC. Pin ini harus
dihubungkan ke VCC walaupun ADC tidak digunakan, maka pin ini harus dihubungkan ke VCC melalui low pass filter.

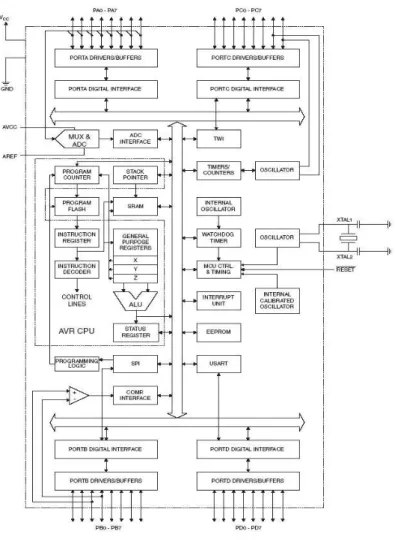

Gambar 2.4 Blok Diagram IC ATMega8535
a. Port A (PA0-PA7)
Port A berfungsi sebagai input analog ke ADC. Port A juga dapatberfungsi sebagai port I/O 8 bit bidirectional, jika ADC tidakdigunakan maka port dapat menyediakan resistor pull-up internal(dipilih untuk setiap bit).
b. Port B (PB0-PB7)
Port B merupakan I/O 8 bit biderectional dengan resistor pull-up internal (dipilih untuk setiap bit)
Port C merupakan I/O 8 bit biderectional dengan resistor pull-up internal (dipilih untuk setiap bit)
d. Port D (PD0-PD7)
Port D merupakan I/O 8 bit biderectional dengan resistor pull-up internal (dipilih untuk setiap bit)
2.3 EEPROM ATMega8535
Mikrokontroler ATMega8535 memiliki EEPROM sebesar 2 Kbyte untuk tempat penyimpanan data dan 256 byte memory Ram. 128 byte dari memory tersebut menempati ruang sejajar dengan register fungsi khudud. Hal ini berarti memory yang 128 byte tersebut memiliki alamat yang sama tetapi beda pada ruang yang terpisah dengan SFR.
Bila suatu perintah diperlukan menuju alamat memory dengan alamat di atas 7FH, maka diperlukan mode pengalamatan yang berbeda sehingga CPU dapat menuju RAM atau menuju memory. Sebagai contoh, perintah pengalamatan langsung berikut akan menuju SFR dengan alamat 0A0H, yaitu P2. Mov 0A0H,#data. Sementara perintah yang untuk menuju memory dengan alamat 0A0H dikerjakan dengan cara pengalamatan tidak langsung, memory akan dituju
buka alamat P2. Mov @R0.#data. Dalam hal ini, operasi stack adalah contoh untuk pengalamatan tidak langsung, sehingga memory dengan alamat di atas 128 pada RAM tersedia untuk keperluan stack.
Demikian juga dengan EEPROM yang ada pada ATMega8535, data pada memori tersebut diset dengan memberikan nilai logika 1 pada bit EEMEM, yaitu bit pada register WMCOM pada alamat SFR dengan nilai lokasi 96H. EEPROM memiliki alamat mulai dari 000H sampai dengan 7FF. Untuk mencapai data dengan alamat tersebut di atas digunakan MOVX, sementara untuk mencapai data dengan alamat terdebut di atas digunakan perintah yang sama tetapi dengan mengatur nilai EEMEN dengan logika LOW.
Selama penulisan ke EEPROM dapat juga dilakukan pembacaan tetapu harus dimulai dari bit MSB, sekali penulisan telah selesai data yang benar telah tersimpan dengan baik pada lokasi memori EEPROM tersebut.
2.4 Resistor
Resistor komponen pasif elektronika yang berfungsi untuk membatasi arus listrik yang mengalir. Berdasarkan kelasnya resistor dibagi menjadi 2 yaitu : Fixed Resistor dan Variable Resistor Dan umumnya terbuat dari carbon film atau metal film, tetapi tidak menutup kemungkinan untuk dibuat dari material yang lain.
Pada dasarnya semua bahan memiliki sifat resistif namun beberapa bahan tembaga perak emas dan bahan metal umumnya memiliki resistansi yang sangat kecil. Bahan – bahan tersebut menghantar arus listrik dengan baik, sehingga dinamakan konduktor. Kebalikan dari bahan yang konduktif, bahan material
seperti karet, gelas, karbon memiliki resistansi yang lebih besar menahan aliran elektron dan disebut sebagai insulator.
2.4.1 Fixed Resistor
Resistor adalah komponen dasar elektronika yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Tipe resistor yang umum berbentuk tabung porselen kecil dengan dua kaki tembaga dikiri dan kanan. Pada badannya terdapat lingkaran membentuk gelang kode warna untuk memudahkan pemakai mengenali besar resistansi tanpa mengukur besarnya dengan ohm meter. Kode warna tersebut adalah standar menufaktur yang dikeluarkan oleh EIA (Electronic Industries Association).
Gambar 2.5 Resistor Karbon
Resistansi dibaca dari warna gelang yang paling depan ke arah gelang toleransi berwarna coklat, emas, atau perak. Biasanya warna gelang toleransi ini berada pada bahan resistor yang paling pojok atau juga dengan lebar yang lebih menonjol, sedangkan warna gelang yang keempat agak sedikit ke dalam. Dengan demikian pemakai sudah langsung mengetahui berapa toleransi dari resitor
tersebut. Kalau anda telah bisa menentukan mana gelang pertama selanjutnya adalah membaca nilai resistansinya.
Biasanya resistor dengan toleransi 5%, 10% atau 20% memiliki gelang (tidak termasuk gelang toleransi). Tetapi resistor dengan toleransi 1% atau 2% (toleransi kecil) memiliki 4 gelang (tidak termasuk gelang toleransi). Gelang pertama dan seterusnya berturut-turut menunjukkan besar nilai satuan, dan gelang terakhir adalah faktor penggalinya.
2.4.2 Variable Resistor
Untuk kelas resistor yang kedua ini terdapat 2 tipe. Untuk tipe pertama dinamakan variable resistor dan nilainya dapat diubah sesuai keinginan dengan mudah dan sering digunakan untuk pengaturan volume, bass, balance, dll. Sedangkan yang kedua adalah semi-fixed resistor. Nilai dari resistor ini biasanya hanya diubah pada kondisi tertentu saja. Contoh penggunaan dari semi-fixed resistor adalah tegangan referensi yang digunakan untuk ADC, fine tune circuit, dll. Ada beberapa model pengaturan nilai Variable resistor, yang sering digunakan adalah dengan cara nya terbatas sampai 300 derajat putaran. Ada beberapa model variable resistor yang harus diputar berkali – kali untuk mendapatkan semua nilai resistor. Model ini dinamakan “Potentiometers” atau
Gambar 2.4 Potensiometer
Pada gambar di atas untuk bentuk 3 biasanya digunakan untuk volume kontrol. Bentuk yang ke 2 merupakan semi fixed resistor dan biasanya di pasang pada PCB (Printed Circuit Board). Sedangkan bentuk 1 dpotentiometers. Ada 3 tipe didalam perubahan nilai dari resistor variabel, perubahan tersebut dapat dilihat pada gambar :
Gambar 2.7 Grafik Perubahan Nilai pada Potensiometer
Pada saat tipe A diputar searah jarum jam, awalnya perubahan nilai resistansi lambat tetapi ketika putarannya mencapai setengah atau lebih nilai perubahannya menjadi sangat cepat. Tipe ini sangat cocok dengan karakteristik telinga manusia. Karena telinga sangat peka ketika membedakan suara dengan volume yang lemah, tetapi tidak terlalu sensitif untuk membedakan perubahan suara yang keras. Biasanya tipe A ini juga disebut sebagai “Audio Taper”
potensiometer. Untuk tipe B perubahan resistansinya adalah linier dan cocok digunakan untuk Aplikasi Balance Control, resistance value adjustment in circuit, dll. Sedangkan untuk tipe C perubahan resistansinya kebalikan dati tipe A.
2.5 Kapasitor
Kapasitor adalah komponen elektronika yang dapat menyimpan muatan listrik. Struktur sebuah kapasitor terbuat dari 2 buah plat metal yang dipisahkan oleh suatu bahan dielektrik. Bahan-bahan dielektrik yang umum dikenal misalnya udara vakum, keramik, gelas dan lain-lain. Jika kedua ujung plat metal diberi tegangan listrik, maka muatan-muatan positif akan mengumpul pada salah satu kaki elektroda metalnya dan pada saat yang sama muatan-muatan negatif terkumpul pada ujung metal yang satu lagi. Muatan positif tidak dapat mengalir menuju ujung kutup negatif dan sebaliknya muatan negatif tidak bisa menuju ke ujung kutup positif karena terpisah oleh bahan elektrik yang non-konduktif. Muatan elektrik ini “tersimpan” selama tidak ada konduktif pada ujung- ujung kakinya. Di alam bebas phenomena kapasitor terjadi pada saat terkumpulnya muatan-muatan positif dan negatif diawan. Kondensator diidentikkan mempunyai dua kaki dan dua kutub yaitu positif dan negatif serta memiliki cairanelektrolit dan biasanya berbentuk tabung.
Lambang kondensator (mempunyai kutub positif dan negatif) pada skema elektronika.
Sedangkan jenis yang satunya lagi kebanyakan nilai kapasitasnya lebih rendah, tidak mempunyai kutub positif atau negatif pada kakinya, kebanyakan berbentuk bulat pipih berwarna coklat, merah, hijau dan lainnya seperti tablet atau kancing baju yang sering disebut kapasitor (capacitor).
Elektroda Dielektrik
Elektroda
Gambar 2.9 Skema Kapasitor
Namun kebiasaan dan kondisi serta artikulasibahasa setiap negara tergantung pada masyarakat yang lebih sering menyebutkannya. Kini kebiasaan orang tersebut hanya menyebutkan salah satu nama yang paling dominan digunakan atau lebih sering didengar. Pada masa kini, kondensator sering disebut kapasitor (capacitor) ataupun sebaliknya yang pada ilmu elektronika disingkat dengan huruf (C). Satuan dalam kondensator disebut Farad.
Adapun cara memperluas kapasitor atau kondensator dengan jalan:
1. Menyusunnya berlapis-lapis. 2. Memperluas permukaan variabel.
3. Memakai bahan dengan daya tembus besar
Kapasitor merupakan komponen pasif elektronika yang sering dipakai didalam merancang suatu sistem yang berfungsi untuk mengeblok arus DC, Filter, dan penyimpan energi listrik. Didalamnya 2 buah pelat elektroda yang saling
berhadapan dan dipisahkan oleh sebuah insulator. Sedangkan bahan yang digunakan sebagai insulator dinamakan dielektrik. Ketika kapasitor diberikan tegangan DC maka energi listrik disimpan pada tiap elektrodanya. Selama kapasitor melakukan pengisian, arus mengalir. Aliran arus tersebut akan berhenti bila kapasitor telah penuh. Yang membedakan tiap - tiap kapasitor adalah dielektriknya. Berikut ini adalah jenis– jenis kapasitor yang dipergunakan dalam perancangan ini.
2.5.1 Electrolytic Capacitor (ELCO)
Elektroda dari kapasitor ini terbuat dari alumunium yang menggunakan membrane oksidasi yang tipis. Karakteristik utama dari Electrolytic Capacitor
adalah perbedaan polaritas pada kedua kakinya. Dari karakteristik tersebut kita harus berhati – hati di dalam pemasangannya pada rangkaian, jangan sampai terbalik. Bila polaritasnya terbalik maka akan menjadi rusak bahkan “MELEDAK”. Biasanya jenis kapasitor ini digunakan pada rangkaian power supply. Kapasitor ini tidak bisa digunakan pada rangkaian frekuensi tinggi. Biasanya tegangan kerja dari kapasitor dihitung dengan cara mengalikan tegangan catu daya dengan 2. Misalnya kapasitor akan diberikan catu daya dengan tegangan 5 Volt, berarti kapasitor yang dipilih harus memiliki tegangan kerja minimum 2 x 5 = 10 Volt.
2.5.2 Ceramic Capacitor
Kapasitor menggunakan bahan titanium acid barium untuk dielektriknya. Karena tidak dikonstruksi seperti koil maka komponen ini dapat digunakan pada rangkaian frekuensi tinggi. Biasanya digunakan untuk melewatkan sinyal frekuensi tinggi menuju ke ground. Kapasitor ini tidak baik digunakan untuk rangkaian analog, karena dapat mengubah bentuk sinyal. Jenis ini tidak mempunyai polaritas dan hanya tersedia dengan nilai kapasitor yang sangat kecil dibandingkan dengan kedua kapasitor diatas.
Gambar 2.11 Ceramic Capacitor
2.5.3 Nilai Kapasitor
Untuk mencari nilai dari kapasitor biasanya dilakukan dengan melihat angka/kode yang tertera pada badan kapasitor tersebut. Untuk kapasitor jenis elektrolit memang mudah, karena nilai kapasitansinya telah tertera dengan jelas pada tubuhnya. Sedangkan untuk kapasitor keramik dan beberapa jenis yang lain nilainya dikodekan. Biasanya kode tersebut terdiri dari 4 digit, dimana 3 digit pertama merupakan angka dan digit terakhir berupa huruf yang menyatakan toleransinya. Untuk 3 digit pertama angka yang terakhir berfungsi untuk menentukan 10n, nilai n dapat dilihat pada tabel dibawah.
2.6 Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya. Transistor dapat berfungsi semacam kran listrik, dimana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.
Pada umumnya, transistor memiliki 3 terminal. Tegangan atau arus yang dipasang di satu terminalnya mengatur arus yang lebih besar yang melalui 2 terminal lainnya. Transistor adalah komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil, dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori, dan komponen-komponen lainnya.
Transistor adalah komponen elektronika yang mempunyai tiga buah terminal. Terminal itu disebut emitor, basis, dan kolektor. Transistor seakan-akan dibentuk dari penggabungan dua buah dioda. Dioda satu dengan yang lain saling digabungkan dengan cara menyambungkan salah satu sisi dioda yang senama. Dengan cara penggabungan seperti dapat diperoleh dua buah dioda sehingga menghasilkan transistor NPN.
Bahan mentah yang digunakan untuk menghasilkan bahan N dan bahan P adalah silikon dan germanium. Oleh karena itu, dikatakan :
1. Transistor germanium PNP 2. Transistor silikon NPN 3. Transistor silikon PNP 4. Transistor germanium NPN
Semua komponen di dalam rangkaian transistor dengan simbol. Anak panah yang terdapat di dalam simbol menunjukkan arah yang melalui transistor.
Gambar 2.12 Simbol Tipe Transistor
Keterangan : C = kolektor E = emiter B = basis
Didalam pemakaiannya transistor dipakai sebagai komponen saklar (switching) dengan memanfaatkan daerah penjenuhan (saturasi) dan daerah penyumbatan (cut off) yang ada pada karakteristik transistor.
Dari banyak tipe-tipe transistor modern, pada awalnya ada dua tipe dasar transistor bipolar junction transistor (BJT atau transistor bipolar) dan field-effect transistor (FET), yang masing-masing bekerja secara berbeda. Transistor bipolar dinamakan demikian karena kanal konduksi utamanya menggunakan dua polaritas pembawa muatan: elektron dan lubang, untuk membawa arus listrik. Dalam BJT, arus listrik utama harus melewati satu daerah/lapisan pembatas dinamakan depletion zone, dan ketebalan lapisan ini dapat diatur dengan kecepatan tinggi dengan tujuan untuk mengatur aliran arus utama tersebut. FET ( juga dinamakan transistor unipolar ) hanya menggunakan satu jenis pembawa muatan (elektron atau hole, tergantung dari tipe FET). Dalam FET, arus listrik utama mengalir
C B E C B E NPN PNP
dalam satu kanal konduksi sempit dengan depletion zone di kedua sisinya (dibandingkan dengan transistor bipolar dimana daerah Basis memotong arah arus listrik utama). Dan ketebalan dari daerah perbatasan ini dapat dirubah dengan perubahan tegangan yang diberikan, untuk mengubah ketebalan kanal konduksi tersebut.Secara umum, transistor dapat dibeda-bedakan berdasarkan banyak kategori:Materi semikonduktor: Germanium, Silikon, Gallium Arsenide.
1. Kemasan fisik: Through Hole Metal, Through Hole Plastic, Surface Mount, IC, dan lain-lain
2. Tipe: UJT, BJT, JFET, IGFET (MOSFET), IGBT, HBT, MISFET, VMOSFET, MESFET, HEMT, SCR serta pengembangan dari transistor yaitu IC (Integrated Circuit) dan lain-lain.
3. Polaritas: NPN atau N-channel, PNP atau P-channel
4. Maximum kapasitas daya: Low Power, Medium Power, High Power 5. Maximum frekwensi kerja: Low, Medium, atau High Frequency, RF
transistor, Microwave, dan lain-lain
6. Aplikasi: Amplifier, Saklar, General Purpose, Audio, Tegangan Tinggi, dan lain-lain.
Pada daerah penjenuhan nilai resistansi persambungan kolektor emiter secara ideal sama dengan nol atau kolektor dan emiter terhubung langsung (short). Keadaan ini menyebabkan tegangan kolektor emiter (VCE) = 0 Volt pada keadaan ideal, tetapi pada kenyataannya VCE bernilai 0 sampai 0,3 Volt. Dengan menganalogikan transistor sebagai saklar, transistor tersebut dalam keadaan on seperti pada gambar .
Gambar 2.13 Transistor sebagai Saklar ON
Saturasi pada transistor terjadi apabila arus pada kolektor menjadi maksimum.
Gambar 2.14 Karakteristik Daerah Saturasi Pada Transistor
Pada daerah penyumbatan,nilai resistansi persambungan kolektor emiter secara ideal sama dengan tak terhitung atau terminal kolektor dan emiter terbuka (open).
Keadaan ini menyebabkan tegangan (VCB) sama dengan tegangan sumber (Vcc). Tetapi pada kenyataannya Vcc pada saat ini kurang dari Vcc karena terdapat arus bocor dari kolektor ke emiter. Dengan menganalogikan transistor sebagai saklar, transistor tersebut dalam keadaan off seperti gambar dibawah ini.
Saklar On Vcc Vcc IC R RB VB I B VBE VCE Saklar Off Vcc Vcc IC R RB VB I B VBE VCE
Titik Sumbat (Cut off) IB > IB(sat) IB = IB(sat) IB Penjenuhan (saturation) IC Rc Vcc IB = 0 VCE Q Titik setimbang
Gambar 2.15 Transistor Sebagai Saklar OFF
Keadaan penyumbatan terjadi apabila besar tegangan habis (VB) sama dengan tegangan kerja transistor (VBE) sehingga arus basis (IB)
2.7 Dioda
Dioda adalah suatu bahan yang dibuat dari bahan yang disebut PN Junction yaitu suatu bahan campuran yang terdiri dari bahan positif (P type) dan bahan negatif (N type). Apabila kedua bahan tersebut dipertemukan maka akan menjadi komponen aktif yang disebut Dioda. P type akan membentuk kaki yang disebut kaki Anoda dan N type akan membentuk Katoda. Pada dioda, arus listrik hanya akan dapat mengalir dari anoda ke kutub katoda.
A K
Gambar 2.16 Simbol Dioda
2.7.1 Karakteristik Dioda
Sifat umum dioda adalah hanya dapat menghantarkan arus listrik ke satu arah saja. Oleh karena itu bila pemasangan dioda terbalik maka dioda tidak akan dapat menghantarkan arus listrik. Prinsip ini biasanya digunakan sebagai pengaman alat elektronika yaitu untuk menunjukkan benar atau salah penyambungan catu daya.
Dioda memiliki dua elektroda (kaki), yaitu anoda dan katoda. Kaki – kaki ini tidak boleh terbalik dalam pemasangannya. Kaki katoda biasanya dekat dengan tanda cincin sedangkan kaki yang jauh dari tanda cincin berarti kaki anoda. Jika P (anoda) diberi tegangan positif dan N (katoda) diberi tegangan negatif maka pemberian tegangan ini disebut bias maju (biased forward), seperti yang diperlihatkan pada gambar 2.14.a. Sebaliknya, bila diberi tegangan yang terbalik yaitu P (anoda) diberi tegangan negatif dan N (katoda) diberi tegangan positif maka pemberian tegangan ini disebut bias mundur (biased reverse). Pada keadaan ini, arus yang mengalir dalam dioda sangat kecil sehingga dapat diabaikan (gambar 2.16.b).
a. Bias Maju ( Biased Forward ) b. Bias Mundur ( Biased Reverse )
Gambar 2.17 Sifat Dioda Bias Maju dan Bias Mundur
Pada saat diberi biased forward, dioda dapat dialiri arus dengan resistansi yang cukup kecil, yang dikenal dengan nama resistansi maju (forward).
P N I A K P N I = 0 A K
Sebaliknya, jika dioda diberi biased reverse, maka arus listrik akan mengalami resistansi yang amat besar dan disebut resistance reverse
Dioda dapat dianggap suatu Voltage Sensitive Electronic Switch, dimana dioda akan menutup atau dalam kondisi ON jika anoda lebih positif dari katoda dan dioda akan terbuka jika kondisi sebaliknya. Macam – macam dioda yang harus diketahui adalah :
1. Dioda Penyearah (Rectifier) 2. Dioda Zener
3. Dioda Cahaya (LED – Light Emiting Dioda)
2.7.2 Dioda Penyearah (Rectifier)
Dioda ini biasanya digunakan pada power supply, namun digunakan juga pada rangkaian radio sebagai detektor, dan lain – lain. Prinsip kerja dari dioda penyearah adalah sebagai berikut :
a. Simbol b. Cara kerja dioda penyearah
Gambar 2.18 Dioda Penyearah Yang Diberi Arus Bolak Balik (AC)
Arus AC yang mendorong elektron keatas melalui resistor, saat melewati dioda hanya ½ periode positif dari tegangan input yang akan memberikan biased forward pada dioda, sehingga dioda akan menghantarkan selama ½ periode
Input Output
positif. Tetapi untuk ½ periode negatif, dioda dibias reverse dan terjadilah penyumbatan karena kecil sekali arus yang dapat mengalir. Dengan demikian, arus AC telah disearahkan oleh dioda ini menjadi arus yang searah (DC).
2.7.3 Dioda Cahaya (LED : Light Emitting Dioda)
LED merupakan salah satu jenis dioda yang mengubah energi perpindahan electron – electron yang jatuh dari pita konduksi ke pita valensi menjadi cahaya. Berwana – warninya cahaya yang dipancarkan ini, dikarenakan jenis bahan yang digunakan berbeda – beda. Bahan – bahannya antara lain gallium, arsen dan fosfor. Penggunaan LED biasanya berhubungan dengan segala hal yang dilihat oleh manusia, seperti untuk mesin hitung, jam digital, dan lain – lain.
A K
Gambar 2.19 Simbol Dioda Cahaya ( LED )
2.8 Relay
Relay adalah suatu rangkaian switch magnetik yang bekerja bila mendapat catu dan suatu rangkaian trigger. Relay memiliki tegangan dan arus nominal yang harus dipenuhi output rangkaian pendriver atau pengemudinya. Arus yang digunakan pada rangkaian adalah arus DC.
Konstruksi dalam suatu relay terdiri dari lilitan kawat (coil) yang dililitkan pada inti besi lunak. Jika lilitan kawat mendapatkan aliran arus, inti besi lunak kontak menghasilkan medan magnet dan menarik switch kontak. Switch kontak
mengalami gaya listrik magnet sehingga berpidah posisi ke kutub lain atau terlepas dari kutub asalnya. Keadaan ini akan bertahan selama arus mengalir pada kumparan relay. Dan relay akan kembali keposisi semula yaitu normaly ON atau Normaly OFF, bila tidak ada lagi arus yang mengalir padanya, posisi normal relay tergantung pada jenis relay yang digunakan. Dan pemakaian jenis relay tergantung pada kadaan yang diinginkan dalam suatu rangkaian.
Menurut kerjanya relay dapat dibedakan menjadi :
a. Normaly Open (NO), saklar akan tertutup bila dialiri arus b. Normaly Close (OFF), saklar akan terbuka bila dialiri arus
c. Change Over (CO), relay ini mempunyai saklar tunggal yang nomalnya tertutup yang lama, bila kumparan 1 dialiri arus maka saklar akan terhubung ke terminal A, sebaliknya bula kumparan 2 dialiri arus maka saklar akan terhubung ke terminal B.
Analogi rangkaian relay yang digunakan pada tugas akhir ini adalah saat basis transistor ini dialiri arus, maka transistor dalam keadaan tertutup yang dapat menghubungkan arus dari kolektor ke emiter yang mengakibatkan relay terhubung. Sedangkan fungsi dioda disini adalah untuk melindungi transistor dari tegangan induksi berlebih, dimana tegangan ini dapat merusak transistor. Jika transistor pada basis tidak ada arus maju, transistor terbuka sehingga arus tidak mengalir dari kolektor ke emiter, relay tidak bekerja karena tidak ada arus yang mengalir pada gulungan kawat.
Bentuk relay yang digunakan da bentuk relay dengan rangkaian driver dapat dilihat pada gambar 2.18.
a. Simbol b. Relay dengan rangkaian driver
Gambar 2.20 Simbol Relay dan Rangkaian Driver
2.10Perancangan Rangkaian LCD (Liquid Crystal Display)
Pada alat ini, display yang digunakan adalah LCD (Liquid Crystal Display) 16 x 2. Untuk blok ini tidak ada komponen tambahan karena mikrokontroler dapat memberi data langsung ke LCD, pada LCD Hitachi - M1632 sudah terdapat driver untuk mengubah data ASCII output mikrokontroler menjadi tampilan karakter. Pemasangan potensio sebesar 5 KΩ untuk mengatur kontras karakter yang tampil. Dan dapat kita lihat pada gambar di bawah:
Gambar 2.21 Fisik LCD 16 x 2
Gambar 2.22 Rangkaian LCD
Rangkaian ini terhubung ke PB.0 .... PB.7, yang merupakan pin I/O dua arah dan pin fungsi khusus, yaitu sebagai Timer/Counter, komperator analog dan SPI mempunyai fungsi khusus sebagai pengiriman data secara serial. Sehingga
nilai yang akan tampil pada LCD display akan dapat dikendalikan oleh Mikrokontroller ATMega8535.
