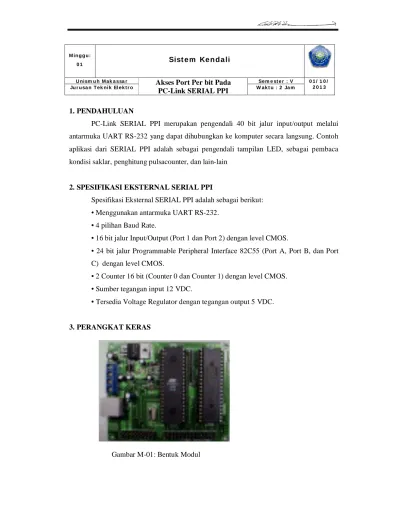

Sistem Kendali Akses Port Per bit Pada P

(1)

M in g g u :

PC-Link SERIAL PPI merupakan pengendali 40 bit jalur input/output melalui

antarmuka UART RS-232 yang dapat dihubungkan ke komputer secara langsung. Contoh

aplikasi dari SERIAL PPI adalah sebagai pengendali tampilan LED, sebagai pembaca

kondisi saklar, penghitung pulsacounter, dan lain-lain

2. SPESIFIKASI EKSTERNAL SERIAL PPI

Spesifikasi Eksternal SERIAL PPI adalah sebagai berikut:

• Menggunakan antarmuka UART RS-232.

• 4 pilihan Baud Rate.

• 16 bit jalur Input/Output (Port 1 dan Port 2) dengan level CMOS.

• 24 bit jalur Programmable Peripheral Interface 82C55 (Port A, Port B, dan Port

C) dengan level CMOS.

• 2 Counter 16 bit (Counter 0 dan Counter 1) dengan level CMOS.

• Sumber tegangan input 12 VDC.

• Tersedia Voltage Regulator dengan tegangan output 5 VDC.

3. PERANGKAT KERAS

(2)

Tata letak kompnen

Alokasi dan spesifikasi Port

Perhatikan gambar di atas, pada konfigurasi J3 VCC dan GND masing-masing

adalah tegangan output (5 Volt) dan ground. P1.0 sampai P1.7 adalah pin ( terdapat 8 pin )

pada Port 1 dan P2.0 sampai P2.7 adalah pin pada Port 2. Selanjutnya dengan bantuan

program komputer masing-masing pin pada Port 1 dan 2 dapat diprogram agar berlogika

(3)

Contoh 1

Rled). Dalam kondisi P1.0 berlogika 1 maka led tidak menyala. Sebaliknya Jika keluaran

P1.0 berlogika 0 dengan tegangan keluaran kira-kira 0 Volt, maka arus yang mengalir pada

led cukup besar sehingga mampu menyalakan led. Rangkaian pada gambar diatas ( disebut

active low) dapat dipakai untuk mendeteksi kondisi keluaran sebuah pin pada Port.

Apabila led nyala maka pin berlogika 0, dan sebaliknya

Contoh 2

menyala. Sebaliknya Jika keluaran P2.0 berlogika 1 dengan tegangan keluran kira-kira 5

Volt, maka arus yang mengalir pada led cukup besar sehingga mampu menyalakan led.

(4)

kondisi keluaran sebuah pin pada Port. Apabila led padam maka pin berlogika 0, dan

sebaliknya

4. BIT SET/RESET

Command untuk Bit Set/Reset akan menulis/output salah satu bit dari Port 1atau Port 2.

Pemilihan bit ditentukan oleh nilai D0, D1, dan D2. Sedangkan nilai yang dituliskan ke bit

ditentukan oleh V. GND

(5)

Contoh 3

01000000 atau 64 desimal. Jika diinginkan pin P1.0 pada Port 1 menghasilkan keluaran

logika 1 maka P2/ P1 berisi 0. D2, D1, D0 berisi 0 0 0 ( bit 0 yang diakses) dan V berisi 1.

Bilangan biner agar pin P1.0 pada Port 1 menghasilkan keluaran logika 1 adalah

01000001 atau 65 desimal. Apabila menggunakan rangkaian active low maka pin P1.0

logika 0 ditandai dengan led nyala, dan jika pin P1.0 logika 1 menghasilkan led padam.

Soal

1. Isilah tabel berikut

Pin Port 1 Keluaran Biner Desimal Kondisisi led rangkaian

(6)

Active Low Active High
