PENGARUH ADITIF PADA SINTESIS NANOPARTIKEL Mn2O3
MELALUI PROSES SOL-GEL Sherly Kasuma Warda Ningsih Jurusan Kimia Fakultas Matematika dan IPA
Universitas Negeri Padang
ABSTRACT: Preparation of manganese oxide by sol-gel process has been studied. Mangese nitrate and isopropanol were used as precursor and solvent, respectively. The addition of various additives that used in this research were diethanolamine (DEA), ethylene diamine and ethylene gycol. The powders were formed by drying in the temperature of 110-110 oC and after heating at 500 oC for (1) one hour. The products were obtained black powders. The products were characterized by X-ray diffraction (XRD) and Scanning Electron Microscopy (SEM). The XRD patterns showed Mn2O3 forms were produced generally. Crystallite sizes of Mn2O3 were obtained in the range 54-82 nm. SEM micrograph clearly showed that powder had a bulk surface and hollow with hollow size is 0.1-1.9 µm approximately.
Key words: Mn2O3 ,nanoparticle, sol-gel process, bulk, hollow
PENDAHULUAN
Sintesis nanopartikel material oksida mangan merupakan kajian yang sangat berkembang saat ini, hal ini disebabkan karena memiliki aplikasi yang bervariasi (Apte et al., 2006). Mangan oksida merupakan salah satu material dari golongan transisi yang banyak diteliti. Mangan oksida memiliki dua struktur kerangka yaitu struktur Kristal berlapis dan struktur tunnel (Feng et al.,
1999).
Diantara senyawa oksida mangan yang bamyak dikenal adalah padatan MnO yang berwarna hijau terang, Mn3O4, Mn2O3 dan MnO2 yang berwarna hitam dan oksida ini ditemukan secara alami di alam adalah MnO2, Mn2O3, Mn3O4 dan MnO. Material mangan oksida berwarna hitam-kecoklatan secara khas terdapat dalam bentuk butiran yang bagus, kristalin dan lapisan (coating) (Ullmans, 1987).
Kristalin oksida mangan merupakan material yang mempunyai sifat yang dapat mengadsorpsi molekul (molecule adsorptive) dan sebagai penukar kation (cation-exchange) yang baik (Feng et al., 1999). Mn3O4 merupakan material oksida mangan yang memiliki banyak aplikasi yaitu sebagai media penyimpan magnetik dengan densitas tinggi (high-density magnetic storage media), material elektrokimia dan sebagai sumber utama ferrite yang memiliki aplikasi dalam elektronika (Apte, et al, 2006).
Polimorfi Mn2O3 merupakan kartalis yang ramah lingkungan untuk karbon monoksida (CO), pengoksidasi polutan organic dan mampu mendekomposisi gas nitrogen oksida (NO), dan substrat terpenting pada oksida Li-MnO (Yuan et al., 2004). Oksida mangan dapat digunakan sebagai penukar ion (ion-sieves), penukar molekul (molecule-sieves), katalis, material elektrokimia dan dalam teknologi informatika.
Pembuatan oksida mangan telah dilakukan sebelumnya dengan menggunakan berbagai metoda, yang menghasilkan senyawa oksida mangan dengan struktur dan morfologi yang berbeda (Zhao, et al., 2004 dan Peng, et al., 2004). Pembuatan material ini dapat menggunakan metoda solid state, hidrotermal, irradiation microwave dan Chemical Vapor Deposition (CVD)
Pada penelitian ini pembuatan material oksida mangan dilakukan dengan menggunakan proses sol-gel. Adapun precursor yang digunakan adalah mangan nitrat tetrahidrat karena tidak begitu berbahaya bagi kesehatan dan lebih murah. Isopropanol digunakan sebagai pelarut dan menggunakan variasi aditif yaitu dietanolamin (DEA), etilen diamin dan etilen glikol yang
berfungsi sebagai penstabil (stabilization agent) dan sebagai pembantu kelarutan (dissolution
agent). Proses sol-gel merupakan proses pembuatan material anorganik melalui reaksi kimia
dalam suatu larutan pada suhu rendah. Peralatan yang diperlukan lebih sederhana, suhu nya relatif redah serta menghasilkan material dengan tingkat kehomogenan yang tinggi (Brinker et
al., 1996, Schmidt., 1998). Penelitian ini diharapkan dapat memberikan informasi aktual tentang
sintesis nanopartikel oksida mangan yang dibuat dengan variasi aditif melalui proses sol-gel. BAHAN DAN METODE
Alat dan Bahan
Peralatan yang digunakan dalam pembuatan larutan ialah magnetik stirrer, stirrer bar dan peralatan gelas, petridish. Oven digunakan untuk pengeringan dan furnace untuk pemanasan. Mangan nitrat tetrahidrat (Mn (NO3)2.4H2O) dari Merck sebagai prekursor, isopropanol (pa) sebagai pelarut, DEA, etilen diamin dan etilen gikol for synthesis sebagai aditif. Peralatan X-ray Difraction (XRD) digunakan untuk melihat struktur kristal dan Scanning Electron Microscopy (SEM) untuk melihat morfologi permukaan atau mikrostruktur.
Prosedur Kerja
Isopropanol ditambahkan ke dalam aditif DEA sambil diaduk dengan stirer sampai DEA terlarut semuanya. Kemudian ditambahkan mangan nitrat tetrahidrat tetap sambil diaduk, larutan tetap diaduk selama ± 24 jam pada suhu kamar sampai terbentuk larutan yang homogen. Perbandingan komposisi mangan nitrat dan aditif yang digunakan yaitu 1:2 dengan konsentrasi mangan nitrat 0,5. Dengan cara yang sama untuk aditif yang lain (eteilen diamin dan etilen glikol). Larutan homogen yang diperoleh setelah pengadukan dikeringkan dengan oven pada suhu 100-110 oC selama ± 4 jam. Powder yang terbentuk dipanaskan dalam furnace pada suhu 500 oC selama ± 1 jam. Sampel dikarakteriasi dengan XRD dan SEM.
HASIL DAN PEMBAHASAN
Pemakaian aditif pada sintesis oksida mangan berguna untuk membuat larutan menjadi stabil. Sintesis mangan oksida ini menggunakan variasi aditif yaitu DEA, etilen diamin dan etilen glikol. Pengamatan dilakukan setelah pengadukan selama ± 24 jam. Penambahan aditif dilakukan pada dua kondisin yaitu penambahan diawal dan diakhir. Hasil pengamatan secara visual terhadap larutan prekursor dapat dilihat pada Tabel 1.
Dari Tabel 1 terlihat bahwa penambahan aditif DEA dan etilen diamin pada waktu diawal dan diakhir memiliki kehomogenan yang bagus sedangkan penambahan aditif etilen glikol memberikan larutan yang agak kental, hal ini disebabkan densitas etilen glikol lebih tinggi (Ullmans., 1987).

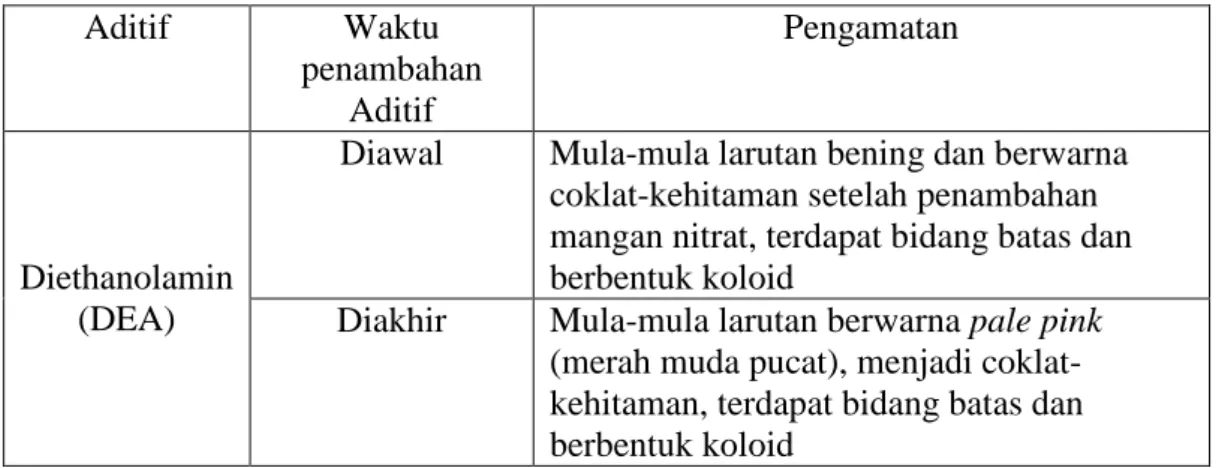

Tabel 1. Hasil pengamatan secara visual pembuatan larutan mangan (II) dengan variasi aditif
Aditif Waktu penambahan Aditif Pengamatan Diethanolamin (DEA)
Diawal Mula-mula larutan bening dan berwarna coklat-kehitaman setelah penambahan mangan nitrat, terdapat bidang batas dan berbentuk koloid
Diakhir Mula-mula larutan berwarna pale pink (merah muda pucat), menjadi coklat-kehitaman, terdapat bidang batas dan berbentuk koloid
Etilendiamin
Diawal Larutan pada awalnya bening dan setelah penambahan mangan nitrat berwarna coklat-kehitaman. Koloid yang terbentuk lebih homogeny dan lama terbentuk bidang batas Diakhir Mula-mula larutan berwarna pale pink
(merah muda pucat) dan berubah warna menjadi coklat-kehitaman dan koloid yang terbentuk lebih homogen
Etilen glikol
Diawal Larutan pada awalnya bening dan setelah penambahan mangan nitrat berwarna coklat-kehitaman terbentuk koloid dan bidang batas
Diakhir Mula-mula larutan berwarna pale pink (merah muda pucat) dan berubah warna menjadi coklat-kehitaman dan terbentuk lebih homogeny
Larutan prekursor dikeringkan dalam oven pada suhu 100-110 oC selama ± 4 jam. Pengeringan ini bertujuan untuk menguapkan pelarut isopropanol. Setelah proses pengeringan ini diperoleh powder kering yang berwarna coklat-kehitaman. Selanjutnya dilakukan proses pemanasan dengan menggunakn furnace pada suhu 500 oC selama ± 1 jam untuk mendapatkan oksida mangan. Hasil pengamatan secara visual setelah pemanasan dengan furnace terlihat pada Tabel 2.
Pada Tabel 2 terlihat bahwa pemakaian aditif etilen diamin dan DEA menghasilkan powder yang sangat halus dan homogen. Sedangkan dengan menggunakan etilen glikol memberikan powder yang agak kasar dan kurang homogen. Analisis XRD dilakukan untuk menentukan struktur powder mangan oksida yang dipanaskan pada suhu 500 oC dengan variasi aditif.

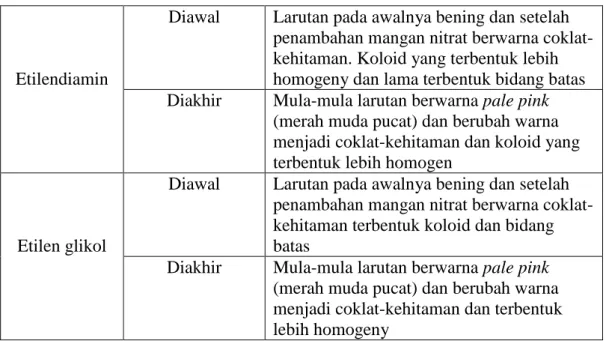

Tabel 2.Hasil pengamatan secara visual powder mangan oksida pada suhu 500 oC selama ± 1
Jenis Pengamatan
Isopropanol + DEA + Mangan nitrat Powder berwarna hitam dan ukuran partikel halus
Isopropanol + Mangan nitrat + DEA Powder berwarna hitam dan ukuran partikel sangat halus dan lebih homogen Isopropanol + etilendiamin + Mangan
nitrat
Powder berwarna hitam dan ukuran partikel sangat halus dan sangat homogen Isopropanol + Mangan nitrat +
etilendiamin
Powder berwarna hitam dan ukuran partikel sangat halus dan sangat homogen Isopropanol + etilen glikol + Mangan
nitrat
Powder berwarna hitam dan ukuran partikel agak kasar dan kurang homogen
Pola XRD
Gambar 1. Pola XRD powder mangan oksida dengana aditif DEA
Gambar 1 memperlihatkan pola difraksi sinar-X powder mangan oksida dengan aditif DEA pada suhu pemanasan 500 oC selama ± 1 jam. Pola XRD dari lapisan tipis ini memiliki intensitas tertinggi dengan puncak yang khas pada 2 = 32,9. Puncak-puncak lainnya juga terdeteksi pada 2 = 23,2; 36,0 ;38,2; 45,1; 49,3; 55,1 dan 65,7. Dari pola XRD ini dapat ditetapkan bahwa mangan oksida yang terbentuk adalah Mn2O3 dengan ukuran kristalnya sekitar 54 nmdan sedikit bercampur dengan Mn3O4 sesuai dengan data JCPDS No : 24-0508 dan No : 24-0734. Adanya pembentukan pembentukan Mn3O4 diduga karena DEA mengandung banyak karbon (Ullmans., 1987), sehingga kelebihan karbon itu akan mereduksi sebagian Mn2O3 menjadi Mn3O4.
Pada Gambar 2 terlihat pola XRD powder mangan oksida dengan menggunakan aditif etilendiamin. Pola XRD sampel ini memiliki intensitas tertinggi dengan puncak yang khas pada 2 = 23,1; 38,2; 45,1; 49,3; 55,1 dan 65,7 dengan puncak yang tajam.
Gambar 2. Pola XRD powder mangan oksida dengan aditif etilendiamin
10 20 30 40 50 60 70 0 100 200 (2o) I n t e n s i t a s (a u
)
10 20 30 40 50 60 70 0 100 200 300 (2o) Intensitas (au)Dari pola XRD ini, mangan oksida yang terbentuk adalah Mn2O3 sesuai dengan data JCPDS No : 24-0508 dengan ukuran kristal sekitar 82 nm. Dari pola XRD ini tidak terlihat puncak selain puncak Mn2O3.
Gambar 3 merupakan pola XRD powder mangan oksida dengan aditif etilen glikol. Pola difraksi yang ditunjukkan hampir sama dengan pola XRD dengan aditif etilen diamin. Mangan oksida yang terbentuk adalah Mn2O3 dengan struktur ortorombik (JCPDS No: 24-0508) dengan ukuran kristal sekitar 62 nm.
Gambar 3. Pola XRD dengan aditif etilen glikol
Scanning Electron Microscopy (SEM)
Gambar 4. Foto SEM powder mangan oksida dengan perbesaran 2.000x
10 20 30 40 50 60 70 0 100 200 (2o) Intensitas (au)
Morfologi permukaan dari powder mangan oksida pada suhu 500 oC dengan perbesaran 2.000x dan 10.000x dapat dilhat pada Gambar 4 dan Gamabr 5, memperlihatkan secara jelas permukaan adanya rongga (hollow) dengan ukuran 0,1-1,9 μm dengan ukuran bongkahan 2,5-80 μm. Adanya rongga ini akan bermanfaat untuk katalis dan adsorben.
Gambar 5. Foto SEM powder mangan oksida dengan perbesaran 10.000x SIMPULAN
Dari hasil penelitian ini dapat disimpulkan sintesis mangan oksida dapat dilakukan dengan menggunakan proses sol-gel, menggunakan mangan nitrat tetrahidrat dan isopropanol sebagai prekursor dan pelarut serta DEA, etilendiamin, etilen glikol sebagai aditif. Powder mangan oksida yang terbentuk adalah Mn2O3 dengan struktur ortorombik, ukuran kristal sekitar 54-82 nm serta mikrostruktur permukaan berbentuk rongga (hollow) dengan ukuran 0,1-1,9 µm.
SARAN
Bagi peneliti selanjutnya, maka disarankan mempelajari aktivitas katalitik dari produk mangan oksida yang dihasilkan.
DAFTAR PUSTAKA
Apte, S.K., Naik, S.D., Sonowane, R.S., Kale, A.B, Mandale., Das, B.K. 2006. Nanosized Mn3O4
(Hausmanite) by Microwave Irradiation Method. Materials Research Bulletin., 41 :
647-654.
Brinker, C.J and Schrener, G.W. 1996. Sol – Gel Science the Physics and Chemistry of Sol-gel Processing., Academic Press., New York : 908-1013.
Feng, Q., Kanoh, H and K.Ooi. 1999. Manganese Oxide Porous Crystal. J. Mater., 9: 319-33. Schmidt, H. 1998. Chemistry of Naterial Preparation by the Sol-Gel Process. J. Non Cryst
Solids., 100: 51-64.
Ullmans. 1987. Encyclopedia of Industrial Chemistry, Vol. A.16. Crambridge, New York, USA: 124-131.
Xi, G., Peng, Y., Zhu, Xu, L., Zhang, W., Yu, W.C., Qian, Y. 2004. Preparation of β MnO2
Nanorods Through a γ-MnOOH Precursors Route. Materials. Research Bulletin., 39 :
1641-1648.
Yuan, Z.Y., Ren, T.Z., Du, G., Su, B.L. 2004. A Facil Preparation of Single Cristalline α-Mn2O3
Nanorods by Ammonia-Hydrotermal Treatment of MnO2. Chemical Physics Letters.,
389 : 83-86.
Zhao, L. and Wang, R. 2004. γ-MnO2 Nano-Sieve Membrane: Preaparation, Characterization
