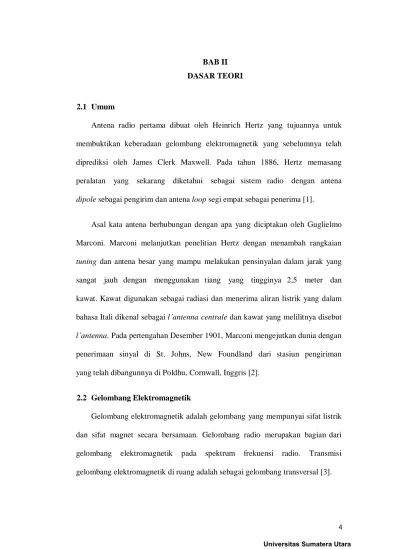

BAB II DASAR TEORI

2.1 Umum

Antena radio pertama dibuat oleh Heinrich Hertz yang tujuannya untuk membuktikan keberadaan gelombang elektromagnetik yang sebelumnya telah diprediksi oleh James Clerk Maxwell. Pada tahun 1886, Hertz memasang peralatan yang sekarang diketahui sebagai sistem radio dengan antena

dipole sebagai pengirim dan antena loop segi empat sebagai penerima [1].

Asal kata antena berhubungan dengan apa yang diciptakan oleh Guglielmo Marconi. Marconi melanjutkan penelitian Hertz dengan menambah rangkaian

tuning dan antena besar yang mampu melakukan pensinyalan dalam jarak yang sangat jauh dengan menggunakan tiang yang tingginya 2,5 meter dan kawat. Kawat digunakan sebagai radiasi dan menerima aliran listrik yang dalam bahasa Itali dikenal sebagai l’antenna centrale dan kawat yang melilitnya disebut

l’antenna. Pada pertengahan Desember 1901, Marconi mengejutkan dunia dengan penerimaan sinyal di St. Johns, New Foundland dari stasiun pengiriman yang telah dibangunnya di Poldhu, Cornwall, Inggris [2].

2.2 Gelombang Elektromagnetik

Gelombang elektromagnetik adalah gelombang yang mempunyai sifat listrik dan sifat magnet secara bersamaan. Gelombang radio merupakan bagian dari gelombang elektromagnetik pada spektrum frekuensi radio. Transmisi gelombang elektromagnetik di ruang adalah sebagai gelombang transversal [3].

(2)

Gelombang berosilasi secara periodik atau berulang – ulang ditandai dengan adanya frekuensi (rata – rata pergerakan tiap pengulangan atau banyaknya getaran tiap detik), dapat diketahui dari Persamaan (2.1) [1]:

(2.1)

Dimana : f adalah frekuensi dalam hertz (Hz) T adalah periode dalam detik.

Gelombang dikarakteristikkan oleh panjang gelombang dan frekuensi. Panjang gelombang (λ) memiliki hubungan dengan frekuensi (f) dan kecepatan (v) yang ditunjukan pada Persamaan (2.2) [1]:

(2.2)

Kecepatan (v) bergantung pada medium. Frekuensi adalah besaran yang lebih mendasar dan tidak bergantung pada medium. Ketika medium rambat adalah hampa udara (free space) [1], maka :

c = 3 x 108 m/s

(2.3)

2.3 Antena

Antena adalah elemen terpenting pada setiap sistem telekomunikasi tanpa kabel (nirkabel/wireless), tidak ada sistem telekomunikasi wireless yang tidak memiliki sebuah antena.

Antena merupakan suatu rangkaian yang dirancang untuk bisa memancarkan dan atau menerima gelombang elektromagnetik. Antena sebagai alat pemancar adalah sebuah alat yang digunakan mengubah gelombang elektomagnetis tertutun

(3)

didalam saluran transmisi kabel menjadi gelombang yang merambat di ruang bebas dan sebagai alat penerima mengubah gelombang elektromagnetis yang merambat di ruang bebas menjadi gelombang elektromagnetis tertutun dapat diperlihatkan pada Gambar 2.1 [4].

`

Gambar 2.1 Peran Antena di sistem komunikasi nirkabel

Dengan definisi antena tersebut, adalah suatu kepastian, bahwa di setiap sistem komunikasi tanpa kabel terdapat komponen yang bisa mengubah gelombang tertutun menjadi gelombang ruang bebas dan kebalikannya, komponen ini adalah antenna.

Pada sistem komunikasi tanpa kabel yang modern, sebuah antena harus berfungsi sebagai antena berfungsi sebagai antena yang bisa memancarkan dan menerima gelombang dengan baik untuk suatu arah tertentu [4].

Beberapa antena dikenal luas dengan berbagai bentuk dan kegunaan pada frekuensi kerja yang beragam, diantaranya kawat (wires), loop, aperture,reflektor, microstrip dan juga bentuk susunan dari antena-antena tersebut seperti ditunjukkan pada Gambar 2.2.

` gelombang ruang bebas gelombang ruang bebas gelombang tertuntun gelombang tertuntun

(4)

Gambar 2.2 Macam-Macam Antena (a) Thin dipole (b) loop (c) horn (d) helix (e) microstrip

Untuk komunikasi 2 arah, dapat digunakan antena yang sama untuk transmisi dan penerimaan. Hal ini dapat dilakukan karena antena apa pun ketika memindahkan energi dari lingkungan sekeliling ke terminal penerima masukan memiliki efisiensi yang sama saat antena memindahkan energi dari terminal pemancar keluar ke lingkungan sekeliling, dengan anggapan frekuensi yang sama digunakan pada kedua arah [5].

2.4 Pola Radiasi

Pola radiasi antena merupakan representasi grafis yang mengGambarkan komponen radiasi pada antena sebagai fungsi ruang. Pola radiasi antena menjelaskan bagaimana antena meradiasikan energi ke ruang bebas atau bagaimana antena menerima energi. Gambar 2.3 menunjukkan pola radiasi antena dalam dua dimensi dan tiga dimensi.

(a) (b) (c)

(5)

Gambar 2.3 Dimensi Pola Radiasi Antena

Dua Gambaran pola radiasi yang paling penting adalah pola bidang medan listrik E dan pola bidang medan magnet H. Pada bidang medan listrik E merupakan Gambaran pola radiasi yang diperoleh dari nilai maksimum pengarahan radiasi di mana medan listrik E terbentang pada bidang Gambar. Sama halnya dengan pola bidang medan listrik E, pola bidang medan magnet H merupakan Gambaran pola radiasi yang diperoleh dari nilai maksimum pengarahan radiasi di mana medan magnet H terbentang pada bidang Gambar. Bidang medan listrik E dan bidang medan magnet H saling tegak lurus. Gambar2.4 menunjukkan koordinat bidang pada pola radiasi, di mana warna ungu menyatakan bidang medan listrik E dan warna biru menyatakan bidang medan magnet H [6].

(6)

Gambar 2.4 Ilustrasi Bidang Pola Radiasi Antena

Antena unidirectional mempunyai pola radiasi yang terarah dan dapat menjangkau jarak yang relatif jauh. Gambar 2.5 merupakan Gambaran secara umum bentuk pancaran yang dihasilkan oleh antena

unidirectional.

Gambar 2.5 Bentuk Pola Radiasi Antena Unidirectional

Apabila dalam koordinat polar atau grafik, pola radiasi bidang medan magnet Hdan E ditunjukkan pada Gambar 2.6.

(7)

Gambar 2.6 Bentuk Pola Radiasi Antena UnidirectionalDalam Koordinat Polar

Antena omnidirectional mempunyai pola radiasi yang diGambarkan seperti bentuk kue donat (doughnut) dengan pusat berimpit. Antena

omnidirectional pada umumnya mempunyai pola radiasi 360 derajat jika dilihat pada bidang medan magnetnya. Gambar 2.7 merupakan Gambaran secara umum bentuk pancaran yang dihasilkan oleh antena omnidirectional.

Gambar 2.7 Bentuk Pola Radiasi Antena

Omnidirectional

Apabila dalam koordinat polar atau grafik, pola radiasi bidang meda magnet H dan E ditunjukkan pada Gambar 2.8.

(8)

Gambar 2.8 Bentuk Pola Radiasi Antena Omnidirectional

Dalam Koordinat Polar

Definisi – definisi pola radiasi antena adalah sebagai berikut [6] :

a. Pola isotropis adalah pola sebuah antena didefinisikan sebagai radiasi serba sama ke segala arah, pola ini dibentuk oleh sebuah radiator isotropis (sumber titik, sebuah antena non-fisik yang tidak mempunyai arah).

b. Pola keterarahan merupakan sebuah pola dikarakterisasi oleh beberapa radiasi yang efisien dalam satu arah dibandingkan arah lainnya (secarafisik antena yang dapat direalisasikan adalah antena pengarah saja).

c. Pola omnidirectional merupakan sebuah pola yang serba sama dalam pemberian ruang radiasinya.

d. Pola bidang utama yaitu pola bidang E dan bidang H dari sebuah polarisasi linier antena. Bidang E adalah bidang yang terdiri vektor medan elektrik dan arah radiasinya maksimum. Bidang H adalah bidang yang terdiri vektor medan magnetik dan arah radiasinya maksimum.

(9)

a. Cuping radiasi (Radiation Lobe) merupakan puncak intensitas radiasi tertinggi disekitar daerah intensitas radiasi terendah.

b. Cuping utama (Main Lobe) merupakan cuping radiasi pada arah radiasi maksimum.

c. Cuping minor (Minor Lobe) merupakan cuping radiasi lainnya dari pada cuping utama.

d. Cuping sisi (Side Lobe) merupakan sebuah cuping radiasi dalam arah lainnya daripada arah radiasi yang dipusatkan.

Parameter-parameter pola radiasi antena tersebut diatas terlihat pada Gambar 2.9 .

Gambar 2.9 Parameter - Parameter Pola Antena (Pola Daya Ternormalisasi)

2.5 Jenis-jenis Antena

Beberapa jenis antena yang sering digunakan yaitu antenna isoptropis dan antena direksional.

(10)

2.5.1Antena Isoptropis

Antena isotropis merupakan sumber titik yang memancarkan daya ke segala arah dengan intensitas yang sama, seperti permukaan bola. Karena itu dikatakan pola radiasi antena isotropis berbentuk bola. Antena ini tidak ada dalam dunia nyata dan hanya digunakan sebagai dasar untuk merancang dan menganalisa struktur antena yang lebih kompleks [3]. Gambar 2.10 menunjukkan pola pancaran antena isotropis.

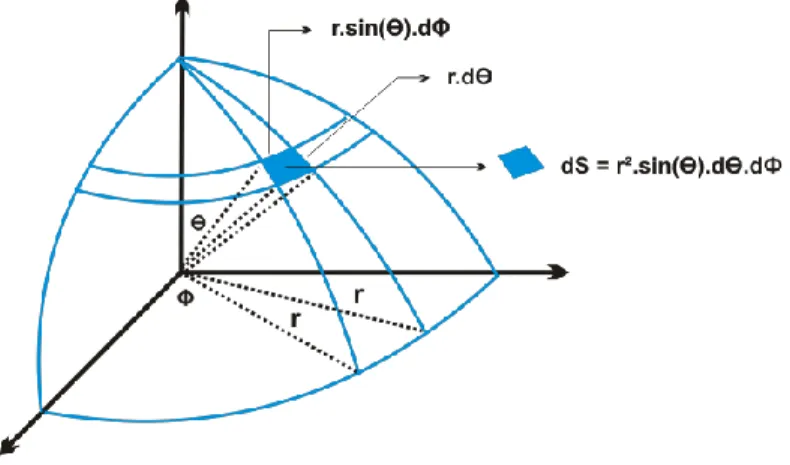

Gambar 2.10 Antena Isoptropis

2.5.2 Antena Direksional

Berdasarkan direktivitasnya, antena directional dibagi menjadi antena

unidirectional dan antena omnidirectional. Antena unidiretional adalah antena yang memancarkan dan menerima sinyal hanya dari satu arah. Sedangkan antena

omnidirectional adalah antena yang memancarkan dan menerima sinyal dari segala arah.

(11)

2.5.2.1 Antena Unidirectional

Antena unidirectional memancarkan dan menerima sinyal hanya dari satu arah. Hal ini ditunjukkan dengan bentuk pola radiasinya yang terarah. Antena unidirectional mempunyai kemampuan direktivitas yang lebih dibandingkan jenis – jenis antena lainnya. Kemampuan direktivitas ini membuat antena ini lebih banyak digunakan untuk koneksi jarak jauh. Dengan kemampuan direktivitas ini membuat antena mampu mendengar sinyal yang relatif kecil dan mengirimkan sinyal lebih jauh. Umumnya antena

unidirectional mempunyai spesifikasi gain tinggi tetapi beamwidth kecil. Hal ini menguntungkan karena kecilnya beamwidth menyebabkan berkurangnya derau yang masuk ke dalam antena. Semakin kecil bidang tangkapan (aperture), semakin naik selektivitas antena terhadap sinyal wireless yang berarti semakin sedikit derau yang ditangkap oleh antena tersebut [7]. Beberapa macam antena unidirectional antara lain antena Yagi-Uda, antena parabola, antena helix, antena log-periodik, dan lain – lain [8]. Gambar 2.11 salah satu jenis antena unidirectional yaitu antena Yagi-Uda.

(12)

2.5.2.2 Antena Omnidirectional

Antena omnidirectional memancarkan dan menerima sinyal dari segala arah dengan daya yang sama. Untuk menghasilkan cakupan area yang luas, gain antena omnidirectional harus memfokuskan dayanya secara horizontal, dengan mengabaikan pola pancaran ke atas dan ke bawah. Dengan demikian, keuntungan dari antena jenis ini adalah dapat melayani jumlah pengguna yang lebih banyak dan biasanya digunakan untuk posisi pengguna yang melebar. Kesulitannya adalah pada pengalokasian frekuensi untuk setiap sel agar tidak terjadi interferensi. Antena jenis ini biasanya digunakan untuk posisi pelanggan yang melebar. Direktivitas antena omnidirectional berada dalam arah vertikal. Bentuk pola radiasi antena omnidirectional diGambarkan seperti bentuk kue donat (doughnut) dengan pusat berimpit. Kebanyakan antena ini mempunyai polarisasi vertikal, meskipun tersedia juga polarisasi horizontal. Antena omnidirectional

dalam pengukuran sering digunakan sebagai pembanding terhadap antena yang lebih kompleks [7]. Contoh antena omnidirectional antara lain antena dipole, antena Brown, antena coaxial, antena super-turnstile, antena groundplane, antena

collinear, antena slotwave guide, antenna wifi dan lain – lain [8]. Gambar 2.12 menunjukan salah satu contoh antena omnidirectional yaitu antena wifi.

(13)

2.6 Antena Array

Pada komunikasi jarak jauh digunakan antena yang memiliki gain yang tinggi. Dengan gain yang tinggi ini, bisa didapatkan nilai Equivalent Isotrop Radiated Power (EIRP) yang juga tinggi, yang akan menjamin jangkauan yang lebih besar.

Pada aplikasi radar digunakan antenna yang memiliki beamwidh yang sangat sempit, yang akan menentukan resolusi sudut dari radar tersebut, sehingga bisa mendeteksi objek-objek yang berdekatan sebagai objek deteksi yang terpisah.

Untuk mendapatkan antena yang seperti ini, kita bisa memperbesar ukuran dari antena itu sampai melebihi panjang gelombangnya. Tetapi alternatif seperti ini akan memberikan masalah baru, yaitu munculnya side lobe tambahan dengan peredaman yang menggangu. Makin panjang/besar antena tersebut, makin banyak

side lobe-nya, juga masalah yang yang berkaitan dengan mekanis dari antenna yang terus membesar.

Dengan menggunakan beberapa antena yang disusun menurut konfigurasi geometris dan elektris tertentu. Susunan antena ini disebut antena Array . Antena yang disusun menjadi kelompok biasanya antenna yang sejenis, hal ini diprioritaskan untuk mempermudah analisis, sintesis dan juga fabrikasi [4] .

Ada beberapa parameter yang digunakan untuk mengontrol pola radiasi dari antena array:

1. Konfigurasi geometris array

2. Jarak dari satu elemen antena ke antena lainnya

(14)

4. Phase arus atau tegangan pada feeding

5. Pola radiasi masing-masing elemen

Pada antena array terdapat array factor yang merupakan faktor pengali dari medan listrik dari elemen tunggal. Array factor ini yang menentukan bagaimana pola radiasi dan seberapa besar tingkat daya yang diradiasikan oleh antena tersebut.

2.7 Antena Smart

Antena Smart adalah suatu teknologi yang menggabungkan sistem antena array dengan kemampuan proses sinyal untuk mengoptimalkan pola radiasi penerimaan baik secara adaptive maupun otomatis. Dengan teknologi ini dapat menggubah pola radiasi secara otomatis sebagai respon terhadap lingkungan sinyalnya sehingga dapat meningkatkan performa sistem komunikasi nirkabel yang digunakan [9]. Skema antena smart pada Gambar 2.13.

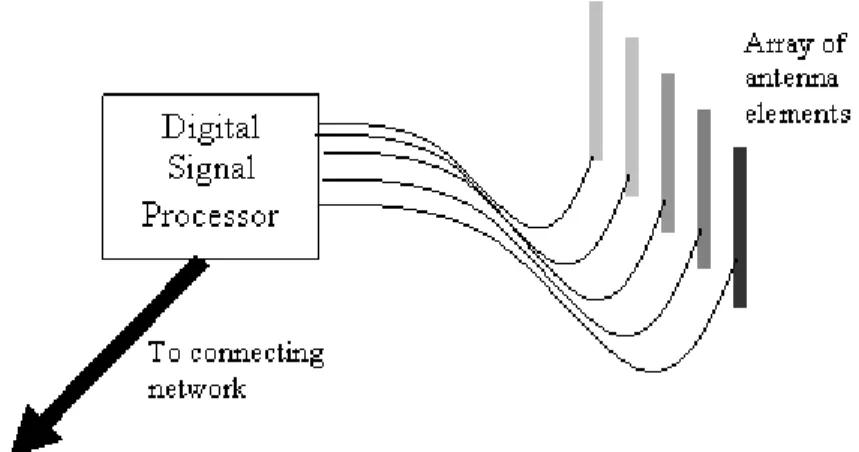

Gambar 2.13 Skema Antena smart

2.8 Sistem Antena Smart

Ada dua jenis sistem antena smart yaitu sistem switched beam array dan sistem adaptive array.

(15)

2.8.1 Sistem Adaptive Array

Sistem adaptive array memberikan sudut yang lebih luas dikarenakan memiliki kemampuan untuk beradaptasi pola radaisi terhadadap sinyal RF. Dengan kata lain, sistem ini dapat langsung mengirimkan sinyal pengarahan ketika penekanan pola beam antena di dalam interferensi langsung. Secara sederhana, Sistem adapative array dapat menyesuaikan pola radiasi yang cocok untuk masing-masing pengguna [10].

2.8.2 Sistem Swiched Beam Array

Sistem switched beam adalah teknik paling mudah antena smart. Sistem ini membentuk beam tetap dengan sensitivitas yang tinggi diarah tertentu. Sistem antena seperti ini mendeteksi kekuatan sinyal , kemudiaan memilih dari salah satu

beam, dan mengganti dari satu beam ke beam yang lain seiring dengan telepon yang bergerak sepanjang sektor, dapat di ilustrasikan pada Gambar 2.14 [10].

Gambar 2.14 Switched beam Coverage Pattern

Switched beam merupakan dasar fungsi switching, dapat memilih beam

(16)

phasa dari sinyal yang digunakan untuk mendistribusi element antena, beam

utama dapat diarahkan ke berbagai arah berbeda sepanjang ruang. Daripada membentuk pola antena direksional, switched beam mengkombinasikan output dari multiple antena sehingga membentuk sektor area beam sempit dengan lebih selektivitas spatial yang dapat tercapai secara konvensional, pendekatan antena tunggal. Sumber literature yang lain disebut dengan phased array antena atau

multibeam antena. Konfigurasi tersebut terdiri dari beberapa buah fix beam

dengan satu beam diarahkan ke arah sinyal yang diinginkan atau beam tunggal (dengan pergeseran phasa) yang diarahkan ke arah sinyal yang diinginkan. Secara umum konsep Switched-lobe adalah dynamical phased array (DPA). Berdasarkan konsep, direction of arrival (DOA) algoritma tertanam dalam sistem. DOA adalah estimasi pertama dan kemudian parameter di dalam sistem mengatur berdasarkan arah sudut yang diinginkan. Dengan cara ini daya terima maksimal tapi dibutuhkan cara desain antena yang lebih rumit. Elemen yang digunakan dalam sistem array ini harus dihubungkan dengan sumber atau penerima oleh jaringan distribusi. Salah satu jaringan multiple beamforming yang paling umum digunakan adalah matriks butler [10].

2.9 Matriks Butler

Salah satu metode merancang fixed beam dengan menggunakan matriks butler. Matriks butler adalah metode yang menghasilkankan simulasi fixed beam

yang menggunakan phase shifter. Asumsikan array linear berjumlah N elemen, jika N=2n elemen, array faktor dapat ditulis [11]:

(17)

Dengan

Adapun cakupan berkas yang dihasilkan menggunakan matriks butler

adalah:

(2.4)

Cakupan berkas adalah cakupan antara pusat arah paling sebelah kiri ke sebelah paling kanan. Maka berdasarkan Persamaan 2.4 terlihat bahwa untuk jaringan butler 4x4, dengan N=4, d= 1/2 λ, maka area cakupannya adalah 970.

Dalam merancang switchables beam menggunakan matriks butler (N x N) membutuhkan quad-hybrid atau directional coupler dan phase shifter. Asumsikan N jumlah antena , n quad-hybrid dan m phase shifter sehingga [12]:

(2.5)

(2.6)

dengan

(18)

2.9.1 Phase Shifter

Phase shifter merupakan bagian saluran transmisi dengan panjang tertentu yang digunakan untuk menggeser fasa sinyal yang melewatinya. Setiap saluran yang lebih panjang dengan nilai tertentu dari dari saluran referensi merupakan

phase shifter.

2.9.2 Quad Hybrid

Quadrature hybrid adalah directional coupler 3 db yang menghasilkan beda fasa 900 pada kedua keluarannya. Hybrid 900 terdiri dari saluran utama yang mengkopel saluran sekunder dengan 2 seperempat panjang gelombang. Gambar 2.15 menunjukkan quad hybrid.

Gambar 2.15 Hybrid 900

Dengan semua port pada keadaan matched, jika sinyal masuk pada port 1, sinyal keluaran pada dua port lainnya (2,3) akan memiliki amplitudo yang sama tetapi berbeda fasa.
