BAB III
ANALISA DAN PERANCANGAN
3.1.Analisa
Suatu perancangan dibutuhkan adanya analisa sistem, dikarenakan agar perancangan tersebut dapat dilihat kelebihan maupun kekurangannya. Dengan adanya analisa ini maka perancangan dapat terstruktur dengan baik dan maksimal, baik dalam segi sistemnya maupun perancangan aplikasinya.
Analisa tahap pembelajaran ini sangat perlu dilakukan agar tujuan dari pembelajaran aplikasi ini dapat tercapai dengan baik. Tahapan pembelajaran yang akan digunakan pada aplikasi ini disesuaikan dengan teori yang telah di uraikan pada bab sebelumnya. Pengguna aplikasi ini dapat belajar tentang fauna reptil dari beberapa materi yang diberikan, setelah itu pengguna juga dapat melakukan evaluasi beberapa soal tebak gambar yang diberikan untuk hasil yang telah di peroleh pengguna tersebut.
3.2.Perancangan
Pada tahap ini penulis melakukan perancangan aplikasi berupa perancangan desain struktur navigasi, hirarki menu, perancangan flowchart, perancangan storyline, dan perancangan storyboard.
3.3.Desain Struktur Navigasi
Pada Navigasi ini memudahkan untuk merancang aplikasi yang akan dibuat dalam menentukan lokasi pada setiap halaman yang ada. Berikut ini adalah gambar struktur navigasi dari aplikasi media pembelajaran tentang fauna reptil.
Loading Bar Menu Utama
Keluar Aplikasi Tentang Aplikasi
Latihan Soal Fakta Unik Materi Reptilia
Ragam Reptilia
Apa Itu Reptilia
Pertahanan Reptilia
Makanan Dan Mencari Makan
Reproduksi Reptilia
Ordo Chelonia
Ordo Squamata
Ordo Crocodilia
Ordo Sphenodontia
Kura-kura Penyu
Kadal Ular
Buaya
Tuatara
Gambar : 3.1 Struktur Navigasi Aplikasi Media Pembelajaran Tentang Fauna Reptil.
3.4.Hirarki Menu
Hierarki menu yang digunakan adalah hierarchial model untuk memberikan gambaran tentang beberapa susunan file yang nantinya akan dibuat. Secara hierarki “Aplikasi Media Pembelajaran Tentang Fauna Reptil” dapat digambarkan sebagai berikut :
3.4.1. Hirarki Menu Utama
Pada menu utama terdapat beberapa menu diantaranya menu materi reptilia, menu ragam reptilia, menu fakta unik, menu latihan soal, menu tentang aplikasi, dan tombol keluar.
Menu Utama
Fakta Unik Latihan Soal
Tentang
Penulis Keluar Materi
Reptilia Ragam
Reptilia
Gambar : 3.2 Hirarki Menu Utama
3.4.2. Hirarki Materi Reptilia
Pada menu materi reptilia ini terdapat beberapa materi, diantaranya materi apa itu reptilia?, materi pertahanan reptilia, materi makanan dan mencari makan, materi reprodusi reptilia.
Apa itu reptilia
Pertahanan reptilia
Makanan dan mencari makan
Reproduksi reptilia Materi Reptilia
Gambar : 3.3 Hirarki Menu materi reptilia
3.4.3. Hirarki Ragam Reptilia
Pada menu ragam reptilia terdapat 4 kelompok jenis reptil yaitu, Ordo Chelonia, Ordo Squamata, Ordo Crocodilia, Ordo Sphenodontia.
Ragam Reptilia
Ordo Sphenodontia
Penyu Kura-kura Kadal Buaya
Ordo Crocodilia Ordo Squamata
Ordo Chelonia
Tuantara Ular
Gambar : 3.4 Hirarki Menu ragam reptilia
3.4.4. Hirarki Latihan Soal
Pada menu soal latihan terdapat soal-soal latihan sesuai dengan teori/materi yang terkait, terdapat dialog kembali ke menu, dan mulai lagi setelah mengklik tombol selesai.
Score
Kembali ke Menu
Latihan Soal
Mulai Lagi

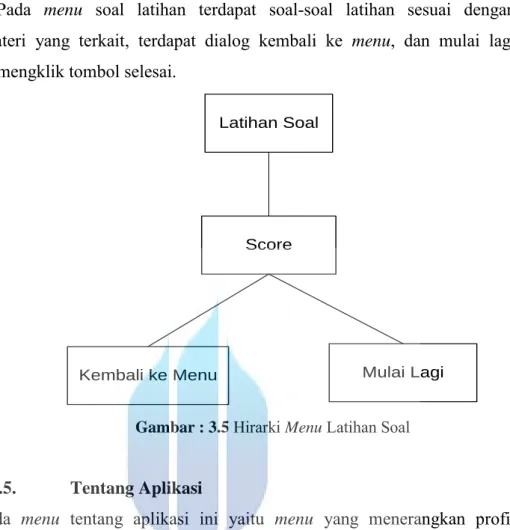

Gambar : 3.5 Hirarki Menu Latihan Soal
3.4.5. Tentang Aplikasi
Pada menu tentang aplikasi ini yaitu menu yang menerangkan profil pembuat, terdapat tombol kembali ke menu, dan tombol keluar aplikasi.
.
About
Kembali ke Menu Keluar Aplikasi
Gambar : 3.6 Hirarki Menu Tentang Aplikasi
3.5.Perancangan Bagan Alir (Flowchart)
Sistem flowchart menggunakan tahapan proses dari suatu sistem, termasuk sistem multimedia.
Menu Utama : 1.Materi Reptilia 2.Ragam Reptilia 3.Fakta Unik 4.Latihan Soal 5.About
Pilihan -1
Pilihan -2
Pilihan -3
Pilihan -4
Pilihan -5
EXIT
END
Kembali Ke Menu Tampilan Layar About
Tampilan Layar Fakta Unik Materi
Reptilia
Ragam Reptilia
Tampilan Layar Latihan Soal Ya
Tidak
Ya
Ya Tidak
Tidak
Tidak
Tidak Ya
Ya
Tidak Start
Tampilan Splash
Perancangan Flowchart Menu Utama
Tidak
Ya
Ya

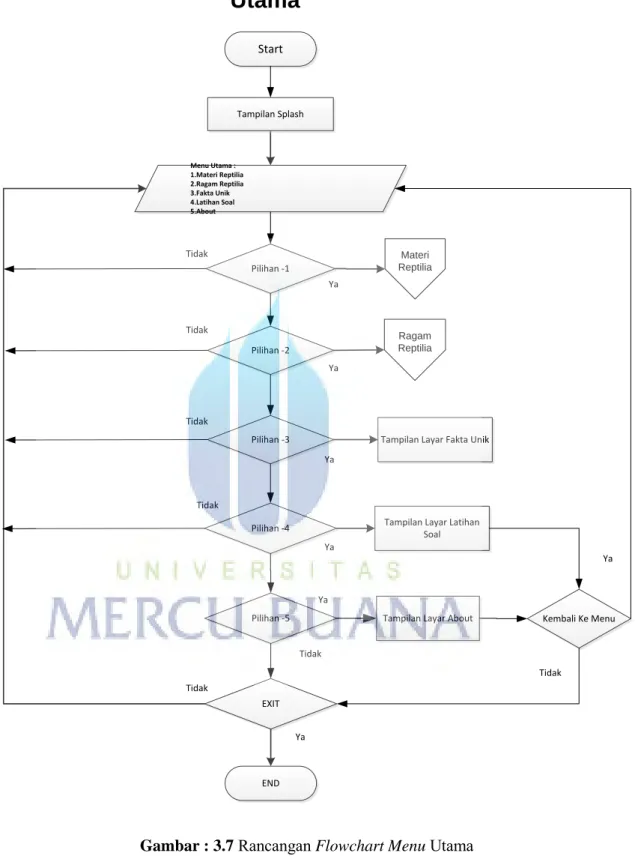

Gambar : 3.7 Rancangan Flowchart Menu Utama
Materi Reptilia
Pilih Menu:
1.Apa itu Reptilia?
2.Pertahanan Reptilia 3.makanan dan mencari makan 4.Reproduksi Reptilia
Pilihan -1
Pilihan -2
Pilihan -3
Pilihan -4
Tampilan Layar Apa itu Reptil
Pertahanan Reptilia
Makanan Dan Mencari Makan
Reproduksi Reptilia Ya
Tidak
Tidak
Tidak
Ya
Ya
Ya
Menu Utama Tidak
Perancangan Flowchart Materi Reptilia
Gambar : 3.8 Rancangan Flowchart Materi Reptilia
Pilihan : 1.Ordo Chelonia 2.Ordo Squamata 3.Ordo Crocodilia 4.Ordo Sphenodontia
Pilihan - 1
Pilihan - 2
Pilihan - 3
Pilihan - 4
Ordo Chelonia
Ordo Squamata
Ordo Crocodilia
Ordo Sphenodontia Ragam Reptilia
Perancangan Flowchart Ragam Reptilia
Kura-kura
Buaya
Tuatara Penyu
Kadal
Ular
END
Pilih hewan
Pilih hewan Tidak Ya
Tidak
Tidak
Ya
Ya
Tidak Ya
Gambar : 3.9 Rancangan Flowchart Ragam Reptilia
3.6.Perancangan Storyline
Dalam proses pembuatan sebuah aplikasi storyline sangat penting untuk menentukan apa saja yang harus dibuat untuk tahap selanjutnya nantinya sesuai dengan informasi yang ingin disampaikan.
3.6.1. Scene Intro
Intro atau tampilan judul pembuka yang pertama kali muncul saat program aplikasi dijalankan, scene intro ini menampilkan halaman judul aplikasi, berupa splash yang menuju ke menu utama.
3.6.2. Scene Menu Utama
Scene Menu utama ini menampilkan enam tombol button yang berjajar secara horizontal. Pada tiap tombol akan menuju ke masing-masing scene, diantaranya scene materi reptilia, scene ragam reptilia, scene fakta unik, scene latihan soal, scene tentang penulis, dan tombol exit untuk keluar dari aplikasi ini.
3.6.3. Scene Materi Reptilia
Pada scene ini, user akan masuk ke halaman materi reptilia. Terdapat beberapa pilihan utama penjelasan materi-materi dasar tentang teori ini, yaitu:
1. Apa itu reptilia?
2. Pertahanan Reptilia
3. Makanan dan mencari makan 4. Reproduksi reptilia
3.6.4. Scene Apa Itu Reptil ?
Pada scene pengenalan materi ini berisi berbagai penjelasan materi dasar pengenalan definisi reptilia.
3.6.5. Scene Pertahanan Reptilia
Pada scene pengenalan materi ini berisi berbagai penjelasan materi mengenai pertahanan reprilia.
3.6.6. Scene Makanan dan Mencari Makan
Pada scene pengenalan materi ini berisi berbagai penjelasan materi mengenai makanan dan mencari makan.
3.6.7. Scene Reproduksi Reptilia
Pada scene pengenalan materi ini berisi berbagai penjelasan materi mengenai reproduksi reptilian.
3.6.8. Scene Ragam Reptilia
Pada scene ragam reptilia ini, berisi beberapa pilihan tautan yang nantinya akan menuju ke penjelasan jenis reptilia. Diantaranya :
1. Ordo Chelonia 2. Ordo Squamata 3. Ordo Crocodila 4. Ordo Sphenodontia
3.6.9. Scene Ordo Chelonia
Pada scene Ordo Chelonia ini berisi penjelasan dari sub ordo dan juga terdapat gambar dari sub ordo tersebut. Di bawah penjelasan tersebut terdapat dua tombol button, yang salah satunya mengarah ke jenis hewan reptilia tersebut. yaitu :
1) Penyu 2) kura-kura.
3.6.10. Scene jenis hewan reptil [ Penyu ]
Pada scene ini terdapat beberapa gambar jenis hewan penyu dalam bentuk grid view.
3.6.11. Scene jenis hewan reptil [ kura-kura ]
Pada scene ini terdapat beberapa gambar jenis hewan kura-kura dalam bentuk grid view.
3.6.12. Scene Ordo Squamata
Pada scene Ordo squamata ini berisi penjelasan dari sub ordo dan juga terdapat gambar dari sub ordo tersebut. Di bawah penjelasan tersebut terdapat dua tombol button, yang salah satunya mengarah ke jenis hewan reptilia tersebut,yaitu:
1) Kadal 2) Ular
3.6.13. Scene jenis hewan reptil [ Kadal ]
Pada scene ini terdapat beberapa gambar jenis hewan kadal dalam bentuk grid view.
3.6.1. Scene jenis hewan reptil [ Ular ]
Pada scene ini terdapat beberapa gambar jenis hewan ular dalam bentuk grid view.
3.6.14. Scene Ordo Crocodilia
Pada scene Ordo Crocodilia ini berisi penjelasan dari sub ordo dan juga terdapat gambar dari sub ordo tersebut. Di bawah penjelasan tersebut terdapat tombol button, yaitu :
1) Buaya
3.6.15. Scene jenis hewan reptil [ Buaya ]
Pada scene ini terdapat beberapa gambar jenis hewan buaya dalam bentuk grid view.
3.6.16. Scene Sphenodontia
Pada scene Ordo Sphenodontia ini berisi penjelasan dari sub ordo dan juga terdapat gambar dari sub ordo tersebut. Di bawah penjelasan tersebut terdapat tombol button, yaitu :
1) Tuatara
3.6.17. Scene jenis-jenis hewan reptil [ Tuatara ]
Pada scene ini terdapat beberapa gambar jenis hewan tuatara dalam bentuk grid view.
3.6.18. Scene About
Pada scene about ini berisi penjelasan tentang profil dari si pembuat aplikasi tersebut.
3.7.Perancangan Storyboard
Storyboard merupakan deskripsi dari masing-masing tampilan dari kejadian yang akan dimainkan. Dengan mencantumkan semua objek serta komponen- komponen aplikasi yang akan dibuat. Dalam satu kolom storyboard mewakili satu tampilan dilayar monitor. Berikut beberapa susunan storyboard yang dibuat:
3.7.1. Halaman Judul Pembuka
Halaman judul Pembuka merupakan tampilan awal masuk aplikasi. Pada halaman ini, halaman judul pembuka berupa splash yang akan menampilkan halaman utama aplikasi.

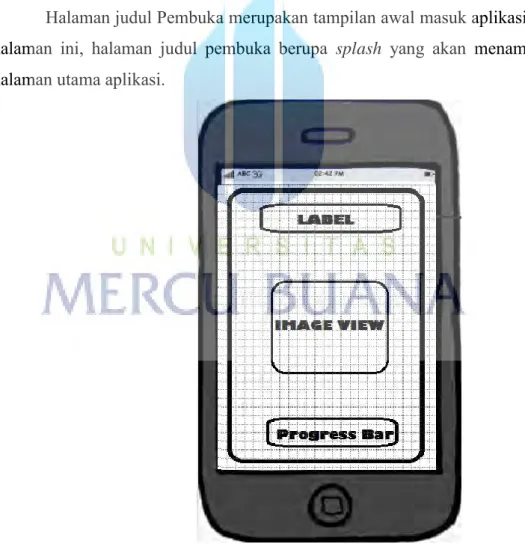

Gambar 3.10 Storyboard Halaman Loading Bar
3.7.2. Halaman Pengantar (Menu Utama)
Setelah halaman splash tampil, maka akan masuk ke dalam halaman menu utama. Pada halaman menu utama, terdapat enam tombol, Tombol- tombol tersebut secara terurut terdiri dari “Materi Reptilia”, “Ragam Reptilia”,
“Fakta Unik”, “Latihan Soal”, “Tentang Penulis”, dan “Tombol Keluar”.
Gambar 3.11 Storyboard Halaman Pengantar (Menu Utama)
3.7.3. Halaman Menu Materi Reptilia
Pada halaman ini, user akan masuk ke halaman pengenalan materi.
Saat memilih materi pada halaman menu, di antaranya “Apa Itu Reptil”,
“Reptilia-Makanan Dan Mencari Makan”, “Reproduksi Reptil”, “Pertahanan Reptil”. Halaman materi ini menggunakan listview untuk menampilkan pilihan materi, user memilih pilihan materi yang akan dibaca dengan menekan salah satu materi yang terdapat pada listview yang sudah dibuat. Untuk kembali melihat listview materi dari tampilan informasi materi yang telah dibaca, user
menggunakan tombol kembali yang terdapat pada ponsel android. Begitu juga untuk kembali ke menu utama, user menggunakan tombol kembali.
Gambar 3.12 Storyboard Halaman Menu Materi Reptilia
Ketika ditekan salah satu listview materi di atas, maka akan menampilkan informasi materi tersebut. Rancangan tampilan halaman informasi materi dapat dilihat pada gambar dibawah ini jika list yang dipilih adalah materi
“Apa itu Reptil”.
Gambar 3.13 Storyboard Halaman Menu Deskripsi apa itu Reptilia
Untuk mempermudah pembuatan aplikasi, materi pembelajaran tampilannya langsung menggunakan html dan file file html inilah yang dipanggil nanti dari file java.
3.7.4. Halaman Menu Ragam Reptilia
Pada halaman ini menu yang dipilih adalah ragam reprilia, berisi empat macam menu kelas reptil, yaitu: menu “Ordo Chelonia”, menu ”Ordo Squamata”, menu “ Ordo Crocodila” , menu “Ordo Sphenodontia”. Berikut adalah tampilan menu ragam reptilia.
Gambar 3.14 Storyboard Halaman Menu Ragam Reptilia
Selanjutnya jika mengklik salah satu menu dari ragam reptil di atas akan masuk ke menu deskripsi ragam reptil, berikut adalah tampilannya.
Gambar 3.15 Storyboard Halaman Menu Deskripsi Ragam Reptil
Selanjutnya, pada rancangan halaman sebelumnya, jika mengklik tombol jenis-jenis reptil, Maka akan menampilkan halaman menu jenis- jenis reptil dalam bentuk gridview maka akan tampak halaman menu seperti pada gambar dibawah ini
Gambar 3.16 Storyboard Halaman Menu jenis-jenis Reptilia
3.7.5. Halaman Menu Fakta Unik
Pada halaman menu ini, terdapat beberapa fakta-fakta menarik seputar fauna reptil. Halaman ini di buat menggunakan html agar dapat mempermudah pembuatan aplikasi.
Gambar 3.17 Storyboard Halaman Menu Fakta Unik
3.7.6. Halaman Menu Latihan Soal
Pada halaman ini pengguna akan masuk ke halaman latihan soal, berisi soal-soal latihan mengenai materi yang terkait untuk menguji sejauh mana user dalam memahami materi. Berikut ini adalah halaman tampilan latihan soal.
Gambar 3.18 Storyboard Halaman Menu Latihan Soal
3.7.7. Halaman Menu About
Pada halaman ini menu yang dipilih adalah about, berisi tentang penjelasan profil idenditas pembuat. Pada menu tersebut terdapat tombol “menu utama” dan “keluar”.
Gambar 3.19 Storyboard Halaman Menu About
