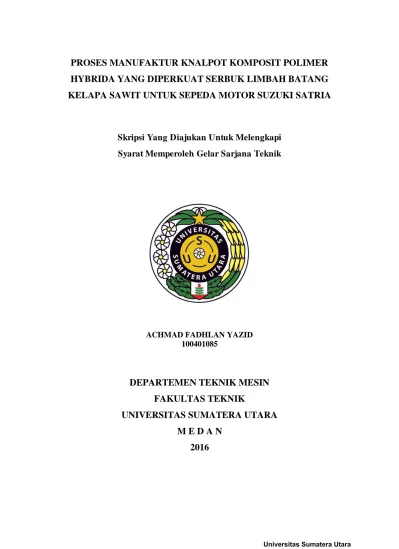

PROSES MANUFAKTUR KNALPOT KOMPOSIT POLIMER
HYBRIDA YANG DIPERKUAT SERBUK LIMBAH BATANG
KELAPA SAWIT UNTUK SEPEDA MOTOR SUZUKI SATRIA
Skripsi Yang Diajukan Untuk Melengkapi
Syarat Memperoleh Gelar Sarjana Teknik
ACHMAD FADHLAN YAZID 100401085
DEPARTEMEN TEKNIK MESIN
FAKULTAS TEKNIK
UNIVERSITAS SUMATERA UTARA
M E D A N
ABSTRAK
Pemanfaatan limbah kelapa sawit seperti batang kelapa sawit untuk menjadi bahan baru bisa menjadi alternatif untuk membuat material komposit yang menggunakan penguat serbuk batang kelapa sawit. Batang kelapa sawit diolah untuk dijadikan serbuk dan dicampur dengan resin poliester untuk selanjutnya dibuat komposit polimer. Kemudian bahan tersebut digunakan sebagai bahan pembuatan knalpot sepeda motor. Tujuan penelitian ini adalah untuk mengetahui formulasi campuran yang baik dalam pembuatan knalpot sepeda motor dengan bahan komposit polimer yang diperkuat serbuk batang kelapa sawit, mengetahui proses pembuatan dengan bahan komposit polimer yang diperkuat serbuk batang kelapa sawit, dan membuat knalpot komposit polimer yang diperkuat serbuk batang kelapa sawit. Knalpot sepeda motor dibuat dengan menggunakan metode cetak tekan. Dari hasil penelitian diperoleh komposisi yang baik dalam membuat knalpot sepeda motor adalah 85% resin dan 15% serbuk batang kelapa sawit. Selama proses pengerasan campuran resin dan serbuk batang kelapa sawit terjadi kenaikan suhu dikarenakan reaksi resin dan katalis hingga 151 °C dan diperlukan waktu 3 menit agar campuran komposit dapat mengeras sepenuhnya. Dengan menggunakan limbah batang kelapa sawit ini didapatkan produk knalpot komposit yang lebih ringan 1,2 Kg dibandingkan dengan knalpot pabrikan (konvensional).
ABSTRACT
The utilization of palm oil waste such as oil palm trunk to be new material can be alternative for making composite material that use oil palm trunk amplifier powder. Oil palm trunk is processed for pulverized and mixed with polyester resin for further made the polymer composite. Then, the material is used as material of production motorcycle exhaust. The aim of this research is to determine the good mixture formulation in production motorcycle exhaust with polymer composite materials reinforced with oil palm trunk powder, determine production process with polymer composite materials reinforced with oil palm trunk powder, and making motorcycle exhaust polymer composite reinforced with oil palm trunk powder. Based on experiment can be obtained that the good composition in making motorcycle exhaust is 85% resin and 15% oil palm trunk powder. During the hardening process of resin mixture and oil palm trunk powder occurs temperature rise due to resin reaction and catalytic until 151 °C and it takes 3 minutes to make composite mixture can be hardened completely. By using waste oil palm trunk is obtained that the composite exhaust product is 1,2 kg lighter than the exhaust manufacturer (conventional).
