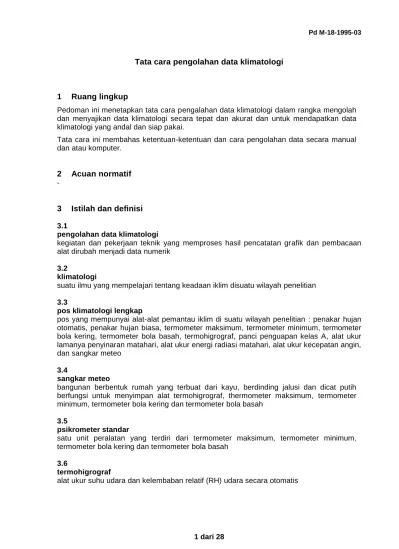

Tata cara pengolahan data klimatologi
1
Ruang lingkup
Pedoman ini menetapkan tata cara pengalahan data klimatologi dalam rangka mengolah dan menyajikan data klimatologi secara tepat dan akurat dan untuk mendapatkan data klimatologi yang andal dan siap pakai.
Tata cara ini membahas ketentuan-ketentuan dan cara pengolahan data secara manual dan atau komputer.
2
Acuan normatif
-
3 Istilah dan definisi
3.1
pengolahan data klimatologi
kegiatan dan pekerjaan teknik yang memproses hasil pencatatan grafik dan pembacaan alat dirubah menjadi data numerik
3.2
klimatologi
suatu ilmu yang mempelajari tentang keadaan iklim disuatu wilayah penelitian 3.3
pos klimatologi lengkap
pos yang mempunyai alat-alat pemantau iklim di suatu wilayah penelitian : penakar hujan otomatis, penakar hujan biasa, termometer maksimum, termometer minimum, termometer bola kering, termometer bola basah, termohigrograf, panci penguapan kelas A, alat ukur lamanya penyinaran matahari, alat ukur energi radiasi matahari, alat ukur kecepatan angin, dan sangkar meteo
3.4
sangkar meteo
bangunan berbentuk rumah yang terbuat dari kayu, berdinding jalusi dan dicat putih berfungsi untuk menyimpan alat termohigrograf, thermometer maksimum, termometer minimum, termometer bola kering dan termometer bola basah
3.5
psikrometer standar
satu unit peralatan yang terdiri dari termometer maksimum, termometer minimum, termometer bola kering dan termometer bola basah
3.6
termohigrograf
3.7
termometer maksimum
alat ukur suhu udara mahsimum yang terbuat dari gelas dengan bejana berbentuk bola dan pada ujungnya berisi air raksa
3.8
termometer minimum
alat ukur suhu udara minimum yang terhuat dari gelas berbentuk garpu dan pada ujumgnya berisi alkohol
3.9
termometer bola kering
alat ukur suhu udara yang terbuat dari gelas dengan bejana berbentuk bola, berisi air raksa dan ujungnya dalam keadaan kering
3.10
termometer bola basah
alat ukur suhu udara yang terbuat dari gelas dengan bejana berbentuk bola, berisi air raksa dimana pada ujungnya dibalut kain kasa yang ujung kain tersebut direndam dalam air
3.11 pan A
panci penguapan kelas "A″ yang terbuat dari plat besi dan dilengkapi dengan talang penenang, titik tinggi pedoman serta takaran penguapan berskala
3.12
titik tinggi pedoman
batasan ketinggian air pada panci penguapan kelas "A" 3.13
anemometer
alat ukur kecepatan angin dalam satuan km/hari 3.14
aktinograf
alat ukur energi radiasi matahari satuan cal/cma/hari
3.15
pencatat lamanya penyinaran matahari
alat untuk mengukur lamanya penyinaran matahari dalam satuan % 3.16
penakar curah hujan otomatis
alat ukur untuk mengukur ketebalan curah hujan secara otomatis dalam satuan mm 3.17
penakar curah hujan biasa
alat ukur untuk mengukur ketebalan curah hujan secara manual dalam satuan mm 3.18
depressi
4
Ketentuan-ketentuan
2.1 Umum
2.l.l Data
Data klimatologi yang tercatat secara otomatis maupun biasa harus terbaca jelas dan dapat dibaca.
4.1.2 Pelaksana dan penanggung jawab
Pelaksana dan penanbgung jawab pekerjaan harus mencantumkan nama, tanda tangan serta tanggal yang jelas pada formulir kerja.
4.2 Teknis 2.2.1 Peralatan
Peralatan yang digunakan untuk pengolahan data klimatologi harus laik pakai, terdiri dari : a) manual 1) mesin hitung; 2) alat-alat tulis; 3) planimeter ; b) komputer
1) komputer dan printer; 2) digitizer;
3) ploter. 4.2.2 Data
Ikhwal yang harus dipenuhi dalam pengolahan data klimatologi adalah : a) dengan pengertian :pos, jam, tanggal, bulan dan tahun pengamatan; b) data disusun berdasarkan urutan waktu pengamatan;
4.2.3 Perhitungan
Ikhwal yang harus dipenuhi dalam mengolah data klimatologi adalah sebagai berikut : a) data harian, minimal tersedia data jam-jaman;
b) data bulanan, minimal tersedia data harian; c) data tahunan, minimal tersedia data bulanan;
d) perhitungan menggunakan komputer dilakukan dengan program perangkat lunak. 4.2.4 Rumus-rumus perhitungan
Rumus-rumus yang digunakan untuk menghitung data klimatologi adalah : a) Suhu udara rata-rata harian (T), dihitung dengan rumus:
2
min max T T
Dengan pengertian :
T adalah dara rata-rata, harian (°C); Tmax adalah udara maksimum harian (°C); Tmin adalah udara minimum harian (°C);
b) Shu udara rata-rata harian dalam satu bulan dihitung dengan rumus : T i n TB 1 ... (2) Keterangan B
T
adalah suhu udara rata-rata harian dalam satu bulan(°C) n adalah jumlah hari dalam satuc) Depresi (D), dihitung dengan rumus
D = Tbk - Tbb ... (3)
keterangan:
D adalah depresi (°C)
Tbk adalah temperatur bola kering (°C) Tbb adalah temperatur bola basah (°C)
d) Kelembaban relatif rata-rata harian (RH), dihitung dengan rumus: 2 min max RH RH RH ... (4) dengan pengertian :
RH adalah kelembaban udara relatif rata-rata harian (%) maks
RH adalah kelembaban udara relatif maksimum harian (%)
min
RH adalah kelembaban udara relatif minimum harian (%)
e) Kelembaban relative rata-rata harian selama satu bulan (RHB) dihitung dengan menggunakan rumus (4): n RH RH n i B
1 ... (5) dengan pengertian :. BRH adalah kelembaban udara relatif harian selama satu bulan (%)
n adalah jumlah hari dalam satu bulan yang dihitung
f) Suhu air dalam panci penguapan rata-rata harian, dihitung dengan rumus:
2 min max Ta Ta Ta ... (6) dengan pengertian :
Ta
adalah suhu air panci penguapan rata-rata harian (ºC) maxTa adalah suhu air maksimun panci penguapan harian (ºC) min
g) Suhu air rata-rata harian(Ta ) dalam satu bulanan, dihitung dengan menggunakan B rumus : n Ta Ta n i B
1 ... (7) dengan pengertian : BTa adalah suhu air panci penguapan rata-rata harian dalam satu bulan (°C) n adalah jumlah hari dalam bulanan yang dihitung
h) Penguapan air harian dalam panci kelas "A"(Ep) dihitung dengan rumus :
A
HB
Ep
t atauA
-HB
Ep
k ... (8) dengan pengertian :Ep adalah penguapan air dalam panci kelas "A", mm HB adalah hujan,mm
At adalah penambahan air ke dalam panci sampai titik tinggi pedoman Ak adalah pengurangan air dari panci sampai titik tinggi pedoman
i) Penguapan rata-rata harian dalam satu bulan dihitung dengan menggunakan rumus :
n Ep Ep n i B
1 ... (9) dengan pengertian : BEp adalah penguapan rata-rata harian dalam satu bulan(mm) n adalah jumlah hari dalam satu bulan yang dihitung
j) Kecepatan angin harian, dihitung dengan rumus :
2 1 1 2
k
k
x
)
SP
-(SP
VA
... (10) dengan pengertian :VA adalah kecepatan angin, km/hari
1
SP adalah pembacaan spidometer ke 1 (1 hari sebelumya)
2
SP adalah pembacaan spidometer ke 2(saat pengamatan)
k1 adalah koefisien yang dit;e-tapkan pada alat, padrr. contoh Lampiran B, Tabel B.1 hargai kl = 100 sesuai dengan koefisien alat yang terpasang;
k2 adalah konversi dari satuan yang tertera pada a.lat kesatuan lainnya, untuk meter Ice kilometer adalah 1000;
k) Kecepatan angin rata-rata harian dalam satu bulan dihitung dengan menggunakan rumus (10) : n VA VA n i B
1 ... (11)dengan pengertian : B
VA adalah kecepatan angin rata-rata harian dalam satu bulan (km/hari); n adalah jumlah hari dalam bulan yang dihitung;
l) Radiasi matahari mingguan tipe OSK 726, dihitung dengan rumus :
RAM = A x 360 x C ... (12)
dengan pengertian :
RAM adalah energi radiasi matahari mingguan, cal/cm²/hari ; A adalah luas bidang radiasi (hasil planimeter), cm² ; 360 adalah konstanta;
C adalah koefisierr alat;
m) Radiasi matahari mingguan tipe OSK 726, dapat dihitung dengan rumus :
m i m Kx xC RA 1 6 ... (13) dengan pengertian :RAM adalah energi radiasi matahari mingguan cal/cm²/hari
m i K 1adalah jumlah kotak 6 adalah konstanta C adalah koefisien alat
m adalah jumlah kotak dari 1 sampai terakhir untuk satu hari n) Radiasi matahari harian tipe Mikasa, dihitung dengan rumus:
RAh= A x 54.545 x C ... (14)
dengan pengertian :
RAh adalah energi radiasi matahari harian, cal/cm²/hari A adalah luas luas bidang radiasi (hasil planimeter),cm2 54.545 adalah konstanta
C adalah koefisien alat
o) Radiasi matahari harian tipe Mikasa, dihitung juga dengan rumus .
m i C x x K 1 h 1,5 RA ... (15) dengan pengertian :RAh adalah energi radiasi matahari harian, cal/cm2/hari
m i K 1adalah jumlah kotak 1.5 adalah konstanta C adalah koefisien alat
p) Radiasi matahari rata-rata harian dalam bulan dihitung dengan:
n RA RA n i h B
1 ... (16)dengan pengertian : B
RA adalah energi radiasi matahari rata-rata harian dalam satu bulan q) Lamanya penyinaran matahari, dihitung dengan rumus;
LPM = n/N x 100% ... (17) dengan pengertian :
LPM adalah lamanya penyinaran matahari,% n adalah lamanya penyinaran matahari, jam
N adalah kemungkinan maksimum lamanya penyinaran matahari, jam (tergantung letak lintang dan bulan (lihat Tabel 3.1)
r) Lamanva penyinaran matahari rata-rata harian daaam satu bulan dihitung dengan menggunakan rumus (18): % 1 n LPM LPM n i B
... (18) dengan pengertian : BLPM adalah lama penyinaran matahari rata-rata harian dalam satu bulan (%) n adalah jumlah hari dalam satu bulan yang dihitung
s) Curah hujan harian otomatik
HO
i
, dihitung dengan rumus .
24 1 i i I Ji HO ... (19) dengan pengertian : iHO adalah curah hujan harian otomatis, mm i=1 adalah hujan pada jam ke 1
i=24 adalah hujan pada jam ke 24 Ji adalah jumlah hujan sehari
t) Curah hujan selama satu periode tertentu (HOp) (7, 10, 15 hari dan satu bulan) dihitung dengan menggunakan rumus(20) .
n i P HO HO 1 ... (20) dengan pengertian : PHO
adalah curah hujan otomatik selama satu periode waktu (7,10, 15 hari, satu bulan dan satu tahun)HO adalah curah hujan harian
N adalah jumlah hari dalam satu periode tertentu
u) curah hujan rata-rata dalam suatu periode tertentu dihitung dengan menggunakan rumus (21) :
n i P P HO HO 1 ... (21) dengan pengertian : PHO
adalah curah hujan rata-rata dalam satu periode tertentu n adalah jurnlah tahun tersedianya data.5
Cara pengolahan
5.1 Cara manual5.1.1 Termometer maksimum dan minimum
Pengolahan data termometer maksimum dan minimum dilakukan dengan cara sebagai berikut :
a) Hitung rata-rata suhu maksimum dan suhu minimum dengan menggunakan rumus (1) dan masukkan hasilnya pada kolom rata-rata (lihat Lampiran B, Tabel B.1 dari B.2).
b) Jumlahkan hasil suhu rata-rata harian selama satu bulan.
c) Tentukan Suhu maksimum dan temperatur minimum dalam satu bulan. 5.1.2 Termometer bola kering dan termometer bola basah
Pengolahan data kelembaban relatif udara dilakukan dengan cara sebagai berikut : a) Tentukan
RH
maksdariRH
min dari grafik kelembaban relatif udara.b) Apabila terdapat selisih dengan RH yang diperoleh dan termometer bola basah dan bola kering maka lakukan koreksi dengan menambah atau mengurangkan selisih tersebut pada pembacaan grafik kelembaban udara digunakan untuk menghitung RH berdasarkan suhu bola basah dan kering (lihat Lampiran B, Tabel B.3 dan B.4). c) Jumlahkan hasil RH harian selama satu bulan.
d) Tentukan RH rata-rata maksimum dan RH minimum dalam satu bulan. 5.1.3 Termometer apung maksimum dan minimum
Penyuluhan data termometer apung maksimum dan minimum dilakukan dengan cara sebagai berikut :
a) Hitung rata-rata suhu maksimum dan suhu minimum dengan menggunakan rumus (6) dan masukkan hasilnya pada kolom suhu air (lihat contoh pada Lampiran B Tabel B.1 dan B.2).
b) Jumlahkan hasil rata-rata harian selama satu bulan.
c) Tentukan suhu maksimum dan suhu minimum dalam satu bulan. 5.1.4 Penguapan Air
Pengolahan data penguapan air dalam panci kelas "A" dilakukan dengan cara, sebagai berikut :
a) Hitung penguapan air dengan menggunakan rumus (8) dan masukkan hasilnya pada kolom penguapan (lihat Lampiran B Tabel B.1 dan B.2).
b) Jumlahkan hasil penguapan harian selama satu bulan.
c) Tentukan penguapan maksimum dan penguapan minimum dalam satu bulan.
5.1.5 Anemometer
Pengolahan data anemometer dilakukan dengan cara sebagai berikut:
a) Hitung kecepatan angina dengan menggunakan rumus (10) dan masukkan hasilnya pada kolom kecepatan angin (lihat contoh pada Lampiran B) Tabel B.1 dan B.2). b) Jumlahkan hasil kecepatan angin harian selama satu bulan.
c) Tentukan kecepatan angin maksimum dan kecepatan angin minimum da1am satu bulan.
5.1.6 Radiasi matahari
Pengolahan data radiasi matahari dilakukan cara sebagai berikut :
a) Dihitung radiasi matahari untuk alat, tipe OSK 726 atau Mikasa dengan menggunakan rumus (12), rumus (13), rumus (14) atau rumus (15) dan masukkan hasilnya pada kolom radiasi matahari (lihat Lampiran B, Gambar 1 dan 2).
b) Jumlahkan hasi1 radiasi matahari harian selama satu bulan.
c) tentukan radiasi matahari maksimum dan radiasi matahari minimum dalam satu bulan.
5.1.7 Persentase lamanya penyinaran matahari
Pengolahan lamanya penyinaran matahari dengan cara sebagai berikut:
a) Hitung lamanya penyinaran matahari dengan rumus (17) dan masukkan hasilnya pada kolom sinar matahari (lihat Lampiran B Gambar 3 dan Tabel 3.1 dan 3.2). b) Jumlahkan hasil persentase lamanya penyinaran matahari harian selama satu
bulan.
c) Tentukan persentase lamanya penyinaran matahari maksimum dan minimum dalam satu bulan.
5.1.8 Curah hujan otomatik
Pengolahan curah hujan otomatik dilakukan dengan cara, sebagai berikut : a) Periksa, tanggal pemasangan dan tanggal pembuatan grafik.
b) Hitung curah hujan otomatik dengan menggunakan rumus (19). c) Jumlahkan hasil curah hujan otomatik harian selama satu bulan.
d) Tentukan curah hujan otomatif maksimum dan minimum dalam satu bulan. 5.2 Pengolahan data klimatologi dengan kemputer
5.2.1 Data klimatalogi
Pengolahan data klimatologi dengan komputer, adalah sebagai berikut :
a) Masukkan data klimatologi dengan format seperti terlihat pada Lampiran B Tabel 4 dan 5.
b) Panggil program komputer HIDRO.EXE.
c) Masukhan nama file data klimatologi yang akan di proses.
d) Cetak hasil pemrosesan secara langsung dengan perintah PRN atau disimpan dalam file keseluruhan.
5.2.2 Data hujan otomatik tipe hellman
Pengolahan data hujan otomatik dengan tipe Hellman adalah sebagai berikut : a) Aktifkan Paket, program HUJAN1.
b) Masukkan nama file untuk menyimpan data. c) Masukkan nama stasiun.
d) Masukkan tanggal, bulan, dan tahun data.
e) Bidik titik pusat pada angka 0 dan pada Jam 08.00 dengan menekan huruf Z. f) Bidik pojok kanan bawah pada angka 0 dan pada Jam 08.00 akhir dari grafik
dengan menekan huruf Z.
g) Bidik pojok kiri atas pada angka 10 dan jam 08.00 dengan menekan huruf Z. h) Masukan jam paling awal pada grafik (jam 08.00).
i) Tekan angka 1 untuk tidak ada hujan. j) Tekan angka 2 untuk ada hujan. k) Tekan angka 3 untuk akumulasi data. l) Tekan Z untuk akhir.
m) Pilih Y Untuk selesai dan N untuk melanjutkan. 5.2.3 Mencetak data hujan
Mencetak data hujan ke printer dilakukan sebagai berikut; a) Aktifkan paket program HUJAN2.
b) Masukkan nama file data;
c) Masukkan nama File out dengan mengisi PRN untuk ke printer atau mengisi nama file untuk menyimpan hasil proses ke disket.
d) Masukkan identitas dari stasiun yang akan dicetak. e) Bila telah selesai semua diisi pilih Y dan tekan enter. f) Pastikan PRINTER telah siap.
6
Laporan
Hasil Pengolahan data klimatologi setiap pos pertahun dapat dilihat pada tabel lampiran, yang memuat:
a) Nama pos klimatologi. b) Bulan dan tahun. c) Nama pengamat.
Lampiran A
(informatif)Bagan alir
Mulai
A. UMUM B. TEKNIS A. CARA MANUAL B. CARA KOMPUTERSelesai
TAHAPAN PERSIAPAN TAHAPAN PENGOLAHAN PENGHITUNGAN PELAPORANLampiran B
(informatif)Tabel-Tabel
T a b e l B .1 C o n to h d a ta k li m a to lo g i d a ri p e n g a ma t p o s k li m a to l o gi D ih it u n g o le h : D ip e ri k s a o le h : N a m aP Tabel B.2 Contoh data klimatologi setelah diproses secara manual
Stasiun : Ciparay Pada DAS : S.Citarum No. Kad.16 Bulan : Januari No. Stasiun : 321004
Tahun : 1988 Lokasi Stasiun : 7º01′17″LS/107º42′10"BT Kecamatan : Ciparay Tinggi muka laut : 674 m
Kabupaten : Bandung Tahun Pendirian : 1974 Propinsi : Jawa Barat Dibangun oleh/Pemilik : DPMA
Tgl. RH (%) Temperatur ºC Temperatur air dlm. Pan (ºC) Penguapan dlm. Pan″A″ Kecepatan Angin dlm.km/hari Radiasi matahari cal/cm³/hari Sinar matahari dalam (%) Max Min Rata²
1 94 30.0 20.0 25.0 30.0 3.7 38.3 308 38 2 96 30.0 20.0 25.0 30.0 6.4 59.8 382 50 3 98 29.8 21.0 25.4 30.0 4.3 50.3 371 67 4 94 30.0 20.0 25.0 30.0 5.9 60.5 401 65 5 98 31.0 20.0 25.5 31.0 6.6 59.8 293 46 6 98 29.0 20.0 24.5 30.0 5.2 34.2 326 44 7 90 30.0 20.0 25.0 30.0 3.7 58.1 356 36 8 96 29.4 21.0 25.2 29.0 4.5 43.1 319 32 9 98 30.0 21.0 25.5 29.5 - 59.3 368 61 10 96 30.0 20.0 25.0 29.0 5.0 96.6 502 51 11 96 28.0 18.4 23.2 29.5 6.0 97.1 384 49 12 92 29.0 20.0 24.5 28.5 4.7 61.7 332 43 13 96 30.0 20.0 25.0 29.0 4.8 34.8 304 35 14 98 29.0 20.0 24.5 30.0 5.1 5.2 317 53 15 90 30.0 20.0 25.0 29.5 5.2 57.1 332 37 16 96 30.0 20.0 25.0 29.5 5.2 42.1 238 25 17 98 30.0 20.0 25.0 29.5 4.1 61.2 325 51 18 98 29.4 20.0 24.2 28.0 5.9 43.2 234 39 19 98 29.0 19.4 24.2 28.5 3.4 74.9 - 16 20 96 29.0 20.0 24.5 28.5 3.9 11.9 - 0 21 96 29.0 20.0 24.5 29.5 3.9 58.3 - 13 22 96 28.2 20.0 24.1 28.0 4.4 57.6 - 60 23 98 29.0 20.0 24.5 30.0 5.8 86.2 - 68 24 98 29.0 20.0 24.5 30.5 4.2 43.6 - 0 25 98 23.4 19.0 21.2 28.0 0.1 42.1 199 7 26 96 28.4 20.0 24.2 27.5 2.4 32.9 307 17 27 96 28.0 20.0 24.0 29.0 2.6 88.7 260 26 28 96 29.8 20.0 24.9 28.0 2.4 37.4 327 37 29 98 28.4 20.4 24.4 23.5 4.5 73.7 369 43 30 98 29.8 20.4 25.1 30.0 6.0 107.4 261 5 31 94 26.0 19.4 22.7 26.0 1.8 50.4 474 18 jumlah 2980 760.8 903.5 136.7 1787.5 8289 1132 Rata² 96 24.5 29.1 4.6 57.7 332 37 Max 98 31.0 31.0 41.0 9.2 107.4 502 68 Min 90 18.4 18.4 20.0 0.1 11.9 199 0

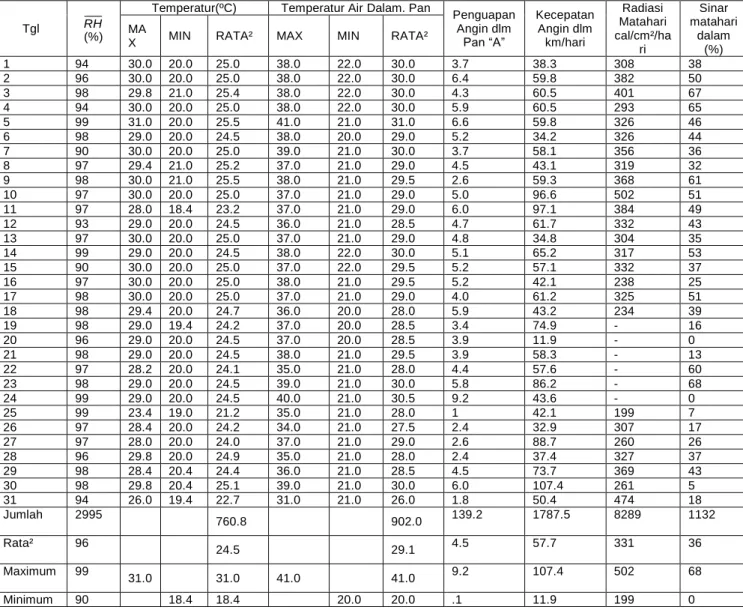

Tabel B.3 Contoh keluaran hasil proses data klimatologi dengan program hidro.exe
Stasiun : Ciparay Pada DAS : S. Citarum No: Kad : 16
Bulan : Januari No. Stasiun : 321004
Tahun : 1988 Lokasi Stasiun : 7º01′17"LS/107º42′10"BT
Kecamatan : Ciparay Tinggi dari Muka laut : 674 m
Kabupaten : Bandung Tahun Pendirian : 1974
Propinsi : Jawa Barat Dibangun oleh/Pemilik : DPMA
Tgl RH
(%)
Temperatur(ºC) Temperatur Air Dalam. Pan Penguapan Angin dlm Pan “A” Kecepatan Angin dlm km/hari Radiasi Matahari cal/cm²/ha ri Sinar matahari dalam (%) MA
X MIN RATA² MAX MIN RATA²
1 94 30.0 20.0 25.0 38.0 22.0 30.0 3.7 38.3 308 38 2 96 30.0 20.0 25.0 38.0 22.0 30.0 6.4 59.8 382 50 3 98 29.8 21.0 25.4 38.0 22.0 30.0 4.3 60.5 401 67 4 94 30.0 20.0 25.0 38.0 22.0 30.0 5.9 60.5 293 65 5 99 31.0 20.0 25.5 41.0 21.0 31.0 6.6 59.8 326 46 6 98 29.0 20.0 24.5 38.0 20.0 29.0 5.2 34.2 326 44 7 90 30.0 20.0 25.0 39.0 21.0 30.0 3.7 58.1 356 36 8 97 29.4 21.0 25.2 37.0 21.0 29.0 4.5 43.1 319 32 9 98 30.0 21.0 25.5 38.0 21.0 29.5 2.6 59.3 368 61 10 97 30.0 20.0 25.0 37.0 21.0 29.0 5.0 96.6 502 51 11 97 28.0 18.4 23.2 37.0 21.0 29.0 6.0 97.1 384 49 12 93 29.0 20.0 24.5 36.0 21.0 28.5 4.7 61.7 332 43 13 97 30.0 20.0 25.0 37.0 21.0 29.0 4.8 34.8 304 35 14 99 29.0 20.0 24.5 38.0 22.0 30.0 5.1 65.2 317 53 15 90 30.0 20.0 25.0 37.0 22.0 29.5 5.2 57.1 332 37 16 97 30.0 20.0 25.0 38.0 21.0 29.5 5.2 42.1 238 25 17 98 30.0 20.0 25.0 37.0 21.0 29.0 4.0 61.2 325 51 18 98 29.4 20.0 24.7 36.0 20.0 28.0 5.9 43.2 234 39 19 98 29.0 19.4 24.2 37.0 20.0 28.5 3.4 74.9 - 16 20 96 29.0 20.0 24.5 37.0 20.0 28.5 3.9 11.9 - 0 21 98 29.0 20.0 24.5 38.0 21.0 29.5 3.9 58.3 - 13 22 97 28.2 20.0 24.1 35.0 21.0 28.0 4.4 57.6 - 60 23 98 29.0 20.0 24.5 39.0 21.0 30.0 5.8 86.2 - 68 24 99 29.0 20.0 24.5 40.0 21.0 30.5 9.2 43.6 - 0 25 99 23.4 19.0 21.2 35.0 21.0 28.0 1 42.1 199 7 26 97 28.4 20.0 24.2 34.0 21.0 27.5 2.4 32.9 307 17 27 97 28.0 20.0 24.0 37.0 21.0 29.0 2.6 88.7 260 26 28 96 29.8 20.0 24.9 35.0 21.0 28.0 2.4 37.4 327 37 29 98 28.4 20.4 24.4 36.0 21.0 28.5 4.5 73.7 369 43 30 98 29.8 20.4 25.1 39.0 21.0 30.0 6.0 107.4 261 5 31 94 26.0 19.4 22.7 31.0 21.0 26.0 1.8 50.4 474 18 Jumlah 2995 760.8 902.0 139.2 1787.5 8289 1132 Rata² 96 24.5 29.1 4.5 57.7 331 36 Maximum 99 31.0 31.0 41.0 41.0 9.2 107.4 502 68 Minimum 90 18.4 18.4 20.0 20.0 .1 11.9 199 0

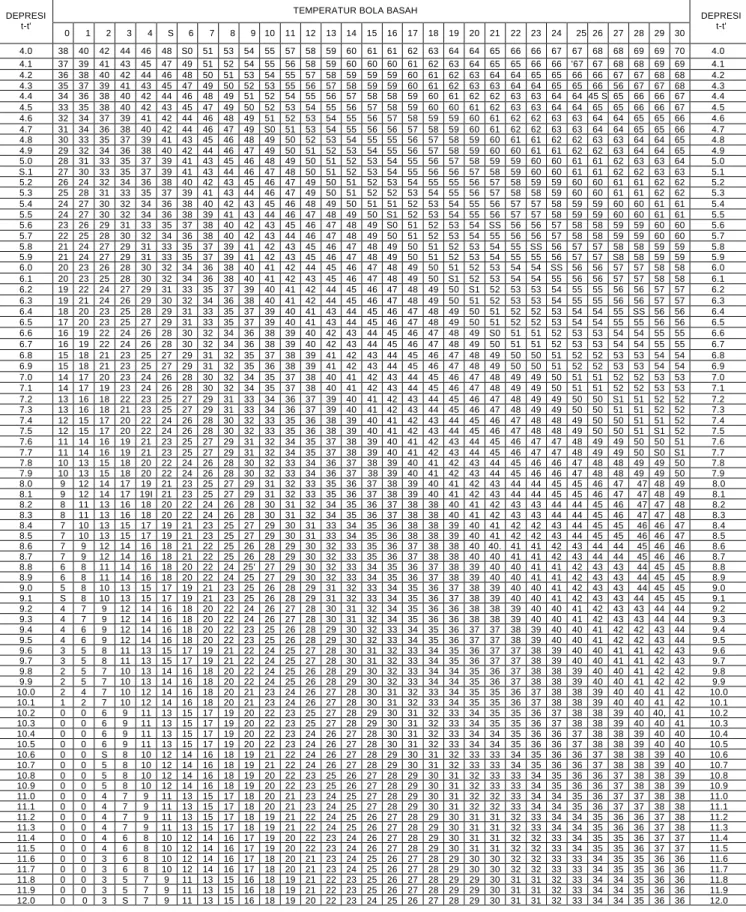

Tabel B.4 Lembab nisbi (rh) dalam %
ELEVASI < 305 M dan > ?65 M.
DEPRESI t-t'
TEMPERATUR BOLA BASAH
DEPRESI t-t' 0 1 2 3 4 S 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 4.0 38 40 42 44 46 48 S0 51 53 54 55 57 58 59 60 61 61 62 63 64 64 65 66 66 67 67 68 68 69 69 70 4.0 4.1 37 39 41 43 45 47 49 51 52 54 55 56 58 59 60 60 60 61 62 63 64 65 65 66 66 '67 67 68 68 69 69 4.1 4.2 36 38 40 42 44 46 48 50 51 53 54 55 57 58 59 59 59 60 61 62 63 64 64 65 65 66 66 67 67 68 68 4.2 4.3 35 37 39 41 43 45 47 49 50 52 53 55 56 57 58 59 59 60 61 62 63 63 64 64 65 65 66 56 67 67 68 4.3 4.4 34 36 38 40 42 44 46 48 49 51 52 54 55 56 57 58 58 59 60 61 62 62 63 63 64 64 45 S 65 66 66 67 4.4 4.5 33 35 38 40 42 43 45 47 49 50 52 53 54 55 56 57 58 59 60 60 61 62 63 63 64 64 65 65 66 66 67 4.5 4.6 32 34 37 39 41 42 44 46 48 49 51 52 53 54 55 56 57 58 59 59 60 61 62 62 63 63 64 64 65 65 66 4.6 4.7 31 34 36 38 40 42 44 46 47 49 S0 51 53 54 55 56 56 57 58 59 60 61 62 62 63 63 64 64 65 65 66 4.7 4.8 30 33 35 37 39 41 43 45 46 48 49 50 52 53 54 55 55 56 57 58 59 60 61 61 62 62 63 63 64 64 65 4.8 4.9 29 32 34 36 38 40 42 44 46 47 49 50 51 52 53 54 55 56 57 58 59 60 60 61 61 62 62 63 64 64 65 4.9 5.0 28 31 33 35 37 39 41 43 45 46 48 49 50 51 52 53 54 55 56 57 58 59 59 60 60 61 61 62 63 63 64 5.0 S.1 27 30 33 35 37 39 41 43 44 46 47 48 50 51 52 53 54 55 56 56 57 58 59 60 60 61 61 62 62 63 63 5.1 5.2 26 24 32 34 36 38 40 42 43 45 46 47 49 50 51 52 53 54 55 55 56 57 58 59 59 60 60 61 61 62 62 5.2 5.3 25 28 31 33 35 37 39 41 43 44 46 47 49 50 51 52 52 53 54 55 56 57 58 58 59 60 60 61 61 62 62 5.3 5.4 24 27 30 32 34 36 38 40 42 43 45 46 48 49 50 51 51 52 53 54 55 56 57 57 58 59 59 60 60 61 61 5.4 5.5 24 27 30 32 34 36 38 39 41 43 44 46 47 48 49 50 S1 52 53 54 55 56 57 57 58 59 59 60 60 61 61 5.5 5.6 23 26 29 31 33 35 37 38 40 42 43 45 46 47 48 49 S0 51 52 53 54 SS 56 56 57 58 58 59 59 60 60 5.6 5.7 22 25 28 30 32 34 36 38 40 42 43 44 46 47 48 49 50 51 52 53 54 55 56 56 57 58 58 59 59 60 60 5.7 5.8 21 24 27 29 31 33 35 37 39 41 42 43 45 46 47 48 49 50 51 52 53 54 55 SS 56 57 57 58 58 59 59 5.8 5.9 21 24 27 29 31 33 35 37 39 41 42 43 45 46 47 48 49 50 51 52 53 54 55 55 56 57 57 S8 58 59 59 5.9 6.0 20 23 26 28 30 32 34 36 38 40 41 42 44 45 46 47 48 49 50 51 52 53 54 54 SS 56 56 57 57 58 58 6.0 6.1 20 23 25 28 30 32 34 36 38 40 41 42 43 45 46 47 48 49 50 S1 52 53 54 54 55 56 56 57 57 58 58 6.1 6.2 19 22 24 27 29 31 33 35 37 39 40 41 42 44 45 46 47 48 49 50 S1 52 53 53 54 55 55 56 56 57 57 6.2 6.3 19 21 24 26 29 30 32 34 36 38 40 41 42 44 45 46 47 48 49 50 51 52 53 53 54 55 55 56 56 57 57 6.3 6.4 18 20 23 25 28 29 31 33 35 37 39 40 41 43 44 45 46 47 48 49 50 51 52 52 53 54 54 55 SS 56 56 6.4 6.5 17 20 23 25 27 29 31 33 35 37 39 40 41 43 44 45 46 47 48 49 50 51 52 52 53 54 54 55 55 56 56 6.5 6.6 16 19 22 24 26 28 30 32 34 36 38 39 40 42 43 44 45 46 47 48 49 S0 51 51 52 53 53 54 54 55 55 6.6 6.7 16 19 22 24 26 28 30 32 34 36 38 39 40 42 43 44 45 46 47 48 49 50 51 51 52 53 53 54 54 55 55 6.7 6.8 15 18 21 23 25 27 29 31 32 35 37 38 39 41 42 43 44 45 46 47 48 49 50 50 51 52 52 53 53 54 54 6.8 6.9 15 18 21 23 25 27 29 31 32 35 36 38 39 41 42 43 44 45 46 47 48 49 50 50 51 52 52 53 53 54 54 6.9 7.0 14 17 20 23 24 26 28 30 32 34 35 37 38 40 41 42 43 44 45 46 47 48 49 49 50 51 51 52 52 53 53 7.0 7.1 14 17 19 23 24 26 28 30 32 34 35 37 38 40 41 42 43 44 45 46 47 48 49 49 50 51 51 52 52 53 53 7.1 7.2 13 16 18 22 23 25 27 29 31 33 34 36 37 39 40 41 42 43 44 45 46 47 48 49 49 50 50 S1 51 52 52 7.2 7.3 13 16 18 21 23 25 27 29 31 33 34 36 37 39 40 41 42 43 44 45 46 47 48 49 49 50 50 51 51 52 52 7.3 7.4 12 15 17 20 22 24 26 28 30 32 33 35 36 38 39 40 41 42 43 44 45 46 47 48 48 49 50 50 51 51 52 7.4 7.5 12 15 17 20 22 24 26 28 30 32 33 35 36 38 39 40 41 42 43 44 45 46 47 48 48 49 50 50 51 S1 52 7.5 7.6 11 14 16 19 21 23 25 27 29 31 32 34 35 37 38 39 40 41 42 43 44 45 46 47 47 48 49 49 50 50 51 7.6 7.7 11 14 16 19 21 23 25 27 29 31 32 34 35 37 38 39 40 41 42 43 44 45 46 47 47 48 49 49 50 S0 S1 7.7 7.8 10 13 15 18 20 22 24 26 28 30 32 33 34 36 37 38 39 40 41 42 43 44 45 46 46 47 48 48 49 49 50 7.8 7.9 10 13 15 18 20 22 24 26 28 30 32 33 34 36 37 38 39 40 41 42 43 44 45 46 46 47 48 48 49 49 50 7.9 8.0 9 12 14 17 19 21 23 25 27 29 31 32 33 35 36 37 38 39 40 41 42 43 44 44 45 45 46 47 47 48 49 8.0 8.1 9 12 14 17 19I 21 23 25 27 29 31 32 33 35 36 37 38 39 40 41 42 43 44 44 45 45 46 47 47 48 49 8.1 8.2 8 11 13 16 18 20 22 24 26 28 30 31 32 34 35 36 37 38 38 40 41 42 43 43 44 44 45 46 47 47 48 8.2 8.3 8 11 13 16 18 20 22 24 26 28 30 31 32 34 35 36 37 38 38 40 41 42 43 43 44 44 45 46 47 47 48 8.3 8.4 7 10 13 15 17 19 21 23 25 27 29 30 31 33 34 35 36 38 38 39 40 41 42 42 43 44 45 45 46 46 47 8.4 8.5 7 10 13 15 17 19 21 23 25 27 29 30 31 33 34 35 36 38 38 39 40 41 42 42 43 44 45 45 46 46 47 8.5 8.5 8.6 7 9 12 14 16 18 21 22 25 26 28 29 30 32 33 35 36 37 38 38 40 40. 41 41 42 43 44 44 45 46 46 8.6 8.7 7 9 12 14 16 18 21 22 25 26 28 29 30 32 33 35 36 37 38 38 40 40 41 41 42 43 44 44 45 46 46 8.7 8.8 6 8 11 14 16 18 20 22 24 25' 27 29 30 32 33 34 35 36 37 38 39 40 40 41 41 42 43 43 44 45 45 8.8 8.9 6 8 11 14 16 18 20 22 24 25 27 29 30 32 33 34 35 36 37 38 39 40 40 41 41 42 43 43 44 45 45 8.9 9.0 5 8 10 13 15 17 19 21 23 25 26 28 29 31 32 33 34 35 36 37 38 39 40 40 41 42 43 43 44 45 45 9.0 9.1 S 8 10 13 15 17 19 21 23 25 26 28 29 31 32 33 34 35 36 37 38 39 40 40 41 42 43 43 44 45 45 9.1 9.2 4 7 9 12 14 16 18 20 22 24 26 27 28 30 31 32 34 35 36 36 38 38 39 40 40 41 42 43 43 44 44 9.2 9.3 4 7 9 12 14 16 18 20 22 24 26 27 28 30 31 32 34 35 36 36 38 38 39 40 40 41 42 43 43 44 44 9.3 9.4 4 6 9 12 14 16 18 20 22 23 25 26 28 29 30 32 33 34 35 36 37 37 38 39 40 40 41 42 42 43 44 9.4 9.5 4 6 9 12 14 16 18 20 22 23 25 26 28 29 30 32 33 34 35 36 37 37 38 39 40 40 41 42 42 43 44 9.5 9.6 3 5 8 11 13 15 17 19 21 22 24 25 27 28 30 31 32 33 34 35 36 37 37 38 39 40 40 41 41 42 43 9.6 9.7 3 5 8 11 13 15 17 19 21 22 24 25 27 28 30 31 32 33 34 35 36 37 37 38 39 40 40 41 41 42 43 9.7 9.8 2 5 7 10 13 14 16 18 20 22 24 25 26 28 29 30 32 33 34 34 35 36 37 38 38 39 40 40 41 42 42 9.8 9.9 2 5 7 10 13 14 16 18 20 22 24 25 26 28 29 30 32 33 34 34 35 36 37 38 38 39 40 40 41 42 42 9.9 10.0 2 4 7 10 12 14 16 18 20 21 23 24 26 27 28 30 31 32 33 34 35 35 36 37 38 38 39 40 40 41 42 10.0 10.1 1 2 7 10 12 14 16 18 20 21 23 24 26 27 28 30 31 32 33 34 35 35 36 37 38 38 39 40 40 41 42 10.1 10.2 0 0 6 9 11 13 15 17 19 20 22 23 25 27 28 29 30 31 32 33 34 35 35 36 37 38 38 39 40 40, 41 10.2 10.3 0 0 6 9 11 13 15 17 19 20 22 23 25 27 28 29 30 31 32 33 34 35 35 36 37 38 38 39 40 40 41 10.3 10.4 0 0 6 9 11 13 15 17 19 20 22 23 24 26 27 28 30 31 32 33 34 34 35 36 36 37 38 38 39 40 40 10.4 10.5 0 0 6 9 11 13 15 17 19 20 22 23 24 26 27 28 30 31 32 33 34 34 35 36 36 37 38 38 39 40 40 10.5 10.6 0 0 S 8 10 12 14 16 18 19 21 22 24 26 27 28 29 30 31 32 33 33 34 35 36 36 37 38 38 39 40 10.6 10.7 0 0 5 8 10 12 14 16 18 19 21 22 24 26 27 28 29 30 31 32 33 33 34 35 36 36 37 38 38 39 40 10.7 10.8 0 0 5 8 10 12 14 16 18 19 20 22 23 25 26 27 28 29 30 31 32 33 33 34 35 36 36 37 38 38 39 10.8 10.9 0 0 5 8 10 12 14 16 18 19 20 22 23 25 26 27 28 29 30 31 32 33 33 34 35 36 36 37 38 38 39 10.9 11.0 0 0 4 7 9 11 13 15 17 18 20 21 23 24 25 27 28 29 30 31 32 32 33 34 34 35 36 37 37 38 38 11.0 11.1 0 0 4 7 9 11 13 15 17 18 20 21 23 24 25 27 28 29 30 31 32 32 33 34 34 35 36 37 37 38 38 11.1 11.2 0 0 4 7 9 11 13 15 17 18 19 21 22 24 25 26 27 28 29 30 31 31 32 33 34 34 35 36 36 37 38 11.2 11.3 0 0 4 7 9 11 13 15 17 18 19 21 22 24 25 26 27 28 29 30 31 31 32 33 34 34 35 36 36 37 38 11.3 11.4 0 0 4 6 8 10 12 14 16 17 19 20 22 23 24 26 27 28 29 30 31 31 32 32 33 34 35 35 36 37 37 11.4 11.5 0 0 4 6 8 10 12 14 16 17 19 20 22 23 24 26 27 28 29 30 31 31 32 32 33 34 35 35 36 37 37 11.5 11.6 0 0 3 6 8 10 12 14 16 17 18 20 21 23 24 25 26 27 28 29 30 30 32 32 33 33 34 35 35 36 36 11.6 11.7 0 0 3 6 8 10 12 14 16 17 18 20 21 23 24 25 26 27 28 29 30 30 32 32 33 33 34 35 35 36 36 11.7 11.8 0 0 3 5 7 9 11 13 15 16 18 19 21 22 23 25 26 27 28 29 29 30 31 31 32 33 34 34 35 36 36 11.8 11.9 0 0 3 5 7 9 11 13 15 16 18 19 21 22 23 25 26 27 28 29 29 30 31 31 32 33 34 34 35 36 36 11.9 12.0 0 0 3 S 7 9 11 13 15 16 18 19 20 22 23 24 25 26 27 28 29 30 31 31 32 33 34 34 35 36 36 12.0 catatan : tabel ini digunakan juga untuk pos-pos klimatotogi yang belum ada elevasinya
Bandung, 24-5-78 dibuat oleh
T a b e l B .5 L em b ab ni sb i (RH ) d a la m % U n tu k E le v a s i 3 0 5 M s /d 7 6 5 M
T a b e l B .5 L em b ab ni sb i (RH ) d a la m % ( L an jut a n) U n tu k E le v a s i 3 0 5 M s /d 7 6 5 M
T a b e l B .6 L em b ab ni sb i (RH ) d a la m % U n tu k E le v a s i 305 M s /d 7 6 5 M
T a b e l B .6 L em b ab ni sb i (RH ) d a la m % ( L an jut a n) U n tu k E le v a s i 3 0 5 M s /d 7 6 5 M
Tabel B.7 Jam penyinaran maksimum harian rata-rata untuk berbagai bulan dan lintang
Lintang
utara Jan Feb Mar Apr Mei Jun Jul Ags Sep Okt Nov Des Lintang
Selatan Jul Ags Sep Okt Nov Des Jan Feb Mar Apr Mei Jun 50° 8,5 10,1 11,8 13,8 15,4 16,3 15,9 14,5 12,7 10,8 9,1 8,1 48 8,8 10,2 11,8 13,6 15,2 16,0 15,6 14,3 12,6 10,9 9,3 8,3 46 9,1 10,4 11,9 13,5 14,9 15,7 15,4 14,2 12,6 10,9 9,5 8,7 44 9,3 10,5 11,9 13,4 14,7 15,4 15,2 14,0 12,6 11,0 9,7 8,9 42 9,4 10,6 11,9 13,4 14,6 15,2 14,9 13,9 12,6 11,1 9,8 9,1 40 9,6 10,7 11,9 13,3 14,4 15,0 14,7 13,7 12,5 11,2 10,0 9,3 35 10,1 11,0 11,9 13,1 14,0 14,5 14,3 13,5 12,4 11,3 10,3 9,8 30 10,4 11,1 12,0 12,9 13,6 14,0 13,9 13,2 12,4 11,5 10,6 10,2 25 10,7 11,3 12,0 12,7 13,3 13,7 13,5 13,0 12,3 11,6 10,9 10,6 20 11,0 11,5 12,0 12,6 13,1 13,3 13,2 12,8 12,3 11,7 11,2 10,9 15 11,3 11,6 12,0 12,5 12,8 13,3 12,9 12,6 12,2 11,8 11,4 11,2 10 11,6 11,8 12,0 12,3 12,6 12,7 12,6 12,4 12,1 11,8 11,6 11,5 5 11,8 11,9 12,0 12,2 12,3 12,4 12,3 12,3 12,1 12,0 11,9 11,8 0 12,1 12,1 12,1 12,1 12,1 12,1 12,1 12,1 12,1 12,1 12,1 12,1
T a b e l B .8 C o nt o h h as il p er hi tu n g a n p e ny in ar a n m at a ha ri ( di lap a ng a n ) N am a st as iun : B u lan : Ta h u n : Co n to h : J ik a p e m b a k a ra n 0 ,8 j a m d it u lis d e n g a n a n g k a 8 J u m la h h a ri y a n g a d a . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . T id a k a d a s in a r m a ta h a rl .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. M a k s im u m p e n y in a ra n m a ta h a rt d a la m s a tu h a ri .. .. .. .. .. .. .. .. . T a n g g a l .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. :. .. .. .. .. .. .. .. .. . D ip e rik sa O le h… …… …… …… …… … …… … D e n g a n p e n g e rt ia n : P e rb e d a a n te rh a d a p n o rm a l (j a m ) la m a w a k tu p e n y in a ra n P e n g is ia n d a la m a n g k a p e rs e p u lu h , 6 m e n it - 1 .6 0 m e n it = 1 0 , k a la u t id a k a d a d a ta d it u lis d e n g a n S T R IP ( -) K a la u t id a k a d a p e m b a k a ra n d it u lis n o l (0 ) D ik e rj a k a n o le h …… …… …… …… …… …… …… … …… …… …… …… …… …… …… … …… …… …… …
Tabel B.9 Contoh format masukkan data klimatologi untuk diproses dengan program hidro.exe
Baris 1 Kolom 1 sampai kolom 20 untuk NAMA POS
Baris 1 Kolom 20 sampai kolom 40 untuk NAMA KECAMATAN
Baris 1 Kolom 42 sampai kolom 60 untuk NAMA KABUPATEN
Baris 2 Kolom 1 sampai kolom 20 untuk NAMA PROPINSI
Baris 2 Kolom 20 sampai kolom 40 untuk NAMA SUNGAI
Baris 2 Kolom 42 sampai kolom 60 untuk NOMOR STASIUN
Baris 3 Kolom 1 sampai kolom 30 untuk LOKASI FOS
Baris 3 Kolom 31 sampai kolom 60 untuk TINGGI DARI MUKA LAUT
Baris 4 Kolom 1 sampai kolom 5 untuk TAHUN PENDIRIAN
Baris 4 Kolom 22 sampai kolom 40 untuk PEMILIK
Baris 4 Kolom 44 sampai Kolom 60 urtuk NOMOR KADASTER
Baris 5 Kolom 1 sampai Kolom 2 untuk BULAN DATA
Baris 5 Kolom 4 sampai Kolom 7 untuk TAHUN DATA
Baris 6 Kolom 1 sampai Kolom 2 TANGGAL DATA
Baris 6 Kolom 4 sampai Kolom 6 DATA TEMPERATUR
MAKSIMUM
Baris 6 Kolom 10 sampai Kolom 12 DATA TEMPERATUR
MINIMUM
Baris 6 Kolom 16 sampai Kolom 18 DATA TEMPERATUR MAKSTMUM
Baris 6 Kolom 22 sampai Kolom 24 DATA TEMPERATUR MINIMUM
Baris 6 Kolom 28 sampai Kolom 30 DATA TEMPERATUR MINIMUM
Baris 6 Kolom 34 sampai Kolom 36 DATA TEMPERATUR MINIMUM
Baris 6 Kolom 40 sampai Kolom 42 DATA BOLA KERING
Baris 6 Kolom 46 sampai Kolom 48 DATA BOLA KERING
Baris 6 Kolom 52 sampai kolom 54 DATA BOLA KERING
Baris 6 Kolom 58 sampai kolom 60 DATA BOLA BASAH
Baris 6 Kolom 64 sampai kolom 66 DATA BOLA BASAH
Baris 6 Kolom 70 sampai kolom 72 DATA BOLA BASAH
Baris 6 Kolom 76 sampai kolom 78 DATA TEMPERATUR AIR
h1AKSIMUM
Baris 6 Kolom 82 sampai kolom 84 DATA TEMPERATUR AIR MAKSIMUM
Baris 6 Kolom 88 sampai kolom 90 DATA TEMPERATUR AIR MAKSIMUM
Baris 6 Kolom 94 sampai kolom 96 DATA TEMPERATUR AIR MINIMUM
Baris 6 Kolom 100 sampai kolcm 102 DATA TEMPERATUR AIR MINIMUM
Baris 6 Kolom 106 sampai kolom 108 DATA TEMPERATUR AIR MINIMUM
Baris 6 Kolom 112 sampai kolom 114 DATA AIR DALAM PANCI A
DITAMBAH
Baris 6 Kolom 118 sampai kolom 120 DATA AIR DALAM PANCI A
DIKURANGT
Baris 6 Kolom 123 sampai kolom 128 DATA PEMBACAAN ANEMOMETER
Baris 6 Kolom 132 sampai kolom 134 DATA HUJAN BIASA
Baris 6 Kolom 137 sampai kolom 139 DATA RADIASI
T a b e l B .1 0 C o nt o h m a s u k a n d at a k li m at ol og i u nt u k d ip ro se s d e ng a n pr o gr am H idr o .E xe
Lampiran C
(informatif)Contoh perhitungan radiasi matahari, pengolahan data radiologi harian dan
jenis kartu yang dipakai pada alat pencatat penyinaran matahari
C.1 Perhitungan radiasi matahari Data Mingguan.
RA = A x 360 K
RA adalah radiasi dalam satuan cal/cm²/hari A adalah luas (hasil dari planimeter)
K adalah koefisien dari alat yang dipasang.
Untuk mendapatkan data radiasi tiap-tiap hari dari data mingguan, tertebih dahulu datanya harus diplanimeter. Setelah datanya didapat baru dimasukkan ke dalam rumus tersebut di atas.
Contoh :
Dalam gambar di bawah ini hasil pencatat radiasi mingguan tanggal 17 Pebruari 1976 s/d tanggal 23 Pebruari 1976 dari Stasiun Klimatologi Kota Bakti Aceh, Koefisien, K=0,390.
Untuk mencari F (Luas) dihitung dengan mempergunakan planimeter. Mempergunakan planimeter ini harus seteliti mungkin, karena dalam hal ini bisa terjadi ketidaksamaan, maka diadakan pengecekan sampai tiga kali memplanimeter supaya hasilnya sama atau mendekati.
Data-data di bawah ini dari hasil memplanimeter data mingquan tanggal 23 Pebruari 1976 1. Tanggal 17 - 2 - 1976 mendapatkan hasil 2.3
2. Tanggal 18 - 2 - 1976 mendapatkan hasil 2.3 3. Tanggal 19 - 2 - 1976 mendapatkan hasil 2.9 4. Tanggal 20 - 2 - 1976 mendapatkan hasil 2.7 5. Tanggal 21 - 2 - 1976 mendapatkan hasil 2.5 6. Tanggal 22 - 2 - 1976 mendapatkan hasil 2.7
Dari hasil planimeter tersebut di atas didapat luas kotak, untuk mendapatkan Radiasi harian, tinggal memasukkan ke dalam rumus sebagai berikut :
Tanggal 17 - 2 – 1976 RA = A x 360 K
= 2,3 x 360 x 0,390 = 323 cal/cm²/hari
C.2 Contoh pengolahan data radiologi harian
R A = A x 1,5 K
R A adalah radiasi dalam satuan Cal/cm²/hari. A adalah luas (jumlah kotak)
K adalah koefisien dari alat yang dipasang. Contoh :
Dalam gambar di bawah ini hasil pencatat radiasi, tanggal 3 Desember 1976 dari Stasiun Klimatologi Kota Bakti Aceh dengan Koefisiennya, K =0,390
Untuk mencari (Luas) yaitu dengan menghitunq jumlah kotak tiap-tiap jam dengan mempergunakan transparan atau suatu garis berat (lihat gambar).
sebagai contoh : dari hasil perhitungan Radiasi Pos Kota Bakti tgl. 3 Desember 1976.
Setelah hasilnya didapat, masukkanlah dalam rumus : RA = A x 1. 5 K
= 581 x 1.5 x 0.390 = 340 cal/cm²/hari
Antara jam 7 – 8 Jumlah kotak 16
8 – 9 " 43 9 – 10 " 59 10 – 11 " 72 11 – 12 " 74 12 – 13 " 54 13 – 14 " 70 14 – 15 " 74 15 – 16 " 64 16 – 17 " 44 17 – 18 " 10 18 – 19 " 1 Jumlah 561
C.3 Jenis kartu yang dipakai pada alat pencatat penyinaran matahari
Gambar tiga macam kartu untuk dipakai pada alat pencatat penyinaran matahari yaitu: a. Kartu S 0 - 40 U (14000-40S) kartu melengkung panjang untuk dipakai pada periode
tanggal 15 April sampai dengan 31 Agustus (lihat Gambar).
b. Kartu S 0 - 40 F (14000-40 FH) kartu lurus untuk dipakai dalam periode tanggal 1 Maret s/d 14 April dan 1 September s/d 14 Oktober (lihat Gambar )
c. Kartu S 0 - 40 W (14000-40 W) kartu melengkung pendek untuk dipakai dalam periode tanggal 15 Oktober s/d 28/29 Februari
Lampiran D
(informatif)Daftar nama dan lembaga
1) Pemrakarsa
Pusat Penelitian dan Pengambangan Sumber Daya Air, Badan Penelitian dan Pengambangan, Departemen Pekerjaan Umum.
2) Penyusun awal
N A M A LEMBAGA
Drs. Kananto, M.Eng. Pusat Litbang SDA
Engkon Rukandi, BE. Pusat Litbang SDA
Boenyamin, Dipl.ATP. Pusat Litbang SDA
3) Penyusun baru
N A M A LEMBAGA
