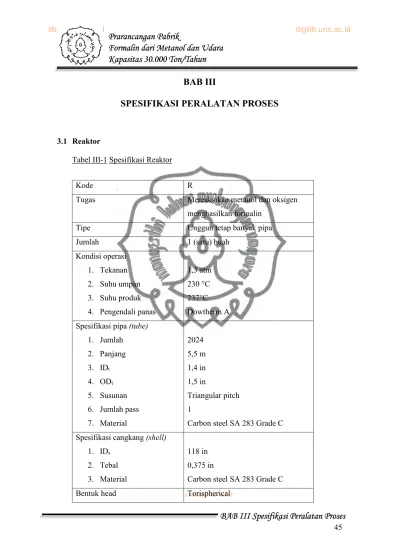

BAB III Spesifikasi Peralatan Proses BAB III
SPESIFIKASI PERALATAN PROSES
3.1 Reaktor
Tabel III-1 Spesifikasi Reaktor
Kode R
Tugas Mereaksikan metanol dan oksigen
menghasilkan formalin
Tipe Unggun tetap banyak pipa
Jumlah 1 (satu) buah
Kondisi operasi 1. Tekanan 2. Suhu umpan 3. Suhu produk 4. Pengendali panas
1,3 atm 230 °C 237°C Dowtherm A Spesifikasi pipa (tube)
1. Jumlah 2. Panjang 3. IDt 4. ODt 5. Susunan 6. Jumlah pass 7. Material
2024 5,5 m 1,4 in 1,5 in
Triangular pitch 1
Carbon steel SA 283 Grade C Spesifikasi cangkang (shell)
1. IDs 2. Tebal 3. Material
118 in 0,375 in
Carbon steel SA 283 Grade C
Bentuk head Torispherical
commit to user
46
BAB III Spesifikasi Peralatan Proses
Tebal head 0,375 in
Tinggi head 23,20 in
Tinggi keseluruhan 6,73 m Pipa reaktan
1. IPS 2. OD 3. ID
(masuk dan keluar berukuran sama) 42 in
41 in 35 in Pipa Dowtherm A
1. OD 2. ID 3. SN
(masuk dan keluar berukuran sama) 6,625 in
6 in 40
Harga USD 57.326,27
3.2 Absorber
Tabel III-2 Spesifikasi Absorber
Kode AB
Tugas Menyerap campuran gas keluaran
reaktor dengan menggunakan air
Tipe Menara isian (packed tower)
Material Carbon steel SA 283 grade C
Jumlah 1 (satu) buah
Kondisi operasi 1. Tekanan 2. Gas masuk 3. Cairan masuk 4. Gas keluar 5. Cairan keluar
Non-isotermal 1,29 atm 70 °C 30 °C (air) 70 °C 50 °C Kolom
1. Diameter 0,7 m
commit to user
47
BAB III Spesifikasi Peralatan Proses
2. Tinggi 3. Tebal kolom Head
1. Tipe 2. Tebal atas 3. Tebal bawah 4. Tinggi atas Bahan isian
1. Tipe 2. Material
3. Tinggi bahan isian Tinggi keseluruhan
3 m 0,1875 in
Torrisperical bottom flat 0,1875 in
0,1875 in;
3,53 in; 0,0898 m
Rasching ring keramik 2,84 m 4 m
Harga USD 54.126,04
3.3 Vaporizer
Tabel III-3 Spesifikasi Vaporizer
Kode VP
Tugas Mengubah fase metanol menjadi uap
Tipe Shell and tube
Jumlah 1 buah
Kondisi operasi Fluida dingin Fluida panas
35 – 71,4 °C 222,38 - 130 °C Spesifikasi tube
Jumlah fluida panas Fluida
Panjang Jumlah OD
Fluida panas 20.765,19 kg/jam Dowtherm A 8 ft
376 1 in
commit to user
48
BAB III Spesifikasi Peralatan Proses
BWG Pitch Passes
Pressure drop
14 1 ¼ in 2
0,0057 psi Spesifikasi shell
Jumlah fluida dingin Fluida
ID
Baffle space Pressure drop
Fluida dingin 5.151,3045 kg/jam Metanol
29 in 21,75 in 0,00147 psi
Beban panas 3.661.950,63 kJ/jam
Dirt factor 0,0033 hr.ft2.°F/BTU Luas permukaan transfer panas 718,42 ft2
Harga USD 48.362,13
3.4 Tangki Penyimpan
Tabel III-4 Spesifikasi Tangki Penyimpan
Kode T-01 T-02
Tugas Menyimpan bahan baku metanol selama satu minggu
Menyimpan produk selama 15 hari
Tipe Silinder tegak, dasar datar, atap conical roof
Silinder tegak. dasar datar, atap conical roof Material Carbon steel SA283
grade C
Carbon steel SA283 grade C
Jumlah 1 1
Kondisi simpan Cair Cair
Kapasitas 495,38 m3 1250,72 m3
Kondisi operasi
Tekanan 1 atm 1,29 atm
commit to user
49
BAB III Spesifikasi Peralatan Proses
Suhu 35 °C 50 °C
Dimensi 1. Diamater 2. Tinggi
3. Tebal silinder 4. Tebal roof
7,62 m 10,97 m 9/16 in 9/16 in
12,19 m 9,69 m 1 3/16 in 1 3/16 in
Harga USD 125.608,73 USD 179.061,61
3.5 Alat Penukar Panas
Tabel III-5 Spesifikasi Alat Penukar Panas
Kode HE-01 HE-02
Tugas Memanaskan umpan
sebelum masuk ke reaktor
Mendinginkan produk reaktor yang akan masuk absorber AB
Tipe Shell and tube Shell and tube
Jumlah 1 buah 1 buah
Panjang 12 ft 8 ft
Beban Panas 1.548.430,08 kJ/jam 1.379.322,34 kJ/jam Kondisi operasi
Fluida panas Fluida dingin
250 - 210 °C 65 - 230 °C
237 - 70,11 °C 35 - 50 °C Spesifikasi tube
Kapasitas Fluida Susunan OD ID
Jumlah tube Tube passes
Fluida dingin 8772,5094 kg/jam Gas umpan reaktor Triangular pitch 1 in
0,902 in 32 2
Fluida dingin 22028,80 kg/jam Air pendingin Triangular pitch 1 in
0,902 in 282 2
commit to user
50
BAB III Spesifikasi Peralatan Proses
Bahan
Pressure drop
Carbon steel 0,2261 psi
Carbon steel 0,0076 psi Spesifikasi shell
Kapasitas Fluida ID Passes Bahan
Pressure drop
Fluida panas 552,93 kg/jam Steam
10 in 1
Carbon steel 0,0006 psi
Fluida panas 49.073,17 kg/jam Gas produk reaktor 25 in
1
Carbon steel 0,00007 psi
Dirt factor 3,05×10-3 hr.ft2/BTU 2,2×10-3hr.ft2/BTU UD 109,34 BTU/hr.ft2 13,54 BTU/hr.ft2 Luas transfer 200,53 ft2 590,62 ft2
Harga USD 11.620,19 USD 35.635,25
3.6 Pompa Proses
Tabel III-6 Spesifikasi Pompa Proses
Kode P-01 P-02
Tugas Mengalirkan metanol dari T-01 ke vaporizer
Mengalirkan formalin dari absorber ke T-02 Tipe Single stage centrifuge Single stage centrifuge Material Commercial steel Commercial steel
Kapasitas 12,983 gpm 23,40 gpm
Jumlah 1 1
Tenaga 0,125 HP 0,75 HP
Kecepatan putar 3.500 rpm 3.500 rpm
Harga USD 3.652,06 USD 4.426,74
commit to user
51
BAB III Spesifikasi Peralatan Proses
Tabel III-7 Spesifikasi Pompa Proses (Lanjutan)
Kode P-03 P-04
Tugas Mengalirkan air dari T-03 ke absorber
Mensirkulasikan
pendingin Dowtherm A Tipe Single stage centrifuge Single stage centrifuge Material Commercial steel Stainless steel
Kapasitas 7,85 gpm 243,65 gpm
Jumlah 1 1
Tenaga 1 HP 5 HP
Kecepatan putar 3.500 rpm 3.500 rpm
Harga USD 3.098,72 USD 7.525,46
3.7 Blower
Tabel III-8 Spesifikasi Blower
Kode B-01
Tugas Mengalirkan udara masuk ke HE-01
Tipe Sentrifugal
Jumlah 1
Kondisi operasi Tekanan masuk Suhu masuk Tekanan keluar Suhu keluar
1,3 atm 35 oC 1,3 atm 52,29 oC
Daya 3 HP
Harga USD 8.189,47
