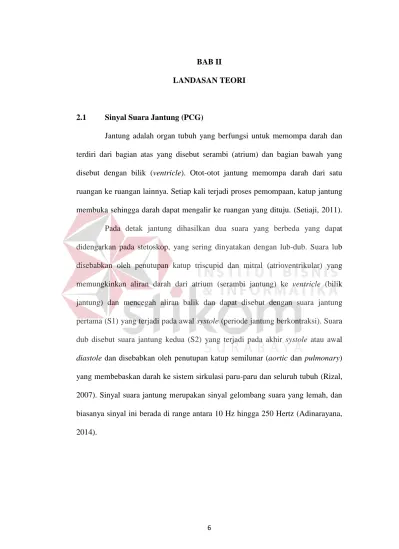

6 2.1 Sinyal Suara Jantung (PCG)
Jantung adalah organ tubuh yang berfungsi untuk memompa darah dan terdiri dari bagian atas yang disebut serambi (atrium) dan bagian bawah yang disebut dengan bilik (ventricle). Otot-otot jantung memompa darah dari satu ruangan ke ruangan lainnya. Setiap kali terjadi proses pemompaan, katup jantung membuka sehingga darah dapat mengalir ke ruangan yang dituju. (Setiaji, 2011). Pada detak jantung dihasilkan dua suara yang berbeda yang dapat didengarkan pada stetoskop, yang sering dinyatakan dengan lub-dub. Suara lub disebabkan oleh penutupan katup triscupid dan mitral (atrioventrikular) yang memungkinkan aliran darah dari atrium (serambi jantung) ke ventricle (bilik jantung) dan mencegah aliran balik dan dapat disebut dengan suara jantung pertama (S1) yang terjadi pada awal systole (periode jantung berkontraksi). Suara dub disebut suara jantung kedua (S2) yang terjadi pada akhir systole atau awal diastole dan disebabkan oleh penutupan katup semilunar (aortic dan pulmonary) yang membebaskan darah ke sistem sirkulasi paru-paru dan seluruh tubuh (Rizal, 2007). Sinyal suara jantung merupakan sinyal gelombang suara yang lemah, dan biasanya sinyal ini berada di range antara 10 Hz hingga 250 Hertz (Adinarayana, 2014).
Gambar 2.1 Bunyi Jantung Normal. (Setiaji, 2011)
Gambar 2.2 Anatomi Jantung. (Anonim, 2015).
2.2 Wavelet
Wavelet adalah sebuah gelombang kecil, yang energinya terkonsentrasi dalam waktu untuk menyediakan alat bantu analisis non-stationer atau perubahan waktu. Karakteristik wave bergerak masih tetap dimiliki, namun juga dapat mensimulasikan analisis waktu-frekuensi dengan dasar matematika yang fleksibel. Hal ini diilustrasikan dalam Gambar 2.3 dimana wave (kurva sinus)
bergerak dengan amplitudo sama pada -∞ ≤ t ≤ ∞ sehingga memiliki energi yang tak berhingga, dengan Wavelet yang memiliki energi berhingga terkonsentrasi pada suatu titik. (Burrus, Gopinath, Guo, 1998)

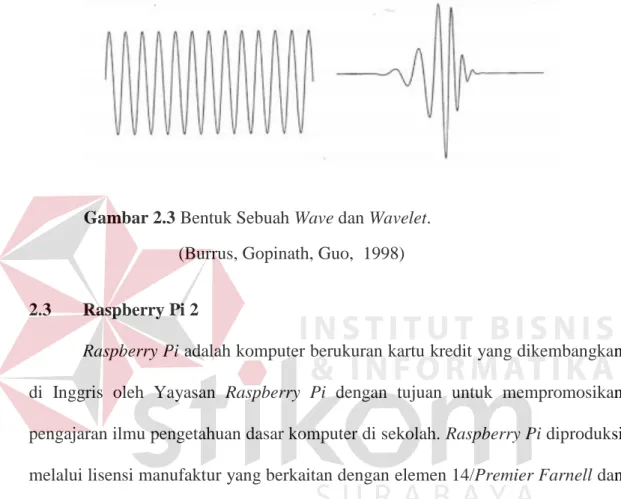

Gambar 2.3 Bentuk Sebuah Wave dan Wavelet. (Burrus, Gopinath, Guo, 1998)
2.3 Raspberry Pi 2
Raspberry Pi adalah komputer berukuran kartu kredit yang dikembangkan di Inggris oleh Yayasan Raspberry Pi dengan tujuan untuk mempromosikan pengajaran ilmu pengetahuan dasar komputer di sekolah. Raspberry Pi diproduksi melalui lisensi manufaktur yang berkaitan dengan elemen 14/Premier Farnell dan RS komponen. Perusahaan ini menjual Raspberry Pi secara online.
Raspberry Pi 2 memiliki sistem Broadcom BCM2836 chip (SoC) yang sebelumnya Broadcom BCM2835 chip (SoC), yang lebih cepat hingga 6x lipat dengan menggunakan Quad-Core ARM Cortex-A7 900MHz dari generasi sebelumnya yang menggunakan ARM1176JZF-S 700 MHz single processor (firmware termasuk sejumlah mode "Turbo" sehingga pengguna dapat mencoba overclocking, hingga 1 GHz, tanpa mempengaruhi garansi), VideoCore IV GPU,
dan awalnya dengan 512 Megabyte RAM, kemudian menjadi 1024 MB. Termasuk built-in hard disk atau solid-state drive, akan tetapi
menggunakan SD Card untuk booting dan penyimpanan jangka panjang.
Yayasan ini memberikan Debian dan Arch Linux ARM untuk di-download. Juga mendukung Python sebagai bahasa pemrograman utama, dengan dukungan untuk BBC BASIC,(melalui gambar RISC OS atau clone "Brendybasic" untuk Linux), C, dan Perl.
Pada 17 Desember 2012 Yayasan Raspberry Pi, bekerjasama dengan IndieCity dan Velocix, membuka "Store Pi", sebagai "one-stop shop untuk semua kebutuhan Raspberry Pi (perangkat lunak)". Dengan menggunakan aplikasi termasuk dalam Raspbian, pengguna dapat menelusuri beberapa kategori dan men-download apa yang mereka inginkan.
2.3.1 Node.js
Javascript merupakan bahasa pemrograman yang lengkap hanya saja selama ini di pakai sebagai bahasa untuk pengembangan aplikasi web yang berjalan pada sisi client atau browser saja. Tetapi sejak ditemukannya Node.js oleh Ryan Dhal pada tahun 2009, Javascript bisa digunakan sebagai bahasa pemrograman di sisi server sekelas dengan PHP, ASP, C#, Ruby dll dengan kata lain Node.js
menyediakan platform untuk membuat aplikasi Javascript dapat dijalankan di sisi server. Untuk mengeksekusi Javascript sebagai bahasa server diperlukan engine yang cepat dan mempunyai performansi yang bagus. Engine Javascript dari Google bernama V8 yang dipakai oleh Node.js yang merupakan engine yang sama yang dipakai di browser Google Chrome. (idjs.github.io, 2016)
2.3.2 Web server
Fungsi utama Web server adalah untuk melakukan atau akan mentransfer berkas permintaan pengguna melalui protokol komunikasi yang telah ditentukan sedemikian rupa. halaman web yang diminta terdiri dari berkas teks, video, gambar, file dan banyak lagi. pemanfaatan web server berfungsi untuk mentransfer seluruh aspek pemberkasan dalam sebuah halaman web termasuk yang di dalam berupa teks, video, gambar dan banyak lagi.
Salah satu contoh dari Web Server adalah Apache. Apache (Apache Web Server – The HTTP Web Server) merupakan web server yang paling banyak dipergunakan di Internet. Program ini pertama kali didesain untuk sistem operasi lingkungan UNIX. Apache mempunyai program pendukung yang cukup banyak. Hal ini memberikan layanan yang cukup lengkap bagi penggunanya. (idcloudhost.com, 2015)
2.4 Arduino
Arduino adalah prototipe platform elektroonik opensource yang terdiri mikrokontroler, bahasa pemrograman, dan IDE. Arduino adalah alat untuk membuat aplikasi interaktif, yang dirancang untuk mempermudah proyek bagi
pemula, tapi masih fleksibel bagi para ahli untuk mengembangkan proyek – proyek yang kompleks. (Banzi, 2009)
2.4.1 Arduino Uno
Arduino Uno merupakan board mikrokontroller open source yang menggunakan ATmega328 sebagai mikrokontrolernya. Arduino Uno memiliki 14 pin input / output, 6 pin dapat digunakan sebagai output PWM, 6 analog input, crystal oscillator 6 Mhz, koneksi USB, jack power, kepala ICSP, dan tombol reset.
Gambar 2.5 Board Arduino Uno (Arduino.cc, 2015)
Secara umum Arduino terdiri dari dua bagian, yaitu:
1. Hardware: papan input/output (I/O) mempunyai 2 sifat pin yaitu pin digital dan pin analog, dapat digunakan sebagai pin digital. Digital berarti sinyal yang dikirimkan atau diterima bernilai 1 atau 0, on atau off, HIGH atau LOW, ada atau tidak ada sinyal. Berbeda dengan sinyal analog yang nilainya bersifat kontinyu, yakni nilai antara 0 dan 1 dipertimbangkan. Pin digital berarti pin dapat menerima atau mengirim sinyal digital
2. Software: software Arduino meliputi IDE untuk menulis program, driver untuk koneksi dengan komputer, contoh program dan library untuk pengembangan program. (Djuandi, 2011)
Berikut adalah tabel spesifikasi dari Arduino Uno
Tabel 2.1 Spesifikasi Arduino Uno
A. Daya (Power)
Arduino mega dapat diaktifkan melalui koneksi USB atau dengan catu daya eksternal. Sumber daya dipilih secara otomatis. Eksternal ( non - USB ) daya dapat berasal baik dari adaptor AC - DC atau baterai. Adaptor ini dapat dihubungkan dengan menancapkan plug 2.1mm pusat - positif ke colokan listrik board. Baterai dapat dimasukkan dalam Gnd dan Vin pin header dari konektor daya.
Board dapat beroperasi pada pasokan eksternal 6 sampai 20 volt. Jika tegangan dengan kurang dari 7V , tegangan pada board kemungkinan akan tidak
Mikrokontroler ATMega 328P
Tegangan Operasi 5V
Input tegangan(rekomendasi) 7 – 12V Input tegangan (Maksimal) 6 – 20V
Digital I/O Pin 14 (6 pin PWM)
Pin input Analog 6
DC current per I/O Pin 20mA Pin DC Current untuk 3.3V 50mA
Memori flash 32Kb, 0.5Kb digunakan untuk bootloader
SRAM 2Kb
EEPROM 1Kb
stabil. Jika menggunakan lebih dari 12V , regulator tegangan bisa panas dan merusak board. Kisaran yang disarankan adalah 7 sampai 12 volt .
Pin listrik adalah sebagai berikut :
VIN : Tegangan input ke board Arduino ketika itu menggunakan sumber daya eksternal ( sebagai lawan 5 volt dari koneksi USB atau sumber daya diatur lain ). Kita dapat memasok tegangan melalui pin ini.
5V : Pin output 5V diatur dari regulator di board. Board dapat diaktifkan dengan daya baik dari colokan listrik DC (7 - 12V) , konektor USB (5V) , atau pin VIN dari board (7-12V). Jika tegangan diberikan melalui 5V atau 3.3V melewati regulator , dan dapat merusak board, maka tidak disrankan.
3V3 : Sebuah pasokan 3,3 volt dihasilkan oleh regulator on-board yang dapat menarik arus maksimum 50 mA.
GND : Pin tanah.
IOREF : Pin pada board Arduino memberikan tegangan referensi saat mikrokontroler sedang beroperasi. Sebuah shield dikonfigurasi dengan benar agar dapat membaca pin tegangan IOREF dan memilih sumber daya yang tepat atau mengaktifkan penerjemah tegangan pada output untuk bekerja dengan 5V atau 3.3V. (Arduino.cc)
B. Memori
Atmega328 memiliki 32 KB dari flash memory untuk menyimpan kode (0.5 KB digunakan untuk bootloader) , 2 KB SRAM dan 1 KB EEPROM ( yang dapat dibaca dan ditulis dengan library EEPROM ). (Arduino.cc)
C. Input dan Output
Masing-masing dari 14 digital pin pada Uno dapat digunakan sebagai input atau output, dengan menggunakan fungsi dari pinMode( ), digitalWrite( ), dan digitalRead( ). Mereka beroperasi pada tegangan 5V. Setiap pin dapat memberikan atau menerima maksimum 20 mA dan memiliki resistor pull-up internal yang (terputus secara default) dari 20-50 KOhms. Selain itu, beberapa pin memiliki fungsi khusus :
Serial : 0(RX) dan 1(TX). Yang digunakan untuk menerima (RX) dan mengirimkan (TX) TTL data serial. Pin 0 dan 1 juga terhubung ke pin yang sesuai dari Atmega8U2 USB - to- TTL chip Serial.
Eksternal Interupsi: 2 (interrupt 0) , 3 (interrupt 1). Pin ini dapat dikonfigurasi untuk memicu interrupt pada nilai yang rendah, naik atau jatuh tepi, atau perubahan nilai. Lihat AttachInterrupt( ) fungsi untuk rincian .
PWM: 3, 5, 6, 7, 10 dan 11. Menyediakan 8 - bit PWM output dengan analogWrite ( ) function.
SPI : 12(MISO), 11(MOSI), 13(SCK), 10(SS). Pin ini mendukung komunikasi SPI menggunakan library SPI.
LED : 13. Ada built -in LED terhubung ke pin digital 13. Ketika pin dengan nilai TINGGI , LED menyala , ketika pin yang dipakai RENDAH , lampu akan mati.
TWI : A4(SDA) dan A5(SCL). Dukungan komunikasi TWI menggunakan library Wire.
Arduino Uno memiliki 6 input analog , yang masing-masing menyediakan 10 bit resolusi (yaitu 1024 nilai yang berbeda ). Secara default mereka mengukur dari ground sampai 5 volt , meskipun mungkin untuk mengubah jangkauan menggunakan pin AREF dan fungsi analogReference ( ). (Arduino.cc)
2.4.2 Software Arduino IDE
Arduino IDE adalah software yang ditulis menggunakan java dan berdasarkan pengolahan seperti, avr-gcc, dan perangkat lunak open source lainnya (Djuandi, 2011). Arduino IDE terdiri dari:
1. Editor program, sebuah window yang memungkinkan pengguna menulis dan mengedit program dalam bahasa processing.
2. Verify / Compiler, sebuah modul yang mengubah kode program (bahasa processing) menjadi kode biner. Bagaimanapun sebuah mikrokontroler tidak akan bisa memahami bahasa processing, yang dipahami oleh mikrokontroler adalah kode biner.
3. Uploader, sebuah modul yang memuat kode biner dari komputer ke dalam memori mikrokontroler di dalam papan Arduino.
Gambar 2.6 Tampilan Software Arduino IDE (Arduino, 2011)
Pada Gambar 2.6 terdapat menu bar, kemudian toolbar dibawahnya, dan sebuah area putih untuk editing sketch, area hitam dapat kita sebut sebagai progress area, dan paling bawah dapat kita sebut sebagai “status bar”.
2.4.3 Bahasa Pemprograman Arduino
Arduino ini bisa dijalankan di komputer dengan berbagai macam platform karena didukung atau berbasis Java. Source program yang dibuat untuk aplikasi mikrokontroler adalah bahasa C/C++ dan dapat digabungkan dengan assembly. (Arduino.cc)
1. Struktur
Setiap program Arduino (biasa disebut sketch) mempunyai dua buah fungsi yang harus ada (Arduino.cc), antara lain:
a) void setup( ) { }
Semua kode didalam kurung kurawal akan dijalankan hanya satu kali ketika program Arduino dijalankan untuk pertama kalinya.
b) void loop( ) { }
Fungsi ini akan dijalankan setelah setup (fungsi void setup) selesai. Setelah dijalankan satu kali fungsi ini akan dijalankan lagi, dan lagi secara terus menerus sampai catu daya (power) dilepaskan.
2. Serial
Serial digunakan untuk komunikasi antara Arduino board, komputer atau perangkat lainnya. Arduino board memiliki minimal satu port serial yang berkomunikasi melalui pin 0 (RX) dan 1 (TX) serta dengan komputer melalui USB. Jika menggunakan fungsi – fungsi ini, pin 0 dan 1 tidak dapat digunakan untuk input digital atau output digital (Arduino.cc). Terdapat beberapa fungsi serial pada Arduino, antara lain:
a. Syntax
Adalah elemen bahasa C yang dibutuhkan untuk format penulisan. (Arduino.cc)
b. Variabel
Sebuah program secara garis besar dapat didefinisikan sebagai instruksi untuk memindahkan angka dengan cara yang cerdas. Variabel inilah yang digunakan untuk memindahkannya. (Arduino.cc).
2.5 Parameter QoS
Performansi mengacu ke tingkat kecepatan dan keandalan penyampaian berbagai jenis beban data di dalam suatu komunikasi. Performansi merupakan kumpulan dari beberapa parameter besaran teknis, yaitu :
Throughput, yaitu kecepatan (rate) transfer data efektif, yang diukur dalam bps. Troughput merupakan jumlah total kedatangan paket yang sukses yang diamati pada destination selama interval waktu tertentu dibagi oleh durasi interval waktu tersebut.
𝑇ℎ𝑟𝑜𝑢𝑔ℎ𝑝𝑢𝑡 = 𝑇𝑜𝑡𝑎𝑙 𝐹𝑟𝑎𝑚𝑒 𝑦𝑎𝑛𝑔 𝐷𝑖𝑡𝑒𝑟𝑖𝑚𝑎 𝑆𝑒𝑙𝑎𝑚𝑎 𝑃𝑒𝑛𝑔𝑎𝑚𝑏𝑖𝑙𝑎𝑛
𝐿𝑎𝑚𝑎 𝑊𝑎𝑘𝑡𝑢 𝑃𝑒𝑛𝑔𝑎𝑚𝑏𝑖𝑙𝑎𝑛
Packet Loss, merupakan suatu parameter yang menggambarkan suatu kondisi yang menunjukkan jumlah total paket yang hilang, dapat terjadi karena collision dan congestion pada jaringan dan hal ini berpengaruh pada semua aplikasi karena retransmisi akan mengurangi efisiensi jaringan secara keseluruhan meskipun jumlah bandwidth cukup tersedia untuk aplikasi-aplikasi tersebut. Umumnya perangkat jaringan memiliki buffer untuk menampung data yang diterima. Jika terjadi kongesti yang cukup lama, buffer akan penuh, dan data baru tidak akan diterima.

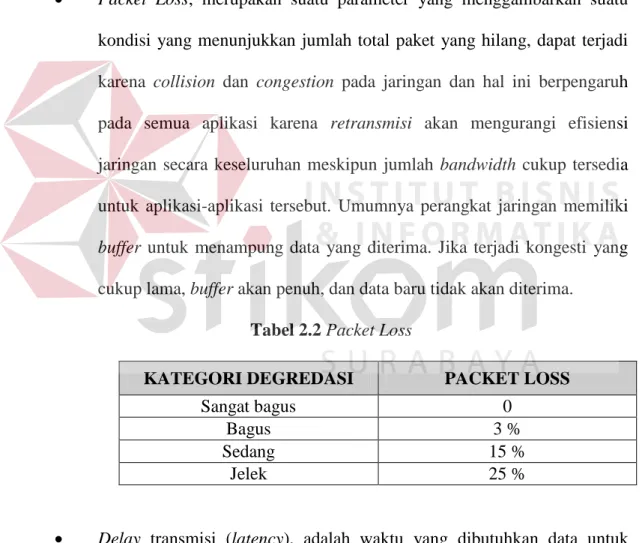

Tabel 2.2 Packet Loss
KATEGORI DEGREDASI PACKET LOSS
Sangat bagus 0
Bagus 3 %
Sedang 15 %
Jelek 25 %
Delay transmisi (latency), adalah waktu yang dibutuhkan data untuk menempuh jarak dari asal ke tujuan. Delay dapat dipengaruhi oleh jarak, media fisik, kongesti atau juga waktu proses yang lama.
𝐷𝑒𝑙𝑎𝑦 𝑟𝑎𝑡𝑎 − 𝑟𝑎𝑡𝑎 = 𝑇𝑜𝑡𝑎𝑙 𝑑𝑒𝑙𝑎𝑦 𝑡𝑟𝑎𝑛𝑠𝑚𝑖𝑠𝑖
