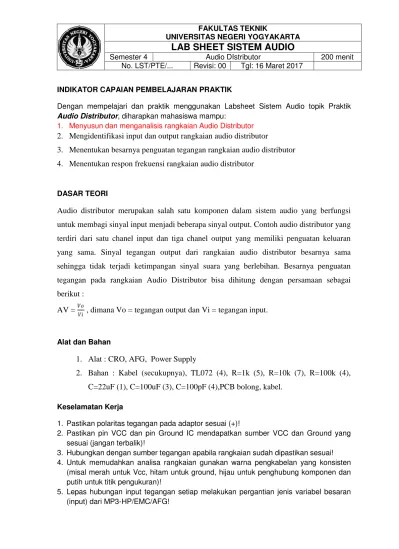

FAKULTAS TEKNIK

UNIVERSITAS NEGERI YOGYAKARTA

LAB SHEET SISTEM AUDIO

Semester 4 Audio DIstributor 200 menit

No. LST/PTE/... Revisi: 00 Tgl: 16 Maret 2017

INDIKATOR CAPAIAN PEMBELAJARAN PRAKTIK

Dengan mempelajari dan praktik menggunakan Labsheet Sistem Audio topik Praktik Audio Distributor_{, diharapkan mahasiswa mampu:}

1. Menyusun dan menganalisis rangkaian Audio Distributor

2. Mengidentifikasi input dan output rangkaian audio distributor

3. Menentukan besarnya penguatan tegangan rangkaian audio distributor

4. Menentukan respon frekuensi rangkaian audio distributor

DASAR TEORI

Audio distributor merupakan salah satu komponen dalam sistem audio yang berfungsi

untuk membagi sinyal input menjadi beberapa sinyal output. Contoh audio distributor yang

terdiri dari satu chanel input dan tiga chanel output yang memiliki penguatan keluaran

yang sama. Sinyal tegangan output dari rangkaian audio distributor besarnya sama

sehingga tidak terjadi ketimpangan sinyal suara yang berlebihan. Besarnya penguatan

tegangan pada rangkaian Audio Distributor bisa dihitung dengan persamaan sebagai

berikut :

AV = ��

�� , dimana Vo = tegangan output dan Vi = tegangan input.

Alat dan Bahan

1. Alat : CRO, AFG, Power Supply

2. Bahan : Kabel (secukupnya), TL072 (4), R=1k (5), R=10k (7), R=100k (4),

C=22uF (1), C=100uF (3), C=100pF (4),PCB bolong, kabel.

Keselamatan Kerja

1. Pastikan polaritas tegangan pada adaptor sesuai (+)!

2. Pastikan pin VCC dan pin Ground IC mendapatkan sumber VCC dan Ground yang sesuai (jangan terbalik)!

3. Hubungkan dengan sumber tegangan apabila rangkaian sudah dipastikan sesuai! 4. Untuk memudahkan analisa rangkaian gunakan warna pengkabelan yang konsisten

(misal merah untuk Vcc, hitam untuk ground, hijau untuk penghubung komponen dan putih untuk titik pengukuran)!

(2)

FAKULTAS TEKNIK

LAB SHEET SISTEM AUDIO

Langkah Kerja

1. Susunlah rangkaian seperti pada gambar 1.

2. Siapkan alat dan bahan yang dibutuhkan untuk praktik

3. Sambungkan sumber tegangan DC +12 volt pada IC TL072, kaki 8 (kabel Vs =

+12V) mendapat tegangan positif, dan kaki 4 mendapat tegangan negatif (kabel

Vs = -12V).

4. Sambungkan AFG dengan input Audio Distributor dan chanel 1 CRO

5. Sambungkan output Audio Distributor dengan chanel 2 CRO

6. Atur amplitudo AFG sampai sinyal tidak cacat pada frekuensi 20 Hz - 20k Hz

7. Atur frekuensi mulai dari 20 Hz – 20 kHz dengan sampling, kemudian catat

tegangan puncak outputnya, sebagaimana tabel berikut.

Frekuensi (Hz) Vin (Volt) Vout1 (Volt) Vout2 (Volt) Vout3 (Volt)

20

(3)

FAKULTAS TEKNIK

LAB SHEET SISTEM AUDIO

8. Hitung penguatan tegangan masing-masing frekuensi

Frekuensi

9. Hitung penguatan tegangan maksimum (AVmax)

10.Gambar grafik penguatan tegangan terhadap respon frekuensi

a. Grafik Vout 1

b. Grafik Vout 2
