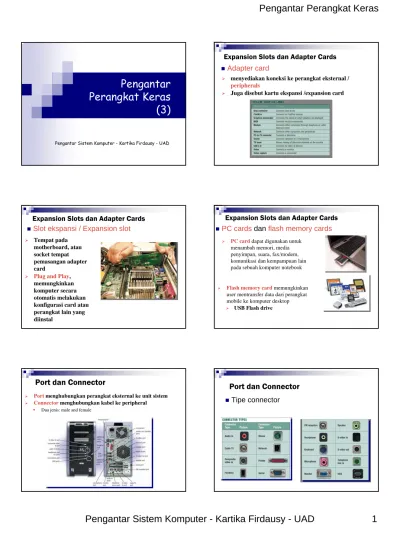

Pengantar Perangkat Keras (3)

Pengantar

Perangkat Keras

(3)

Pengantar Sistem Komputer - Kartika Firdausy - UAD

Expansion Slots dan Adapter Cards

„

Adapter card

¾ menyediakan koneksi ke perangkat eksternal /

peripherals

¾ Juga disebut kartu ekspansi /expansion card

Expansion Slots dan Adapter Cards

„

Slot ekspansi / Expansion slot

¾ Tempat pada

motherboard, atau socket tempat pemasangan adapter card

¾ Plug and Play, memungkinkan komputer secara otomatis melakukan konfigurasi card atau perangkat lain yang diinstal

Expansion Slots dan Adapter Cards

„

PC cards

dan

flash memory cards

¾ PC carddapat digunakan untuk menambah memori, media penyimpan, suara, fax/modem, komunikasi dan kempampuan lain pada sebuah komputer notebook

¾ Flash memory cardmemungkinkan

user mentransfer data dari perangkat mobile ke komputer desktop

¾ USB Flash drive

Port dan Connector

¾ Portmenghubungkan perangkat eksternal ke unit sistem

¾ Connectormenghubungkan kabel ke peripheral

ƒ Dua jenis: male and female

Port dan Connector

Port dan Connector

„

Serial port

¾ Transmisi data per bit ransmits one bit of data at a time

¾ Menghubungkan perangkat berkecepatan rendah, misal mouse, keyboard, modem

Port dan Connector

„

Parallel port

¾ Menghubungkan perangkat yang dapat mentransfer lebih dari satu bit per satuan waktu, misal printer

Third USB device connects to second USB device, and so on Third USB device connects to second USB device, and so on Second USB device connects to first USB device Second USB device connects to first USB device First USB device connects to USB port on computer First USB device connects to USB port on computer

Single USB port can be used to attach multiple peripherals Single USB port can be used to attach multiple peripherals PC umumnya memiliki

6-8 USB ports pada bagian depan/ belakang unit sistem PC umumnya memiliki

6-8 USB ports pada bagian depan/ belakang unit sistem

Port dan Connector

„

USB ports

USB (universal serial bus) port dapat menghubungkan hingga 127 peripherals

secara bersamaan USB(universal serial bus) port dapat menghubungkan hingga 127 peripherals

secara bersamaan

USB 2.0

Port dan Connector

„

FireWire ports

¾ Menghubungkan berbagai tipe perangkat yang memerlukan transmisi data lebih cepat ¾ Dapat menghubungkan hingga 63 perangkat

secara bersamaan

Port dan Connector

„

Special-purpose ports

¾ Dapat menghubungkan peripheral khusus untuk transmisi data ke perangkat wireless

Buses

„

Bus

¾ Jalur untuk komunikasi antar perangkat di dalam komputer ƒ System bus menghubungkan

PC Card Bus

Buses

„

Expansion bus

¾ Untuk komunikasi antara prosesor dengan peripheral

FireWire Bus PCI Bus AGP Bus USB Bus

Bays

¾ Rak tempat memasang additional equipment

¾ Drive baysumumnya untuk tempat disk drives

External peripherals dapat menggunakan

AC adapter, yaitu power supply eksternal

Power Supply

mengubah AC Power ke DC Power Fan menjaga suhu komponen unit sistem agar tidak panas

Mobile Computers and Devices

„

Mobile computer

¾ Notebook, dengan berat antara2.5 and 9 pounds, atau mobile device, misal PDA

Mobile Computers and Devices

„

Port pada komputer notebook

Mobile Computers and Devices

Menjaga kebersihan PC

„

bersihkan dari debu

¾ Preventative maintenance requires a few basic products:

Input

¾ Perangkat input adalah komponen hardware yang digunakan oleh user untuk memasukkan data dan instruksi

¾ Data atau instruksi masuk ke dalam memori komputer

Input

„

Dua tipe input

ƒ Text, angka, images, audio, dan video

¾ Instructions ƒ Program ƒ Perintah ƒ Respon User ¾ Data

Keyboard

„

Bagian-bagian keyboard

¾ Typing area ¾ Numeric keypad ¾ Function keys, special

keys that issue commands

Pointing Devices

„

Mouse

¾ Sesuai ukuran telapak tangan mouse buttons ball wheel button

Pointing Devices

„

Mouse Optis

¾ Di dalamnya tidak ada bagian mekanis

Output

¾ Data yang telah diproses

ƒ Output deviceadalah komponen hardware yang dapat membawa informasi ke user

Display Devices

¾ Perangkat output yang membawa informasi secara visual

¾ Monitormerupakan perangkat penampil yang terpisah

Display Devices

„

LCD monitor

¾ Menggunakan liquid crystal display

¾ Perangkat mobile yang menggunakan LCD, misal: ¾ komputer notebook, tablet

PC, PDA, dan smart phone

Flat-Panel Displays

„

Resolusi

¾ Ketajaman dan kejelasan gambar

¾ Resolsi yang lebih tinggi membuat gambar lebih tajam, layar dapat menampilkan teks yang lebih banyak, elemen tampak lebih kecil

¾ Banyaknya piksel pada sisi horisontal dan vertikal pada perangkat display

Flat-Panel Displays

„

Monitor LCD menggunakan video card

¾ Pasang monitor pada port Digital Video Interface (DVI) di komputer

standard monitor port S-video port

DVI port

CRT Monitors

¾ Berisi tabung sinar katoda (cathode-ray tube = CRT) ¾ Layar diberi lapisan tipis

titik-titik fosfor

ƒ Tiap titik terdiri dari fosfor merah, hijau, dan biru (RGB)

¾ Ukuran yang umum:15, 17, 19, 21, dan 22 inch ƒ ukuran diagonal

CRT Monitors

„

Kualitas monitor CRT ditentukan oleh:

¾ Resolusi layar

¾ Refresh rate = kecepatan monitor menggambar ulang tampilan di layar

¾ Teks lebih mudah dibaca jika disusun dari titik-titik yang berukuran lebih kecil

CRT Monitors

„Proses tampilan video dari prosesor menuju monitor CRT

Step 1.Prosesor mengirim data video digital ke video card.

Step 2.DAC (digital-to-analog converter) pada video card mengubah data video digital ke sinyal analog.

Step 3.Sinyal analog dikirim melalui kabel ke CRT monitor. Step 4.CRT monitor memisahkan sinyal analog menjadi sinyal merah, hijau, dan biru.

Step 5.Electron guns (senapan elektron) menembakkan sinyal tiga warna ke bagian depan CRT.

Step 6.Gambar ditampilkan di layar ketika elektron menabrak titik-titik fosfor pada bagian belakang layar

¾ Video card(graphics card=kartu grafis) mengubah output

digital dari komputer ke sinyal video analog

Media penyimpan

¾Menyimpan data, instruksi, dan informasi ƒ Juga disebut media penyimpan sekunder

Media penyimpan

„

Kapasitas

Kilobyte (KB) 1 thousand Megabyte (MB) 1 million Gigabyte (GB) 1 billion Terabyte (TB) 1 trillion Petabyte (PB) 1 quadrillion

…Banyaknya bytes (karakter) yang dapat disimpan dalam sebuah media penyimpan

Exabyte (EB) 1 quintillion Zettabyte (ZB) 1 sextillion Yottabyte (YB) 1 septillion

Disk magnetik

„Track dan sector

Track

is narrow Sector

Disk magnetik

„

Hard disk

hard disk installed in system unit

Disk magnetik

„

Cara kerja hard disk

Step 1.

Papan sirkuit mengendalikan gerakan aktuator head dan motor kecil.

Step 2.

Motor kecil memutar platters

Step 3.

Ketika software meminta akses ke disk, read/write head menentukan lokasi data sekarang atau lokasi baru.

Step 4. Actuator head mengarahkan lengan read/write head ke lokasi platter yang sesuai untuk baca/tulis data

Disk magnetik

„Silinder platter read/write head platter sides cylinder track sector hard disk

Disk magnetik

„

Cache

„Bagian memori yang digunakan oleh prosesor untuk menyimpan item yang sering diakses

second request for data—to hard disk

disk cache

first request for data—to disk cache

processor

Disk Optik

¾ Umumnya PC

memiliki sebuah optical disc drive

¾ Flat, bulat, portable metal disc terbuat dari metal, plastik, dan dilapisi

¾ Bisa read only atau read/write

Disk Optik

„

Penyimpanan data

¾ Disimpan pada single track ¾ Track dibagi dalam sektor single track spirals to edge of disc disc sectors
