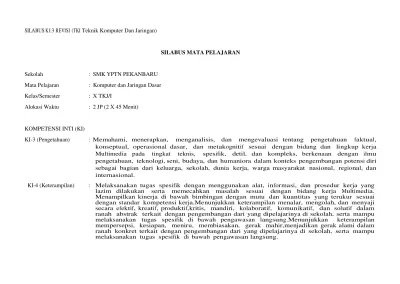

SILABUS K13 REVISI (TKI Teknik Komputer Dan Jaringan)
SILABUS MATA PELAJARAN
Sekolah : SMK YPTN PEKANBARU
Mata Pelajaran : Komputer dan Jaringan Dasar Kelas/Semester : X TKJ/I
Alokasi Waktu : 2 JP (2 X 45 Menit)
KOMPETENSI INTI (KI)
KI-3 (Pengetahuan) : Memahami, menerapkan, menganalisis, dan mengevaluasi tentang pengetahuan faktual, konseptual, operasional dasar, dan metakognitif sesuai dengan bidang dan lingkup kerja Multimedia pada tingkat teknis, spesifik, detil, dan kompleks, berkenaan dengan ilmu pengetahuan, teknologi, seni, budaya, dan humaniora dalam konteks pengembangan potensi diri sebagai bagian dari keluarga, sekolah, dunia kerja, warga masyarakat nasional, regional, dan internasional.
KI-4 (Keterampilan) : Melaksanakan tugas spesifik dengan menggunakan alat, informasi, dan prosedur kerja yang lazim dilakukan serta memecahkan masalah sesuai dengan bidang kerja Multimedia.
Menampilkan kinerja di bawah bimbingan dengan mutu dan kuantitas yang terukur sesuai dengan standar kompetensi kerja.Menunjukkan keterampilan menalar, mengolah, dan menyaji secara efektif, kreatif, produktif,kritis, mandiri, kolaboratif, komunikatif, dan solutif dalam ranah abstrak terkait dengan pengembangan dari yang dipelajarinya di sekolah, serta mampu melaksanakan tugas spesifik di bawah pengawasan langsung.Menunjukkan keterampilan mempersepsi, kesiapan, meniru, membiasakan, gerak mahir,menjadikan gerak alami dalam ranah konkret terkait dengan pengembangan dari yang dipelajarinya di sekolah, serta mampu melaksanakan tugas spesifik di bawah pengawasan langsung.
Kompetensi Dasar Indikator Pencapaian Kompetensi Materi Pokok JP Kegiatan Pembelajaran Penilaian
1 2 3 4 5 6
3.13 Menerapkan sumber daya berbagi pakai pada jaringan komputer
4.13 Menginstalasi sumber daya berbagi pakai pada
Pengetahuan Produk :
3.13.1 Menjelaskan pengertian sumber daya berbagi pakai pada jaringan komputer (IPK Faktual
3.13.2 Mengidentifikasi konsep sumber daya berbagi pakai pada jaringan komputer (IPK Konseptual esensial)
3.13.3 Mengimplementasikan sumber daya berbagi pakai pada jaringan komputer (IPK Koseptual advan)
Proses :
3.13.4 Menjelaskan langkah- langkah menginstalasi sumber daya berbagi pakai pada jaringan komputer (IPK Prosedural)
Keterampilan mempraktekkan instalasi sumber daya berbagi pakai pada jaringan komputer (IPK
Pengertian sumber daya berbagi pakai pada jaringan komputer Konsep sumber daya berbagi pakai pada jaringan komputer
Implementasikan sumber daya berbagi pakai pada jaringan komputer
Langkah langkah mengistalasi sumber daya berbagi pakai pada jaringan komputer
Melakukan instalasi sumber daya
berbagi pakai pada
2 Penentuan projek :
Peserta didik menjawab pertanyaan esensial yang bersifat eksplorasi pengetahuan yang telah dimiliki berdasarkan pengalaman belajar, yang bermuara pada penugasan pesertadidik dalam melakukan aktifitas menerapkan sumber daya berbagi pakai pada jaringan komputer seperti koneksi printer sharing
Merancang langka-langkah penyelesaian Projek :
Peserta didik merancang langkah penyelesaian proyek sumber daya berbagi pakai pada jaringan komputer yang meliputi :
1. Mempersiapakan peralatan yg dibutuhkan
2. Mempersiapakan kabel jaringan lan yg di butuhkan 3. Instalasi jaringan kabel LAN 4. Uji coba koneksi jaringan 5. Instalasi sumberdaya berbagi
pakai printer sharing 6. Uji koneksi printer sharing Penyusunan Jadwal Pelaksanaan Proyek
1. Peserta dididik secara berkelompok melakukan diskusi membuat alokasi
Pengetahuan : 1. Tes
tertulis/Lisan (lembar penilian LP3)
2. Assmen kinerja proses (lembar penilaian LP4)
Keterampilan :
jaringan komputer Keterampilan) jaringan komputer waktu dalam menyelasikan proyek instalasi sumber daya berbagi pakai pada jaringan komputer
Penyelesaian Projek dengan fasilitasi dan monitoring guru Peserta didik mengerjakan proyek instalasi sumber daya berbagi pakai pada jaringan komputer koneksi printer sharing dengan tagihan:
1. Menggunakan peralatan yg dibutuhkan
2. Memasang kabel jaringan lan yg di butuhkan
3. Instalasi jaringan kabel LAN 4. Melakukan Uji koneksi
jaringan
5. Instalasi sumberdaya berbagi pakai printer sharing
6. Uji koneksi printer sharing Penyusunan laporan dan presentasi/publikasi hasil projek
Berdasarkan data yang diperoleh dalam menyelesiakan proyek instalasi sumber daya berbagi pakai pada jaringan komputer printer sharing peserta didik melakukan diskusi dalam kelompoknya dan menyusun laporan.
Asesmen kinerja keterampilan (lembar penilainan LP5)
Evaluasi Proses dan hasil Projek
Peserta didik secara berkelompok melakukan tanya jawab antar kelompok terhadap aktivitas dan hasil proyek instalasi sumber daya berbagi pakai pada jaringan komputer printer sharing yang sudah dijalankan. Peserta didik menyempurnakan kesimpulan pelaksanan proyek instalasi sumber daya berbagi pakai pada jaringan komputer berdasarkan masukan yang dididapat dalam diskusi dan juga masukan dari guru.
Guru melakukan evaluasi hasil proyek dan memberikan kesimpulan.
RENCANA PELAKASANAAN PEMBELAJARAN (RPP)
Sekolah : SMK YPTN Pekanbaru
Mata Pelajaran : Komputer dan jaringan Dasar Kelas/ Semester : X/I
Materi Pokok : Menerapkan sumber daya berbagi pakai pada jaringan komputer Alokasi Waktu : 2 JP (90 Menit)
A. Tujuan Pembelajara 1. Pengetahuan
a. Produk
1) Secara mandiri dan tanpa membuka bahan ajar Peserta didik dapat Menjelaskan pengertian sumber daya berbagi pakai pada jaringan komputer dengan mengerjakan soal terkait di LP 3 minimal nilai sama dengan KKM 2) Secara mandiri dan tanpa membuka bahan ajar, Peserta didik mampu
Mengidentifikasi konsep sumber daya berbagi pakai pada jaringan komputer dengan mengerjakan soal terkait LP3 minimal nilai sama dengan KKM
3) Secara mandiri dan tanpa membuka bahan ajar Peserta didik mampu Mengimplementasikan sumber daya berbagi pakai pada jaringan komputer dengan mengerjakan soal terkait LP3 minimal nilai sama dengan KKM.
b. Proses
Peserta didik diharapkan dapat menjelaskan langkah-langkah sumber daya berbagi pakai pada jaringan komputer dengan mengerjakan evaluasi yang terkait dengan LP 4 minimal nilai sama dengan KKM.
2. Keterampilan
Dengan mengunakan komputer, serta alat dan bahan Peserta didik dapat mempraktekan instalasi sumberdaya berbagi pakai pada jaringan komputer sesuai rincian tugas di LP5 minimal nilai sama dengan KKM
B. Kompetensi Dasar
3.13 Menerapkan sumber daya berbagi pakai pada jaringan komputer 4.13 Mengitalasi sumber daya berbagi pakai pada Jaringan Komputer C. Indikator Pencapaian Kompetensi
1. Pengetahuan a. Produk :
3.13.5 Menjelaskan pengertian sumber daya berbagi pakai pada jaringan komputer 3.13.6 Mengidentifikasi konsep sumber daya berbagi pakai pada jaringan
komputer
3.13.7 Mengimplementasikan sumber daya berbagi pakai pada jaringan komputer b. Proses :
3.13.8 Menjelaskan langkah-langkah instalasi sumber daya berbagi pakai pada jaringan komputer
2. Keterampilan
Keterampilan mempraktekan instalasi sumber daya berbagi pakai pada jaringan komputer
D. Materi Pembelajaran : Menerapakan Sumber daya berbagi pakai pada jaringan komputer
E. Pendekatan , Model,dan Metode : Model Pembelajaran Project Based Learning (PJBL)
F. Media,Alat,Bahan ,dan Sumber Belajar 1. Modul/Internet
2. LKPD 3. Jobsheet 4. Komputer 5. Kabel UTP 6. Tang Krimping 7. RJ 45
8. Lan Tester 9. HUB
G. Langkah Pembelajaran 1. Kegiatan Pendahuluan
Kegiatan
Penilaian Oleh
Pengamat Catatan Pengamat
1 2 3 4
1. Menyiapkan peserta didik secara psikis dan fisik untuk mengikuti proses pembelajaran;
2. Memberi motivasi belajar peserta didik secara kontekstual sesuai manfaat dan aplikasi materi ajar dalam kehidupan sehari-hari;
3. Mengajukan pertanyaan-
pertanyaan yang me- ngaitkan pengetahuan sebelumnya dengan materi yang akan dipelajari;
4. Menjelaskan tujuan pembelajaran atau kom- petensi dasar yang akan dicapai
5. Menyampaikan cakupan materi dan penjelasan uraian kegiatan sesuai silabus.
2. Kegiatan Inti
Kegiatan
Penilaian Oleh
Pengamat Catatan Pengamat
1 2 3 4
Penentuan projek :
Peserta didik menjawab pertanyaan esensial yang bersifat eksplorasi pengetahuan yang telah dimiliki berdasarkan pengalaman belajar, yang bermuara pada penugasan pesertadidik dalam melakukan aktifitas menerapkan sumber daya berbagi pakai pada jaringan komputer seperti koneksi printer sharing
Merancang langka-langkah penyelesaian Projek :
Peserta didik merancang langkah penyelesaian proyek sumber daya berbagi pakai pada jaringan komputer yang meliputi :
7. Mempersiapakan peralatan yg dibutuhkan 8. Mempersiapakan kabel jaringan lan yg di
butuhkan
9. Instalasi jaringan kabel LAN 10. Uji coba koneksi jaringan
11. Instalasi sumberdaya berbagi pakai printer sharing
12. Uji koneksi printer sharing
Penyusunan Jadwal Pelaksanaan Proyek 2. Peserta dididik secara berkelompok
melakukan diskusi membuat alokasi waktu dalam menyelasikan proyek instalasi sumber daya berbagi pakai pada jaringan komputer Penyelesaian Projek dengan fasilitasi dan monitoring guru
Peserta didik mengerjakan proyek instalasi sumber daya berbagi pakai pada jaringan komputer koneksi printer sharing dengan tagihan:
7. Menggunakan peralatan yg dibutuhkan 8. Memasang kabel jaringan lan yg di
butuhkan
9. Instalasi jaringan kabel LAN 10. Melakukan Uji koneksi jaringan
11. Instalasi sumberdaya berbagi pakai printer sharing
12. Uji koneksi printer sharing Penyusunan laporan dan
presentasi/publikasi hasil projek
Berdasarkan data yang diperoleh dalam menyelesiakan proyek instalasi sumber daya berbagi pakai pada jaringan komputer printer sharing
Evaluasi Proses dan hasil Projek Peserta didik secara berkelompok melakukan tanya jawab antar kelompok terhadap aktivitas dan hasil proyek instalasi sumber daya berbagi pakai pada jaringan komputer printer sharing yang sudah dijalankan. Peserta didik
menyempurnakan kesimpulan pelaksanan proyek instalasi sumber daya berbagi pakai pada jaringan komputer berdasarkan masukan yang dididapat dalam diskusi dan juga masukan dari guru.
Guru melakukan evaluasi hasil proyek dan memberikan kesimpulan.
3. Kegiatan Penutup
Kegiatan
Penilaian Oleh
Pengamat Catatan Pengamat
1 2 3 4
Guru bersama peserta didik baik secara individual maupun kelompok melakukan refleksi untuk
mengevaluasi:
1) Seluruh rangkaian aktivitas pembelajaran dan hasil-hasil yang diperoleh untuk selanjutnya secara bersama menemukan manfaat langsung maupun tidak langsung dari hasil pembelajaran yang telah berlangsung;
2) Memberikan umpan balik terhadap proses dan hasil pembelajaran;
3) Melakukan kegiatan tindak lanjut dalam bentuk pemberian tugas, baik tugas individual maupun kelompok;
4) Menginformasikan rencana kegiatan pembe- lajaran untuk pertemuan berikutnya.
H. Penilaian Pembelajaran, Remedial dan Pengayaan 1. Teknik Penilaian
a. Sikap Prilaku Karakter : Format Penilaian Sikap b. Sikap Sosial : Format Penilaian Sikap c. Produk : Ujian Tulis
d. Proses : Format Assessmen Kinerja e. Keterampilan : Format Assessmen Kinerja 2. Instrumen Penilaian Keterampialan
a. LP1 : Sikap Prilaku Karakter b. LP2 : Sikap Sosial
c. LP3 : Produk dilengkapi kunci d. LP4 : Proses
e. LP5 : Keterampilan
3. Pembelajaran Remedial dan pengayaan I. Lampiran
1. Materi Pembelajaran 2. Rubrik Penilaian
Mengetahui Pekanbaru 16 Juni 2021 Kepala Sekolah, Guru Mapel,
Abdul Gafar, M.Pd Susilawati, S.Kom
NIP. 197107262007011003 NIP.19861122 2010012 2 011
Lampiran 1. Materi pembelajaran
BAHAN AJAR
Sekolah : SMK YPTN Pekanbaru
Mata Pelajaran : Komputer dan jaringan Dasar
Kelas : X/I
Materi Pokok : Menerapkan sumber daya berbagi pakai pada jaringan komputer Alokasi Waktu : 2 JP (90 Menit)
A. Tujuan Pembelajara 1. Pengetahuan
a. Produk
1) Secara mandiri dan tanpa menbuka bahan ajar Peserta didik dapat Menjelaskan pengertian sumber daya berbagi pakai pada jaringan komputer dengan mengerjakan soal terkait di LP 3 minimal nilai sama dengan KKM
2) Secara mandiri dan tanpa membuka bahan ajar, Peserta didik mampu Mengidentifikasi konsep sumber daya berbagi pakai pada jaringan komputer dengan mengerjakan soal terkait LP3 minimal nilai sama dengan KKM
3) Secara mandiri dan tanpa membuka bahan ajar, Peserta didik mampu Mengimplementasikan sumber daya berbagi pakai pada jaringan komputer dengan mengerjakan soal terkait LP3 minimal nilai sama dengan KKM. b.dProses
Peserta didik diharapkan dapat menjelaskan langkah-langkah instalasi sumber daya berbagi pakai pada jaringan komputer dengan mengerjakan evaluasi yang terkait dengan LP 4 minimal nilai sama dengan KKM.
2. Keterampilan
Dengan mengunakan komputer,serta alat dan bahan Peserta didik dapat mempraktekan pembuatan sumberdaya berbagi pakai pada jaringan komputer sesuairincian tugas di LP5 minimal nilai sama dengan KKM
B. Kompetensi Dasar
3.13 Menerapkan sumber daya berbagi pakai pada jaringan komputer 4.13 Mengintalasi sumber daya berbagi pakai pada Jaringan Komputer C. Indikator Pencapaian Kompetensi
1. Pengetahuan a. Produk :
1.13.1 Menjelaskan pengertian sumber daya berbagi pakai pada jaringan komputer 1.13.2 Mengidentifikasi konsep sumber daya berbagi pakai pada jaringan komputer 1.13.3 Mengimplementasikan sumber daya berbagi pakai pada jaringan komputer
b. Proses :
1.13.4 Menjelaskan langkah-langkah sumber daya berbagi pakai pada jaringan komputer
2. Keterampilan
Keterampilan mempraktekan sumber daya berbagi pakai pada jaringan komputer D. Uraian Materi
Pengalan Materi 1
a. Pengertian Sumber daya Berbagi Pakai Pada Jaringan Komputer.
Sumber daya berbagi pakai atau sharing resouce bisa diartikan sebagai sebuah metode berbagi perangkat keras oleh semua prosesor yang tersedia untuk digunakan secara bersama-sama. Pada jaringan komputer, metode ini bisa dipakai untuk berbagi printer, fax, modem, drive, hardisk, ataupun data dengan tujuan agar perangkat ataupun data di sebuah komputer bisa diakses dari komputer lainnya.
Adapun tujuan dari suber daya berbagi pakai yaitu agar seluruh program, Peralatan atau peripheral lainya dapat dimanfaatkan oleh setiap orang yang ada pada jaringan komputer tanpa terpengaruh lokasi maupun pengaruh dari pemakai. Kelebihan sumber daya berbagi pakai pada jaringan komputer antara lain :
1) Kecepatan akses lebih tinggi karena penyediaan dan fasilitas jaringan dan pengelolaannya dilakukan secara khusus oleh satu komputer (server) yang tidak akan dibebani dengan tugas lain sebagai workstation.
2) Sistem keamanan dan administrasi jaringan lebih baik.
3) Sistem backup data lebih baik karena pada jaringan client server backup data dilakukan terpusat di server.
4) Antar komputer dalam jaringan dapat saling berbagi pakai fasilitas yang dimilikinya seperti hardisk, drive, fax atau modem, printer.
5) Biaya operasional relatif lebih murah dibandingkan dengan tipe jaringan client server.
6) Kelangsungan kerja jaringan tidak tergantung pada satu server.
b. Konsep berbagi sumber daya pada jaringan komputer
Sharing service pada komputer Banyak macamnya, misal pada Windows:
1) Printer sharing.
Printer sharing merupakan kegiatan yang berfungsi untuk memfasilitasi pengguna dalam proses berbagi file ataupun dokumen. Fasilitas ini merupakan salah satu sistem operasi yang ada pada windows maupun linux, macos juga tergabung didalamnya.Dalam melakukan printer share setiap komputer harusnya sama-sama terhubung dalam satu jaringan LAN .Satu komputer haruslah terhubung dengan printer yang nantinya akan disebut dengan komputer masternyaLalu selanjutnya komputer berikutnya haruslah tidak terhubung langsung di printer dan nantinya akan disebut dengan komputer client
2) File sharing.
File sharing atau berbagi berkas adalah aktivitas membagi atau menyediakan akses data ke media digital di internet kepada orang lain. Data yang dibagi bisa sangat beragam, mulai dari program komputer, dokumen, buku elektronik, ataupun multimedia (gambar, video, dan audio). Untuk bisa saling berbagi, penyedia berkas harus meng- upload berkas ke komputer server terlebih dulu. Kemudian barulah orang lain bisa mengunduhnya dari komputer server tersebut.
3) Active directory.
Active Directory adalah layanan direktori yang dimiliki oleh sistem operasi jaringan Microsoft Windows server 2000, Windows server 2003 dan Windows Server 2008.
Active Directory terdiri atas basis data dan juga layanan direktori. Basis data yang dimiliki oleh Active Directory menyimpan segala sumber daya yang terdapat di dalam jaringan, seperti halnya komputer yang telah tergabung ke sebuah domain, daftar akun pengguna dan kelompok pengguna, folder yang di-share, dan lain-lain. Sementara itu, layanan direktori yang dimilikinya membuat informasi yang disimpan di dalam basis data dapat diakses oleh pengguna dan aplikasi. LDAP (Lightweight Directory Access Protocol) adalah protokol perangkat lunak untuk memungkinkan semua orang mencari resource organisasi, perorangan dan lainnya, seperti file atau printer di dalam jaringan baik di internet atau intranet. Protokol LDAP membentuk sebuah direktori yang berisi hirarki pohon yang memiliki cabang, mulai dari negara (countries), organisasi, departemen sampai dengan perorangan. Dengan menggunakan LDAP, seseorang dapat mencari informasi mengenai orang lain tanpa mengetahui lokasi orang yang akan dicari itu
Pengalan Materi 2
Langkah- langkah berbagi sumberdaya pada jaringan komputer (printer sharing)
1. Membuat jaringan komputer dengan mengunakan kabel LAN antara server dan client 2. lakukan seting IP addres pada server dan client,
3. Lakukan pengujian koneksi antara server dan client dengan langkah sebagai berikut : 4. Cara pengujiannya pun cukup mudah yaitu dengan mengecek di Client. Berikut
langkah-langkahnya : a. Klik Start - Run
b. Ketikkan CMD lalu tekan OK/ Enter
c. Setelah jendela Command Prompt terbuka, kita cukup mengetik : ping [spasi] IP Address yang ingin diuji konektivitasnya. Lalu, tekan enter.
Misal : ping 256.10.23.4
Kemudian, perhatikan respon yang muncul setelah kita menekan enter. Ada 3 kemungkinan :
•Reply from : terjadi koneksi
•Request Time Out : tidak terjadi koneksi sama sekali
•Destination Host Unreachable : paket data yang dikirim tidak sampai di tujuan.
5. Instalasi Printer Lokal
Instalasi dengan cara ini adalah menghubungkan printer (printer device) dengan printer port pada komputer server, misalnya LPT1 port USB. Cara yang digunakan untuk instalasi printer lokal adalah sebagai berikut.
a. Klik tombol start kemudian pilih printer dan dilayar akan terlihat jendela printers b. Klik pilihan add printer dan di layar akan terlihat jendela add printer
c. Klik next untuk melanjutkannya.
d. Tentukan pilihan local printer untuk menginstall printer di komputer utama.
e. Klik next untuk melanjutkannya.
f. Dilayar akan terlihat alamat select a printer port dan pilih port sesuai denga port yang digunakan printer, misalnya LPT1
g. Klik next untuk melanjutkannya
h. Pilih produk printer pada bagian manufacturer. Misalnya klik pilihan AGFA-AcuSet V52.3
i. Anda dapat menentukan sendiri driver printer denga tombol have Disk. Kemudian tentukan drive dan folder dari file driver printer
j. Klik next untuk melanjutkan
k. Pada bagian printer nama: akan secara otomatis terlihat nama printer dan anda dapat merubah nama tersebut
l. Klik tombol yes apabila anda akan membuat default printer.
m. Klik next dilayar akan terlihat tampilan sharing.
n. Klik Next untuk melanjutkannya
o. Klik pilihan No agar anda tidak perlu test printer p. Klik tombol Next untuk malanjutkannya
q. Klik tombol finish kemudian lihat apakah printer yang ditambahkan telah terlihat.
6. Lakukan seting printer sharing pada komputer server dengan langkah sebagai berikut : a. Untuk melakukan sharing printer, kita terlebih dahulu harus mengaktifkan File and
printer sharing. Dengan cara buka Control Panel terlebih dahulu, kemudian pilih Netword and Internet.
b. Setelah jendela Network and Internet terbuka, pilih Network and Sharing Center.
c. Kemudian pilih Change advanced sharing settings
d. Untuk sharing file maupun printer, pilih Turn on file and printer sharing. Dengan mengaktifkan fitur ini, pengguna lain dapat mengakses file atau printer yang telah Anda sharing.
7. Langkah kelima ini bisa dibilang opsional, boleh dilakukan atau tidak. Jadi misalkan PC Andi melakukan sharing printer, dan PC Andi ini juga diberi password login. Maka siapapun yang ingin mengakses printer yang telah disharing oleh PC Andi harus memasukkan password login PC Andi terlebih dahulu. Misalkan Anda ingin menonaktifkan fitur ini, silakan klik All Networks.
8. Kemudian pilih Turn off password protected sharing. Dengan begini setiap komputer atau PC yang ingin mengakses printer yang telah dibagikan oleh PC Andi tidak perlu lagi memasukkan password login.
9. Setelah mengaktifkan File and printer sharing, sekarang Anda bisa melakukan sharing printer. Selanjutnya buka Control Panel lalu pada kategori Hardware and Sound, pilih View Devices and Printers.
10. Kemudian, klik kanan pada salah satu printer yang ingin disharinglalu pilih Seewhat’s printing. Disini saya menggunakan printer tipe Canon Pixma MP287 Series.
11. Pilih menu Printer > Sharing
12. Centang Share this printer lalu masukkan nama printer yang akan di-sharing. Usahakan namanya singkat tetapi jelas seperti Canon Pixma MP287 series atau Canon Pixma MP 287. Kemudian klik OK.
Nah, sekarang printer Anda sudah bisa di-sharing dan dapat digunakan oleh komputer lain yang sudah terhubung dalam satu jaringan. Berikut cara untuk mengakses printer yang di-sharing tersebut pada komputer lain.
13. Anda bisa mengakses printer tersebut melalui Windows Explorer. Ketiklan IP address komputer yang melakukan sharing di address bardimana IP address disesuaikan dengan jaringan masing-masing. Contoh format penulisannya : 192.168.43.198.
14. Nah, kemudian akan terlihat apa saja yang telah di-sharing oleh komputer tersebut dimana salah satunya adalah printer tersebut. Klik kanan pada printer kemudian pilih Connect. Tunggu sampai proses Connecting selesai.
Pengalan materi 3
Peserta didik di minta untuk mempraktekan sesuai dengan langkah – langkah E. Rujukan
https://erlin4m.blogspot.com/2020/03/sharing-resource-pada-jaringan-komputer.html https://www.pressburner.com/printer-share/
MEDIA PEMBELAJARAN Link Media pembelajaran https://bit.ly/mediapem313_susi https://bit.ly/mediapem_sharingprint_susi
LEMBAR KERJA PESERTA DIDIK (LKPD)
BERBAGI SUMBER DAYA DALAM JARINGAN KOMPUTER
Nama Kelompok :……….
Anggota kelompok :………..
A. Tujuan Pembelajara 1. Pengetahuan
a. Produk
1) Secara mandiri dan tanpa menbuka bahan ajar Peserta didik dapat Menjelaskan pengertian sumber daya berbagi pakai pada jaringan komputer dengan mengerjakan soal terkait di LP 3 minimal nilai sama dengan KKM
2) Secara mandiri dan tanpa membuka bahan ajar, Peserta didik mampu Mengidentifikasi konsep sumber daya berbagi pakai pada jaringan komputer dengan mengerjakan soal terkait LP3 minimal nilai sama dengan KKM
3) Secara mandiri dan tanpa membuka bahan ajar, Peserta didik mampu Mengimplementasikan sumber daya berbagi pakai pada jaringan komputer dengan mengerjakan soal terkait LP3 minimal nilai sama dengan KKM.
b. Proses
Peserta didik diharapkan dapat menjelaskan langkah-langkah instalasi sumber daya berbagi pakai pada jaringan komputer dengan mengerjakan evaluasi yang terkait dengan LP 4 minimal nilai sama dengan KKM.
c. Keterampilan
Dengan menggunakan komputer, serta alat dan bahan Peserta didik dapat mempraktekan pembuatan sumberdaya berbagi pakai pada jaringan komputer sesuai rincian tugas di LP5 minimal nilai sama dengan KKM
B. Kompetensi Dasar
3.13 Menerapkan sumber daya berbagi pakai pada Jaringan komputer 4.13 Mengitalasi sumber daya berbagi pakai pada Jaringan Komputer C. Indikator Pencapaian Kompetensi
1. Pengetahuan a. Produk :
3.13.1 Menjelaskan pengertian sumber daya berbagi pakai pada jaringan komputer 3.13.2 Mengidentifikasi konsep sumber daya berbagi pakai pada jaringan komputer 3.13.3 Mengimplementasikan sumber daya berbagi pakai pada jaringan komputer b. Proses :
3.13.4 Menjelaskan langkah-langkah sumber daya berbagi pakai pada jaringan komputer
2. Keterampilan
Keterampilan mempraktekan instalasi sumber daya berbagi pakai pada jaringan komputer
Sumber daya berbagi pakai pada
jaringan komputer
Pengertiansumberdaya berbagi pakai Pada Jaringan komputer
Identifikasi konsep sumber daya berbagi pakai pada jaringan komputer
Mempraktekkan instalasi berbagi sumberdaya dalam jaringan komputer D. Langkah – langkah pembelajaran
Mengidentifikasi jenis sumber daya berbagi pakai pada jaringan komputer, Kemudian kerjakan soal berikut ini dengan menulis deskripsi hasil Mengidentifikasi konsep sumber daya berbagi pakai pada jaringan komputer
Nama jenis sumberdaya berbagi dalam jaringan
komputer
Deskripsi penjelasana tentang masing jenis sumber daya berbagi dalam jaringan komputer
Printer sharing File sharing Active directory E. Diskusi
Dengan semakin meningkatnya kebutuhan menggunakan perangkat komputer pada saat ini, dimana komputer tidak hanya dijadikan sebagai alat administrasi saja, akan tetapi juga digunakan sebagai alat koneksi dengan jaringan internet dan juga di mungkinkan untuk menghubungkan komputer dengan komputer untuk berbagi aplikasi dan file tertentu, Buatlah kelompok dengan anggota 3 – 4 orang, diskusikan langkah – langkah sumberdaya berbagi pakai pada jaringan komputer tentang file sharing.
F. Peta konsep
G. Rujukan
https://erlin4m.blogspot.com/2020/03/sharing-resource-pada-jaringan-komputer.html https://www.pressburner.com/printer-share/
KUNCI JAWABAN LKPD
BERBAGI SUMBER DAYA DALAM JARINGAN KOMPUTER
1. Mengidentifikasi jenis sumber daya berbagi pakai pada jaringan komputer, Kemudian kerjakan soal berikut ini dengan menulis deskripsi hasil Mengidentifikasi konsep sumber daya berbagi pakai pada jaringan komputer
Nama jenis sunberdaya berbagi dalam jaringan
komputer
Deskripsi penjelasana tentang masing jenis sumber daya berbagi dalam jaringan komputer
Printer shareing
Printer shareing merupakan kegiatan yang berfungsi untuk memfasilitasi pengguna dalam proses berbagi file ataupun dokumen. Fasilitas ini merupakan salah satu sistem operasi yang ada pada windows maupun linux, macos juga tergabung didalamnya
File sharing
File sharing atau berbagi berkas adalah aktivitas membagi atau menyediakan akses data ke media digital di internet kepada orang lain. Data yang dibagi bisa sangat beragam, mulai dari program komputer, dokumen, buku elektronik, ataupun multimedia (gambar, video, dan audio). Untuk bisa saling berbagi, penyedia berkas harus meng-upload berkas ke komputer server terlebih dulu. Kemudian barulah orang lain bisa mengunduhnya dari komputer server tersebut.
Active directory
Active Directory adalah layanan direktori yang dimiliki oleh sistem operasi jaringan Microsoft Windows server 2000, Windows server 2003 dan Windows Server 2008. Active Directory terdiri atas basis data dan juga layanan direktori.
Basis data yang dimiliki oleh Active Directory menyimpan segala sumber daya yang terdapat di dalam jaringan, seperti halnya komputer yang telah tergabung ke sebuah domain, daftar akun pengguna dan kelompok pengguna, folder yang di-share, dan lain-lain. Sementara itu, layanan direktori yang dimilikinya membuat informasi yang disimpan di dalam basis data dapat diakses oleh pengguna dan aplikasi.
2. Hasil diskusikan langkah – langkah berbagi sumberdaya pada jaringan komputer Printer sharing adalah sebagai berikut:
1. Cara Sharing File atau Folder pada Windows
Buka Windows Explorer , lalu pilih file atau data yang ingin di share. Lalu klik kanan, pilih share with —> Specific people.
Pada jendela File Sharing, lalu pada tombol Add, tambahkan user Everyone. Pastikan user Everyone telah masuk dalam daftar, lalu klik Share.
Selanjutnya akan muncul jendela konfirmasi “Your Folder is Shared”, lalu klik done.
2. Cara Sharing Drive atau Local Disk di Windows
Terlebih dahulu tentukan Drive yang ingin anda share.
Lalu klik kanan pada Drive yang ingin di Share, lalu pilih share with > advanced sharing.
Selanjutnya akan muncul jendela Properties, lalu pilih Tab Sharing dan klik Advanced sharing.
Lalu akan muncul jendela Advanced sharing dan beri centang pada Share this folder. Lalu klik pada tombol Permissions untuk menambahkan user dan mengatur Permissions.
Selanjutnya untuk menambahkan user atau grup klik tombol Add, jika tidak langsung klik Ok.
Selanjutnya kembali ke jendela Properties, lalu pilih Tab Security, klik Edit untuk menambah User dan mengatur Permissions.
Lalu pada jendela Permissions klik Add untuk menambah user.
Lalu pada jendela Select User or Group, klik tombol advanced
.
Selanjutnya pilih user yang dapat mengakses data yang di share. Lalu klik Find Now agar muncul daftar user-nya. Selanjutnya pilih Everyone dan klik Ok.
Lalu pada kotak Object Names sudah terisi, klik OK.
Lalu pada kotak permission, terlebih dahulu klik Everyone dan atur permission, klik OK.
Cara Pengecekan Sharing File
Ada 2 cara yang dapat dilakukan untuk mengecek atau melihat sharing file, yaitu dengan menggunakan IP Address atau melalui menu network. Berikut caranya.
1. Cara Pengecekan melalui alamat IP Address:
2. Cara Pengecekan melalui Network
Lampiran 2
Tabel Spesifikasi Lembar Penilaian
Indikator LP dan Butir Soal Kunci LP dan Butir Soal
Sikap Prilaku Karakter LP1 Deskripsi
Sikap Sosial LP2
Produk: LP 3 Produk Kunci LP 1 Produk
1. Menjelaskan
pengertian berbagi pakai sumberdaya pada jaringan komputer 2. Mengidentifikasi konsep sumber daya berbagi pakai pada jaringan komputer Proses:
LP 4 Proses: RTK Dipercayakan kepada judgement Penilai/Guru 1, 2, 3, 4, 5, 6, 7
Keterampilan:
Mempraktekkan instalasi berbagi pakai sumberdaya pada jaringan komputer.
LP 5 Keterampilan: RTK 1, 2, 3, 4, 5, 6,7
Dipercayakan kepada judgement Penilai/Guru Butir 1, 2, 3, 4, 5
Menjelaskan langkah- langkah instalasi berbagi pakai sumberdaya pada jaringan komputer
Butir 1, 2, 3, 4, 5
Nama Peserta Didik : Kelas: Tanggal:
LP 1: Format Penilaian Sikap Prilaku Karakter Petunjuk:
Untuk setiap sikap berikut ini, beri penilaian atas Peserta didik Peserta didik dengan menggunakan skala berikut ini:
No
Aspek Sikap /ranah Non-instruksional/
(Attitude)
halaman 11)
Skor Perolehan Believe (B)
(Preferensi oleh Peserta didik
ybs.)
Evaluation (E) (Oleh Guru/
mentor)
1 2 3 4 5 1 2 3 4 5
1 Kedisiplinan 2 Kejujuran
3 Kerja sama (Peduli)
4 Responsif terhadap informasi 5 Tanggung jawab
6 Memecahkan masalah 7 Kemandirian (Pro-aktif)
8 Ketekunan (berkesinambungan)
Pekanbaru, Pengamat
(………)
DESKRIPSI PENETAPAN SKOR SIKAP (ATTITUDE)
No Komponen
Deskripsi Skor
5 4 3 2 1
1 Kedisiplinan Mentaati semua peraturan kerja secara konsisten tanpa instruksi dan
pengawasan
Mentaati semua pe-raturan kerja secara konsisten dengan sedikit pengawasan dari guru
Mentaati semua peraturan kerja dengan penga-wasan guru
Peraturan kerja kadang-kadang dilanggar meski- pun diawasi
Peraturan kerja sering dilanggar meskipun diawasi 2 Kejujuran Selalu jujur Jujur selama
diawasi
Kadang- kadang jujur
Kadang-kadang tidak jujur walaupun diawasi
Sering tidak jujur walaupun diawasi 3 Kerja sama
(Peduli)
Dapat bekerjasama dengan semua pihak (sesama teman maupun
Bisa bekerjasama dengan group tertentu tanpa pengawasan
Dapat bekerjasa-ma dalam group kerja selama diawasi guru
Hanya dapat bekerjasama dengan guru
Tidak dapat bekerjasama
4 Responsif terhadap informasi
Respon terhadap akses informasi dan memanfaat- kannya
Respon terhadap akses informasi tapi kurang memanfaatkann
Kadang- kadang respon dalam mencari informasi baru
Respon terhadap akses informasi baru tetapi terlambat
Kurang mampu mengakses informasi baru 5 Tanggung jawab Dapat
bertanggung jawab dalam segala kewajiban
Bertanggungjawa b tetapi hanya sebagian saja
Kadang kadang bertanggung- jawab jika diawasi
Bertanggungjaw ab selama menguntungkan dan diawasi
Kurang bertanggung- jawab pada kewajibannya 6 Memecahkan
masalah
Dapat memecahkan masalah dengan baik tanpa bimbingan
Dapat memecahkan masalah dengan baik atas bimbingan
Dapat memecahkan sebagian besar masalah tanpa
Dapat memecahkan sebagian masalah walau tanpa bimbingan
Semua masalah diselesaikan selalu dengan bimbingan 7 Kemandirian (Pro-
aktif)
Dapat belajar sendiri tanpa pengawasan guru
Dapat belajar sendiri dengan pengawasan Guru
Kadang kadang dapat belajar mandiri
Kadang kadang mandiri jika diawasi
Kurang mampu bekerja mandiri 8 Ketekunan
(berkesinambunga n)
Tekun tanpa harus dibimbing
Tekun selama dibimbing
Kadang kadang tekun
Kadang kadang kurang tekun walau dibimbing
Kurang tekun walau dibimbing
Nama peserta didik : Kelas : Tanggal:
LP 2 : Format Pengamatan Sikap Sosial Petunjuk:
Untuk setiap keterampilan sosial berikut ini, beri penilaian atas keterampilan sosial Peserta didik dengan menggunakan skala berikut ini:
Format Pengamatan Keterampilan Sosial
No Rincian Tugas Kinerja (RTK)
Memerlukan perbaikan
(D)
Menunjukka n kemajuan
(C)
Memuaskan (B)
Sangat baik (A)
1 Bertanya
2 Menyumbang ide atau pendapat 3 Menjadi pendengar
yang baik 4 Berkomunikasi
Keterangan;
D = Memerlukan perbaikan C = Menunjukkan kemajuan B = Memuaskan
A = Sangat Baik
Pekanbaru, Pengamat
(………)
Nama Peserta didik: Kelas: Tanggal:
LP 3 : Produk
1. Jelaskan secara tertulis pengertian berbagi sumber daya pada jaringan komputer,metode apa yang bisa digunakan,serta jalaskan tujuannya!
………
………
………
………
2. Jelaskan secara Tertulis mengapa Konsep berbagi pakai sumber daya pada jaringan komputer sangat di perlukan!
………
………
………
………
3. Bagaimana mengimplementasiakan sumberdaya berbagi pakai pada jaringan komputer, jelaskan!
………
………
………
………
4. Jelaskan secara tertulis konseptual, penerapan, dan prinsip Aktif direktory .
………
………
………
………
………
KUNCI JAWABAN LP 3 : PRODUK 1. Pengertian berbagi sumberdaya dalam jaringan komputer.
Sumber daya berbagi pakai atau sharing resouce bisa diartikan sebagai sebuah metode berbagi perangkat keras oleh semua prosesor yang tersedia untuk digunakan secara bersama-sama. Pada jaringan komputer, metode ini bisa dipakai untuk berbagi printer, fax, modem, drive, hardisk, ataupun data dengan tujuan agar perangkat ataupun data di sebuah komputer bisa diakses dari komputer lainnya.
Tujuan utama berbagi sumber daya dalam jaringan komputer.
Adapun tujuan dari sumber daya ber bagi pakai yaitu agar seluruh program,peralatan atau peripheral lainya dapat dimanfaatkan oleh setiap orang yang ada pada jaringan komputer tanpa terpengaruh lokasi maupun pengaruh dari pemakai.
2. Karena dengan ada sumber daya berbagi pakai bisa mempermudah pekerjaan paka pengguna secara bersamaan seperti
Printer sharing.
Printer sharing merupakan kegiatan yang berfungsi untuk memfasilitasi pengguna dalam proses berbagi file ataupun dokumen. Fasilitas ini merupakan salah satu sistem operasi yang ada pada windows maupun linux, macos juga tergabung didalamnya.Dalam melakukan printer share setiap komputer harusnya sama-sama terhubung dalam satu jaringan LAN .Satu komputer haruslah terhubung dengan printer yang nantinya akan disebut dengan komputer masternyaLalu selanjutnya komputer berikutnya haruslah tidak terhubung langsung di printer dan nantinya akan disebut dengan komputer client
File sharing.
File sharing atau berbagi berkas adalah aktivitas membagi atau menyediakan akses data ke media digital di internet kepada orang lain. Data yang dibagi bisa sangat beragam, mulai dari program komputer, dokumen, buku elektronik, ataupun multimedia (gambar, video, dan audio). Untuk bisa saling berbagi, penyedia berkas harus meng- upload berkas ke komputer server terlebih dulu. Kemudian barulah orang lain bisa mengunduhnya dari komputer server tersebut.
3. Dalam melakukan printer share setiap komputer harusnya sama-sama terhubung dalam satu jaringan LAN.Satu komputer haruslah terhubung dengan printer yang nantinya akan disebut dengan komputer masternyaLalu selanjutnya komputer berikutnya haruslah tidak terhubung langsung di printer dan nantinya akan disebut dengan komputer client
4. Konseptual penerapan Active Directory adalah layanan direktori yang dimiliki oleh sistem operasi jaringan Microsoft Windows server 2000, Windows server 2003 dan Windows Server 2008. Active Directory terdiri atas basis data dan juga layanan direktori. Basis data yang dimiliki oleh Active Directory menyimpan segala sumber daya yang terdapat di dalam jaringan, seperti halnya komputer yang telah tergabung ke sebuah domain, daftar akun pengguna dan kelompok pengguna, folder yang di-share, dan lain-lain. Sementara itu, layanan
direktori yang dimilikinya membuat informasi yang disimpan di dalam basis data dapat diakses oleh pengguna dan aplikasi.
LDAP (Lightweight Directory Access Protocol) adalah protokol perangkat lunak untuk memungkinkan semua orang mencari resource organisasi, perorangan dan lainnya, seperti file atau printer di dalam jaringan baik di internet atau intranet. Protokol LDAP membentuk sebuah direktori yang berisi hirarki pohon yang memiliki cabang, mulai dari negara (countries), organisasi, departemen sampai dengan perorangan. Dengan menggunakan LDAP, seseorang dapat mencari informasi mengenai orang lain tanpa mengetahui lokasi orang yang akan dicari itu.
Nama peserta didik : Kelas : Tanggal:
LP 4 : PROSES Prosedur :
1. Guru meminta Peserta didik menyebutkan langkah- langkah mengistalasi suber daya berbagi pakai pada jaringan komputer.
2. Penentuan skor kinerja Peserta didik mengacu pada Format Assessmen Kinerja pada tabel
3. Berikan format ini kepada Peserta didik sebelum assessmen dimulai 4. Peserta didik diijinkan mengakses kinerja mereka sendiri dengan
menggunakan format yang tersedia
Format Assessmen Kinerja Proses
No Rincian tugas
Skor maksimu
m
Skor Asesmen guru PD Langkah kinerja proses instalasi berbagi pakai
sumberdaya pada jaringan komputer
1 Peserta didik menyebutkan langkah – langkah untuk
instalasi jaringan kabel LAN 20
2 Peserta didik menyebutkan langkah – langkah
menyeting IP pada Komputer server dan client 10 3 Peserta didik menyebutkan langkah – langkah untuk
menguji koneksi antara Server dan client 10 4 Peserta didik menyebutkan langkah – langkah file
sharing 20
6 Peserta didik menyebutkan langkah-langkah pengujian
akses file shering dari PC Cilient 20
7 Peserta didik menyebutkan langkah – langkah
mengakses file tersebut melalui Windows Explorer 20
Skor Total 100
Pekanbaru,
Peserta didik Guru
(………..) (………..)
Nama peserta didik : Kelas : Tanggal:
LP 5 : KETERAMPILAN Prosedur :
1. Siapkan komputer,peralatan jaringan, printer yang akan digunakan masing masing peserta didik.
2. Tugasi siswa untuk melakukan instalasi sumber daya berbagi pakai pada jaringan komputer
3. Penentuan skor kinerja Peserta didik mengacu pada Format Assessmen Kinerja pada tabel
4. Berikan format ini kepada Peserta didik sebelum assessmen dimulai 5. Peserta didik di izinkan mengakses kinerja mereka sendiri dengan
menggunakan format yang tersedia
Format Assessmen Kinerja Proses
No Rincian tugas Skor
maksimum
Skor Asesmen guru PD Langkah kinerja proses instalasi berbagi
pakai sumberdaya pada jaringan komputer 1 langkah – langkah untuk instalasi
jaringan kabel LAN
20
2 Setting TCP / IP statis 10
3 Melakukan Pengujian koneksi dari PC Client yang terhubung kabel server
10 5 langkah – langkah file sharing 20 6 Melakukan pengujian akses file sharing dari
PC Cilient
20 7 langkah – langkah mengakses file tersebut
melalui Windows Explorer
20
Skor Total 100
Pekanbaru,
Peserta didik Guru
(………..) (………..)
