PRODUKSI
BIODEGRADABLE PLASTIC
MELALUI PENCAMPURAN PATI SAGU TERMOPLASTIS
DAN COMPATIBILIZED LINEAR LOW DENSITY POLYETHYLENE
MARIA ULFA CHRISTIANTY
SEKOLAH PASCASARJANA
INSTITUT PERTANIAN BOGOR
PERNYATAAN MENGENAI TESIS DAN
SUMBER INFORMASI
Dengan ini saya menyatakan bahwa tesis Produksi Biodegradable Plastic
melalui Pencampuran Pati Sagu Termoplastis dan Compatibilized Linear Low Density Polyethylene adalah karya saya dengan arahan dari komisi pembimbing dan belum diajukan dalam bentuk apa pun kepada perguruan tinggi mana pun. Sumber informasi yang berasal atau dikutip dari karya yang diterbitkan maupun tidak diterbitkan dari penulis lain telah disebutkan dalam teks dan dicantumkan dalam Daftar Pustaka di bagian akhir tesis ini
Bogor, Agustus 2009
ABSTRACT
MARIA ULFA CHRISTIANTY. Production of Biodegradable Plastic through Blending of Thermoplastic Sago Starch with Compatibilized Linear Low Density Polyethylene. Under direction of TITI CANDRA SUNARTI and HARDANING PRANAMUDA.
This research explored the possibility of sago starch for blending with synthetic plastic polymer. In order to improve the physico-mechanical properties and the compatibility of the blend system, sago starch was modified into thermoplastic sago starch, while Linear Low Density Polyethylene (LLDPE) was compatibilized by addition maleic anhydride. Thermoplastic sago starch was produced of compounding of starch with 20% of glycerol and 25% of water. This compound showed the best physico-mechanical properties when blending with 80% compatibilized LLDPE (compt.-LLDPE). The results indicated that 40% of thermoplastic sago starch in the blends was the best composition in terms of mechanical properties and its biodegradability. Blending of thermoplastic sago starch up to 40% improved the biodegradability and maintained the tensile strength up to 110 kgf/cm2. The test for biodegradability showed high coverage of mold growth (Penicillium sp. and Aspergillus niger) on the surface plastic, i.e 85-95% and high degree of biodegradation by α-amylase, i.e 24,70%.
RINGKASAN
MARIA ULFA CHRISTIANTY. Produksi Biodegradable Plastic melalui Pencampuran Pati Sagu Termoplastis dan Compatibilized Linear Low Density Polyethylene. Dibimbing oleh TITI CANDRA SUNARTI dan HARDANING PRANAMUDA.
Perkembangan teknologi polimer plastik telah membawa banyak manfaat dalam kehidupan manusia. Berbagai keunggulan yang dimiliki plastik menyebabkan material ini banyak digunakan untuk berbagai aplikasi. Namun demikian, bahan ini juga menimbulkan permasalahan berskala global, baik bagi lingkungan dan kesehatan. Salah satu solusi alternatif untuk menjawab permasalahan plastik adalah melalui pengembangan biodegradable plastic yaitu dengan menggunakan pati termoplastis berbahan baku Sagu (Metroxylon sp.).
Sagu merupakan salah satu sumber pati yang potensial di Indonesia, sehingga penggunaannya sebagai bahan baku biodegradable plastic akan sangat prospektif untuk dikembangkan
Kelemahan yang ada pada plastik berbasiskan pati adalah rendahnya sifat mekanis. Pembuatan plastik dengan mencampurkan pati termoplastis dan polimer sintetis dilakukan untuk mengatasi lemahnya sifat mekanik pada plastik berbasis pati. Linear Low Density Polyethylene (LLDPE) merupakan salah satu polimer sintetis dengan sifat mekanik yang baik. Pencampuran pati sagu termoplastis dan LLDPE dinilai akan saling menutupi kelemahan antar keduanya. Pembuatan plastik berbasiskan pati dan polimer hidrokarbon memiliki kekurangan rendahnya kompatibilitas antar monomer penyusun, oleh karena itu dibutuhkan
compatibilizer.
Penelitian ini mengkaji perbandingan komposisi campuran pati sagu termoplastis dan compatibilized LLDPE (compt.-LLDPE) yang menjadi titik kritis untuk mendapatkan plastik dengan sifat biodegradasi yang baik, dengan tidak menurunkan sifat mekanisnya.
Penelitian dilaksanakan dalam 4 tahap. Tahap pertama dilakukan Persiapan bahan yang terdiri dari (a) pengkondisian awal pati sagu (pengeringan dan pengecilan ukuran hingga 200 mesh) (b) Pengujian mutu pati sagu dan analisa fisiko kimia yang meliputi bentuk dan ukuran granula, kandungan pati, amilosa, protein dan lemak (c) penambahan compatibilizer dalam LLDPE (modifikasi metode Shujun et al. 2005).
Hasil karakterisasi pati sagu menunjukkan bahwa pati sagu dalam penelitian ini telah memenuhi standar mutu pati sagu dan berdasarkan sifat fisiko kimia menunjukkan hasil yang sesuai sebagai bahan baku pembuatan pati sagu termoplastis. Hal ini terutama dikaitkan dengan beberapa karakteristik pati yang berpengaruh signifikan dalam proses pencampuran dengan polimer sintetis, yaitu kadar air, rasio amilosa, kadar serat, kadar protein serta tingkat kehalusan.
tidak ditemukan bagian yang robek serta pada pencampuran dengan compt .-LLDPE 80%, memiliki nilai kuat tarik 101,5 kgf/cm2 dan elongasi 12,5%. Bahan pemlastis memegang peranan penting dalam pembuatan pati termoplastis. Konsentrasi pemlastis yang berlebihan akan menyebabkan plastik bersifat soft dan
weak (Kalambur & Rizvi 2006). Oleh karena itu, pati sagu termoplastis dengan konsentrasi gliserol 20% digunakan dalam tahapan penelitian ke-3.
Tahap ketiga yaitu pembuatan plastik melalui pencampuran pati sagu termoplastis dan compt.-LLDPE dengan memodifikasi metode Huneault dan Li (2007). Kajian pencampuran pati sagu termoplastis dan compt.-LLDPE dilakukan pada perbandingan 20:80; 40:60; dan 60:40.
Tahap keempat adalah karakterisasi plastik meliputi sifat mekanik, termal, biodegradabilitas, dan morfologi. Pengujian sifat mekanik menunjukkan bahwa kekuatan tarik tertinggi dimiliki oleh plastik campuran dengan konsentrasi pati sagu termoplastis 20%, yakni 120 kgf/cm2. Pada konsentrasi 40%, kuat tarik hanya mengalami penurunan 10 kgf/cm2 menjadi 110 kgf/cm2. Konsentrasi 60% menghasilkan plastik yang getas sehingga tidak dapat dilakukan pengukuran. Nilai elongasi dari hasil penelitian ini juga mengalami penurunan seiring dengan peningkatan jumlah pati sagu termoplastis yang ditambahkan. Distribusi fase terdispersi, ikatan interfacial, konsentrasi bahan pemlastis, dan sifat fisiko kimia pati sagu sangat mempengaruhi sifat mekanik plastik campuran yang dihasilkan.
Hasil pengujian termal menunjukkan suhu transisi gelas (Tg) 36-39oC dengan jumlah panas (Q) 3,056761-9,835056 mJ, titik leleh (Tm) 115-118oC dengan Q sebesar 6,467779-20,539118 mJ dan kalor jenis (c) 0,01018-0,03056 mJ/deg.mg. Komposisi pati sagu termoplastis dalam campuran tidak mempengaruhi nilai Tg, Tm, Q dan c.
Hasil pengujian biodegradabilitas secara kualitatif dengan menggunakan
Pennicillium sp. dan Aspergillus niger menunjukkan bahwa plastik dengan komposisi pati sagu termoplastis 20% menunjukkan pertumbuhan koloni yang sedikit, sedangkan pada konsentrasi 40 dan 60%, dapat ditumbuhi kapang mencapai 85-100%. Hal ini didukung hasil pengujian biodegradabilitas secara kuantitatif melalui uji enzimatis dengan α-amilase, yang menunjukkan bahwa persentase bagian yang terdegradasi dari plastik untuk komposisi pati sagu termoplastis 20, 40 dan 60%, masing-masing adalah 3,15 ; 24,70 dan 50,45% dari bobot plastik awal.
Pengujian morfologi permukaan plastik memperlihatkan bahwa bentuk alami granula pati sagu termoplastis tidak tampak dan hal ini mengindikasikan bahwa pati sagu telah membentuk pati termoplastis secara sempurna (Ishiaku et al. 2002). Homogenitas campuran cukup baik dengan ditunjukkan tingkat distribusi fase terdispersi yang merata, namun ikatan interfacial yang terjadi masih belum optimal, khususnya pada campuran dengan komposisi pati sagu termoplastis 60%, dimana partikel pati cenderung menempel dalam matriks LLDPE tanpa adanya ikatan.
Dari hasil penelitian ini pencampuran pati sagu termoplastis dan compt .-LLDPE pada komposisi perbandingan 40:60 memberikan hasil yang mampu memadukan sifat mekanik dan biodegradabilitas yang baik.
© Hak Cipta milik Institut Pertanian Bogor, tahun 2009 Hak Cipta dilindungi Undang-Undang
1. Dilarang mengutip sebagian atau seluruh karya tulis ini tanpa mencantumkan atau menyebutkan sumber
a. Pengutipan hanya untuk kepentingan pendidikan, penelitian, penulisan karya ilmiah, penyusunan laporan, penulisan kritik, atau tinjauan suatu masalah
b. pengutipan tidak merugikan kepentingan yang wajar Institut Pertanian Bogor
PRODUKSI
BIODEGRADABLE PLASTIC
MELALUI PENCAMPURAN PATI SAGU TERMOPLASTIS
DAN COMPATIBILIZED LINEAR LOW DENSITY POLYETHYLENE
MARIA ULFA CHRISTIANTY
Tesis
sebagai salah satu syarat untuk memperoleh gelar Magister Sains pada
Program Studi Teknologi Industri Pertanian
SEKOLAH PASCASARJANA
INSTITUT PERTANIAN BOGOR
Judul Tesis : Produksi Biodegradable Plastic melalui Pencampuran Pati Sagu Termoplastis dan Compatibilized Linear Low Density Polyethylene
Nama : Maria Ulfa Christianty
NIM : F351070011
Disetujui
Komisi Pembimbing
Dr. Ir. Titi Candra Sunarti, M.Si. Ketua
Dr. Hardaning Pranamuda, M.Sc. Anggota
Diketahui
Ketua Program Studi
Teknologi Industri Pertanian
Prof. Dr. Ir. Irawadi Jamaran
Dekan Sekolah Pascasarjana
Prof. Dr. Ir. Khairil A. Notodiputro, M.S
PRAKATA
Alhamdulillah, Puji syukur penulis haturkan hanya pada Allah SWT, karena atas rahmat dan hidayahNya dapat menyelesaikan karya ilmiah ini. Tema yang dipilih dalam penelitian ini adalah Biodegradable Plastic, dengan judul Produksi
Biodegradable Plastic melalui Pencampuran Pati Sagu Termoplastis dan
Compatibilized Linear Low Density Polyethylene. Penelitian telah dilakukan mulai bulan November 2008 sampai dengan Juli 2009.
Ucapan terima kasih dan penghargaan yang setinggi-tingginya penulis sampaikan kepada Ibu Dr. Ir. Titi Candra Sunarti, M.Si. dan Bapak Dr. Hardaning Pranamuda, M.Sc. selaku pembimbing dan Ibu Dr. Indah Yuliasih, S.TP., M.Si. yang telah banyak memberikan saran dan masukan. Di samping itu, penulis juga berterimakasih kepada keluarga besar Departemen TIP-IPB, Laboratorium dan
Technical Services – Pertamina, Jakarta, Laboratorium mikologi - Balai Pengkajian Bioteknologi - BPPT Serpong, dan berbagai pihak yang tidak dapat disebutkan satu-persatu. Ungkapan terima kasih juga disampaikan kepada SEAMEO-Southeast Asian Regional Center for Graduate Study and Research in Agriculture (SEAMEO-SEARCA) dan Osaka Gas Foundation of International Cultural Exchange (OGFICE) Jepang atas beasiswa dan dana penelitian yang telah diberikan. Tak lupa, penulis sangat berterima kasih kepada ibu, ibu, ibu, ramah serta seluruh keluarga yang telah mengiringi dengan kekuatan doa dan ketulusan cinta.
Penulis menyadari sepenuhnya bahwa karya tulis ini masih jauh dari sempurna. Oleh karena itu dengan segala ketulusan dan kerendahan hati, saran, kritik dan masukan yang konstruktif sangat diharapkan untuk perbaikan dan penyempurnaan dimasa mendatang. Semoga karya tulis ini dapat bermanfaat.
Bogor, Agustus 2009
PRODUKSI
BIODEGRADABLE PLASTIC
MELALUI PENCAMPURAN PATI SAGU TERMOPLASTIS
DAN COMPATIBILIZED LINEAR LOW DENSITY POLYETHYLENE
MARIA ULFA CHRISTIANTY
SEKOLAH PASCASARJANA
INSTITUT PERTANIAN BOGOR
PERNYATAAN MENGENAI TESIS DAN
SUMBER INFORMASI
Dengan ini saya menyatakan bahwa tesis Produksi Biodegradable Plastic
melalui Pencampuran Pati Sagu Termoplastis dan Compatibilized Linear Low Density Polyethylene adalah karya saya dengan arahan dari komisi pembimbing dan belum diajukan dalam bentuk apa pun kepada perguruan tinggi mana pun. Sumber informasi yang berasal atau dikutip dari karya yang diterbitkan maupun tidak diterbitkan dari penulis lain telah disebutkan dalam teks dan dicantumkan dalam Daftar Pustaka di bagian akhir tesis ini
Bogor, Agustus 2009
ABSTRACT
MARIA ULFA CHRISTIANTY. Production of Biodegradable Plastic through Blending of Thermoplastic Sago Starch with Compatibilized Linear Low Density Polyethylene. Under direction of TITI CANDRA SUNARTI and HARDANING PRANAMUDA.
This research explored the possibility of sago starch for blending with synthetic plastic polymer. In order to improve the physico-mechanical properties and the compatibility of the blend system, sago starch was modified into thermoplastic sago starch, while Linear Low Density Polyethylene (LLDPE) was compatibilized by addition maleic anhydride. Thermoplastic sago starch was produced of compounding of starch with 20% of glycerol and 25% of water. This compound showed the best physico-mechanical properties when blending with 80% compatibilized LLDPE (compt.-LLDPE). The results indicated that 40% of thermoplastic sago starch in the blends was the best composition in terms of mechanical properties and its biodegradability. Blending of thermoplastic sago starch up to 40% improved the biodegradability and maintained the tensile strength up to 110 kgf/cm2. The test for biodegradability showed high coverage of mold growth (Penicillium sp. and Aspergillus niger) on the surface plastic, i.e 85-95% and high degree of biodegradation by α-amylase, i.e 24,70%.
RINGKASAN
MARIA ULFA CHRISTIANTY. Produksi Biodegradable Plastic melalui Pencampuran Pati Sagu Termoplastis dan Compatibilized Linear Low Density Polyethylene. Dibimbing oleh TITI CANDRA SUNARTI dan HARDANING PRANAMUDA.
Perkembangan teknologi polimer plastik telah membawa banyak manfaat dalam kehidupan manusia. Berbagai keunggulan yang dimiliki plastik menyebabkan material ini banyak digunakan untuk berbagai aplikasi. Namun demikian, bahan ini juga menimbulkan permasalahan berskala global, baik bagi lingkungan dan kesehatan. Salah satu solusi alternatif untuk menjawab permasalahan plastik adalah melalui pengembangan biodegradable plastic yaitu dengan menggunakan pati termoplastis berbahan baku Sagu (Metroxylon sp.).
Sagu merupakan salah satu sumber pati yang potensial di Indonesia, sehingga penggunaannya sebagai bahan baku biodegradable plastic akan sangat prospektif untuk dikembangkan
Kelemahan yang ada pada plastik berbasiskan pati adalah rendahnya sifat mekanis. Pembuatan plastik dengan mencampurkan pati termoplastis dan polimer sintetis dilakukan untuk mengatasi lemahnya sifat mekanik pada plastik berbasis pati. Linear Low Density Polyethylene (LLDPE) merupakan salah satu polimer sintetis dengan sifat mekanik yang baik. Pencampuran pati sagu termoplastis dan LLDPE dinilai akan saling menutupi kelemahan antar keduanya. Pembuatan plastik berbasiskan pati dan polimer hidrokarbon memiliki kekurangan rendahnya kompatibilitas antar monomer penyusun, oleh karena itu dibutuhkan
compatibilizer.
Penelitian ini mengkaji perbandingan komposisi campuran pati sagu termoplastis dan compatibilized LLDPE (compt.-LLDPE) yang menjadi titik kritis untuk mendapatkan plastik dengan sifat biodegradasi yang baik, dengan tidak menurunkan sifat mekanisnya.
Penelitian dilaksanakan dalam 4 tahap. Tahap pertama dilakukan Persiapan bahan yang terdiri dari (a) pengkondisian awal pati sagu (pengeringan dan pengecilan ukuran hingga 200 mesh) (b) Pengujian mutu pati sagu dan analisa fisiko kimia yang meliputi bentuk dan ukuran granula, kandungan pati, amilosa, protein dan lemak (c) penambahan compatibilizer dalam LLDPE (modifikasi metode Shujun et al. 2005).
Hasil karakterisasi pati sagu menunjukkan bahwa pati sagu dalam penelitian ini telah memenuhi standar mutu pati sagu dan berdasarkan sifat fisiko kimia menunjukkan hasil yang sesuai sebagai bahan baku pembuatan pati sagu termoplastis. Hal ini terutama dikaitkan dengan beberapa karakteristik pati yang berpengaruh signifikan dalam proses pencampuran dengan polimer sintetis, yaitu kadar air, rasio amilosa, kadar serat, kadar protein serta tingkat kehalusan.
tidak ditemukan bagian yang robek serta pada pencampuran dengan compt .-LLDPE 80%, memiliki nilai kuat tarik 101,5 kgf/cm2 dan elongasi 12,5%. Bahan pemlastis memegang peranan penting dalam pembuatan pati termoplastis. Konsentrasi pemlastis yang berlebihan akan menyebabkan plastik bersifat soft dan
weak (Kalambur & Rizvi 2006). Oleh karena itu, pati sagu termoplastis dengan konsentrasi gliserol 20% digunakan dalam tahapan penelitian ke-3.
Tahap ketiga yaitu pembuatan plastik melalui pencampuran pati sagu termoplastis dan compt.-LLDPE dengan memodifikasi metode Huneault dan Li (2007). Kajian pencampuran pati sagu termoplastis dan compt.-LLDPE dilakukan pada perbandingan 20:80; 40:60; dan 60:40.
Tahap keempat adalah karakterisasi plastik meliputi sifat mekanik, termal, biodegradabilitas, dan morfologi. Pengujian sifat mekanik menunjukkan bahwa kekuatan tarik tertinggi dimiliki oleh plastik campuran dengan konsentrasi pati sagu termoplastis 20%, yakni 120 kgf/cm2. Pada konsentrasi 40%, kuat tarik hanya mengalami penurunan 10 kgf/cm2 menjadi 110 kgf/cm2. Konsentrasi 60% menghasilkan plastik yang getas sehingga tidak dapat dilakukan pengukuran. Nilai elongasi dari hasil penelitian ini juga mengalami penurunan seiring dengan peningkatan jumlah pati sagu termoplastis yang ditambahkan. Distribusi fase terdispersi, ikatan interfacial, konsentrasi bahan pemlastis, dan sifat fisiko kimia pati sagu sangat mempengaruhi sifat mekanik plastik campuran yang dihasilkan.
Hasil pengujian termal menunjukkan suhu transisi gelas (Tg) 36-39oC dengan jumlah panas (Q) 3,056761-9,835056 mJ, titik leleh (Tm) 115-118oC dengan Q sebesar 6,467779-20,539118 mJ dan kalor jenis (c) 0,01018-0,03056 mJ/deg.mg. Komposisi pati sagu termoplastis dalam campuran tidak mempengaruhi nilai Tg, Tm, Q dan c.
Hasil pengujian biodegradabilitas secara kualitatif dengan menggunakan
Pennicillium sp. dan Aspergillus niger menunjukkan bahwa plastik dengan komposisi pati sagu termoplastis 20% menunjukkan pertumbuhan koloni yang sedikit, sedangkan pada konsentrasi 40 dan 60%, dapat ditumbuhi kapang mencapai 85-100%. Hal ini didukung hasil pengujian biodegradabilitas secara kuantitatif melalui uji enzimatis dengan α-amilase, yang menunjukkan bahwa persentase bagian yang terdegradasi dari plastik untuk komposisi pati sagu termoplastis 20, 40 dan 60%, masing-masing adalah 3,15 ; 24,70 dan 50,45% dari bobot plastik awal.
Pengujian morfologi permukaan plastik memperlihatkan bahwa bentuk alami granula pati sagu termoplastis tidak tampak dan hal ini mengindikasikan bahwa pati sagu telah membentuk pati termoplastis secara sempurna (Ishiaku et al. 2002). Homogenitas campuran cukup baik dengan ditunjukkan tingkat distribusi fase terdispersi yang merata, namun ikatan interfacial yang terjadi masih belum optimal, khususnya pada campuran dengan komposisi pati sagu termoplastis 60%, dimana partikel pati cenderung menempel dalam matriks LLDPE tanpa adanya ikatan.
Dari hasil penelitian ini pencampuran pati sagu termoplastis dan compt .-LLDPE pada komposisi perbandingan 40:60 memberikan hasil yang mampu memadukan sifat mekanik dan biodegradabilitas yang baik.
© Hak Cipta milik Institut Pertanian Bogor, tahun 2009 Hak Cipta dilindungi Undang-Undang
1. Dilarang mengutip sebagian atau seluruh karya tulis ini tanpa mencantumkan atau menyebutkan sumber
a. Pengutipan hanya untuk kepentingan pendidikan, penelitian, penulisan karya ilmiah, penyusunan laporan, penulisan kritik, atau tinjauan suatu masalah
b. pengutipan tidak merugikan kepentingan yang wajar Institut Pertanian Bogor
PRODUKSI
BIODEGRADABLE PLASTIC
MELALUI PENCAMPURAN PATI SAGU TERMOPLASTIS
DAN COMPATIBILIZED LINEAR LOW DENSITY POLYETHYLENE
MARIA ULFA CHRISTIANTY
Tesis
sebagai salah satu syarat untuk memperoleh gelar Magister Sains pada
Program Studi Teknologi Industri Pertanian
SEKOLAH PASCASARJANA
INSTITUT PERTANIAN BOGOR
Judul Tesis : Produksi Biodegradable Plastic melalui Pencampuran Pati Sagu Termoplastis dan Compatibilized Linear Low Density Polyethylene
Nama : Maria Ulfa Christianty
NIM : F351070011
Disetujui
Komisi Pembimbing
Dr. Ir. Titi Candra Sunarti, M.Si. Ketua
Dr. Hardaning Pranamuda, M.Sc. Anggota
Diketahui
Ketua Program Studi
Teknologi Industri Pertanian
Prof. Dr. Ir. Irawadi Jamaran
Dekan Sekolah Pascasarjana
Prof. Dr. Ir. Khairil A. Notodiputro, M.S
PRAKATA
Alhamdulillah, Puji syukur penulis haturkan hanya pada Allah SWT, karena atas rahmat dan hidayahNya dapat menyelesaikan karya ilmiah ini. Tema yang dipilih dalam penelitian ini adalah Biodegradable Plastic, dengan judul Produksi
Biodegradable Plastic melalui Pencampuran Pati Sagu Termoplastis dan
Compatibilized Linear Low Density Polyethylene. Penelitian telah dilakukan mulai bulan November 2008 sampai dengan Juli 2009.
Ucapan terima kasih dan penghargaan yang setinggi-tingginya penulis sampaikan kepada Ibu Dr. Ir. Titi Candra Sunarti, M.Si. dan Bapak Dr. Hardaning Pranamuda, M.Sc. selaku pembimbing dan Ibu Dr. Indah Yuliasih, S.TP., M.Si. yang telah banyak memberikan saran dan masukan. Di samping itu, penulis juga berterimakasih kepada keluarga besar Departemen TIP-IPB, Laboratorium dan
Technical Services – Pertamina, Jakarta, Laboratorium mikologi - Balai Pengkajian Bioteknologi - BPPT Serpong, dan berbagai pihak yang tidak dapat disebutkan satu-persatu. Ungkapan terima kasih juga disampaikan kepada SEAMEO-Southeast Asian Regional Center for Graduate Study and Research in Agriculture (SEAMEO-SEARCA) dan Osaka Gas Foundation of International Cultural Exchange (OGFICE) Jepang atas beasiswa dan dana penelitian yang telah diberikan. Tak lupa, penulis sangat berterima kasih kepada ibu, ibu, ibu, ramah serta seluruh keluarga yang telah mengiringi dengan kekuatan doa dan ketulusan cinta.
Penulis menyadari sepenuhnya bahwa karya tulis ini masih jauh dari sempurna. Oleh karena itu dengan segala ketulusan dan kerendahan hati, saran, kritik dan masukan yang konstruktif sangat diharapkan untuk perbaikan dan penyempurnaan dimasa mendatang. Semoga karya tulis ini dapat bermanfaat.
Bogor, Agustus 2009
RIWAYAT HIDUP
Penulis dilahirkan di Sampang, Jawa Timur pada tanggal 8 Juli 1983 dari ramah Muhammad Muchtar dan ibu Siti Hosimah. Penulis merupakan anak keempat dari enam bersaudara.
Tahun 2001 penulis lulus dari SMA Negeri 1 Sampang dan pada tahun yang sama diterima di Universitas Brawijaya, Malang melalui Seleksi Penerimaan Mahasiswa Baru (SPMB) di jurusan Teknologi Industri Pertanian serta lulus pada tahun 2005.
Selama mengikuti perkuliahan, penulis aktif sebagai asisten praktikum, penulisan karya ilmiah dan juga turut menggerakkan roda-roda organisasi di kampus Universitas Brawijaya. Tahun 2005 penulis mendapatkan penghargaan
Hewlett Packard Indonesian Youth Leadership Award, Bayer Young Environmental Envoy serta menjadi delegasi Indonesia dalam ECO-MINDS Youth Forum 2005 di Filipina.
Pada tahun 2007, penulis mendapatkan beasiswa dari SEAMEO-Southeast Asian Regional Center for Graduate Study and Research in Agriculture (SEAMEO-SEARCA) untuk menempuh pendidikan program S2 di Departemen Teknologi Industri Pertanian, Institut Pertanian Bogor. Bantuan dana penelitian dari Osaka Gas Foundation of International Cultural Exchange (OGFICE) - Jepang juga diperoleh untuk penyelesaian tesis. Saat ini, penulis bekerja di Lembaga Pemberdayaan Pertanian Rakyat Jawa Timur (LP2R-Jatim).
DAFTAR ISI
Halaman
DAFTAR TABEL ... xi DAFTAR GAMBAR ... xii DAFTAR LAMPIRAN ... xiv PENDAHULUAN ... 1 Latar Belakang ... 1 Tujuan Penelitian ... 3 Manfaat Penelitian ... 5 Ruang Lingkup Penelitian ... 5 TINJAUAN PUSTAKA... 6 Biodegradable Plastic ... 6 Pati Sagu Termoplastis (Thermoplastic sago starch) ... 11
Polyethylene (PE) ... 14
DAFTAR TABEL
Halaman
1. Jenis-Jenis Plastik Berdasarkan Pengklasifikasian Bahan Baku
dan Kemampuan Degradasi ... 7
2. Perbandingan Plastik Konvensional, Plastik Campuran dan
Biodegradable Plastic ... 9
3. Karakteristik Gliserol ... 14
4. Perbandingan Sifat LLDPE, LDPE, MDPE, dan HDPE ... 16
5. Sifat Mekanik Campuran Pati-LDPE/HDPEdengan Maleat
Anhidrida ... 20
6. Sifat Dasar Maleat Anhidrida ... 20

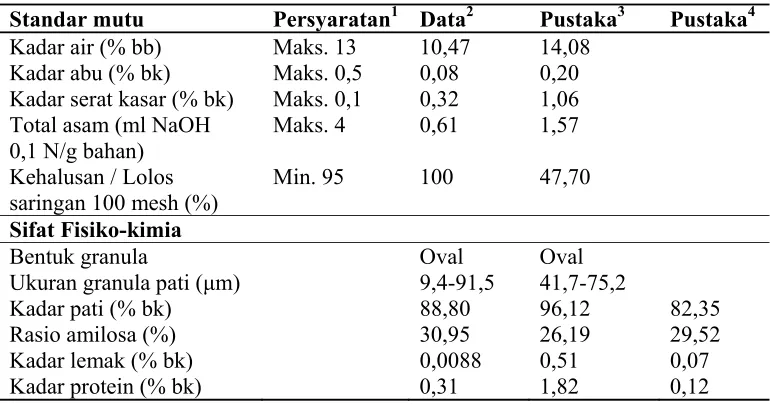

7. Karakteristik Pati Sagu... 33
8. Pengaruh Gliserol terhadap Suhu Transisi Gelas, Titik Leleh dan
Jumlah Kalor Pati Sagu Termoplastis ... 42 9. Penurunan Sifat Mekanik ... 54
10. Sifat Mekanik Plastik dari Penelitian Sebelumnya ... 55
11. Perbandingan Nilai Tg, Tm dan Jumlah Kalor Plastik serta
DAFTAR GAMBAR
Halaman
1. Kerangka Pemikiran Penelitian ... 4
2. Kapasitas Produksi Bioplastik 2007-2011 di Eropa ... 10
3. Aplikasi Produk Bioplastik ... 11
4. Faktor-Faktor Berpengaruh dalam Pembentukan Pati Termoplastis .... 13
5. Struktur Molekul Gliserol ... 14
6. Reaksi Polimerisasi Etilen ... 15
7. Pellet LLDPE Komersil dan Contoh Aplikasi Produk LLDPE ... 16
8. Penggunaan dan Peningkatan Konsumsi LLDPE China 1998-2009 . 17
9. Struktur Molekul Maleat Anhidrida ... 21
10. Kurva Tegangan-Regangan ... 22
11. Sifat Polimer Berdasarkan Nilai Tegangan dan Regangan ... 23
12. Diagram Alir Pembuatan compt.-LLDPE ... 27
13. Diagram Alir Proses Pembuatan Pati Sagu Termoplastis ... 28
14. Diagram Alir Pembuatan Plastik... 30
15. Pengaruh Kadar Air dan Tingkat Destrukturisasi pada
Pati Sagu Termoplastis... 38
16. Pengaruh Konsentrasi Gliserol terhadap Nilai Torque Pati Sagu
Termoplastis ... 39
17. Pengaruh Konsentrasi Gliserol terhadap Morfologi Pati Sagu
Termoplastis ... 40
18. Termogram DSC Pati Sagu Termoplastis ... 42
19. Pengaruh Konsentrasi Gliserol terhadap Sifat Fisik Lembaran
Pati Sagu Termoplastis... 44
20. Pengaruh Konsentrasi Gliserol terhadap Sifat Mekanik Pati
21. Pati Sagu Termoplastis dan compt.-LLDPE ... 47
22. Pengaruh Komposisi Pati Sagu Termoplastis Terhadap Nilai Torque
Plastik ... 47
23. Pengaruh Komposisi Pati Sagu Termoplastis terhadap Bongkahan
dan Lembaran Plastik ... 48
24. Skema Kerja Bahan Pemlastis ... 50
25. Pengaruh Komposisi Pati Sagu Termoplastis terhadap Kuat Tarik
dan Elongasi Plastik ... 53
26. Perubahan Sifat Plastik karena Pengaruh Termal ... 56
27. Termogram DSC untuk LLDPE, Plastik Campuran dan Pati Sagu
Termoplastis ... 57 28. Pengaruh Komposisi Pati Sagu Termoplastis terhadap Titik Leleh
dan Suhu Transisi Gelas Plastik ... 58
29. Pengujian Biodegradabilitas Plastik secara Kualitatif dengan
Menggunakan Kapang Pennicilium sp. dan Aspergillus niger ... 61
30. Pengaruh Komposisi Pati Sagu Termoplastis terhadap
Biodegradabilitas Plastik... 62
31. Pengaruh Komposisi Pati Sagu Termoplastis terhadap Morfologi
DAFTAR LAMPIRAN
Halaman
1. Prosedur Analisis Karakterisasi Pati Sagu ... 76
2. Prosedur Analisis Karakterisasi Pati Sagu Termoplastis dan
Plastik ... 81
3. Bentuk dan Ukuran Granula Pati Sagu ... 84
4. Data Hasil Analisis Mekanik Pati Sagu Termoplastis ... 85
5. Data Hasil Analisis Kuat Tarik Plastik Campuran Pati Sagu
Termoplastis dan compt.-LLDPE ... 86
6. Data Hasil Analisis Elongasi Plastik Campuran Pati Sagu
Termoplastis dan compt.-LLDPE ... 87
7. Data Hasil Analisis Suhu Transisi Gelas Plastik Campuran Pati Sagu Termoplastis dan compt.-LLDPE ... 88
8. Data Hasil Analisis Titik Leleh Plastik Campuran Pati Sagu
Termoplastis dan compt.-LLDPE ... 89
9. Data Hasil Analisis Kalor Jenis Plastik Campuran Pati Sagu
Termoplastis dan compt.-LLDPE ... 90
10. Data Hasil Analisis Jumlah Kalor pada Suhu Transisi Gelas
Plastik Campuran Pati Sagu Termoplastis dan compt.-LLDPE ... 91
11. Data Hasil Analisis Jumlah Kalor pada Titik Leleh Plastik
Campuran Pati Sagu Termoplastis dan compt.-LLDPE ... 92 12. Data Hasil Uji Biodegradabilitas Secara Kuantitatif Plastik Campuran
PENDAHULUAN
Latar Belakang
Perkembangan teknologi polimer plastik telah membawa banyak manfaat dalam kehidupan manusia. Plastik yang banyak digunakan saat ini merupakan hasil sintesis polimer hidrokarbon dari minyak bumi, seperti polietilena (PE),
polipropilena (PP), polistirena (PS), polivinil khlorida (PVC) dan sebagainya. Berbagai keunggulan yang dimiliki plastik diantaranya transparan, fleksibel, tidak mudah pecah, dapat dilaminasi, tidak korosif dan harga relatif murah, menyebabkan plastik banyak digunakan untuk berbagai aplikasi, baik dalam industri pangan maupun non pangan. Setiap tahun, 125 juta ton plastik digunakan di dunia dan dari jumlah tersebut, lebih dari 30 juta ton digunakan untuk bahan kemasan, seperti kemasan makanan, plastik untuk pertanian dan kantong sampah (Fang & Fowler 2003).
Selain berbagai keunggulan yang ada pada plastik, bahan ini juga menimbulkan permasalahan berskala global, baik bagi lingkungan maupun kesehatan. Struktur molekul plastik yang sangat kompleks menyebabkan plastik sulit terdegradasi secara alami sehingga terakumulasi dan menimbulkan pencemaran serta kerusakan lingkungan. Berdasarkan penelitian di Amerika, limbah plastik mencapai 21% dari total limbah rumah tangga (www.cargilldow.com). Peningkatan jumlah limbah plastik dunia dari tahun 1960 hingga tahun 2000 meningkat dari 390 ribu ton menjadi 24,7 juta ton (Auras et al. 2002). Menurut data statistik persampahan domestik Indonesia, jenis sampah plastik menduduki peringkat ke-2, sebesar 5,4 juta ton/tahun (14%). Jumlah sampah plastik ini mengalami peningkatan dan mampu menggeser posisi sampah kertas yang sebelumnya berada di peringkat ke-2 menjadi peringkat ke-3, dengan jumlah 3,6 juta ton/tahun (9%) (Kementrian Lingkungan Hidup 2008).
khususnya bila digunakan sebagai bahan kemasan pangan. Pengolahan plastik bekas pakai untuk dijadikan bahan baku produk plastik baru dinilai tidak efisien karena prosesnya lebih sulit dan biaya pengolahannya lebih mahal dibandingkan membeli bahan baku plastik yang baru. Teknologi pengolahan sampah plastik melalui pembakaran akan menghasilkan gas beracun bagi manusia dan berdampak pada meningkatnya pemanasan global (Shah et al. 1995). Berbagai penelitian bahan baku plastik baru telah dikembangkan mulai dari biopolimer murni hingga campuran biopolimer dengan polimer sintetis. Namun demikian, penggunaan biopolimer murni membutuhkan biaya produksi yang sangat mahal, sehingga umumnya diaplikasikan untuk kebutuhan kedokteran.
Salah satu solusi alternatif untuk menjawab permasalahan plastik adalah melalui pengembangan biodegradable plastic yaitu dengan menggunakan pati termoplastis. Sebagai bahan baku plastik, pati diunggulkan karena ketersediaannya melimpah, harga relatif murah, tingkat biodegradabilitas yang tinggi, kemudahan proses, morfologi akhir yang baik dan penyebaran yang lebih merata sebagai akibat adanya destrukturisasi. Sagu (Metroxylon sp.) merupakan salah satu sumber pati yang sangat potensial di Indonesia. Ketersediaan dan produktivitas sagu di Indonesia paling tinggi dibandingkan dengan padi, ubi kayu dan jagung, yakni 25 ton/ha/tahun. Luas areal sagu di Indonesia diperkirakan mencapai 51% dari total areal sagu dunia (Nogoseno 2003). Indonesia mampu menghasilkan sagu 6,5 juta ton per tahun, namun realisasi pemanfaatannya masih sangat rendah yaitu hanya 6% dari potensi yang ada .
Dalam perkembangannya, pembuatan plastik berbasiskan pati dan polimer hidrokarbon memiliki kekurangan yakni kurangnya kompatibilitas antar bahan penyusun. Perbedaan sifat dan karakter pada pati sagu termoplastis dan LLDPE menyebabkan campuran tidak kompatibel. Compatibilizer utamanya dibutuhkan pada pencampuran bahan yang bersifat immicible, sehingga keduanya dapat bercampur sempurna. Bahan campuran yang tidak terhomogenisasi dengan baik menyebabkan tarikan fisik lemah, sehingga sifat fisik mekanik polimer yang dihasilkan buruk.
Pembuatan plastik dengan campuran pati sagu termoplastis dan
compatibilized LLDPE (compt.-LLDPE) akan dikaji dalam penelitian ini dengan kerangka berpikir tersaji pada Gambar 1. Penentuan konsentrasi gliserol dalam pembuatan pati sagu termoplastis serta komposisi pati sagu termoplastis yang dicampurkan dalam compt.-LLDPE menjadi titik kritis untuk mendapatkan plastik dengan sifat biodegradasi yang baik dan tidak menurunkan sifat mekaniknya. Dengan demikian, adanya kajian tentang pembuatan pati sagu termoplastis serta perbandingan komposisi campuran pati sagu termoplastis dan compt.-LLDPE,
diharapkan dapat menghasilkan biodegradable plastic dengan karakteristik yang baik, khususnya pada sifat mekanik, termal, biodegradabilitas dan morfologi.
Tujuan Penelitian
Penelitian ini bertujuan untuk menghasilkan biodegradable plastic dengan bahan baku campuran pati sagu termoplastis dan compt.-LLDPE dengan kemampuan biodegradasi yang baik dan tetap mempertahankan sifat mekaniknya.
Tujuan khusus dari penelitian ini adalah :
1. Mendapatkan konsentrasi gliserol yang tepat dalam pembuatan pati sagu termoplastis.
2. Mendapatkan komposisi perbandingan campuran pati sagu termoplastis dan
compt.-LLDPE yang mampu menghasilkan plastik dengan kemampuan biodegradasi yang baik dan tetap mempertahankan sifat mekaniknya.
Gambar 1 Kerangka pemikiran penelitian. Pati sagu
Pembuatan pati sagu Termoplastis (PST)
Linear Low Density Polyethylene (LLDPE)
Pencampuran
PST & compt.-LLDPE Karakterisasi
Penambahan compatibilizer pada LLDPE (compt.-LLDPE) Karakterisasi
Karakteristik mutu dan fisiko-kimia pati
Disain proses PST
Disain proses pembuatan plastik: Komposisi PST dan
compt.-LLDPE
Karakteristik: mekanik, termal, biodegradabilitas dan morfologi Karakteristik
fisik, mekanik, termal Pemanfaatan sagu
sebagai pati termoplastis
Peningkatan nilai guna & nilai ekonomi sagu
Mendorong penggunaan plastik campuran
Mengurangi penggunaan plastik sintetis Mengurangi pencemaran
plastik sintetis
Produksi Biodegradable plastic berbasis campuran pati sagu termoplastis dan
compatibilized linear low density polyethylene dengan kemampuan biodegradasi yang baik dan tetap mempertahankan sifat mekanik plastik
Pengkondisian awal Tujuan
Manfaat
Output
Ruang Lingkup
Manfaat Penelitian
Pengembangan biodegradable plastic melalui pencampuran pati sagu termoplastis dan compt.-LLDPE diharapkan akan mampu meningkatkan nilai guna dan nilai ekonomi pati sagu melalui pemanfaatannya sebagai pati termoplastis serta mendorong penggunaan plastik campuran yang dapat mengurangi konsumsi plastik sintetis, sehingga kerusakan dan pencemaran lingkungan yang diakibatkan oleh sampah plastik dapat teratasi.
Ruang Lingkup Penelitian
Ruang lingkup penelitian mencakup kajian tentang penambahan konsentrasi gliserol dalam pembuatan pati sagu termoplastis, perbandingan komposisi campuran pati sagu termoplastis dan compt-LLDPE dalam pembuatan
biodegradable plastic serta karakterisasi plastik yang dihasilkan, yakni meliputi sifat mekanik, termal, biodegradabilitas dan morfologi. Hasil analisis kajian akan dapat menentukan formulasi pati sagu termoplastis serta komposisi perbandingan campuran pati sagu termoplastis dan compt.-LLDPE yang tepat untuk dapat menghasilkan biodegradable plastic dengan kemampuan biodegradasi yang baik dan tetap mempertahankan sifat mekaniknya. Pengujian sifat-sifat plastik dapat memberikan gambaran tentang design proses produksi dan aplikasi dari
TINJAUAN PUSTAKA
Biodegradable Plastic
Plastik merupakan bagian dari aktivitas masyarakat. Saat ini telah tercipta suatu komitmen masyarakat internasional untuk menciptakan dunia yang bebas dari sampah plastik, dikarenakan bahan ini sulit untuk diuraikan. Strategi pragmatis untuk mengatasi hal tersebut adalah mengembangkan decomposible plastics untuk plastik yang bersifat serba guna dan digunakan secara luas oleh masyarakat, sedangkan bahan-bahan plastik khusus (tidak dapat terurai) untuk bahan konstruksi (Sumule & Suwahyono 1994).
Biodegradable didefinisikan sebagai kemampuan mendekomposisi bahan menjadi karbondioksida, metana, air, komponen anorganik atau biomassa melalui mekanisme enzimatis mikroorganisme, yang bisa diuji dengan pengujian standar dalam periode waktu tertentu. Biodegradable merupakan salah satu mekanisme degradasi material, selain compostable, hydrobiodegradable, photobiodegradable, bioerodable (Nolan-ITU 2002). Pengomposan yang sempurna sampai ke tahap mineralisasi akan menghasilkan karbon dioksida dan air (Budiman 2003).
Biodegradable plastic adalah plastik yang dapat digunakan layaknya plastik konvensional, namun akan hancur terurai oleh aktivitas mikroorganisme menjadi hasil akhir air dan gas karbondioksida setelah habis terpakai dan dibuang ke lingkungan (Pranamuda 2001). Biodegradable plastic merupakan suatu bahan dalam kondisi dan waktu tertentu mengalami perubahan dalam struktur kimianya oleh pengaruh mikroorganisme seperti bakteri, jamur, dan alga. Biodegradable plastic dapat pula diartikan sebagai suatu material polimer yang berubah menjadi senyawa dengan berat molekul rendah dimana paling sedikit satu atau beberapa tahap degradasinya melalui metabolisme organisme secara alami (Latief 2001).
Beberapa jenisplastik berdasarkan pengklasifikasian jenis bahan baku atau sumber daya alam yang digunakan dan kemampuan degradasinya tersaji pada Tabel 1. Pada dasarnya terminologi biodegradable plastic, merupakan salah satu pengertian turunan dari bioplastik, dimana bioplastik didefinisikan sebagai: 1. Penggunaan sumber daya alam terbarukan dalam produksinya (biobased)
- Mengurangi ketergantungan terhadap bahan bakar fosil
- Meningkatkan konsumsi sumber daya alam yang dapat diperbaharui
- Mempromosikan sumber daya alam lokal
2. Sifat biodegradabilitas atau kompostabilitas (biodegradable plastic) - Dapat dibuang dan hancur terurai
- Segmentasi produk untuk kemasan pangan
- Mampu mengalihkan pengolahan sampah dari landfill dan insinerator
Tabel 1 Jenis-jenis plastik berdasarkan pengklasifikasian bahan baku dan kemampuan degradasi
biodegradabilitas Jenis bahan baku
Biodegradable Non-biodegradable
Renewable
Bahan berbasis pati, bahan berbasis selulosa, poli asam laktat (PLA), poli hidroksi alkanoat (PHA)
Polietilena (PE) dan Polivinil klorida (PVC) dari bioetanol,
poliamida
Non renewable
Polikaprolakton (PCL), poli butilena suksinat (PBS), polivinil alkohol (PVOH)
Polietilena (PE), polipropilena (PP), Polivinil klorida (PVC)
Sumber : Narayan (2006)
Biodegradable plastic dapat dihasilkan melalui tiga cara yaitu: - Biosintesis, seperti pada pati dan selulosa
- Bioteknologi, seperti pada polyhydroxyl fatty acid
- Proses sintesis kimia seperti pada pembuatan poliamida, poliester dan polivinil alkohol
kelemahan dalam hal penyerapan air yang tinggi dan tidak dapat dilelehkan tanpa bantuan bahan aditif (Budiman 2003).
Kelompok biopolimer yang menjadi bahan dasar dalam pembuatan
biodegradable plastic, yaitu:
1. Campuran biopolimer dengan polimer sintetis. Bahan ini memiliki nilai biodegradabilitas yang rendah dan biofragmentasi sangat terbatas.
2. Poliester. Biopolimer ini dihasilkan secara bioteknologi atau fermentasi dengan mikroba genus Alcaligenes dan dapat terdegradasi secara penuh oleh bakteri, jamur, dan alga.
3. Polimer pertanian. Polimer pertanian diantaranya, cellophan, seluloasetat, kitin, pullulan (Latief 2001).
Jenis biodegradable plastic lain yang banyak diteliti dan dikembangkan adalah plastik campuran dari bahan non-biodegradable dengan bahan
biodegradable, misalnya polietilena dicampurkan dengan pati. Pencampuran tersebut merupakan salah satu alternatif yang mungkin untuk diterapkan walaupun tidak terdegradasi sempurna. Pada Tabel 2 disajikan perbandingan plastik konvensional, plastik campuran dan biodegradable plastic.
Biodegradable plastic yang berbasiskan pati dapat dilakukan dengan tiga cara yaitu:
- Mencampur pati dengan plastik konvensional (PE atau PP) dalam jumlah kecil (10-20%)
- Mencampur pati dengan turunan hasil samping minyak bumi, seperti PCL, dalam komposisi yang sama (50%)
- Menggunakan proses ekstrusi untuk mencampur pati dengan bahan-bahan seperti protein kedelai, gliserol, alginat, lignin dan sebagainya sebagai
plasticizer (Flieger et al. 2003).
Vilpoux dan Averous (2006) melaporkan potensi penggunaan pati sebagai
bisa dikembangkan akan semakin luas mengingat masih banyak sumber pati-patian yang masih belum dimanfaatkan dengan maksimal.
Tabel 2 Perbandingan plastik konvensional, plastik campuran, dan biodegradable plastic
Pengamatan Plastik Konvensional Plastik Campuran Biodegradable Plastic
Komposisi Polimer Sintetik Polimer sintetik dan polimer alam
Polimer alam
Sifat & bahan baku Tidak dapat diperbaharui (unrenewable) Sebagian dapat diperbaharui Dapat diperbaharui (renewable)
Sifat mekanik dan fisik
Sangat baik dan bervariasi
Bervariasi Baik dan
bervariasi tapi penggunaannya terbatas
Biodegradabilitas Tidak ada Rendah Tinggi
Kompostabilitas Tidak ada Rendah Tinggi
Hasil pembakaran Stabil Agak stabil Kurang stabil
Contoh Polipropilena (PP)
Polietilena (PE) Polistirena(PS)
PE + Pati PE + selulosa
• Poli asam laktat (PLA) • Polikaprolakton (PCL) • Polihidroksi alkanoat (PHA) • Polihidroksil butirat-valerat (PHB-V) Sumber: Lim (1999)
[image:35.612.129.506.148.499.2]biodegradable mulch foils 130.000 ton/tahun, biodegradable foils untuk diapers
80.000 ton/tahun, diapers sebesar 240.000 ton/tahun, foil packaging 400.000 ton/tahun, vegetable packaging 400.000 ton/tahun, tyre component 200.000 ton/tahun, sehingga total kebutuhan bioplastik mencapai 2.000.000 ton/tahun. Pasar bioplastik terus mengalami peningkatan hingga 20-30% per tahun. Hal ini ditegaskan pada Gambar 2, dimana keberadaan bioplastik terus berkembang, khususnya di Eropa baik yang diproduksi secara sintetik maupun berbasiskan biopolimer.
Gambar 2 Kapasitas produksi bioplastik 2007-2011 di Eropa (http://www. european-bioplastics.org).
Aplikasi produk bioplastik tersaji pada Gambar 3. Saat ini di negara luar, penggunaan tray dan container untuk buah, sayuran, telur dan daging, botol-botol untuk softdrinks dan produk-produk dari susu, blister foil untuk buah-buahan dan produk-produk catering termasuk yang menggunakan perishable plastic,
disposable crockery dan cutlery, pot, cawan, pack foils untuk hamburger dan sedotan untuk minum mulai diproduksi secara luas menggunakan bioplastik. Beberapa aplikasi bioplastik untuk outside packaging seperti casing handphone
(oleh NEC Jepang), serat karpet (oleh Dupont Sorona) dan interior mobil oleh Mazda). Tahun 2005, Fujitsu Jepang telah membuat case komputer dari
0 200 400 600 800 1000 1200 1400 1600
2007 2009 2011
Kapas
itas
pr
oduk
si
(kt)
Tahun
bioplastik. Tahun 2007, Brazil memproklamirkan pembuatan HDPE menggunakan turunan dari etilen yang diambil dari gula tebu (Sunarti et al. 2008).
Gambar 3 Aplikasi produk bioplastik (www.japancorp.net;http://kontaktuhan.org)
Pati Sagu Termoplastis (Termoplastic sago starch)
Pati sagu dihasilkan dari tanaman sagu (Metroxylon sp.) yang dapat ditemukan hampir di seluruh wilayah Indonesia. Pati sagu diperoleh dari proses ekstraksi batang tanaman sagu, yang berupa granula berwarna putih, tidak berasa dan tidak berbau. Bentuk granula adalah bulat dengan permukaan datar dan bervariasi antara 20-60 μm (Wurzburg 1989). Granula pati tidak larut dalam air dingin. Kadar air pati sagu sekitar 11% dan pH suspensi adalah 6. Granula pati terdiri dari 2 komponen mayor utama yakni amilosa (20-30%) dan amilopektin (70-80%), yang keduanya merupakan unit polimer α-D-glukosa dalam konformasi 4
C1.
Pati merupakan biopolimer alami dengan komponen utama kelompok glukosa yakni amilosa dan amilopektin. Pati memiliki tingkat kristalinitas 15-45%. Pemanfaatan pati dalam pembuatan plastik dikarenakan keunggulan-keunggulan yang dimiliki pati, yakni sifatnya yang dapat diperbarui, penahan yang baik untuk oksigen, ketersediaan yang melimpah, harga murah dan mampu terdegradasi. Pati memiliki stabilitas termal dan minimum interference dengan sifat pencairan yang cukup untuk membentuk produk dengan kualitas yang baik.
Pemilihan proses atas pati didasarkan pada produk akhir yang ingin dicapai. Selain itu penambahan pati dalam pembuatan plastik juga ditujukan untuk meminimasi biaya produksi (Fabunmi et al. 2007).
Campuran polimer hidrokarbon dan pati sering digunakan untuk menghasilkan lembaran dan film berkualitas tinggi untuk kemasan. Pembuatan film dari 100% pati sulit untuk diproses saat kondisi mencair (melting) (Nolan ITU 2002).
Komposit atau campuran plastik berbasiskan pati memiliki sifat mekanis yang lemah seperti kekuatan tarik, kekuatan mulur, kekakuan, perpanjangan putus, stabilitas kelembaban yang rendah serta melepaskan molekul pemlastis dalam jumlah kecil dari matriks pati (Zhang et al. 2007). Modifikasi pati, penggunaan compatibilizer, reinforcement, serta perbaikan kondisi proses, diharapkan mampu menjadikan pati sebagai material substitusi plastik konvensional.
Pati termoplastis dihasilkan melalui pemrosesan pada suhu dan gesekan tinggi sehingga pati bersifat termoplastik dan bisa dicetak. Pembentukan pati termoplastis dipengaruhi oleh kondisi proses dan formulasi bahan yang digunakan. Faktor-faktor ini dijelaskan pada Gambar 4. Selama proses termoplastis, air akan masuk dalam pati dan bahan pemlastis akan berperan sangat signifikan. Bahan pemlastis akan membentuk ikatan hidrogen dengan pati, sehingga terjadi reaksi antara gugus hidroksi dan molekul pati yang membuat pati menjadi lebih plastis. Dalam kondisi normal, air yang ditambahkan 10-20% dan secara opsional dapat ditambahkan pelarut dan bahan aditif yang lain (Morawietz 2006).
terjadinya migrasi bahan pemlastis dan rekristalisasi berlebih akan memberikan sifat rapuh (Huneault & Li 2007).
Gambar 4 Faktor-Faktor yang berpengaruh dalam pembentukan pati termoplastis (Morawietz 2006).
Bahan pemlastis memegang peranan penting dalam pembuatan pati termoplastis. Pemlastis adalah bahan organik dengan berat molekul rendah yang ditambahkan untuk memperlemah kekakuan dari polimer, sekaligus meningkatkan fleksibilitas dan ekstensibilitas polimer (Julianti & Nurminah 2006). Pada umumnya bahan yang bersifat kaku disebabkan karena suhu transisi gelasnya (Tg) diatas suhu ruang dan struktur molekul bahan yang sangat kristalin (Wade 1991). Efek penambahan pemlastis dapat mengurangi kristalinitas polimer. Namun demikian, adanya bahan pemlastis dapat berpengaruh negatif terhadap sifat mekanis plastik, yakni memberikan sifat soft dan weak (Kalambur & Rizvi 2006).
Faktor yang berpengaruh dalam pemilihan bahan pemlastis diantaranya struktur molekul, polaritas, kualitas produk yang diinginkan, sifat dan biaya. Pertimbangan pemilihan pemlastis yang lain adalah faktor penguapan bahan yang berdampak pada keamanan proses, dan stabilitas film selama penguapan.
Kecepatan ulir, laju alir bahan dalam ekstruder
Suhu dan profil ekstruder
Geometri ekstruder
Jenis
pelletizer
Jenis pati
Konsentrasi air
Konsentrasi dan jenis
plasticizer
Konsentrasi dan jenis aditif Transformasi granula pati
menjadi pati termoplastis
Mekanisme pemlastis dalam meningkatkan fleksibilitas bahan dikarenakan pemlastis yang memiliki bobot molekul rendah dapat menaikkan volume bebas polimer sehingga terbentuk ruangan yang lebih luas untuk meningkatkan gerak segmental yang panjang dari molekul-molekul polimer. Untuk beberapa aplikasi, jumlah pemlastis yang ditambahkan dapat mencapai 50% dari formulasi bahan untuk alasan kompatibilitas (Stevens 2007).
Penggunaan pemlastisseperti gliserol lebih unggul karena tidak ada gliserol yang menguap dalam proses dibandingkan dengan dietilena glikol monometil eter (DEGMENT), etilena glikol (EG), dietilena glikol (DEG), trietilena glikol (TEG), tetraetilena glikol. Hal ini disebabkan titik didih gliserol cukup tinggi (290o C) jika dibandingkan dengan DEGMENT, EG, DEG, TEG dan juga tidak ada interaksi antara gliserol dan molekul protein yang ada dalam bahan baku plastik. Gliserol sebaiknya digunakan pada konsentrasi 20% karena jika berlebihan plastik akan lengket. Gliserol cukup sesuai digunakan sebagai pemlastis pada pembuatan plastik berbasis pati. Gambar 5 menunjukkan struktur molekul dari gliserol dan Tabel 3 menyajikan beberapa karakteristik gliserol.
Gambar 5 Struktur molekul gliserol (www.wikipedia.com).
Tabel 3 Karakteristik gliserol
Sifat
Rumus Molekul C3H5(OH)3
Massa Molar 92,09382 g/mol
Density 1,261 g/cm³
Titik leleh 18 °C (64.4°F)
Titik Didih 290 °C (554°F)
Viskositas 1,5 Pa·s
Sumber: www.wikipedia.com
Polyethylene (PE)
( d m a d t -d d H k m T d p a D h (PP), polieti dalam aplika PE dib memberi ga asetilen. Gam G Surdia digolongkan tiga jenis pro - PE massa 0,910-0,9 - PE massa jenis 0,92 - PE massa 0,941-0,9 LDPE dikelim dan dylan dan f HDPE (mod
karena LDP mempunyai Titik lelehny dan LDPE, produk yan alkahtene, b Selain Density Po heksana ata
ilena (PE), p asinya bersa
[image:41.612.239.385.191.237.2]buat melalu s hidrogen p mbar 6 menu
Gambar 6 R
a dan Saito n dalam teka
oduk yang b a jenis renda 926 g/cm3
a jenis medi 26-0,940 g/c a jenis tingg 965 g/cm3 E dihasilkan harganya m fortiflex. Ke dulus young E memiliki kekuatan te ya berkisar a
namun taha ng akan di
lapol, carag, n LDPE, MD
lyethylene y au oktana, s
n
polivinil klor ing dengan l ui polimerisa
petroleum pa unjukkan rea
eaksi polime
o (1985) m anan tinggi, berbeda, yait
ah (LDPE-L
um (MDPE-m3
gi (HDPE- H
dengan ca murah. Dalam
kakuan dan
g 20.000-30. derajat elon erhadap keru antara 105-1 an terhadap sterilisasi. , fi-fax, host DPE dan HD
yaitu kopol sehingga me
n
.
rida (PVC) d logam, keram asi gas etile ada pemecah aksi polimer erisasi etilen menyatakan medium dan tu: Low Density
-Medium De
High Density
ara polimeris m perdagang kuat tarik .000 psi, da ngasi yang ti usakan dan k 115oC. HDPE
suhu tinggi Dalam perd talon.
DPE, juga d limer etilen empunyai c
dan polistire mik dan gela en, yang da han minyak risasi etilen.
n (Surdia & S
bahwa pro n rendah, ya
Polyethylen
ensity Polye
y Polyethylen
sasi pada te gan dikenal dari LDPE an kuat tarik inggi (400-8 ketahanan un
E lebih kaku i sehingga d dagangan d
dikenal LLD dengan se abang pada
ena (PS). Pla as (Stevens 2 apat diperol
(nafta), gas
Saito 1985).
oses polime ang akan me
ne) dengan m
thylene) den
ne) dengan m
ekanan ting dengan nam lebih renda k 1200-2000 800%) maka
ntuk putus y u dibandingk dapat diguna dikenal den
DPE atau L
ejumlah kec rantai utam
astik teknik 2007). leh dengan s alam atau
interval (jarak) yang teratur. LLDPE lebih kuat daripada LDPE dengan sifat heat sealing yang juga lebih baik (Julianti & Nurminah 2006). LLDPE memiliki kekuatan tarik, daya impact dan kuat tusuk yang lebih tinggi dibandingkan LDPE. LLDPE digunakan sebagai bahan kemasan, khususnya film untuk kantong dan dalam bentuk lembaran karena kekerasan, fleksibilitas dan sifatnya yang transparan. Selain itu, digunakan pula sebagai penutup kabel, mainan, kontainer, ember dan pipa.
Beberapa sifat dasar seperti massa jenis, kristalinitas, titik leleh dan sifat mekanik dari LLDPE, LDPE, MDPE dan HDPE disajikan pada Tabel 4. Gambar 7 menunjukkan pellet LLDPE komersil dan beberapa contoh aplikasi produk LLDPE yang ada di pasar.
Tabel 4 Perbandingan sifat LLDPE, LDPE, MDPE dan HDPE
Sifat LLDPE LDPE MDPE HDPE Satuan
Massa jenis 0,92 0,92 0,93- 0,94 0,95-0,96 g/cm3
Kristalinitas 35-60 3) 65 75 85- 95 %
Titik cair 120-160 1) 105 118 124-127 oC Kekuat tarik 61-194 2) 144 175 245- 335 Kgf/cm2
Elongasi 500 2) 500 300 100 %
Kekuatan impak no break2) 42 21 17 Izod ditactic
Sumber: Surdia dan Saito (1985) 1) Corneliussen (2002)
2) http://en.wikipedia.org/wiki/Linear_low_density_polyethylene 3) http://blueridgefilms.com/plastic_films.html
(a) (b)
Gambar 7 (a) Pellet LLDPE komersil dan (b) Contoh aplikasi produk LLDPE (www.packaging. indiabizclub.com).
Eropa Barat (Borruso 2008). Gambar 8 menegaskan penggunanaan LLDPE yang sangat luas dibandingkan LDPE, MDPE dan HDPE serta kecenderungan mengalami peningkatan dari tahun ke tahun, khususnya di China pada tahun 1998-2009 (http://www2.amiplastics.com).
Gambar 8 Penggunaan dan peningkatan konsumsi LLDPE di China tahun 1998-2009 (http://www2.amiplastics.com).
Surdia dan Saito (1985) menjelaskan sifat-sifat PE secara umum dapat dijelaskan sebagai berikut:
- Hubungan dengan massa jenis
Polimerisasi PE yang berbeda akan menghasilkan struktur molekul yang berbeda pula. LDPE memiliki sifat molekul yang tidak mengkristal secara baik tetapi mempunyai banyak cabang. HDPE memiliki cabang yang sedikit dan merupakan rantai lurus, sehingga massa jenisnya besar, mampu mengkristal dengan baik dan memiliki kristalinitas yang tinggi. Kristalinitas yang baik akan mempunyai gaya antar molekul kuat, sehingga memiliki kekuatan mekanik dan titik lunak yang tinggi.
- Hubungan dengan berat molekul
Material dengan sifat kristalinitas yang sama, akan memiliki karakteristik mekanik dan kemampuan proses berbeda. Kondisi ini akan dipengaruhi oleh berat molekul. Berat molekul kecil akan memiliki sifat mencair lebih baik, namun ketahanan akan zat pelarut dan kekuatannya menurun.
0 2000 4000 6000 8000 10000
1998 2003 2004 2008 2009
Kons
um
si
(kiloton)
Tahun
- Sifat-sifat listrik
PE merupakan senyawa non polar dengan sifat listrik yang baik, sehingga dimanfaatkan sebagai bahan isolasi untuk radar, TV dan berbagai alat komunikasi
- Sifat-sifat kimia
PE stabil terhadap beberapa sifat kimia kecuali dengan halida dan oksida kuat. PE larut dalam hidrokarbon aromatik dan larutan hidrokarbon terklorinasi diatas suhu 70oC, tetapi tidak ada pelarut yang dapat melarutkan PE secara sempurna pada suhu biasa.
- Permeabilitas gas
PE sangat sukar ditembus air, tetapi mempunyai permeabilitas cukup tinggi terhadap CO2, pelarut organik, parfum dan sebagainya. HDPE bersifat kurang permeabel dibandingkan LDPE
- Kemampuan olah
PE mudah diolah dan dapat dicetak dengan penekanan, injeksi, ekstrusi peniupan dan dengan hampa udara, namun penyusutannya cukup tinggi
Compatibilizer
Pembuatan plastik membutuhkan bahan aditif untuk memperbaiki sifat-sifat plastik. Bahan-bahan aditif dalam pembuatan plastik ini merupakan bahan dengan berat molekul rendah, yaitu berupa pemlastis, antioksidan, antiblok, antistatis, pelumas, penyerap sinar ultraviolet, bahan pengisi dan penguat.
Pati dan polimer hidrokarbon merupakan dua bahan yang tidak dapat bercampur sempurna (immiscible). Proses kompatibilisasi diperlukan untuk campuran pati-polimer hidrokarbon, khususnya pada pencampuran pati dalam jumlah yang tinggi. Penambahan fase minor lebih dari 20 % (b/b) menyebabkan matriks mengalami deformasi menjadi material yang rapuh (Rosa et al. 2004). Dalam proses ini, gugus fungsi yang sudah ada maupun yang baru terbentuk pada pati dan polimer hidrokarbon akan direaksikan untuk membentuk ikatan kovalen antara kedua bahan tersebut. Reaksi ini dapat terjadi dengan penambahan
compatibilizer dalam jumlah yang sedikit untuk membentuk sifat yang kompatibel dan membentuk matriks yang bulky (Kalambur & Rizvi 2006).
Compatibilizer berperan melalui sebuah proses reaktif, misalnya teknik
grafting, atau melalui ikatan hidrogen berbasiskan polaritas material.
Compatibilizer juga berfungsi seperti surfaktan yang mampu menstabilkan campuran air-minyak dalam satu atau dua komponen utama dalam campuran. Fungsi lain dari compatibilizer dalam campuran polimer adalah memperbaiki adhesivitas antar fasa (Stevens 2007).
Prinsip kerja dari compatibilizer merupakan kombinasi dari mekanisme berikut, yakni mengikatkan bahan compatibilizer tersebut pada satu komponen campuran melalui grafting kimiawi dan membentuk polymeric “tail” yang larut dalam komponen lain. Compatibilizer bisa melakukan penetrasi pada kedua fase dari campuran yang immiscible, dengan mengasumsikan segmen A dari blok kopolimer atau grafting identik dengan polimer A dan segmen B identik dengan polimer B. Kondisi ini diduga akan terjadi penetrasi segmen A terhadap polimer A dan segmen B terhadap polimer B. Setelah stabil akan terbentuk daerah penyebaran yang lebih merata karena adanya penurunan energi permukaan. Selain itu, ikatan permukaan akan semakin kuat dengan membentuk ikatan kovalen pada fase-fase yang terpisah (Mehta & Jain 2007)
Penambahan MA banyak diaplikasikan secara luas karena harga yang lebih murah, toksisitas rendah dan kemudahan anhidrida dicangkok pada polimer dengan suhu pencairan normal tanpa homopolimerisasi yang signifikan. Penambahan MA bisa dilakukan pada larutan atau saat kondisi pencairan. Reaksi diawali dengan inisiator seperti benzoyl peroxide (BPO) atau dicumyl peroxide
(DCP). MA-functionalized polymer komersial bisa disintesis dengan penambahan MA secara langsung pada rantai polimer. Reaksi ini umumnya dilakukan pada kondisi pencairan selama ekstrusi. Maleated polymer bisa bereaksi dengan pati melalui penambahan gugus anhidrida bebas. Reaksi anhidrida dengan pati hidroksil membentuk ester yang tidak menghasilkan air selama reaksi (Kalambur & Rizvi 2006). Campuran pati-LDPE dengan compatibilizer MA mampu meningkatkan kekuatan tarik hingga 2 kali lipat, seperti ditunjukkan pada Tabel 5.
Tabel 5 Sifat mekanis campuran pati-LDPE/HDPE dengan maleat anhidrida Material Kekuatan tarik (MPa) Elongasi (%) Fleksibilitas (MPa)
Dengan MA
Tanpa MA
Dengan MA
Tanpa MA
Dengan MA
Tanpa MA
Pati-LDPE 13,7 6,9 4 3 22 13
Pati-HDPE 22 10 5 3,2 42 16,4
Sumber: Kalambur dan Rizvi (2006)
Maleat anhidrida memiliki rumus molekul C4H2O3 berbentuk kristal putih. Beberapa sifat-sifat dasar MA disajikan pada Tabel 6 dan Gambar 9 menyajikan struktur molekul MA.
Tabel 6 Sifat dasar maleat anhidrida Sifat
Rumus molekul C4H2O3
Massa molar 98,06 g/mol
Wujud Kristal putih
Kerapatan 1,314 g/cm3
Titik leleh 60°C, 333 K, 140°F
p -S d m p i s ( p s d d b t ( Gam Peneli pati dan poli - HDPE d anhidrida - Campura
2005) - LDPE di
Liu 2003
Sifat Mekan
Sifat m dan deform mengetahui polimerisasi ikatan silang
Sifat m
strength (k (perpanjanga parameter te
stress (tekan dan Saito ( dasar dari su
Steven beban atau g tarik diukur ( ) adalah g
mbar 9 Strukt
tian penggu imer sintetis dicampur d a (MA)(Sail n LDPE dan
campur pati ; Kalambur
nik dan Kem
mekanik did masi. Sifat kegunaan su i, ikatan mol g antar molek
mekanik pla kuat tusuk) an putus) d ersebut dap nan) yang te 1985), kuat uatu bahan y ns (2007) m gaya yang d dengan men aya yang dia
tur molekul
unaan compa
, diantarany engan tapio aja & Chand n tapioka den
jagung den & Rizvi 200
mampuan B
definisikan s ini merupa uatu plastik. lekul, kristal kul (Latief 2 astik diantar ), elongati
dan elastic a pat menunju erjadi selama
tarik dan p yang berhubu menyatakan b apat ditahan narik polime aplikasikan (
maleat anhid
atibilizer da a:
oka dengan da 2001) ngan compa
ngan compati
06). Biodegradas sebagai resp akan salah Sifat meka linitas, kerap 2001).
ranya tensi ion (perpan
atau young
ukkan indika a proses pem perpanjangan ungan denga bahwa kuat n sebelum su er pada dime (F) dibagi de
drida (www
alam pembu
n compatibi
tibilizer MA
ibilizer male
si Plastik pon sampel satu sifat nik polimer patan, keada ile strength
njangan), e modulus (e asi integrasi mbentukan p n putus mer an struktur ki tarik merup uatu sampel ensi yang se engan luas p
.wikipedia.o
uatan plastik
ilizer PE-gr
A dan AA (H
eat anhidrida
terhadap pe yang pent ditentukan o an polimer d
(kuat tarik)
elongation
elastisitas). i plastik pa plastik. Menu
rupakan sifa imia plastik. pakan ukuran
rusak atau p eragam. Tega penampang (
org).
k campuran
raft-maleat
Huang et al.
a (Wang&
embebanan ting untuk oleh proses dan adanya
pemanjangan (elongation, ε), adalah perubahan panjang spesimen akibat gaya yang diberikan. Pengujian kuat tarik akan menghasilkan kurva tegangan–regangan
(stress-strain curve) (Surdia & Saito 1985).
Kurva tegangan regangan ditunjukkan pada Gambar 10. Dalam sebuah kurva tegangan regangan, pada mulanya elastisitas tinggi sampai mencapai suatu titik hingga plastik mengalami deformasi. Sebelum titik deformasi, plastik akan memiliki sifat perpanjangan yang masih dapat balik, namun setelah pada titik
yield (maksimum) perpanjangan tidak dapat balik (deformasi) hingga pada akhirnya plastik akan patah pada titik break.
Gambar 10 Kurva tegangan regangan (Stevens 2007).
Kuat tarik dipengaruhi oleh bahan pemlastis yang ditambahkan dalam proses pembuatan plastik (Latief 2001). Kekuatan tarik suatu bahan timbul sebagai reaksi dari ikatan polimer antara atom-atom atau ikatan sekunder antara rantai polimer terhadap gaya luar yang diberikan (Vlack 1991). Kuat tarik merupakan kemampuan suatu bahan dalam menahan tekanan yang diberikan saat bahan tersebut berada dalam regangan maksimal. Kekuatan peregangan menggambarkan tekanan maksimal yang dapat diterima oleh bahan atau sampel. Nilai kuat tarik yang diukur merupakan puncak grafik tekanan-regangan (Gontard
Pemberian peregangan secara terus menerus akan menekan bahan sehingga terjadi perubahan peregangan. Pada saat tidak mampu lagi menahan gaya tekan, maka akan terjadi cracking, yaitu titik dimana deformasi permanen terjadi. Bahan yang sanggup menahan regangan besar sebelum pecah termasuk sebagai bahan ulet dan liat (Popov 1996).
Berdasarkan kekuatan tekanan dan peregangan, polimer dapat dikelompokkan menjadi lima jenis, yaitu polimer dengan sifat lunak dan lemah, keras dan getas, lunak dan ulet, keras dan kuat serta keras dan ulet, seperti tersaji pada Gambar 11.
Gambar 11 Sifat polimer berdasarkan nilai tegangan dan regangan (Surdia & Saito 1985).
Kemampuan biodegradasi diartikan sebagai laju kehilangan berat (Rohaeti
et al. 2002). Sifat biodegradabilitas dari plastik berbasiskan pati sangat tergantung dari rasio kandungan pati. Semakin besar kandungan pati, maka semakin tinggi tingkat biodegradabilitasnya (Pranamuda 2001). Biodegradasi juga didefinisikan sebagai penurunan sifat-sifat dikarenakan aksi organisme alam seperti bakteri dan fungi yang karena adanya serangan kimia oleh enzim yang dihasilkan oleh organisme sehingga dapat menyebabkan pemutusan rantai polimer. Biodegradasi merupakan strategi yang penting dalam mengatasi pencemaran lingkungan oleh senyawa kimia berbahaya. Proses biodegradasi akan merubah polutan berbahaya menjadi produk yang tidak berbahaya melalui reaksi enzimatik dengan perantara mikroorganisme, terutama bakteri (Djasmasari 2004).
Beberapa faktor lain yang mempengaruhi tingkat biodegradabilitas plastik setelah kontak dengan mikroorganisme, yakni sifat hidrofobik, bahan aditif, proses produksi, struktur polimer, morfologi dan berat molekul bahan plastik. Semakin besar bobot molekul suatu bahan semakin rendah biodegradabilitasnya. Selain bobot molekul, bentuk polimer (powder, fiber atau film) juga berpengaruh terhadap biodegradabilitas. Bentuk film memiliki tingkat biodegradabilitas yang paling rendah (Pranamuda 2001). Proses terjadinya biodegradasi plastik pada lingkungan alam dimulai dengan tahap degradasi kimia yaitu dengan proses oksidasi molekul, menghasilkan polimer dengan berat molekul yang rendah. Proses berikutnya adalah serangan mikroorganisme dan aktivitas enzim
intracellular dan extracellular (Latief 2001).
METODE
Bahan dan Alat
Bahan-bahan yang digunakan dalam penelitian ini terdiri dari bahan baku plastik, yaitu pati sagu (Metroxylon sp.) hasil pengolahan masyarakat secara tradisional dari daerah Cimahpar, Kabupaten Bogor, Jawa Barat. Linear Low Density Polyethylene (LLDPE) komersial, bahan compatibilizer, yaitu maleat anhidrida (MA), serta gliserol dan air (akuades) sebagai bahan pemlastis. Bahan tambahan lain adalah inisiator dikumil peroksida (DCP) yang digunakan pada saat proses penambahan compatibilizer serta bahan-bahan kimia untuk analisa.
Alat utama yang digunakan dalam penelitian ini berupa ekstruder simulator dan rheocord mixer (rheomix) 3000 HAAKE dengan kapasitas sampel 200-250 g. Penambahan compatibilizer dalam LLDPE menggunakan alat ekstruder dua ulir, dengan spesifikasi rasio L/D 26, diameter ulir 30 mm dan kecepatan rotor 150 rpm. Rheomix digunakan pada saat pembuatan serta pencampuran pati sagu termoplastis dan LLDPE. Pembuatan spesimen untuk uji kuat tarik dan elongasi menggunakan hydraulic heat press.
Berbagai macam alat gelas dan peralatan lain digunakan dalam analisa dan karakterisasi pati sagu. Analisa pengujian plastik campuran menggunakan alat
Scanning Electrone Microscopy (SEM) untuk analisa morfologi permukaan,
Differential Scanning Calorimeter (DSC) untuk analisa termal,Universal Testing Machine (UTM) untuk pengujian sifat mekanik dan perangkat pengujian biodegradabilitas secara kualitatif dan kuantitatif.
Tempat dan Waktu Penelitian
Penelitian ini dilakukan di beberapa laboratorium, diantaranya:
1. Laboratorium Teknologi Kimia, Departemen Teknologi Industri Pertanian – Fakultas Teknologi Pertanian, Institut Pertanian Bogor.
2. Laboratorium Polimer, Laboratorium dan Technical Services – Pertamina, Jakarta
3. Balai Pengkajian Bioteknologi – Balai Pengkajian dan Penerapan Teknologi (BPPT), Puspiptek, Tangerang.
Tahapan Penelitian dan Parameter Pengamatan
Penelitian ini dilakukan dalam 4 tahap yaitu: 1. Persiapan bahan
a. Pengkondisian awal pati sagu
Tahap pertama dilakukan pengkondisian awal pati sagu. Pati yang telah diekstrak dilakukan pengeringan dengan oven pada suhu 50oC selama 8 jam hingga kadar air 10%.
Selanjutnya dilakukan pengecilan ukuran hingga diperoleh pati sagu halus berukuran 200 mesh.
b. Analisa mutu dan fisiko kimia pati sagu
Analisa mutu pati sagu mengikuti SNI 01-3729-1995 yang meliputi kadar air (AOAC, 1995), kadar abu (AOAC, 1999), kadar serat kasar (AOAC, 1995), total asam dan kehalusan. Analisa fisiko kimia pati sagu meliputi bentuk dan ukuran granula pati (metode mikroskop cahaya terpolarisasi), kadar pati (AOAC, 1984), kadar amilosa (AOAC, 1994), kadar protein (AOAC, 1995) dan kadar lemak (AOAC, 1994). Prosedur analisa mutu dan fisiko kimia pati sagu tersaji pada Lampiran 1.
c. Penambahan compatibilizer dalam LLDPE
Gambar 12 Diagram alir pembuatan compt.-LLDPE (Modifikasi Shujun et al. 2005).
2. Pembuatan pati sagu termoplastis dan karakterisasi sifat fisik mekanik
Tahap 2 dilakukan pembuatan pati termoplastis. Bahan yang dicampurkan pada pembuatan pati sagu termoplastis meliputi pati sagu alami, gliserol dan akuades yang ditambahkan hingga kadar air pati mencapai 25%. Pada tahap penelitian ini dilakukan kajian penentuan pati termoplastis terbaik yang didasarkan pada sifat fisik mekaniknya. Faktor kajian dilakukan pada konsentrasi gliserol yang ditambahkan yakni 10, 20 dan 30% pada proses pembuatan pati termoplastis. Selanjutnya pati termoplastis yang dihasilkan akan dicampurkan dengan LLDPE yang sudah ditambahkan dengan
compatibilizer maleat anhidride (compt.-LLDPE), dengan perbandingan 20:80. Berikutnya dilakukan analisa fisik dan pengujian mekanik sehingga dapat diketahui konsentrasi gliserol yang tepat dalam menghasilkan plastik dengan sifat mekanik terbaik untuk digunakan dalam tahapan penelitian ke-3. Proses pembuatan pati sagu termoplastis sebagai berikut: pencampuran pertama dilakukan antara gliserol dengan akuades selama 5 menit. Kemudian campuran akuades dan gliserol ditambahkan ke dalam
