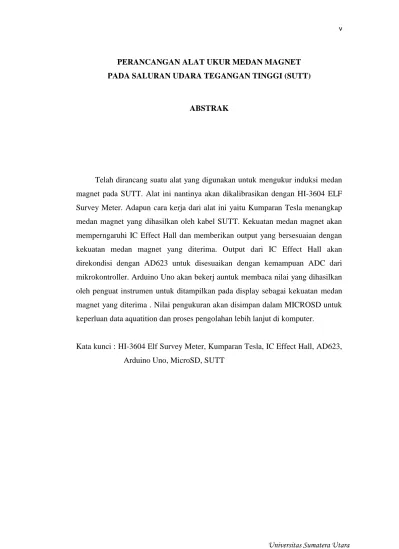

PERANCANGAN ALAT UKUR MEDAN MAGNET PADA SALURAN UDARA TEGANGAN TINGGI (SUTT)

ABSTRAK

Telah dirancang suatu alat yang digunakan untuk mengukur induksi medan

magnet pada SUTT. Alat ini nantinya akan dikalibrasikan dengan HI-3604 ELF

Survey Meter. Adapun cara kerja dari alat ini yaitu Kumparan Tesla menangkap

medan magnet yang dihasilkan oleh kabel SUTT. Kekuatan medan magnet akan

memperngaruhi IC Effect Hall dan memberikan output yang bersesuaian dengan

kekuatan medan magnet yang diterima. Output dari IC Effect Hall akan

direkondisi dengan AD623 untuk disesuaikan dengan kemampuan ADC dari

mikrokontroller. Arduino Uno akan bekerj auntuk membaca nilai yang dihasilkan

oleh penguat instrumen untuk ditampilkan pada display sebagai kekuatan medan

magnet yang diterima . Nilai pengukuran akan disimpan dalam MICROSD untuk

keperluan data aquatition dan proses pengolahan lebih lanjut di komputer.

Kata kunci : HI-3604 Elf Survey Meter, Kumparan Tesla, IC Effect Hall, AD623,

Arduino Uno, MicroSD, SUTT

(2)

vi

ABSTRACT

A tool has designed used to measure the magnetic field induction on High

Voltage. This tool will be calibrated with the HI-3604 ELF Survey Meter. The

workings of this tool is the Tesla coil captures the magnetic fields produced by

wires High Voltage. The strength of the magnetic field will affect the Hall Effect

IC and provide output corresponding to the received magnetic field strength. The

output of Hall Effect IC will be reconditioned to AD623 to suit the ability of ADC

of the microcontroller. Arduino Uno will read the alpha value generated by the

instrument amplifier to be displayed on the display as the magnetic field strength

received. The measurement values will be stored in the data for the purposes

MICROSD aquatition and further processing on the computer.

Ketwords : HI-3604 Elf Survey Meter, Tesla Coil , IC Effect Hall, AD623,

Arduino Uno, MicroSD, High Voltage
