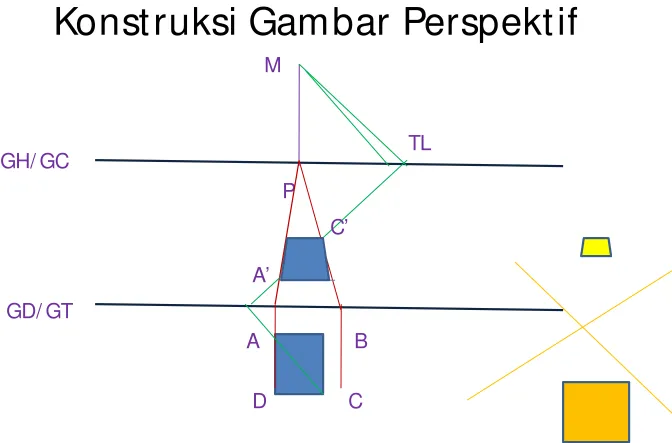

Konst ruksi Gambar Perspekt if
Gambar t ampak at as GH/ GC
P M
GD/ GT
A B
C D
A’
C’
Kunci langkah mengerjakan perspekt if
• Buat garis dasar, garis cakraw ala, dan garis mat a.
• Buat gambar t ampak at as di baw ah garis dasar. (sesuaikan dengan pet unjuk let aknya, jarak dan kemiringannya).
• Buat garis bant u ke Garis Dasar.
• Tent ukan kemiringan t it ik lenyap pada
Posisi kert as vert ikal. Garis Horison 15cm dari sisi at as kert as. Jarak GH
dan GD 12 cm. P 13cm dari kiri kert as. Tinggi mat a 10cm.
Sebuah persegi panjang ABCD AB=5cm dan BC=4cm. A 2cm di kiri P dan 2cm dari garis dasar. AB sejajar garis dasar, B di kanan A. Gambar perspekt if
• Posisi kert as vert ikal. Garis Horison 15cm dari sisi at as kert as. Jarak GH dan GD 12 cm. P 13cm dari kiri kert as. Tinggi mat a 10cm.
• Sebuah balok dengan alas berbent uk persegi panjang ABCD AB=5cm dan
BC=4cm, t inggi=8cm. A 1cm di kanan P dan 1cm dari garis dasar. B di kanan A 30o
• Posisi kert as horisont al. Garis Horison 10cm dari sisi at as kert as. Jarak GH dan GD 11 cm. P 15cm dari kiri kert as. Tinggi mat a 8cm.
• ABCD alas bangun. A 2cm kanan P dan 1cm dibawah GD. B kanan A bersudut 30o t erhadap GD.
• Gambar Perspekt ifnya
