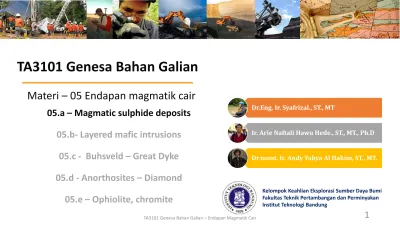

TA3101 Genesa Bahan Galian

(1)

TA3101 Genesa Bahan Galian

05.a – Magmatic sulphide deposits

05.b- Layered mafic intrusions 05.c - Buhsveld – Great Dyke 05.d - Anorthosites – Diamond

05.e – Ophiolite, chromite

Dr.Eng. Ir. Syafrizal., ST., MT

Ir. Arie Naftali Hawu Hede., ST., MT., Ph.D

Dr.mont. Ir. Andy Yahya Al Hakim, ST., MT.

Kelompok Keahlian Eksplorasi Sumber Daya Bumi Fakultas Teknik Pertambangan dan Perminyakan Institut Teknologi Bandung

Materi – 05 Endapan magmatik cair

TA3101 Genesa Bahan Galian – Endapan Magmatik Cair

1

(2)

PENDAHULUAN

• Terbentuk langsung pada dapur magma, atau

• Terbentuk pada tubuh intrusi yang dalam, dan

• Mungkin terbentuk pada extrusive flows.

2 Merupakan endapan yang terbentuk sepanjang

proses segregrasi magma (kristalisasi langsung dari magma)

Proses konsentrasi mineral bijih dapat terbentuk melalui mekanisme :

• Gravity Settling,

• Liquid Immiscibility.

(3)

Logam yang umum ditemukan

3 Nikel (Ni)

Platinum Group Elements

(PGE)

Intan (C)

Titanium (Ti) Tembaga

(Cu)

Kromit (Cr)

(4)

*immiscible = kondisi dimana dua atau lebih larutan tidak bercampur satu sama lain

4

Endapan magmatik sulfida

Konsentrasi mineral sulfida dalam batuan basa dan ultrabasa

Mekanisme pembentukan endapan magmatik sulfida masif adalah “immiscible sulfide liquids” dari magma mafik-ultramafik.

(5)

5

Larutan sulfida berperan sebagai “kolektor” untuk Co, Ni dan PGE (Pt + Pd + Rh

+Ru + Ir + Os),

Unsur-unsur ini dapat mengalami pengkayaan hingga 10 sampai 100.000 kali jika dibandingkan pada

larutan silikat.

Fe juga umum sangat umum terdapat pada larutan

sulfida, karena

kelimpahannya, maka pada umumnya “immiscible sulfide liquid” kaya akan Fe.

*immiscible = kondisi dimana dua atau lebih larutan tidak bercampur satu sama lain

Endapan magmatik sulfida

(6)

IMMISCIBLE SULFIDE LIQUIDS

6

Net-textured Silikat ore

Sulfida Silikat

(7)

Droplet pembentukan Ni-sulfida

7 S

Olivin Magma ultrabasa/

basa

PGE + Au

Ni Cu

Droplet larutan sulfida

andyyahya, modifikasi dari Thompson, 2020 – Ore Deposit Hub

Ilustrasi magma silikat yang membawa Ni, Cu, PGE+Au yang bereaksi dengan larutan

sulfida immiscible

Barnes, Holwell & Le Vaillant, 2017 – Elements TA3101 Genesa Bahan Galian – Endapan Magmatik Cair

(8)

BENTUK MINERALISASI

8

(9)

• Bijih kaya sulfida (warna merah) terendapkan di bagian bawah sebagai kompleks intrusi berlapis (layered igneous complex)

9

Barnes, Holwell & Le Vaillant, 2017 – Elements

(10)

BEBERAPA ENDAPAN MAGMATIK SULFIDA

10

(11)

BEBERAPA ENDAPAN MAGMATIK SULFIDA

11

(12)

LINGKUNGAN PEMBENTUKAN

• Host rock :

• Umumnya batuan beku mafik dan ultramafik.

• Badan bijih umumnya terakumulasi pada “footwall country rocks” tersebar pada metasedimen atau meta-igneous rock.

• Tatanan geologi :

• Sabuk “deformed greenstone” dan batolit “calc-alkaline” yang berasosiasi dengan convergent plate margins,

• Komplek ophiolite yang terbentuk pada constructive plate margins,

• “Intraplate magmatic provinces” yang berasosiasi dengan flood-basalt type magmatism, and

• Passively rifted continental margins.

12

(13)

13

(14)

DISTRIBUSI Ni-Cu-PGE sulphide

14

(15)

Orthomagmatik Ni-sulfida

Pohl, 2011 – Economic Geology

Olivin dgn tekstur spinifex

Foto: Dave Holwell

15

(16)

A. Tekstur emulsi menunjukkan campuran sulfida dan silikat.

B. Tekstur jaring (net-textured). Bijih: pentlandit dan pirrhotit; silikat: olivine.

C. Spinifex pada komatiit*.

D. Kalkopirit dengan bentuk globular, dikelilingi olivin+plagioklas+klinopiroksen

E. Tekstur loop terbentuk dari eksolusi pentlandit dari pirrhotit

*) komatiit: ultrabasa yang terkristalisasi dari lava, kaya MgO

Barnes, Holwell & Le Vaillant, 2017 – Elements

16

(17)

TA3101 Genesa Bahan Galian

05.a – Magmatic sulphide deposits 05.b. - Layered mafic intrusions

05.c - Buhsveld – Great Dyke 05.d - Anorthosites – Diamond

05.e – Ophiolite, chromite Kelompok Keahlian Eksplorasi Sumber Daya Bumi Fakultas Teknik Pertambangan dan Perminyakan Institut Teknologi Bandung

Materi – 05 Endapan magmatik cair

17

TA-3101: Genesa Bahan Galian : Endapan Magmatik Cair

(18)

Lingkungan pembentukan

18 • Layered Mafic Intrusions

• Tipe Sudbury (Canada) dan Noril’sk ; Nikel & Tembaga sulfida.

• Tipe Bushveld (Afsel) ; Nikel, PGE, Tembaga, Kromit.

• Tipe Great Dyke (Zimbabwe) ; PGE & Kromit.

• Anorthosites-Titanium

• Kimberlites-Diamond

Pada kerak benua (craton)

• Podiform (Alpine-type) Chromite

Pada kerak samudera (ophiolite complex

(19)

19 Noril’sk (RU) Kontijaarvi (FI)

Sudbury (CA)

Great dyke (ZI) Bushveld (SA)

(20)

Tatanan geologi Ni-sulfida

20

Meteor impact mengakibatkan lelehnya kerak bumi

Sudbury basin (CA), meteorite impact (1850 Ma) mempunyai diameter 200 km

Tambang nikel sulfida berada di sekitar

crater. PGE+Cu sebagai by-product

Pernah sbg penghasil Ni-sulfida terbesar di dunia

Barnes dan Lighfoot – Econ. Geol. (2005)

Meteor impact menghasilkan tekstur

radiating dyke-like fracture/breccia zones “ yang terjadi di sekitar

batuan samping.

(21)

Layered Intrusive Complex (Au+PGE, Cu+Ni)

21

• Layered intrusions berbentuk menyerupai kue lapis, terbentuk pada rift (pemekaran lantai benua)

• Kadar precious metal (PGE*+Au) tinggi (2-10 ppm) umumnya didapat pada cummulate gabbro

• PGE = Platinum Group Element (Pt+Pd+Ir+Os+Rh+Ru)

Olivine cummulate

Foto: M. Iljina, Finlandia

Piroksenit Gabbro

Foto: Andy Yahya, Kontijaarvi, Finlandia

(22)

Peridotitic clast, berasal dari kristalisasi roof dapur magma. Nodul atau autolith merupakan batuan menyerupai konglomerat,

dikelilingi oleh seam magnetit)

Layered Intrusive Complex (Au+PGE, Cu+Ni)

Kalkopirit (CuFeS₂₎ pada metagabbro

22

Malasit (Cu₂(CO₃)(OH)₂ pada piroksenit

Foto: Andy Yahya

(23)

23 Sulfur berlimpah

pada magma berasal dari

wallrock

Menyebabkan kandungan sulfur

pada magma berlimpah

menghasilkan

larutan sulfida yang relatif banyak

Ni, Cu dan PGE khusus lebih banyak terakumulasi dalam larutan sulfida

daripada pada magma silikat

Mineral sulfida yang terbentuk : Pyrrhotite - Fe

_1-x

S

Pentlandite – (Fe,Ni)

₉

S

₈

Chalcopyrite - CuFeS

₂

Barnes, Holwell & Le Vaillant, 2017 – Elements

(24)

Sudbury Igneous complex

TA-3101: Genesa Bahan Galian : Endapan Magmatik Cair http://earthresources.sakura.ne.jp/er/Rmin_EG_KB_06.html24

Tumbukan meteor mengakibatkan peleburan batuan , lapisan yang terlebut menempati dasar dari kawah

Selama pendinginan, hasil peleburan mengalami differensiasi, pada lapisan terbawah terbentuk norit

dan granophyre yang dipisahkan gabbro

Kontak antara unit-unit tersebut bergradasi

Pada lapisan “mafic basal” mengandung Ni-Cu ores dan berlimpah pada “xenolithic clasts

(25)

Endapan Noril’sk – Talnakh (RU)

Tipe Rift – Continental Flood Basalt Komoditas : Ni-Cu-PGE (Au-Sn-As-Bi) Host: Talnakh intrusive complex, Siberia

25

Reviews in Economic Geology, Vol. 17 Magmatic Ni-Cu and PGE Deposits: Geology, Geochemistry, and Genesis

Krivolutskaya dkk., 2018 - Minerals TA-3101: Genesa Bahan Galian : Endapan Magmatik Cair

(26)

26

Ni-Cu deposits Endapan Ni-Cu produk dari pemekaran lantai benua dan continental flood basalts, berasoasiasi dengan Siberian flood basalts → membawa mineralisasi

Ni-Cu deposits Endapan Ni-Cu produk dari pemekaran lantai benua dan continental flood basalts

Intrusi berbentuk memanjang hingga 7 km, menyerupai sill dengan komposisi mafik, berada di 3.5 km di bawah sekuen lava

Endapan Noril’sk – Talnakh (RU)

(27)

27

Rift- and continental flood basalt-associated mafic sills and dyke-like bodies

Endapan Noril’sk – Talnakh (RU)

(28)

28 Tipe Endapan Noril’sk – Talnakh (RU)

• Massif sulfida berbentuk datar yang beradaa di bagian bawah sill

• Ketebalan hingga 50 meter dan menerus hingga ratusan meter

• Bijih breksi tembaga di bagian atas sill

• Berbentuk “stringer disseminated ores”

• Breksi terdiri dari matrix sulfida massif

• Bijih disseminated sulphide ores

membentuk lenticular dan horizon berlapis layer-like gabbro- dolerite pada bagian dalam sills.

• Sulfida beberapa cm, terdiri dari kalkopirit, pentlandite dan

pirrhotit pada gabrodoloerit

(29)

• Daerah Noril’sk sangat terisolir, sehingga disebut sebagai “closed city” sejak 2001, kota tertutup bagi pengunjung

• Polusi akibat smelter Ni mengakibatkan hujan asam dan smog

29

https://polarjournal.ch/en/2020/06/10/norilsk-

difficult-clean-up/ https://bellona.org/news/industrial-pollution/2017-10-norilsk-nickel-polluting-giant-declares-new-age-of-eco- transparency

Noril’sk (2017) Noril’sk (2020)

(30)

TA3101 Genesa Bahan Galian

05.c - Buhsveld – Great Dyke

05.d - Anorthosites – Diamond

05.e – Ophiolite, chromite Kelompok Keahlian Eksplorasi Sumber Daya Bumi Fakultas Teknik Pertambangan dan Perminyakan Institut Teknologi Bandung

Materi – 05 Endapan magmatik cair

30

(31)

Lingkungan pembentukan

31 • Layered Mafic Intrusions

• Tipe Sudbury (Canada) dan Noril’sk; Nikel & Tembaga sulfida.

• Tipe Bushveld (Afsel) ; Nikel, PGE, Tembaga, Kromit.

• Tipe Great Dyke (Zimbabwe) ; PGE & Kromit.

• Anorthosites-Titanium

• Kimberlites-Diamond

Pada kerak benua (craton)

• Podiform (Alpine-type) Chromite

Pada kerak samudera (ophiolite complex

(32)

32 Noril’sk (RU) Kontijaarvi (FI)

Sudbury (CA)

Great dyke (ZI)

Bushveld (SA)

(33)

The Bushveld Complex

Intrusi berlapis (layered

intrusion) yang berumur

2060 Ma dengan ukuran yang sangat besar (240 x 350 km)

98% dari total sumberdaya chromite dunia dengan ketebalan

kromit 8 km

Rumus umum:

(Mg,Fe

²⁺

)(Cr,Al,Fe

³⁺

)

₂

O

₄

~ 15 s/d 60 wt% Cr

₂

O

₃

, minor Ni, Ti, Zn, Co dan

Mn

Kromit stratiform (sebagai lapisan tipis

dengan ketebalan beberapa cm s/d 2

meter)

29 lapisan pembawa kromit, beberapa lapisan membawa

platinum

Di permukaan terendap lapisan magnetit

Kadar Ni < tipe Sudbury, tetapi menjadi

ekonomis karena berasosiasi dengan Cu +

PGE.

33

(34)

The Bushveld Complex

34

Latypov dkk, 2015 - Journal of Petrology https://blogs.agu.org/georneys/2013/05/14/weekly-geology-

pictures-1-chromitite-in-the-bushveld-complex-south-africa/

Singkapan kromitit di Dwars river – Zebra-striped rocks

(35)

Beberapa lokasi utama di

Bushveld (komoditi: Pt-Pd-Cr)

35

https://www.technology.matthey.com/article/54/4/205-215/

*dinamakan dari geologis Afrika Selatan: Hans Merensky → penemu endapan intan alluvial, platinum dan kromit, Bushveld Igneous Complex

*Merensky reef= 75% sumberdaya platinum dunia

https://www.technology.matthey.com/article/43/4/146-148/)

Merensky

reef* Platreef

UG-2 chromitite

(36)

The Bushveld Complex

36

Latypov dkk, 2018 - Nature Communications

(37)

Merensky reef

37 Lapisan sedikit termineralisasi

Kromit kaya akan platinum Pegmatoidal piroksenit, dengan mineral pembawa Ni (kuning) dan tembaga sulfida

Kromit kaya platinum

40 cm

https://www.technology.matthey.com/article/43/4/146-148/

Tebal minimum yang ditambang

80 cm

(38)

38

(39)

The Great dyke (Zimbabwe)

• Merupakan dyke-like intrusions.

• Tubuh intrusi ; 480 km x 5,8 km.

• Intrusi dyke (yang merupakan sekuen dari batuan ultramafik) menerobos batuan samping berupa granit.

• Komoditi utama adalah PGE & chromite.

• Layer-layer yang mengandung Cr terdapat di sepanjang intrusi dengan lapisan individual muncul dengan ketebalan berkisar dari 5 cm s/d 1 meter.

39

(40)

40

(41)

The Great Dyke

• Penghasil utama PGE

• PGE berada pada lapisan bijih stratiform yang disebut Main Sulphide Zone (MSZ) yang berada di bagian atas sukses batuan ulramafik (Ultramafic Succession).

41

(42)

TA3101 Genesa Bahan Galian

05.e – Ophiolite, chromite

Materi – 05 Endapan magmatik cair

42

(43)

Lingkungan pembentukan

43 • Layered Mafic Intrusions

• Tipe Sudbury (Canada) dan Noril’sk ; Nikel & Tembaga sulfida.

• Tipe Bushveld (Afsel) ; Nikel, PGE, Tembaga, Kromit.

• Tipe Great Dyke (Zimbabwe) ; PGE & Kromit.

• Anorthosites-Titanium

• Kimberlites-Diamond Pada kerak benua (craton)

• Podiform (Alpine-type) Chromite

Pada kerak samudera (ophiolite complex

(44)

Anorthosites-Titanium

Anorthosites = batuan beku intrusif yang didominasi plagioklas yang kaya-Ca, umumnya terbentuk pada Prekambrian

• Mineral bijih: ilmenite (FeTiO₃) atau rutile (TiO₂)

Produk dari segregrasi magma berupa titanium-bearing magnetite and hematite

Assosiasi mineral pembawa titanium dengan konsentrasi yang signifikan terdapat pada magmatic anorthosites (plagioklas An_90-100)

44

(45)

2 jenis magmatic anorthosites

✓terbentuk setelah mineral-mineral mafik terkristalkan dan mengendap,

✓terbentuk akibat mengapungnya kristal-kristal plagioklas pada dapur magma.

1) Pada bagian atas suatu lapisan batuan mafic (Layered Mafic Intrusions)

2) Pada batuan anorthite massif, yang terdapat dalam bentuk pluton yang mengandung plagioklas andesine atau labradorite (An

_35-65

)

45

(46)

46

TA-3101: Genesa Bahan Galian : Endapan Magmatik Cair Mohan dkk, 2013 – Gondwana Research

(47)

47

Foto dari ilmenite pod. Ilmenit intergrowth dengan rutil, yang dikelilingi garnet yang berwarna merah kecokelatan. Batuan yang berwarna putih adalah anorthosites

Singkapan mineralisasi oksida pada anorthosites. Foto dari ilmenit (Ilm), spinel (Spl), magnetit (Mag) dan apatit (Ap). New Foundland, Greenvile Province.

Valvasori dkk, 2015 – Geological Survey New Foundland

(48)

Intan

Mineral terkeras (skala mosh = 10)

Terbentuk akibat dari kristalisasi Magma

Pada awalnya, seluruh potensi (endapan) intan diyakini berasosiasi dengan kimberlite saja Berbentuk pipe-like diatreme

Tidak semua kimberlites pipe mengandung intan

48

Endapan intan juga berasosiasi dengan lamproite di Arkansas dan

Western Australia

Hampir 90% produksi intan dunia berasal dari endapan placer, hasil pelapukan kimberlite

(49)

Distribusi kimberlit – tambang intan

Giuliani dan Pearson – Elements (2019)

49

(50)

Kimberlit

Megacryst : kristal-kristal pada batuan beku atau metamorf yang secara signifikan lebih besar

daripada matrik di sekitarnya.

Phenocryst : Kristal yang besar pada batuan porfiritik.

Xenolith : Inklusi fragmen batuan pada batuan beku yang secara genetik tidak berhubungan.

Xenocrysts : Inklusi kristal pada batuan beku yang secara genetik tidak berhubungan.

Olivine – Pyroxene – Clinopyroxene Amphibole → deretan mineral pada batuan basaltik (lihat deret Bowen)

Monticellite (CaMgSiO₄) → memiliki struktur tipe olivin).

Ilmenite (FeTiO₃) → mineral aksesoris yg umum dijumpai pada batuan plutonik.

Enstatite (Mg₂Si₂O₆) → magnesium silikat dalam batuan mafik-ultramafik.

Lamproite

Pyrope (Grup garnet, magnesium alumunium silikat → pada batuan peridotit.

Serpentinite → Garnierit ; pada lingkungan batuan ultramafik.

Nepheline (Silikat (Na,K)AlSiO₄) → pada lingkungan pegmatit.

Spinel (MgAl₂O₄) → high pressure ultramafic rock.

Diopsite (CaMgSi₂O₆) → pada lingkungan metamorfik kontak.

Phlogopite (Silikat, Grup Mika) → pada lingkungan metamorfik.

Almandine (Grup garnet, iron alumunium silikat → pada lingkungan metamorfik

Leucite (Potassium aluminum silikat)

Sanidine (Potassium alumunium silikat) → potassium feldspar high temperatur.

Apatite Group → mineral yang stabil pada banyak lingkungan pembentukan

50

(51)

Kimberlit

• Host rock: Potassic Ultrabasic.

• Mengandung megacrysts olivine, enstatite, Cr-rich diopsite, phlogopyte, pyrope-

almandine dan Mg-rich ilmenite dalam suatu matrik halus.

• Mineral utama olivine, phlogopite, calcite, serpentinite, diopside, monticellite,

apatite, spinel, dan ilmenit.

• Mineral petunjuk (indikator); red-brown pyrope, purple-red chromium pyrope, Mg- rich ilmenite, chromium diopside.

Lamproite

• Host rock: Potash- dan Magnesia-rich lamprophyric vulkanik atau hypabissal.

• Mengandung phenocryst dan/atau masa dasar berupa leucite, Ti-rich phlogopite, clinopyroxene, amphibole (Ti-rich,

potassic), olivine dan sanidine.

• Mineral aksesoris: patite, nepheline, spinel, dan ilmenit.

• Intan biasanya muncul sebagai mineral aksesoris pada xenolith dan xenocrysts termasuk olivin, pyroxene, garnet dan spinel.

51

(52)

52

Pohl (2011) – Economic Geology Foto: Walter Prochaska

Eksplorasi kimberlit salah satunya dilakukan dengan pengamatan

mineral butir

Mineral indikator adalah Cr- diopsid (hijau tua), eklogit garnet (transparan kuning), pikroilmenit (abu-abu muda), kromit (abu-abu

tua), Cr-pirop (merah tua), olivin (hijau muda) dan 1 butir

oktahedral intan (panah)

(53)

Pipe-like diatreme

Suatu morfologi (bentuk) seperti kawah yang terisi oleh sedimen

Kedalaman endapan sedimen kurang lebih 300 meter

Sedimen pengisi umumnya berupa aglomerat, yaitu fragmen berbentuk bundar dengan matrik halus

Di bawah kawah ini terdapat suatu bentuk pipa atau wortel (~ carrot-shape) yang relatif vertikal (dip > 80⁰) dengan kedalaman dapat mencapai lebih dari 2 km

Badan magmatik kimberlite kadang-kadang masih terlihat dengan bentuk seperti akar pada pipa; berupa aglomerat atau sill atau dyke

53

(54)

54

Sketsa “kimberlite diatreme (pipe)” atau (carrot-shape) dan kawah volkanik (maar) yang dikelilingi oleh sayap berupa tuff.

Kawah ini bisa mencapai 2 km lebar.

Meerfelder Maar

andyyahya

(55)

Pipe-like Diatreme

• Tambang intan Kimberley, Afrika Selatan

• https://mitmuseum.mit.edu/exhibition/tourneboeuf

55

(56)

56

Model ideal dari sistem kimberlit,

Menunjukkan hypabyssal, diatrema dan fasies kawah. Mitchell (1986).

https://www.alexstrekeisen.it/english/vulc/kimberlites.php

(57)

57

TA-3101: Genesa Bahan Galian : Endapan Magmatik Cair https://diamondminingamysalmon.weebly.com/about-the-mine.html

(58)

TA3101 Genesa Bahan Galian

05.e – Ophiolite - chromite

Materi – 05 Endapan magmatik cair

58

(59)

Lingkungan pembentukan

59 • Layered Mafic Intrusions

• Tipe Sudbury (Canada) dan Noril’sk ; Nikel & Tembaga sulfida.

• Tipe Bushveld (Afsel) ; Nikel, PGE, Tembaga, Kromit.

• Tipe Great Dyke (Zimbabwe) ; PGE & Kromit.

• Anorthosites-Titanium

• Kimberlites-Diamond

Pada kerak benua (craton)

• Podiform (Alpine-type) Chromite

Pada kerak samudera (ophiolite complex

(60)

Endapan Magmatik Cair

Pada kerak samudera (ophiolite complex)

Endapan kromit podiform (Alpine type)

• Berasosiasi dengan lingkungan (komplek) ophiolite

Tektonik kromit podiform

• Podiform chromites terbentuk di

sepanjang busur

kepulauan dan pada sabuk pergunungan

Perbandingan dengan kromit stratiform

• Volume lebih kecil dibanding endapan kromit stratiform

• Podiform kromit terbentuk pada

Paleozoic hingga umur lebih muda

• Berbeda dengan

stratiform kromit yang terbentuk pada

Prekambrian

60

(61)

61

(62)

Ophiolite bukanlah sebuah nama batuan, tetapi merupakan suatu kumpulan batuan

Kumpulan tertentu yang terdiri dari batuan mafik-ultramafik dengan minor batuan beku sodium-rich

Berasosiasi dengan batuan-batuan sedimen laut pelagic

Pelagic oceanic sedimentary rock = batuan sedimen laut dalam yang berukuran halus dimana tidak ada indikasi keberadaan vegetasi

62 Ophiolite

(63)

Komplek ophiolite umumnya berasosiasi dengan facies-facies pada laut dalam seperti rijang (chert), shale dan micritic limestones

Micritic limestones = batu gamping yang didominasi oleh ukuran butir yang sangat halus yang berasal dari presipitasi kalsit secara kimiawi

Podiform chromite terdapat pada batuan dunit

63 Ophiolite

(64)

64

TA-3101: Genesa Bahan Galian : Endapan Magmatik Cair Searle 2014 – Geological Society London Special Publications

Lava bantal Sheeted dyke

Zona transisi moho

Sekuens mantel peridotit Gabbro

Metamorphic sole

Susunan ideal dari

ophiolite (Semail

ophiolite, Oman)

(65)

Kromit podiform – Troodos, Siprus

65

• Kromit berada pada lapisan dunit

• Habit: massive, nodular, disseminated, chromite net-textured

Bukala dkk, 2016 – Geoscience records

(66)

66

TA-3101: Genesa Bahan Galian : Endapan Magmatik Cair https://www.medellin.unal.edu.co/~rrodriguez/geologia/ofiolitas/GeolSetting.htm

(67)

67

a. Nodular kromit b. Kromit berlapis (banded)

c. Kromit massif

memotong dunit d,f. Kromit breksia

e. Kromit massif kontak dengan

dunit

g. Kromit disseminated dengan harzburgit Sampel dari Luobusa

ophiolite, Tibet dan Zambales, Filipina Zhou dkk, 2014 – Gondwana Research

(68)

68 Podiform kromit

Prichard dkk, 2015 – Lithos

Kromit dengan tekstur schlieren

Meshi dkk, 2014 Anikina dkk, 2014

Field trip guidebook
