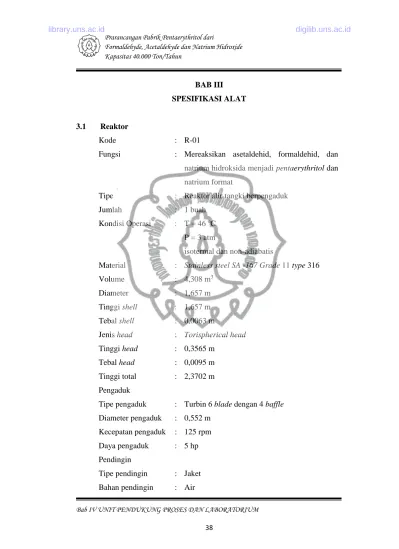

BAB III

SPESIFIKASI ALAT

3.1 Reaktor

Kode : R-01

Fungsi : Mereaksikan asetaldehid, formaldehid, dan natrium hidroksida menjadi pentaerythritol dan natrium format

Tipe : Reaktor alir tangki berpengaduk

Jumlah : 1 buah

Kondisi Operasi : T = 46 ^oC P = 3 atm

isotermal dan non-adiabatis

Material : Stainless steel SA -167 Grade 11 type 316

Volume : 4,308 m³

Diameter : 1,657 m

Tinggi shell : 1,657 m Tebal shell : 0,0063 m

Jenis head : Torispherical head Tinggi head : 0,3565 m

Tebal head : 0,0095 m Tinggi total : 2,3702 m Pengaduk

Tipe pengaduk : Turbin 6 blade dengan 4 baffle Diameter pengaduk : 0,552 m

Kecepatan pengaduk : 125 rpm Daya pengaduk : 5 hp Pendingin

Tipe pendingin : Jaket Bahan pendingin : Air

(2)

Tinggi jaket : 1,55 m Lebar jaket : 0,06 m Tebal jaket : 0,0063 m

3.2 Evaporative Crystallizer

Kode : EV-01

Fungsi : Memekatkan produk dari R-01 dengan menguapkan air, formaldehid, dan asetaldehid dalam pentaerythritol

Tipe : Vertical-long Tube Evaporator

Jumlah : 1 buah

Bentuk : Silinder tegak Kondisi Operasi : T = 94,5 ^oC

P = 1 atm

Tinggi : 19,36 m

Tebal head : 0,011 m

Pipa umpan masuk : ID = 4,026 in OD = 4,5 in Nominal = 4 in Schedule number = 40

Pipa keluar uap : ID = 2,469 in OD = 2,469 in Nominal = 2,5 in Schedule number = 40

Pipa keluar cair : ID = 3,068 in OD = 3,5 in Nominal = 3 in Schedule number = 40 Pipa masuk steam : ID = 1,61 in

OD = 1,9 in

(3)

Nominal = 1,5 in Schedule number = 40

Pipa keluar steam : ID = 0,824 in OD = 1,05 in Nominal = 0,75 in Schedule number = 40

Material : Carbon steel SA 285 grade C Jenis pemanas : Saturated steam

3.3 Filter

Kode : RDVF-01

Fungsi : Memisahkan padatan terlarut keluaran evaporator Tipe : Rotary Drum Vacuum Filter

Jumlah : 1 buah

Kondisi Operasi : T = 76 ^oC P = 0,13 atm Dimensi

Panjang : 7,068 m

Diameter : 3,534 m

Kecepatan putar : 1,2 rpm Jumlah putaran : 10 siklus/jam

Power : 8 Hp

3.4 Centrifuge

Kode : CF-01

Fungsi : Memisahkan kristal pentaerythritol dan mother liquor

Tipe : Continuous centrifugal filter

Jumlah : 1 buah

Kondisi Operasi : T = 50 ^oC

(4)

P = 1 atm

Material : Stainless steel SA-302 grade B Diameter basket : 1,219 m

Panjang basket : 0,395 m Tebal cake : 5,08 cm Kecepatan putar : 600 rpm

Daya : 1/8 Hp

3.5 Dryer

Kode : RD-01

Fungsi : Mengurangi kadar cairan yang terikut pada hasil padatan pentaerythrirol

Tipe : Rotary Dryer

Jumlah : 1 buah

Kondisi Operasi : T = 50 – 59,31 ^oC P = 1 atm

Spesifikasi

Panjang : 15,03 m

Diameter : 5,52 m Kecepatan putar : 3,46 rpm Waktu tinggal : 0,728 jam

Daya : 10 Hp

(5)

3.6 Tangki

Tabel 3.1 Spesifikasi Tangki

Spesifikasi T-01 T-02

Fungsi Menyimpan bahan baku

NaOH selama 30 hari

Menyimpan bahan baku formaldehid selama 30 hari

Tipe Silinder tegak dengan dasar datar (flat bottom) dengan bagian atas conical roof

Silinder horizontal dengan dasar datar dengan tutup berbentuk torisperical

Material Stainless steel SA-240 Grade M tipe 316

Stainless steel SA-240 Grade M tipe 316

Jumlah 1 buah 1 buah

Kondisi operasi - Tekanan (atn) - Suhu (^oC)

1 32

3 32

Kapasitas (m³) 4.576,12 12.534,77 Shell

- Diameter (m) - Tinggi (m) - Tebal (m)

27,432 10,973

Course 1 = 0,033 Course 2 = 0,032 Course 3 = 0,028 Course 4 = 0,025 Course 5 = 0,022 Course 6 = 0,019

36,576 14,630

Course 1 = 0,079 Course 2 = 0,077 Course 3 = 0,075 Course 4 = 0,071 Course 5 = 0,068 Course 6 = 0,065 Course 7 = 0,063 Course 8 = 0,060 Dimensi head

- Tinggi (m) - Tebal (m) Tinggi Total (m)

2,936 0,009 13,908

2,708 0,057 17,339

(6)

Tabel 3.1 Spesifikasi Tangki (lanjutan)

Spesifikasi T-03 T-04

Fungsi Menyimpan bahan baku asetaldehid selama 30 hari

Menyimpan bahan baku asam format selama 30 hari

Tipe Silinder horizontal

dengan dasar datar dengan tutup berbentuk torisperical

Silinder tegak dengan dasar datar (flat bottom) dengan bagian atas conical roof

Material Stainless steel SA-240 Grade M tipe 316

Stainless steel SA-240 Grade M tipe 316

Jumlah 1 buah 1 buah

Kondisi operasi - Tekanan (atn) - Suhu (^oC)

3 32

1 32

Kapasitas (m³) 1.671,78 509,49

Shell

- Diameter (m) - Tinggi (m) - Tebal (m)

18,288 7,315

Course 1 = 0,037 Course 2 = 0,035 Course 3 = 0,033 Course 4 = 0,031

12,19 5,49

Course 1 = 0,014 Course 2 = 0,013 Course 3 = 0,011

Dimensi head - Tinggi (m) - Tebal (m) Tinggi Total (m)

1,369 0,038 8,684

1,327 0,006 6,813

3.7 Silo

Kode : SL-01

Fungsi : Menyimpan produk pentaerythritol selama 30 hari

Tipe : Silinder tegak, bagian bawah berbentuk cone 60^O

Jumlah : 1 buah

Kondisi Operasi : T = 30 ^oC P = 1 atm

(7)

Material : Logam baja karbon Volume : 3.698,382 m³/30 hari Shell

Diameter : 10,32 m

Tinggi shell : 3,869 m Tebal shell : 0,011 m Dimensi bottom

Tebal : 0,0127 m

Tinggi total : 12,894 m

3.8 Condensor

Kode : CD-01

Fungsi : Mengembunkan hasil atas EV-01 Jenis : Double pipe heat exchanger

Jumlah : 1 buah

Beban panas : 293.983 kJ/jam Luas area transfer : 5,78 m²

Dew Point : 94,5^oC Annulus

Fluida : Air

Bahan konstruksi : Stainless steel SA-167 grade 3 Kapasitas : 5.397,15 kg/jam

Suhu masuk : 27 ^oC Suhu keluar : 40 ^oC Inner Pipe

Fluida : Hasil atas keluaran evaporator (EV-01) Bahan konstruksi : Stainless steel SA-167 grade 3

Kapasitas : 11.517,50 kg/jam Suhu masuk : 94,5 ^oC

Suhu keluar : 32 ^oC

(8)

Panjang pipa : 4,572 m Jumlah hairpin : 1 buah

3.9 Heat Exchanger (HE) Kode Fungsi

: :

HE-01

Memanaskan udara masuk rotary dryer Jenis : Double pipe heat exchanger

Jumlah :

Beban panas : 461.277,84 kJ/jam Luas area transfer : 13,86 m²

Annulus

Fluida : Udara

Bahan konstruksi : Carbon steel SA 201 Grade B Kapasitas : 4.358,67 kg/jam

Suhu masuk : 30 ^oC Suhu keluar : 130 ^oC Inner Pipe

Fluida : Steam

Bahan konstruksi : Carbon steel SA 283 Grade C Kapasitas : 168,77 kg/jam

Suhu masuk : 140 ^oC Suhu keluar : 140 ^oC Panjang pipa : 240 ft Jumlah hairpin : 8 buah

3.10 Blower

Kode : BLW

Fungsi : Mengalirkan udara dari lingkungan ke rotary dryer Jenis : Centrifugal blower

Jumlah : 1 buah

Power : 1,71 hp

3.11 Screw Conveyor

Kode : SC-01

Fungsi : Mengalirkan pentaerythritol dari CF ke RD

Jumlah : 1 buah

(9)

Power : 0,75 hp

Panjang : 3,048 m

Diameter : 12 in

Kecepatan putar : 25 rpm

3.12 Pompa

Tabel 3.2 Spesifikasi Pompa

Kode P-01 P-02 P-03 P-04

Fungsi Mengalirkan

NaOH dari T-01 ke R- 01

Mengalirkan formaldehid dari T-02 ke R-01

Mengalirkan asetaldehid dari T-03 ke R-01

Mengalirkan HCOOH dari T-04 ke R-01

Tipe Single stage

centirugal pump

Single stage centirugal pump

Jumlah 1 unit 1 unit 1 unit 1 unit

Kapasitas 27,983 gpm 71,926 gpm 10,223 gpm 3,115 gpm

Power Pompa 2,3 hp 0,7 hp 0,2 hp 0,4 hp

Power Motor 3 hp 1 hp 0,25 hp 0,5 hp

Efisiensi Pompa 27% 40% 20% 20%

Efisiensi Motor 82% 80% 80% 80%

NPSH required 0,79 m 1,49 m 0,40 m 0,18 m

NPSH available 2,26 m 13,16 m 13,16 m 3,09 m Bahan Konstruksi Commercial

steel

Commercial steel

Pipa yang digunakan

Nominal 2 in 3 in 1,25 in 0,75 in

SN 40 40 40 40

OD Pipa 2,38 in 3,5 in 1,66 in 1,05 in

ID Pipa 2,067 in 3,068 in 1,38 in 0,824 in

(10)

Tabel 3.3 Spesifikasi Pompa (lanjutan)

Kode P-05 P-06

Fungsi Mengalirkan hasil keluaran CD-01 ke R-01

Mengalirkan hasil bawah EV-01 ke RDVF-01

Tipe Single stage centirugal pump

Single stage reciprocating pump

Jumlah 1 unit 1 unit

Kapasitas 65,686 gpm 110,528 gpm

Power Pompa 3,3 hp 0,4 hp

Power Motor 5 hp 0,5 hp

Efisiensi Pompa 42% 49%

Efisiensi Motor 84% 80%

NPSH required 1,40 m 1,99 m

NPSH available 1,85 m 2,12 m

Bahan Konstruksi Commercial steel Commercial steel Pipa yang digunakan

Nominal 3 in 4 in

SN 40 40

OD Pipa 3,5 in 4,5 in

ID Pipa 3,068 in 4,026 in

3.13 Belt Conveyor

Kode : BC-01

Jenis : Closed belt conveyor

Fungsi : Memindahkan pentaerythritol dari RDVF ke CF

Jumlah : 1 buah

Power : 0,25 hp

Dimensi

Panjang : 8,77 m

Lebar belt : 35,56 cm Kecepatan belt : 18,36 ft/menit

3.14 Belt Conveyor

Kode : BC-02

(11)

Jenis : Closed belt conveyor

Fungsi : Memindahkan pentaerythritol dari RD ke BE

Jumlah : 1 buah

Power : 0,167 hp

Dimensi

Panjang : 8,77 m

Lebar belt : 35,56 cm Kecepatan belt : 16,1 ft/menit

3.15 Bucket Elevator

Kode : BE-01

Fungsi : Memindahkan pentaerythritol dari BC-01 ke silo

Jumlah : 1 buah

Power : 0,75 hp

Ukuran bucket : 8 x 5,5 x 7,75 in Kecepatan bucket : 150 ft/menit Kecepatan putar poros : 28 rpm
