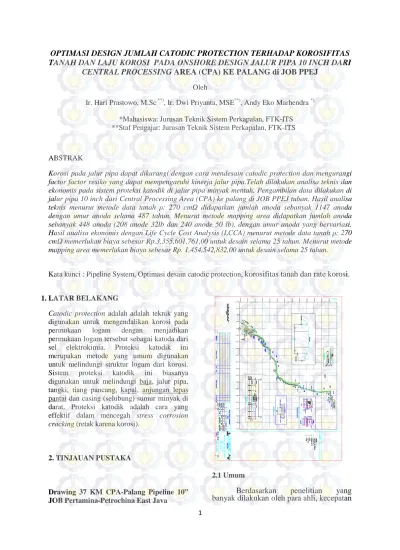

OPTIMASI DESIGN JUMLAH CATODIC PROTECTION TERHADAP KOROSIFITAS
TANAH DAN LAJU KOROSI PADA ONSHORE DESIGN JALUR PIPA 10 INCH DARI
CENTRAL PROCESSING AREA (CPA) KE PALANG di JOB PPEJ
Oleh
Ir. Hari Prastowo, M.Sc **), Ir. Dwi Priyanta, MSE**), Andy Eko Marhendra *) *Mahasiswa: Jurusan Teknik Sistem Perkapalan, FTK-ITS **Staf Pengajar: Jurusan Teknik Sistem Perkapalan, FTK-ITS
ABSTRAK
Korosi pada jalur pipa dapat dikurangi dengan cara mendesain catodic protection dan mengurangi factor factor resiko yang dapat mempengaruhi kinerja jalur pipa.Telah dilakukan analisa teknis dan ekonomis pada sistem proteksi katodik di jalur pipa minyak mentah. Pengambilan data dilakukan di jalur pipa 10 inch dari Central Processing Area (CPA) ke palang di JOB PPEJ tuban. Hasil analisa teknis menurut metode data tanah ρ: 270 cmΩ didapatkan jumlah anoda sebanyak 1147 anoda dengan umur anoda selama 487 tahun. Menurut metode mapping area didapatkan jumlah anoda sebanyak 448 anoda (208 anode 32lb dan 240 anode 50 lb), dengan umur anoda yang bervariasi. Hasil analisa ekonomis dengan Life Cycle Cost Analysis (LCCA) menurut metode data tanah ρ: 270 cmΩ memerlukan biaya sebesar Rp.3,355,601,761,00 untuk desain selama 25 tahun. Menurut metode mapping area memerlukan biaya sebesar Rp. 1,454,542,832,00 untuk desain selama 25 tahun.
Kata kunci : Pipeline System, Optimasi desain catodic protection,
korosifitas tanah dan rate korosi
.1.LATAR BELAKANG
Catodic protection adalah adalah teknik yang digunakan untuk mengendalikan korosi pada permukaan logam dengan menjadikan permukaan logam tersebut sebagai katoda dari sel elektrokimia. Proteksi katodik ini merupakan metode yang umum digunakan untuk melindungi struktur logam dari korosi. Sistem proteksi katodik ini biasanya digunakan untuk melindungi baja, jalur pipa, tangki, tiang pancang, kapal, anjungan lepas pantai dan casing (selubung) sumur minyak di darat. Proteksi katodik adalah cara yang effektif dalam mencegah stress corrosion cracking (retak karena korosi).
2. TINJAUAN PUSTAKA
Drawing 37 KM CPA-Palang Pipeline 10” JOB Pertamina-Petrochina East Java
2.1 Umum
Berdasarkan
penelitian
yang
banyak dilakukan oleh para ahli, kecepatan
2
korosi baja menyeluruh dalam tanah rata
rata sekitar 0.02 mm/tahun. Didalam tanah
yang korosif kecepatan korosi yang
menyeluruh rata rata mecapai 0.06
mm/tahun dan korosi sumur atau korosi
lubang rata-rata 0,3 mm/tahun. Kecepatan
korosi lubang setempat dapat mencapai
sepuluh kali lebih cepat dari rata-rata. Oleh
karena
itu
perhatian
khusus
harus
diberikan terhadap korosi lubang.
a)
FAKTOR-FAKTOR
YANG
MEMPENGARUHI
Factor yang mempengaruhi korosi baja
dalam tanah terutama adalah sifat fisik dan
kimia dari tanah. Komposisi logam baja
tidak banyak berpengaruh.beberapa factor
penting diantaranya:
1.
Sifat depolarisasi dari tanah.
2.
Resistifitas tanah.
3.
Keasaman tanah.
4.
Potensial redox.
b)
HUBUNGAN
ANTARA
RESISTIFITAS TANAH DAN RATE
KOROSI:
c)
Korosifitas tanah (Ohm cm) dan Rate
korosi baja
<500
sangat korosif
501 – 1.000
korosif
<1.001 – 2.000
korosif ringan
2.001 – 10.000
agak korosif
>10.000
kurang korosif
c) TIPE KOROSI EKSTERNAL PIPA
1. sel korosi logam yang berbeda2. sel korosi yang disebabkan tanah yang berbeda
3. sel korosi karena perbedaan kandungan oksigen
4. sel korosi pipa baru dengan pipa lama 5. sel korosi mill scale
d)
PENGONTROLAN
KOROSI
EKSTERNAL
- pemasangan pelapis atau pembalut pipa (
coating /wraping )
- joint insulasi (insulation joint)
- proteksi katodik
e) PROTEKSI KATODIK
Proteksi Katodik ( Cathodic Protection)
adalah teknik yang digunakan untuk mengendalikan korosi pada permukaan logam dengan menjadikan permukaan logam tersebut sebagai katoda dari sel elektrokimia. Proteksi katodik ini merupakan metode yang umum digunakan untuk melindungi struktur logam dari korosi. Sistem proteksi katodik ini biasanya digunakan untuk melindungi baja, jalur pipa, tangki, tiang pancang, kapal, anjungan lepas pantai dan casing (selubung) sumur minyak di darat. Efek samping dari penggunaan yang tidak tepat adalah timbulnya molekul hidrogen yang dapat terserap ke dalam logam sehingga menyebabkan hydrogen embrittlement (kegetasan hidrogen). Proteksi katodik adalah cara yang effektif dalam mencegah stress corrosion cracking (retak karena korosi).Pada dasarnya terdapat dua metode dari aplikasi proteksi katodik walaupun terdapat sejumlah variasi dari metode ini.
-
Impressed Current
Pada tipe system proteksi katodik ini,
anoda dipasang ditempat elektrolisis yang
dialiri
listrik
dari
sumber
listrik
DC/voltase(Rectifier), pipa yang diproteksi
dikoneksikan pada terminal negative dari
sumber listrik ini.
-
Sacrified Anode
Pada system ini, menggunakan anoda
galvanis yang mempunyai perbedaan
potensial natural dengan pipa yang
akan
diproteksi.
Anoda
yang
digunakan berupa magnesium atau
Zink, yang bersifat anoda terhadap
pipa yang diproteksi dan dikoneksikan
langsung ke pipa.
3
Pada umumnya, system impressed current
didesain untuk mengalirkan arus yang
relative besar dari anoda yang terbatas,
serta dilengkapi dengan ground beds,test
point, dan berbagai peralatan lain,seperti
kabel listrik dan dalam prakteknya system
ini dapat memproteksi sekitar 20 – 30 km
pipa transmisi dan secrified anode, system
yang didesain untuk menyalurkan arus
yang relative kecil dari sejumlah besar
anoda-anoda berbentuk batang(rod) atau
pita (ribbon) dan digunakan dalam tanah
dengan resistifitas rendah.
3. METODOLOGI
Metodologi penelitian adalah kerangka dasar dari tahapan penyelesaian tugas akhir.
Metodologi tersebut mencakup semua kegiatan yang akan dilaksanakan untuk memecahkan masalah atau melakukan proses analisa terhadap permasalahan tugas akhir. Metodologi tugas akhir ini dapat dilihat secara lengkap melalui Diagram alur pengerjaan
tugas akhir berikut: Selanjutnya penjelasan langkah langkah
pengerjaan dalam perencanaan desain, pergantian anoda tumbal dan biaya yang dibutuhkan, sebagaimana yang telah diketahui dalam gambar 3.1
3.1 Studi Literatur
Melakukan studi literature buku, jurnal, website maupun laporan penelitian yang berkaitan dengan teori teori dan data data yang akan digunakan dalam tugas akhir ini.
3.2 Perolehan data data.
Data data yang diperoleh dari Joint Operating Body Pertamina Petrochina East Java (JOB P-PEJ) Tuban, sesuai dengan obyek pada tugas akhir ini.
3.3 Rules & Regulation
Data yang didapatkan melalui referensi dari buku Peabody control of pipeline corrosion dan Pipeline Rules of Thumb Handbook, 7th Edition.
4 3.4 Perhitungan Teknis
3.4.1. Menghitung luas permukaan pipa (A) Luas permukaan yang diproteksi yaitu luas permukaan pipa yang kontak langsung dengan tanah. Perhitungan luas permukaan luar dapat diperoleh dengan melibatkan diameter luar dan keseluruhan panjang untuk tiap jenis pipa yang digunakan dengan persamaan yang ada dibawah :
A = π x D x L Dimana :
A = luas permukaan pipa (m2) D = Diameter luar pipa (m) L = panjang pipa (m)
3.4.2. Menghitung luas pipa yang mengalami coating breakdown
karena pipa ini dilindungi dengan coating Double reinforced coal tar enamel, sehingga mengalami coating break down sebesar 5%. Dapat dihitung dengan persamaan dibawah ini: AB = A x f
Dimana :
AB= luas permukaan pipa yang mengalami
coating berakdown (m2) A = luas permukaan pipa (m2) f = coating break down (%)
3.4.3. Menghitung kebutuhan arus proteksi (Ip)
Parameter utama fariabel desain yaitu densitas arus desain Ip (initial, average and final). Kebutuhan total arus yang diperlukan untuk melindungi pipa dari serangan korosi dapat ditentukan melalui persamaan dibawah : Ip = AB x ID
Dimana :
Ip = arus proteksi
A = luas permukaan pipa yang mengalami coating breakdown(m2)
fID = tipe arus tiap tanah
3.4.4. Menghitung tahanan tiap anoda
Dengan menggunakan Dwight formula tahanan tiap anode dapat di ketahui dengan persamaan yang ada dibawah :
3.4.5. Menghitung arus keluaran tiap anoda (I) Berdasarkan Peabody control of pipeline corrosion dapat diketahui masing masing driving voltage material yang digunakan, sehingga arus keluaran dari tiap tiap anode yang dipakai. dengan persamaan yang ada dibawah :
dari NACE didapatkan criteria dari proteksi logam adalah -850 mV potensial anode dari magnesium adalah 1550 mV. sehingga driving voltage dapat di ketahui dengan rumus berikut :
E = potensial anoda - potensial minimum anoda
setelah driving voltage diketahui maka arus keluaran tiap anoda dapat dihitung dengan persamaan dibawah ini :
I = E Rh Dimana :
I = arus keluaran tiap anode E = driving voltage (table)
5 Rh = tahanan tiap anode
3.4.6. Menghitung jumlah anoda
Jumlah anoda dapat dikalkulasikan dengan membagi total arus proteksi selama waktu desain dengan arus keluaran sebuah anode dengan persamaan yang ada dibawah :
3.4.7. Menghitung umur tiap anoda (L) Dari jumlah anode yang telah di ditentukan maka dapat di ketahui umur tiap tiap anode dengan persamaan yang ada dibawah :
3.5 Penggantian anoda
Penggantian ini berdasarkan waktu dan batas life time dari sebuah anoda.
3.6 analisa ekonomis
Analisa ekonomis pada tugas akhir ini menggunakan metode LCCA (LIFE CYCLE COST ANALYSIS) berdasarkan literature yang di peroleh dari buku Life Cycle Cost
Analysis Handbook, 1st editions 1999. Dari buku ini ada beberapa tahapan yaitu:
1. Initial Investment Costs 2. Operations Costs
3. Maintenance & Repair Costs 4. Replacement Costs
5. Residual Value 6. Finalize LCCA 3.7 Analisis
Melalui hasil perbandingan nilai ekonomis yang diperoleh maka akan dipilih desain yang optimal baik dari segi teknis maupun ekonomis.
4.1 Perolehan data lapangan. 4.1.1 Data Pipa
Data pipa ini diperoleh dari JOB Pertamina – Petrochina East Java, dengan spesifikasi seperti berikut :
Material : API5L
Gr.X52
Outside Diameter : 10.75 inch Wall Thickness (Sch 60) : 11.1 mm
Length : 37000 m
Design Pressure : 1348 psig
Design Temperature : 250 F Operating Temperature : 117-150 F
Design Capacity : 60000 BPD
Coating : Polyethilen
Test Point : Each 1 km.
Type of Installation :Burried pipe
Services :Crude oil
Road Crossing :3units
River Crossing :3units
Air to ground Interface :0units
SMYS :52000 psi
Operating Service : 60000 BFPD
CURRENT STATUS Operating status : Active
Ope Press : 900-1000PSI
Ope Temp : 150 F
Total Flowrate : 60000BOPD
JOBPPEJ : 45000BOPD
6
Pertamina Cepu : 1500BOPD
4.1.2 Data Area Pipa
Data ini merupakan area yang terdapat jalur pipa dari Central Processing Area – Palang Station JOB PPEJ Tuban.
4.1.3 Data Tanah
Data tanah yang ada di jalur pipa berdasarkan perbedaan korosifitas tanah di masing masing tempat yang ada.
No. lokasi panjang (m) ρ
(cmΩ) 1 (wet rice) 1560.6 485.56 2 (house) 194.3 650 3 (river) 1.8 300 4 (wet rice) 413.6 420 5 (river) 4.2 270 6 (house) 309.2 500 7 (river) 3 320 8 (wet rice) 5012.6 567.6 9 (house) 3165.6 857.7 10 (wet rice) 2902.8 791.2 11 (house) 6736.2 1562 12 (wet rice) 3833.2 804 13 forest 4913.8 1103 14 (house) 2879 1567 15 (wet rice) 824.2 684 16 (house) 3541 701.1
4.2 Data non lapangan
Adapun data non lapangan yang dipakai adalah data anoda. Anoda yang dipakai adalah anoda dari perusahaan supplier anoda yaitu corrpro companies inc. anoda yang dipakai ada 2 jenis yaitu anoda yang 50 lb dan 32 lb, hal ini didapatkan dari data tanah yang ada. Tanah dengan ρ: sampai 1500cmΩ menggunakan anoda 50lb dan tanah dengan ρ: 1500 - 2500cmΩ menggunakan anoda 32lb, dengan spesifikasi sebagai berikut:
Anoda 50lb: keterangan Corrpro 50R8 panjang anode 15" diameter anode 8" berat anode (lb) 50 potensial anode (mV) 1550 potensial minimal proteksi 850 konstanta anode 0.116
faktor guna (U) 85%
efisiensi anode 50% Anoda 32lb: keterangan Corrpro 32S5 panjang anode 21" diameter anode 4" berat anode (lb) 50 potensial anode (mV) 1550 potensial minimal proteksi 850 konstanta anode 0.116
faktor guna (U) 85%
efisiensi anode 50%
Dari beberapa data diatas tertera data data yang digunakan untuk perhitungan anoda, dan juga data data lain yang diperlukan.
7
4.3 Perhitungan Anoda
4.3.1 Perhitungan Anoda ( 270 Ωcm) 4.3.1.1 Menghitung luas permukaan pipa (A)
Luas permukaan yang diproteksi yaitu luas permukaan pipa yang kontak langsung dengan tanah. Perhitungan luas permukaan luar dapat diperoleh dengan melibatkan diameter luar dan keseluruhan panjang untuk tiap jenis pipa yang digunakan dengan persamaan yang ada dibawah :
A = π x D x L Dimana :
A : luas permukaan pipa (m2) D : Diameter luar pipa (m) L : panjang pipa (m)
A = π x D x L
= π x 0.22 X 37000
= 25475.3 m2
4.3.1.2 Menghitung luas pipa yang mengalami coating breakdown (AB)
karena pipa ini dilindungi dengan coating Double reinforced coal tar enamel, sehingga mengalami coating break down sebesar 5%. Dapat dihitung dengan persamaan dibawah ini: AB = A x f
Dimana :
AB : luas permukaan pipa yang
mengalami coating berakdown (m2) A : luas permukaan pipa (m2) f : coating break down (%)
AB = A x f
= 25475.3 x 3%
= 764.26 m2
4.3.1.3. Menghitung kebutuhan arus proteksi (Ip)
Parameter utama fariabel desain yaitu densitas arus desain Ip (initial, average and final). Kebutuhan total arus yang diperlukan untuk melindungi pipa dari serangan korosi dapat ditentukan melalui persamaan dibawah : Ip = AB x ID
Dimana :
Ip : arus proteksi
A : luas permukaan pipa yang mengalami coating breakdown(m2) fID : tipe arus tiap tanah
Ip = A x ID
= 25475.3 x 5
= 127376.4643
4.3.1.4. Menghitung tahanan tiap anoda (Rh)
Dengan menggunakan Dwight formula tahanan tiap anode dapat di ketahui dengan persamaan yang ada dibawah :
4.3.1.5. Menghitung arus keluaran tiap anoda (I)
Berdasarkan Peabody control of pipeline corrosion dapat diketahui masing masing driving voltage material yang digunakan, sehingga arus keluaran dari tiap tiap anode yang dipakai. dengan persamaan yang ada dibawah : dari NACE didapatkan criteria dari proteksi logam adalah -850 mV potensial anode dari magnesium adalah 1550 mV. sehingga driving voltage dapat di ketahui dengan rumus berikut :
E = potensial anoda - potensial minimum anoda
= 1550 - 850
= 700 mV
setelah driving voltage diketahui maka arus keluaran tiap anoda dapat dihitung dengan persamaan dibawah ini :
I = E Rh
8 Dimana :
I : arus keluaran tiap anode E : driving voltage (table) Rh : tahanan tiap anode
I = E
Rh
= 700.0 2.53488 = 276.148
4.3.1.6. Menghitung jumlah anoda
Jumlah anoda dapat dikalkulasikan dengan membagi total arus proteksi selama waktu desain dengan arus keluaran sebuah anode dengan persamaan yang ada dibawah :
n = ρ A
60000 Dimana :
n : jumlah anoda yang di butuhkan ρ : tahanan tanah (Ωcm)
A : luas permukaan pipa (m2)
n = ρ A
60000 = 68783290.71
60000
= 1146.39 Anode
4.3.1.7. Menghitung umur tiap anoda (L)
Dari jumlah anode yang telah di ditentukan maka dapat di ketahui umur tiap tiap anode dengan persamaan yang ada dibawah :
karena ρ 270 cm ohm maka menggunakan anoda dengan berat 50 lb, dan umur anoda dapat di hitung dengan rumus dibawah ini
anode 50 lb = n x I 65 = 487tahun
4.3.2 Perhitungan Anoda ( Mapping Area) AREA ( Central Processing Area – Palang Station JOB PPEJ Tuban)
Data Tanah
Data lokasi pipa berdasarkan perbedaan korosifitas tanah di masing masing tempat. No. lokasi panjang (m) ρ (cmΩ) 1 (wet rice) 1560.6 485.56 2 (house) 194.3 650 3 (river) 1.8 300 4 (wet rice) 413.6 420 5 (river) 4.2 270 6 (house) 309.2 500 7 (river) 3 320 8 (wet rice) 5012.6 567.6 9 (house) 3165.6 857.7 10 (wet rice) 2902.8 791.2 11 (house) 6736.2 1562 12 (wet rice) 3833.2 804 13 forest 4913.8 1103 14 (house) 2879 1567
9 15 (wet rice) 824.2 684
16 (house) 3541 701.1
3.3.1.2 Perhitungan luas permukaan pipa(A) :
4.3.1.3 Perhitungan coating breakdown (AB), arus proteksi (Ip), konstanta (Rh):
4.3.1.4 Perhitungan tahanan tiap anoda (Rh), keluaran tiap anoda (I), jumlah anoda (n), dan umur anoda:
4.4 Analisa Teknis
Pada perbandingan metode pada perhitungan dengan data tanah ρ: 270 cmΩ dan mapping area maka akan terlihat perbandingan output dari masing masing metode. Data data output yang perlu diperhatikan adalah data jumlah anoda dan umur anoda, karena kedua data tersebut nantinya akan menentukan operasional desain selama 25 tahun dan juga pada perhitungan ekonomis.
Data dari perhitungan pada metode data tanah ρ: 270 cmΩ diperoleh jumlah anoda 1147 anoda dengan menggunakan anoda jenis magnesium dengan berat 50 lb (ρ: sampai 1500cmΩ menggunakan anoda 50lb). dengan umur anoda 487 tahun. Maka dengan data yang ada tersebut desain anoda yang menggunakan tanah ρ: 270 cmΩ tidak memerlukan operasional pergantian anoda karena umur anoda yang cukup panjang, sehingga cukup menentukan perhitungan ekonomis dari desain ini.
Data dari perhitungan pada metode mapping area diperoleh jumlah anoda 448 anoda (208 anode 32lb + 240 anode 50 lb) anoda dengan menggunakan anoda jenis magnesium dengan berat 50 lb dan 32 lb (ρ: sampai 1500cmΩ menggunakan anoda 50lb dan ρ: 1500 - 2500cmΩ menggunakan anoda 32lb). dengan umur anoda yang bervariasi. Maka dengan data yang ada tersebut desain anoda yang
10 menggunakan metode mapping area memerlukan operasional untuk pergantian anoda karena umur anoda yang cukup bervariasi, dari data operasional untuk pergantian anoda maka sebagai dasar menentukan perhitungan ekonomis dari desain ini.
4.5 Perhitungan Biaya Dengan Metode Life Cycle Cost Analysis (LCCA)
Pada Metode Life Cycle Cost Analysis tedapat beberapa jenis perhitungan yang digunakan untuk menentukan biaya sebuah proyek diantaranya adalah:
1. Initial Investment Costs 2. Operations Costs
3. Maintenance & Repair Costs 4. Replacement Costs
5. Residual Value 6. Finalize LCCA
Perhitungan diatas tidak semuanya dipakai, tetapi hanya dipakai sebagian saja tergantung jenis proyek yang ada. Disini perhitungan yang digunakan adalah investment cost, Maintenance & Repair Costs, Replacement Costs, dan Finalize LCCA. Pada perhitungan Replacement, Repair, dan Maintenance cost akan dijadikan satu , karena ketiga perhitungan ini saling berkaitan.
4.5.1 Perhitungan Biaya Untuk Anoda (ρ:
270 Ωcm)
4.5.1.1 Initial Investment Costs
Investasi adalah suatu istilah dengan beberapa
pengertian yang berhubungan dengan keuangan dan ekonomi. Istilah tersebut berkaitan dengan akumulasi. Dalam hal ini yang berkaitan adalah besaran biaya yang dibutuhkan untuk pengadaan barang dalam sebuat proyek.
Berdasarkan analisa teknis diatas maka pada desain ini tidak memerlukan pergantian jadwal sehingga perhitungan ekonomis hanya ditekankan pada biaya pada saat instalasi saja. Proyek :
Panjang pipa : 37000 m
Jumlah anoda : 1147 anoda (50 lb)
Waktu kerja : 30 hari (38 anoda/hari)
4.5.1.2 Satuan gaji : welder = 150,000 /day supervisor = 200,000 /day helper = 80,000 /day konstruction = 150,000 /day Total gaji : 4.5.1.3 Pembelian anoda : Satuan harga anoda
magnesium anode : 14.74 USD /kg 1 USD : 8600 IDR
Biaya total anoda
magnesium anode 50 lb : 50lb x 14.74 x 8600 x jumlah anoda
: 22.6 x 14.74 x 8600 x 1147 : 3,286,001,761
Dalam perhitungan anoda untuk nilai korosifitas tanah 270 Ωcm, umur anoda sudah mencukupi waktu desain sekitar 25 tahun maka tidak diperlukan tambahan dalam biaya operasional selama 25 tahunsehingga total investasi dapat diketahui dengan menjumlah total dari biaya total anoda dan biaya gaji pegawai saat pemasangan anoda di tahun pertama.
4.5.1.4 Finalize LCCA
keterangan biaya
biaya total anoda 3,286,001,761 biaya total gaji pegawai 69,600,000
11
4.5.2 Perhitungan Biaya Untuk Anoda (Mapping Area)
4.5.2.1 Investment Cost
Berdasarkan analisa teknis diatas maka pada desain ini memerlukan pergantian jadwal sehingga perhitungan ekonomis akan terdiri dari investment cost, Maintenance & Repair Costs, Replacement Costs, dan Finalize LCCA.
Proyek :
Panjang pipa : 37000 m
Jumlah anoda : 448 anoda (208 anode 32lb + 240 anode 50 lb)
Waktu kerja : 30 hari (15 anoda/hari)
4.5.2.2 Satuan gaji : welder = 150,000 /day supervisor = 200,000 /day helper = 80,000 /day konstruction = 150,000 /day Total gaji : 4.5.2.3 Pembelian anoda : Satuan harga anoda
magnesium anode : 14.74 USD /kg 1 USD : 8600 IDR
Biaya total anoda
magnesium anode 32 lb : 32lb x 14.74 x 8600 x jumlah anoda : 14.5 x 14.74 x 8600 x 208 : 382,320,224 magnesium anode 50 lb : 50lb x 14.74 x 8600 x jumlah anoda : 22.6 x 14.74 x 8600 x 240 : 687,567,936
Total : anoda 50 lb + anoda 32 lb : 687,567,936 + 382,320,224 : 1,069,888,160
Dalam perhitungan anoda dengan metode mapping area, umur anoda cukup berfariasi sehingga di perlukan jadwal pergantian berdasarkan perhitungan yang ada dan juga operasional selama 25 tahun.
4.5.2.4 Jadwal pergantian anoda dari tahun ke-1 - tahun ke-6 .
Jadwal pergantian anoda dari tahun ke-7 - tahun ke-12 .
Jadwal pergantian anoda dari tahun ke-13 - tahun ke-18 .
12
Jadwal pergantian anoda dari tahun ke-19 - tahun ke-25 .
4.5.2.5 Maintenance & Repair Costs, Replacement Costs
Berdasarkan jadwal pergantian anoda yang ada dapat ditentukan biaya operasional yang dibutuhkan selama 25 tahun.
4.5.2.6 Total investasi :
keterangan biaya
biaya total anoda 1,104,688,160 biaya total gaji pegawai 34,800,000 biaya operasional 315,054,672
total biaya 1,454,542,832
4.4 Analisa Ekonomis
Perhitungan total biaya dari kedua desain anoda yang telah dihitung dengan metode Life Cycle Cost Analysis (LCCA) menghasilkan beberapa data jumlah total biaya yang diperlukan pada saat investasi, operasional dan total keseluruhan biaya.
Pada metode data tanah ρ: 270 cmΩ didapatkan data total biaya investasi dan total biaya keseluruhan. Biaya total investasi terdiri dari biaya total anoda dan biaya total gaji pegawai. Biaya total anoda adalah Rp. 3,286,001,761,00 dan biaya total gaji pegawai Rp.69,600,000,00 , dari data ini dapat diketahui jumlah total biaya keseluruhan sebesar Rp.3,355,601,761,00.
Pada metode mapping area didapatkan data total biaya investasi, biaya operasional dan total biaya keseluruhan. Biaya total investasi terdiri dari biaya total anoda dan biaya total gaji pegawai. Biaya total anoda adalah Rp.1,104,688,160,00 dan biaya total gaji pegawai Rp.34,800,000,00 , sedangkan biaya operasional selama 25 tahun diketahui sebesar Rp.315,054,672,00 dari data data ini dapat diketahui jumlah total biaya keseluruhan sebesar Rp.1,454,542,832,00.
13 Perbandingan total biaya yang didapatkan dari kedua metode terlihat jauh berbeda dalam waktu desain selama 25 tahun. Metode data tanah ρ: 270 cmΩ didapatkan total biaya keseluruhan sebesar Rp.3,355,601,761,00. Pada metode mapping area didapatkan total
biaya keseluruhan sebesar
Rp.1,454,542,832,00.
Pada metode data tanah ρ: 270 cmΩ, meskipun tidak terdapat tambahan biaya opersional, tetapi total biaya keseluruhan lebih besar bibandingkan yang menggunakan metode mapping area. Hal ini bi sebabkan oleh besarnya biaya untuk pembelian anoda.
BAB V
KESIMPULAN dan SARAN
Berdasarkan pembahasan analisa teknis dan ekonomis yang ada di bab IV terdapat berbagai data data. Data data tersebut akan didapatkan kesimpulan dan saran.
5.1 Kesimpulan
Beberapa kesimpulan yang dapat ditarik dari perumusan masalah antara lain:
5.1.1 Kesimpulan Metode Data Tanah ρ: 270 cmΩ
Pada perhitungan jumlah anoda dengan metode data tanah ρ: 270 cmΩ, dibutuhkan anoda yang sesuai yaitu dengan berat 50lb dan dibutuhkan anoda sejumlah 1147 anoda. 1147 anoda yang dibutuhkan dapat melindungi jalur pipa sepanjang 37km dengan area dari Central Processing Area – Palang Station JOB PPEJ Tuban selama 487 tahun.
Proyek ini membutuhkan biaya untuk pembelian anoda dan juga gaji pegawai selama 30 hari, dengan rincian gaji pegawai Rp.69,600,000,00 dan pembelian anoda sebesar Rp.3,286,001,761,00 Sehingga total biaya keseluruhan yang di peroleh pada Metode Data Tanah ρ: 270 cmΩ sebesar Rp.3,355,601,761,00
5.1.2 Kesimpulan Metode Mapping Area
Pada perhitungan jumlah anoda dengan metode mapping area, dibutuhkan anoda yang sesuai dengan criteria data tanah yaitu 208 anode 32lb dan 240 anode 50 lb, total anoda yang dibutuhkan adalah 448 anoda. 448 anoda yang dibutuhkan dapat melindungi jalur pipa sepanjang 37km dengan area dari Central Processing Area – Palang Station JOB PPEJ Tuban dengan waktu perlindungan yang bervariasi. Sehingga dibutuhkan pergantian anoda dan tambahan biaya operasional selama 25 tahun.
Proyek ini membutuhkan biaya untuk pembelian anoda dan juga gaji pegawai selama 30 hari, dengan rincian gaji pegawai Rp.34,800,000,00 dan pembelian anoda sebesar Rp.1,069,888,160,00 . biaya ini merupakan biaya investasi awal dengan total sebesar Rp.1,139,488,160,00.metode mapping area ini membutuhkan pula biaya pergantian anoda dan operasional selama 25 tahun. Selama proses operasional tersebut
membutuhkan biaya sebesar
Rp.315,054,672,00. Sehingga total biaya keseluruhan didapatkan Rp.1,454,542,832,00
5.2 Saran
Adapun saran yang ingin penulis berikan melalui skripsi ini antara lain:
5.2.1 Saran dalam segi teknis
Terdapat perbedaan yang terdapat pada perhitungan Metode Data Tanah ρ: 270 cmΩ dan metode mapping area. Perbedaan tersebut terletak pada jumlah anoda dan umur untuk masing masing metode. Metode Data Tanah ρ: 270 cmΩ mempunyai jumlah anoda yang lebih banyak dan umur perlindungan pipa yang lebih lama di bandingkan dengan metode mapping area. Sehingga dalam hal ini lebih baik menggunakan metode mapping area dalam perlindungan korosi pada pipa, karena penggunaan perlindungan katodik akan lebih maksimal dan dapat memilih anoda yang tepat pada jenis jenis tanah yang berbeda pada daerah yang dilewati jalur pipa dari Central Processing Area – Palang Station JOB PPEJ Tuban.
14 5.2.2 Saran dalam segi ekonomis.
Biaya adalah hal yang juga diperhitungkan dalam sebuah proyek. Metode Data Tanah ρ: 270 cmΩ membutuhkan biaya yang lebih mahal apabila di bandingkan dengan metode mapping area, dan perbandingannyapun 2 kali lipat lebih banyak dari yang metode maping area. Pembelian anoda adalah yang paling banyak dalam pengeluaran uang. Dengan hasil seperti ini lebih baik menggunakan metode mapping area dalam penggunaan perlindungan pipa dari Central Processing Area – Palang Station JOB PPEJ Tuban.
5.2.3 Saran secara umum.
Dalam pimilihan katodik proteksi hendaknya menggunakan metode mapping area. karena dalam segi teknis penggunaan perlindungan katodik akan lebih maksimal dan dapat memilih anoda yang tepat pada jenis jenis tanah yang berbeda pada masing masing daerah yang dilewati jalur pipa dari Central Processing Area – Palang Station JOB PPEJ Tuban. Segi teknis nantinya akan memberikan pengaruh dalam segi ekonomi, pemilihan segi teknis yang tepat dapat menentukan segi ekonomis yang terbaik.
REFERENCE
• Data & Drawing 37 KM CPA-Palang Pipeline 10” JOB Pertamina-Petrochina East Java
• Pipeline Rules of Thumb Handbook, 7th Edition
• Peabody control of pipeline corrosion, NACE
• Life Cycle Cost Analysis Handbook, 1st editions 1999
