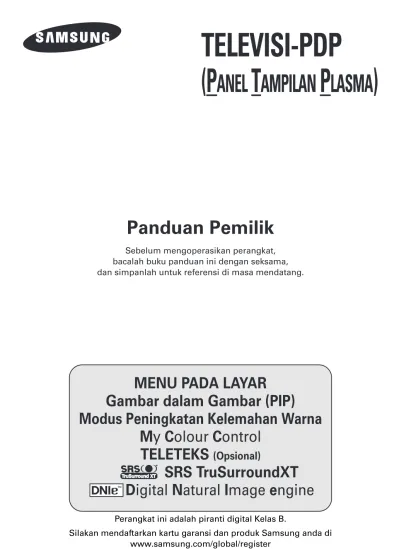

TELEVISI-PDP (PANEL TAMPILAN PLASMA)

(1)

TELEVISI-PDP

(P ^ANEL T ^AMPILAN P ^LASMA )

Panduan Pemilik

Sebelum mengoperasikan perangkat, bacalah buku panduan ini dengan seksama, dan simpanlah untuk referensi di masa mendatang.

MENU PADA LAYAR

Gambar dalam Gambar (PIP)

Modus Peningkatan Kelemahan Warna My Colour Control

TELETEKS ^(Opsional)

SRS TruSurroundXT

Digital Natural Image engine

(2)

Petunjuk Pengguna

◆ Penyimpanan Gambar Layar

Jangan menampilkan gambar diam (seperti pada video game atau apabila menghubungkan PC ke PDP ini) pada panel monitor plasma selama lebih dari 2 jam karena dapat menyebabkan

penyimpanan gambar layar. Penyimpanan gambar ini juga dikenal sebagai “layar terbakar”.

Untuk menghindari penyimpanan gambar tersebut, kurangi tingkat kecerahan dan kontras pada layar apabila menampilkan gambar diam.

◆ Ketinggian

PDP umumnya hanya dapat beroperasi pada ketinggian di bawah 2000m. PDP mungkin tidak berfungsi baik di tempat yang lebih tinggi dari 2000m dan jangan memasang dan mengoperasikannya di sana.

◆ Panas pada bagian atas TV PDP

Bagian atas produk mungkin memanas setelah digunakan beberapa waktu karena panas mengalir keluar dari panel melalui lubang ventilasi di bagian atas produk.

Ini normal dan tidak menunjukkan kerusakan apapun atau kegagalan operasi produk.

Meskipun demikian, sebaiknya anak-anak dicegah jangan sampai menyentuh bagian atas produk.

◆ Produk menimbulkan suara 'krek'.

Suara ‘krek’ mungkin terdengar apabila produk menyusut atau memuai karena perubahan lingkungan di sekitarnya seperti suhu atau kelembaban. Hal ini normal dan bukan kerusakan pada perangkat.

◆ Kerusakan Sel

PDP menggunakan panel yang terdiri dari 1.230.000(level-SD) hingga 3.150.000(level-HD) pixel yang memerlukan teknologi canggih untuk memproduksinya. Meskipun demikian, mungkin ada beberapa pixel yang terang atau gelap pada layar.

Pixel ini tidak akan mempengaruhi kinerja produk.

◆ Hindari mengoperasikan TV pada suhu di bawah 5°C (41°F)

◆ Gambar diam yang ditampilkan terlalu lama dapat menyebabkan kerusakan permanen pada Panel PDP.

Menyaksikan TV PDP pada format 4:3 dalam waktu lama dapat meninggalkan bekas garis tepi di bagian kiri, kanan dan tengah layar yang disebabkan oleh perbedaan pancaran cahaya pada layar.

Memutar DVD atau konsol game dapat menyebabkan efek yang serupa pada layar.

Kerusakan yang disebabkan oleh efek di atas tidak dicakup dalam Garansi.

◆ Jejak Gambar pada Layar

Menampilkan gambar diam dari Video game dan PC lebih lama dari jangka waktu tertentu dapat menghasilkan jejak potongan gambar.

Untuk mencegah efek ini, kurangi 'terang' dan 'kontras' apabila menampilkan gambar diam.

(3)

Memeriksa Kelengkapan

Panduan Pemilik Remote Control / Baterai AAA

Kabel Listrik

Kabel S-VIDEO

Kabel PC

Kabel Audio PC Kabel Komponen

(RCA)

Dijual terpisah r

a

n

Kabel Antena Kabel HDMI

Kabel HDMI/DVI Kartu Garansi/

Kartu Pendaftaran/

Buku Petunjuk Keselamatan (Tidak tersedia di semua lokasi)

(4)

Daftar Isi

◆ PENDAHULUAN

■ Petunjuk Pengguna ... 2

◆ MENGHUBUNGKAN DAN MENYIAPKAN TAMPILAN ANDA

■ Panel Kontrol ... 6

■ Remote Control Infra Merah ... 8

■ Memasukkan Baterai ke dalam Remote Control ... 9

■ Merakit Alas-Penyangga ... 9

■ Memasang Tampilan pada Panel Pemasangan Dinding ... 10

■ Menghubungkan ke Antena atau Jaringan Televisi Kabel ... 12

■ Menghubungkan Penerima Satelit atau Dekoder... 12

■ Menghidupkan dan Mematikan Televisi ... 13

■ Membiasakan diri Anda dengan Remote Control... 14

■ Fitur Plug & Play... 15

■ Memilih Bahasa Anda... 16

◆ MENGATUR SALURAN

■ Menyimpan Saluran Secara Otomatis... 17

■ Menyimpan Saluran Secara Manual ... 18

■ Melompati Saluran yang Tidak Diinginkan ... 20

■ Mengurutkan Saluran Tersimpan ... 21

■ Memberi Nama Saluran... 22

■ Mengunci Saluran... 23

■ Menggunakan Fitur LNA (Penguat Derau Rendah) ... 24

■ Menala Halus Penerimaan Saluran... 25

◆ MENGGUNAKAN TAMPILAN ANDA

■ Menampilkan Informasi ... 26

■ Mengganti Standar Gambar ... 26

■ Personalisasi Pengaturan Gambar... 27

■ Mengatur Gambar (Modus PC) ... 28

■ Memilih Ukuran Gambar... 30

■ Menyaksikan Demonstrasi DNIe ... 31

■ Membekukan Gambar Aktif ... 31

■ Mengatur My Colour Control (Kontrol Mudah) ... 32

■ Mengatur My Colour Control (Kontrol Rinci) ... 33

■ Mengatur Layar Biru ... 34

(5)

Daftar Isi ^(lanjutan)

◆ MENGGUNAKAN TAMPILAN ANDA

^(lanjutan)

■ Personalisasi Pengaturan Suara ... 44

■ Mengatur Volume Secara Otomatis ... 44

■ Mengatur TruSurround XT... 45

■ Memilih Internal Mute (Bisu)... 46

■ Mengatur Nada Melodi ... 46

■ Memilih Modus Suara (tergantung pada model) ... 47

■ Mengatur dan Menampilkan Waktu Sekarang ... 48

■ Mengatur Sleep Timer (Timer Tidur) ... 49

■ Menghidupkan dan Mematikan Televisi secara Otomatis ... 50

■ Menyaksikan Sumber Sinyal Eksternal ... 52

◆ MENGGUNAKAN FITUR TELETEKS

■ Fitur Teleteks... 53

■ Menampilkan Informasi Teleteks... 54

■ Memilih Opsi Tampilan ... 55

■ Memilih Halaman Teleteks ... 56

◆ INFORMASI TAMBAHAN DAN SAMBUNGAN

■ Menghubungkan ke Perangkat Eksternal... 57

■ Menghubungkan ke Input RCA ... 58

■ Menghubungkan ke Input S-Video ... 58

■ Menghubungkan ke Input Komponen... 59

■ Menghubungkan ke Input PC ... 59

■ Menghubungkan ke Input HDMI... 60

■ Menghubungkan dengan perangkat yang Kompatibel dengan HDMI/DVI.... 60

■ Menghubungkan Sistem Home Theater... 61

■ Menata Perangkat Lunak PC Anda (hanya Windows) ... 62

■ Modus Input (PC) ... 63

◆ ANJURAN PENGGUNAAN

■ Memprogram Remote Control untuk Komponen Lain ... 64

- Kode Remote Control VCR ... 65

- Kode Remote Control Cable Box (CATV) ... 66

- Kode Remote Control DVD ... 66

■ Pemecahan masalah: Sebelum Menghubungi Tenaga Servis... 67

☛ ➢

Simbol

(6)

➢ Panel Kontrol

➢

Konfigurasi sebenarnya pada TV Anda mungkin berbeda, tergantung pada model Anda.

a)

b

Bagian depan TV

Speaker

a) Tombol SOURCE

Memilih sumber input eksternal.

b) Tombol MENU

Menampilkan menu pada layar.

c) Tombol VOL +,- Mengatur volume.

e) Tombol (ENTER)

Mengkonfirmasikan pilihan Anda (Simpan atau Masuk).

f) Tombol (POWER)

Tekan untuk menghidupkan dan mematikan TV.

Indikator Daya - Daya Mati: Biru

(7)

Panel Kontrol (lanjutan)

➢

Konfigurasi sebenarnya pada TV Anda mungkin berbeda, tergantung pada model Anda.

Panel Belakang

➢

Untuk rincian lebih lanjut tentang sambungan, rujuk pada halaman 57~61.

a) HDMI/DVI IN

Sambungkan ke jack HDMI dari perangkat dengan output HDMI. Input ini dapat juga digunakan sebagai koneksi DVI dengan input audio analog terpisah. Kabel HDMI/DVI opsional akan diperlukan untuk membuat koneksi ini.

Apabila menggunakan adapter HDMI/DVI opsional, input audio analog DVI pada TV Anda memungkinkan Anda untuk menerima audio kiri dan kanan dari perangkat DVI Anda. (Tidak kompatibel dengan PC)

b) DVI AUDIO IN L/R

Output audio DVI untuk perangkat eksternal.

c) AV OUT (VIDEO / AUDIO L/R) Output untuk perangkat eksternal.

d) AV IN 1,2 (VIDEO / AUDIO L/R) Input video dan audio untuk perangkat eksternal, seperti camcorder atau VCR.

e) PC IN / AUDIO

Menghubungkan ke jack output video dan audio pada PC Anda.

f) S-VIDEO 1,2

Input video untuk perangkat eksternal dengan output S-Video, seperti camcorder atau VCR.

g) COMPONENT IN 1,2

Input video (Y/PB/PR) dan audio (AUDIO L/R) untuk Komponen.

h) ANT IN (75Ω)

Konektor koaksial 75Ω untuk Antena/Jaringan Kabel.

i) SERVICE

Konektor hanya untuk servis.

j) POWER IN

Menghubungkan kabel listrik yang disertakan.

Bagian Samping TV

(8)

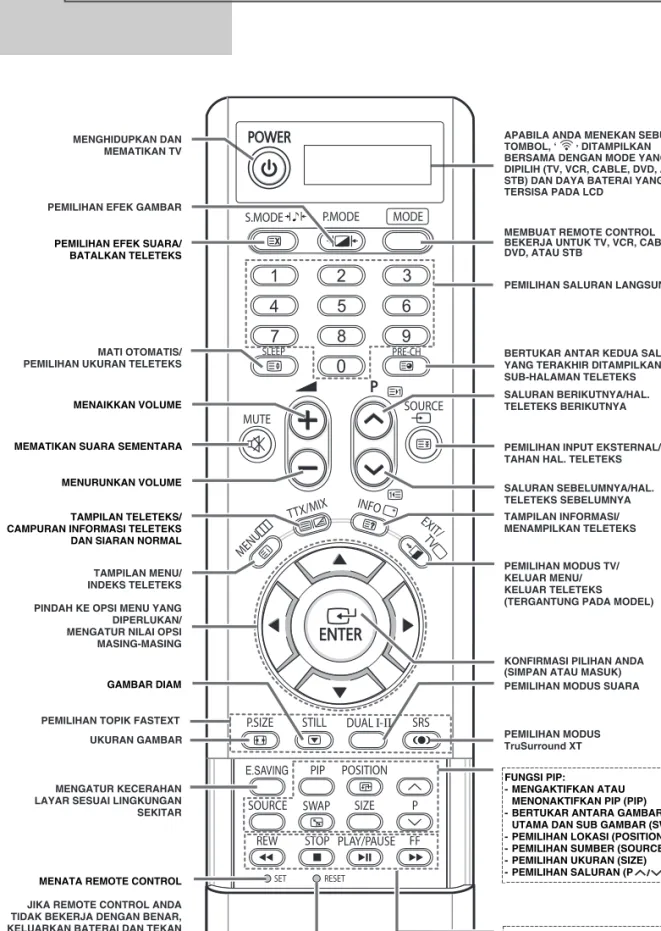

Remote Control Infra Merah

A co

➢

PEMILIHAN EFEK GAMBAR

UKURAN GAMBAR TAMPILAN MENU/

INDEKS TELETEKS PINDAH KE OPSI MENU YANG DIPERLUKAN/

MENGATUR NILAI OPSI MASING-MASING

MENGATUR KECERAHAN LAYAR SESUAI LINGKUNGAN SEKITAR MENGHIDUPKAN DAN MEMATIKAN TV

PEMILIHAN TOPIK FASTEXT

TAMPILAN INFORMASI/

MENAMPILKAN TELETEKS

PEMILIHAN MODUS TV/

KELUAR MENU/

KELUAR TELETEKS (TERGANTUNG PADA MODEL) PEMILIHAN SALURAN LANGSUNG

BERTUKAR ANTAR KEDUA SALURAN YANG TERAKHIR DITAMPILKAN/

SUB-HALAMAN TELETEKS

PEMILIHAN INPUT EKSTERNAL/

TAHAN HAL. TELETEKS MATI OTOMATIS/

PEMILIHAN UKURAN TELETEKS

KONFIRMASI PILIHAN ANDA (SIMPAN ATAU MASUK) SALURAN BERIKUTNYA/HAL.

TELETEKS BERIKUTNYA

PEMILIHAN MODUS SUARA

PEMILIHAN MODUS TruSurround XT

SALURAN SEBELUMNYA/HAL.

TELETEKS SEBELUMNYA MEMBUAT REMOTE CONTROL BEKERJA UNTUK TV, VCR, CABLE, DVD, ATAU STB

APABILA ANDA MENEKAN SEBUAH TOMBOL, ‘ ’ DITAMPILKAN BERSAMA DENGAN MODE YANG DIPILIH (TV, VCR, CABLE, DVD, ATAU STB) DAN DAYA BATERAI YANG TERSISA PADA LCD

PEMILIHAN EFEK SUARA/

BATALKAN TELETEKS

MENAIKKAN VOLUME

MEMATIKAN SUARA SEMENTARA

MENURUNKAN VOLUME

TAMPILAN TELETEKS/

CAMPURAN INFORMASI TELETEKS DAN SIARAN NORMAL

GAMBAR DIAM

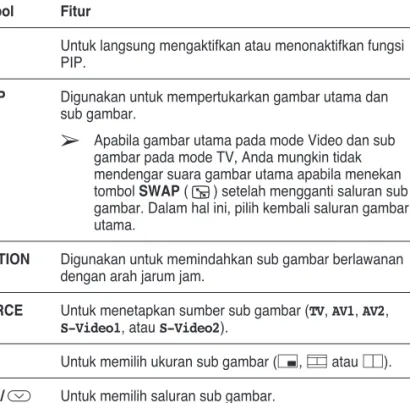

FUNGSI PIP:

- MENGAKTIFKAN ATAU MENONAKTIFKAN PIP (PIP) - BERTUKAR ANTARA GAMBAR

UTAMA DAN SUB GAMBAR (SWAP) - PEMILIHAN LOKASI (POSITION)

(9)

Anda harus memasukkan atau mengganti baterai di dalam remote control apabila Anda:

◆ Membeli televisi ini

◆ Mengetahui bahwa remote control tidak bekerja dengan benar

1 Lepaskan penutup pada bagian belakang remote control dengan menekan simbol ( ) ke bawah kemudian tarik dengan kuat untuk melepaskannya.

2 Masukkan dua baterai R03, UM4, “AAA” 1,5V atau ekuivalen dengan memperhatikan kutub baterai:

◆ - pada baterai dengan - pada remote control

◆ + pada baterai dengan + pada remote control

3 Pasang kembali penutup dengan mengaturnya tepat pada alas remote control dan tekan kembali ke tempatnya.

➢

Jangan mencampur tipe baterai, mis. alkalin dan mangaan.

Memasukkan Baterai ke dalam Remote Control

Merakit Alas-Penyangga

1 Rakit PDP dengan penyangga dan kencangkan PDP dengan menggunakan 4 sekrup yang tersedia.

➢

◆ Diperlukan dua orang atau lebih untuk mengangkut PDP.

Jangan pernah meletakkan PDP di lantai karena dapat merusak layar.

Selalu simpan PDP secara tegak.

(10)

➢

◆

Memasang Tampilan pada Panel Pemasangan Dinding

Braket Dinding

Komponen

Gantungan Plastik: 4 Sekrup : 11

Sekrup : 4 Pasak: 11

Rakitan Braket Dinding Catatan Pemasangan

◆ Hubungi teknisi untuk memasang braket dinding.

◆ Samsung Electronics tidak bertanggung jawab atas kerusakan apapun pada produk atau cedera pada pelanggan apabila pemasangan dilakukan oleh pelanggan.

◆ Produk ini untuk dipasang pada dinding semen. Produk ini mungkin tidak terpasang kuat apabila dipasang pada dinding gipsum atau kayu.

◆ Sambungkan semua perangkat eksternal sebelum memasang kabel listrik ke stop kontak di dinding.

Engsel Aksesori

➢

Rujuk pada pedoman pemasangan yang benar sesuai dengan braket dinding Anda.

1 Masukkan dan kencangkan Sekrup Penahan searah dengan anak panah.

Setelah selesai, pasang braket dinding di tembok.

2 Sebelum mengebor dinding, periksa apakah jarak antara kedua lubang pengunci di bagian belakang produk sudah benar.

Jika terlalu pendek atau terlalu panjang, kendorkan semua atau sebagian dari 4 sekurp pada braket dinding untuk menyesuaikan jaraknya.

Jarak antara kedua lubang pengunci Sekrup Penahan

Braket Dinding

Engsel (Kanan) Ada dua engsel (kiri dan

kanan). Gunakan engsel yang benar.

Engsel (Kiri)

1 Kiri: 1 Kanan: 1

◆ Gunakan hanya komponen dan aksesori yang dikirimkan bersama produk.

(11)

Memasang Tampilan pada Panel Pemasangan Dinding (lanjutan)

1 Lepaskan 4 sekrup di bagian belakang produk.

3 Kencangkan 4 sekrup pada langkah 2 (gantungan plastik + sekrup ) ke lubang di belakang produk.

2 Masukkan sekrup ke dalam gantungan plastik. (Lihat gambar di bawah ini)

☛

◆ Pasang produk pada braket dinding dan pastikan terpasang kuat pada gantungan plastik kiri dan kanan.

◆ Berhati-hatilah apabila memasang produk pada braket karena jari dapat terjepit pada lubang.

◆ Pastikan bahwa brahet dinding terpasang dengan kuat ke dinding, atau produk mungkin bergeser setelah pemasangan.

4 Lepaskan pin pengaman (#) dan masukkan 4 penyangga produk ke dalam lubang braket yang sesuai (!). Kemudian tempatkan produk (@) hingga terpasang kuat pada braket.

Pastikan untuk memasukkan kembali dan mengencangkan pin pengaman (#) untuk mengunci produk pada braket.

Pengaturan Sudut Braket Dinding

➢

Atur sudut braket ke -2° sebelum memasangnya ke dinding.

◆ Bentuk produk dapat bervariasi tergantung pada model. (Rakitan gantungan plastik dan sekrupnya sama)

PDP

Braket Dinding Dinding

1 Pasang produk pada braket dinding.

2 Tahan produk di bagian tengah atas dan tarik ke

depan (searah anak panah) untuk mengatur sudutnya. Pastikan untuk memegang bagian

Cara memasang produk pada braket dinding

(12)

K

Untuk dapat menyaksikan program televisi yang disiarkan melalui jaringan satelit, Anda harus menghubungkan penerima satelit ke bagian belakang TV. Demikian pula, untuk membuka penyandian sinyal transmisi, Anda harus menghubungkan dekoder ke bagian belakang TV.

Menggunakan kabel koaksial Sambungkan kabel koaksial ke:

◆ Soket output Penerima (atau Dekoder).

◆ Soket input antena.

Menghubungkan Penerima Satelit atau Dekoder

Bagian belakang TV

Untuk menyaksikan saluran televisi dengan benar, sinyal harus diterima oleh perangkat dari salah satu sumber berikut ini:

◆ Antena luar

◆ Jaringan televisi kabel

◆ Jaringan satelit

1 Dalam kasus ini, sambungkan kabel antena atau input jaringan ke jack ANT IN di bagian belakang televisi.

2 Jika Anda menghubungkan antena dalam, Anda mungkin perlu memutarnya pada saat mencari gelombang televisi Anda sampai mendapatkan gambar yang tajam dan jernih.

Untuk rincian lebih lanjut, rujuk pada:

◆ “Menyimpan Saluran Secara Otomatis” di halaman 17

◆ “Menyimpan Saluran Secara Manual” di halaman 18

➢

Pada saat memasang atau memasang ulang TV Anda, pastikan untuk menggunakan kabel antena koaksial yang disertakan.

Jika Anda menggunakan kabel koaksial yang berbeda, ada risiko gangguan atau interferensi pada gambar layar. (Anda tidak boleh menggunakan kabel serba guna lain. Gunakan kabel 3M/5M/7M yang disediakan oleh Samsung.)

Menghubungkan ke Antena atau Jaringan Televisi Kabel

Bagian belakang TV

Jaringan Televisi Kabel Atau

(13)

Kabel listrik tersambung ke bagian belakang televisi Anda.

1 Tancapkan kabel listrik ke stopkontak yang sesuai.

Hasil: Indikator Standby (Siaga) di bagian depan televisi menyala.

➢

Tegangan listrik ditunjukkan di bagian belakang televisi dan pada frekuensi 50 atau 60Hz.

2 Tekan tombol daya di bagian depan televisi (atau tombol POWER ( ) pada remote control) untuk menghidupkan televisi.

Hasil: Program yang terakhir Anda saksikan dipilih kembali secara otomatis.

➢

Jika televisi Anda tidak menyala apabila tombol POWER ( ) ditekan, tekan tombol MODE (Modus) untuk memeriksa apakah modus “TV” telah dipilih.

➢

Jika Anda belum menyimpan saluran apapun, tidak ada gambar yang ditampilkan dengan jelas. Rujuk pada

“Menyimpan Saluran Secara Otomatis” di halaman 17 atau

“Menyimpan Saluran Secara Manual” di halaman 18.

3 Untuk mematikan televisi, tekan kembali tombol daya.

Menghidupkan dan Mematikan Televisi

n e

n

Bagian depan TV

(14)

A p o T

Membiasakan diri Anda dengan Remote Control

Remote control terutama digunakan untuk:

◆ Mengganti saluran dan mengatur volume.

◆ Menata televisi menggunakan sistem menu pada layar.

Tabel berikut ini menyajikan tombol yang paling sering digunakan beserta fungsinya.

Tombol Fungsi Tayangan Fungsi Menu

Untuk menampilkan saluran tersimpan berikutnya Untuk menampilkan saluran tersimpan sebelumnya.

Untuk menampilkan sistem menu pada layar.

Kembali ke menu sebelumnya atau tayangan normal.

- -

-

Untuk:

◆ Menampilkan sub-menu yang berisi pilihan untuk opsi menu yang aktif.

◆ Menaikkan/menurunkan nilai opsi menu.

Untuk konfirmasi pilihan Anda.

Untuk menampilkan saluran yang terkait.

➢

Untuk saluran dua digit, digit kedua harus segera ditekan setelah digit pertama. Jika tidak segera dilakukan maka saluran satu digit yang akan ditampilkan.

Untuk menaikkan volume.

Untuk menurunkan volume.

Untuk mematikan suara sementara.

➢

Untuk menghidupkan suara, tekan kembali tombol ini, atau tekan tombol atau .

Tekan tombol PRE-CH. TV akan beralih ke saluran yang terakhir disaksikan. Untuk beralih cepat antara dua saluran yang berjauhan, pilih saluran pertama, kemudian gunakan tombol angka untuk memilih saluran kedua. Kemudian, MUTE

( )

MENU ( )

Untuk keluar dari sistem menu dan langsung kembali ke tayangan normal.

EXIT/TV

( )

PRE-CH s/d

(15)

Apabila televisi dihidupkan untuk pertama kali, beberapa pengaturan dasar pelanggan dijalankan berturut-turut secara otomatis.

Tersedia beberapa pengaturan berikut ini.

1 Jika televisi pada modus siaga, tekan tombol POWER ( ) pada remote control.

Hasil: Pesan untuk memulai Plug & Play ditampilkan.

2 Untuk memulai Plug & Play, tekan tombol ENTER ( ).

Hasil: Menu Language ditampilkan.

➢

Menu Language akan otomatis ditampilkan setelah beberapa detik, bahkan jika tombol ENTER ( ) tidak ditekan.

3 Pilih bahasa yang sesuai dengan menekan tombol … atau †.

Tekan tombol ENTER ( ).

Hasil: Pesan untuk memeriksa status hubungan ke antena ditampilkan.

4 Pastikan bahwa antena terhubung ke TV.

Hasil: Menu Area ditampilkan.

5 Pilih negara atau daerah Anda dengan menekan tombol … atau †.

Hasil: Menu untuk memilih saluran ditampilkan.

6 Untuk mulai menyimpan saluran, tekan tombol ENTER ( ).

Hasil: Pencarian akan dihentikan secara otomatis. Saluran diurutkan dan disimpan dalam urutan yang

mencerminkan posisi mereka dalam rentang frekuensi (dengan frekuensi terendah pertama dan tertinggi terakhir).

Setelah proses ini selesai, menu untuk mengatur waktu akan ditampilkan.

➢

Untuk menghentikan pencarian sebelum selesai atau kembali ke tayangan normal, tekan tombol MENU ( ) atau ENTER ( ).

➢

Tekan tombol ENTER ( ) untuk mengatur jam.

7 Tekan tombol œ atau √ untuk memilih jam, menit atau am/pm.

Tetapkan nilainya dengan menekan tombol … atau †.

➢

Anda dapat memasukkan jam atau menit dengan menggunakan tombol angka pada remote control.

8 Pengaturan selesai, dan saluran yang tersimpan akan diaktifkan.

Fitur Plug & Play

Plug & Play Start Plug & Play.

OK

Check antenna input.

OK Plug & Play

Plug & Play Enter Exit

Enter Skip

Auto Store

P 1 C -- 40 MHz

0 % Start

Enter Skip Plug & Play Language English

Français

Move Enter Skip

Plug & Play Area Asia/W.Europe

CIS/E.Europe China

Move Enter Skip

Plug & Play

Clock Set -- : -- am

Enter Skip

Plug & Play

Clock Set 00 : 00 am

Move Adjust Enter Skip

(16)

A (k d ya m ti

Apabila Anda mulai menggunakan televisi Anda untuk pertama kalinya, Anda harus memilih bahasa yang akan digunakan untuk menampilkan menu dan penunjuk.

1 Tekan tombol MENU ( ).

Hasil: Menu utama ditampilkan.

2 Tekan tombol … atau † untuk memilih Setup.

Hasil: Menu Setup ditampilkan.

3 Tekan tombol ENTER ( ).

Jika Anda ingin mengatur ulang fitur ini...

4 Tekan kembali tombol ENTER ( ) untuk memilih Plug & Play.

Hasil: Pesan untuk memulai Plug & Play ditampilkan.

5 Untuk rincian lebih lanjut tentang pengaturan ini, rujuk pada halaman sebelumnya.

Fitur Plug & Play (lanjutan)

Memilih Bahasa Anda

Plug & Play

Language : English Time

Child Lock Blue Screen : Off

Melody : Off

Colour Weakness : Off More

Setup TV

Move Enter Return

Plug & Play

Setup TV

(17)

Anda dapat memindai dalam rentang frekuensi yang tersedia bagi Anda (ketersediaan tergantung pada negara Anda). Nomor program yang dialokasikan secara otomatis mungkin tidak sesuai dengan nomor program yang sebenarnya atau yang diinginkan. Meskipun demikian Anda dapat mengurutkan nomor secara manual dan menghapus semua saluran yang tidak Anda inginkan.

2 Tekan tombol … atau † untuk memilih Channel.

Hasil: Menu Channel ditampilkan.

Hasil: Areadipilih.

4 Tekan kembali tombol ENTER ( ).

Hasil: Daftar daerah yang tersedia ditampilkan.

5 Pilih Area Anda dengan menekan tombol … atau †.

7 Tekan tombol … atau † untuk memilih Auto Store.

Hasil: Menu Auto Store ditampilkan.

8 Tekan kembali tombol ENTER ( ) untuk memulai pencarian.

Hasil: Pencarian akan dihentikan secara otomatis. Saluran diurutkan dan disimpan sesuai dengan posisi mereka dalam rentang frekuensi (dengan frekuensi terendah pertama dan tertinggi terakhir). Program yang pertama kali dipilih kemudian ditampilkan.

➢

Untuk menghentikan pencarian sebelum selesai, tekan tombol MENU ( ) atau ENTER ( ).

9 Apabila saluran telah tersimpan, Anda dapat:

◆ Mengurutkannya sesuai keinginan (“Mengurutkan Saluran Tersimpan” di hal. 21).

◆ Menghapus saluran (“Melompati Saluran yang Tidak Diinginkan” di hal. 20).

◆ Manala halus penerimaan saluran bila perlu (“Menala Halus Penerimaan Saluran” di hal. 25).

◆ Memberi nama saluran yang tersimpan (“Memberi Nama Saluran” di hal. 22).

◆ Mengaktifkan/menonaktifkan fitur Digital NR (Noise Reduction) (“Menggunakan Fitur Digital NR (Penurun Derau)” di hal. 40).

◆ Mengaktifkan/menonaktifkan fitur LNA (Low Noise Amplifier) (“Menggunakan Fitur LNA (Penguat Derau Rendah)” di hal. 24).

Menyimpan Saluran Secara Otomatis

y.

Area : Asia/W.Europe Auto Store

Manual Store Add/Delete Sort Name Fine Tune

LNA : Off

Channel TV

LNA : Off

Channel TV

Auto Store

P 1 C -- 40 MHz

0 % Start

Area :Asia/W.Europe Auto Store

LNA : Off

Channel TV

Move Enter Return Asia/W.Europe CIS/E.Europe

China Hong kong/UK

Australia

Enter Return

(18)

Anda dapat menyimpan saluran, termasuk yang diterima melalui jaringan kabel.

Apabila menyimpan saluran secara manual, Anda dapat memilih:

◆ Apakah akan menyimpan setiap saluran yang ditemukan atau tidak.

◆ Nomor program dari masing-masing saluran tersimpan yang ingin Anda identifikasi.

4 Tekan tombol … atau † untuk memilih Manual Store.

5 Bila perlu, pilih standar penyiaran yang dibutuhkan.

Tekan tombol … atau † untuk memilih Colour System.

6 Pilih standar warna yang diperlukan dengan menekan tombol … atau †. Tekan tombol ENTER ( ).

Hasil: Tersedia beberapa opsi berikut ini.

(tergantung pada model)

AUTO- PAL - SECAM - NTSC4.43 - NTSC3.58 7 Tekan tombol … atau † untuk memilih Sound System.

8 Pilih standar suara yang diperlukan dengan menekan tombol … atau †. Tekan tombol ENTER ( ).

BG- DK - I - M

Menyimpan Saluran Secara Manual

☛

LNA : Off

Channel TV

Programme : P 1 Colour System : AUTO Sound System : BG

Channel : C 5

Search : 175 MHz

Store : ?

Manual Store TV

Programme : P 1 Colour System :AUTO Sound System : BG

Channel : C 2

Search : 48 MHz

Store : ?

Manual Store TV

Move Enter Return AUTO

PAL SECAM NTSC4.43 NTSC3.58

Programme : P 1 Colour System : AUTO Sound System :BG

Channel : C 2

Search : 48 MHz

Store : ?

Manual Store TV

Move Enter Return BG DK I M

(19)

Menyimpan Saluran Secara Manual (lanjutan)

9 Jika Anda tahu nomor saluran yang akan disimpan, ikuti langkah berikut ini.

◆ Tekan tombol … atau † untuk memilih Channel.

◆ Tekan tombol … atau † untuk memilih C (Saluran udara) atau S(Saluran kabel).

◆ Tekan tombol √.

◆ Tekan tombol … atau † untuk memilih nomor yang diinginkan.

➢

Jika suara abnormal atau tidak ada suara, pilih-kembali standar suara yang dibutuhkan.

10 Jika Anda tidak tahu nomor salurannya, pilih Search dengan menekan tombol … atau †. Tekan tombol ENTER ( ).

Tekan tombol … atau † untuk memulai pencarian.

Hasil: Tuner memindai rentang frekuensi sampai saluran pertama atau saluran yang Anda pilih diterima pada layar Anda.

11 Untuk menetapkan nomor program pada suatu saluran, pilih Programmedengan menekan tombol … atau †.

12 Tekan tombol … atau † sampai Anda menemukan nomor yang diinginkan. Tekan tombol ENTER ( ).

13 Untuk menyimpan saluran dan nomor program terkait, pilih Store dengan menekan tombol … atau †.

Atur ke OK dengan menekan tombol ENTER ( ).

14 Ulangi langkah 9 sampai dengan 13 untuk setiap saluran yang akan disimpan.

☛

Channel mode (Modus saluran)

◆ P (Modus program): Setelah pencarian gelombang selesai, stasiun siaran di daerah Anda telah ditetapkan ke nomor posisi dari P00 sampai dengan P99. Anda dapat memilih sebuah saluran dengan memasukkan nomor posisinya pada modus ini.

◆ C (Modus saluran udara): Anda dapat memilih sebuah saluran dengan memasukkan nomor yang ditetapkan untuk masing-masing stasiun siaran pada modus ini.

◆ S (Modus saluran kabel): Anda dapat memilih sebuah saluran dengan memasukkan nomor yang ditetapkan untuk masing-masing saluran kabel pada modus ini.

Channel :C 05

Search : 175 MHz

Store : ?

Manual Store TV

Adjust Enter Return

Channel : C 5

Search : 175MHz

Store : ?

Manual Store TV

Channel : C 5

Search : 175 MHz

Store : OK

Manual Store TV

(20)

Anda dapat menyisihkan saluran yang Anda pilih dari operasi pemindaian saluran. Apabila Anda memindai saluran yang tersimpan, saluran yang Anda pilih untuk dilompati tidak ditampilkan.

Semua saluran yang tidak Anda pilih secara khusus untuk dilompati ditampilkan selama pemindaian.

4 Tekan tombol … atau † untuk memilih Add/Delete.

Hasil: Menu Add/Delete ditampilkan dengan saluran yang aktif dipilih.

5 Tekan tombol P atau untuk menghapus atau menambah saluran yang diinginkan. Tekan tombol ENTER ( ).

6 Ulangi langkah 5 untuk setiap saluran yang akan dihapus atau ditambahkan.

Melompati Saluran yang Tidak Diinginkan

O ya st

LNA : Off

Channel TV

Add/Delete

P 1 In Memory

Delete

Change Enter Return Add/Delete

P 1 Not in Memory

Add

Change Enter Return

(21)

Mengurutkan Saluran Tersimpan

Operasi ini memungkinkan Anda untuk mengubah nomor program saluran yang tersimpan. Operasi ini mungkin diperlukan setelah menggunakan auto store (simpan oto.).

4 Tekan tombol … atau † untuk memilih Sort.

5 Pilih saluran yang ingin Anda pindahkan dengan menekan tombol

… atau †. Tekan tombol ENTER ( ).

6 Pilih nomor program ke mana saluran tersebut akan dipindahkan dengan menekan tombol … atau †.

Hasil: Saluran dipindahkan ke posisinya yang baru dan semua saluran lain bergeser menyesuaikan.

7 Ulangi langkah 5 s/d 6 sampai Anda memindahkan semua saluran ke nomor program yang diinginkan.

LNA : Off

Channel TV

Prog. Channel Name

0 C --

1 C 7

2 C 19

3 C 25

4 C 26

TV Sort

Prog. Channel Name

0 C --

C 7

2 C 19

3 C 25

4 C 26

TV Sort

(22)

Fi be de C to re Nama saluran akan ditetapkan secara otomatis pada saat informasi saluran

disiarkan. Nama ini dapat diganti, memungkinkan Anda untuk menetapkan nama baru.

4 Tekan tombol … atau † untuk memilih Name.

Hasil: Menu Name ditampilkan dengan saluran yang aktif dipilih.

5 Tekan tombol … atau † untuk memilih saluran yang akan diberi nama baru. Tekan tombol ENTER ( ).

Hasil: Penunjuk anak panah ditampilkan di dekat kotak nama.

6 Tekan tombol … atau † untuk memilih huruf (A~Z), nomor (0~9), atau simbol. Pindah ke huruf sebelumnya atau berikutnya dengan menekan tombol œ atau √.

8 Ulangi langkah 5 s/d 7 untuk setiap saluran yang akan diberi nama baru.

Memberi Nama Saluran

LNA : Off

Channel TV

Prog. Channel Name

0 C -- ---

1 C 7 ---

2 C 19 ---

3 C 25 ---

4 C 26 ---

TV Name

Move Adjust Return

Prog. Channel Name

0 C -- ---

1 C 7 A

2 C 19 ---

3 C 25 ---

4 C 26 ---

(23)

Fitur ini memungkinkan Anda untuk mencegah pengguna yang tidak berhak, seperti anak-anak, dari menyaksikan program yang tidak sesuai dengan menonaktifkan video dan audio.

Child Lock (Kunci Anak) tidak dapat dibatalkan dengan menggunakan tombol panel depan. Pengaturan Kunci Anak hanya dapat dibatalkan dari remote control, maka jauhkan remote control dari jangkauan anak-anak.

4 Tekan tombol … atau † untuk memilih Child Lock.

Pilih On dengan menekan tombol … atau †.

6 Tekan tombol … atau † untuk memilih Programme.

7 Pilih nomor program saluran yang akan dikunci dengan menekan tombol … atau †.

8 Tekan tombol … atau † untuk memilih Lock.

Pilih Locked dengan menekan tombol ENTER ( ).

Hasil: Saluran yang dipilih dikunci dan ditandai dengan simbol .

➢

◆ Layar biru ditampilkan apabila Child Lock.

◆ Untuk membuka kunci Channel (Saluran), tekan kembali tombol ENTER ( ). Saluran yang terkunci dibuka kuncinya.

◆ Apabila suatu saluran terkunci, saluran tersebut ditandai dengan simbol di sebelah kiri OSD (Tampilan Pada Layar) Saluran.

Mengunci Saluran

n n

a.

n

Plug & Play

Setup TV

Child Lock : On Programme : P 1

Lock : ?

Child Lock TV

Child Lock : On Programme : P 1

Lock : Locked

Child Lock TV

Move Enter Return Child Lock : On

Programme : 01

Lock : ?

Child Lock TV

P 1 Mono

(24)

Ji ha pe Ji sa Fungsi ini sangat berguna pada situasi di mana TV di gunakan dengan

sinyal lemah. LNA memperkuat sinyal TV di daerah sinyal lemah, preamplifier derau-rendah memperkuat sinyal masuk.

4 Tekan tombol … atau † untuk memilih LNA.

5 Pilih Off atau On dengan menekan tombol … atau †.

➢

◆ Jika gambar terganggu dengan LNA diatur ke On, pilih Off.

◆ Pengaturan LNA dilakukan untuk masing-masing saluran.

Menggunakan Fitur LNA (Penguat Derau Rendah)

LNA :Off

Channel TV

Move Enter Return Off On Area : Asia/W.Europe Auto Store

LNA : Off

Channel TV

(25)

Jika penerimaan sudah jelas, Anda tidak perlu menala halus saluran, karena hal ini telah otomatis dilakukan selama operasi pencarian dan

penyimpanan.

Jika sinyal lemah atau terganggu, Anda mungkin perlu menala halus saluran secara manual.

4 Tekan tombol … atau † untuk memilih Fine Tune.

Hasil: Bilah horisontal ditampilkan.

5 Untuk mendapatkan gambar yang tajam dan jernih dan kualitas suara yang bagus, tekan tombol œ atau √ sampai Anda mencapai pengaturan yang optimal.

6 Untuk menyimpan pengaturan fine tuning (tala halus) di memori TV, tekan tombol ENTER ( ).

Hasil: Nomor program berubah warna menjadi Merah dan ditandai dengan “*”.

7 Untuk mengatur ulang fine tuning (tala halus) ke 0, pilih Reset dengan menekan tombol … atau † kemudian tekan tombol ENTER ( ).

➢

Jika Anda tidak dapat menala halus saluran, periksa apakah pengaturan Colour System (Sistem Warna) dan Sound System (Sistem Suara) sudah benar.

➢

Fine Tune Store (Simpan Tala Halus) akan mengubah warna OSD (Tampilan Pada Layar) Saluran dari Putih menjadi Merah dan menambah tanda “*”.

Menala Halus Penerimaan Saluran

LNA : Off

Channel TV

Fine Tune

Adjust Save Return

P 1

0 Reset

Fine Tune P 1

3 Reset

P 1 * Mono

Fine Tune

Reset P 1 *

3

Adjust Save Return

(26)

T m

Menampilkan Informasi

Anda dapat memilih tipe gambar yang paling sesuai dengan kebutuhan tayangan Anda.

2 Tekan tombol … atau † untuk memilih Picture.

Hasil: Menu Picture ditampilkan.

Hasil: Modedipilih.

Hasil: Menu Mode ditampilkan.

Mengganti Standar Gambar

Anda dapat melihat informasi saluran dan status pengaturan yang Anda pilih dengan menekan tombol “INFO ( )” pada remote control.

Informasi yang ditampilkan bervariasi tergantung pada sumber yang dipilih.

P 1 Mono

Picture : Dynamic Sound : Custom SRS TSXT : Off 12 : 00 am

Mode : Dynamic

Size : 16:9

Digital NR : On DNIe Demo : Off My Colour Control Energy Saving : Standard PIP

Picture TV

Contrast 100

Brightness 45

Sharpness 75

Colour 55

Tint G 50 R 50

Colour Tone : Cool2 Mode TV

(27)

Televisi Anda dilengkapi dengan beberapa opsi pengaturan yang memungkinkan Anda untuk mengontrol kualitas gambar.

Hasil: Modedipilih.

Hasil: Menu Mode ditampilkan.

Dynamic- Standard - Movie - Custom

6 Pilih opsi yang diinginkan dengan menekan tombol … atau †.

◆ Contrast - Brightness - Sharpness - Colour - Tint(hanya NTSC)

◆ Contrast - Brightness : Modus PC atau HDMI.

Tekan tombol œ atau √ sampai Anda mencapai pengaturan yang optimal.

➢

◆ Tekan tombol … atau † untuk memilih opsi lain.

◆ Nilai pengaturan dapat bervariasi tergantung pada sumber inputnya. (mis. RF, Video, Komponen, PC, atau HDMI.)

10 Tekan tombol MENU ( ) untuk kembali ke menu Mode.

Tekan tombol … atau † untuk memilih Colour Tone.

Cool 2- Cool 1 - Normal - Warm 1 - Warm 2 12 Tekan tombol ENTER ( ).

13 Untuk kembali ke pengaturan standar pabrik, pilih Reset dengan menekan tombol … atau †. Tekan tombol ENTER ( ).

Hasil: Pengaturan yang diatur sebelumnya akan diatur ulang ke standar pabrik.

➢

Fungsi reset (atur ulang) diatur untuk masing-masing modus

Personalisasi Pengaturan Gambar

Contrast 80

Size : 16:9

Picture TV

Mode : Custom

Contrast 80

Brightness 50

Sharpness 50

Colour 50

Tint G 50 R 50

Colour Tone : Normal Reset

TV Mode

Contrast 80

Brightness 50

Sharpness 50

Colour 50

Tint G 50 R 50

Colour Tone :Normal Reset

Mode TV

Move Enter Return Cool 2 Cool 1 Normal Warm 1 Warm 2

Contrast 80

Brightness 50

Sharpness 50

Colour 50

Tint G 50 R 50

Colour Tone : Normal Reset

TV Mode

(28)

➢

4 Tekan tombol … atau † untuk memilih PC.

Hasil: Menu PC ditampilkan.

5 Tekan tombol ENTER ( ) untuk memilih Image Lock.

6 Tekan tombol … atau † untuk memilih opsi yang akan diatur (Coarse atau Fine). Tekan tombol ENTER ( ).

Tekan tombol œ atau √ sampai Anda mencapai pengaturan yang optimal.

➢

Tekan tombol … atau † untuk memilih opsi lain.

Hasil: Menu PC ditampilkan kembali.

9 Tekan tombol … atau † untuk memilih Position.

10 Atur posisinya dengan menekan tombol …, †, œ atau √.

Mengatur Gambar (Modus PC)

➢

Atur preset ke modus PC dengan menekan tombol SOURCE ( ).

Coarse 50

Plug & Play

Setup TV

Image Lock Position Auto adjustment Image Reset TV PC

Coarse 50

Fine 0

Image Lock TV

(29)

Mengatur Gambar (Modus PC)

➢

Atur preset ke modus PC dengan menekan tombol SOURCE ( ).

12 Tekan tombol … atau † untuk memilih Auto adjustment.

Hasil: Kualitas dan posisi layar otomatis diatur ulang.

Semua pengaturan selesai, dan TV akan otomatis kembali ke gambar sebelumnya.

13 Untuk kembali ke pengaturan standar pabrik, pilih Image Reset dengan menekan tombol … atau †.

Hasil: Pengaturan yang diatur sebelumnya akan diatur ulang ke standar pabrik.

Image Lock Position Auto adjustment Image Reset TV PC

Image Reset has completed.

Return

Move Enter Return Auto Adjustment in progress

Please wait

(30)

Memilih Ukuran Gambar

Anda dapat memilih ukuran gambar yang paling sesuai dengan kebutuhan tayangan Anda.

4 Tekan tombol … atau † untuk memilih Size.

◆ 16:9 : Mengatur gambar ke modus lebar 16:9.

◆ Wide 4:3 : Memperbesar ukuran gambar lebih dari 4:3.

Geser layar ke atas/bawah dengan menggunakan tombol … atau † setelah memilih dengan menekan tombol √ atau ENTER ( ).

◆ Panorama : Gunakan modus ini untuk aspek rasio lebar dari gambar panorama.

◆ Zoom : Memperbesar ukuran gambar secara vertikal pada layar.

◆ 4:3 : Mengatur gambar ke modus normal 4:3.

➢

◆ Anda dapat memilih opsi ini cukup dengan menekan tombol P.SIZE pada remote control.

◆ Jika Anda mengubah ukuran gambar apabila PIP Hidup, PIP akan otomatis dimatikan.

◆ Tergantung pada sumber inputnya, opsi P.SIZE (UK.GAMBAR) dapat bervariasi.

◆ Pada modus TV, COMPONENT(720p, 1080i), PC, HDMI, hanya modus 16:9 & 4:3 yang dapat dipilih.

Menempatkan dan Mengatur Ukuran layar menggunakan Zoom

➢

◆ Mengubah ukuran layar menggunakan Zoom memungkinkan penempatan dan pengubahan ukuran layar ke arah

T ti Ji m u m

A te ta Modus PC ke HDMI

Size : 16:9

Picture TV

16:9 Wide 4:3 Panorama Zoom 4:3 TV Size

(31)

Menyaksikan Demonstrasi DNIe

n

ri

n

Membekukan Gambar Aktif

TV ini dilengkapi fungsi DNIe untuk memberikan kualitas visual tinggi.

Jika Anda mengatur DNIe Demo ke On (Hidup), Anda dapat melihat DNIe yang diterapkan dan gambar normal pada layar, untuk peragaan. Dengan menggunakan fungsi ini, Anda dapat melihat perbedaan kualitas visualnya.

4 Tekan tombol … atau † untuk memilih DNIe Demo.

5 Pilih Off atau On dengan menekan tombol … atau †.

◆ On : Mengaktifkan modus DNIe Demo.

◆ Off : Menonaktifkan modus DNIe Demo.

➢

^DNIe^TM(Digital Natural Image engine)

Fitur ini memberi Anda gambar yang lebih terperinci dengan pengurangan derau 3D, peningkatan rincian, peningkatan kontras dan peningkatan warna putih. Algoritma kompensasi gambar yang baru memberikan gambar yang lebih terang, lebih jelas, jauh lebih terperinci untuk Anda. Teknologi DNIe^TMakan menyesuaikan semua sinyal dengan mata Anda.

Anda dapat membekukan gambar pada saat menyaksikan program televisi cukup dengan menekan tombol “STILL”. Untuk kembali ke tayangan normal, tekan kembali tombol.

➢

Pada modus PIP, gambar utama dan sub gambar dibekukan bersamaan.

➢

Untuk mencegah layar terbakar, fungsi ini akan otomatis dibatalkan setelah 5 menit.

Size : 16:9

Picture TV

Size : 16:9

Picture TV

Move Enter Return Off On

DNIe Demo

DNIe Off DNIe On

TELEVISI-PDP (PANEL TAMPILAN PLASMA)

TELEVISI-PDP

(P ANEL T AMPILAN P LASMA )

Panduan Pemilik

Sebelum mengoperasikan perangkat, bacalah buku panduan ini dengan seksama, dan simpanlah untuk referensi di masa mendatang.

MENU PADA LAYAR

Gambar dalam Gambar (PIP)

Modus Peningkatan Kelemahan Warna My Colour Control

TELETEKS (Opsional)

SRS TruSurroundXT

Digital Natural Image engine

Petunjuk Pengguna

Memeriksa Kelengkapan

Daftar Isi

◆ PENDAHULUAN

◆ MENGHUBUNGKAN DAN MENYIAPKAN TAMPILAN ANDA

◆ MENGATUR SALURAN

◆ MENGGUNAKAN TAMPILAN ANDA

Daftar Isi (lanjutan)

◆ MENGGUNAKAN TAMPILAN ANDA

◆ MENGGUNAKAN FITUR TELETEKS

◆ INFORMASI TAMBAHAN DAN SAMBUNGAN

◆ ANJURAN PENGGUNAAN

☛ ➢

Simbol

➢ Panel Kontrol

➢

Bagian depan TV

Panel Kontrol (lanjutan)

➢

Panel Belakang

➢

Bagian Samping TV

Remote Control Infra Merah

➢

➢

Memasukkan Baterai ke dalam Remote Control

Merakit Alas-Penyangga

➢

➢

Memasang Tampilan pada Panel Pemasangan Dinding

Komponen

Rakitan Braket Dinding Catatan Pemasangan

➢

Memasang Tampilan pada Panel Pemasangan Dinding (lanjutan)

☛

Pengaturan Sudut Braket Dinding

➢

Cara memasang produk pada braket dinding

Menghubungkan Penerima Satelit atau Dekoder

➢

Menghubungkan ke Antena atau Jaringan Televisi Kabel

➢

➢

➢

Menghidupkan dan Mematikan Televisi

Membiasakan diri Anda dengan Remote Control

➢

➢

➢

➢

➢

➢

Fitur Plug & Play

Fitur Plug & Play (lanjutan)

Memilih Bahasa Anda

➢

Menyimpan Saluran Secara Otomatis

Menyimpan Saluran Secara Manual

☛

Menyimpan Saluran Secara Manual (lanjutan)

➢

☛

Melompati Saluran yang Tidak Diinginkan

Mengurutkan Saluran Tersimpan

Memberi Nama Saluran

➢

Mengunci Saluran

➢

Menggunakan Fitur LNA (Penguat Derau Rendah)

(P ^ANEL T ^AMPILAN P ^LASMA )

TELETEKS ^(Opsional)

Daftar Isi ^(lanjutan)
