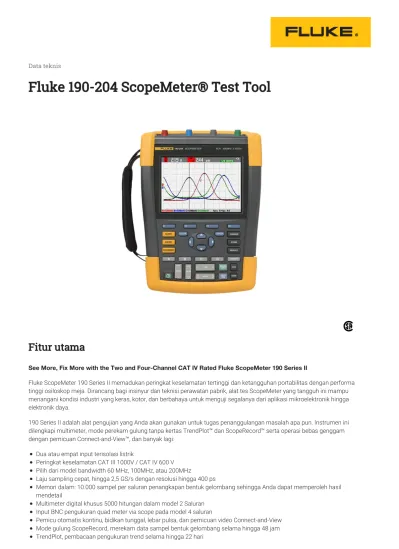

Data teknis
Fluke 190-204 ScopeMeter® Test Tool
Fitur utama
See More, Fix More with the Two and Four-Channel CAT IV Rated Fluke ScopeMeter 190 Series II
Fluke ScopeMeter 190 Series II memadukan peringkat keselamatan tertinggi dan ketangguhan portabilitas dengan performa tinggi osiloskop meja. Dirancang bagi insinyur dan teknisi perawatan pabrik, alat tes ScopeMeter yang tangguh ini mampu menangani kondisi industri yang keras, kotor, dan berbahaya untuk menguji segalanya dari aplikasi mikroelektronik hingga elektronik daya.
190 Series II adalah alat pengujian yang Anda akan gunakan untuk tugas penanggulangan masalah apa pun. Instrumen ini dilengkapi multimeter, mode perekam gulung tanpa kertas TrendPlot™ dan ScopeRecord™ serta operasi bebas genggam dengan pemicuan Connect-and-View™, dan banyak lagi:
Dua atau empat input terisolasi listrik
Peringkat keselamatan CAT III 1000V / CAT IV 600 V Pilih dari model bandwidth 60 MHz, 100MHz, atau 200MHz
Laju sampling cepat, hingga 2,5 GS/s dengan resolusi hingga 400 ps
Memori dalam: 10.000 sampel per saluran penangkapan bentuk gelombang sehingga Anda dapat memperoleh hasil mendetail
Multimeter digital khusus 5000 hitungan dalam model 2 Saluran Input BNC pengukuran quad meter via scope pada model 4 saluran
Pengukuran lanjutan otomatis, data (Vpwm, VA, W, PF) dan waktu (mAs, V/s, w/s) Rating IP-51 tahan debu dan tetesan air untuk menghadapi lingkungan keras Port USB terisolasi untuk konektivitas perangkat memori dan PC
Baterai Li-Ion untuk memperpanjang waktu pengoperasian
190-X04, model 4 Saluran hingga 7 jam (BP291 disertakan sebagai standar)
190-XX2, model 2 Saluran hingga 4 jam (BP290 disertakan sebagai standar) atau hingga 8 jam dengan BP291 opsional
Cas daya baterai cadangan menggunakan pengisi daya baterai eksternal EBC290 opsional Penutup baterai yang mudah diakses untuk mengganti baterai
Slot yang praktis untuk menahan dan mengunci osiloskop ketika tidak dijaga menggunakan kunci Kensington® standar
Gain Four Times the Diagnostic Power Plus CAT IV Safety Rating
Scope portabel Fluke ScopeMeter 190 Series II baru adalah osiloskop mengambang dua dan empat saluran berinsulasi ganda berperingkat keselamatan untuk pengukuran di lingkungan CAT III 1000V/CAT IV 600V.
Tes tiga dimensi untuk sistem industri »
Memeriksa sinyal input, loop umpan balik output, atau antarkunci keselamatan secara bersamaan untuk menemukan berbagai masalah termasuk:
Beban tegangan/arus berlebih pada sirkuit
Masalah pengukuran dan sinkronisasi pewaktuan sinyal Ketidakcocokan pelemahan/input impedansi
Fluktuasi/drift sinyal
Tes tiga fasa untuk mendiagnosis VSD, inverter daya, dan konverter » Tes untuk harmonik, transien, dan beban pada input daya tiga fasa
Memecahkan masalah konverter dc ke ac untuk kerusakan gerbang IGBT atau sirkuit filter Tes output PWM untuk refleksi dan transien atau ketidakseimbangan tegangan
Mengukur dengan aman dari mV sampai kV
Probe standar yang mencakup rentang aplikasi yang luas dari mV sampai kV menyiapkan Anda untuk apapun dari aplikasi mikroelektronik sampai kelistrikan tugas berat tegangan sedang. Input terisolasi yang terpisah menghilangkan risiko arus pendek ke ground yang tidak disengaja, memungkinkan Anda melakukan pengukuran pada sirkuit campuran dengan ground rujukan yang terpisah.
Tangani Kondisi yang Terberat dengan satu-satunya Scope berperingkat IP-51 di Pasar
Kokoh dan tahan benturan, semua osiloskop portabel ScopeMeter dibuat untuk lingkungan yang keras. Sarung tersegel melindunginya dari debu, uap air, tetesan air, kelembapan, dan polutan di udara, memastikan performa yang andal dan akurat setiap kali diperlukan.
Multimeter terpasang untuk melakukan pengukuran presisi secara cepat dan praktis.
Multimeter digital terpasang 190 Series II model 2 saluran dengan scope input ganda terisolasi dan multimeter digital berdedikasi. Beralih dengan mudah dari analisis bentuk gelombang ke pengukuran multimeter presisi menggunakan multimeter digital 5000 hitungan yang terpasang. Fungsi pengukuran mencakup Vdc, Vac, Vac+dc, resistansi, kontinuitas, dan tes diode. Mengukur arus dan suhu menggunakan shunt, pemindai, atau adaptor yang sesuai dengan beragam faktor skala. Fluke-190-X04, model 4 saluran mampu melakukan pengukuran quad meter via input scope BNC 4 saluran.
Work a Full Shift on a Single Charge
Capture and Share Waveforms Easily with New USB connectivity
Dua port USB yang terisolasi listrik dari sirkuit input pengukuran menawarkan kemudahan konektivitas USB ke PC atau perangkat memori USB. Menyimpan sebanyak-banyaknya bentuk gelombang, tangkapan layar, atau langkah instrumen ke perangkat mempori USB. Hubungkan ke antarmuka USB PC untuk mentransfer dan mengarsipkan data pengukuran kritis mengunakan perangkat lunak FlukeView untuk Windows.
See a Stable Display Instantly with Connect-and-View™ Triggering
Connect-and-View™ otomatis menata pemicuan yang tepat dengan mengenali pola sinyal. Tanpa menyentuh tombol, Anda mendapatkan tampilan yang stabil, andal, dan berulang dari sinyal apa pun termasuk sinyal penggerak motor dan kontrol.
Mempercepat pengukuran beberapa titik tes secara berturut-turut.
Record Up to 48 Hours of High-Resolution Waveforms with ScopeRecord™
Memori ScopeRecord menyimpan hingga 30.000 titik data per saluran, menangkap sinyal intermittent dan glitch sesaat.
(Dua set perekaman multi-saluran dapat disimpan untuk analisis selanjutnya.) Menyimpan kejadian seperti profil gerakan, UPS, catu daya, dan penyalaan motor
Dengan mode Stop-on-Trigger, ScopeMeter akan mengenali kegagalan daya secara otomatis dan menyimpan data bentuk gelombang sebelumnya
Dengan zoom (hingga 100x) bentuk gelombang, Anda dapat melihat rincian terkecil, seperti siklus daya masing-masing
Merekam hingga 16 hari dengan perekam tanpa kertas TrendPlot™ untuk menemukan kegagalan intermiten Kegagalan intermittent dapat disebabkan oleh sambungan yang buruk, debu, kotoran, korosi, atau sekedar sambungan listrik atau konektor yang patah. Pemutusan saluran, sag, atau penyalaan dan penghentian motor juga dapat menyebabkan mesin berhenti. Fungsi TrendPlot pada Fluke ScopeMeter membantu menemukan kegagalan tersebut dengan:
Membuat plot nilai puncak minimum dan maksimum dan rata-rata seiring waktu hingga 16 hari
Membuat plot kombinasi apa pun dari tegangan, arus, suhu, frekuensi, dan suhu untuk keempat input, semuanya dengan stempel waktu dan tanggal untuk menunjukkan kegagalan
Ikhtisar Produk: Fluke 190-204 ScopeMeter® Test Tool
Fluke 190 Series II Scopemeter® Test Tools Go Where Scopes Could Never Go Before.
Karena scope portabel dua dan empat saluran yang pertama berperingkat keselamatan CAT III 1000V / CAT IV 600V, Fluke ScopeMeter® 190 Series II memadukan level performa, ketangguhan, dan portabilitas yang belum pernah dicapai
sebelumnya. Anda dapat memilih dari model bandwidth 60 MHz, 100 MHz, atau 200M Hz, keduanya dengan laju sampling real-time hingga 2,5 GS/s dan resolusi 400 ps untuk menangkap derau dan gangguan lainnya. Kedua model dilengkapi memori dalam—hingga 10.000 sampel per saluran— sehingga Anda dapat memeriksa secara rinci bagian yang sangat kecil dari bentuk gelombang. Dan keduanya berperingkat IP-51 untuk menahan debu, tetesan, kelembapan, dan variasi suhu yang tajam. Alat tes genggam Fluke ScopeMeter dioperasikan dengan baterai, yang dirancang untuk memenuhi kebutuhan para profesional servis lapangan.
Spesifikasi: Fluke 190-204 ScopeMeter® Test Tool
Spesifikasi
Bandwidth Fluke 190-204: 200 MHz Fluke 190-202: 200 MHz Fluke 190-104: 100 MHz Fluke 190-102: 100 MHz Fluke 190-062: 60 MHz
Jumlah Saluran Fluke 190-204: 200 MHz: 4 saluran Fluke 190-202: 200 MHz: 2 saluran Fluke 190-104: 100 MHz: 4 saluran Fluke 190-102: 100 MHz: 2 saluran Fluke 190-062: 60 MHz: 2 saluran Laju sampel real-time Fluke 190-204: 2,5 GS/s
Fluke 190-202: 2,5 GS/s Fluke 190-104: 1,25 GS/s Fluke 190-102: 1,25 GS/s Fluke 190-062: 625 MS/s
Input 4 scope atau 2 scope plus input DMM
Input mengambang terisolasi yang
terpisah Hingga 1000 V CAT III/600 V CAT IV antara input, referensi, dan ground Rentang timebase 2 ns - 2 min/div (190-20X, model 200 MHz)
5 ns - 2 min/div (190-10X, model 100 MHz) 10 ns - 2 min/div (190-062, model 60 MHz)
Sensitivitas input 2 mV-100 V/div
Tipe pemicu Connect-and-View™, Free Run, Single Shot, Edge, Delay, Dual Slope, Video, Video Line, Lebar pulsa yang dapat dipilih, N-Cycle
Sumber Pemicu Semua saluran input scope, atau input DMM eksternal pada model 190-XX2, 2 saluran
Penangkapan glitch 8 ns
Pengukuran Scope Kursor: 7
Otomatis: 30
Panjang maksimum perekaman Mode ScopeRecord: 30.000 pts Mode Scope: 10.000 pts per input
Persistensi Persistensi digital yang memberikan peluruhan bentuk gelombang seperti osiloskop analog
Perbandingan Bentuk Gelombang Referensi bentuk gelombang dengan tes Lulus/Gagal
Spesifikasi DMM (model 2 saluran)
Input meter (juga digunakan sebagai Input Pemicu Eksternal untuk Mode Osiloskop)
Input pisang 4 mm, terisolasi penuh dari input scop dan dari ground scope
Resolusi Maksimum: 5000 hitungan
Pengukuran: Vdc, Vac rms, Vac+dc rms, Resistansi, Kontinuitas, Tes Diode, Arus (melalui clamp atau seri), Suhu ºC atau ºF (menggunakan konverter opsional)
Memori 190-X04, Memori Internal 4 Saluran:
Layar + Penataan: 15 Perekaman: 2
190-XX2, Memori Internal 2 Saluran:
Layar + Penataan: 30 Perekaman: 10
Tampilan LCD warna penuh 153 mm dengan laju pembaruan cepat
Spesifikasi Lingkungan
Suhu Operasi 0ºC s/d 40ºC Termasuk Baterai 0ºC s/d 50ºC Tidak Termasuk Baterai Suhu Penyimpanan -20°C s/d +60°C
Ketinggian Operasi Hingga 2.000 m (6666 ft) untuk CAT IV 600 V, CAT III 1000 V Hingga 3.000 m (10.000 ft) untuk CAT III 600 V, CAT II 1000 V
Spesifikasi Keselamatan
Keselamatan Elektrik 1.000V CAT III/600V CAT IV (EN61010-1)
Spesifikasi Mekanis & Umum
Ukuran 270 x 190 x 70 mm
Berat 2,2 kg
Garansi 3 tahun untuk instrumen utama, 1 tahun untuk aksesori
Baterai Li-Ion 190-X04, model 4 Saluran: BP291 baterai 4800 mAh hingga 7 Jam disertakan sebagai standar
190-XX2, model 2 Saluran: BP290 baterai 2400 mAh hingga 4 jam disertakan sebagai standar. Hingga 8 jam menggunakan BP291 opsional
Aksesori yang Disertakan
Model dua saluran VPS410 Set Voltage Probe (satu merah, satu biru)
TL175 Set Test Lead TwistGuard™ yang dirancang untuk keselamatan (merah dan hitam) BC190 Pengisi Daya/Adaptor listrik
BP290 Baterai Li-ion 2400 mAh
Tali Tangan (terpasang pada instrumen) Tali Gantung
Panduan Penguna Multi-Bahasa pada CD-Rom
paket demo FlukeView ScopeMeter (fungsionalitas terbatas) Kabel Antarmuka USB
Model empat saluran VPS410 Set Voltage Probe (satu merah, satu biru, satu abu-abu, satu hijau) BC190BC190 Pengisi Daya/Adaptor listrik
BP291 Baterai Li-ion kapasitas tinggi 4800 mAh Tali Tangan (terpasang pada instrumen) Tali Gantung
Panduan Penguna Multi-Bahasa pada CD-Rom
paket demo FlukeView ScopeMeter (fungsionalitas terbatas) Kabel Antarmuka USB
Garansi Tiga tahun untuk instrumen utama, satu tahun untuk aksesori
Model
Fluke 190-204
Fluke 190-204 ScopeMeter® Test Tool
Includes:
Color ScopeMeter® 200 MHz 4 channels
DMM/Ext.input
Optional accessories Description Fluke AS400 Probe Accessory Extension
Set 1
Learn more about the Fluke AS400, a new factory probe accessory extension set for use with Fluke VPS400 Series Probes.
Fluke EBC290 External Battery Charger for
BP290 and BP291 External Battery Charger for charging BP290 or BP291 outside the instrument Fluke i310s Current Probe The i310 current probe offered by Fluke can be used to measure both DC and AC
current for accurate measurements. Contact us for more information.
Fluke TP920 Test Probe Adapter Set Set of push-on adapters for TL71 and TL75 test probes.
