ABSTRAK
Electronic Commerce atau lebih popular dengan e-commerce sedang marak diperbincangkan dewasa ini. Para pebisnis pun banyak yang tertarik untuk memasuki dunia bisnis e-commerce. Dikarenakan mudahnya dilakukan transaksi antara penjual (Sistem) dengan pembeli(User). Berbagai kemudahan yang ditawarkan dalam e-commerce. Di era yang modern ini tentunya masyarakat menginginkan sebuah kemudahan dan kenyamanan dalam berbelanja produk maupun jasa. Solusinya adalah dengan menggunakan teknologi e-commerce.
Aplikasi jual beli online pada pasar musik ini melayani kebutuhan masyarakat yang menginginkan kemudahan dalam bertransaksi online. Sistem akan membantu user dalam mencari atau menemukan produk yang diinginkan, dalam kasus ini adalah CD (Compact Disc).
Setelah dilakukan uji coba pada aplikasi jual beli online pada pasar musik ini Diharapkan mampu memberi manfaat lebih kepada masyarakat luas terutama di Negara Indonesia. Beberapa manfaat yang diperoleh adalah memudahkan user mencari produk yang diinginkan, aplikasinya mudah dioperasikan dan sistem yang responsive dalam menangani transaksi.
Keywords : E commerce, Pasar Musik Online
1.1Latar Belakang
Kebutuhan akan informasi sudah menjadi hal yang vital bagi lapisan masyarakat pada umumnya. Oleh karenanya, tak ayal teknologi informasi sangat diperlukan sebagai sarana untuk mempermudah dalam mengakses informasi. Dapat dikatakan, pesatnya perkembangan teknologi informasi merupakan dampak yang ditimbulkan oleh semakin kompleksnya kebutuhan manusia akan informasi itu sendiri. Salah satu wujud nyata perkembangan informasi yaitu terbentuknya suatu sistem jaringan yang terhubung satu sama lain yang biasa kita sebut internet.
Berbagai macam hal dan aktivitas dapat kita akses melalui internet. Dalam bidang perdagangan, internet mulai banyak dimanfaatkan sebagai media aktivitas bisnis baru terutama karena kontribusinya terhadap efisiensi. Aktivitas perdagangan melalui internet ini populer disebut dengan electronic commerce ( E-Commerce).
Penerapan E-Commerce pada saat ini merupakan salah satu syarat yang layak dipenuhi oleh suatu perusahaan atau organisasi yang masih berkembang ataupun yang telah matang sekalipun agar dapat bersaing secara global dan dapat meningkatkan kinerja secara lebih baik.
Keberadaan E-Commerce merupakan alternatif bisnis yang cukup menjanjikan untuk diterapkan pada saat ini, karena E-Commerce memberikan
banyak kemudahan bagi kedua belah pihak, baik dari pihak penjual (merchant) maupun dari pihak pembeli (buyer) di dalam melakukan transaksi perdagangan, meskipun para pihak berada di dua benua berbeda sekalipun. Dengan E-Commerce setiap transaksi tidak memerlukan pertemuan dalam tahap negoisasi.
1.2 Rumusan Masalah
a. Seberapa besar keuntungan membuat aplikasi ini daripada membuat toko musik sebenarnya dalam hal biaya
b. Sejauh mana Aplikasi dapat mengurangi waktu pencarian daripada jika dilakukan pencarian secara manual pada toko.
c. Seefektif apakah jika aplikasi ini diterapkan di masyarakat saat ini.
1.3 Batasan Masalah
a. Masalah yang akan di bahas hanya untuk transaksi jual-beli online
b. Produk hanya di jual di Indonesia, karena tahap sistem masih ujicoba dan belem banyak referensi mengenai pasar internasional
c. Produk hanya berupa CD (compact disc), dikarenakan CD mudah penggunaannya dan lebih awet dalam jangka waktu tertentu.
1.4 Tujuan
a. Orang yang ingin membeli barang atau transaksi lewat internet hanya membutuhkan akses internet dan interface-nya menggunakan web browser b. Menjadikan portal e-commerce / e-shop tidak sekedar portal belanja, tapi
menjadi tempat berkumpulnya komunitas dengan membangun basis komunitas, membangun konsep pasar bukan sekedar tempat jual beli dan sebagai pusat informasi (release, product review, konsultasi, etc)
c. Pengelolaan yang berorientasi pada pelayanan, kombinasi konsepsi pelayanan konvensional dan virtual : Responsif (respon yang cepat dan ramah), Dinamis, Informatif dan komunikatif
d. Informasi yang up to date, komunikasi multi-arah yang dinamis
1.5 Manfaat
a. Dapat Meningkatkan Market Exposure (Pangsa Pasar).
Transaksi on-line yang membuat semua orang di seluruh dunia dapat memesan dan membeli produk yang dijual hanya dengan melalui media computer dan tidak terbatas jarak dan waktu.
b. Menurunkan Biaya Operasional (Operating Cost).
Transaksi E-Commerce adalah transaksi yang sebagian besar operasionalnya diprogram di dalam komputer sehingga biaya-biaya seperti showroom, beban gaji yang berlebihan, dan lain-lain tidak perlu terjadi
Transaksi on-line yang dapat diakses oleh semua orang di dunia tidak terbatas tempat dan waktu karena semua orang dapat mengaksesnya hanya dengan menggunakan media perantara komputer.
d. Meningkatkan Customer Loyalty.
Ini disebabkan karena sistem transaksi E-Commerce menyediakan informasi secara lengkap dan informasi tersebut dapat diakses setiap waktu selain itu dalam hal pembelian juga dapat dilakukan setiap waktu bahkan konsumen dapat memilih sendiri produk yang dia inginkan. Customer Loyality disini adalah semisal user (terdaftar) melakukan beberapa pembelian dlm jumlah tertentu dan dilakukan secara sering dapat meningkatkan kemungkinan user tersebut memperoleh potongan atau diskon pada waktu – waktu terntu.
1.6 Metodologi Penelitian
Dalam melakukan penelitian ini, metodologi yang digunakan untuk membantu menyelesaikan tugas akhir (TA) adalah sebagai berikut :
a. Studi Literatur
i. Pemahaman Tentang e-commerce / Transaksi Online
ii. Mempelajari bahasa pemrograman PHP dengan menggunakan serta My SQL sebagai databasenya
b. Pengumpulan data
Pengumpulan data di lakukan secara individu serta mengetahui konsep pasar musik di Indonesia
Menganalisa semua informasi yang terkait dengan sistem pemetaan, mengidentifikasi masalah dan merumuskan solusi secara konseptualnya
d. Implementasi Sistem
Langkah teknis untuk membuat sistem secara keseluruhan berdasarkan pemodelan sistem yang dibuat. Perancangan dan pembuatan perangkat lunak untuk sistem ini meggunakan tools bahasa pemrograman PHP dan My SQL sebagai database-nya. e. Uji Coba Sistem
Melakukan ujicoba atau testing terhadap sistem yang telah dibuat dan menyesuaikan dengan sistem yang telah dirancang sebelumnya dan melakukan beberapa skenario uji coba untuk kelayakan pemakaian sistem.
6. Penulisan Buku Laporan
Tahap ini adalah tahap terakhir dalam proses tugas akhir. Proses menuliskan laporan mulai dari tahap analisa sampai tahap uji coba sistem.
1.7 Sistematika Penulisan
BAB I PENDAHULUAN
Bab ini membahas tentang latar belakang masalah, rumusan masalah, batasan masalah, tujuan dan manfaat penelitian, metode penelitian dan sistematika penulisan.
BAB II TINJAUAN PUSTAKA
Bab ini membahas secara singkat teori yang dipakai sebagai landasan dalam perancangan sistem yang meliputi konsep pengenalan E Commerce tentang PHP & My Sql
BAB III ANALISIS DAN DESAIN SISTEM
Dalam bab ini diuraikan proses perancangan E Commerce meliputi tahapan analisis sistem, desain sistem dan deskripsi dari sistem jual beli musik online
BAB IV IMPLEMENTASI SISTEM
Bab ini membahas spesifikasi sistem, perangkat apa saja yang berhubungan dengan sistem dan berbagai macam implementasi sistem lainnya.
BAB V UJI COBA DAN EVALUASI
BAB VI PENUTUP
E-commerce adalah dimana dalam satu website menyediakan atau dapat
melakukan Transaksi secara online atau juga bisa merupakan suatu cara
berbelanja atau berdagang secara online atau direct selling yang memanfaatkan
fasilitas Internet dimana terdapat website yang dapat menyediakan layanan “get
and deliver“. E-commerce akan merubah semua kegiatan marketing dan juga
sekaligus memangkas biaya-biaya operasional untuk kegiatan trading
(perdagangan.
Salah satu E- Commerce yang terdapat di Negara Indonesia yang
menawarakan berbagai produk atau peripheral mengenai Barang Electronik
terutama komputer berserta aksesorisnya. Berikut adalah website bhinekka.com,
tampak pada halaman utama.
Gambar 2.1. E -Commerce Di Indonesia
2.1.2 Sejarah E-Commerce
Penerapan ElectronicCommerce bermula diawal tahun 1970-an, dengan adanya Electronic Found Transfer(EFT). Saat itu, tingkat aplikasinya masih terbatas pada perusahaan besar, lembaga keungan, dan beberapa perusahaan kecil.
Kemudian muncuk Electronik Data Interchange(EDI), yang berkembang dari transaksi keuangan ke pemprosesan transaksi lain, Jumlah perusahaan yang ikut
serta menjadi besar, mulai dari lembaga keuangan sampai perusahaan manufaktur,
layanan dsb. Aplikasi lain kemudian muncul, memiliki jangkauan dari
perdagangan saham hingga sistem reservasi perjalanan, aplikasi ini disebut
aplikasi telekomunikasi.
Dengan adanya komersial internet di awal tahun 1990-an maka muncul istilah ElectronicCommerce. Alasan bagi pesatnya perkembangan teknologi tersebut karena perkembangan jaringan, software, meningkatnya persaingan dan
berbagai tekanan bisnis.
2.1.3 Definisi E-Commerce dari Beberapa Sudut Pandang:
a. Komunikasi, E-Commercemerupakan pengiriman informasi,
produk/layanan,atau sarana elektronik lainnya.
b. Proses bisnis, E-Commercemerupakan aplikasi teknologi menuju otomatisasi transaksi dan aliran kerja perusahaan.
c. Layanan E-Commerce merupakan suatu alat yang memenuhi keinginan perusahaan, konsumen dan manajemen dalam memangkas service cost
d. Online, E-Commerce berkaitan dengan kapasitas jual beli produk dan informasi di internet dan jasa online lainnya.
2.1.4 Klasifikasi E-Commerce:
a. Business to Business (B2B)
Merupakan transaksi antar organisasi yang dilakukan
di Electronicmarket. b. Businessto Costumer (B2C)
Merupakan transaksi eceran dengan pembeli perorangan.
c. Customer to Customer (C2C)
Konsumen menjual secara langsung ke konsumen lain. Atau
mengiklankan jasa pribadi di Internet. d. Customer to Business (C2B)
Perseorangan yang menjual produk/layanan ke organisasi, perseorangan
yang mencari penjual, berinteraksi dan menyepakati suatu transaksi.
e. Nonbusiness E-commerce
Lembaga non bisnis seperti akademis, organisasi, orgasnisasi
keagamaan, organisasi sosial dan lembaga pemerintahan yang
menggunakan berbagai tipe E-Commerce untuk mengurangi biaya guna meningkatkan operasi dan layanan publik
Termasuk kategori ini adalah semua aktivitas intern organisasi, biasanya
dijalankan di internetyang melibatkan pertukaran barang,
jasa/informasi.
2.1.5 Cara Kerja E-Commerce
a. Merchant Account / Member
b. Shooping Cart / Keranjang belanja
c. Real-Time Proccesing
d. Web Hosting
e. One Stop Shop
f. Website Design / Layout Website
g. Who To Cose
2.1.6 Perkembangan E-COMMERCE INDONESIA
E-Commerce merupakan kebutuhan esensial saat ini dalam dunia bisnis global, dan sebagai penunjang dalam pengembangan pasar, meningkatkan
efisiensi, dapat menekan biaya, serta memberikan akses yang lebih luas bagi
partner dan pelanggan perusahaan Anda.
E-Commerce memiliki fleksibilitas dan keunikan bagi setiap perusahaan, karena perusahaan memiliki perbedaan dalam pengembangan IT departemennya
serta kebutuhan akan model teknologi informasi bagi bisnisnya. Termasuk
perusahaan Anda, maka penerapan E-Commerce tergantung pada model bisnis yang perusahaan Anda kembangkan dan model teknologi informasi yang saat ini
perusahaan Anda kembangkan. Pengembangan E-Commerce harus bisa fleksibel dan bisa beradaptasi dengan software dan aplikasi teknologi yang ada di
perusahaan Anda.
E-Commerce dikembangkan untuk skala yang lebih luas dan terintegrasi dengan multiple computing system; semua lini dan departemen di perusahaan
Anda, organisasi/perusahaan lain, dan sistem komputer global. Karena sifatnya
integrasi langsung dengan dua atau lebih entity, maka pengembangan
e-Commerce harus benar-benar memperhatikan segi keamanan, terutama keamanan
dalam bertransaksi.
Di Indonesia, fenomena e-commerce ini dikenal sejak tahun 1996 dengan
munculmya situs http:// www.sanur.com sebagai toko buku on-line pertama
Internet sebagai media promosi perusahaan melalui situs web atau brosur
elektronis.
Generasi 2:
Pengguna telah dapat melakukan pemesanan produk melalui internet (aplikasi
E-Commerce). Namun deal-nya tetap membutuhkan manusia sebagai decision
maker.Contoh: Bhinneka.com
Generasi 3:
Layanan informasi yang terintegrasi, secara otomatis tanpa intervensi manusia.
Content juga bersifat personalized sesuai keinginan pengguna.
Informasi diakses menggunakan bermacam media, misalnya seluler (handphone).
2.2 Compact Disc
Sebuah Compact Disc (juga dikenal sebagai CD) adalah sebuah cakram optik
digunakan untuk menyimpan data digital. Ini pada awalnya dikembangkan untuk
menyimpan rekaman suara secara eksklusif, tetapi kemudian juga memungkinkan
pelestarian jenis data lainnya. CD Audio telah tersedia secara komersial sejak
Oktober 1982. Pada tahun 2010, mereka tetap dalam media penyimpanan standar
fisik untuk audio.
CD standar memiliki diameter 120 mm dan dapat menyimpan hingga 80 menit
dari audio terkompresi (700 MB data). CD Mini memiliki berbagai diameter
berkisar 60-80 mm; mereka kadang-kadang digunakan untuk single CD atau
Teknologi itu akhirnya diadaptasi dan diperluas untuk mencakup data
CD-ROM penyimpanan, tulis-sekali audio dan penyimpanan data CD-R, media
rewritable CD-RW, Video Compact Disc (VCD), Super Video Compact Disc
(SVCD), PhotoCD, PictureCD , CD-i, CD dan Enhanced.
CD-ROM dan CD-R tetap teknologi yang banyak digunakan dalam
industri komputer. CD dan ekstensi yang berhasil: pada tahun 2004, penjualan di
seluruh dunia audio CD, CD-ROM, dan CD-R mencapai sekitar 30.000.000.000
disc. Pada tahun 2007, 200.000.000.000 CD sudah terjual di seluruh dunia.
2.2.1 Sejarah Singkat Compact Disc (CD)
Compact Disc adalah spin-off teknologi Laserdisc. Sony
mendemonstrasiakn sebuah cakram optik digital audio pada bulan September
1976. Pada bulan September 1978, mereka menunjukkan sebuah cakram audio
optik digital dengan waktu bermain 150 menit, dan dengan spesifikasi sampling
rate 44056 Hz, resolusi 16-bit linear, cross-disisipkan kode koreksi kesalahan,
yang mirip dengan Compact Disc diperkenalkan pada tahun 1982. Detail teknis
disc digital audio Sony disajikan selama Konvensi AES 62, yang diselenggarakan
pada 13-16 Maret, 1979, di Brussels.
Pada tanggal 8 Maret 1979 Philips publik menunjukkan sebuah prototipe dari
sebuah cakram optik digital audio pada konferensi pers disebut "Philips
2.2.2 Detail Fisik
CD A dibuat dari 1,2 mm tebal, plastik polikarbonat hampir-murni dan
berat 15-20 gram. [18] Dari pusat komponen luar berada di pusat (poros) lubang,
area transisi pertama (clamping ring), yang clamping daerah (stacking cincin),
daerah kedua-transisi (band cermin), informasi (data) daerah, dan rim.
Sebuah lapisan tipis aluminium atau, lebih jarang, emas diterapkan ke permukaan
untuk membuatnya reflektif, dan dilindungi oleh sebuah film dari lak yang
biasanya berputar dilapisi secara langsung di atas lapisan reflektif, di mana cetak
label diterapkan. metode pencetakan umum untuk CD yang layar-cetak dan cetak
offset.
CD data disimpan sebagai rangkaian lekukan kecil yang dikenal sebagai
"lubang", dikodekan dalam jalur spiral dibentuk ke atas lapisan polikarbonat.
Daerah antara lubang yang dikenal sebagai "tanah". Setiap lubang sekitar 100 nm
dalam oleh 500 nm yang luas, dan bervariasi dari 850 nm menjadi 3,5 μm
panjang.
2.2.2 Bentuk & Diameter Disc
Data digital pada CD dimulai pada pusat dari disk dan hasil ke tepi, yang
memungkinkan adaptasi terhadap format ukuran yang tersedia. Standar CD yang
tersedia dalam dua ukuran. Sejauh ini yang paling umum adalah 120 mm, dengan
74 - atau kapasitas audio 80-menit dan kapasitas 650 atau 700 MB data. diameter
ini juga telah diadopsi oleh format kemudian, termasuk Super Audio CD, DVD,
untuk single CD dan dapat menyimpan hingga 24 menit musik atau 210 MB data
tetapi tidak pernah benar-benar menjadi populer. Saat ini, hampir setiap single
dirilis pada CD 120 mm,
Tabel 2.1 Detail CD (Compact Disc)
Ukuran Kapasitas Audio CD-ROM Kapasitas Keterangan
12cm 74-99 menit 650-870 MB Standard size
8cm 21-24 menit 185-210 MB Mini-CD size
85x54 mm 86x64 mm ~6 menit 10-65 MB Small size
Bentuk CD dan Jenisnya
1. Audio CD
2. CD-R
3. CD-RW
Audio CD Sony CD-R CD-RW
2.3 My SQL
MySQL adalah sebuah perangkat lunak sistem manajemen basis data SQL
(database management system) atau DBMS yang multithread, multi-user, dengan
sekitar 6 juta instalasi di seluruh dunia. MySQL AB membuat MySQL tersedia
sebagai perangkat lunak gratis dibawah lisensi GNU General Public License
(GPL), tetapi mereka juga menjual dibawah lisensi komersial untuk kasus-kasus
dimana penggunaannya tidak sesuai dengan penggunaan GPL. MySQL dimiliki
dan disponsori oleh sebuah perusahaan komersial Swedia MySQL AB, dimana
memegang hak cipta hampir atas semua kode sumbernya.
Menurut Arbie (2004 : 5), “MySQL adalah sistem manajemen database
relasional (relational database management system) yang bersifat open source”.
Menurut Arbie (2004 : 7), MySQL memiliki kinerja, kecepatan proses dan
ketangguhan yang tidak kalah dibanding database-database besar lainnya yang
komersil seperti ORACLE, Sybase, Unify dan sebagainya. MySQL dapat
berjalan di atas banyak sistem operasi seperti Linux, Windows, Solaris, FreeBSD,
Mac OS X, dan lain sebagainya.
MySQL mempunyai 2 lisensi :
a. Open Source Software (lisensi via GNU GPL)
b. Commercial Lisensi
2.3.1 Keunggulan MySQL
a. Cepat
c. Mudah Digunakan
d. Dapat berjalan di beberapa system operasi (windows,linux,*nix,mac)
e. Dukungan teknis secara tersedia secara luas (melalui forum-forum dan
mailing list)
f. Aman (dapat menyesuaikan / mengijinkan beberapa otorisasi sistem
privilege database)
g. Mendukung database yang besar (dapat menangani sampai 50 juta baris
atau lebih)
2.4 PHP
PHP merupakan singkatan dari "PHP: Hypertext Preprocessor", adalah
sebuah bahasa scripting yang terpasang pada HTML. Sebagian besar sintaks mirip
dengan bahasa C, Java dan Perl, ditambah beberapa fungsi PHP yang spesifik.
Tujuan utama bahasa ini adalah untuk memungkinkan perancang web menulis
halaman web dinamik dengan cepat.
2.4.1 Keunggulan PHP
a. Cepat,karena ditempelkan (embedded) di dalam kode HTML,sehingga
waktu tanggap menjadi pendek
b. Tidak mahal – gratis. Pada kenyataannya PHP adalah gratis dan anda bisa
c. Mudah untuk digunakan. PHP berisi beberapa fitur khusus dan fungsi
yang dibutuhkan untuk membuat halaaman Web dinamis.Bahasa PHP
dirancang untuk dimasukkan dengan mudah di dalam file HTML
d. Berjalan pada beberapa system operasi. Dia berjalan pada system operasi
yang beragam,Windows,Linux,Mac OS dan kebanyakan variasi dari Unix
e. Dukungan teknis tersedia secara luas. Karena PHP menyediakan dukungan
gratis via daftar diskusi email atau forum
f. Aman . Pengguna tidak melihat kode PHP,Karena kode yang ditampilkan
pada browser adalah kode HTML
g. Dirancang untuk mendukung database.PHP meliputi kemampuan yang
dirancang untuk berinteraksi dengan database tertentu.
h. Customizable. Lisensi open source sehingga mengijinkan para pemrogram
untuk memodifikasi software PHP,menambahkan atau memodifikasi
fitur-fitur yang dibutuhkan untuk lingkungan mereka sendiri.
2.4.2 Bagaimana PHP bekerja
PHP adalah suatu bahasa scripting yang ditempelkan (embedded) ketika
digunakan dalam halaman Web.Maksudnya adalah bahwa kode PHP ditempelkan
di dalam kode HTML.Digunakan tag-tag HTML untuk memasukkan bahasa PHP
yang ditempelkan di dalam file HTML . Dengan cara yang sama akan
digunakkan tag HTML lain. Untuk menciptakan dan mengedit halaman Web
yang berisi PHP dengan cara yang sama dengan ketika membuat dan mengedit
Software PHP bekerja bersama dengan Web Server. Web Server adalah
software yang mengirim halaman Web kepada dunia. Ketika mengetikkan suatu
URL. Ke dalam Web browser, sedang mengirimkan suatu pesan kepada web
server, menanyakaannya untuk mengirimkan suatu file HTML. Web server
menjawab dengan pengiriman file yang diminta. Browser anda membaca file
HTML dan menampilkan halaman web tersebut.
Ketika PHP diinstall,web server dikonfigurasi untuk mengharapkan
ekstensi file tertentu untuk mengetahui peryataan bahasa PHP.Biasanya ekstensi
adalah .php
Ketika pernyataan bahasa PHP diproses,hanya hasil (output) yang dikirm
oleh web server kepada web browser.pernyataan bahasa PHP tidak termasuk pada
keluaran yang dikirm kepada web browser,sehingga kode PHP aman dan
transparan terhadap pengguna.
Contoh pernyataan PHP
<?php
Echo “<p>Hello World”;
?>
<? Adalah tag pembuka PHP, dan ?> adalah tag penutup. Echo adalah instruksi
<p>Hello World
Dimana pernyataan HTML biasa.pernyataan HTML ini dikirm ke browser
pengguna,Browser menginterpretasi pernyataan sebagai kode HTML dan
menampilkan halaman web dengan satu paragraph – Hello World. Pernyataan
PHP tidak dikirimkan ke browser sehingga pengguna tidak pernah melihat apapun
pernyataan PHP.
PHP dan Web Server harus bekerja bersama-sama. PHP tidak terintegrasi
dengan semua web server yang popular. PHP dikembangkan sebagai proyek dari
Apache Software foundation, sebagai konsekuensinya, dia bekerja baik dengan
Apache,PHP juga bekerja dengan Microsoft IIS/ PWS
2.4.3 Keuntungan Hubungan MySQL dan PHP
a. Mereka gratis (free) sehingga efektif biaya
b. Mereka berorientasi Web (web-oriented). Keduannya dirancang secara
khusus untuk penggunaan web site, Keduannya mempunyai sekumpulan
fitur yang difokuskan pada pembangunan web sites dinamis
c. Mereka mudah digunakan (easy to use). Keduannya dirancang unruk
membangun web site dengan cepat
d. Cepat. Keduanya dirancang dengan kecepatan sebagai tujuan
utama.mereka bersama-sama menyediakan salah satu cara kecepatan untuk
mengirimkan halaman web untuk pengguna.
e. Mereka berkomunikasi dengan baik satu sama lain. PHP mempunyai
f. Dukungan yang kuas tersedia. Keduanya berdasar pada pengguna yang
besar.keduannya sering digunakan bersama-sama. Banyak orang yang
bersedia untuk membantu,termasuk pada forum MySQL atau forum PHP
g. Customizable . Keduanya open source,sehingga mengijinkan
pemrograman untuk memodifikasi software PHP dan MySQL pada
lingkungan yang cocok untuk mereka sendiri.
2.5 HTML (Hypertext Markup Language)
HTML (hypertext Markup Language) adalah bahasa pendiskripsi halaman yang menciptakan dokumen-dokumen hypertext atau hypermedia. HTML
memasukkan kode-kode pengendali dalm sebuah dokumen pada berbagai poin
yang dapat anda spesifikasikan,yang dapat menciptakan hubungan (hyperlink)
dengan bagian lain dari dokumen tersebut atau dengan dokumen lain dari
dokumen tersebut atau dengan dokumen lain yang berada di world wide web.
Sebuah halaman web minimal mempunyai 4 buah tag,yaitu :
1.<HTML> sebagai tanda awal dokumen
2.<HEAD> sebagai informasi page header. Didalam tag ini kita bisa meletakkan
tag TITLE,BASE,LINK,SCRIPT,STYLE & META
3.<TITLE> sebagai title atau judul halaman. Kalimat yang terletak di dalam tag
ini akan muncul pada bagian paling atas browser (pada title bar)
4.<BODY> sebagai isi (yang nampak) pada halaman web dapat berupa teks,grafik
2.6 Adobe Dreamweaver
Adalah aplikasi pengembangan web awalnya dibuat oleh Macromedia, dan
sekarang dikembangkan oleh Adobe Systems, yang diakuisisi Macromedia pada
tahun 2005
Dreamweaver tersedia untuk Mac dan sistem operasi Windows. versi
terbaru telah dimasukkan untuk mendukung teknologi web seperti CSS,
JavaScript, dan berbagai sisi server bahasa script dan kerangka kerja termasuk
ASP, ColdFusion, dan PHP.
Gambar.2.4 Tampilan Antar Muka Dreamweaver
Fitur
Dreamweaver memungkinkan pengguna untuk melihat situs di web
browser secara lokal-instal. Its fitur transfer dan sinkronisasi, kemampuan untuk
mencari dan mengganti baris teks atau kode oleh istilah pencarian dan ekspresi
reguler di seluruh situs, dan fitur template yang memungkinkan update
tunggal-sumber kode bersama dan tata letak di seluruh situs tanpa server-side termasuk
tanpa pengetahuan coding, dan integrasi dengan Adobe kerangka AJAX sigap
menawarkan akses mudah ke konten dinamis yang dihasilkan dan antarmuka.
Dreamweaver dapat menggunakan pihak ketiga "Extensions" untuk
memperluas fungsi inti dari aplikasi, yang setiap pengembang web bisa menulis
(terutama dalam HTML dan JavaScript). Dreamweaver didukung oleh komunitas
besar yang membuat pengembang ekstensi ekstensi yang tersedia (baik komersial
dan gratis) untuk tugas tugas web yang paling pengembangan dari efek rollover
sederhana untuk shopping cart dengan fitur lengkap.Dreamweaver, seperti editor
HTML lainnya, edit file lokal kemudian upload ke web server remote
menggunakan FTP, SFTP, atau WebDAV.
2.7 Data Flow Diagram (DFD)
DFD adalah suatu model logika data atau proses yang dibuat untuk
menggambarkan dari mana asal data dan kemana tujuan data yang keluar dari
sistem, dimana data disimpan, proses apa yang menghasilkan data tersebut dan
interaksi antara data yang tersimpan dan proses yang dikenakan pada data
tersebut. DFD sering digunakan untuk menggambarkan suatu sistem yang telah
ada atau sistem baru yang akan dikembangkan secara logika tanpa
mempertimbangkan lingkungan fisik dimana data tersebut mengalir atau dimana
data tersebut akan disimpan.
DFD merupakan alat yang digunakan pada metodologi pengembangan
a. Kebebasan dari menjalankan implementasi teknis sistem.
b. Pemahaman lebih jauh mengenai keterkaitan satu sama lain dalam
sistem dan subsistem.
c. Mengkomunikasikan pengetahuan sistem yang ada dengan pengguna
melalui diagram aliran data.
d. Menganalisis sistem yang diajukan untuk menentukan apakah data-data
dan proses yang diperlukan sudah ditetapkan.
Disamping itu terdapat kelebihan tambahan, yaitu :
a. Dapat digunakan sebagai latihan yang bermanfaat bagi penganalisis,
sehingga bisa memahami dengan lebih baik keterkaitan satu sama lain
dalam sistem dan subsistem.
b. Membedakan sistem dari lingkungannya dengan menempatkan
batas-batasnya.
c. Dapat digunakan sebagai suatu perangkat untuk berinteraksi dengan
pengguna.
d. Memungkinkan penganalisis menggambarkan setiap komponen yang
digunakan dalam diagram.
DFD terdiri dari context diagram dan diagram rinci (DFD Levelled).
Context diagram berfungsi memetakan model lingkungan (menggambarkan
direpresentasikan dengan lingkaran tunggal yang mewakili keseluruhan sistem.
DFD levelled menggambarkan sistem sebagai jaringan kerja antara fungsi yang
berhubungan satu sama lain dengan aliran dan penyimpanan data, model ini hanya
memodelkan sistem dari sudut pandang fungsi.
Dalam DFD levelled akan terjadi penurunan level dimana dalam penurunan
level yang lebih rendah harus mampu merepresentasikan proses tersebut ke dalam
spesifikasi proses yang jelas. Jadi dalam DFD levelled bisa dimulai dari DFD
level 0 kemudian turun ke DFD level 1 dan seterusnya. Setiap penurunan hanya
dilakukan bila perlu. Aliran data yang masuk dan keluar pada suatu proses di level
x harus berhubungan dengan aliran data yang masuk dan keluar pada level x+1
yang mendefinisikan proses pada level x tersebut. Proses yang tidak dapat
diturunkan/dirinci lagi dikatakan primitif secara fungsional dan disebut sebagai
proses primitif.
Berikut ini adalah perbedaan simbol DFD yang digunakan oleh beberapa orang
Gambar 2.5 Simbol DFD
2.8 ERD (Entity Relationship Diagram)
ERD merupakan suatu model untuk menjelaskan hubungan antar data dalam
basis data berdasarkan objek-objek dasar data yang mempunyai hubungan antar
relasi.
ERD untuk memodelkan struktur data dan hubungan antar data, untuk
menggambarkannya digunakan beberapa notasi dan simbol. Pada dasarnya ada
tiga simbol yang digunakan, yaitu :
a. Entiti
Entiti merupakan objek yang mewakili sesuatu yang nyata dan dapat
dibedakan dari sesuatu yang lain (Fathansyah, 1999: 30). Simbol dari entiti ini
biasanya digambarkan dengan persegi panjang.
b. Atribut
Setiap entitas pasti mempunyai elemen yang disebut atribut yang berfungsi
mempunyai sesuatu yang dapat mengidentifikasikan isi elemen satu dengan yang
lain. Gambar atribut diwakili oleh simbol elips.
c. Hubungan / Relasi
Hubungan antara sejumlah entitas yang berasal dari himpunan entitas yang
berbeda. Relasi dapat digambarkan sebagai berikut :
Relasi yang terjadi diantara dua himpunan entitas (misalnya A dan B) dalam satu
basis data yaitu (Abdul Kadir, 2002: 48) :
a. Satu Ke Satu (One to one)
Hubungan relasi satu ke satu yaitu setiap entitas pada himpunan entitas A
berhubungan paling banyak dengan satu entitas pada himpunan entitas B.
b. Satu Ke Banyak (One to many)
Setiap entitas pada himpunan entitas A dapat berhubungan dengan banyak entitas
pada himpunan entitas B, tetapi setiap entitas pada entitas B dapat berhubungan
dengan satu entitas pada himpunan entitas A.
c. Banyak Ke Banyak (Many To Many)
Setiap entitas pada himpunan entitas A dapat berhubungan dengan banyak entitas
Bab ini membahas mengenai desain keseluruhan system yang dibuat yang meliputi desain Data Flow Diagram (DFD), desain entity relationship diagram (ERD),desain basis data,desain interface
3.1 Analisa Sistem
Sistem yang dirancang saat ini adalah jika pelanggan ini ingin melakukan transaksi pada sistem. Pelangaan tersebut harus mendaftarkan diri dalam sistem, setelah melakukan pendaftaran user tersebut dapat melakukan kegiatan memilih produk atau barang yang ingin dibeli.
Jika telah memilih barang yang telah ditentukan user dapat melakukan rekues ke sistem dengan cara menekan tombol submit atau checkout. Jika masih ingin melanjutkan belanja user dapat memilih tombol lanjutkan belanja apabila user memilih produk lain. Jika dirasa cukup user tinggal menekan tombol checkout dan disitu diperlihatkan perhitungan biaya yang harus dibayar oleh user.
Setelah melakukan transaksi petugas memproses data atau pesanan dalam sistem yang dimana terdapat detail produk,alamat dan biaya yang dikeluarkan oleh user. Yang selanjutkan akan dilajutkan pada pihak ketiga dalam hal ini jasa
pengiriman yang akan mengirim barang atau produk yang telah dipesan sebelumya.
3.2 Perancangan Sistem
Perancangan sistem ini menjelaskan tentang konsep dari sistem yang akan dibuat. Mulai dari penjelasan tentang deskripsi umum sistem, proses-proses akan dijabarkan dalam perancangan terhadap sistem, maka ada dua model yang dipergunakan dalam melakukan desain sistem yaitu process modeling dengan menggunakan Data Flow Diagram (DFD) dan data modeling dengan menggunakan Entity Relationship Diagram (ERD).
3.2.1 Deskripsi Umum Sistem
a) User membutuhkan koneksi internet jika ingin memilih produk atau melakukan transaksi
b) Setelah user memilih produk yang di ingingkan , konfirmasi ditangani oleh petugas
c) Petugas mengurus konfirmasi barang atau produk pesanan user, user diharuskan konfirmasi melalui email
d) Setelah petugas mengecek konfirmasi melalui email dan transaksi lewat atm.
e) Setelah transaksi dinyatakan selesai , barang dikirim melalui jasa pengiriman dalam hal ini jasa pengiriman merupakan pihak 3.
f) Jasa pengiriman yang bertanggung jawab atas pengiriman produk hingga sampai ke tempat tujuan.
3.2.2 DFD (Data Flow Diagram)
3.2.2.1Konteks Diagram
Data flow Diagram yang pertama kali digambar adalah level teratas dan diagram ini disebut dengan context diagram. Terdapat 2 entitas utama dalam sistem ini, yaitu: member & petugas. Untuk lebih jelasnya dapat dilihat pada Gambar 3.2:
Gambar 3.2 Konteks diagram
3.2.2.2DFD Level 1
DFD level 1 untuk overview diagram atau diagram yang lebih terinci berdasarkan proses di bagian level teratas atau context diagram. DFD level 1 merupakan pengembangan dan penjelasan secara terinci dan jelas dari diagram konteks. Pada DFD level 1 akan terdapat beberapa proses yang terhubung dengan satu atau beberapa entitas dan data store. DFD level 1 merupakan hasil compose atau penguraian atau penggabungan dari konteks diagram yang telah dibuat. Berikut ini adalah data flow diagram level 1 dari sistem e commerce music store:
Laporan Konfirmasi
Data Kategori Data Label Produsen Data Product
1 Proses Login
Sebelum menjalankan sistem, petugas diharuskan melakukan login terlebih dahulu dengan menginputkan username dan password. Jika petugas tidak terdaftar atau tidak ada dalam database. Maka petugas harus mendaftarkan pada administrator
2 Proses Mengelolah data
product,input kategori sehingga data tersebut masuk ke dalam sistem yang berjalan pada saat itu.
3 Proses Mendaftar
Dalam proses ini member diharusakan menginputkan detail tentang dirinya,dalam proses ini menginput data member dan input data kode pos sehingga ke depannya bisa digunakan untuk kepentingan transaksi.
4 Proses Pemesanan Musik
Dalam proses ini member yang telah mendaftar atau registrasi pada proses sebelumnya di ijinkan untuk melakukan pemesan atau transaksi dalam sistem e commerce music store.
5 Proses Konfirmasi
Dalam proses ini sistem menerima pemesan berupa [id_order] dari member yang telah mendaftar dan output dari proses ini adalah memberikan laporan konfirmasi belanja dari sistem kepada user atau pengguna yang dimaksud disini adalah member.
3.2.2.3 DFD Level 2
penggabungan dari DFD level 1. Berikut ini adalah data flow diagram level 2 dari sistem e commerce music store:
Pada level 2 ini terdapat beberapa sub proses yang telah di decompose pada DFD level 1 yaitu proses Login,mengolah data,mendaftar,konfirmasi,pemesanan masuk
1 Sub Proses Login
id petugas
Inputan Data Petugas Data Petugas
Input Data Petugas Petugas
1
entry login
2
mengolah data login
petugas
Gambar 3.4 Tampilan Form Sub Proses Login
2 Sub Proses Mendaftar
Gambar 3.5 Tampilan Sub Proses Mendaftar
Pada sub proses ini dijelaskan tentang pendaftaran member,member baru menginputkan atau mengisi field –field atau kolom yang telah disediakan member menginput data member dan data di simpan ke data store member sedangkan data kodepos di simpan ke data store kode pos setelah selesai data tersebut akan diolah ke dalam system yang sedang berjalan.
3 Sub Proses Pemesanan Musik
id order detail
Gambar 3.6 Tampilan Sub Proses Pemesanan Musik
store mengeluarkan output berupa id order detail ke sistem yang berjalan saat itu
4 Sub Proses Konfirmasi
Laporan Konfirmasi
Gambar 3.7 Tampilan Sub Proses Konfirmasi
Pada sub proses konfirmasi ini dijelaskan tentang konfirmasi pemesanan member setelah sebelumnya order atau pemesanan telah dilakukan. Sistem mengirim data konfirmasi ke dalam data store konfirmasi dan data store konfirmasi mengeluarkan output berupa laporan yang akan di proses ke dalam sistem dan data laporan konfirmasi tersebut dilaporan kepada user member
3.3 Perancangan Data
3.3.1 CDM (Conceptual Data Model)
Conceptual Data Model adalah rancangan dalam bentuk diagram sebelum pembuatan database secara detail. Model data konseptual ini dibuat tanpa harus mempertimbangkan DBMS apa yang nantinya dipakai, karena bentuk ini hanya sebuah konsep rancangan yang nantinya biasa digunakan oleh semua DBMS. Conceptual Data Model pada aplikasi ini mempresentasikan rancangan bisnis data konseptual yang nantinya aka digunakan dalam sistem ini. Pada konsep rancangan ini dibuat dengan menggunakan Power Designer 12. untuk lebih jelasnya dapat dilihat pada Gambar 3.8 berikut:
kateg
Vari abl e characters (15) Vari abl e characters (20) Vari abl e characters (20)
<M > i d_petugas <pi >
M ember i d_m em ber
usernam e_member password_m em ber ful l name_m em ber em ai l _m em ber kel am i n_m em ber pekerj aan_member tel epon_m em ber ttl _m em ber al am at sesi
<pi > Integer
Vari abl e characters (20) Vari abl e characters (20) Vari abl e characters (50) Vari abl e characters (30) Vari abl e characters (10) Vari abl e characters (20) Vari abl e characters (15) Vari abl e characters (15) Vari abl e characters (50) Vari abl e characters (50)
<M >
Vari abl e characters (15 i d_kategori <pi >
Product
Vari abl e characters (30) Num ber (8,0) Vari abl e characters (30) Integer
Num ber (10,0) Vari abl e characters (10) Vari abl e characters (30) Num ber (8,0) i d_order <pi >
Konfi rmasi i d_konfi rm asi
tgl _konfi rm asi tgl _ki ri m
<pi > Vari abl e characters (30) Date
Date
<M > i d_konfi rm asi <pi >
Kode Pos
Vari abl e characters (2 Vari abl e characters (3 Vari abl e characters (3 Characters (5) i d_kode_pos <pi >
l abel _produsen i d_l abel
nam a_l abel
<pi > Integer
Vari abl e characters (30) <M > orddtl oi d <pi >
news
Vari abl e characters (250) Vari abl e characters (50) Vari abl e characters (100) T ext Identi fi er_1 <pi >
3.3.2 PDM (Physical Data Model)
PDM (Physical Data Model) adalah sebuah model struktur fisik dari sebuah database yang mempertimbangkan DBMS dan struktur data penyimpanan. PDM merupakan representasi fisik dari database yang akan dibuat dengan mempertimbangkan DBMS (Database Management System) yang akan digunakan. Physical data model merupakan model yang menggunakan sejumlah tabel untuk menggambarkan data serta hubungan antara data-data tersebut. Setiap tabel mempunyai sejumlah kolom di mana setiap kolom memiliki nama yang unik. Untuk lebih jelasnya dapat dilihat pada Gambar 3.9 di bawah ini:
FK_KAT EGORI
3.4 Perancangan Table
Berikut ini adalah database relational berdasarkan struktur tabel yang telah di generate dari physical data model yang telah dibuat. Antara lain adalah:
a. Tabel Petugas
Tabel ini digunakan untuk menyimpan record dari data petugas,record yg dimaksud adalah ID,User_prev,Nama & Password. Berikut adalah table petugas di bawah ini :
Primary key (ID_PETUGAS) ; Tabel T_Petugas
Tabel 3.1 Tabel Petugas
b. Tabel Kategori
Tabel ini digunakan untuk menyimpan record dari data kategori yang terdiri dari (ID_KATEGORI,KATEGORI). Berikut adalah table kategori dibawah ini :
Primary key (ID_KATEGORI)
c. Tabel Kode Pos
Tabel ini digunakan untuk menyimpan record dari data kode pos yang terdiri dari
(ID_KODE_POS,KECAMATAN,KOTA,PROPINSI,KODE_POS). Berikut adalah table kode pos dibawah ini :
Primary key (ID_KODE_POS)
Tabel 3.3 Tabel Kode Pos
d. Tabel Konfirmasi
Tabel ini digunakan untuk menyimpan data produk yg yang akan dikirim kepada user atau pelanggan setelah melalui proses pemesanan. Berikut adalah tabel konfirmasi :
Primary key (ID_KONFIRMASI)
e. Tabel Label
Tabel ini digunakan untuk menyimpan record (ID_LABEL & NAMA_LABEL) label disini adalah nama label dari suatu perusahaan musik. Berikut adalah tabel label
Primary Key (ID_LABEL)
Tabel 3.5 Tabel Label
f. Tabel Member
Tabel ini digunakan untuk menyimpan record data member,setiap detail dari member di masukkan pada tabel member ini.Berikut ada tabel member
Primary Key (ID_MEMBER)
g. Tabel News
Tabel ini digunakan untuk menampung berita berita terbaru seputar dunia hiburan dalam tabel ini yang dimaksud adalah content musik saja. Berikut adalah tabel news
Primary Key (ID_NEWS)
Tabel 3.7 Tabel News
h. Tabel Order_Detail
Tabel ini digunakan untuk menampung data atau record dari tabel order dan tabel produk,sehingga detail per order bisa disimpan secara baik dan tersusun. Berikut adalah tabel order_detail
Primary key (ORDDTLOID)
i. Tabel Order_Mst
Tabel ini digunakan untuk menampung semua data atau record dari data order.Berikut ini adalah tabel Order_Mst
Primary key (ID_ORDER)
Tabel 3.9 Tabel Order_Mst
j. Tabel Produk
Tabel ini digunakan untuk menampung semua data atau record yang berhubungan dengan produk. Berikut ini adalah tabel Produk
Primary key (ID_ALBUM)
Tabel 3.10 Tabel Produk
3.5 Perancangan Antar Muka
Perancangan antarmuka merupakan perancangan halaman aplikasi yang berinteraksi langsung antara sistem dengan pengguna. Perancangan antarmuka sistem merupakan salah satu bagian penting dalam tahap perancangan sistem. Dalam merancang antar muka aplikasi harus memudahkan pengguna dalam mengoperasikan sistem atau aplikasi tersebut.
Konsep rancangan yang sangat penting untuk mendesain halaman web adalah resolusi monitor. Terdapat 3 buah resolusi yang umum digunakan pada monitor, diantaranya 640x480, 800x600, 1024x768 pixel.
Gambar 3.10 Tampilan Rancang Bangun Utama Website
Pada Gambar 3.10 merupakan sketsa awal perancangan muka dari sistem yang akan dibuat. Yang nantinya akan digunakan oleh user atau member dalam melakukan kegiatan bertransaksi.
HEADER
Menu | Menu | Menu |
Search
CONTENT
WEB
Menu Menu Menu
HEADER
Menu
CONTENT
MenuMenu
ADMIN
MenuMenu
Gambar 3.11 Tampilan Rancang Bangun Halaman Kerja Admin
Pada Gambar 3.11 merupakan sketsa awal perancangan muka dari administrator yang berguna untuk mengatur sistem, misal :transaksi,tambah stock,tambah katalog dan lain-lain.
3.6 Perancangan Biaya
Pada perancangan ini digunakan untuk menentukan batasan biaya yang digunakan untuk membangun sistem ini secara singkat dan seminimal mungkin. Diasumsikan sistem operasi dan program pendukung sudah berlisensi.
1.Perancagan Sistem Rp.1.500.000,-
2.Hosting & Domain (pertahun) Rp. 500.000,-
3.Modal Produk Rp. 5.000.000,-
Total biaya yang dihabiskan dalam perancangan sistem ini sebesar
Pada bab IV ini akan dibahas mengenai implementasi dari rancangan sistem yang telah dibuat pada bab III. Bagian implementasi sistem kali ini meliputi: lingkungan implementasi, implementasi proses, dan implementasi antarmuka.
4.1 Lingkungan Implementasi
Pada bagian ini akan dijelaskan mengenai perangkat keras dan perangkat lunak yang digunakan pada implementasi sistem ini.
Perangkat keras:
- Notebook dengan processor Intel Core2Duo 2,2 Ghz. - Memori sodimm 1 GB.
Perangkat lunak:
- Sistem Operasi Windows XP SP2
- ApacheFriends XAMPP (basic package) version 1.6.3a - Power Designer 6 32bit (membuat dfd)
- MySQL ver 5 (database) - SQLyog 5.01 (database editor)
- Adobe Dreamweaver CS3 (script editor) - Photoshop CS3 (mengolah template) - Mozilla Firefox version 3.6.12
- Sybabase Power Designer 12.5 ( membuat cdm dan pdm)
4.2 Implementasi Data
Pada tahap ini akan dibahas mengenai implementasi data dari perancangan data yang telah dibahas sebelumnya. Dari hasil generate database didapat script untuk membuat tabel-tabel dalam database yang akan dibuat. (Gambar 4.1). disertakan pula cara manual dalam menjalankan aplikasi ini tanpa terhubung dengan koneksi internet yaitu melalui XAMPP, yaitu dengan menjalankan 2 service proses : apache start dan mysql start. Bisa di lihat pada (Gambar 4.2)
Table structure for table `kategori` --
CREATE TABLE `kategori` (
`ID_KATEGORI` int(11) NOT NULL auto_increment, `KATEGORI` varchar(15) default NULL,
PRIMARY KEY (`ID_KATEGORI`)) ENGINE=MyISAM DEFAULT CHARSET=latin1 AUTO_INCREMENT=13 ;
Table structure for table `guestbook` --
CREATE TABLE `guestbook` (
`id` int(10) NOT NULL auto_increment,
`tgl` varchar(200) collate latin1_general_ci NOT NULL default '', `name` varchar(200) collate latin1_general_ci NOT NULL default '', `email` varchar(255) collate latin1_general_ci NOT NULL default '', `address` varchar(255) collate latin1_general_ci default NULL, `isi` text collate latin1_general_ci NOT NULL,
PRIMARY KEY (`id`)
) ENGINE=MyISAM DEFAULT CHARSET=latin1 COLLATE=latin1_general_ci AUTO_INCREMENT=4 ;
Table structure for table `kode_pos` --
CREATE TABLE `kode_pos` (
`ID_KODE_POS` int(11) NOT NULL, `KECAMATAN` varchar(20) default NULL, `KOTA` varchar(30) default NULL, `PROPINSI` varchar(30) default NULL, `KODE_POS` char(5) default NULL, PRIMARY KEY (`ID_KODE_POS`)
) ENGINE=MyISAM DEFAULT CHARSET=latin1;
Table structure for table `konfirmasi` --
CREATE TABLE `konfirmasi` (
Gambar 4.1 Script Database
`ID_KONFIRMASI` varchar(30) NOT NULL, `ID_PETUGAS` int(11) default NULL, `ID_ORDER` int(11) default NULL, `TGL_KONFIRMASI` date default NULL, `TGL_KIRIM` date default NULL, PRIMARY KEY (`ID_KONFIRMASI`), KEY `FK_RELATIONSHIP_4` (`ID_ORDER`), KEY `FK_RELATIONSHIP_7` (`ID_PETUGAS`) ) ENGINE=MyISAM DEFAULT CHARSET=latin1;
Table structure for table `label_produsen` --
CREATE TABLE `label_produsen` (
`ID_LABEL` int(11) NOT NULL auto_increment, `NAMA_LABEL` varchar(30) default NULL, PRIMARY KEY (`ID_LABEL`)
) ENGINE=MyISAM DEFAULT CHARSET=latin1 AUTO_INCREMENT=7 ;
Table structure for table `member` --
CREATE TABLE `member` (
`ID_MEMBER` int(11) NOT NULL auto_increment, `KODE_POS` int(11) default NULL,
`USERNAME_MEMBER` varchar(20) default NULL, `PASSWORD_MEMBER` varchar(20) default NULL, `FULLNAME_MEMBER` varchar(50) default NULL, `EMAIL_MEMBER` varchar(30) default NULL, `KELAMIN_MEMBER` varchar(10) default NULL, `PEKERJAAN_MEMBER` varchar(20) default NULL, `TELEPON_MEMBER` varchar(15) default NULL, `TTL_MEMBER` date default NULL,
`ALAMAT` varchar(50) default NULL, `SESI` varchar(100) default NULL, `TGL_DAFTAR` varchar(20) default NULL, PRIMARY KEY (`ID_MEMBER`),
KEY `FK_RELATIONSHIP_6` (`KODE_POS`)
) ENGINE=MyISAM DEFAULT CHARSET=latin1 AUTO_INCREMENT=8 ;
Table structure for table `news` --
CREATE TABLE `news` (
`id` int(3) NOT NULL auto_increment,
`news_kategori` varchar(255) collate latin1_general_ci default NULL, `news_penulis` varchar(255) collate latin1_general_ci default NULL, `news_judul` varchar(255) collate latin1_general_ci NOT NULL default '', `news_head` text collate latin1_general_ci NOT NULL,
`news_isi` text collate latin1_general_ci NOT NULL,
`news_gambar` varchar(255) collate latin1_general_ci NOT NULL default '', `news_hit` int(3) NOT NULL default '0',
`news_tanggal` varchar(255) collate latin1_general_ci NOT NULL default '', PRIMARY KEY (`id`)
) ENGINE=MyISAM DEFAULT CHARSET=latin1 COLLATE=latin1_general_ci AUTO_INCREMENT=12 ;
Table structure for table `order_detail` --
CREATE TABLE `order_detail` (
Gambar 4.1 Script Database Aplikasi Jual Beli Online Pada Pasar Musik `ORDDTLOID` int(11) NOT NULL auto_increment,
`ID_ORDER` int(11) default NULL, `ID_ALBUM` int(11) default NULL, `JML_ITEM` char(8) default NULL, `TOTAL_HARGA` char(8) default NULL, PRIMARY KEY (`ORDDTLOID`),
KEY `FK_RELATIONSHIP_10` (`ID_ALBUM`), KEY `FK_RELATIONSHIP_9` (`ID_ORDER`)
) ENGINE=MyISAM DEFAULT CHARSET=latin1 AUTO_INCREMENT=32 ;
Table structure for table `order_mst` --
CREATE TABLE `order_mst` (
`ID_ORDER` int(11) NOT NULL auto_increment, `ID_KONFIRMASI` varchar(30) default NULL, `ID_MEMBER` int(11) default NULL,
`TGL_ORDER` varchar(20) default NULL, `VAL_ORDER` varchar(20) default NULL, `JAM_ORDER` time default NULL, PRIMARY KEY (`ID_ORDER`),
KEY `FK_RELATIONSHIP_3` (`ID_KONFIRMASI`), KEY `FK_RELATIONSHIP_5` (`ID_MEMBER`)
) ENGINE=MyISAM DEFAULT CHARSET=latin1 AUTO_INCREMENT=17 ;
Table structure for table `petugas` --
CREATE TABLE `petugas` (
`ID_PETUGAS` int(11) NOT NULL auto_increment, `USER_PREV` varchar(15) default NULL,
`USERNAME_PETUGAS` varchar(20) default NULL, `PASSWORD_PETUGAS` varchar(20) default NULL, `SESI` varchar(50) default NULL,
`AKTIF` int(4) default NULL, PRIMARY KEY (`ID_PETUGAS`)
) ENGINE=MyISAM DEFAULT CHARSET=latin1 AUTO_INCREMENT=2 ;
Table structure for table `product` --
CREATE TABLE `product` (
`ID_ALBUM` int(11) NOT NULL auto_increment, `ID_KATEGORI` int(11) default NULL,
`ID_LABEL` int(11) default NULL, `JUDUL` varchar(30) default NULL, `HARGA` decimal(8,0) default NULL, `MUSISI` varchar(30) default NULL, `TAHUN_EDAR` int(11) default NULL, `DISKON` decimal(10,0) default NULL, `STATUS` varchar(10) default NULL, `GMBR` varchar(30) default NULL, `STOCK` decimal(8,0) default NULL, `HIT_PESAN` int(4) default '0', `HIT_LIHAT` int(4) default '0', `CD_PATH` varchar(100) default NULL, PRIMARY KEY (`ID_ALBUM`),
KEY `FK_RELATIONSHIP_1` (`ID_KATEGORI`), KEY `FK RELATIONSHIP 8` (`ID LABEL`)
Untuk dapat menjalankan aplikasi XAMPP dibutuhkan service yang mendukung berjalannya aplikasi XAMPP yang sudah satu paket instalasinya yaitu apache dan mysql ,untuk lebih jelasnya bisa dilihat pada Gambar 4.2
Gambar 4.2 Service Apache dan Mysql yang Sedang Berjalan
Untuk dijadikan diindikator berjalannya 2 service tersebut bisa dilihat pada browser dengan mengetikan url atau alamat berikut http://localhost/xampp.
4.3 Implementasi Antar Muka
Pada tahap ini akan dijabarkan tentang implementasi antar muka dari aplikasi yang telah dibuat berdasarkan perancangan yang telah dibahas pada bab III. Di bab ini akan membahas 2 form utama yaitu : Form User dan Form Administator.
b) Form Katalog CD c) Form Berita d) Form Buku Tamu e) Form Keranjang Belanja f) Form Login
g) Form Pendaftaran Member h) Form Lupa Password i) Form Resensi CD j) Form Beli CD k) Form Order Lama
Sementara pada Form Administrator terdapat beberapa form,sebagai berikut :
a) Form Data Pemesanan b) Form Lihat Member c) Form Tambah Katalog CD
d) Form Tambah Kategori dan Lihat Kategori e) Form Input Label Produsen dan Lihat Data Label f) Form Input Berita dan Lihat Berita
g) Form Lihat Buku Tamu h) Form Tambah Petugas i) Form Lihat Grafik
4.3.1 Form Cari CD
Pada form ini diperuntukkan untuk user atau member yang ingin mencari CD yang akan dilihat atau dibeli, Pada form ini pencarian bisa dilakukan dengan cara mengetik judul cd atau nama musisinya.Untuk lebih jelasnya bisa dilihat pada Gambar 4.3
Gambar 4.3 Tampilan Form Cari CD
4.3.2 Form Katalog CD
Form ini dipergunakan untuk menampung semua index data dari CD yang telah di input oleh petugas maupun administrator
4.3.3 Form Berita
Form ini dipergunakan untuk mengupdate info mengenai artis atau musisi berserta berita mengenai album,konser dan lain-lain.Untuk lebih jelasnya dapat dilihat pada Gambar 4.5

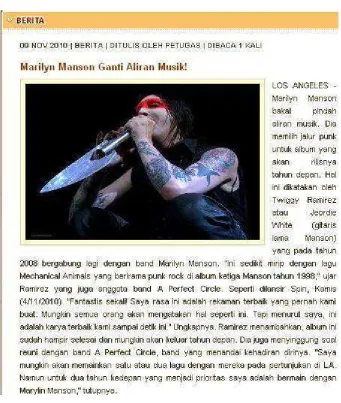

Gambar 4.5 Tampilan Form Berita
Form ini dipergunakan untuk menyampaikan kritik dan masukkan terhadap website ini yang tentu akan sangat membantu pengembangan ke depannya.
Gambar 4.6 Tampilan Form Buku Tamu
4.3.5 Form Keranjang Belanja
Form ini dipergunakan untuk menampung semua barang atau produk yang sebelumnya telah dipilih,Untuk tampilan Gambar 4.7 diasumsikan user telah mendaftar menjadi member.
4.3.6 Form Login
Form ini dipergunakan untuk keperluan member,agar dapat mengakses penuh seluruh fasilitas aplikasi ini,dengan login member dapat melakukan transaksi untuk keperluan membeli produk yang di inginkan.
Gambar 4.8 Tampilan Form Login 4.3.7 Form Pendaftaran Member
Form dipergunakan untuk user atau guest yang ingin membeli barang atau produk yang ditawarkan oleh website ini. User atau guest diharapkan mengisi data yang masih berlaku apabila nanti terjadi transaksi sistem dapat langsung merespon dengan baik.
4.3.8 Form Lupa Password
Dipergunakan untuk mengirim password kepada email member,apabila member tersebut lupa akan passwordnya sendiri. Untuk lebih jelasnya bisa dilihat pada Gambar 4.10
Gambar 4.10 Tampilan Form Lupa Password 4.3.9 Form Resensi CD
Dipergunakan untuk untuk melihat seberapa cd rekomendasi dari petugas atau administrator, yang bisa dipergunakan untuk user atau member untuk menentukan produk mana yang akan dibeli.berikut ini adalah contoh dari resensi cd dapat dilihat pada Gambar 4.11
4.3.10 Form Beli CD
Pada form ini dijelaskan bagaimana tata cara atau peraturan yang dilakukan sebelum bertransaksi dan selesai bertransaksi. Untuk lebih jelasnya dapat dilihat pada Gambar 4.12
Gambar 4.12 Tampilan Form Beli CD
4.3.11 Form Order Lama
Gambar 4.13 Tampilan Form Order Lama 4.3.12 Form Data Pemesanan
Form ini digunakan oleh petugas untuk mengecek pesanan dari para member dan selanjutnya akan dikonfirmasi pesanannya.
Gambar 4.14 Tampilan Form Data Pemesanan
4.3.13 Form Lihat Member
Gambar 4.15 Tampilan Form Lihat Member
4.3.14 Form Tambah Katalog CD
Form ini digunakan petugas untuk menambahkan produk baru ke dalam sistem sehingga produk yang ditawarkan atau dipasarkan begitu variatif sehingga menarik banyak peminat untuk mengakses website ini.
4.3.15 Form Tambah Kategori dan Lihat Kategori
Form ini digunakan petugas untuk menambah kategori musik apabila belum ada di list
Gambar 4.17 Tampilan Form Tambah Kategori
Sedangkan untuk tampilan lihat kategori yang sudah terlebih dahulu dimasukkan,dapat dilihat pada Gambar 4.18
4.3.16 Form Input Label Produsen dan Lihat Data Label
Form ini digunakan untuk memasukkan label produsen dari artis atau musisi dalam mengeluarkan karya atau albumnya.
Gambar 4.19 Tampilan Form Input Label Produsen
Sedangkan untuk melihat beberapa kategori yang telah tersedia dapat dilihat pada form lihat data label produsen pada Gambar 4.20
4.3.17 Form Input Berita dan Lihat Berita
Form ini digunakan oleh petugas untuk memasukkan berita tentang artis atau musisi dan hal-hal yang berhubungan dengan musisi maupun karyanya.
Gambar 4.21 Tampilan Form Input Berita
Sedang untuk form lihat berita dapat dilihat pada dibawah ini
4.3.18 Form Lihat Buku Tamu
Form ini digunakan petugas untuk melihat isi buku tamu yang telah diisi oleh member.
Gambar 4.23 Tampilan Form Buku Tamu
4.3.19 Form Tambah Petugas
Form ini digunakan untuk menambah pertugas ke dalam sistem jika dirasa diperlukan penambahan petugas.
4.3.20 Form Lihat Grafik
Form ini digunakan untuk menampilkan grafik atau statistik dari data produk yang dipesan. Untuk lebih jelasnya akan dibahas pada bab V dan bisa dilihat pada gambar 4.25
Gambar 4.25 Tampilan Form Lihat Grafik
Form Logout Administrator 4.3.21
Form ini digunakan oleh petugas setelah semua urusan dengan sistem berakhir dan demikian adalah tampilan logout administrator
