BAB I
PENDAHULUAN

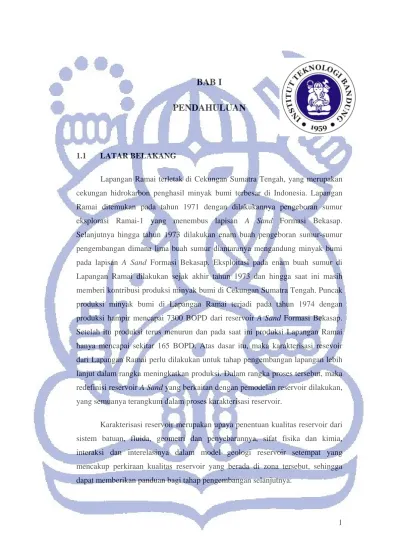

1.1 LATAR BELAKANG
Lapangan Ramai terletak di Cekungan Sumatra Tengah, yang merupakan cekungan hidrokarbon penghasil minyak bumi terbesar di Indonesia. Lapangan Ramai ditemukan pada tahun 1971 dengan dilakukannya pengeboran sumur eksplorasi Ramai-1 yang menembus lapisan A Sand Formasi Bekasap. Selanjutnya hingga tahun 1973 dilakukan enam buah pengeboran sumur-sumur pengembangan dimana lima buah sumur diantaranya mengandung minyak bumi pada lapisan A Sand Formasi Bekasap. Eksploitasi pada enam buah sumur di Lapangan Ramai dilakukan sejak akhir tahun 1973 dan hingga saat ini masih memberi kontribusi produksi minyak bumi di Cekungan Sumatra Tengah. Puncak produksi minyak bumi di Lapangan Ramai terjadi pada tahun 1974 dengan produksi hampir mencapai 7300 BOPD dari reservoir A Sand Formasi Bekasap. Setelah itu produksi terus menurun dan pada saat ini produksi Lapangan Ramai hanya mencapai sekitar 165 BOPD. Atas dasar itu, maka karakterisasi resevoir dari Lapangan Ramai perlu dilakukan untuk tahap pengembangan lapangan lebih lanjut dalam rangka meningkatkan produksi. Dalam rangka proses tersebut, maka redefinisi reservoir A Sand yang berkaitan dengan pemodelan reservoir dilakukan, yang semuanya terangkum dalam proses karakterisasi reservoir.
Karakterisasi reservoir merupakan upaya penentuan kualitas reservoir dari sistem batuan, fluida, geometri dan penyebarannya, sifat fisika dan kimia, interaksi dan interelasinya dalam model geologi reservoir setempat yang mencakup perkiraan kualitas reservoir yang berada di zona tersebut, sehingga dapat memberikan panduan bagi tahap pengembangan selanjutnya.
Dengan dilakukannya karakterisasi reservoir pada interval A Sand Formasi Bekasap di Lapangan Ramai, diharapkan dapat memberikan hasil dan gambaran untuk melihat potensi pengembangan Lapangan Ramai lebih lanjut.
1.2 MAKSUD DAN TUJUAN
Reservoir A Sand Formasi Bekasap di Lapangan Ramai sudah diekploitasi sejak akhir tahun 1973. Dalam rangka mengetahui potensi lapangan ini untuk dilakukan pengembangan lapangan lebih lanjut, maka perlu dilakukannya karakterisasi reservoir pada lapangan ini.
Penelitian ini bermaksud untuk melakukan karakterisasi reservoir untuk memprediksi distribusi dan geometri lingkungan pengendapan berserta sifat fisiknya yang sesuai dengan konsep geologi, dalam tatanan ruang kerangka struktur geologi (grid cells 3D), berdasarkan metoda geostatistik yang mempertimbangkan hubungan spasial antar variabel data sumur. Sehingga tujuan dari penelitian ini adalah pemodelan geometri dan petrofisika reservoir A Sand Formasi Bekasap di Lapangan Ramai.
1.3 BATASAN PERMASALAHAN
Pemodelan dalam karakteristik reservoir mencakup integrasi berbagai data yang melibatkan berbagai disiplin ilmu. Objek penelitian adalah Reservoir A Sand Formasi Bekasap di Lapangan Ramai. Pembahasan yang akan dilakukan pada penelitian ini meliputi :
• Pemetaan struktur dan geometri tubuh reservoir.
Pemetaan ini berdasarkan hasil korelasi antar sumur dan seismik di Lapangan Ramai yang melibatkan tujuh sumur sebagai data masukan.
Hasil dari pemetaan ini berupa peta struktur bawah permukaan yang menjadi batas tubuh reservoir dan peta geometri lingkungan pengendapan reservoir yang mencerminkan penyebaran tubuh reservoir yang realistis. • Pemodelan petrofisika reservoir yang terdiri dari Vshale (Vsh), dan
porositas (Φ).
Pemodelan petrofisika bertujuan untuk mengetahui kualitas reservoir. Dalam penelitian ini parameter kualitas reservoir yang diteliti adalah Vshale yang mengindikasikan kebersihan suatu reservoir dan porositas yang mengindikasikan kemampuan reservoir dalam menampung fluida.
1.4 LOKASI PENELITIAN
Lokasi daerah penelitian berada pada Lapangan Ramai di Cekungan Sumatra Tengah. Lapangan ini terletak sekitar 60 km ke arah barat dari kota Pekanbaru. Lapangan Ramai berada di dalam Blok Rokan, yang merupakan daerah konsensus milik PT. Chevron Pacific Indonesia (Gambar 1.1).
1.5 SUMBER DATA
Data yang digunakan dalam penyusunan penelitian ini seluruhnya berasal dari PT. Chevron Pacific Indonesia yang terdiri dari :
• Log sumur
• Batuan inti (core) dan batuan inti samping (side-wall core/SWC) • Porositas batuan
• Seismik 2D
• Laporan analisis biostratigrafi • Uji produksi
• Laporan penelitian terdahulu
Berdasarkan data-data tersebut selanjutnya dilakukan pengumpulan, pemilihan serta kontrol kualitas (QC) serta apabila diperlukan dilakukan pengolahan lebih lanjut untuk mendapatkan data yang akan dipergunakan dalam analisis seperti telah dijabarkan di atas.
Log Sumur

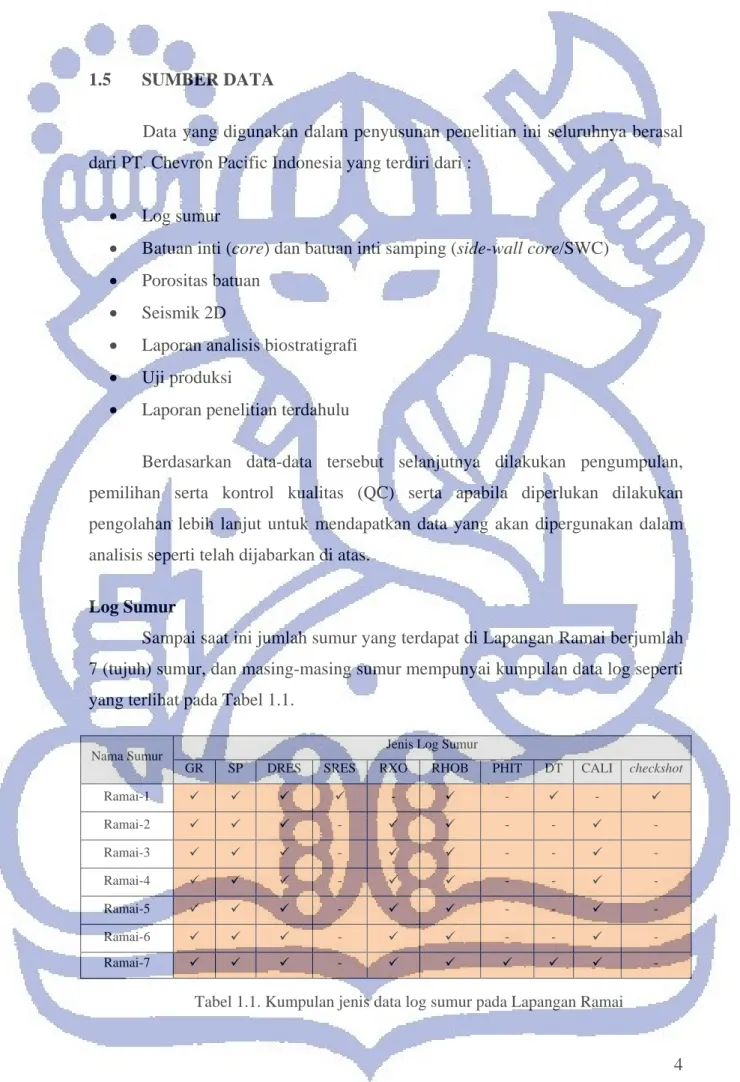

Sampai saat ini jumlah sumur yang terdapat di Lapangan Ramai berjumlah 7 (tujuh) sumur, dan masing-masing sumur mempunyai kumpulan data log seperti yang terlihat pada Tabel 1.1.
Nama Sumur Jenis Log Sumur
GR SP DRES SRES RXO RHOB PHIT DT CALI checkshot
Ramai-1 9 9 9 9 - 9 - 9 - 9 Ramai-2 9 9 9 - 9 9 - - 9 - Ramai-3 9 9 9 - 9 9 - - 9 - Ramai-4 9 9 9 - 9 9 - - 9 - Ramai-5 9 9 9 - 9 9 - - 9 - Ramai-6 9 9 9 - 9 9 - - 9 - Ramai-7 9 9 9 - 9 9 9 9 9 -
Data Batuan Inti (Core) dan Batuan Inti Samping (Side-wall core/SWC)
Data batuan inti terdapat pada 1 (satu) sumur, yaitu sumur Ramai-7. Sedangkan data batuan inti samping terdapat pada 6 (enam) sumur (Ramai-1, Ramai-2, Ramai-3, Ramai-4, Ramai-5, dan Ramai-6) yang mencakup hampir semua kedalaman sumur.
Porositas Batuan
Perhitungan porositas batuan dilakukan oleh CPI dalam Laporan Internal CPI (1973) yang didapatkan dari perhitungan porositas batuan pada conto batuan inti di sumur Ramai-7, dengan jumlah conto perhitungan porositas sebanyak 5 (lima) buah.
Seismik 2D
Data geofisika yang terdapat di Lapangan Ramai berupa data seismik 2D sebanyak 14 (empat belas) lintasan seismik dengan panjang total ±87,375 km.
Laporan Analisis Biostratigrafi
Laporan analisis biostratigrafi dilakukan oleh Kadar (1999) dan PT.Geoservices (1999) dalam Laporan Internal CPI (2002) pada sumur Ramai-1. Hasil analisis tersebut digunakan untuk melengkapi hasil analisis reservoir pada Lapangan Ramai.
Uji Produksi
Data uji produksi meliputi hasil produksi fluida pada reservoir A Sand Formasi Bekasap di Lapangan Ramai dari Desember 1973 – Maret 2008.
Laporan Penelitian Terdahulu
Laporan-laporan tersebut merupakan laporan-laporan terdahulu di Lapangan Ramai yang telah dikerjakan oleh CPI. Laporan-laporan yang digunakan adalah sebagai berikut :
• Laporan Internal CPI, 1973, “Field Development Project Report of Ramai Field”.
• Laporan Internal CPI, 1999, “Waterflood Project Proposal of Ramai-5, Ramai Field”.
• Laporan Internal CPI, 2008, “Ramai Field Overview”.
1.6 METODA PENELITIAN
Penelitian ini dilakukan meliputi tiga tahap utama, yaitu tahap persiapan, tahap pengolahan dan analisis data, dan tahap penyusunan laporan.
1.6.1 Tahap Persiapan
Tahap persiapan ini bermaksud untuk memperoleh informasi dan gambaran geologi daerah penelitian, yang meliputi studi literatur, persiapan perlengkapan penelitian dan administrasi, pengumpulan serta pembahasan data dan hasil penelitian terdahulu di Lapangan Ramai, dan kontrol kualitas (QC) data.
1.6.2 Tahap Pengolahan dan Analisis Data
Tahapan ini bermaksud untuk melakukan karakterisasi dan pemodelan reservoir (Gambar 1.2). Reservoir yang menjadi target penelitian adalah reservoir A Sand Formasi Bekasap yang terletak di atas -1600 ft dpl.
Perangkat lunak pendukung yang digunakan yaitu :
• OpenWorks 2003.12 Application (Stratwork, Seiswork, SynTool, PostStack/PAL, TDQ, dan Z-MAP Plus/Powerview) untuk analisa tiap sumur dan antar sumur, korelasi, well-seismic tie, interpretasi seismik, dan pemetaan struktur bawah permukaan.
• Petrel 2005 untuk perhitungan petrofisika dan pemodelan reservoir.
Tahapan ini dilakukan selama ±51/2 bulan dan secara garis besar mencakup
Tahap I mencakup : • Korelasi antar sumur
• Korelasi/picking horizon seismik
• Pemetaan struktur top kedalaman dua dimensi
• Interpretasi lingkungan pengendapan dan pemetaan geometri reservoir • Perhitungan petrofisika reservoir berupa Vshale dan porositas
• Pemetaan Net Sand
Tahap II pada dasarnya adalah melakukan pemetaan dan pemodelan petrofisika reservoir dengan metode geostatistik. Tahap ini mencakup :
• Pembuatan stratigraphic grid (Sgrid)
• Analisis spatial property/parameters (analisis variogram) • Pemodelan Vshale
• Pemodelan porositas
1.6.3 Tahap Penyusunan Laporan
• Penyusunan laporan untuk pihak PT. Chevron Pacific Indonesia dilakukan di bawah bimbingan Ir. Ibnu Arif MSc. (Advisor Earth Scientist RMT Kotabatak-Petapahan SLS).
• Penyusunan laporan untuk pihak Program Studi Teknik Geologi ITB dilakukan di bawah bimbingan Dr. Ir. Dardji Noeradi MSc., diikuti dengan Kolokium dan Ujian Tugas Akhir.
Gambar 1.2. Diagram alir penelitian
