SB-700
Manual bagi Pengguna
Nikon Manual Viewer 2
Instal app Nikon Manual Viewer 2 pada ponsel pintar atau tablet Anda guna meninjau buku petunjuk kamera digital Nikon, kapan saja, di manapun Anda berada. Nikon Manual Viewer 2 dapat didownload bebas biaya dari App Store dan Google Play.
SB
-700
Fokus Otomatis Speedlight
Id
Persiapan
A
Terima kasih telah membeli Nikon Speedlight SB-700. Untuk
mengoptimalkan Speedlight Anda, harap baca manual bagi pengguna ini hingga tuntas sebelum digunakan.
Cara menemukan yang Anda cari
i Daftar Isi (0A-11)
Anda dapat mencari berdasarkan judul, seperti metode pengoperasian, mode lampu kilat atau fungsi lampu kilat.
i Indeks Q&A (0A-9)
Anda dapat mencari menurut tujuan Anda tanpa harus mengetahui
nama spesifi k atau istilah yang dicari.
i Indeks (0H-28)
Anda dapat mencari menggunakan indeks yang diurutkan sesuai abjad.
i Pemecahan Masalah (0H-1)
Ini bermanfaat jika ada masalah dengan Speedlight Anda.
Untuk Keselamatan Anda
Sebelum menggunakan Speedlight untuk pertama kalinya, bacalah petunjuk keamanan di dalam “Untuk Keselamatan Anda” (0A-14 – A-22).
A–3
Persiapan
A
❑ Dudukan Speedlight AS-22
❑ Wadah Difusi Nikon SW-14H
❑ Filter Lampu Pijar SZ-3TN
❑ Filter Lampu Neon SZ-3FL
❑ Wadah Ringan SS-700
❑ Manual bagi Pengguna (manual ini)
❑ Koleksi foto contoh
❑ Kartu garansi
SB-700
Filter Lampu Pijar SZ-3TN Filter Lampu Neon SZ-3FL
Wadah Difusi Nikon SW-14H
Wadah Ringan SS-700
Dudukan Speedlight AS-22
Komponen yang disertakan
Periksa bahwa semua komponen yang dicantumkan di bawah disertakan bersama SB-700. Jika salah satu komponen ada yang hilang, segera beri tahu toko tempat Anda membeli atau penjual SB-700.
Persiapan
A
SB-700 adalah Speedlight berperforma tinggi yang kompatibel denganTentang SB-700
Sistem Pencahayaan Kreatif Nikon (CLS) dengan nomor panduan 28/39 (ISO 100/200, m) (pada posisi kepala zoom 35 mm pada Nikon format FX dengan pola penyinaran standar, 20 °C).
Kamera yang kompatibel dengan CLS
Kamera SLR digital Nikon (Nikon format FX/DX) (kecuali seri D1 dan D100), F6, kamera COOLPIX (A, P7800, P7700, P7100, P7000, P6000)
Tentang manual bagi pengguna ini
Buku petunjuk ini telah disusun dengan asumsi bahwa SB-700 akan digunakan pada kamera yang kompatibel dengan CLS dan lensa CPU (0A-5). Untuk mengoptimalkan Speedlight Anda, harap baca manual bagi pengguna ini hingga tuntas sebelum digunakan.
• Untuk penggunaan dengan kamera SLR yang tidak kompatibel dengan CLS, lihat “Untuk Digunakan pada Kamera SLR yang tidak Kompatibel dengan CLS.” (0F-1)
• Untuk digunakan pada kamera COOLPIX yang kompatibel dengan i-TTL (P5100, P5000, E8800, E8700, E8400), lihat “Untuk Digunakan pada Kamera COOLPIX.” (0G-1)
• Bagian “Koleksi foto contoh” memberikan gambaran singkat mengenai kemampuan fotografi lampu kilat SB-700 dengan foto-foto contoh.
A–5
Persiapan
A
v
Menjelaskan hal yang perlu Anda perhatikan secarakhusus untuk mencegah tidak berfungsinya atau rusaknya Speedlight.
t
Termasuk informasi atau kiat agar Speedlight mudahdigunakan.
0
Rujukan pada halaman lain dalam manual iniIkon yang digunakan dalam buku petunjuk ini
t
Kiat mengenali lensa CPU NIKKORLensa CPU memiliki kontak CPU.
• SB-700 tidak dapat dipakai pada lensa IX-Nikkor.
Persiapan
A
Pengaturan default: fungsi dan mode pengaturan pada saat pembelianPeristilahan
Sistem Pencahayaan Kreatif Nikon (CLS): sistem pencahayaan yangmemungkinkan berbagai fungsi fotografi lampu kilat dengan komunikasi yang telah ditingkatkan antara Nikon Speedlights dan kamera
Pola penyinaran: jenis kontrol cahaya penyinaran di tepi; SB-700 menyediakan tiga pola penyinaran, standar, rasio pusat, dan rata.
Format FX/Format DX: Jenis area gambar kamera SLR digital Nikon (Format FX: 36 × 24, Format DX: 24 × 16)

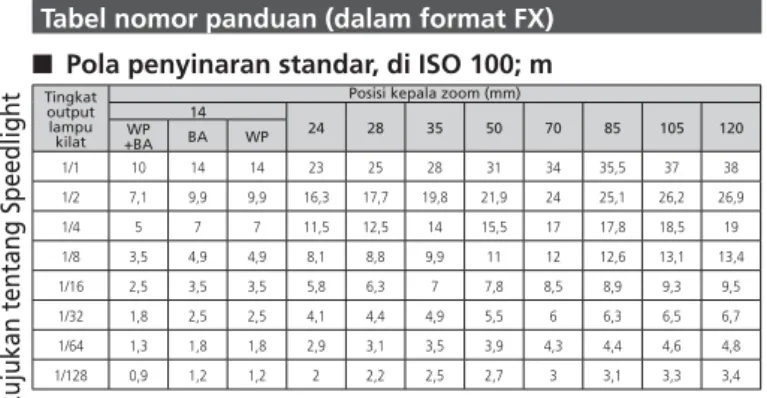

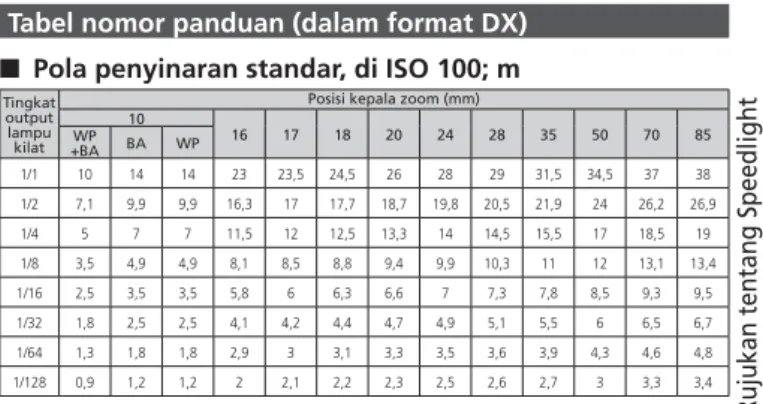

Nomor panduan (GN): jumlah cahaya yang dihasilkan oleh unit lampu kilat; GN = jarak lampu kilat-dengan-subjek (m) × angka-f bukaan kamera (ISO 100) Posisi kepala zoom: posisi kepala zoom Speedlight; sudut liput berubah seiring
dengan perubahan posisi kepala zoom.
Jarak output lampu kilat yang efektif: jarak lampu kilat-dengan-subjek dengan output lampu kilat yang telah disesuaikan dengan benar Jarak jangkauan output lampu kilat yang efektif: adalah jarak dari
jangkauan ouput lampu kilat yang efektif
Kompensasi lampu kilat: perubahan output lampu kilat yang disengaja untuk memperoleh kecerahan subjek yang diinginkan
A–7
Persiapan
A
Mode i-TTL: mode lampu kilat di mana SB-700 menyala, menyalakan kilatan awalmonitor, dan kamera mengukur cahaya yang terpantul dan mengontrol output lampu kilat SB-700.
Kilatan awal monitor: kilatan yang hampir tidak terlihat dipancarkan sebelum kilatan sebenarnya yang memungkinkan kamera mengukur cahaya yang terpantul pada subjek
i-TTL lampu kilat-pengisi seimbang: jenis mode i-TTL mode yang tingkat output lampu kilatnya disesuaikan dengan pencahayaan yang cukup seimbang dari subjek utama dan latar
i-TTL standar: jenis mode i-TTL dimana tingkat output lampu kilatnya disesuaikan dengan pencahayaan yang tepat dari subjek utama, apa pun kecerahan latarnya
Mode lampu kilat manual: mode lampu kilat dengan tingkat output lampu kilat dan bukaan disetel secara manual untuk memperoleh pencahayaan yang diperlukan
Mode lampu kilat manual prioritas-jarak: mode lampu kilat manual dengan prioritas-jarak; jarak lampu kilat-dengan-subjek ditetapkan dan tingkat output lampu kilat Speedlight disesuaikan dengan pengaturan kamera.
Langkah: satuan kecepatan rana atau perubahan bukaan; perubahan satu langkah menurunkan setengah/menaikkan dua kali jumlah cahaya yang memasuki kamera
EV (Nilai Pencahayaan): setiap kenaikan 1 dalam nilai pencahayaan sama dengan satu langkah perubahan dalam pencahayaan, yang dibuat dengan menurunkan setengah/menaikkan dua kali kecepatan rana atau bukaan
Persiapan
A
Fotografi multi unit lampu kilat nirkabel: fotografi multi unit lampu kilat nirkabel yang menyala secara bersamaan
Unit lampu kilat master: unit lampu kilat yang memerintahkan unit lampu kilat jarak jauh dalam fotografi dengan multi unit lampu kilat.
Unit lampu kilat jarak jauh: unit lampu kilat yang menyala mengikuti perintah dari unit lampu kilat master
Pencahayaan Nirkabel Canggih: fotografi multi unit lampu kilat nirkabel dengan CLS; lebih dari satu kelompok unit lampu kilat jarak jauh dapat dikendalikan dengan unit lampu kilat master.
Mode kontrol nirkabel cepat: mode untuk fotografi multi unit lampu kilat dengan Pencahayaan Nirkabel Canggih yang mana rasio tingkat output lampu kilat dari dua kelompok unit lampu kilat jarak jauh (A dan B) dapat diseimbangkan dengan mudah
Fotografi multi unit lampu kilat nirkabel jenis SU-4: fotografi multi unit lampu kilat nirkabel cocok untuk mengambil gambar subjek yang bergerak cepat
A–9
A
B
C
D
E
F
G
H
Indeks Q&A
Anda dapat mencari penjelasan khusus sesuai tujuan.
Fotografi lampu kilat 1
(dengan SB-700 terpasang pada kamera)Pertanyaan Frase kunci 0
Mode lampu kilat mana yang dapat saya
pakai untuk mengambil gambar? Mode lampu kilat C-1 Bagaimanakah cara yang paling sederhana
untuk mengambil gambar? Pengoperasian dasar B-7 Bagaimanakah cara mengambil foto potret
yang menekankan subjek utama?
Pola penyinaran: Rasio
pusat E-3
Bagaimanakah cara mengambil gambar grup
formal? Pola penyinaran: Rata E-3
Bagaimanakah cara mengambil gambar dengan bayangan lembut yang tampak di dinding?
Lampu kilat pantul E-5
Bagaimanakah cara mengonfi rmasi kondisi
cahaya? Iluminasi pemodelan E-29
Bagaimanakah cara mengambil gambar
subjek yang lebih terang (atau gelap)? Kompensasi lampu kilat E-23 Bagaimanakah cara mengambil gambar
di bawah lampu neon dan pijar serta menyeimbangkan efek warna cahaya?
Filter kompensasi warna E-17
Bagaimanakah cara mengambil gambar dengan menambahkan warna tertentu pada cahaya Speedlight?
Persiapan
A
Bagaimanakah cara menggunakan fokus otomatis Pertanyaan Frase kunci 0 dalam cahaya redup? Iluminasi bantuan AF E-27 Bagaimanakah cara mengambil kedua gambarbaik subjek maupun latar di malam hari? Sinkronisasi lambat E-33 Bagaimanakah cara mengambil gambar tanpa
menghasilkan mata merah pada subjek? Reduksi mata merah E-34 Bagaimanakah cara menggunakan SB-700 dengan
kamera SLR yang tidak kompatibel dengan CLS?
Kamera SLR yang tidak kompatibel dengan CLS F-1 Bagaimanakah cara menggunakan SB-700 dengan
kamera COOLPIX? Kamera COOLPIX G-1
Fotografi lampu kilat 2
(dengan SB-700 nirkabel)Pertanyaan Frase kunci 0
Bagaimanakah cara mengambil gambar menggunakan multi unit lampu kilat?
Pencahayaan Nirkabel Canggih
D-2 D-9 Bagaimanakah cara mengambil gambar dengan
cara yang cepat dan mudah dengan multi unit lampu kilat nirkabel?
Mode kontrol nirkabel
cepat D-13
Bagaimanakah cara mengambil gambar subjek yang bergerak cepat dengan fotografi multi unit lampu kilat nirkabel?
Fotografi multi unit lampu kilat nirkabel jenis SU-4
D-3 D-18
Bagaimanakah cara mengambil gambar dengan SB-700 dan kamera COOLPIX yang kompatibel dengan fotografi multi unit lampu kilat nirkabel?
Kamera COOLPIX yang kompatibel dengan CLS G-1
A–11
Persiapan
A
Daftar Isi
A
Persiapan
Tentang SB-700 dan Manual bagi Pengguna Ini ...A-2 Indeks Q&A ...A-9 Untuk Keselamatan Anda ...A-14 Periksa sebelum Dipakai ...A-23B
Pengoperasian
Komponen Speedlight ... B-1 Pengoperasian Dasar... B-7 Pengaturan dan LCD ... B-16 Fungsi dan Pengaturan Khusus ... B-17C
Mode Lampu Kilat
Mode i-TTL ...C-1 Mode Lampu Kilat Manual ...C-6 Mode Lampu Kilat Manual Prioritas-Jarak ...C-11D
Fotogra
Penataan Fotografi
Multi Unit Lampu Kilat Nirkabel
fi Multi Unit Lampu Kilat NirkabelSB-700 ...D-1 Fungsi Multi Unit Lampu Kilat Nirkabel SB-700 ...D-4 Mengatur Unit Lampu Kilat Master ...D-6 Mengatur Unit Lampu Kilat Jarak Jauh ...D-8 Pengoperasian Pencahayaan Nirkabel Canggih ...D-9 Mode Kontrol Nirkabel Cepat ...D-13
Fotografi Multi Unit Lampu Kilat Nirkabel Jenis SU-4 ...D-18
Persiapan
A
Memeriksa Status dalam Fotografi Multi Unit Lampu Kilat
Nirkabel ...D-27
E
Fungsi
Mengganti Pola Penyinaran ... E-2 Pengoperasian Lampu Kilat Pantul ... E-5 Mengambil Foto Jarak Dekat ... E-13Fotografi Lampu Kilat dengan Filter Warna ... E-17
Fungsi Pendukung Fotografi Lampu Kilat ... E-23
• Kompensasi lampu kilat ... E-23 • Fungsi power zoom ... E-25 • Iluminasi bantuan AF ... E-27 • Uji penyalaan ... E-29 • Iluminasi pemodelan ... E-29 • Fungsi siaga ... E-30 • Pelindung panas ... E-31 Fungsi yang Harus Disetel pada Kamera ... E-32 • Sinkronisasi kecepatan tinggi FP otomatis ... E-32 • Kunci nilai lampu kilat (kunci FV) ... E-33 • Sinkronisasi lambat ... E-33 • Reduksi mata merah/sinkronisasi lambat reduksi mata
merah ... E-34 • Sinkronisasi tirai belakang ... E-34
A–13
Persiapan
A
F
Untuk Digunakan pada Kamera SLR yang
tidak Kompatibel dengan CLS
... F-1G
Untuk Digunakan pada Kamera
COOLPIX
... G-1H
Kiat Perawatan dan Informasi Rujukan
tentang Speedlight
Pemecahan Masalah ...H-1 Nomor Panduan, Bukaan, dan Jarak Lampu
Kilat-dengan-subjek ...H-6 Kiat untuk Perawatan Speedlight ...H-7 Catatan tentang Baterai ...H-9 Tentang Panel LCD ...H-11 Memutakhirkan Firmware ...H-12 Aksesoris Opsional ...H-13
Spesifi kasi ...H-15
Persiapan
A
Sebelum menggunakan produk Anda, harap baca informasi pencegahan berikut secara saksama dan tuntas untuk memastikan penggunaan yang benar dan aman dan untuk mencegah kerusakan pada produk Nikon Anda atau cedera pada Anda atau orang lain. Untuk rujukan cepat bagi mereka yang menggunakan produk, harap simpan instruksi keselamatan ini di dekat produk.
Dalam buku petunjuk ini, instruksi keselamatan ditunjukkan dengan simbol ini:
PERINGATAN
Mengabaikan instruksi yang ditandai dengan simbol ini dapat mengakibatkan cedera pribadi, atau kematian dan kerusakan properti.
PERHATIAN
Mengabaikan instruksi yang ditandai dengan simbol ini dapat mengakibatkan kerusakan properti.
PERINGATAN untuk Speedlights
1. Jika bahan cair korosif merembes dari baterai dan masuk ke mata, segera cuci mata dengan air yang mengalir dan temui dokter. Mata Anda dapat rusak serius jika tidak segera dirawat. 2. Jika bahan cair korosif meresap dari baterai dan bersentuhan
dengan kulit atau pakaian Anda, segera cuci dengan air yang mengalir. Bersentuhan dalam jangka waktu yang lama dapat mencederai kulit Anda.
3. Jangan sekali-kali mencoba membongkar atau memperbaiki unit lampu kilat sendiri, karena ini dapat mengakibatkan sengatan listrik dan juga dapat menyebabkan malfungsi pada unit
A–15
Persiapan
A
4. Jika unit lampu kilat jatuh dan rusak, jangan sentuhkomponen logam interior yang terbuka. Komponen seperti ini, khususnya kapasitor Speedlight dan komponen yang terkait, mungkin sedang teraliri listrik dan jika disentuh dapat menyebabkan sengatan listrik. Lepaskan daya atau baterai dan pastikan Anda tidak menyentuh setiap komponen listrik pada produk dan kemudian bawa unit lampu kilat ke penyalur Nikon terdekat atau pusat servis resmi untuk diperbaiki.
5. Jika Anda mendeteksi panas, asap, atau mencium bau terbakar, hentikan segera pengoperasian dan lepaskan baterai agar unit tidak terbakar atau meleleh. Biarkan unit lampu kilat menjadi dingin sehingga Anda dapat menyentuhnya dengan aman dan lepaskan baterai. Lalu bawa unit ke penyalur Nikon terdekat atau pusat servis resmi untuk diperbaiki.
6. Unit lampu kilat tidak boleh sekali-kali dimasukkan ke dalam air atau terkena hujan, air garam, atau embun kecuali terlindung dengan baik dari cairan dan embun. Penggunaan di bawah air membutuhkan wadah bawah air yang tesertifikasi. Jika air atau embun masuk ke dalam unit, maka dapat menyebabkan unit terbakar atau menyebabkan sengatan listrik. Jika ini terjadi, Anda harus segera melepaskan baterai dari Speedlight dan bawa unit ke penyalur Nikon terdekat atau pusat servis resmi untuk diperbaiki.
Catatan: peralatan elektronik yang terkena air atau embun sering kali membutuhkan perbaikan yang mahal.
7. Jangan gunakan unit jika ada gas yang mudah terbakar atau meledak. Jika unit lampu kilat dipakai di daerah yang terdapat gas yang mudah terbakar, termasuk propana, bensin, dan debu, dapat mengakibatkan ledakan atau kebakaran.
Persiapan
A
8. Jangan menyalakan unit lampu kilat secara langsung pada pengemudi mobil yang bergerak, ini dapat menyebabkan pengelihatan pengemudi terganggu sementara dan dapat menyebabkan kecelakaan.
9. Jangan menyalakan unit lampu kilat secara langsung pada mata seseorang dari jarak dekat, karena dapat merusak retina mata. Jangan sekali-kali menyalakan unit lampu kilat dari jarak 1 meter kepada bayi.
10. Jangan menyalakan unit ketika kepala lampu kilat
menyentuh orang atau benda. Ini dapat mengakibatkan orang terbakar, dan/atau pakaiannya terbakar karena panas dari lampu kilat yang menyala.
11. Jauhkan aksesori yang berukuran kecil dari jangkauan
anak-anak untuk mencegah agar tidak tertelan. Jika aksesori tertelan
secara tidak sengaja, segera temui dokter.
12. Hanya gunakan baterai yang ditetapkan dalam manual bagi pengguna ini. Baterai selain dari baterai yang telah ditetapkan dapat membocorkan cairan korosif, meledak, atau terbakar, atau tidak berfungsi secara memuaskan.
13. Jangan mencampur jenis baterai berbeda merek, atau yang baru dengan yang lama, ini dapat membocorkan cairan korosif, meledak, atau terbakar. Ketika menggunakan lebih dari satu baterai pada produk, selalu gunakan baterai yang sama yang dibeli pada saat yang sama.
14. Baterai yang tidak dapat diisi ulang seperti baterai mangan, alkalin, dan litium tidak boleh diisi ulang di pengisi daya baterai karena dapat membocorkan cairan korosif, meledak atau terbakar.
A–17
Persiapan
A
15. Ketika menggunakan baterai ukuran standar (AA, AAA,C, D) atau baterai isi ulang lainnya seperti baterai jenis Ni-MH, atau ketika mengisi ulang baterai itu, pastikan menggunakan pengisi daya baterai yang ditetapkan oleh pembuat baterai dan baca instruksinya secara menyeluruh. Jangan isi ulang baterai ini dengan kutub terbalik atau sebelum baterai mendingin karena dapat membocorkan zat cair korosif, meledak, atau terbakar. Perhatian yang sama harus diberikan pada penggunaan baterai isi ulang yang mungkin disertakan oleh pembuat produk foto.
Persiapan
A
1. Jangan sentuh unit lampu kilat dengan tangan yang basah, PERHATIAN untuk Speedlights karena dapat menyebabkan sengatan listrik.2. Jauhkan unit lampu kilat dari anak-anak untuk mencegah agar unit tidak dimasukkan ke dalam mulut atau menyentuh komponen produk yang berbahaya; karena sentuhan itu dapat menyebabkan sengatan listrik.
3. Jangan mengguncang unit terlalu keras, ini dapat
mengakibatkan malfungsi yang dapat menyebabkan unit meledak atau terbakar.
4. Jangan sekali-kali menggunakan bahan aktif yang dapat mengandung bahan yang mudah terbakar seperti pengencer cat, bensin, atau penghapus cat untuk membersihkan unit, dan jangan sekali-kali menggunakan penyemprot anti serangga pada unit, dan jangan sekali-kali menyimpan unit di tempat yang berisi bahan-bahan kimia seperti kapur barus dan naftalena, karena ini dapat merusak wadah plastik, menyebabkan kebakaran atau sengatan listrik.
5. Lepaskan baterai dari unit sebelum menyimpan unit dalam waktu lama agar unit tidak terbakar atau membocorkan cairan korosif.
A–19
Persiapan
A
PERINGATAN untuk Baterai
1. Jangan sekali-kali memanaskan atau membuang baterai ke
api, ini dapat membocorkan cairan korosif, menghasilkan panas
atau meledak.
2. Jangan sekali-kali menghubung-singkatkan atau membongkar baterai, ini dapat membocorkan cairan korosif, menghasilkan panas atau meledak.
3. Jangan mencampur jenis baterai berbeda merek, atau mencampur baterai yang baru dengan baterai yang lama, ini dapat membocorkan cairan korosif, meledak, atau terbakar. 4. Jangan sekali-kali memasang baterai secara terbalik karena
dapat membocorkan cairan korosif, menghasilkan panas
atau meledak. Walaupun hanya satu baterai yang dipasang
terbalik, hal ini dapat mengakibatkan malfungsi pada Speedlight.
5. Pastikan untuk menggunakan pengisi daya baterai yang ditentukan oleh pembuat baterai agar tidak membocorkan cairan korosif, menghasilkan panas atau meledak.
6. Jangan membawa atau menyimpan baterai bersama dengan materi logam lain seperti kalung dan jepit rambut karena bahan ini dapat menyebabkan baterai arus pendek, yang mengakibatkan kebocoran baterai, menghasilkan panas,
atau ledakan. Selain itu, khususnya jika membawa baterai
dalam jumlah besar, simpan di wadah penyimpanan yang mencegah kutub baterai agar tidak bersentuhan dengan kutub baterai yang lain karena jika bersentuhan secara terbalik dapat menyebabkan arus pendek, kebocoran pada baterai, panas, atau ledakan.
7. Jika bahan cair korosif merembes dari baterai dan masuk ke mata, segera cuci mata dengan air yang mengalir dan temui dokter. Mata Anda dapat rusak serius jika tidak segera dirawat.
Persiapan
A
8. Jika bahan cair korosif meresap dari baterai dan bersentuhan dengan kulit atau pakaian Anda, segera cuci dengan air yang mengalir. Bersentuhan dalam jangka waktu yang lama dapat mencederai kulit Anda.
9. Selalu ikuti peringatan dan instruksi yang tercetak pada baterai untuk mencegah kegiatan yang dapat mengakibatkan bocornya cairan korosif, menghasilkan panas, atau kebakaran. 10. Pastikan untuk menggunakan baterai yang ditentukan
dalam manual bagi pengguna ini, untuk menghindari kemungkinan baterai membocorkan cairan korosif, menghasilkan panas atau meledak.
11. Jangan sekali-kali membuka wadah yang menutupi baterai atau menggunakan baterai yang wadahnya telah terbuka karena dapat mengakibatkan kebocoran cairan korosif, panas, atau ledakan.
12. Jauhkan baterai dari jangkauan anak-anak untuk mencegah agar tidak tertelan. Jika baterai tertelan secara tidak sengaja, segera temui dokter.
13. Baterai tidak boleh dimasukkan ke dalam air, terkena air hujan, embun atau cairan garam kecuali telah dilindungi dari lingkungan yang basah. Jika air atau embun masuk ke dalam baterai, ini dapat mengakibatkan kebocoran gas atau panas. 14. Jangan gunakan baterai yang tampak tidak normal seperti
apapun, termasuk perubahan pada warna atau bentuknya. Baterai seperti ini dapat membocorkan cairan korosif atau menghasilkan panas.
15. Berhenti mengisi ulang baterai isi ulang jika Anda melihat pengisian baterai tidak selesai pada waktu yang ditentukan agar mencegah kemungkinan terjadinya kebocoran baterai atau
A–21
Persiapan
A
16. Ketika mendaur ulang atau membuang baterai, pastikanuntuk menutup kutub baterai dengan tape. Jika kutub positif atau negatif baterai mengalami hubungan singkat setelah bersentuhan dengan objek logam, hal itu dapat mengakibatkan kebakaran, panas, atau ledakan. Buang baterai bekas sesuai dengan peraturan pemerintah setempat.
17. Baterai yang tidak dapat diisi ulang tidak boleh diisi ulang pada pengisi daya baterai karena dapat membocorkan cairan korosif atau menghasilkan panas.
18. Buang segera baterai yang sudah habis dari peralatan Anda, karena dapat membocorkan cairan korosif, menghasilkan panas atau meledak.
19. Berhati-hatilah saat mengganti baterai setelah
menggunakan lampu kilat berkelanjutan, karena baterai dapat menghasilkan panas selama fotografi lampu kilat berkelanjutan.
Persiapan
A
Jangan membuang atau mengguncang baterai berlebihan PERHATIAN untuk Baterai karena dapat membocorkan cairan korosif, menghasilkan panas atau meledak.A–23
Persiapan
A
Periksa sebelum Dipakai
Kiat menggunakan Speedlight
Lakukan Uji-Coba Pengambilan GambarLakukan penyalaan percobaan sebelum memfoto acara-acara penting seperti pernikahan atau kelulusan.
Minta Nikon memeriksa Speedlight Anda secara berkala
Nikon menyarankan agar Anda menyervis Speedlight pada penyalur resmi atau pusat servis dua tahun sekali.
Gunakan Speedlight Anda pada peralatan Nikon
Performa Nikon Speedlight SB-700 telah dioptimalkan untuk digunakan pada kamera/aksesori merek Nikon termasuk lensa. Kamera/aksesori yang dibuat oleh produsen lain mungkin tidak
memenuhi kriteria spesifi kasi Nikon, dan kamera/aksesori yang
tidak kompatibel dapat merusak komponen SB-700. Nikon tidak menggaransi performa SB-700 jika digunakan dengan produk lain selain Nikon.
Persiapan
A
Belajar sepanjang hayat
Sebagai bagian dari komitmen “belajar sepanjang hayat” Nikon bagi dukungan dan pendidikan yang berkelanjutan, informasi yang dimutakhirkan secara terus menerus tersedia secara online di situs web berikut:
• Untuk pengguna di Amerika Serikat: http://www.nikonusa.com/ • Untuk pengguna di Eropa dan Afrika:
http://www.europe-nikon.com/support/
• Untuk pengguna di Asia, Oseania, dan Timur Tengah: http://www.nikon-asia.com/
Kunjungi situs-situs ini agar Anda selalu memiliki kabar terbaru tentang informasi produk, kiat, jawaban atas pertanyaan umum (FAQ), dan
saran umum tentang pencitraan digital dan fotografi . Informasi
tambahan mungkin tersedia di perwakilan Nikon di area Anda. Lihat URL di bawah untuk mendapatkan informasi kontak:
A–25
Persiapan
Pengoperasian
B
B
Pengoperasian
Komponen Speedlight
2
5
6
3
1
11
12
9, 10
7
14
13
16
15
8
4
Pengoperasian
B
B–2 1. Kepala lampu kilat
2. Tombol pelepas kunci kemiringan/pemutar kepala lampu kilat (0E-6)
3. Jendela sensor cahaya untuk lampu kilat jarak jauh nirkabel (0D-23)
4. Penutup ruang baterai
5. Pelepas kunci penutup ruang baterai (0B-8) 6. Kartu pentalan terpasang (0E-12)
7. Panel lebar bawaan (0E-14) 8. Panel lampu kilat
9. Detektor fi lter
10. Detektor Wadah Difusi Nikon
11. Indikator lampu kilat siap (dalam mode jarak jauh) (0D-27) 12. Iluminator bantuan AF (0E-27)
13. Kontak iluminator bantuan AF eksternal (0H-14) 14. Pasak pengunci
15. Permukaan dudukan aksesori 16. Kaki dudukan
Pengoperasian
B
20
21
17
19
18
Pengoperasian
B
B–4 17. Skala sudut kemiringan kepala lampu kilat (0E-6)
18. Skala sudut putar kepala lampu kilat (0E-6) 19. Indikator lampu kilat siap (0B-15, D-27) 20. Panel LCD (0B-16, H-11)
Pengoperasian
B
25
24
29
28
31
27
22
26
23
30
Pengoperasian
B
B–6 22. Selektor mode
Memilih mode lampu kilat. 23. Tombol [ZOOM]
Tekan untuk menyesuaikan posisi kepala zoom. (0E-26) 24. Tombol uji penyalaan
Mengontrol uji penyalaan. (0E-29)
25. Tombol [MENU]
Pengaturan khusus tampilan. (0B-18)
26. Kenop selektor
Putar untuk mengubah menu yang dipilih. Menu yang dipilih akan disorot pada LCD. (0B-16)
27. Selektor pola penyinaran Memilih pola penyinaran. (0E-2)
28. Tombol [SEL] (tombol pilih) Memilih menu yang akan
dikonfi gurasikan. (0B-16)
29. Pelepas kunci
Untuk memilih mode master atau jarak jauh dalam
fotografi multi unit lampu
kilat nirkabel, putar switch daya/switch mode nirkabel untuk multi unit lampu kilat sambil menekan pelepas kunci yang terletak di tengah switch. (0D-6, D-8)
30. Switch daya/switch mode nirkabel untuk multi unit lampu kilat
• Putar untuk menghidupkan dan mematikan daya. • Pilih mode master atau
jarak jauh dalam fotografi
multi unit lampu kilat nirkabel. (0D-6, D-8) 31. Tombol [OK]
Mengonfi rmasi setelan yang
Pengoperasian
B
Bagian ini mencakup prosedur dasar dalam mode i-TTL yang dikombinasikan dengan kamera yang kompatibel dengan CLS.
v
Catatan untuk fotografi lampu kilat berkelanjutan• Untuk mencegah SB-700 terlalu panas, dinginkan setidaknya selama 10 menit setelah 15 kali pemotretan secara terus menerus.
• Ketika penyalaan lampu kilat berkelanjutan diulang dengan urutan yang cepat, fungsi keamanan internal menyesuaikan waktu penggunaan kembali hingga 15 detik. Jika pemotretan lampu kilat berlanjut, indikator pelindung panas muncul pada LCD dan semua pengoperasian ditangguhkan. (0E-31) Biarkan mendingin selama beberapa menit untuk menonaktifkan fungsi ini.
• Kondisi saat fungsi keamanan internal diaktifkan berbeda bergantung suhu dan tingkat output lampu kilat SB-700.
Pengoperasian
B
B–8
Geser penutup ruang baterai
sampai terbuka sambil
menekan pelepas kunci
penutup ruang baterai.
Masukkan baterai sesuai
tanda [+] dan [-].
Tutup penutup ruang baterai.
LANGKAH
1
Memasukkan baterai
Pengoperasian
B
Baterai alkalin AA 1,5 V Baterai litium AA 1,5 VBaterai Ni-MH AA 1,2 V isi ulang
Baterai yang cocok
Ketika mengganti baterai, gunakan empat buah baterai jenis AA yang baru dari merek yang sama dari salah satu jenis berikut:
• Untuk memperoleh waktu pendaurulangan minimum dan jumlah jepretan lampu kilat untuk setiap jenis baterai, lihat “Spesifikasi.” (0H-27)
• Performa baterai alkalin dapat berbeda-beda bergantung pembuatnya.
• Baterai karbon-seng AA 1,5 V tidak disarankan.
v
Tindakan pencegahan tambahan untuk baterai• Baca dan ikuti peringatan dan perhatian pada baterai (0A-19 – A-22).
• Pastikan untuk membaca dan mengikuti peringatan untuk baterai pada bagian, “Catatan tentang Baterai” (0H-9) sebelum menggunakan baterai.
• Waktu penggunaan kembali dapat lebih lama jika meggunakan baterai AA lithium karena memiliki fungsi penekan arus output ketika panas dihasilkan dalam baterai.
Pengoperasian
B
B–10
Mengganti/mengisi ulang baterai
Lihat tabel berikut untuk menentukan kapan mengganti dengan yang baru atau mengisi ulang baterai sesuai dengan lamanya indikator lampu kilat siap.
Baterai alkalin AA 1,5 V 10 detik atau lebih
Baterai litium AA 1,5 V 10 detik atau lebih
Baterai Ni-MH AA 1,2 V isi ulang 10 detik atau lebih
Indikator daya baterai lemah
Saat daya baterai lemah, ikon yang ditunjukkan pada bagian kiri muncul pada LCD dan SB-700 berhenti berfungsi. Ganti atau isi ulang baterai.
Pengoperasian
B
Pastikan SB-700 dan bodi
kamera dimatikan.
Pastikan tuas pengunci
kaki dudukan ada di kiri
(titik putih).
Geser kaki dudukan
SB-700 ke dudukan
aksesori kamera.
Putar tuas pengunci ke
“L.”
v
Kunci Speedlight pada tempatnyaPutar tuas pengunci searah dengan putaran jarum jam hingga berhenti pada tanda kunci kaki dudukan.
LANGKAH
2
Memasang SB-700 ke kamera
Pengoperasian
B
B–12
Melepaskan SB-700 dari kamera
Pastikan SB-700 dan bodi
kamera dimatikan, dan
putar tuas pengunci 90° ke
kiri, lalu geser kaki dudukan
SB-700 dari dudukan
aksesori kamera.
• Jika kaki dudukan SB-700 tidak dapat dilepaskan dari dudukan aksesori kamera, putar tuas pengunci 90° ke kiri sekali lagi, dan geser SB-700 secara perlahan.
Pengoperasian
B
Sesuaikan kepala lampu
kilat ke posisi depan.
• Kepala lampu kilat terkunci di posisi depan.
Indikator LCD untuk status kepala lampu kilat
Kepala lampu kilat disetel pada posisi depan.
Kepala lampu kilat disetel pada sudut selain posisi depan. (Kepala lampu kilat dimiringkan atau diputar ke kanan atau kiri.)
Kepala lampu kilat dimiringkan ke bawah.
Pengoperasian
B
B–14
Hidupkan SB-700 dan
bodi kamera.
LANGKAH
4
Menyalakan SB-700 dan kamera
Sampel LCD
• Gambar di bawah adalah sampel LCD SB-700 dalam kondisi berikut: mode lampu kilat: mode i-TTL; area gambar: format DX; pola penyinaran: standar; sensitivitas ISO: 100; posisi kepala zoom: 35 mm; angka-f bukaan: 5.6
• Ikon pada LCD mungkin berbeda bergantung kepada pengaturan SB-700 dan kamera serta lensa yang digunakan.
Mode lampu kilat
Jarak jangkauan output lampu kilat yang efektif
Posisi kepala zoom Format DX ikon status SB-700 Tersambung ke kamera yang kompatibel dengan CLS Informasi lampu kilat SB-700
Pengoperasian
B
Setel selektor mode ke
[TTL].
Pastikan bahwa indikator
lampu kilat siap pada
SB-700 atau pada jendela
bidik kamera sebelum
mengambil gambar.
LANGKAH
5
Memilih mode lampu kilat
Pengoperasian
B
B–16
Pengaturan dan LCD
Ikon pada LCD menampilkan status pengaturan. Ikon yang ditampilkan akan berbeda-beda sesuai mode lampu kilat dan setelan yang dipilih. • Pengaturan yang dapat dikonfigurasikan disorot ketika tombol [SEL]
ditekan.
• Pengaturan yang disorot dapat diubah dengan kenop selektor. • Kontrol dasar fungsi SB-700 sebagai berikut:
Tekan tombol [SEL] untuk menyorot menu yang dipilih.
Ubah pengaturan dengan memutar kenop selektor.
Tekan tombol [OK] untuk mengon
fi
rmasi pengaturan.
• Setelah dikonfirmasi, menu yang disorot kembali ke tampilan normal.
• Jika tombol [OK] tidak ditekan, menu yang disorot dikonfirmasi dan kembali ke tampilan normal setelah 8 detik.
• Jika ada pengaturan yang dapat dikonfigurasikan, sebuah ikon yang menunjukkan pengaturan muncul di sudut bawah kanan. Jika ada lebih dari dua pengaturan yang dapat dikonfigurasikan, ikon SEL akan ditampilkan, menunjukkan komponen yang dapat dikonfigurasikan dapat dipilih dengan tombol [SEL].
Pengoperasian
B
Berbagai pengoperasian SB-700 dapat diatur dengan mudah menggunakan LCD.
• Ikon yang ditampilkan berbeda bergantung kombinasi kamera dan status SB-700.
• Fungsi dan pengaturan yang ditunjukkan dengan kotak-kotak tidak kisi berfungsi walaupun dapat dikonfigurasikan dan diatur.
Pengoperasian
B
B–18
Pengaturan khusus
Tekan tombol [MENU]
untuk menampilkan
pengaturan khusus.
Putar kenop selektor
untuk memilih menu
yang dipilih, lalu tekan
tombol [OK].
• Menu yang disorot dapat dikonfigurasikan.
Posisi menu yang disorot (di dalam 11 menu) Ini tidak ditampilkan ketika menu yang dipilih sedang dikonfi gurasikan.
Pengaturan khusus
Komponen yang ditunjukkan dengan kotak-kotak kisi dapat dikonfi gurasikan namun tidak mempengaruhi pengoperasian lampu kilat.
Pengoperasian
B
Putar kenop selektor
untuk menyorot
pengaturan yang dipilih,
dan tekan tombol [OK].
• Disorot ketika dipilih • Tekan tombol [OK] untuk
mengembalikan tampilan ke pemilihan menu.
Pilihan yang tersedia
º: Pengaturan saat ini
Tekan tombol [MENU]
untuk kembali ke
tampilan normal.
Pengoperasian
B
B–20
Fungsi dan pengaturan khusus yang
tersedia
(Huruf tebal: default)
Filter warna (0E-20)
Warna fi lter yang sedang digunakan dapat diatur.
RED (MERAH)
BLUE (BIRU) YELLOW (KUNING) AMBER (AMBER)
OTHER (LAINNYA) (Disetel ketika warna fi lter bukan salah satu yang di atas.)
Pengaturan unit lampu kilat jarak jauh (0D-1, D-18)
Advanced (Canggih): Pencahayaan Nirkabel Canggih
SU-4: Fotografi multi unit lampu kilat nirkabel jenis SU-4
Monitor suara (0D-27)
Ketika SB-700 digunakan sebagai unit lampu kilat jarak jauh nirkabel, monitor suara dapat diaktifkan atau dibatalkan.
ON (Aktif): Suara aktif
Pengoperasian
B
Kontras panel LCD (0H-11)
Tingkat kontras ditampilkan pada LCD dalam grafi k sembilan
langkah.
5 tingkat di 9 langkah
Fungsi siaga (0E-30)
Menyesuaikan waktu sebelum fungsi siaga diaktifkan. AUTO (OTOMATIS): Fungsi siaga diaktifkan ketika alat pengukur pencahayaan kamera dimatikan
40: 40 detik
---: Fungsi siaga dibatalkan
Pemilihan FX/DX (0A-6)
Ketika posisi kepala zoom disetel secara manual, pengaturan area gambar dapat dipilih.
FX±∞DX: Diatur otomatis sesuai dengan area gambar kamera
FX: Format Nikon FX (36 × 24) DX: Format Nikon DX (24 × 16)
Langkah kompensasi lampu kilat dalam mode lampu kilat manual (0C-9)
Mengatur tahap kompensasi lampu kilat antara M1/1 dan M1/2 dalam mode lampu kilat manual
1/3 EV: Kompensasi dengan 1/3 EV langkah
Pengoperasian
B
B–22 Unit pengukur jarak
m: meter
ft: kaki
Iluminasi bantuan AF (0E-27) ON (Aktif): Aktifkan iluminasi bantuan AF
OFF (Nonaktif): Batalkan iluminasi bantuan AF
Versi fi rmware (0H-12)
Mereset pengaturan khusus
Mengatur ulang pengaturan khusus kecuali unit yang
mengukur jarak, fi lter warna, dan versi fi rmware ke
pengaturan default. YES (YA): Mereset ke default
Mode Lampu Kilat
C
C
Mode Lampu Kilat
Mode i-TTL
Informasi yang didapat oleh kilatan awal monitor dan informasi kontrol pencahayaan dipadukan oleh kamera untuk secara otomatis menyesuaikan tingkat output lampu kilat.
• Untuk mengambil gambar menggunakan SB-700 yang disetel pada mode i-TTL, lihat “Pengoperasian Dasar” (0B-7).
• Baik pilihan mode i-TTL lampu kilat-pengisi seimbang atau mode i-TTL standar tersedia sesuai dengan pengaturan kamera. SB-700 tidak memiliki pilihan jenis mode i-TTL.
C–2
Mode Lampu Kilat
C
i-TTL lampu kilat-pengisi seimbang
Tingkat output lampu kilat secara otomatis disesuaikan untuk keseimbangan pencahayaan yang baik pada subjek dan latar. muncul pada LCD.
i-TTL standar
Pencahayaan subjek utama dilakukan dengan tepat apa pun kecerahan latarnya. Ini berguna ketika Anda ingin menyorot subjek utama. muncul pada LCD.
t
Mode pengukuran kamera dan mode i-TTL• Bila mode pengukuran kamera diubah ke pengukuran titik sementara i-TTL lampu kilat-pengisi seimbang sedang digunakan, mode i-TTL secara otomatis berubah ke mode i-TTL standar. • Mode i-TTL secara otomatis berubah ke mode i-TTL lampu
kilat-pengisi seimbang, setelah mengubah mode pengukuran kamera ke matriks atau rasio pusat.
Mode Lampu Kilat
C
Mengatur mode i-TTL
Setel selektor mode
ke [TTL].
Sampel LCD mode i-TTL
: Kilatan awal monitor : i-TTL
: Lampu kilat-pengisi
C–4
Mode Lampu Kilat
C
Jarak jangkauan output lampu kilat SB-700 yang efektif
Jarak jangkauan output lampu kilat yang efektif ditunjukkan dengan angka dan bagan batang pada LCD.
• Jarak lampu kilat-dengan-subjek sebenarnya harus berada dalam jangkauan yang ditampilkan. • Jangkauan bervariasi bergantung
pada pengaturan area gambar kamera, pola penyinaran, sensitivitas ISO, posisi kepala zoom, dan bukaan. Untuk informasi lebih lanjut, lihat “Spesifikasi.” (0H-18)
t
Pengaturan otomatis sensitivitas ISO, bukaan, danpanjang fokal
Saat menggunakan SB-700 pada kamera yang kompatibel dengan CLS dan lensa CPU, sensitivitas ISO, bukaan dan panjang fokal diatur secara otomatis sesuai dengan informasi lensa dan kamera.
• Untuk informasi lebih lanjut tentang jangkauan sensitivitas ISO, lihat manual bagi pengguna kamera.
Ikon ini berarti bahwa output lampu kilat tidak dapat disesuaikan secara efektif untuk jarak yang lebih pendek.
Mode Lampu Kilat
C
v
Saat ditunjukkan output lampu kilat tidak cukup untuk pencahayaan yang tepat• Saat indikator lampu kilat siap pada SB-700 dan jendela bidik kamera berkedip sekitar 3 detik setelah gambar diambil, kurangnya pencahayaan karena output lampu kilat yang tidak memadai dapat terjadi.
• Untuk mengompensasi pencahayaan, gunakan bukaan yang lebih lebar atau sensitivitas ISO yang lebih tinggi, atau dekatkan unit lampu kilat ke subjek lalu bidik kembali. • Kurangnya pencahayaan karena
output lampu kilat yang tidak memadai ditunjukkan oleh nilai pencahayaan (-0,3 EV sampai -3,0 EV) pada panel LCD SB-700 selama sekitar 3 detik.
C–6
Mode Lampu Kilat
C
Mode Lampu Kilat Manual
Pada mode lampu kilat manual, tingkat bukaan dan output lampu kilat dipilih secara manual. Ini memungkinkan kontrol pencahayaan dan jarak lampu kilat-dengan-subjek.
• Tingkat output lampu kilat dapat diatur dari M1/1 (output penuh) hingga M1/128 untuk menyesuaikan dengan preferensi kreatif. • Kurangnya pencahayaan karena output lampu kilat yang tidak
Mode Lampu Kilat
C
Mengatur mode lampu kilat manual
Setel selektor mode ke
[M].
Sampel LCD mode lampu kilat manual
Jarak output lampu kilat yang efektif (indikator numerik)
Tingkat output lampu kilat
C–8
Mode Lampu Kilat
C
Mengambil gambar dengan mode lampu
kilat manual
Tekan tombol [SEL]
untuk menyorot tingkat
output lampu kilat.
Setel tingkat output
lampu kilat dengan
memutar kenop selektor,
lalu tekan tombol [OK].
• Tingkat output lampu kilat juga dapat ditetapkan dengan tombol [SEL].
• Pastikan jarak lampu kilat-dengan-subjek sama dengan jarak output lampu kilat yang efektif yang ditunjukkan.
Pastikan indikator lampu
kilat siap dalam keadaan
aktif, lalu ambil gambar.
Mode Lampu Kilat
C
1/1 1/2 -0,3 -0,7 1/4 -0,3 -0,7 1/8 -0,3 -0,7 1/16 -0,3 -0,7 1/32 -0,3 -0,7 1/64 -0,3 -0,7 1/128 1/1 1/2 1/4 1/8 1/16 1/32 1/64 1/128 +0,7 +0,3 +0,7 +0,3 +0,7 +0,3 +0,7 +0,3 +0,7 +0,3 +0,7 +0,3 ■ Menyetel tingkat output lampu kilatSorot tingkat output lampu kilat, lalu putar kenop selektor untuk mengubah tingkat output lampu kilat.
Tingkat output lampu kilat: besar
Kenop selektor diputar berlawanan
arah putaran jarum jam searah putaran jarum jamKenop selektor diputar
Tingkat output lampu kilat: kecil
C–10
Mode Lampu Kilat
C
• Saat kenop selektor diputar berlawanan arah jarum jam,denominator yang ditunjukkan akan bertambah (tingkat output lampu kilat berkurang). Saat kenop selektor diputar searah jarum jam, denominator yang ditunjukkan akan berkurang (tingkat output lampu kilat bertambah).
• Tingkat output lampu kilat berubah dalam ±1/3 EV langkah kecuali antara 1/1 dan 1/2. 1/32 -0,3 dan 1/64 +0,7 mewakili tingkat output lampu kilat yang sama.
• Pada pengaturan default, langkah kompensasi lampu kilat antara 1/1 dan 1/2 adalah ±1 langkah EV. Langkah ini dapat diubah menjadi ±1/3 langkah EV menggunakan pengaturan khusus (0B-21). Pada beberapa kamera, dan saat menggunakan kecepatan rana yang lebih cepat dengan tingkat output lampu kilat yang lebih tinggi daripada M1/2, output lampu kilat aktual berkurang ke tingkat M1/2.
Mode Lampu Kilat
C
Dalam mode lampu kilat ini, saat nilai jarak lampu kilat-dengan-subjek dimasukkan, SB-700 secara otomatis mengontrol tingkat output lampu kilat sesuai dengan pengaturan kamera.
Mengatur mode lampu kilat manual
prioritas-jarak
Setel selektor mode ke
[GN].
C–12
Mode Lampu Kilat
C
Sampel LCD mode lampu kilat manual prioritas-jarak (pada jarak lampu kilat-dengan-subjek sejauh 4 m)
Jarak lampu kilat-dengan-subjek (indikator numerik)
Jarak lampu kilat-dengan-subjek () dan indikator jarak jangkauan ouput lampu kilat yang efektif (batang)
Saat jarak lampu kilat-dengan-subjek muncul pada indikator jarak jangkauan output lampu kilat yang efektif, dan SB-700 menyala sesuai output lampu kilat yang sesuai.
Mode Lampu Kilat
C
Mengambil gambar dengan mode lampu
kilat manual prioritas-jarak
Tekan tombol [SEL] untuk
menyorot jarak lampu
kilat-dengan-subjek.
Setel jarak lampu
kilat-dengan-subjek dengan
memutar kenop selektor,
lalu tekan tombol [OK].
• Jarak lampu kilat-dengan-subjek dapat juga ditetapkan dengan tombol [SEL].
• Jarak lampu kilat-dengan-subjek bervariasi bergantung pada sensitivitas ISO dalam jangkauan antara 0,3 m dan 20 m. • Saat jarak lampu
kilat-dengan-subjek () muncul pada indikator
jarak jangkauan ouput lampu kilat yang efektif (batang), dan SB-700 menyala sesuai output lampu kilat yang sesuai.
Pastikan indikator lampu
kilat siap dalam keadaan
C–14
Mode Lampu Kilat
C
v
Ketika indikator peringatan lampu kilat pantul ditampilkan• Mode lampu kilat manual prioritas-jarak tidak mungkin ketika kepala lampu kilat SB-700 dimiringkan ke atas atau diputar ke kanan atau kiri.
• Indikator di bawah ini muncul.
• Atur kepala lampu kilat ke depan atau miringkan ke bawah, atau atur mode lampu kilat ke i-TTL.
Jangkauan jarak lampu kilat-dengan-subjek dalam mode lampu kilat manual prioritas-jarak
• Jangkauanjarak jarak lampu kilat-dengan-subjek antara 0,3 m dan 20 m
• Jika jarak lampu kilat-dengan-subjek yang diinginkan tidak ditampilkan, pilih jarak lampu kilat-dengan-subjek yang lebih pendek. Mis., jika jarak lampu kilat-dengan-subjek jauhnya 2,7 m, pilih 2,5 m.
Mode Lampu Kilat
C
v
Saat ditunjukkan output lampu kilat tidak cukup untuk pencahayaan yang tepat• Saat indikator lampu kilat siap pada SB-700 dan jendela bidik kamera berkedip sekitar 3 detik setelah gambar diambil, kurangnya pencahayaan karena output lampu kilat yang tidak memadai dapat terjadi.
• Untuk mengompensasi pencahayaan, gunakan bukaan yang lebih lebar atau sensitivitas ISO yang lebih tinggi lalu potret kembali.
D–1
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
D
Fotografi Multi Unit Lampu Kilat Nirkabel
Penataan Fotografi Multi Unit
Lampu Kilat Nirkabel SB-700
Dengan SB-700, operasi lampu kilat nirkabel “Advanced”
(Pencahayaan Nirkabel Canggih) dan “SU-4” (fotografi multi unit
lampu kilat nirkabel jenis SU-4) dapat dilakukan.
• Dengan pengaturan default SB-700 , fotografi lampu kilat dengan Pencahayaan Nirkabel Canggih dapat dilakukan. Pencahayaan Nirkabel Canggih disarankan untuk fotografi multi unit lampu kilat standar.
fi
Multi Unit Lampu Kilat Nirkabel
D
Pencahayaan Nirkabel Canggih
• SB-700 yang terpasang pada kamera adalah unit lampu kilat master. • Bila SB-700 digunakan sebagai unit lampu kilat master, Anda bisa
menggunakan sampai dengan dua grup (A dan B) unit lampu kilat jarak jauh.
• Satu atau beberapa unit lampu kilat jarak jauh dapat dialokasikan untuk satu grup.
• Mode lampu kilat unit lampu kilat jarak jauh adalah sama dengan Unit lampu kilat master memerintahkan unit lampu kilat jarak jauh untuk menyalakan kilatan awal monitor. Kamera mengukur cahaya yang terpantul.
Kamera mengaktifkan unit lampu kilat. Unit lampu kilat
jarak jauh (Grup A)
Unit lampu kilat jarak jauh (Grup B)
Unit lampu kilat master terpasang pada kamera
D–3
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
Fotografi multi unit lampu kilat nirkabel jenis SU-4
• Speedlight yang terpasang pada kamera atau lampu kilat bawaan kamera dapat digunakan sebagai unit lampu kilat master. • SB-700 hanya dapat digunakan sebagai unit lampu kilat jarak jauh. • Pastikan untuk membatalkan fungsi kilatan awal monitor pada unit
lampu kilat master atau pastikan memilih mode lampu kilat unit lampu kilat master yang tidak mengaktifkan kilatan awal monitor. • Mode lampu kilat ditetapkan pada setiap unit lampu kilat. Tetapkan
mode lampu kilat yang sama pada setiap unit lampu kilat jarak jauh. Unit lampu kilat
jarak jauh
Unit lampu kilat master terpasang pada kamera Unit lampu kilat jarak jauh mulai menyala dipicu oleh menyalanya unit lampu kilat master (dalam mode AUTO atau mode M).
Unit lampu kilat jarak jauh berhenti menyala saat unit lampu kilat master berhenti menyala (dalam mode AUTO).
fi
Multi Unit Lampu Kilat Nirkabel
D
Saat digunakan dalam mode master Saat digunakan dalam mode jarak jauh Fotografi lampu kilat dengan Pencahayaan Nirkabel Canggih Mode lampu kilat • i-TTL • Lampu kilat manual • Kontrol nirkabel cepat SB-700 menyala dengan mode lampu kilat diatur pada unit lampu kilat master. Fotografi lampukilat berulang*1 Tidak mungkin Mungkin
Grup 2 grup (A dan B) Hingga 3 grup (A, B, C)
Saluran*2 4 saluran (1 – 4) 4 saluran (1 – 4)
Fotografi multi unit lampu kilat
nirkabel jenis SU-4 Tidak mungkin
Mungkin (AUTO, M, OFF)
*1 Lihat manual bagi pengguna unit lampu kilat master Speedlight (SB-910, SB-900, SB-800) atau Pengendali Speedlight Nirkabel
(SU-800) untuk mengetahui informasi fotografi lampu kilat
berulang yang lebih mendetail.
*2 Satu dari empat saluran dapat digunakan. Unit lampu kilat jarak jauh dapat dipicu oleh unit lampu kilat master yang lain. Gunakan angka saluran yang berbeda jika ada fotografer yang lain di dekat Anda menggunakan jenis penataan lampu kilat jarak jauh yang sama.
D–5
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
v
Catatan tentang membatalkan lampu kilat unit lampukilat master
Ketika fungsi unit lampu kilat master dibatalkan dan hanya unit lampu kilat jarak jauh yang menyala, unit lampu kilat master mengeluarkan sejumlah sinyal lemah untuk memicu unit lampu kilat jarak jauh. Operasi ini biasanya tidak memengaruhi pencahayaan yang tepat pada subjek, meskipun pencahayaan dapat terpengaruh jika jarak subjek terlalu dekat dan sensitivitas ISO telah diatur. Untuk membatasi efek ini, pantulankan cahaya dengan memiringkan ke atas kepala lampu kilat unit lampu kilat master.
fi
Multi Unit Lampu Kilat Nirkabel
D
Setel switch daya/switch
mode nirkabel untuk
multi unit lampu kilat ke
[MASTER].
• Putar sakelar sambil menahan pelepas kunci di tengah.
Sampel LCD mode master (mode i-TTL)
Nilai kompensasi lampu kilat unit lampu kilat jarak jauh Mode master
Mode lampu kilat unit lampu kilat master
Saluran
Nilai kompensasi lampu kilat unit lampu kilat master
D–7
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
Sampel LCD mode master (mode lampu kilat manual)
Posisi kepala zoom unit lampu kilat master Mode master
Mode lampu kilat unit lampu kilat master
Saluran
Tingkat output lampu kilat unit lampu kilat master
Tingkat output lampu kilat unit lampu kilat jarak jauh
fi
Multi Unit Lampu Kilat Nirkabel
D
Setel switch daya/switch
mode nirkabel untuk
multi unit lampu kilat ke
[REMOTE].
• Putar sakelar sambil menahan pelepas kunci di tengah.
Sampel LCD mode jarak jauh (Pencahayaan Nirkabel Canggih)
Monitor suara Mode jarak jauh
Grup Saluran
D–9
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
Pengoperasian Pencahayaan Nirkabel Canggih
Mengambil gambar dengan Pencahayaan Nirkabel Canggih
1.
Pengaturan unit lampu kilat master (mode lampu
kilat, nilai kompensasi lampu kilat, dan saluran)
[Mengatur mode i-TTL dan saluran 1 (contoh)]
Setel selektor mode ke [TTL].
• Untuk dapat mengatur mode lampu kilat manual, atur selektor mode ke [M].
Tekan tombol [SEL] untuk
memilih unit lampu
kilat master, pilih nilai
kompensasi lampu kilat
dengan kenop selektor, lalu
tekan tombol [OK].
• Atur tingkat output lampu kilat jika mode lampu kilat diatur ke lampu kilat manual.
Ulangi prosedur di
atas untuk mengatur nilai
kompensasi lampu kilat
grup unit lampu kilat jarak
jauh (A dan B).
• Atur tingkat output lampu kilat jika mode lampu kilat diatur ke lampu kilat manual.
fi
Multi Unit Lampu Kilat Nirkabel
D
Tekan tombol [SEL] untuk
menyorot saluran, pilih
CH 1 dengan kenop
selektor, lalu tekan tombol
[OK].
t
Membatalkan fungsi lampu kilat• Pada mode i-TTL, sorot nilai kompensasi lampu kilat dan putar kenop selektor berlawanan arah lampu jam. Tekan tombol [OK] saat nilai kompensasi lampu kilat menjadi “---” (fungsi lampu kilat) setelah “-3.0EV.”
• Pada mode lampu kilat manual, sorot tingkat output lampu kilat dan putar kenop selektor. Tekan tombol [OK] saat tingkat output lampu kilat menjadi “---” (fungsi lampu dibatalkan). “---” muncul di antara “1/128” dan “1/1.”
D–11
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
2.
Pengaturan unit lampu kilat jarak jauh (grup,
saluran dan posisi kepala zoom)
[Mengatur grup A dan saluran 1 (contoh)]
Tekan tombol [SEL] untuk
menyorot grup, pilih grup
A dengan kenop selektor,
lalu tekan tombol [OK].
• Nama grup dan angka saluran yang disetel muncul lebih besar.
Tekan tombol [SEL] untuk
menyorot saluran, pilih
angka saluran 1 dengan
kenop selektor, lalu tekan
tombol [OK].
• Pastikan untuk memilih angka saluran yang sama seperti yang diatur pada unit lampu kilat master.
fi
Multi Unit Lampu Kilat Nirkabel
D
Tekan tombol [ZOOM]
untuk menyorot posisi
kepala zoom, pilih posisi
kepala zoom dengan
kenop selektor, lalu tekan
tombol [OK].
Pastikan indikator lampu
kilat siap dalam keadaan
aktif, lalu ambil gambar.
D–13
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
Mode Kontrol Nirkabel Cepat
Rasio tingkat output lampu kilat dari grup unit lampu kilat jarak jauh (A dan B) dapat diseimbangkan dengan mudah dalam mode kontrol nirkabel cepat.
• Unit lampu kilat master tidak menyala dalam mode kontrol nirkabel cepat.
Mengatur mode kontrol nirkabel cepat
Setel switch daya/switch
mode nirkabel untuk
multi unit lampu kilat
ke [MASTER], lalu setel
selektor mode ke [A:B].
• Putar sakelar sambil menahan pelepas kunci di tengah.
Sampel LCD mode kontrol nirkabel cepat
Rasio tingkat output lampu kilat dari grup A dan B unit lampu kilat jarak jauh Mode master
Mode kontrol nirkabel cepat
Saluran Unit lampu kilat master
(lampu kilat dibatalkan)
Nilai kompensasi lampu kilat dari grup A dan B unit lampu kilat jarak jauh
fi
Multi Unit Lampu Kilat Nirkabel
D
Mengambil gambar dalam mode kontrol
nirkabel cepat
1.
Pengaturan unit lampu kilat master (rasio
tingkat output lampu kilat, nilai kompensasi
lampu kilat, dan saluran)
[Menetapkan rasio tingkat output lampu kilat 1 : 2 dan saluran 1 (contoh)]
Tekan tombol [SEL] untuk
menyorot rasio tingkat
output lampu kilat dari
grup unit lampu kilat jarak
jauh A dan B.
Atur rasio tingkat output
lampu kilat 1 : 2 dengan
kenop selektor dan lalu
tekan tombol [OK].
• Rasio tingkat output lampu kilat dapat diatur dalam kisaran jarak 8 : 1 – 1 : 8.
• Fungsi lampu kilat dalam salah satu grup unit lampu kilat jarak jauh A dan B dapat dibatalkan.
D–15
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
Tekan tombol [SEL] untuk
menyorot saluran, pilih
CH 1 dengan kenop
selektor, lalu tekan tombol
[OK].
fi
Multi Unit Lampu Kilat Nirkabel
D
2.
Pengaturan unit lampu kilat jarak jauh (grup,
saluran dan posisi kepala zoom)
[Mengatur grup A dan saluran 1 (contoh)]
Tekan tombol [SEL] untuk
menyorot grup, pilih grup A
dengan kenop selektor, lalu
tekan tombol [OK].
• Setel grup A atau B.
• Angka saluran dan indikator grup yang dipilih muncul lebih besar pada LCD.
Tekan tombol [SEL] untuk
menyorot saluran, pilih
angka saluran 1 dengan
kenop selektor, lalu tekan
tombol [OK].
• Pastikan untuk memilih angka saluran yang sama seperti yang diatur pada unit lampu kilat master.
D–17
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
Tekan tombol [ZOOM] untuk
menyorot posisi kepala
zoom, pilih posisi kepala
zoom dengan kenop selektor,
lalu tekan tombol [OK].
Pastikan indikator lampu
kilat siap dalam keadaan
aktif, lalu ambil gambar.
fi
Multi Unit Lampu Kilat Nirkabel
D
Fotografi multi unit lampu kilat nirkabel jenis SU-4 cocok untuk
memfoto subjek yang bergerak cepat.
• SB-700 hanya dapat digunakan sebagai unit lampu kilat jarak jauh pada fotografi multi unit lampu kilat nirkabel tipe SU-4.
Mengatur fotografi multi unit lampu kilat
nirkabel jenis SU-4
Setel fotogra
fi
multi unit lampu kilat nirkabel
jenis SU-4 pada pengaturan khusus.
• Lihat “Fungsi dan Pengaturan Khusus.” (0B-20)
Setel switch daya/switch mode nirkabel untuk
multi unit lampu kilat ke [REMOTE].
D–19
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
Sampel LCD
Mode lampu kilat
Mode jarak jauh
Jenis SU-4
Monitor suara
Posisi kepala zoom unit lampu kilat jarak jauh
Fungsi lampu kilat dibatalkan
fi
Multi Unit Lampu Kilat Nirkabel
D
Mode lampu kilat untuk unit lampu kilat
jarak jauh
Fotografi multi unit lampu kilat nirkabel jenis SU-4 dapat beroperasi
pada mode AUTO (otomatis), M (manual) dan mode OFF (fungsi lampu kilat dibatalkan).
Mode lampu kilat dapat ditetapkan dengan selektor mode.
• Setelah selektor mode ke [TTL] untuk AUTO (otomatis), [M] untuk M (manual), [GN] ke OFF (fungsi lampu kilat dibatalkan).
Mode (otomatis):
• Dalam mode AUTO, unit lampu kilat jarak jauh mulai dan berhenti menyala serentak dengan unit lampu kilat master. • Total tingkat output lampu kilat dari unit lampu kilat master dan
unit lampu kilat jarak jauh terkontrol.
• Jarak maksimum yang dapat dideteksi sensor cahaya SB-700 sekitar 7 m di depan unit lampu kilat master.
D–21
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
Mode (manual):
• Dalam mode M, unit lampu kilat jarak jauh mulai menyala bersamaan dengan unit lampu kilat master, namun tidak berhenti menyala secara bersamaan dengan unit lampu kilat master.
• Tingkat output lampu kilat dari unit lampu kilat master dan unit lampu kilat jarak jauh disetel secara terpisah.
• Jarak maksimum yang dapat dideteksi sensor cahaya SB-700 sekitar 40 m di depan unit lampu kilat master.
• Tingkat output lampu kilat dapat disetel mulai M1/1 hingga M1/128.
Mode (fungsi lampu kilat dibatalkan):
• Unit lampu kilat jarak jauh tidak menyala, bahkan ketika unit lampu kilat master menyala.
v
Untuk mencegah agar unit lampu kilat jarak jauh tidak menyala tanpa sengajaJangan tinggalkan daya unit lampu kilat jarak jauh dalam keadaan menyala. Derau elektrik sekitar yang disebabkan listrik statis atau gelombang elektromagnet lainnya dapat memicu unit sehingga menyala secara tidak sengaja. Selalu matikan daya dari unit.
fi
Multi Unit Lampu Kilat Nirkabel
D
Mengatur unit lampu kilat jarak jauh untuk
fotografi multi unit lampu kilat nirkabel
jenis SU-4
[Menetapkan mode AUTO (contoh)]
Setel selektor mode ke [TTL].
Tekan tombol [ZOOM] untuk
menyorot posisi kepala zoom,
pilih posisi kepala zoom
dengan kenop selektor, lalu
tekan tombol [OK].
t
Mengatur tingkat output lampu kilat dalam mode MPada mode M, atur tingkat output lampu kilat dengan tombol [SEL].
D–23
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
Unit Lampu Kilat Jarak Jauh
Mengatur unit lampu kilat jarak jauh
• Fungsi siaga dari SB-700, SB-910, SB-900, SB-800, SB-600, SB-500 dan SB-R200 dibatalkan bila diatur pada mode jarak jauh. Pastikan bahwa daya baterai mencukupi.
• Atur posisi kepala zoom unit lampu kilat jarak jauh lebih lebar dari area gambar, sehingga subjek akan menerima penyinaran yang cukup walaupun sudut kepala lampu kilat berada di luar poros subjek. Bila jarak lampu kilat-dengan-subjek sangat dekat, atur posisi kepala zoom cukup lebar untuk mendapat pencahayaan yang cukup.
Mengatur unit lampu kilat jarak jauh
• Pada kebanyakan kasus, atur posisi unit lampu kilat jarak jauh lebih dekat ke subjek daripada ke kamera, sehingga cahaya dari unit lampu kilat master dapat menjangkau jendela sensor cahaya untuk lampu kilat jarak jauh nirkabel dari unit lampu kilat jarak jauh. Ini khususnya sangat penting ketika memegang unit lampu kilat jarak jauh menggunakan tangan.
fi
Multi Unit Lampu Kilat Nirkabel
D
• Sebagai panduan dasar, jarak efektif antara unit lampu kilat master dan unit lampu kilat jarak jauh adalah sekitar 10 m atau kurang, di posisi depan, dan sekitar 7 m pada kedua sisi (dalam Pencahayaan Nirkabel Canggih). Kisaran jarak ini sedikit berbeda bergantung pada cahaya sekitar.
• Tidak ada batasan jumlah unit lampu kilat jarak jauh yang dapat digunakan bersamaan. Namun, bila menggunakan banyak unit lampu kilat jarak jauh, cahaya mungkin tanpa disengaja tertangkap sensor cahaya unit lampu kilat master dan mengganggu fungsi yang benar. Jumlah unit lampu kilat jarak jauh yang memadai untuk fotografi multi unit lampu kilat nirkabel adalah tiga. Dalam Pencahayaan Nirkabel Canggih, untuk tujuan praktis, jumlah unit lampu kilat jarak jauh harus dibatasi menjadi tiga unit untuk satu grup.
D–25
Fotogra
fi
Multi Unit Lampu Kilat Nirkabel
D
• Tempatkan semua unit lampu kilat jarak jauh di kelompok yang samabersama-sama dan menghadapi arah yang sama.
Sekitar 7 m Grup B Grup A Kurang dari sekitar 10 m Unit lampu kilat master Tidak lebih dari 30˚
• Penghalang antara unit lampu kilat master dan unit lampu kilat jarak jauh dapat mengganggu transmisi data.
• Perhatikan agar tidak membiarkan cahaya dari unit lampu kilat jarak jauh menyinari lensa kamera.
