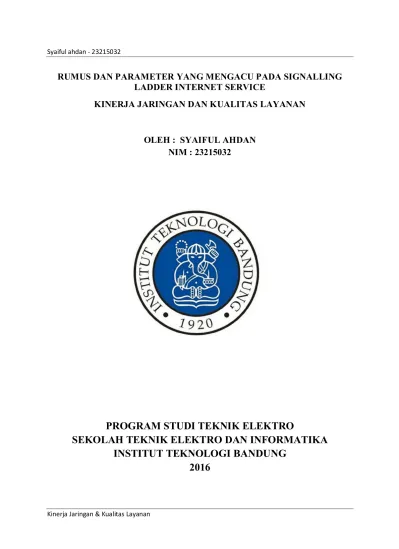

RUMUS DAN PARAMETER YANG MENGACU PADA SIGNALLING
LADDER INTERNET SERVICE
KINERJA JARINGAN DAN KUALITAS LAYANAN
OLEH : SYAIFUL AHDAN
NIM : 23215032
PROGRAM STUDI TEKNIK ELEKTRO
SEKOLAH TEKNIK ELEKTRO DAN INFORMATIKA
INSTITUT TEKNOLOGI BANDUNG
= ( ) [2]
A. Mean Data Rate
Parameter ini menunjukkan nilai rata-rata kecepatan transmisi data. nilai throughput rata-rata dihitung dari awal untuk membangun koneksi data sampai data diterima dengan sukses. Prasyarat untuk parameter ini UE telah berhasil untuk dilampirkan, koneksi telah diaktifkan untuk membangun konteks PDP aktif, serta layanan telah berhasil dilakukan.
Berikut merupakan tabel penjelasan dari SLD:
Penurunan Rumus dari SLD :
= ∑ −
Event Trigger Point Deskripsi SLD
Tdata transfer start : Waktu saat dimulai data transfer
Start: file mulai didownload
Start: Paket data pertama dari file
diterima
Tdata transfer complete: Waktu saat data transfer
selesai
Stop: file selesai didownoad dengan
baik
B. Internet Protocol Service Non-Accessibility
Parameter ini menunjukkan probabilitas UE tidak dapat membangun konteks PDP dan tidak dapat mengakses agar diterima dengan sukses. Prasyarat untuk parameter ini UE telah berhasil melakukan proses attachment.
[%] =
Berikut merupakan tabel penjelasan dari SLD:
Event Trigger Point Deskripsi SLD
Total usaha akses ke service
Start:
Pelanggan memulai akses ke layanan
Start:
ATD command
Usaha akses yang berhasil
Stop:
Pesan pertama diterima
Stop Method A: Penerimaan paket data
pertama berisikan pesan
Stop Method B: Pengiriman perintah
GET pertama
Usaha akses yang gagal Trigger point Stop tidak tercapai
Penurunan Rumus dari Signaling ladder Diagram :
− = ∑ ∑
[%] = C. Internet Protocol Srvice Access Failure Ratio
Parameter ini menunjukkan probabilitas sebuah UE tidak dapat membuat sambungan TCP/IP ke server dari layanan yang telah berhasil diterima dengan sukses. Prasyarat untuk parameter ini UE telah berhasil melakukan proses attachment dan koneksi ke konteks PDP telah aktif.
Berikut merupakan tabel penjelasan dari SLD:
Event Trigger Point Deskripsi SLD
Total usaha akses ke service IP
Start:
User memasukkan URL dan menekan ‘enter’
Start:
[SYN] pertama terkirim
Usaha akses yang berhasil
Stop:
Halaman web mulai terbuka
Stop Method A: Penerimaan paket data
pertama berisikan pesan
Stop Method B: Pengiriman perintah
GET pertama
Usaha akses yang gagal Trigger point Stop tidak tercapai
[ ]
= − [2]
Penurunan Rumus dari SLD :
= ∑ ∑
D. Internet Protocol Service Access Time
Parameter ini merupakan waktu yang dibutuhkan untuk UE membangun koneksi TCP/IP ke server dari layanan yang telah berhasil diterima dengan sukses. Prasyarat untuk parameter ini adalah UE telah berhasil melakukan proses attachment dan koneksi ke konteks PDP telah aktif. Parameter ini hanya dapat dihitung pada uji coba yang telah sukses dilakukan.
Berikut merupakan tabel penjelasan dari SLD:
Event Trigger Point Deskripsi SLD
TUsaha akses ke service IP mulai
Start:
User memasukkan URL dan menekan ‘enter’
Start:
[SYN] pertama terkirim
TUsaha akses ke service berhasil
Stop:
Halaman web mulai terbuka
Stop Method A: Penerimaan paket data
pertama berisikan pesan
Stop Method B: Pengiriman perintah
=
Penurunan Rumus SLD :
= −
E. Session Failure Ratio
Parameter ini menunjukkan rasio dari sesi sukses sampai akhir layanan serta di sesi layanan inisiasi. Prasyarat untuk parameter ini adalah UE telah berhasil melakukan proses attachment dan koneksi ke konteks PDP telah aktif.
Berikut merupakan tabel penjelasan dari SLD:
Event Trigger Point Deskripsi SLD
Session berhasil dimulai
Start:
User memasukkan URL dan menekan ‘enter’
Start:
[SYN] pertama terkirim
Session berhasil selesai Stop:
Halaman web terbuka
Stop: Penerimaan paket data pertama berisikan
pesan
Session yang tidak
berhasil Trigger point Stop tidak tercapai
Penurunan Rumus dari SLD :
= ∑ ∑
F. Internet Protocol Setup Times
Parameter ini merupakan waktu yang dibutuhkan untuk mengakses layanan penuh, dari Membangun konteks PDP untuk menerima paket data pertama. Prasyarat untuk parameter ini UE telah berhasil melakukan proses attachment.
[ ] = −
Berikut merupakan tabel penjelasan dari SLD:
Event Trigger Point Deskripsi SLD
Takses ke service mulai
Start:
User memulai akses ke layanan
Start: ADT command
Takses ke service berhasil selesai
Stop:
Konten pertama diterima
Stop Method A: Penerimaan paket data pertama berisikan pesan
Stop Method B: Pengiriman perintah GET
pertama
Penurunan Rumus dari Signaling ladder Diagram :
[ ] = −
G. Session Time
Parameter ini menunjukkan waktu yang dibutuhkan untuk memproses sesi data yang telah berhasil menyelesaikan layanan. Prasyarat untuk parameter ini adalah UE telah berhasil melakukan proses attachment dan koneksi ke konteks PDP telah aktif.
Berikut merupakan tabel penjelasan dari SLD:
Event Trigger Point Deskripsi SLD
Tsession dimulai
Start:
User memasukkan URL dan menekan ‘enter’
Start:
[SYN] pertama terkirim
Tsession selesai dengan baik
Stop:
Halaman web penuh selesai terbuka
Stop: Penerimaan paket data terakhir berisikan
pesan
Penurunan Rumus dari Signaling ladder Diagram :
− [100] =
H. Data Transfer Cut-Off Ratio
Parameter ini menunjukkan rasio antara data transfer yang tidak lengkap dan data transfer yang dimulai dengan sukses. Prasyarat untuk parameter ini adalah UE telah berhasil melakukan proses attachment dan koneksi ke konteks PDP telah aktif.
Berikut merupakan tabel penjelasan dari SLD:
Event Trigger Point Deskripsi SLD
Data transfer yang berhasil dimulai
Start:
Halaman web mulai terbuka
Start Method A: Penerimaan paket data pertama berisikan pesan
Start Method B: Pengiriman perintah
GET pertama
Data transfer yang berhasil selesai
Stop:
Halaman web berhasil dibuka sempurna
Stop: Penerimaan paket data terakhir berisikan
pesan
Data transfer yang tidak
berhasil Trigger point Stop tidak tercapai
Penurunan Rumus dari Signaling ladder Diagram ::
− = ∑∑
I. Teardown Failure Ratio (%)
Probabilitas bahwa RTSP (Real-Time Streaming Protocol) "Teardown" dikirim dari UE ke server dan tidak ada respon yang diterima dari RTSP "200 OK" yang diterima dari server EU.
Berikut merupakan tabel penjelasan dari SLD:
Event Trigger Point Deskripsi SLD
Teardown attempt
Start:
User menekan tombol ‘stop’
Start: RTSP ‘Teardown’
Teardown berhasil Stream Stop: torn down
Stop: RTSP: ‘200 OK’
Teardown tidak berhasil Trigger point Stop tidak tercapai
Penurunan Rumus dari Signaling ladder Diagram :
− = ∑ :: 200
∑ :
J. Terdown Time
Durasi dari akses untuk layanan dari permintaan streaming (streaming requests) menuju ke penerimaan aliran pertama paket data ke UE.
Berikut merupakan tabel penjelasan dari SLD:
Event Trigger Point Deskripsi SLD
TUE client mengirim pesan teardown
Start:
User menekan tombol ‘stop’
Start: RTSP ‘Teardown’
Tserver respons pesan teardown
Stop: Stream torn down
Stop: RTSP: ‘200 OK’
Penurunan Rumus dari Signaling ladder Diagram :
= : − :
- http://www.etsi.org/deliver/etsi_ts/102200_102299/10225002/01.01.01_60/ts_10225002v
010101p.pdf
- http://www.gsma.com/newsroom/wp-content/uploads//IR.42-v6.01.pdf
- http://learntelecom.com/sms-in-gsm-network/
