Perancangan Aplikasi Ensiklopedia Tanaman Obat Tradisional
Berbasis Android
Naskah Publikasi
diajukan oleh
Noormalita Sari Dewi
08.11.1911
kepada
SEKOLAH TINGGI ILMU MANAJEMEN INFORMATIKA DAN KOMPUTER
A M I K O M
Y O G Y A K A R T A
2012
DESIGNING ENCYCLOPEDIA APPLICATION OF TRADITIONAL MEDICINE PLANTS BASED ANDROID
PERANCANGAN APLIKASI ENSIKLOPEDIA TANAMAN OBAT TRADISIONAL BERBASIS ANDROID
Noormalita Sari Dewi Kusrini, Dr., M.Kom Jurusan Teknik Informatika STMIK AMIKOM YOGYAKARTA
ABSTRACT
All around us there are different kinds of plants, and most of these plants can serve as a medicinal plant. But not many know how to processing plants that can serve as a drug. Therefore necessary that the application is intended as a means to determine the efficacy and benefits of plants that are around us.
In this case, the research conducted to assist the public in knowing how to use plants. They took steps to establish a new system in order to support such research. This new system is designing an application encyclopedia of medicinal plants that can later be used to assist communities in using medicinal plants. The information given application can include images of plants, scientific names, local names, diseases, symptoms and ways of processing plants.
With this application users can learn how to reprocessing plants in order to function as a drug whenever and wherever. Users no longer need to carry books to print anywhere for the first aid because it is in mobile applications, especially those based on Android. This application is easy to use (user friendly).
1. Pendahuluan
Perkembangan teknologi telepon selular saat ini sangatlah pesat. Telepon selular
(handphone) telah berubah menjadi salah satu perangkat multi fungsi, salah satunya
yang sering digunakan sekarang ini adalah untuk menjalankan aplikasi-aplikasi mobile
sebagai media untuk mengakses dan mengolah informasi. Perkembangan aplikasi
mobile didukung dengan semakin berkembangnya bahasa pemrograman, salah satu bahasa pemrograman untuk mobile yaitu Java.
Di sekitar kita terdapat berbagai macam tumbuhan, dan sebagian besar tumbuhan tersebut dapat berfungsi sebagai tumbuhan obat. Sebagian masyarakat tentu tahu bahwa terdapat banyak tumbuh-tumbuhan yang memiliki manfaat dan khasiat sebagai penyembuh penyakit. Tetapi tidak banyak yang tahu bagaimana cara pengolahan tanaman tersebut sehingga dapat berfungsi sebagai obat. Obat tradisional yang berasal dari tumbuhan juga dapat menyembuhkan berbagai penyakit, penyakit sedang maupun penyakit yang telah memasuki tingkatan-tingkatan keganasan.
Di sekitar kita terdapat berbagai macam tumbuhan, dan sebagian besar tumbuhan tersebut dapat berfungsi sebagai tumbuhan obat. Sebagian masyarakat tentu tahu bahwa terdapat banyak tumbuh-tumbuhan yang memiliki manfaat dan khasiat sebagai penyembuh penyakit. Tetapi tidak banyak yang tahu bagaimana cara pengolahan tanaman tersebut sehingga dapat berfungsi sebagai obat. Obat tradisional yang berasal dari tumbuhan juga dapat menyembuhkan berbagai penyakit, penyakit sedang maupun penyakit yang telah memasuki tingkatan-tingkatan keganasan.
Dengan melihat permasalahan yang telah ditemukan diatas, dapat diberikan solusi dengan membangun sebuah aplikasi mobile phone yang berfungsi sebagai media penyajian informasi yang dapat diakses dengan mudah, cepat dan praktis. Pembuatan perancangan aplikasi mobile phone ini dibahas sebagai skripsi dengan judul “Perancangan Aplikasi Ensiklopedia Tanaman Obat Tradisional Berbasis Android”.
2. Dasar Teori 2.1 Tanaman Obat
Di Indonesia, dikenal lebih dari 20.000 jenis tumbuhan obat. Namun, baru 1.000 jenis tanaman telah terdata dan baru sekitar 300 jenis yang sudah dimanfaatkan untuk pengobatan tradisional. 1
Menurut Depkes RI, definisi tanaman obat sebagaimana tercantum dalam SK Menkes No.149/SK/Menkes/IV/1978, yaitu tamanan atau bagian tanaman yang digunakan sebagai Obat Tradisional atau Jamu; tanaman atau bagian tanaman yang
digunakan sebagai formula bahan baku obat; atau tanaman atau bagian tanaman yang diekstraksi, dan ekstrasi tersebut digunakan sebagai obat.
2.2 Java
Bahasa Java adalah bahasa untuk membuat aplikasi-aplikasi yang dapat diletakkan pada berbagai macam perangkat elektronik, seperti microwave oven dan remote control, sehingga Java harus bersifat portable atau yang sering disebut platform independen (tidak tergantung pada platform). Itulah yang menyebabkan dalam
pemrograman Java dikenal istilah “write one, run everywhere”, yang berarti kode
program hanya ditulis sekali, namun dapat dijalankan dibawah platform manapun, tanpa harus melakukan perubahan kode program.
2.3 WAP
WAP (Wireless Application Protocol) adalah suatu protocol aplikasi yang
memungkinkan internet dapat diakses melalui ponsel dan perangkat wireless lainnya. WAP membawa informasi secara online melewati internet langsung menuju ke handphone atau klien WAP lainnya. Dengan adanya WAP berbagai informasi digital dapat diakses setiap saat dan dimana saja hanya dengan menggunakan handphone dan perangkat sejenis yang lain. Ada tiga bagian utama dalam akses WAP yaitu perangkat
wireless yang mendukung WAP, WAP gateway sebagai perantara dan server sebagai
sumber dokumen. 2
2.4 Smart Phone
Telepon pintar (smartphone) adalah telepon genggam yang mempunyai
kemampuan tinggi dan dengan fungsi yang hamper menyerupai computer. Bebrapa orang mengatakan, telepon pintar merupakan telepon yang bekerja menggunakan seluruh piranti lunak system operasi yang menyediakan hubungan standard dan mendasar bagi pengembang aplikasi. Bagi yang lainnya, telepon pintar hanyalah
merupakan sebuah telepon yangbmenyajikan fitur canggih seperti email, internet dan
kemampuan membaca buku elektronik (e-book) atau terdapat keyboard (baik built-in
maupun eksternal) dan konektor VGA. Dengan kata lain, smartphone merupakan
computer mini yang mempunyai kapabilitas sebuah telepon.
2.5 Android
Android merupakan “Open Mobile Platform” yang dikembangkan oleh Google, secara sederhana Android merupakan sebuah sistem operasi untuk handphone, seperti
halnya Symbian atau Windows Phone. Android dikembangkan dari Sistem Operasi Linux,
middleware, dan semua Aplikasinya dibuat dengan menggunakan Java. Perlengkapan penyediaan fitur dalam Android disertakan Standart Development Kid (SDK) dan
pengembangkan aplikasi dalam platform android disertakan Application Programming
Interface (API).3
2.6 UML
UML (Unified Modelling Language)adalah bahasa standar untuk pengembangan sebuah system yang dapat menyampaikan bagaimana mendokumentasikan, menspesifikasikan, dan membangun model-model sistemn perangkat lunak, tetapi tidak dapat menyampaikan kapan dan apa model yang seharusnya dibuat.
2.6.1 Use Case Diagram
Use Case Diagram adalah seperangkat scenario yang menggambarkan interaksi antara pengguna dan system. Use Case Diagram menampilakan hubungan antara actor dan kasus penggunaan. Dua komponen utama dari sebuah diagram use case adalah kasus penggunaan dan actor.
2.6.2 Class diagram
Class Diagram adalah sebuah spesifikasi yang jika diinstansiasi akan menghasilkan sebuah obyek dan merupakan inti dari pengembangan suatu desain orientasi obyek.
2.6.3 Sequence Diagram
Sequence diagram adalah suatu diagram yang memperlihatkan atau menampilkan interaksi-interaksi antar-obyek di dalam sistem yang disusun pada sebuah urutan atau rangkaian waktu.
2.6.4 Activity diagram
Activity Diagram adalah tehnik untuk menggambarkan logika prosedural, proses bisnis dan jalur kerja. Dalam beberapa hal, diagram ini memainkan peran mirip dengan sebuah diagram alir, tetapi perbedaan prinsip antara diagram ini dan notasi diagram alir adalah diagram ini mendukung behavior paralel.
2.7 ERD
ERD (Entity relationship diagram) adalah model konseptual yang mendeskripsikan hubungan antara penyimpanan (dalam DFD). ERD digunakan untuk memodelkan struktur data dan hubungan antar data. Dengan ERD, model dapat diuji dengan mengabaikan proses yang dilakukan.
3
Developer.android, 2011. Android, http://developer.android.com/reference/packages.html, diakses 20 oktober 2011
3. Analisis dan Perencangan Sistem
Analisis sistem adalah penguraian dari suatu sistem informasi yang utuh kedalam bagian-bagian komponennya dengan maksud untuk mengidentifikasi dan mengevaluasi permasalahan , kesempatan, hambatan-hambatan yang terjadi dan
kebutuhan-kebutuhan yang diharapkan, sehingga dapat diusulkan perbaikan-perbaikannya.4
Analisis dan perancangan sistem merupakan langkah awal dalam tahapan pengembangan suatu sistem. Tahap analisis sistem merupakan tahap yang paling penting, karena apabila terjadi kesalahan di tahap ini maka akan menyebabkan kesalahan ditahap berikutnya.
4
Jogiyanto H.M., “Analisis dan Desain Sistem Informasi : Pendekatan Terstruktur Teori dan Praktek Aplikasi Bisnis”, Yogyakarta, Andi Offset, 1995, hal 129.

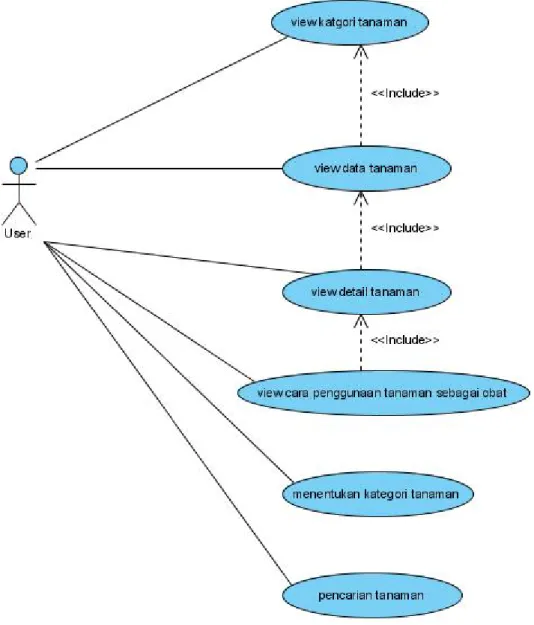

3.1 Use Case Diagram

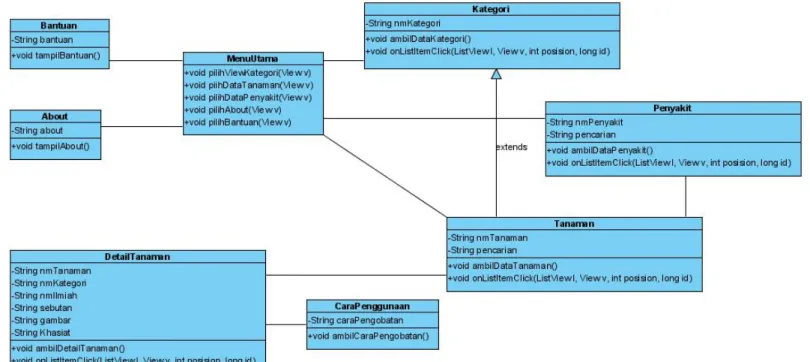

3.2 Class Diagram

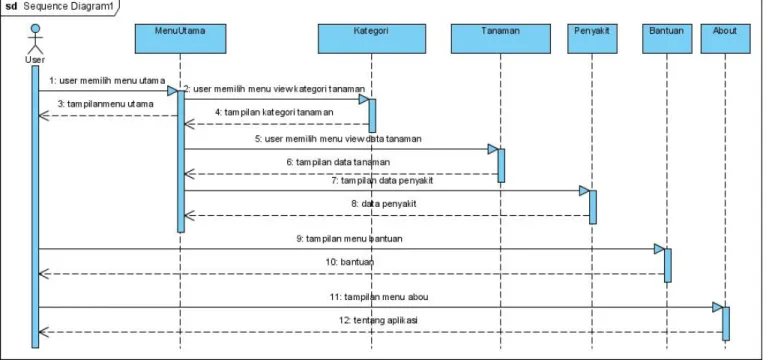

3.3 Sequnce Diagram

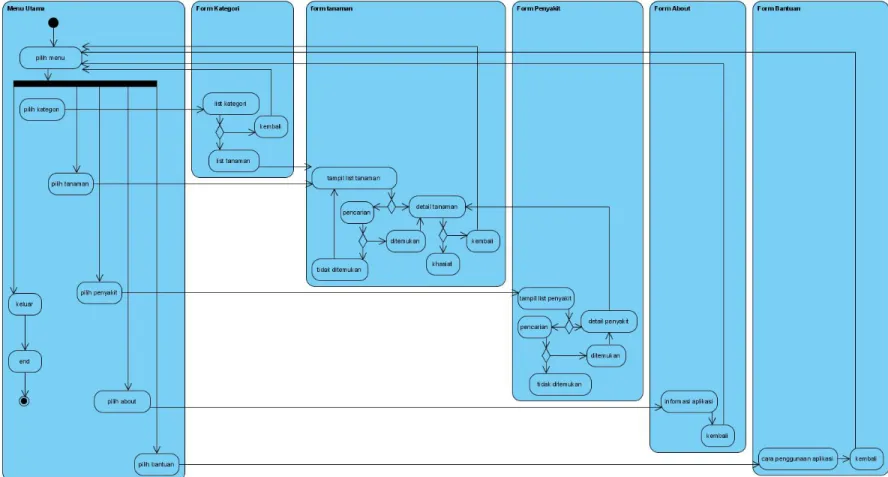

3.4 Activity Diagram

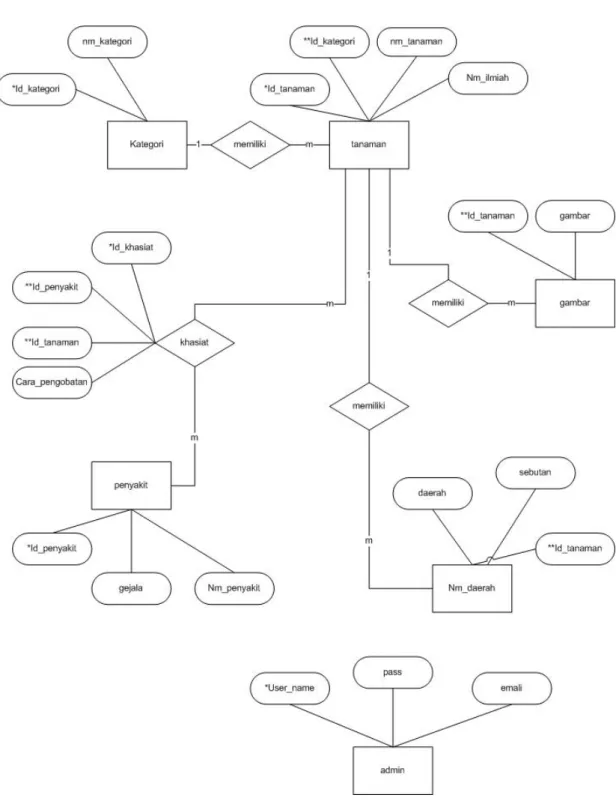

3.5 Entity Relationship Diagram
4. Implementasi dan Pembahasan
Implementasi merupakan tahapan setelah melakukan analisis dan perancangan sistem pada siklus rekayasa perangkat lunak, dimana aplikasi siap dioperasikan pada keadaan yang sebenarnya, sehingga dari sini akan diketahui apakah program atau aplikasi yang telah dibuat benar-benar dapat menghasikan output yang sesuai dengan tujuan yang diinginkan atau tidak.
4.1 Inteface Mobile 4.1.1 Halaman Menu Utama
Halaman ini menampilkan menu-menu utama aplikasi. Berisi menu kategori, tanaman, penyakit, about dan bantuan.

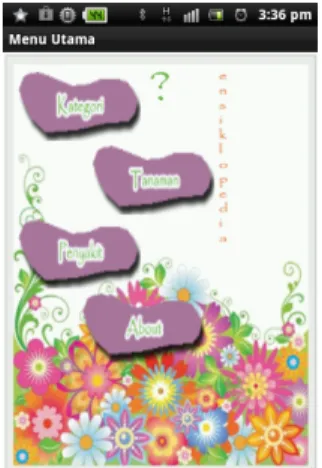

Gambar 4.17 Halaman Utama Android 4.1.2 Halaman Kategori
Halaman ini berisi list kategori tanaman obat.
4.1.3 Halaman Daftar Tanaman Sesuai Kategori
Halaman ini berisi list tanaman menurut kategori tertentu, missal buah.
Gambar 4.19 Halaman Daftar Tanaman Sesuai Kategori 4.1.4 Halaman Detail Tanaman
Halaman ini berisi tentang detail tanaman yang dipilih.
Gambar 4.20 Halaman Tanaman
4.1.5 Halaman Tampilan Khasiat (Cara Pengolahan)
Halaman ini berisi tentang panduan pengolahan tanaman menjadi obat.
Gambar 4.21 Halaman Tampilan Khasiat 4.1.6 Halaman Tanaman

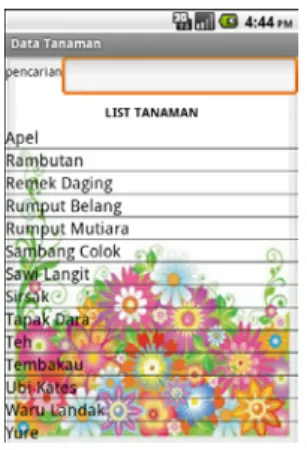

Halaman ini berisi list seluruh tanaman yang telah di-inputkan admin.
4.1.7 Halaman Penyakit
Halaman ini berisi list penyakit-penyakit.
Gambar 4.22 Halaman Penyakit 4.1.8 Halaman Detail Penyakit
Halaman ini berisi list tanaman yang dapat mengobati penyakit.
4.1.9 Halaman About
Halaman ini berisi tentang informasi mengenai aplikasi.

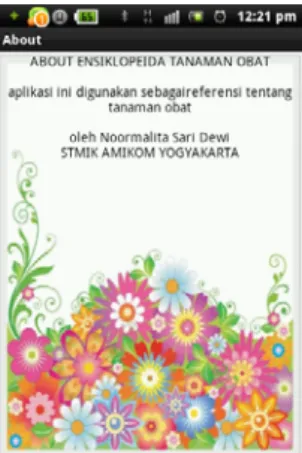

Gambar 4.24 Halaman About
4.1.10 Halaman Bantuan
Halaman ini digunakan untuk membantu user dalam menjalankan aplikasi.
4.1.11 Halaman Pencarian
Pada halaman ini user dapat melakukan pencarian kategori, tanaman, dan penyakit. Menu ini ada pada setiap halaman list.
Gambar 4.26 Halaman Pencarian
5. Penutup 5.1 Kesimpulan
Berdasarkan pembahasan pada bab sebulumnya, mengenai pembuatan laporan skripsi dengan judul “Perancangan Aplikasi Ensiklopedia Tanaman Obat Tradisional Berbasis Android”, maka dapat diambil kesimpulan sebagai berikut:
1. Aplikasi ini dapat menampilkan informasi tanaman obat. Informasi yang diberikan seperti gambar tanaman, nama ilmiah, nama daerah, khasiat tanaman dan cara pengolahan tanaman.
2. Aplikasi ini dapat melakukan pencarian nama tanaman, melalui kategori tanaman maupun melalui menu penyakit.
3. Aplikasi ini dapat melakukan pencarian penyakit.
4. Dengam aplikasi ini masyarakat akan lebih mudah dalam mengetahui khasiat tanaman.
5. Kecepatan internet mempengaruhi dalam pen-download-an data terbaru.
5.2 Saran
Mengingat tidak adanya kesempurnaan di dunia ini kecuali Sang Pencipta, maka penulis juga menyadari bahwa penulisan skripsi ini terdapat banyak kekurangan. Oleh karena itu, kritik dan saran dari pembaca yang sekiranya dapat membangun dan memperbaiki sistem ini sangat diharapkan. Kiranya skripsi ini dengan segala manfaat, kelebihan, dan kekurangan dapat diterima serta memberi manfaat bagi masyarakat luas.
Adapun saran dari penulis yang akan disampaikan kepada para mahasiswa, instansi dan masyarakat yang akan melakukan penelitian baru pada aplikasi ini diantaranya:
1. Tampilan interface dapat diubah agar lebih menarik.
2. Tampilan tanaman dapat memiliki beberapa kategori. Karena pemanfaatan satu tanaman obat terkadang ada pada bagian-bagian tertentu yang memiliki kegunaan lain.
3. Aplikasi dapat ditambahkan sound pada setiap tampilan agar aplikai ini dapat digunakan oleh masyarakat tuna netra.
DAFTAR PUSTAKA
Hariana, Arief. 2009. Tumbuhan Obat dan Khasiatnya seri 3. Jakarta: Penebar Swadaya
Hakim, Rachmad. 2009. Mastering Java. Jakarta: Elex Media
Jogiyanto H.M. 1995. Analisis dan Desain Sistem Informasi : Pendekatan Terstruktur
Teori dan Praktek Aplikasi Bisnis. Yogyakarta: Andi Offset Developer.android, 2011. Android,
