LANDASAN TEORI DAN PROGRAM PABRIK GARMEN DI SEMARANG, Tema Desain : Arsitektur Kontekstual - Unika Repository

(1)

211

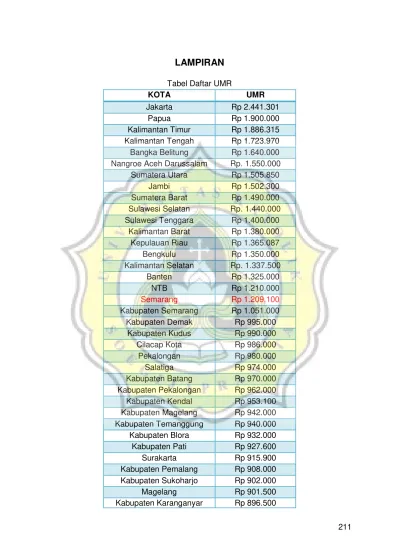

LAMPIRAN

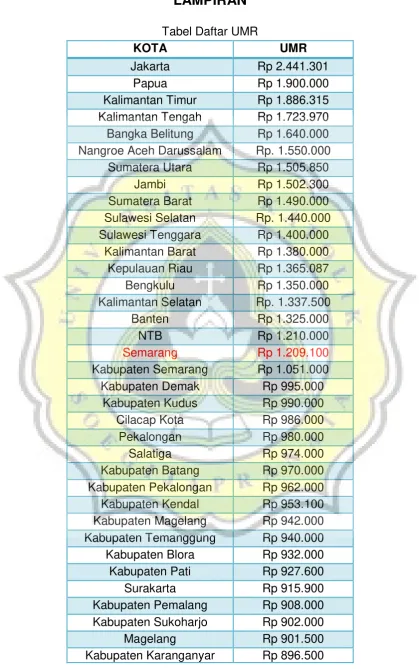

Tabel Daftar UMR

KOTA UMR

Jakarta Rp 2.441.301

Papua Rp 1.900.000

Kalimantan Timur Rp 1.886.315 Kalimantan Tengah Rp 1.723.970 Bangka Belitung Rp 1.640.000 Nangroe Aceh Darussalam Rp. 1.550.000

Sumatera Utara Rp 1.505.850

Jambi Rp 1.502.300

Sumatera Barat Rp 1.490.000 Sulawesi Selatan Rp. 1.440.000 Sulawesi Tenggara Rp 1.400.000

Kalimantan Barat Rp 1.380.000 Kepulauan Riau Rp 1.365.087

Bengkulu Rp 1.350.000

Kalimantan Selatan Rp. 1.337.500

Banten Rp 1.325.000

NTB Rp 1.210.000

Semarang Rp 1.209.100 Kabupaten Semarang Rp 1.051.000 Kabupaten Demak Rp 995.000

Kabupaten Kudus Rp 990.000 Cilacap Kota Rp 986.000

Pekalongan Rp 980.000

Salatiga Rp 974.000

Kabupaten Batang Rp 970.000 Kabupaten Pekalongan Rp 962.000 Kabupaten Kendal Rp 953.100 Kabupaten Magelang Rp 942.000 Kabupaten Temanggung Rp 940.000 Kabupaten Blora Rp 932.000 Kabupaten Pati Rp 927.600

Surakarta Rp 915.900

Kabupaten Pemalang Rp 908.000 Kabupaten Sukoharjo Rp 902.000

Magelang Rp 901.500

(2)

212 Kabupaten Purbalingga Rp 896.500

Kabupaten Rembang Rp 896.000 Kabupaten Boyolali Rp 895.000 Kabupaten Wonosobo Rp 880.000 Kabupaten Banyumas Rp 877.500 Kabupaten Jepara Rp 875.000 Kabupaten Klaten Rp 871.500 Kabupaten Sragen Rp 864.000

Tegal Rp 860.000

Kabupaten Brebes Rp 859.000 Kabupaten Tegal Rp 850.000 Kabupaten Purworejo Rp 849.000 Kabupaten Grobogan Rp 842.000 Kabupaten Kebumen Rp 835.000 Kabupaten Wonogiri Rp 830.000

(3)

213 Untuk sarana dan prasarana pada ruang produksi, disediakan mesin-mesin khusus sesuai tahapan proses produksi. Berikut adalah mesin-mesin yang digunakan beserta spesifikasinya :

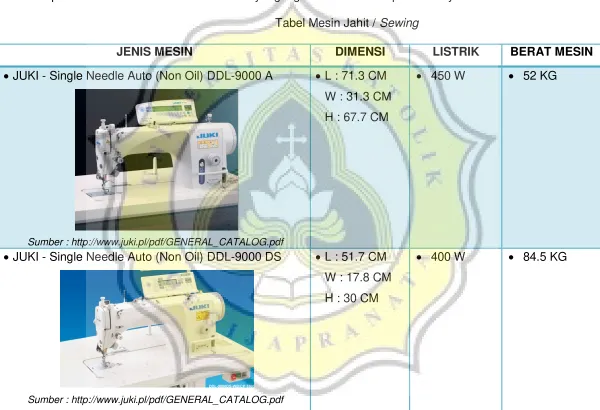

Tabel Mesin Jahit / Sewing

JENIS MESIN DIMENSI LISTRIK BERAT MESIN

 JUKI - Single Needle Auto (Non Oil) DDL-9000 A

Sumber : http://www.juki.pl/pdf/GENERAL_CATALOG.pdf

 L : 71.3 CM W : 31.3 CM H : 67.7 CM

 450 W  52 KG

 JUKI - Single Needle Auto (Non Oil) DDL-9000 DS

 L : 51.7 CM W : 17.8 CM H : 30 CM

(4)

214

 JUKI - Auto Single Needle DDL-5550 N-7

 L : 65.5 CM W : 18.5 CM H : 50 CM

 450 W  81 KG

 BROTHER - Auto Single Needle DB2 - B737

Sumber : http://www.brother.com/europe/ism/

 L : 55.5 CM W : 17.8 CM H : 47.6 CM

 400 W  52 KG

 JUKI - Single Needle Mach DLU – 5490N

 L : 65.5 CM W : 28.5 CM H : 53.5 CM

 400 W – 550 W

(5)

215

 JUKI – Single Needle / With Side Cutter DLM-5200 ND

 L : 70 CM W : 31.3 CM H : 67.7 CM

 220 W  50 KG

 BROTHER - Single Neddle W/Cutter SL-777B

 L : 60 CM W : 53.5 CM H : 45 CM

 220 W  51 KG

 JUKI - Single Needle DDL – 5530

 L : 61 CM W : 27 CM H : 57 CM

(6)

216

 BROTHER - Double Needle Lockstitch LT2 - B 845

 L : 66.5 CM W : 31 CM H : 65.5 CM

 400 W  52 KG

 JUKI - Double Needle Lockstitch LH-3528-A

 L :74.4 CM W :34.1 CM H :71.8 CM

 400 W  48 KG

 JACK - Single Needle Chainstitch JK-8558-2

Sumber : http://www.sewingmachine-elestar.com/JackCatalog.html

 L : 62.5 CM W : 25 CM H : 56.5 CM

(7)

217

 JACK - Double Needle Chainstitch JK-8558-1

 L : 62.5 CM W : 25 CM H : 56.5 CM

 450 W  41 KG

 JACK - Three Needle Chainstitch JK-8560W

 L : 62.5 CM W : 25 CM H : 56.5 CM

 450 W  41 KG

 JUKI - 2 Threads O/L MO-6714DA

 L : 60 CM W : 25.5 CM H : 50 CM

(8)

218

 JUKI - F.O.A Machine MS-1190

 L : 60 CM W : 52.5 CM H : 50 CM

 250 W  52 KG

 JUKI - Button Sewer ( Lock Stitch ) LK-1903B

 L : 52.5 CM W : 30 CM H : 45.5 CM

 350 W  42 KG

 JUKI - Button Hole Mach LBH-1790

 L : 70 CM W : 20 CM H : 42.5 CM

(9)

219

 JUKI - Eyelet Button Hole Machine MEB – 3200

 L : 106 CM W : 79 CM H : 123 CM

 550 W  185 KG

 Ngai-Shing - Auto Collar Turning Machine NS-81

Sumber :

http://www.ngaishinghk.com/products/category/20127231692199694319.pdf

 L : 131 CM W : 95 CM H : 118 CM

 2600 W  180 KG

 Ngai-Shing - Collar Contour Trimmer NS-92

Sumber :

http://www.ngaishinghk.com/products/category/201351515521071805830.pdf

 L : 92 CM W : 59 CM H : 130 CM

(10)

220

 Hashima - Thread Winder HW-40

Sumber : http://www.hashima.co.jp/english/products-3-4.html

 L : 49 CM W : 66 CM H : 95 CM

 80 W  25 KG

 JUKI - Pocket Welting Machine APW-196N

Sumber : https://www.juki.com/apw194N_195N_196N.pdf

 L : 125 CM W : 73.5 CM H : 120 CM

 500 W  220 KG

 GRAND - Thread trimming mesin T-22C

Sumber : http://bellasewing.en.alibaba.com/product/275599849-209695355/Automatic_Fixed_Style_Thread_Trimmer_Machine_T

22C_.html

 L : 120 CM W : 60 CM H : 75 CM

 180W-430W

(11)

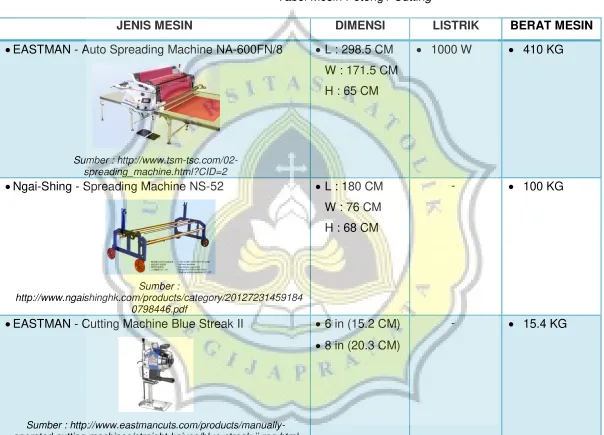

221 Tabel Mesin Potong / Cutting

 EASTMAN - Auto Spreading Machine NA-600FN/8

Sumber : http://www.tsm-tsc.com/02-spreading_machine.html?CID=2

 L : 298.5 CM W : 171.5 CM H : 65 CM

 1000 W  410 KG

 Ngai-Shing - Spreading Machine NS-52

Sumber :

http://www.ngaishinghk.com/products/category/20127231459184 0798446.pdf

 L : 180 CM W : 76 CM H : 68 CM

-  100 KG

 EASTMAN - Cutting Machine Blue Streak II

Sumber : http://www.eastmancuts.com/products/manually-operated-cutting-machines/straight-knives/blue-streak-ii-reg.html

 6 in (15.2 CM)

 8 in (20.3 CM)

(12)

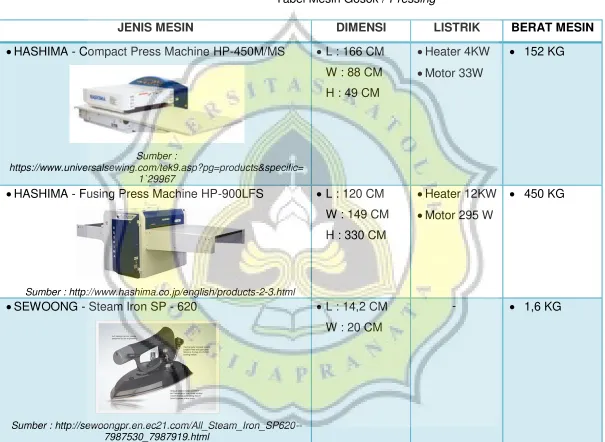

222 Tabel Mesin Gosok / Pressing

 HASHIMA - Compact Press Machine HP-450M/MS

Sumber :

https://www.universalsewing.com/tek9.asp?pg=products&specific= 1`29967

 L : 166 CM W : 88 CM H : 49 CM

 Heater 4KW

 Motor 33W

 152 KG

 HASHIMA - Fusing Press Machine HP-900LFS

 L : 120 CM W : 149 CM H : 330 CM

 Heater 12KW

 Motor 295 W

 450 KG

 SEWOONG - Steam Iron SP - 620

Sumber : http://sewoongpr.en.ec21.com/All_Steam_Iron_SP620--7987530_7987919.html

 L : 14,2 CM W : 20 CM

(13)

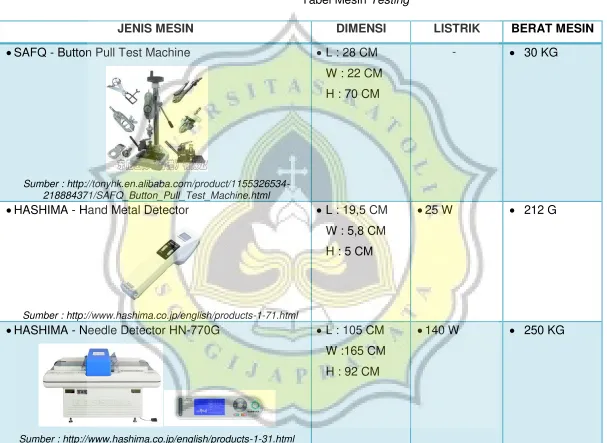

223 Tabel Mesin Testing

 SAFQ - Button Pull Test Machine

Sumber : http://tonyhk.en.alibaba.com/product/1155326534-218884371/SAFQ_Button_Pull_Test_Machine.html

 L : 28 CM W : 22 CM H : 70 CM

-  30 KG

 HASHIMA - Hand Metal Detector

 L : 19,5 CM W : 5,8 CM H : 5 CM

 25 W  212 G

 HASHIMA - Needle Detector HN-770G

 L : 105 CM W :165 CM H : 92 CM

(14)

224 Tabel Mesin Utilities

 KRISBOW - Hand Pallet Truck BF- 3 ton

Sumber : http://www.kawanlama.com/pdf/0574.pdf

 L : 122 CM W : 68,5 CM

-  98 KG

 MIURA – Boiler EX-300 SGO

Sumber : https://www.miuraboiler.com/EX-Series-Models

 L : 355 CM W : 263,7 CM H : 392,5 CM

 35,4 KVA  300 KG

 NILFISK - Vacuum Cleaner Attix 961-01

Sumber :

http://www.machinemart.co.uk/shop/product/details/nilfisk-alto-attix-961-01-single-phase-wet-d

 L : 58 CM W :60 CM H : 97 CM

(15)

(16)

165

Program Kegiatan Produksi

Diagram IV.2. Program Kegiatan Produksi Sumber : Analisa Pribadi

MEMBUAT MARKER

LOADING DOCK

GUDANG PENYIMPANAN LIMBAH PRODUKSI

DIJUAL KEPEMBELI AFAL GARMEN

PEMOTONGAN BENANG

MENGGOSOK / PRESSING PEMASANGAN KANCING DAN

RIVET

PACKING

PEMASANGAN HANG TAG

MASUK GUDANG HASIL PRODUKSI PENGECEKAN PAKAIAN MASUK

GUDANG HASIL

MASUK GUDANG SEMENTARA

PENGECEKAN (MEJA QC 2)

JIKA TERDAPAT KESALAHAN DIKEMBALIKAN KE PROSES SEWING 1 UNTUK DIPERBAIKI

JIKA TERDAPAT KESALAHAN DIKEMBALIKAN KE PROSES SEWING 2 UNTUK DIPERBAIKI PENGECEKAN

(MEJA QC 1)

JADI PAKAIAN (BENTUK AWAL)

SEWING (PROSES 2) PEMILIHAN

JENIS KAIN TIKEL KAIN

SESUAI JIKA POTONGAN KAIN

TIDAK SESUAI, TIDAK AKAN TERPAKAI. DIJADIKAN SATU DENGAN

LIMBAH

MENGHASILKAN LIMBAH : POTONGAN KERTAS POTONGAN KAIN

MENGHASILKAN LIMBAH : KONES KAIN

PLASTIK PEMBUNGKUS KAIN DISESUAIKAN

DENGAN DESIGN

SEWING (PROSES 1) MENGHASILKAN

LIMBAH :

KONES BENANG POTONGAN KAIN TUNTUTAN

PRODUKSI

PEMBUATAN DESIGN (DESIGNER & ASISTEN)

ACC DESIGN & SAMPLE (PPIC) PEMBUATAN

SAMPLE ORDER DARI

BUYER

PEMBUATAN POLA

JIKA DESIGN & SAMPLE TIDAK DISETUJUI OLEH PPIC,

DESIGNER & ASISTEN MEMBUAT DESIGN DAN SAMPLE BARU

MENGHASILKAN

LOADING DOCK

GUDANG BAHAN (KAIN)

BAHAN BAKU KAIN GUDANG BAHAN

(ACCESORIES) GUDANG BAHAN

(PACK)

PAKAIAN DIKIRIM KE TEMPAT

WASHING

PROSES WASHING

PAKAIAN DIKIRIM KEMBALI KE

PABRIK LOADING
