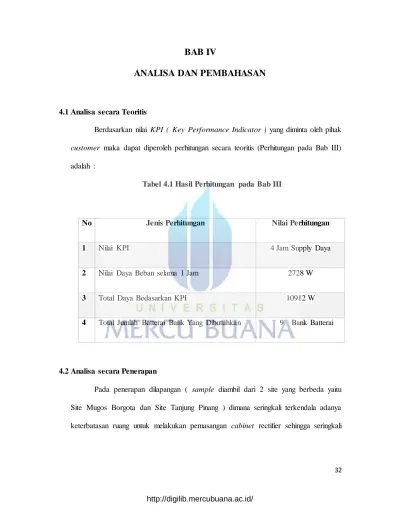

BAB IV
ANALISA DAN PEMBAHASAN
4.1 Analisa secara Teoritis
Berdasarkan nilai KPI ( Key Performance Indicator ) yang diminta oleh pihak customer maka dapat diperoleh perhitungan secara teoritis (Perhitungan pada Bab III) adalah :
Tabel 4.1 Hasil Perhitungan pada Bab III
4.2 Analisa secara Penerapan
Pada penerapan dilapangan ( sample diambil dari 2 site yang berbeda yaitu Site Mugos Borgota dan Site Tanjung Pinang ) dimana seringkali terkendala adanya keterbatasan ruang untuk melakukan pemasangan cabinet rectifier sehingga seringkali
No Jenis Perhitungan Nilai Perhitungan
1 Nilai KPI 4 Jam Supply Daya
2 Nilai Daya Beban selama 1 Jam 2728 W
3 Total Daya Bedasarkan KPI 10912 W
Gambar 4.1 Foto Jumlah total baterai Bank Rectifier site Mugos Borgota
Berdasarkan gambar tersebut site ini diterapkan pemasangan rectifier dengan penambahan batterai sebanyak 6 Bank. Dimana 2 bank Batterai terpasang pada rectifier master dan 4 bank dipasang pada rack lain. Pada perhitungan Bab III diperoleh nilai kapasitas batterai 1 bank sebesar 32,5 Ah .Dengan persamaan 2.15 maka perhitungannya sebagai berikut :
Maka nilai total kapasitas 6 bank batterai sebesar 195 Ah
Pada Tabel 4.1 sudah diketahui bahwa nilai daya beban tiap bebannya sebesar 2728 Wh. Maka melalui persamaan 2.10 kita dapat menghitung Nilai Ampere Hour (setiap 1 jam ) dari baterai, dengan perhitungan sebagai berikut
Total supply daya beban setiap 1 jam didapat nilainya sebesar 63,14 Ah, Namun dikarenakan nilai efisiensi kerja inverter dari rectifier tersebut hanya sebesar 90%, maka perlu ditambhakan kembali nilai kapasitas baterai sebesar 10% dari nilai total supply daya ( Ah ) sehingga melalui persamaan 2.11 maka diperoleh perhitungan Ampere Hour tiap jamnya sebagai berikut :
Total Supply daya setiap bebannya (1 jam) = 63.14 + (10% × 63.14 ) = 69,45 Ah
Dari perhitungan diatas diperoleh Total Supply daya tiap 1 jam sebesar 69.45 Ah. Dan nilai kapasitas 6 bank batterai sebesar 195Ah. Melalui persamaan 2.16 berikut perhitungan jumlah waktu yang dapat disupply :
4.2.2 Site Tanjung Pinang
Gambar 4.2 Foto Rectifier dan 2 bank batterai terpasang pada site Tanjung Pinang
Berdasarkan gambar tersebut site ini diterapkan pemasangan rectifier dengan penambahan batterai sebanyak 2 Bank. Dimana 2 bank Batterai terpasang pada rectifier master. Pada perhitungan Bab III diperoleh nilai kapasitas batterai 1 bank sebesar 32,5 Ah .Dengan persamaan 2.15 maka perhitungannya sebagai berikut :
Maka nilai total kapasitas 6 bank batterai sebesar 65 Ah
Pada Tabel 4.1 sudah diketahui bahwa nilai daya beban tiap bebannya sebesar 2728 W. Maka melalui persamaan 2.10 kita dapat menghitung Nilai Ampere Hour (setiap 1 jam ) dari baterai, dengan perhitungan sebagai berikut
Total supply daya beban setiap 1 jam didapat nilainya sebesar 63,14 Ah, Namun dikarenakan nilai efisiensi kerja inverter dari rectifier tersebut hanya sebesar 90%, maka perlu ditambhakan kembali nilai kapasitas baterai sebesar 10% dari nilai total supply daya ( Ah ) sehingga melalui persamaan 2.11 maka diperoleh perhitungan Ampere Hour tiap jamnya sebagai berikut :
Total Supply daya setiap bebannya (1 jam) = 63.14 + (10% × 63.14 ) = 69,45 Ah
Dari perhitungan diatas diperoleh Total Supply daya tiap 1 jam sebesar 69.45 Ah. Dan nilai kapasitas 2 bank batterai sebesar 65Ah. Melalui persamaan 2.16 berikut perhitungan jumlah waktu yang dapat disupply :
4.3 Solusi Yang Diberikan
Setelah melakukan perhitungan secara teoritis (pada Bab III ) diperoleh data pada Tabel 4.1
Tabel 4.1 Hasil Perhitungan pada Bab III
No Jenis Perhitungan Nilai Perhitungan
1 Nilai KPI 4 Jam Supply Daya
2 Nilai Daya Beban selama 1 Jam 2728 Wh
3 Total Daya Bedasarkan KPI 10912 Wh
4 Total Jumlah Batterai Bank Yang Dibutuhkan 9 Bank Batterai
Untuk memenuhi KPI dari customer maka diberikan solusi sebagai berikut :
1. Jika ruang (space ) memungkinkan , perlu ditambahkan cabinet baru untuk penambahan batterai dengan total sesuai perhitungan pada table 4.1 yaitu dengan total bank batterai sebanyak 9 bank batterai
2. Jika ruang (space ) tidak memungkinkan, Maka perlu dilakukan pengurangan total daya beban perangkat radio 1/3 dari daya beban sebelumnya
Daya Beban 1/3 nya selama 4 jam = 1/3 x 10912 W = 3637 W
Maka daya beban selama 4 jam nya dikurangi menjadi = 10912 W - 3673 W = 7275 W
Dari perhitungan diatas diperoleh total kebutuhan daya konsumen yang sudah dikurangi 1/3 nya selama 4 jam sebesar 7275 W. Dengan memasukan nilai rating tegangan supply rectifier sebesar 48V. Maka melalui persamaan 2.10 kita dapat menghitung Nilai Ampere Hour dari baterai, dengan perhitungan sebagai berikut :
Nilai Ampere Hour ( 4 Jam )
= 7275 / 48 x 0.9 = 168.4 Ah
Namun dikarenakan nilai efisiensi kerja inverter dari rectifier tersebut sebesar 90%, maka perlu ditambahkan kembali nilai kapasitas baterai sebesar 10% dari nilai Ah yang telah didapat, sehingga melalui persamaan 2.11 maka diperoleh perhitungan sebagai berikut :
Ampere Hour berdasarkan beban = 168,4 + (10% × 168.4 ) = 185.24 Ah
mendapatkan tegangan kerja sebesar 48 Volt maka baterai-baterai tersebut akan di seri sehingga dapat dihitung dengan persamaan 2.12. Berikut adalah perhitungan tegangan seri baterai
Tegangan seri Baterai = 12 V + 12 V + 12 V + 12 V = 48 Volt
Namun karena baterai-baterai tersebut diseri sehingga kapasitas baterai tersebut akan berkurang drastis. Sehingga untuk baterai 1 Bank ( 4 buah baterai di seri ) Melalui persamaan 2.13 maka akan menghasilkan kapasitas seri baterai sebagai berikut :
Kapasitas Seri Baterai =
Dari perhitungan persamaan 2.13 maka kapasitas baterai 1 bank adalah sebesar 32.5Ah, namun pada persamaan 2.11 yaitu bedasarkan beban rectifier selama 4 jam maka kapasitas baterai yang seharusnya diperlukan adalah 185.24
tambahan baterai untuk memenuhi keperluan tersebut, dengan persamaan 2.14 jumlah baterai tambahan dapat dihitung sebagai berikut :
= 185.24 / 32.5
= 5.7 Bank (dibulatkan menjadi 6 bank )
Jika daya beban dikurangi sepertiganya maka batterai yang dibutuhkan hanya 6 bank. Sesuai perhitungan untuk site mugos borgota sudah layak memenuhi KPI dari customer dengan jumlah batterai sebanyak 6 bank. Dan untuk Site Tanjung Pinang perlu menambahkan baterrai sebanyak 4 bank lagi. (sebelumnya jumlah batterai hanya 2 bank).Untuk penambahan batterai dengan catatan bahwa adanya ruang untuk penambahan cabinet baru.
Untuk mengurangi beban daya perangkat radio hanya perlu menyetting saja softwarenya. Untuk masalah penyetingan perangkat radio tidak akan dibahas disini.
