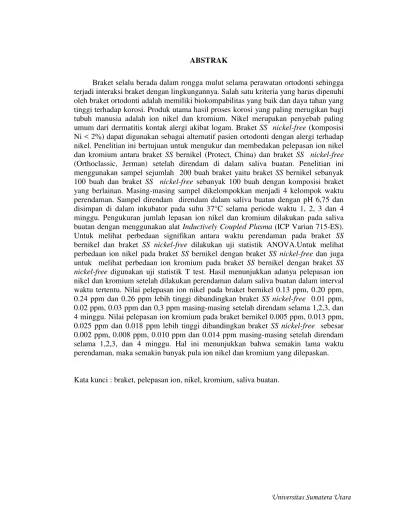

ABSTRAK
Braket selalu berada dalam rongga mulut selama perawatan ortodonti sehingga terjadi interaksi braket dengan lingkungannya. Salah satu kriteria yang harus dipenuhi oleh braket ortodonti adalah memiliki biokompabilitas yang baik dan daya tahan yang tinggi terhadap korosi. Produk utama hasil proses korosi yang paling merugikan bagi tubuh manusia adalah ion nikel dan kromium. Nikel merupakan penyebab paling umum dari dermatitis kontak alergi akibat logam. Braket SS nickel-free (komposisi Ni < 2%) dapat digunakan sebagai alternatif pasien ortodonti dengan alergi terhadap nikel. Penelitian ini bertujuan untuk mengukur dan membedakan pelepasan ion nikel dan kromium antara braket SS bernikel (Protect, China) dan braket SS nickel-free
(Orthoclassic, Jerman) setelah direndam di dalam saliva buatan. Penelitian ini menggunakan sampel sejumlah 200 buah braket yaitu braket SS bernikel sebanyak 100 buah dan braket SS nickel-free sebanyak 100 buah dengan komposisi braket yang berlainan. Masing-masing sampel dikelompokkan menjadi 4 kelompok waktu perendaman. Sampel direndam direndam dalam saliva buatan dengan pH 6,75 dan disimpan di dalam inkubator pada suhu 37°C selama periode waktu 1, 2, 3 dan 4 minggu. Pengukuran jumlah lepasan ion nikel dan kromium dilakukan pada saliva buatan dengan menggunakan alat Inductively Coupled Plasma (ICP Varian 715-ES). Untuk melihat perbedaan signifikan antara waktu perendaman pada braket SS
bernikel dan braket SS nickel-free dilakukan uji statistik ANOVA.Untuk melihat perbedaan ion nikel pada braket SS bernikel dengan braket SS nickel-free dan juga untuk melihat perbedaan ion kromium pada braket SS bernikel dengan braket SS nickel-free digunakan uji statistik T test. Hasil menunjukkan adanya pelepasan ion nikel dan kromium setelah dilakukan perendaman dalam saliva buatan dalam interval waktu tertentu. Nilai pelepasan ion nikel pada braket bernikel 0.13 ppm, 0.20 ppm, 0.24 ppm dan 0.26 ppm lebih tinggi dibandingkan braket SS nickel-free 0.01 ppm, 0.02 ppm, 0.03 ppm dan 0,3 ppm masing-masing setelah direndam selama 1,2,3, dan 4 minggu. Nilai pelepasan ion kromium pada braket bernikel 0.005 ppm, 0.013 ppm, 0.025 ppm dan 0.018 ppm lebih tinggi dibandingkan braket SS nickel-free sebesar 0.002 ppm, 0.008 ppm, 0.010 ppm dan 0.014 ppm masing-masing setelah direndam selama 1,2,3, dan 4 minggu. Hal ini menunjukkan bahwa semakin lama waktu perendaman, maka semakin banyak pula ion nikel dan kromium yang dilepaskan.
Kata kunci : braket, pelepasan ion, nikel, kromium, saliva buatan.
ABSTRACT
During the orthodontic treatment, bracket always contact with oral environment, so that there is an interaction between both of them. Therefore, orthodontic bracket should have a good biocompability to the oral environment as well as high resistancy to corrosion. Nickel and chromium ions are the main products of corrosion that could harm human body. Nickel is the most common metal to cause contact dermatitis in orthodontics. Nickel-free bracket (Ni content < 2%) seem to represent a viable alternative for orthodontic patient who are allergic to nickel. The aim of this study is to measure and distinguish the release of nickel and chromium ions between nickel stainless steel bracket (Protect, Chinese) and nickel-free stainless steel bracket (Orthoclassic, Germany) after immersion in artificial saliva. This study used a sample of 200 pieces brackets which 100 nickel SS brackets and 100 nickel-free SS brackets with composition different of bracket. Each sample was divided into 4 groups of immersion time. The samples were stored immersed in artificial saliva with pH 6.75 and stored in an incubator at 37 ° C for periods of 1, 2, 3 and 4 weeks. Measurement of the amount of nickel and chromium ion release was measured from artificial saliva by using Inductively Coupled Plasma (ICP Varian 715-ES). ANOVA analysis of variance was used to test difference time of immersion in the nickel stainless steel bracket and nickel-free stainless steel bracket. T-test analysis was used to compare of nickel and chromium ions release between nickel stainless steel bracket with nickel-free stainless steel bracket. The results indicate the presence of nickel and chromium ion release after immersion in artificial saliva of defined intervals. The value of the nickel ion release at nickel stainless steel bracket 0.13 ppm, 0.20 ppm, 0.24 ppm and 0.26 ppm the nickel-free stainless steel bracket 0.01 ppm, 0.02 ppm, 0.03 ppm and 0.3 ppm respectively after immersion for 1,2,3, and 4 weeks. The value release of chromium ions in the nickel stainless steel bracket 0.005 ppm, 0.013 ppm, 0.025 ppm and 0.018 ppm and nickel-free stainless steel bracket of 0.002 ppm, 0.008 ppm, 0.010 ppm and 0.014 ppm respectively after immersion for 1,2,3, and 4 weeks. It shows that the longer time of immersion, the more nickel and chromium ions are released. From this study it can be concluded that the nickel SS bracket and nickel-free SS bracket release nickel and chromium ion levels that can be measured and significantly different with immersion time (1,2,3 and 4 weeks)in artificial saliva and value of the nickel and chromium ion release from nickel SS bracket and nickel free SS bracket after immersion in artificial saliva for 1,2,3 and 4 weeks significantly different.
Key-words : stainless steel bracket, ion release, nickel, chromium, artificial saliva.
