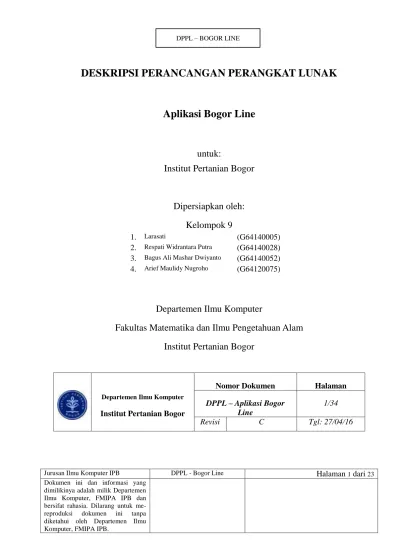

DESKRIPSI PERANCANGAN PERANGKAT LUNAK. Aplikasi Bogor Line

DESKRIPSI PERANCANGAN PERANGKAT LUNAK

Aplikasi Bogor Line

untuk:

Institut Pertanian Bogor

Dipersiapkan oleh:

Kelompok 9

1.

Larasati

_(G64140005)

2.

Respati Widrantara Putra

_(G64140028)

3.

Bagus Ali Mashar Dwiyanto

_(G64140052)

4.

Arief Maulidy Nugroho

_(G64120075)

Departemen Ilmu Komputer

Fakultas Matematika dan Ilmu Pengetahuan Alam

Institut Pertanian Bogor

Departemen Ilmu Komputer

Institut Pertanian Bogor

Nomor Dokumen

Halaman

DPPL – Aplikasi Bogor

Line

1/34

Revisi

C

Tgl: 27/04/16

DAFTAR PERUBAHAN

Revisi

Deskripsi

A

Dihilangan fungsi statistik tingkat kemacetan dan kecelakaan di

kota Bogor

B

Dihilangkan entitas calculate

C

D

E

F

G

INDEX TGL A B C D E F G Ditulis oleh Diperiksa oleh Disetujui oleh

Daftar Isi

Daftar Isi ... 4

Daftar Tabel ... 5

Daftar Gambar ... 6

1. Pendahuluan ... 7

1.1 Tujuan Penulisan Dokumen ... 7

1.2 Lingkup Masalah ... 7

1.3 Definisi dan Istilah ... 7

1.4 Aturan Penamaan dan Penomoran ... 8

1.5 Referensi ... 8

1.6 Ikhtisar Dokumen ... 8

2 Deskripsi Perancangan Global... 9

2.1 Rancangan Lingkungan Implementasi... 9

2.2 Deskripsi Data ... 9

2.2.1 Definisi Domain/Type ... 10

2.2.2 Physical Data Model ... 11

2.2.3 Daftar Tabel Aplikasi ... 11

2.3 Deskripsi Modul ... 12

3 Deskripsi Perancangan Rinci ... 12

3.1 Deskripsi Rinci Modul... 17

3.1.1 Modul Sign-up ... 17

3.1.2 Modul Sign-in ... 19

3.1.3 Modul Home ... 20

3.1.4 Modul Menu Event/Timeline ... 21

Daftar Tabel

Tabel 1 definisi & akronim ... 7

Tabel 2 tabel definisi domain type ... 10

Tabel 3 dafar tabel aplikasi ... 11

Tabel 4 modul pada aplikasi BogorLine ... 12

Tabel 5 user ... 13

Tabel 6 artikel ... 14

Tabel 7 info angkot ... 14

Tabel 8 perhitungan ... 15

Tabel 9 recent updates ... 16

Tabel 10 event ... 16

Tabel 11 konten ... 16

Tabel 12 spesifikasi field data layar fungsi sign up ... 18

Tabel 13 spesifikasi objek pada layar sign up ... 18

Tabel 14 speisifikasi field data layar fungsi ... 19

Tabel 15 spesifikasi objek pada layar ... 20

Tabel 16 speisifikasi field data layar fungsi home ... 21

Tabel 17 spesifikasi objek pada layar fungsi home ... 21

Tabel 18 spesifikasi field data layar fungsi calculate ... 22

Tabel 19 spesifikasi objek layar fungsi calculate ... 22

Daftar Gambar

Gambar 1 Physical data model ... 11

Gambar 2 Tampilan sign up ... 18

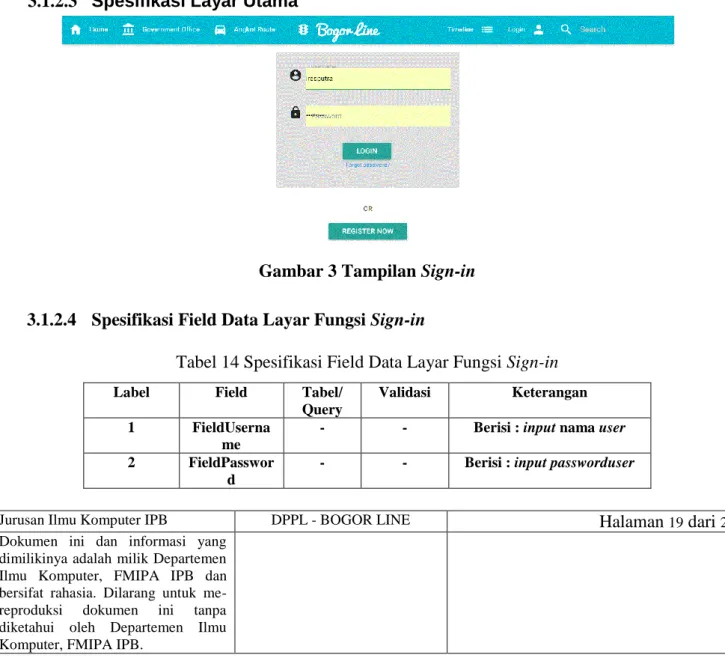

Gambar 3 Tampilan sign-in ... 19

Gambar 4 Tampilan Home ... 21

Gambar 5 Tampilan layar recent updates ... 22

1. Pendahuluan

Dokumen ini adalah Deskripsi Perancangan Perangkat Lunak (DPPL) atau Software

Design Description (SDD) untuk Aplikasi Bogor Line.Istilah yang akan digunakan untuk

merujuk dokumen ini adalah DPPL. Isi dari dokumen ini sebagian besar adalahterjemahan

dari dokumen IEEE Std 1016.1-1993.

1.1 Tujuan Penulisan Dokumen

Dokumen DPPL merupakan dokumen deskripsi dari perancangan perangkat lunak yang

akan dikembangkan dan bertujuan untuk memberikan landasan yang diperlukan dalam proses

pengembangan perangkat lunak Aplikasi Bogor Line. Dokumen ini digunakan oleh

pengembangperangkat lunak sebagai acuan teknis pengembangan perangkat lunak pada tahap

selanjutnya.

1.2 Lingkup Masalah

Kota Bogor memiliki masalah yang sama dengan kota – kota besar lainya, yaitu

kemacetan lalu lintas. Kemacetan disebebabkan volume kendaraan bermotor baik pribadi

maupun angkutan umum yang begitu besar, khususnya angkutan kota. Angkutan kota tidak

bisa dipungkiri menjadi sarana transportasi yang paling gampang ditemukan. Hampir setiap

menit lewat.

Angkutan kota yang berjumlah banyak ini seharusnya dapat mengurangi tingkat

penggunaan kendaraan pribadi, sehingga kemacetan dapat terurai. Masih banyaknya

masyarakat memillih menggunakan kendaraan pribadi tidak terlepas dari masalah informasi

angkutan kota itu sendiri. Seperti tarif angkot itu berapa, tujuannya dari mana ke mana, dan

melalui trayek apa saja.

1.3 Definisi dan Istilah

Definisi, Istilah, dan singkatan yang digunakan dalam pembuatan dokumen DPPL ini

adalah:

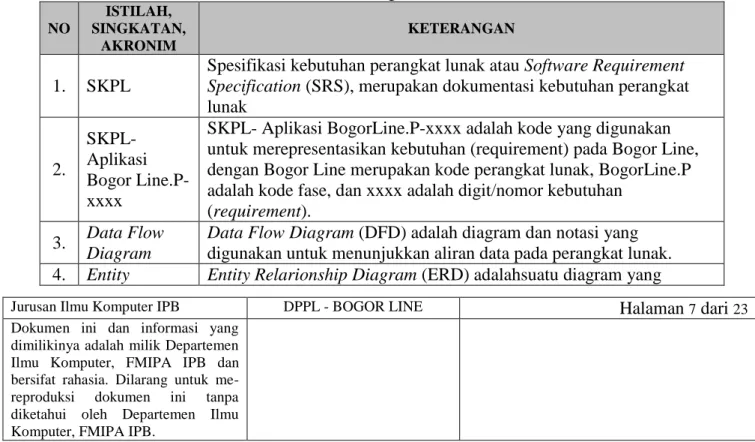

Tabel 1 Definisi singkat dan akronim

NO ISTILAH, SINGKATAN, AKRONIM KETERANGAN

1.

SKPL

Spesifikasi kebutuhan perangkat lunak atau Software Requirement

Specification (SRS), merupakan dokumentasi kebutuhan perangkat

lunak

2.

SKPL-

Aplikasi

Bogor

Line.P-xxxx

SKPL- Aplikasi BogorLine.P-xxxx adalah kode yang digunakan

untuk merepresentasikan kebutuhan (requirement) pada Bogor Line,

dengan Bogor Line merupakan kode perangkat lunak, BogorLine.P

adalah kode fase, dan xxxx adalah digit/nomor kebutuhan

(requirement).

3.

Data Flow

Diagram

Data Flow Diagram (DFD) adalah diagram dan notasi yang

digunakan untuk menunjukkan aliran data pada perangkat lunak.

4.

Entity

Entity Relarionship Diagram (ERD) adalahsuatu diagram yang

Relationship

Diagram

menunjukkan keterhubungan antar entitas yang ada pada sistem

tempat perangkat lunak ini akan diterapkan

5.

DPPL

Deskripsi Perancangan Perangkat Lunak, atau dalam bahasa Inggris-nya

sering juga disebut sebagai Software Design Description (SDD), dan

merupakan deskripsi dari perangkat lunak yang akan dikembangkan.

6.

DPPL-

Aplikasi

Bogor

Line.P-xxxx

DPPL- Aplikasi BogorLine.P-xxxx adalah kode yang digunakan

untuk merepresentasikan fungsi atau modul pada Bogor Line, dengan

Bogor Line merupakan kode perangkat lunak, BogorLine.P adalah

kode fase, dan xxxx adalah digit/nomor kebutuhan (requirement).

7.

SQLite

Relational Database Management Server (RDBMS)

1.4 Aturan Penamaan dan Penomoran

Aturan penamaan dan penomoran pada perangkat lunak ini adalah:

● BogorLine_[xxxx], adalah kode yang digunakan untuk aturan penamaan bagi

nama-nama tabel yang terdapat pada Bogor Line, dengan xxxx adalah serangkaian huruf

dari nama tabel yang bersangkutan.

1.5 Referensi

 Tim BogorLine. 2016. Spesifikasi Kebutuhan Perangkat Lunak: Aplikasi Bogor

Line. SKPL. Jurusan Ilmu Komputer FMIPA. IPB. Bogor

1.6 Ikhtisar Dokumen

Dokumen DPPL ini dibagi menjadi tiga bagian utama. Bagian pertama berisi penjelasan

tentang dokumen DPPL yang mencakup tujuan pembuatan dokumen ini, lingkup masalah

yang diselesaikan oleh perangkat lunak yang dikembangkan, definisi, referensi dan deskripsi

umum.

Bagian kedua berisi diagram dan spesifikasi kelas, komponen sistem dan arsitektur

sistem dari BOGOR LINEyang telah dispesifikasikan pada dokumen SKPL. Bagian ketiga

berisi deskripsi rinci masing-masing kelas.

2 Deskripsi Perancangan Global

2.1 Rancangan Lingkungan Implementasi

Aplikasi Bogor Line akan dikembangkan pada lingkungan dengan spesifikasi sebagai

berikut :



Sistem Operasi

: Windows



Bahasa Pemrograman

: PHP, HTML



DBMS

: MySQL



Tools

: Macromedia Dreamweaver, Notepad++, Sublime Text

2.2 Deskripsi Data

● Nama table

: admin

Volume

: -

Primary key

:id_admin

Constraint integrity :

-Tabel admin adalah tabel basis data yang berisi data dari admin yang mengelola sstem.

● Nama table

: artikel

Volume

: -

Primary key

:id_artikel

Constraint integrity : id_admin merupakan foreign key dari id_admin pada tabel

admin dan id_user merupakan foreign key dari id_user pada tabel user.

Tabel artikel adalah tabel basis data yang berisi artikel.

● Nama table

: info_angkot

Volume

: -

Primary key

: id_angkot

Constraint integrity : id_user merupakan foreign key dari id_user pada tabel user.

Tabel info_angkot berisi biaya dan rute angkot.

.

● Nama table

: statistik

Volume

: -

Primary key

:id_updates

Constraint integrity : -

Tabel statistik berisi perhitungan jumlah kemacetan dan jumlah kecelakaan yang

terjadi.

● Nama table

: user

Volume

: -

Primary key

:id_user

Constraint integrity : -

Tabel user berisi identitas user yang sudah melakukan log in.

● Nama table

: perhitungan

Volume

: -

Primary key

:

-Constraint integrity : id_lokasi foreign key dari id_lokasi pada tabel lokasi_awal,

id_kantor foreign key dari id_kantor pada tabel kantor_pemerintah, id_angkot foreign

key dari id_angkot pada tabel info_angkot.

Tabel perhitungan berisi total biaya dari lokasi awal dan angkot yang dinaiki.

● Nama table

: event

Volume

: -

Primary key

:id_event

Constraint integrity : -

Tabel event berisi info acara yang ada di Kota Bogor.

● Nama table

: kantor_pemerintah

Volume

: -

Primary key

: id_kantor

Constraint integrity : id_user foreign key dari id_user pada tabel user.

● Nama table

: lokasi_awal

Volume

: -

Primary key

: id_lokasi

Constraint integrity : -

Tabel lokasi_awal berisi lokasi awal yang ditentukan user ketika ingin mencari

informasi angkot yang dinaiki, tarif angkot, dan lokasi kantor pemerintahan yang

dilalui.

● Nama table

: recent_updates

Volume

: -

Primary key

: id_updates

Constraint integrity : id_user foreign key dari id_user pada tabel user, id_event

foreign key dari id_event pada tabel event.

2.2.1 Definisi Domain/Type

Tabel 2 Definisi Domain/Type

2.2.2 Physical Data Model

Gambar 1 Physical Data Model

2.2.3 Daftar Tabel Aplikasi

.

Tabel 3 Daftar Tabel Aplikasi

Nama Tabel

Primary key

Data

Store

E/R

Deskripsi isi

Admin Id_admin artikel Id_artikel Info_angkot Id_Angkot statistik Id_updates user Id_user perhitungan

event

Id_event

Kantor_pemerintah Id_kantor

Lokasi_awal

Id_lokasi

Recent_updates

Id_updates

2.3 Deskripsi Modul

Tabel 4 Modul pada Aplikasi Bogor Line

No.

Fungsi/

Proses

Data Input

Data Output

Keterangan

3 Deskripsi Perancangan Rinci

Nama Tabel : user

Deskripsi isi : tabel basis data yang berisi data pengguna BogorLine yang melakukan

registrasi

Volume : -

Laju : -

Primary Key : id_user

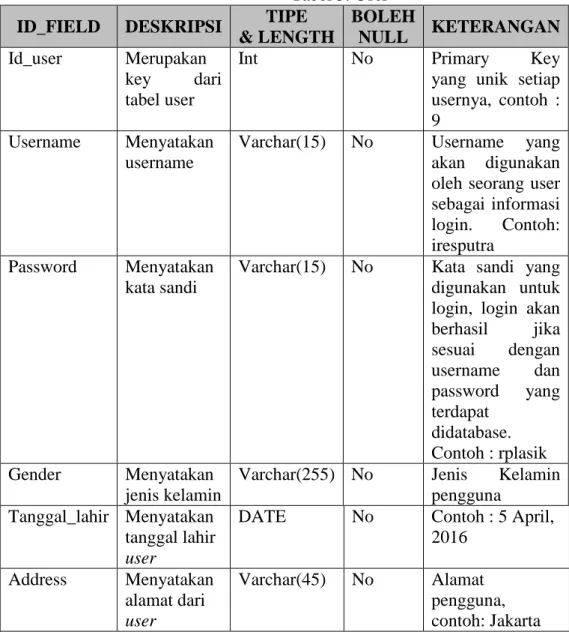

Tabel 5. User

ID_FIELD

DESKRIPSI

TIPE

& LENGTH

BOLEH

NULL

KETERANGAN

Id_user

Merupakan

key

dari

tabel user

Int

No

Primary

Key

yang unik setiap

usernya, contoh :

9

Username

Menyatakan

username

Varchar(15)

No

Username

yang

akan digunakan

oleh seorang user

sebagai informasi

login.

Contoh:

iresputra

Password

Menyatakan

kata sandi

Varchar(15)

No

Kata sandi yang

digunakan untuk

login, login akan

berhasil

jika

sesuai

dengan

username

dan

password

yang

terdapat

didatabase.

Contoh : rplasik

Gender

Menyatakan

jenis kelamin

Varchar(255) No

Jenis

Kelamin

pengguna

Tanggal_lahir Menyatakan

tanggal lahir

user

DATE

No

Contoh : 5 April,

2016

Address

Menyatakan

alamat dari

user

Varchar(45)

No

Alamat

pengguna,

contoh: Jakarta

Nama tabel : artikel

Deskripsi isi : tabel yang berisikan data sebuah artikel yang dikirim oleh pengguna

BogorLine

Jenis : tabel referensi

Volume : -

Laju : -

Tabel 6. Artikel

ID_FIELD

DESKRIPSI

TIPE

&

LENGTH

BOLEH

NULL

KETERANGAN

Id_artikel

Merupakan

key

dari

tabel artikel

Int

No

Primary

key

artikel. Contoh :

2

Id_user

Menyatakan

FK dari tabel

artikel

Int

No

Foreign key dari

user

Tanggal_post Menyatakan

tangal

ditambahkan

Varchar

No

Contoh: 23 April,

2016

Id_admin

Menyatakan

FK dari tabel

artikel

Varchar

No

Contohnya :

Nama tabel : info_angkot

Deskripsi isi : tabel yang berisikan informasi angkot yang melewati suatu rute

Jenis : tabel referensi

Volume : -

Laju : -

Primary key : id_angkot

Tabel 7. Info Angkot

ID_FIELD

DESKRIPSI

TIPE

&

LENGTH

BOLEH

NULL

KETERANGAN

Id_angkot

Merupakan

key dari tabel

info angkot

Varchar

No

Contoh : 03, 05

Id_user

Menyatakan

FK dari tabel

artikel

Int

No

Contoh : 1, 2,3

biaya

Menyatakan

biaya

dari

lokasi awal ke

tujuan

Int

No

Biaya yang harus

dikeluarkan.

Contoh

:

Rp.

3000

rute

Menyatakan

rute

yang

dilalui

oleh

angkutan

Varchar

No

Contoh : Warung

Jambu

umum

Nama tabel : perhitungan

Deskripsi isi : tabel yang akan melakukan perhitungan untuk mencapai suatu tujuan

kantor pemerintahan

Jenis : tabel transaksi

Volume : -

Laju : -

Primary key : -

Tabel 8. Perhitungan

ID_FIELD

DESKRIPSI

TIPE

&

LENGTH

BOLEH

NULL

KETERANGAN

Id_lokasi

Merupakan

foreign

key

dari

tabel

perhitungan

Varchar

No

Contoh: 1,2,3

Id_kantor

Menyatakan

FK dari tabel

perhitungan

Varchar

No

Contoh : 1,2,3

Id_angkot

Menyatakan

Fk dari tabel

perhitungan

Varchar

No

Contoh : 1,2,3

Total_biaya Menyatakan

total

biaya

untuk

ke

lokasi tujuan

Int

No

Perhitungan akhir

untuk mencapai

tujuan

contoh

Rp.7000

Nama tabel : recent updates

Deskripsi isi : tabel yang berisikan informasi pembaharuan suatu kejadi yang

dilakukan oleh seorang user

Primary key : id_updates

Jenis : tabel referensi

Volume : -

Laju : -

Tabel 9 Recent updates

ID_FIELD

DESKRIPSI

TIPE

&

LENGTH

BOLEH

NULL

KETERANGAN

Id_updates

Merupakan

key dari tabel

recent updates

Varchar

No

Contoh : 1,2,3

isi

artikel

yang

dimasukan

oleh user

sangat menarik,

karena

terdapat

banyak wisata

Id_user

Menyatakan

Fk dari tabel

recent updates

Int

No

Contoh : 1,2,3

Id_event

Menyatakan

FK dari tabel

event

Boolean

No

Contoh : 1,2,3

Nama tabel : event

Deskripsi isi : tabel yang berisikan jenis event yang akan diperbaharui oleh user,

terdapat 2 jenis event yaitu kecelakaan dan kemacetan

Primary key : id_event

Jenis : tabel referensi

Volume : -

Laju : -

Tabel 10. Event

ID_FIELD

DESKRIPSI

TIPE

&

LENGTH

BOLEH

NULL

KETERANGAN

Jenis_event menyatakan

deskripsi

kejadian

Varchar

No

Contoh

:

Kecelakaan dan

Kemacetan

Id_event

Menyatakan

PK dari tabel

event.

Kemacetan

atau

kecelakaan

Boolean

No

Contoh : 1,2,3

Nama tabel : admin

Deskripsi isi : tabel yang berisikan informasi admin

Primary key : id_admin

Jenis : tabel referensi

Volume : -

Laju : -

Tabel 11. Kantor Pemerintahan

ID_FIELD

DESKRIPSI

TIPE

&

BOLEH

LENGTH

Id_kantor

Merupakan

key dari tabel

kantor

pemerintahan

Varchar

No

Contoh : 4,5,6

Id_user

FK

Int

No

Contoh : 15,6,12

Nama_kantor

Menyatakan

nama kantor

berdasarkan

id_kantor

Varchar

No

Contoh : Kantor

Walikota Bogor

Lokasi_kantor

Menyatakan

letak lokasi

kantor

Varchar

No

Contoh : Warung

Jambu Blok O5

3.1 Deskripsi Rinci Modul

3.1.1 Modul Sign-up

3.1.1.1 Spesifikasi Fungsi Sign-up

Identifikasi nama : Menampilkan Halaman Sign-up

Deskripsi isi

: Fungsi ini menampilkan halaman sign-up, yang berisi field nama dan

password yang akan diisi oleh pengguna dari aplikasi Carbonator.

Jenis

: link image

3.1.1.2 Spesifikasi Query Fungsi Sign-up

3.1.1.3 Spesifikasi Layar Utama

Gambar 2 Tampilan Sign-up

3.1.1.4 Spesifikasi Field Data Layar Fungsi Sign-up

Tabel 52 Spesifikasi Field Data Layar Fungsi Sign-up

Label Field Tabel/

Query

Validasi Keterangan

1 Field Username - - Berisi : input nama user

2 Field Password - - Berisi : input passworduser

3 Field Fullname - - Berisi : input nama lengkap

4 Field email - - Berisi : input email

5 Field Gender - - Berisi : pilihan jenis kelamin

6 Field Birthdate - - Berisi : format tanggal lahir

7 Field Address - - Berisi : alamat user

8 Field Agree - - Berisi : kotak persetujuan

3.1.1.5 Spesifikasi Objek-Objek pada Layar

Tabel 13 Spesifikasi Objek-Objek pada Layar Sign-up

Id_Objek Jenis Keterangan

3.1.2

Modul Sign-in

3.1.2.1 Spesifikasi Fungsi Sign-in

Identifikasi nama : Menampilkan Halaman Sign-in

Deskripsi isi

: Fungsi ini menampilkan halaman sign-up, yang berisi fieldnama

danpassword yang akan diisi oleh pengguna dari aplikasi Carbonator.

Jenis

: link image

3.1.2.2 Spesifikasi Query Fungsi Sign-in

$username= $_POST['username'];

$password= $_POST ['password'];

$result= mysqli_query ($connect, "SELECT * FROM user WHERE

username='$username' and password='$password' ");

$row = mysqli_fetch_array($result, MYSQLI_ASSOC);

3.1.2.3 Spesifikasi Layar Utama

Gambar 3 Tampilan Sign-in

3.1.2.4 Spesifikasi Field Data Layar Fungsi Sign-in

Tabel 14 Spesifikasi Field Data Layar Fungsi Sign-in

Label Field Tabel/

Query

Validasi Keterangan

1 FieldUserna

me

- - Berisi : input nama user

2 FieldPasswor d

3.1.2.5 Spesifikasi Objek-Objek pada Layar

Tabel 15 Spesifikasi Objek-Objek pada Layar Sign-in

Id_Objek Jenis Keterangan

ButtonSignin Button Jika diklik, akan berpindah ke menu home sebagai user

Button Sign up Button Jika diklik, akan berpindah ke menu sign up

3.1.3 Modul Home

3.1.3.1 Spesifikasi Fungsi Home

Identifikasi nama : Menampilkan Halaman Home

Deskripsi isi

: Fungsi ini menampilkan halaman home, yang berisi pilihan government

office, angkot route, timeline, login, dan postingan

Jenis

: link image

3.1.3.2 Spesifikasi Query Fungsi Home

<?php require 'header.php';

?>

3.1.3.3 Spesifikasi Layar Utama

Gambar 4 Tampilan Home

3.1.3.4 Spesifikasi Field Data Layar Fungsi Home

Query

- - - - -

3.1.3.5 Spesifikasi Objek-Objek pada Layar

Tabel 17

Spesifikasi Objek-Objek pada Layar Fungsi Home

Id_Objek Jenis Keterangan

Button Home Button Jika diklik, akan kembali ke page home

Button Angkot Route

Button Jika diklik, akan berpindah ke halaman rute angkot

Button

Government Office

Button Jika diklik akan berpindah ke halaman akses kantor pemerintahan

Button Timeline Button Jika diklik, akan berpindah ke halaman timeline

Button Login Button Jika diklik, akan berpindah ke halaman login

Button Statistics Button Jika diklik, akan berpindah ke halaman statistik kemacetan dan kecelakaan di kota bogor

3.1.4 Modul Menu Event/Timeline

3.1.4.1 Spesifikasi Fungsi Menu Event

Identifikasi nama: Menampilkan Halaman Calculate

Deskripsi isi

: Fungsi ini menampilkan update dari berbagai user berdasarkan jenis event

yang terjadi

Jenis

: link image

3.1.4.2 Spesifikasi Query Fungsi Event

3.1.4.3 Spesifikasi Layar Utama

3.1.4.4 Spesifikasi Field Data Layar Fungsi Event

Tabel 18

Spesifikasi Field Data Layar Fungsi Calculate

Label Field Tabel/

Query

Validasi Keterangan

1 FieldKid of

event

- - Berisi : jenis event yang bisa diupdate

2 Field Isi

event

- Berisi : keterangan dari

jenis event

3.1.4.5 Spesifikasi Objek-Objek pada Layar

Tabel 19

Spesifikasi Objek-Objek pada Layar FungsiCalculate

Id_Objek Jenis Keterangan

Button Update Button Jika diklik, update yang dilakukan akan muncul di recent updates dan bisa

dilihat oleh user lain.

3.1.5 Modul Menu Profile

3.1.5.1 Spesifikasi Fungsi Menu Event

Identifikasi nama: Menampilkan halaman profile

Deskripsi isi

: Fungsi ini berfungsi untuk merubah isi atau identitas user

Jenis

: link image

3.1.5.1 Spesifikasi Query Fungsi Event

3.1.5.2 Spesifikasi Layar Utama

3.1.5.3 Spesifikasi Field Data Layar Fungsi Profile

Tabel 2

0

Fungsi profile

Label Field Tabel/

Query

Validasi Keterangan

1 - - - -

2 - - -

3.1.5.4 Spesifikasi Objek-Objek pada Layar

Tabel 24 Spesifikasi Objek

Id_Objek Jenis Keterangan

Button Change Button Jika di klik, maka user bisa mengubah kembali identitasnya jika ada perubahan yang diinginkan.
