Abstrak—Cooling tower merupakan salah satu komponen yang penting dalam kinerja Organic Rankine Cycle. Cooling tower berguna untuk melepaskan panas ke lingkungan. Penelitian ini membahas cooling tower jenis induced draft. Tujuannya adalah untuk mendapatkan geometri induced draft cooling tower dan mengetahui perbedaan distribusi perpindahan panas dan massa melalui simulasi numerik. Perancangan dilakukan berdasar azas thermodinamika dan perpindahan panas dengan beban panas yang telah diketahui dari sistem ORC. Penelitian ini dilakukan dengan menggunakan software Fluent 6.3.26 dan berbasis 2D steady flow dengan pemodelan aliran k-ε realizable dan skema interpolasi second-order upwind. Pemodelan perpindahan massa dilakukan dengan menggunakan model species transport dengan melakukan pengaturan relatif humidity pada udara. Penelitian ini dilakukan dengan variasi posisi inlet udara masuk. Dari penelitian ini didapatkan geometri induced draft cooling tower yaitu tinggi 1.9 meter, lebar 1.83 meter dan panjang 1.83 meter. Dari simulasi numerik didapat hasil kuantitatif dan kualitatif yaitu dengan adanya variasi posisi inlet udara masuk memberikan perbedaan distribusi temperatur maupun kelembaban relatif sepanjang ruangan cooling tower, namun tidak memberikan perbedaan yang cukup signifikan di sisi keluaran cooling tower.
Kata Kunci-- Organic Rankine Cycle, Induced draft Cooling tower, CFD
I. PENDAHULUAN
alah satu komponen dari ORC adalah cooling tower, yang digunakan untuk menurunkan suhu aliran air pada kondensor dengan cara mengekstraksi panas dari air dan mengemisikannya ke atmosfir. Cooling tower menggunakan penguapan dimana sebagian air diuapkan ke aliran udara yang bergerak dan kemudian dibuang ke atmosfir. Pada cooling
tower untuk siklus tertutup seperti pada ORC digunakan induced draft cooling tower.
Terdapat penelitian penelitian terdahulu mengenai
cooling tower. Penelitian oleh Alok singh dan S P S Rajput
(2011) berjudul “Application of CFD in Natural draft Wet
Cooling tower Flow”.Pada penelitian ini dilakukan simulasi
dengan menggunakan software CFD FLUENT terhadap
Cooling tower tipe Natural draft. Penelitian ini bertujuan
untuk mengetahui perilaku termodinamik pada cooling tower melalui simulasi pada tiga garis vertikal berbeda. Hasil penelitian yang dilakukan oleh adalah berupa investigasi kaitan beberapa properties dari cooling tower yakni seperti
static temperatur, total pressure, effective thermal conductivity, density, turbulent intensity, turbulent viscosity, stream functions, dan ethalpy.
Selain itu, juga terdapat penelitian yang dilakukan oleh Anjar Yoharko (2004). Penelitian ini ditujukan untuk merancang induced draft cooling tower. Penelitian ini adalah penelitian berbasis perancangan dan simulasi menggunakan Borland Delphi dengan judul “Perancangan Cooling tower Counterflow di PLTGU Gresik”. Pada penelitian yang dilakukan oleh Anjar Yoharko (2004), dilakukan perancangan untuk mendapatkan geometri cooling tower yang sesuai dengan kebutuhan PLTGU. Jenis cooling tower yang digunakan adalah mechanical draft counterflow cooling
tower. Setelah itu, dilakukan pengujian performansi cooling tower hasil rancangan menggunakan Borland Delphi 5 untuk
mengetahui apakah performansi cooling tower sesuai yang diharapkan atau tidak.
Penelitian mengenai cooling tower juga dilakukan oleh Rafat dan Masud (2005) dengan judul “CFD simulations of
wet cooling towers. Penelitian ini difokuskan pada natural draft cooling tower. Penelitian ini berbasis 3D dengan
permodelan aliran k-ε. Variasi yang dilakukan pada penelitian ini adalah variasi dengan dan tanpa adanya pengaruh kecepatan angin. Hasil dari penelitian ini adalah berupa kontur yang menjelaskan distribusi temperatur sepanjang ruangan cooling tower dan distribusi kelembaban relatif sepanjang ruangan cooling tower.
Dalam karya tulis ilmiah ini akan dibahas mengenai perancangan dan simulasi numerik yang terjdi dalam ruang
cooling tower dengan melakukan analisa secara numerik
aliran 2 dimensi. Beberapa faktor yang mempengaruhi pendinginan adalah temperatur udara sekeliling, range dan
approach. Berdasarkan hal tersebut pada penelitian ini,
rumusan masalah yang akan dikaji antara lain :
1. Bagaimana mendapatkan geometri induced draft cooling
tower dengan berdasarkan analisa termodinamika dan
perpindahan panas untuk sistem Organic Rankine Cycle 2. Bagaimana pengaruh variasi posisi inlet udara masuk
terhadap perpindahan panas dan massa pada cooling tower
II. METODEPENELITIAN
Secara garis besar, terdapat dua metodologi dalam penilitian
induced draft cooling tower, metodologi perancangan dan
metodologi simulasi numerik.
A. Perancangan Induced Draft Cooling Tower Perancangan induced draft cooling tower meliputi perancngan geometri. Terdapat dua hal penting dalam penentuan geometri cooling tower, yaitu :
PERANCANGAN DAN STUDI NUMERIK VARIASI POSISI INLET
UDARA MASUK TERHADAP PERPINDAHAN PANAS DAN MASSA
PADA INDUCED DRAFT COOLING TOWER UNTUK SISTEM
ORGANIC RANKINE CYCLE
Haykel Fibra Prabowo dan Prabowo
Jurusan Teknik Mesin, Fakultas Teknologi Industri, Institut Teknologi Sepuluh Nopember (ITS) Jl. Arief Rahman Hakim, Surabaya 60111
E-mail: prabowo@me.its.ac.id
1. Perancangan Luasan Cooling Tower
Luasan cooling tower dipengaruhi oleh debit air yang masuk kedalam cooling tower. Selain itu, dipengaruhi pula oleh water concentration chart
Gambar 4 Water concentration Chart
2. Perancangan Tinggi Cooling Tower Tinggi cooling tower dipengaruhi oleh range temperatur dalam ruangan cooling tower. Dilakukan pendekatan analisa numeric dengan melakukan pembagian distribusi temperatur seperti pada gambar di bawah ini :
Gambar 5 Distribusi Temperatur
Sehingga nilai karakteristik cooling tower didapat :
= ∆T. ∑
Setelah mendapatkan nilai karakteristik cooling
tower, maka langkah selanjutnya adalah mencari
nilai tinggi cooling tower (z). Tinggi cooling tower :
z = .
B. Simulasi Numerik Induced Draft Cooling Tower Pada penelitian ini juga digunakan metode numerik berbasis komputasi CFD (Computational Fluid Dynamic). Pada metode numerik dibutuhkan tiga tahapan utama yang harus dilakukan, antara lain: preprocessing, solving atau
processing, dan postprocessing.
Tahapan Preprocessing terdiri dari beberapa sub-tahapan antara lain: pembuatan geometri, penentuan domain,
pembuatan meshing dan penentuan parameter-parameter yang digunakan.
Domain Pemodelan Induced draft Cooling tower
Geometri yang dibentuk dalam penelitian ini adalah geometri
induced draft cooling tower dimana penelitian dibatasi pada
rain zone saja seperti yang terlihat pada gambar :
Gambar 1 Domain Cooling tower
• Variabel Penelitian Umum
Variabel variabel yang menentukan adalah : Variabel bebas : Posisi Inlet Udara Masuk
Variabel terkontrol :Debit air cooling tower, dimensi cooling tower
Pada penelitian kali ini difokuskan untuk meneliti pengaruh posisi inlet udara masuk yang berbeda terhadap proses pelepasan panas yang terjadi pada cooling tower.
Bidang atau volum yang diisi oleh fluida dibagi menjadi sel-sel kecil (meshing) sehingga kondisi batas dan beberapa parameter yang diperlukan dapat diaplikasikan ke dalam elemen-elemen kecil tersebut. Bentuk mesh yang dipilih adalah hex-map.
Proses meshing dilakukan dengan merapatkan meshing pada daerah yang dekat dengan permukaan air. Perapatan meshing pada bagian geometri tertentu dilakukan untuk meningkatkan ketelitian hasil simulasi. Fenomena dan karakteristik aliran yang dianalisa secara mendalam adalah daerah sekitar permukaan air. Setelah proses meshing, dilakukan pengubahan format model dengan melakukan dilakukan proses ekspor file ke bentuk format *.msh pada software FLUENT 6.3.26.
B. Processing
Pada tahapan Processing penelitian dilakukan dengan menggunakan software FLUENT 6.3.26 yang terdiri dari tahapan dibawah ini.
• Pemilihan Spesies
Pada penelitian ini juga digunakan pemodelan spesies transport. Pemodelan Spesies transport digunakan untuk memodelkan kondisi perpindahan massa yang terjadi pada udara masuk yang mengandung fraksi massa air (H2O). adalah 1 karena merupakan H2O murni.
• Boundary Condition
Data yang diperlukan pada batas tergantung dari tipe kondisi batas yang digunakan. Dalam simulasi ini menggunakan batas kondisi yang ditampilkan pada tabel 1
L
Q

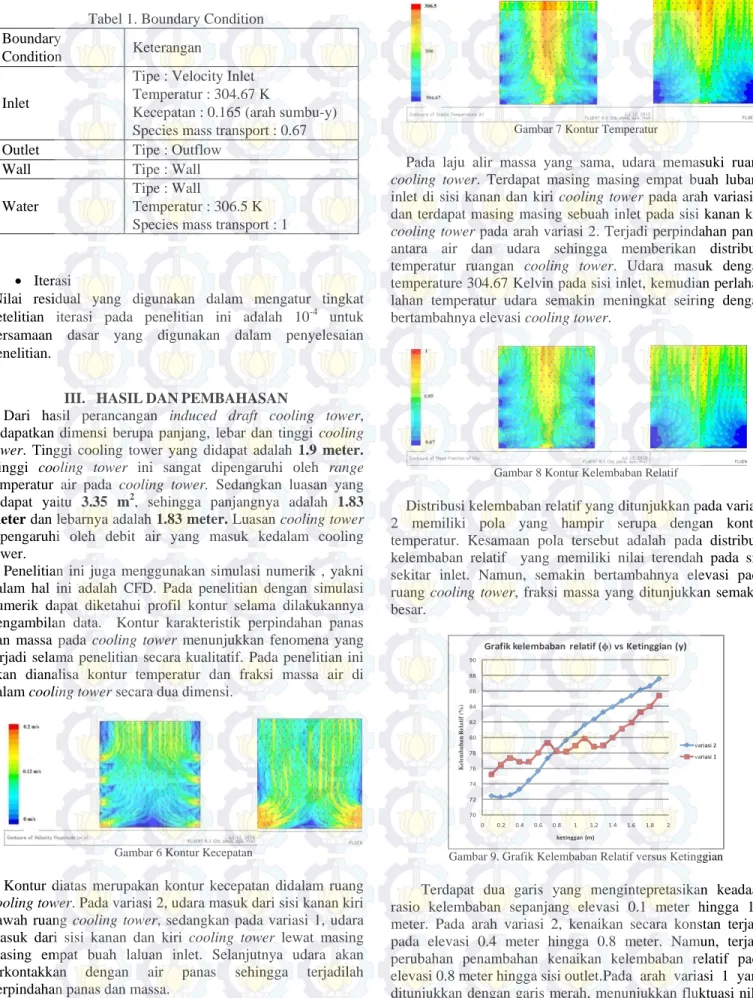

Tabel 1. Boundary Condition Boundary
Condition Keterangan
Inlet
Tipe : Velocity Inlet Temperatur : 304.67 K
Kecepatan : 0.165 (arah sumbu-y) Species mass transport : 0.67 Outlet Tipe : Outflow
Wall Tipe : Wall
Water
Tipe : Wall
Temperatur : 306.5 K Species mass transport : 1
• Iterasi
Nilai residual yang digunakan dalam mengatur tingkat ketelitian iterasi pada penelitian ini adalah 10-4 untuk persamaan dasar yang digunakan dalam penyelesaian penelitian.
III. HASILDANPEMBAHASAN
Dari hasil perancangan induced draft cooling tower, didapatkan dimensi berupa panjang, lebar dan tinggi cooling
tower. Tinggi cooling tower yang didapat adalah 1.9 meter.
Tinggi cooling tower ini sangat dipengaruhi oleh range temperatur air pada cooling tower. Sedangkan luasan yang didapat yaitu 3.35 m2, sehingga panjangnya adalah 1.83 meter dan lebarnya adalah 1.83 meter. Luasan cooling tower dipengaruhi oleh debit air yang masuk kedalam cooling tower.
Penelitian ini juga menggunakan simulasi numerik , yakni dalam hal ini adalah CFD. Pada penelitian dengan simulasi numerik dapat diketahui profil kontur selama dilakukannya pengambilan data. Kontur karakteristik perpindahan panas dan massa pada cooling tower menunjukkan fenomena yang terjadi selama penelitian secara kualitatif. Pada penelitian ini akan dianalisa kontur temperatur dan fraksi massa air di dalam cooling tower secara dua dimensi.
Gambar 6 Kontur Kecepatan
Kontur diatas merupakan kontur kecepatan didalam ruang
cooling tower. Pada variasi 2, udara masuk dari sisi kanan kiri
bawah ruang cooling tower, sedangkan pada variasi 1, udara masuk dari sisi kanan dan kiri cooling tower lewat masing masing empat buah laluan inlet. Selanjutnya udara akan terkontakkan dengan air panas sehingga terjadilah perpindahan panas dan massa.
Gambar 7 Kontur Temperatur
Pada laju alir massa yang sama, udara memasuki ruang
cooling tower. Terdapat masing masing empat buah lubang
inlet di sisi kanan dan kiri cooling tower pada arah variasi 1 dan terdapat masing masing sebuah inlet pada sisi kanan kiri
cooling tower pada arah variasi 2. Terjadi perpindahan panas
antara air dan udara sehingga memberikan distribusi temperatur ruangan cooling tower. Udara masuk dengan temperature 304.67 Kelvin pada sisi inlet, kemudian perlahan lahan temperatur udara semakin meningkat seiring dengan bertambahnya elevasi cooling tower.
Gambar 8 Kontur Kelembaban Relatif
Distribusi kelembaban relatif yang ditunjukkan pada variasi 2 memiliki pola yang hampir serupa dengan kontur temperatur. Kesamaan pola tersebut adalah pada distribusi kelembaban relatif yang memiliki nilai terendah pada sisi sekitar inlet. Namun, semakin bertambahnya elevasi pada ruang cooling tower, fraksi massa yang ditunjukkan semakin besar. 70 72 74 76 78 80 82 84 86 88 90 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 K el em ba ba n R el a ti f ( % ) ketinggan (m)
Grafik kelembaban relatif (ϕ) vs Ketinggian (y)
variasi 2 variasi 1
Gambar 9. Grafik Kelembaban Relatif versus Ketinggian
Terdapat dua garis yang mengintepretasikan keadaan rasio kelembaban sepanjang elevasi 0.1 meter hingga 1.9 meter. Pada arah variasi 2, kenaikan secara konstan terjadi pada elevasi 0.4 meter hingga 0.8 meter. Namun, terjadi perubahan penambahan kenaikan kelembaban relatif pada elevasi 0.8 meter hingga sisi outlet. Pada arah variasi 1 yang ditunjukkan dengan garis merah, menunjukkan fluktuasi nilai kelembaban relatif sepanjang elevasi cooling tower.
304.8 305 305.2 305.4 305.6 305.8 306 306.2 0 0.5 1 1.5 2 Te m pe ra tu r ( T) Ketinggian (y)
Grafik Temperatur (T) vs Ketinggian (y)
variasi 2 variasi 1
Gambar 10 Grafik Temperatur versus Ketinggian
Kedua garis tersebut mengintepretasikan nilai temperatur sepanjang posisi cooling tower. Terlihat, grafik yang dimunculkan pada temperatur hampir menyerupai grafik pada perubahan rasio kelembaban. Hal ini dikarenakan oleh adanya teori yang menyatakan bahwa perpindahan panas juga terkait dengan perpindahan massa.
305 305.2 305.4 305.6 305.8 306 306.2 306.4 306.6 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 Te m pe ra tu r x
Distribusi Temperatur Sepanjang Outlet (x)
variasi 2 variasi 1
Gambar 11. Grafik Temperatur sepanjang outlet
Gambar 11 menunjukkan grafik yang menunjukkan perbedaan yang ditampilkan pada variasi arah variasi 1 dan 2. Nilai rata rata pada variasi 2 adalah lebih besar daripada variasi 1. Terjadi fluktuasi nilai temperatur sepanjang sisi keluaran cooling tower, hal ini disebabkan oleh keacakan butiran. Sedangkan nilai paling besar terletak pada tengah sisi keluaran cooling tower.
70 75 80 85 90 95 100 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 Ke le m ba ba n R el at if x
Distribusi Kelembaban Relatif Sepanjang Outlet (x)
variasi 2 variasi 1
Gambar 12. Grafik Kelembaban relatif sepanjang outlet
Gambar 12 menunjukkan grafik yang menunjukkan perbedaan yang ditampilkan pada variasi arah variasi 1 dan 2. Terjadi fluktuasi nilai kelembaban relatif sepanjang sisi keluaran cooling tower, hal ini disebabkan oleh keacakan
butiran. Sedangkan nilai paling besar terletak pada tengah sisi keluaran cooling tower. Nilai rata rata pada variasi 2 adalah lebih besar daripada variasi 1
Gambar 13. Bagan Psikrometrik Sepanjang Ruangan Cooling tower
Berikut merupakan bagan psikometrik yang diplot terhadap lima titik yang diambil untuk mewakili udara lembab pada sisi inlet hingga pada sisi outlet. Masing masing memiliki nilai temperatur dan kelembaban relatif yang berbeda satu sama lain, dimana nilai temperatur dan nilai kelembaban relatif diambil nilai rata ratanya pada tiap elevasinya. Secara keseluruhan, garis yang menghubungkan keadaan pada sisi inlet dan outlet yang tergambar pada bagan psikometrik memiliki kecendurungan arah ke kanan atas. Hal ini menandakan bahwa pada sepanjang ruangan cooling tower terjadi perpindahan panas sensibel dan laten. Perpindahan panas sensibel ditandai dengan arah pergeseran garis yang cenderung ke kanan
IV. KESIMPULAN/RINGKASAN
Berdasarkan pembahasan serta analisa data pada bab sebelumnya, maka dalam penelitian mengenai perancangan dan studi numerik pengaruh variasi posisi udara masuk terhadap perpindahan panas dan massa pada induced draft
cooling tower untuk sistem ORC dapat diambil kesimpulan
bahwa
1. Didapatkan geometri induced draft cooling tower yaitu tinggi 1.9 meter, lebar 1.83 meter dan panjang 1.83 meter. 2. Besarnya range antara Temperatur air masuk dan keluar
cooling tower mempengaruhi dimensi tinggi cooling tower. Sedangkan besarnya debit air yang masuk kedalam cooling tower mempengaruhi dimensi luasan cooling tower. Semakin besar debit air masuk dan range
pendinginan cooling tower mengakibatkan semakin besar luasan dan tinggi cooling tower.
3. Ketiadaan packing (fill) akan menyebabkan lama kontak antara air dan udara semakin cepat sehingga menurunkan nilai koefisien perpindahan massa, akibatnya tinggi
cooling tower bertambah.
4. Pada masing masing variasi yaitu variasi 1 dan 2, udara keluar dari cooling tower dalam keadaan mendekati jenuh karena kelembaban relatif udara pada sisi keluaran hampir mencapai 100%, yiatu berturut turut 90% dan 88% 5. Dengan adanya garis kerja udara pada bagan psikometrik
yang menunjukkan tren garis kekanan atas menandakan bahwa selain terjadi perpindahan panas sensibel, juga
terjadi perpindahan panas laten karena ada perpindahan massa dari muka air basah ke udara.
6. Variasi posisi inlet tidak memberikan perbedaan yang signifikan pada sisi keluaran cooling tower, baik temperatur maupun kelembaban relatif.
